电工电子技术实验6.单管放大电路实验

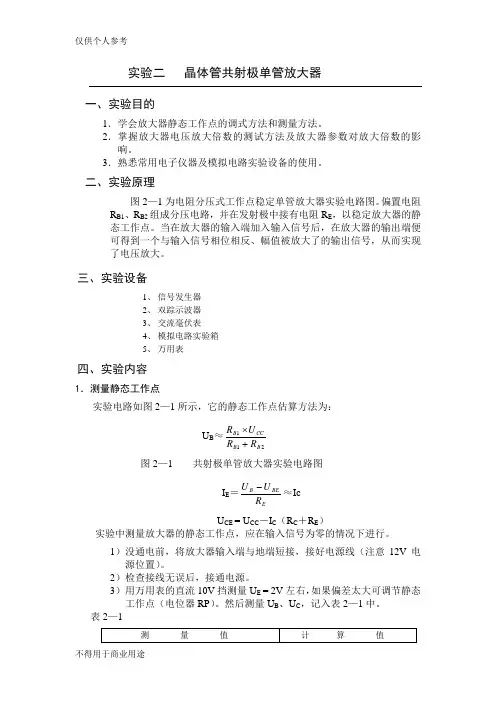

晶体管共射极单管放大电路实验报告
实验二 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。
2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3．熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。
偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：U B ≈211B B CCB R R U R +⨯图2—1 共射极单管放大器实验电路图I E ＝EBEB R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。
然后测量U B 、U C ，记入表2—1中。
表2—1B2所有测量结果记入表2—1中。
5）根据实验结果可用：I C ≈I E ＝E ER U 或I C ＝CC CC R U U - U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。
2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。
1）检查线路无误后，接通电源。
从信号发生器输出一个频率为1KHz 、幅值为10mv （用毫伏表测量u i ）的正弦信号加入到放大器输入端。
浙大版电工电子学实验报告05单管电压放大电路
实验报告课程名称： 电工电子学实验 指导老师： 实验名称： 单管电压放大电路一、实验目的1.学习放大电路静态工作点的测量，了解元件参数对放大电路静态工作的影响。
2.掌握放大电路的电压放大倍数、输入电阻、输出电阻等指标的测试方法。
3.进一步熟悉双踪示波器，信号发生器，交流毫伏表及直流稳压电源的使用方法。
二、主要仪器设备1.电子实验箱(含电路板)2.双踪示波器3.信号发生器4.交流毫伏表5.直流稳压电源6.万用表三、实验内容1.静态工作点的调整和测量调节R P ，使I C =2mA(可通过测量U C 来确定I C ，当I C =2mA 时，U C =U CC -R C I C =15-3.3×2=8.4V)，测出U C 、U B 、U E ，计算出表7-1图7-1 实验电路图7-2 输入、输出电阻测量原理图2.电压放大倍数A u、输入电阻r i、输出电阻r0的测量。
将信号发生器的正弦波信号送入放大电路输入端S，正弦信号的频率为1kHz，并使u i的有效值U i约为10mV。
用示波器同时观察输入、输出信号波形。
在输出波形不失真的情况下，用交流毫伏表测出不接R L时的U S、U i、U O’和介入R L时的U S、U i、U O(两种情况的U i值必须相同)，记入表7-2。
根据测得的U、U、U’、U计算出A、r、r等指标。
表7-23.静态工作点对电压放大倍数的影响保持U i(约为10mV)不变的情况下，调节R P，在输出波形不失真的条件下分别测出不同静态工作点所对应的输出电压值U O(接入R L)，记入表7-3，计算电压放大倍数A u。
(为使U i稳定，可在H点与地之间接入分压电阻，即可将实验板中H点与K点之间用导线连接起来)。
表7-34.静态工作点对放大电路输出波形失真的影响在放大电路中，静态工作点的设置是否合理将直接影响放大电路是否能正常工作。
当静态工作电流I C过小或过大时，在输入信号幅度很小时输出波形失真不明显，但当输入信号幅度较大时，输出波形会出现较大失真。
单管放大电路实验报告
单管放大电路实验报告单管放大电路实验报告引言：单管放大电路是电子学中最基础的电路之一，它可以将输入信号放大到更大的幅度，使得信号能够被更远的距离传输或被更多的设备接收。
本实验旨在通过搭建和测试单管放大电路，探究其工作原理和特性。
一、实验目的本实验的主要目的是：1. 理解单管放大电路的基本原理；2. 学习如何设计和搭建单管放大电路；3. 测试并分析单管放大电路的特性。
二、实验器材和元件1. 电源：直流电源供应器；2. 信号发生器：用于提供输入信号；3. 电阻：用于构建电路；4. 电容：用于滤波；5. 二极管：用于保护电路。
三、实验步骤1. 搭建单管放大电路a. 将一个NPN型晶体管与几个电阻和电容相连接，按照电路图搭建电路；b. 连接电源，并确保电路连接正确；c. 连接信号发生器，将其输出信号接入电路中。
2. 测试电路特性a. 调节信号发生器的频率和幅度，观察输出信号的变化；b. 测量输入信号和输出信号的幅度，并计算电压增益；c. 测量输入信号和输出信号的相位差。
四、实验结果与分析通过实验，我们得到了如下结果：1. 随着输入信号幅度的增加，输出信号的幅度也相应增加，但在一定范围内，输出信号的幅度增加不再线性；2. 随着输入信号频率的增加，输出信号的幅度先增加后减小，且在某一频率下达到最大值；3. 输入信号和输出信号之间存在相位差，且随着频率的增加而增大。
根据实验结果，我们可以得出以下结论：1. 单管放大电路的电压增益是非线性的，且受到输入信号幅度的限制；2. 单管放大电路的频率响应是有限的，存在一个截止频率，超过该频率后放大效果下降；3. 单管放大电路引入了相位差，这可能对特定应用产生影响。
五、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和特性。
我们学习到了如何设计和搭建单管放大电路，并通过测试分析了其电压增益、频率响应和相位差等特性。
这些知识对于我们理解和应用其他更复杂的放大电路非常重要。
单管放大电路实验报告
单管放大电路实验报告实验目的：本实验旨在通过搭建单管放大电路，了解单管放大电路的基本原理，掌握单管放大电路的工作特性，以及对单管放大电路的频率响应进行实验研究。
实验仪器与设备：1. 电源，直流稳压电源。
2. 示波器，双踪示波器。
3. 信号源，正弦波信号源。
4. 电阻，多个不同阻值的电阻。
5. 电容，多个不同容值的电容。
6. 二极管。
7. 三极管。
8. 万用表。
实验原理：单管放大电路是由一个三极管（或者场效应管）和少数几个被动器件（电阻、电容）组成的放大电路。
在单管放大电路中，三极管的基极电流小的特点决定了单管放大电路的输入电阻较高，而集电极电流大的特点决定了单管放大电路的输出电阻较低。
单管放大电路能够将输入信号放大到较大的幅度，同时保持信号波形的不失真。
实验步骤：1. 搭建单管放大电路电路图，连接好各个元器件。
2. 调节电源电压，使其符合三极管的工作电压范围。
3. 使用示波器观察输入信号和输出信号，并记录波形。
4. 改变输入信号的频率，观察输出信号的变化，并记录波形。
5. 测量输入信号和输出信号的幅度，并计算放大倍数。
6. 测量单管放大电路的输入电阻和输出电阻。
实验结果与分析：通过实验观察，我们发现单管放大电路能够将输入信号放大到较大的幅度，且输出信号的波形基本与输入信号一致。
随着输入信号频率的增加，输出信号的幅度有所下降，说明单管放大电路的频率响应存在一定的限制。
通过测量，我们得到了单管放大电路的输入电阻和输出电阻的数值，验证了单管放大电路的输入电阻较高，输出电阻较低的特性。
实验总结：本次实验通过搭建单管放大电路，深入了解了单管放大电路的工作原理和特性，掌握了单管放大电路的频率响应规律，提高了实验操作能力和数据处理能力。
同时，也加深了对电子电路原理的理解，为今后的学习和科研打下了坚实的基础。
通过本次实验，我们对单管放大电路有了更深入的了解，同时也意识到了单管放大电路的局限性，为今后的电子电路设计和应用提供了一定的参考和借鉴。
电工学实验——单管放大电路的研究(二)
软件界面
主窗口的最上部是标题栏，显示当前运行的软件名称。接着是菜单栏、再 主窗口的最上部是标题栏，显示当前运行的软件名称。接着是菜单栏、 向下一行是系统工具栏、屏幕工具栏、设计工具栏、 向下一行是系统工具栏、屏幕工具栏、设计工具栏、使用元件列表窗口和 仿真开关，主窗口中部最大的区域是电路工作区， 仿真开关，主窗口中部最大的区域是电路工作区，用于建立电路和进行电 路仿真分析。窗口的左侧是器件库工具栏，右侧为仪器库工具栏。 路仿真分析。窗口的左侧是器件库工具栏，右侧为仪器库工具栏。主窗口 最下方是状态栏，显示当前的状态信息。 最下方是状态栏，显示当前的状态信息。右上仿真运行与停止按钮相当于 电源开关。 电源开关。
500kΩ
+12V
° +U CC
4
RB
RP
测量输出电阻
' UO rO = − 1 RL UO
10kΩ
(A)
R
(B)
C1
C2
10kΩ
& US & Ui
10µF
RE 5.1kΩ
10µF
RL 5.1kΩ
°
& U0
°
的正弦信号, 在B点加 f=1KHZ 的正弦信号 在 RL=5.1K 、∞ 时分别测 点加 量输出电压 Uo , Uo’
multisimmultisim具有以下突出的特点具有以下突出的特点虚拟元器件工具栏虚拟元器件工具栏元器件工具栏元器件工具栏用虚拟仪器仪表测试电路性能参数及波形准确直观用虚拟仪器仪表测试电路性能参数及波形准确直观用户可在电路图中接入虚拟仪器仪表方便地测试电路用户可在电路图中接入虚拟仪器仪表方便地测试电路的性能参数及波形的性能参数及波形multisimmultisim软件提供的虚拟仪器仪表软件提供的虚拟仪器仪表有数字万用表函数信号发生器示波器扫描仪逻有数字万用表函数信号发生器示波器扫描仪逻辑分析仪逻辑转换仪功率表失真分析仪等这些辑分析仪逻辑转换仪功率表失真分析仪等这些仪器仪表不仅外形和使用方法与实际仪器相同而且测仪器仪表不仅外形和使用方法与实际仪器相同而且测试的数值和波形更为精确可靠
单管放大电路实验报告
单管放大电路实验报告电03 王剑晓2010010929单管放大电路报告一、实验目的(1)掌握放大电路直流工作点的调整与测量方法；(2)掌握放大电路主要性能指标的测量方法；(3)了解直流工作点对放大电路动态特性的影响；(4)掌握发射极负反馈电阻对放大电路动态特性的影响；(5)掌握信号源内阻R S对放大电路频带（上下截止频率）的影响；二、实验电路与实验原理实验电路如课本P77所示。
图中可变电阻R W是为调节晶体管静态工作点而设置的。
（1）静态工作点的估算与调整；将图中基极偏置电路V CC、R B1、R B2用戴维南定理等效成电压源，得到直流通路，如下图1.2所示。
其开路电压V BB和内阻R B分别为：V BB= R B2/( R B1+R B2)* V CC;R B= R B1// R B2;所以由输入特性可得：V BB= R B I BQ+U BEQ+(R E1+ R E2)(1+Β) I BQ;即：I BQ=（V BB- U BEQ）/[Β(R E1+ R E2)+ R B];因此，由晶体管特性可知：I CQ=ΒI BQ；由输出回路知：V CC= R C I CQ + U CEQ+(R E1+ R E2) I EQ;整理得：U CEQ= V CC-(R E1+ R E2+ R C) I CQ；分析：当R w变化（以下以增大为例）时，R B1增大，R B增大，I BQ减小；I CQ减小；U CEQ增大，但需要防止出现顶部失真；若R w减小变化相反，需要考虑底部失真（截止失真）；（2）放大电路的电压增益、输入电阻和输出电阻做出电路的交流微变等效模型：则：电压增益A i=U O/U i=-ß（R C// R L）/r be;输入电阻R i=R B1//R B2//r be；输出电阻R O= R C;其中r be=r bb’+(1+ß)U T/ I EQ,体现了直流工作点对动态特性的影响；分析：当R C、R L选定后，电压增益主要决定于r be，受到I EQ，即直流工作点的影响。
电工电子实验单级放大电路
（1）电压放大倍数测试：Au = Uo / Ui
(用示波器监测，在输出不失真的条件下）
18
（2）输入阻抗的测试（用示波器进行监控） 没有交流阻抗测试仪表，必须用间接法测试。
19
输入阻抗测试注意事项:
Ø不可用万用表电阻档直接测量，因为万用表 测的是直流电阻与放大器输入阻抗定义不同
Ø测试输入阻抗的辅助电阻R有特定要求，一 般应取 Rs ≈ Ri
23
注意事项
1.直流电源12V必须准确
e bc
2.晶体管、电容的极性装配正确；
3.测量静态工作点时注意万用表内
阻的影响；
-
4.测量交流参数时不能将直流工作 +
电源去掉。
24
6
5．确定三极管的c、e极
数字表（置HFE测量档）
将三极管插入HFE测试孔，插入时注意： Ø 对于NPN管，插入“N”横排测试孔。对于PNP
管，插入“P”横排测试孔。 Ø 应保证三极管的b极正确插入标有“B”的小孔，
三极管的另外两脚分别插入标有“E”和“C”的
小孔。读取显示的数值（β值）。 Ø 交换三极管的“c”、“e”管脚，再读取显示的
（二）单级放大电路参数的调测
1.首先调测直流参数(调RW使ICQ=1.8mA ) （1）直接测量 将电流表串接在集电极电路中 直接测出ICQ。 测试UEQ、 UCQ 、 UBQ、 UCEQ 。 （2）合理掌握直流工作点的误差。
2.测试交流电路参数 （1）合理选定输入信号的频率、电压。 （2）首先测试电压放大倍数（AU），它是基础 参数。
出”指示，认为无有效数值显示。
1
2、判断材料
v测量二极管的正向压降 锗管为200mV~400mV 硅管为500mV~800mV
单管放大电路实训报告
单管放大电路实训报告一、实训目的本次实训的主要目的是通过搭建单管放大电路来深入了解电路原理和实际应用。
在实践中掌握放大器的工作原理和参数的计算方法。
二、实训内容单管放大电路是一种基本的放大器电路，通过搭建这种电路，可以实现对输入信号进行放大的功能。
本次实训的主要内容包括：1. 准备工作在进行实际搭建电路之前，需要先进行一些准备工作。
首先，需要确认电路所需的器件和元件是否齐备，包括电源、电容、电阻、晶体管等。
其次，需要设计电路图和制定具体的实验方案。
2. 搭建电路在确认器材和元件齐备之后，需要按照电路图和实验方案来搭建电路。
首先，需要将电源正负极接入电路，确保电路正常工作。
其次，需要将晶体管、电容和电阻等元件逐一连接起来，并按照一定的电路原理进行连接。
3. 调试电路搭建好电路之后，需要进行一些调试工作，确保电路的正常工作。
首先，需要通过万用表等工具来检测电路管脚的接线是否正确。
其次，需要通过示波器等工具来检测电路的输出波形是否正常。
最后，需要调整电路的元件参数，以达到理想的放大效果。
三、实训结果经过几个小时的实践，我们成功地搭建了一台单管放大电路。
在电路搭建和调试过程中，我们学到了很多有关电路原理和调试技巧的知识，这些知识对于我们今后的学习和工作都有着很大的帮助。
最终，我们成功地实现了电路的正常工作，并获得了满意的放大效果。
四、实践意义单管放大电路是一种非常基本的放大器电路，但是在实际应用中仍然具有很大的作用。
通过学习和实践，我们可以了解到这种电路的工作原理和参数计算方法，进一步提高了我们的电路知识和实践能力。
在今后的学习和工作中，我们可以运用所学的相关知识和技能，更好地掌握电路的设计和调试方法，为自己的成长和发展打下坚实的基础。
同时，我们也将为电子行业的发展做出贡献，促进科技的进步和社会的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验目的
1、学习放大器静态工作点的测量与调整； 2、学习放大器电压放大倍数的测量方法； 3、了解信号源内阻对放大器放大倍数的影响； 4、学习放大器输入电阻输出电阻的测量方法； 5、熟悉常用电子仪器的一般使用方法。
实验设备
六孔相连 九孔相连
线上的孔相连
九孔板
元器件及托盘
交流毫伏表 交流毫伏表用于测量交 流输入、输出信号的有 效值。
实验内容和线路
1.初选静态工作点 调节直流稳压电源，使输出为12V，接入稳压电源， 直流毫安表处用线短接，
调节
RW
，使RC两端电压为3v。
2、测量静态工作点
测量数据
UB UE UC URB1
E
计算数据 RB1 IRB1 RB2
IB =IRB1-IRB2 IC b UBE
3.测量不同负载的电压放大倍数
R L (不接） R L " =2.4KΩ， 两种不同情况，其输入信号电压Us
都是20mv，1KHZ, 串联一5.1k的电阻，然后分 别测出不同负载时的输出 UO，求出电压放大倍数。 5.1k
表1 不同负载时的电压放大倍数
U s(m V )
U i (m V )
U o (m V )
AV V
AV S
示波器 示波器用于显示被测信号 的波形、大小、周期和相 位，可以观测波形的动态 变化过程。
函数信号发生器
函数信号发生器提供频率 和幅值可调的正弦波。由 交流毫伏表读取其大小。 信号发生器的输出端不允 许短接。
实验设备
数字式万用表
直流稳压电源
实验注意事项
1、接线时，交流毫伏表，信号发生器，稳压电源，示波器 公共接地端应连在一起（放大器的地）。 2、低频信号发生器的输出衰减旋钮应旋至40dB或20dB位 置，以免输出电压过高而损坏被测试的晶体管。 3、由于放大电路的输出电压和输入电压不是同一数量级， 当测完输入电压后，在测量输出电压时，晶体管毫伏表要 注意更换量程，以免指针由于超量程而受损。 4、注意电源UCC的极性，电源电压不超过12V。
RL
RL
'
20
20
=2.4KΩ
4.接入旁路电容Ce的电压放大倍数
都是Us=20mv，1KHZ,
5.1k
表1 不同负载时的电压放大倍数
U s(m V )
U i (m V )
U o (m V )
AV V
AV S
RL
20
5.观察失真及寻找最佳静态工作点
5.1k
接进信号发生器，使其频率f=1000HZ，输出(即放大器的输入U i ) 从零开始增加，到 U O 的波形出现失真，暂停 U i 的增加，调节 RW ， U U 失真消除。然后 U i 再稍许增加， O 又出现失真,再次调节 RW ， O 的失 真又消除了。连续工作几次，最后发现 U i 不能再增加，否则，就出 R 现失真； W 也不能再变，否则也出现失真。这时的输出U O 就是最大 不失真输出。
（a） （b） 静态工作点对输出波形的影响
Ui
用交流毫伏表测出US、UI、UO， 关掉低频信号发生器，使Ui=0，这时就是最佳静态工 作点，测出IC、UCE。
US(mV) UI(mV) IC（mA) UCE (mV)
AUU
AUS
U0M
