晶体管共射极单管放大器 实验报告

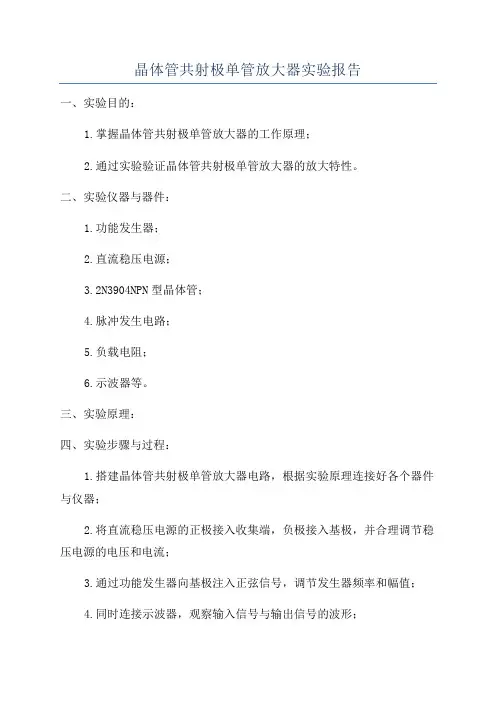

晶体管共射极单管放大器实验报告
晶体管共射极单管放大器实验报告一、实验目的：1.掌握晶体管共射极单管放大器的工作原理；2.通过实验验证晶体管共射极单管放大器的放大特性。
二、实验仪器与器件：1.功能发生器；2.直流稳压电源；3.2N3904NPN型晶体管；4.脉冲发生电路；5.负载电阻；6.示波器等。
三、实验原理：四、实验步骤与过程：1.搭建晶体管共射极单管放大器电路，根据实验原理连接好各个器件与仪器；2.将直流稳压电源的正极接入收集端，负极接入基极，并合理调节稳压电源的电压和电流；3.通过功能发生器向基极注入正弦信号，调节发生器频率和幅值；4.同时连接示波器，观察输入信号与输出信号的波形；5.改变输入信号的频率和幅值，记录输出信号的变化；6.对比输入信号与输出信号，确定放大倍数。
五、实验数据记录与分析：1.在不同频率下，记录输入信号与输出信号的幅值，并计算放大倍数；2.提取数据，绘制频率与放大倍数的关系曲线；3.分析曲线特点，讨论晶体管放大器的工作频率范围；4.对比不同输入信号幅值下的输出信号，分析并解释放大器的失真情况。
六、实验结果与结论：1.经过实验数据的分析和计算，可以得出晶体管共射极单管放大器在一定频率范围内具有较好的放大效果；2.放大倍数随频率的增加而下降，且存在失真现象；3.实验结果与理论相符，验证了晶体管共射极单管放大器的放大特性。
七、实验心得与体会：通过本次实验，我深入了解了晶体管共射极单管放大器的工作原理和特性，并且掌握了实验操作技巧。
实验中遇到了一些问题，如输出信号失真、调节电源电压等，但通过耐心地调试和思考，最终取得了满意的实验结果。
通过这次实验，我不仅提高了对电路放大器的理解，还锻炼了实验操作和数据分析能力。

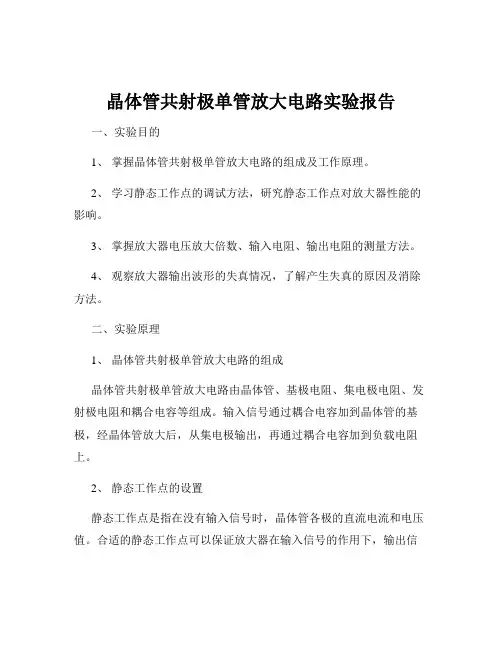

晶体管共射极单管放大电路实验报告
晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。
2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。
3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。
4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。
二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。
输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。
2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。
合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。
静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。
3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。
（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。
（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。
三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。
2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。
（2）用万用表测量晶体管各极的电压，计算静态工作电流。
（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。
3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。
（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。
4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。

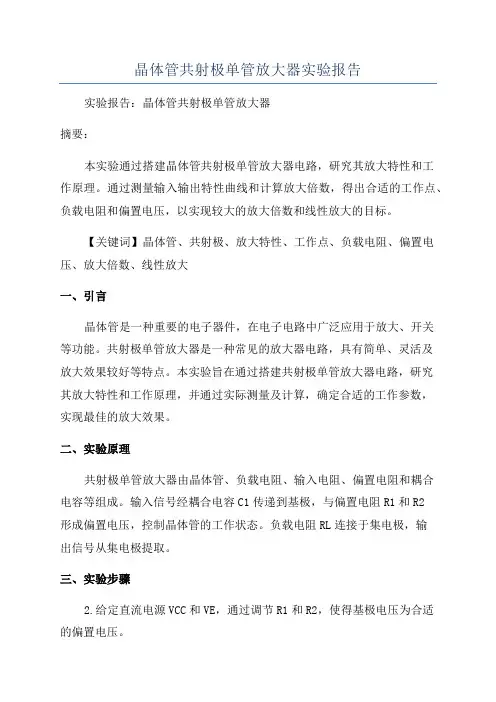

晶体管共射极单管放大器实验报告
晶体管共射极单管放大器实验报告实验报告：晶体管共射极单管放大器摘要：本实验通过搭建晶体管共射极单管放大器电路，研究其放大特性和工作原理。
通过测量输入输出特性曲线和计算放大倍数，得出合适的工作点、负载电阻和偏置电压，以实现较大的放大倍数和线性放大的目标。
【关键词】晶体管、共射极、放大特性、工作点、负载电阻、偏置电压、放大倍数、线性放大一、引言晶体管是一种重要的电子器件，在电子电路中广泛应用于放大、开关等功能。
共射极单管放大器是一种常见的放大器电路，具有简单、灵活及放大效果较好等特点。
本实验旨在通过搭建共射极单管放大器电路，研究其放大特性和工作原理，并通过实际测量及计算，确定合适的工作参数，实现最佳的放大效果。
二、实验原理共射极单管放大器由晶体管、负载电阻、输入电阻、偏置电阻和耦合电容等组成。
输入信号经耦合电容C1传递到基极，与偏置电阻R1和R2形成偏置电压，控制晶体管的工作状态。
负载电阻RL连接于集电极，输出信号从集电极提取。
三、实验步骤2.给定直流电源VCC和VE，通过调节R1和R2，使得基极电压为合适的偏置电压。
3.连接信号发生器，设置正确的输入信号频率和信号幅度。
4.连接示波器，分别测量输入和输出信号波形，并记录幅度。
5.逐步调节负载电阻RL，测量不同负载情况下的输出信号波形和幅度。
6.分析实验数据，计算放大倍数。
四、实验结果3. 放大倍数：利用实验数据计算放大倍数Av=Vout/Vin。
五、讨论与总结通过实验搭建晶体管共射极单管放大器电路，并测量了输入输出特性曲线。
根据实验结果，我们可以得出以下结论：1.在合适的工作点和偏置电压下，共射极单管放大器可以实现较大的放大倍数。
当输出信号达到晶体管的饱和区时，放大倍数会有所下降。
2.负载电阻的选择对放大倍数和线性放大效果有较大影响。
较大的负载电阻可以得到较大的放大倍数，但也会降低线性放大效果。
3.输入特性曲线的斜率代表输入电阻，输出特性曲线的斜率代表输出电阻，可以通过斜率计算电阻值。
晶体管共射极单管放大电路实验报告
实验二 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。
2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3．熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。
偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：U B ≈211B B CC B R R U R +⨯ 图2—1 共射极单管放大器实验电路图I E ＝EBE B R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。
然后测量U B 、U C ，记入表2—1中。
表2—1B2结果记入表2—1中。
5）根据实验结果可用：I C ≈I E ＝EE R U 或I C ＝C C CC R U U - U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。
2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。
1）检查线路无误后，接通电源。
从信号发生器输出一个频率为1KHz 、幅值为10mv （用毫伏表测量u i ）的正弦信号加入到放大器输入端。
晶体管共射极单管放大器实验报告
波形，在波形不失真的条件下用交流毫伏表测量下述3种情况下的uo值，并 用双踪示波器观察uo和ui的相位关系，并记入表2－2中。
3、观察静态工作点对输出波形失真的影响 置RC＝2.4KΩ，RL＝2.4KΩ， ui＝0V，调节RP，使IC＝2.0mA，测出UCE 值；再逐步加大输入信号，使输出电压u0 足够大，但不失真。 然后保持输 入信号不变，分别增大和减小RP，使波形出现失真，绘出u0的波形，并测出 失真情况下的IC和UCE值，并记入表2－4中。在每次测IC和UCE 值时，都要将 信号源的输出旋钮旋至零。
测量值
计算值
UB/V
UE/V
UC/V
RB1
UBE/V
UCE/V IC/mA
KΩ/
2.88 2.01 7.34 63
0.89
5.20 20
表2-2
RC/ RL/ uo/mV AV KΩ KΩ
观察记录一组uo和ui波形
2.4 ∞
94.0 9.40
1.2 ∞
48.1 4.81
2.4 2.4 47.2 4.72
2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出 电压的测试方法。
3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验使用仪器与材料
EL教学实验箱、AS101E函数信号发生器、DS1062E-EDU双踪示波器、 GB7676-98交流毫伏表 三、实验步骤
1. 调试静态工作点 接通直流电源前，先将RP调至最大， 函数信号发生器输出旋钮旋至零。 接通＋12V电源、调节RP，使IC＝2.0mA（即UE＝2.0V）， 用直流电压表测 量UB、UE和UC，用万用电表测量RB2值，并记入表2－1中。 2、测量电压放大倍数 在放大器输入端加入频率为1KHz的正弦信号us，调节函数信号发生器的 输出旋钮使放大器输入电压ui10mV，同时用示波器观察放大器输出电压uo的
晶体管共射极单管放大电路实验报告

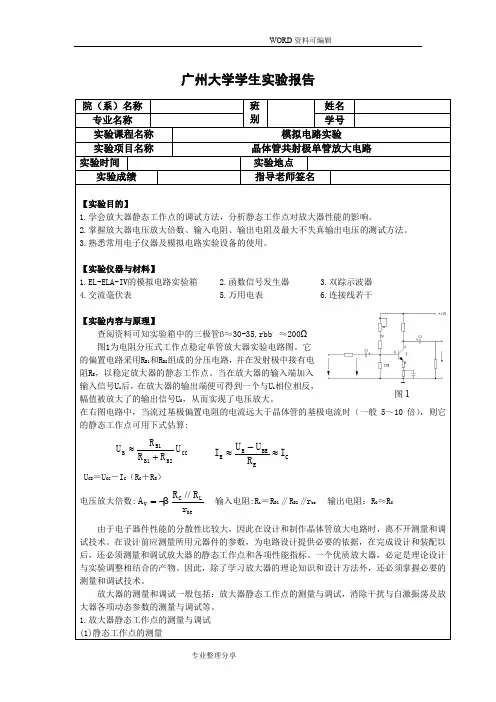

广州大学学生实验报告
图1
在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5～10倍），则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B（R B1、R B2）都会引起静态工作点的变化，如图
的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
图3. 电路参数对静态工作点的影响
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点，所以测量R两端电压 U R时必须分别测出
U R值。
的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与
应将静态工作点调在交流负载线的中点。
为此在放大器
，用示波器观察
）时，说明静态工作点已调在交流负载线的中点。
然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O（有
理论值中,；而在实际放大倍数中，序号。
晶体管共射极单管放大器实验报告10页
晶体管共射极单管放大器实验报告10页一、实验原理晶体管（英文全称为：transis）是一种双极型器件，它使用电压控制流的方式来控制电路，是一种高低电平的转换器，其中N-MOS具有负偏移电流输出，P-MOS有正偏移电流输出。
而晶体管共射极单管放大器（CE amplifier）是利用晶体管放大输入信号，并且输出放大后的信号，它具有以下几个特点：1.具有高增益：某些应用时，可以获得高达1000倍的增益。
2.具有良好的抗杂散比：它的抗杂散比比其他放大器要好。
3.低成本：CE放大器成本低，是很多电路应用的实用设计。
二、实验准备实验准备包括晶体管共射极单管放大器原理、电路电子元件、实验接线、虚拟示波器、实验电源等：1.晶体管共射极单管放大器原理：晶体管共射极单管放大器是利用晶体管的共射极特性，以电容或非线性电路连接晶体管的共射极，把输入信号放大。
2.电路电子元件：该实验采用的电子元件有晶体管、电阻、电容、变压器等，详见实验设置部分提供的原理图。
3.实验接线：实验接线由晶体管的共射极连接电路的共射极部分，将电路中晶体管的此极和源极和源之间、此极与集电极之间等处可接电容等电子元件。
4.虚拟示波器：实验采用数字示波器，用于监测放大器输出脉冲电平变化，以及便于测量电路中其他因素对放大器性能的影响。
5.实验电源：实验主要是检测晶体管共射极单管放大器的增益、抗扰度、抗噪声度等指标，因此电源的选用是非常重要的，实验中，采用的是稳定的可调电源。
三、实验设置1.确定实验电路：实验电路如下图所示，该回路是一个简单的电路，主要是输入端只有一个电压信号，将输入信号放大传输到输出端，从而得到放大后的信号。
2.确定晶体管型号：实验采用的晶体管型号为：MJE15031。
3.确定实验电路的元件参数：该实验电路中的电容为：C1，用于共射极的电容值为：560uF；用于分压电阻的电阻值为： 10kΩ和4.7kΩ；电源电压为： 12V 。
四、实验结果1.检查输出电压：实验准备完毕后，量出输出端的脉冲电平，结果为7V，较预期值（12V）稍有偏差，约为10%，说明实验设置有较小的偏差。
晶体管共射极单管放大电路实验报告
实验二 晶体管共射极单管放大器一、实验目的1． 学会放大器静态工作点的调式方法和测量方法。
2． 掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3． 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。
偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：U B ≈211B B CCB R R U R +⨯图2—1 共射极单管放大器实验电路图I E ＝EBEB R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1） 没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2） 检查接线无误后，接通电源。
3） 用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。
然后测量U B 、U C ，记入表2—1中。
表2—1测 量 值计 算 值 U B （V ） U E （V ） U C （V ） R B2（K Ω） U BE （V ） U CE （V ） I C （mA ）2602B2有测量结果记入表2—1中。
5） 根据实验结果可用：I C ≈I E ＝E ER U 或I C ＝CC CC R U U - U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。
2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。
在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1B U R R R U +≈CE BEB E I R U U I ≈+-≈1F RU CE ＝U CC －I C （R C ＋R E +R F1）电压放大倍数1)1(F R // β++-=be LC V r R R βA输入电阻R i ＝R B1 // R B2 // [ r be +(1+β)R F1 ]输出电阻R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量图2－1 共射极单管放大器实验电路和调试技术。
在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
一般实验中，为了避免断开集电极，所以采用测量电压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用CE BEB E I R U U I ≈+-≈1F R算出I C （也可根据C CCC C R U U I -=，由U C 确定I C ），同时也能算出U BE ＝U B －U E ，U CE ＝U C －U E 。
为了减小误差，提高测量精度，应选用内阻较高的直流电压表。
2) 静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。
静态工作点是否合适，对放大器的性能和输出波形都有很大影响。
如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2(a)所示；如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2(b)所示。
这些情况都不符合不失真放大的要求。
所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压u i ，检查输出电压u O 的大小和波形是否满足要求。
如不满足，则应调节静态工作点的位置。
(a) (b) 图2－2 静态工作点对u O 波形失真的影响改变电路参数U CC 、R C 、R B （R B1、R B2）都会引起静态工作点的变化，如图2－3所示。
但通常多采用调节偏置电阻R B2的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
图2－3 电路参数对静态工作点的影响最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
2、放大器动态指标测试放大器动态指标包括电压放大倍数、输入电阻、输出电阻、最大不失真输出电压（动态范围）和通频带等。
1) 电压放大倍数A V 的测量调整放大器到合适的静态工作点，然后加入输入电压u i ，在输出电压u O 不失真的情况下，用交流毫伏表测出u i 和u o 的有效值U i 和U O ，则i 0V U U A =2) 输入电阻R i 的测量为了测量放大器的输入电阻，按图2－4 电路在被测放大器的输入端与信号源之间串入一已知电阻R ，在放大器正常工作的情况下， 用交流毫伏表测出U S 和U i ，则根据输入电阻的定义可得R U U U R U U I U R i S iR i i i i -===图2－4 输入、输出电阻测量电路测量时应注意下列几点:① 由于电阻R 两端没有电路公共接地点，所以测量R 两端电压 U R 时必须分别测出U S 和U i ，然后按U R ＝U S －U i 求出U R 值。
② 电阻R 的值不宜取得过大或过小，以免产生较大的测量误差，通常取R 与R i 为同一数量级为好，本实验可取R ＝1～2K Ω。
3) 输出电阻R 0的测量按图2-4电路，在放大器正常工作条件下，测出输出端不接负载 R L 的输出电压U O 和接入负载后的输出电压U L ，根据OL O LL U R R R U +=即可求出L LOO 1)R U U (R -=在测试中应注意，必须保持R L 接入前后输入信号的大小不变。
4) 最大不失真输出电压U OPP 的测量（最大动态范围）如上所述，为了得到最大动态范围，应将静态工作点调在交流负载线的中点。
为此在放大器正常工作情况下，逐步增大输入信号的幅度，并同时调节R W （改变静态工作点），用示波器观察u O ，当输出波形同时出现削底和缩顶现象（如图2－5）时，说明静态工作点已调在交流负载线的中点。
然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O （有效值），则动态范围等于0U 22。
或用示波器直接读出U OPP 来。
图 2－5 静态工作点正常，输入信号太大引起的失真5) 放大器幅频特性的测量放大器的幅频特性是指放大器的电压放大倍数A U 与输入信号频率f 之间的关系曲线。
单管阻容耦合放大电路的幅频特性曲线如图2－6所示，A um 为中频电压放大倍数，通常规定电压放大倍数随频率变化下降到中频放大倍数的2/1倍，即0.707A um 所对应的频率分别称为下限频率f L 和上限频率f H ，则通频带：f BW ＝f H －f L放大器的幅率特性就是测量不同频率信号时的电压放大倍数A U 。
为此，可采用前述测A U 的方法，每改变一个信号频率，测量其相应的电压放大倍数，测量时应注意取点要恰当，在低频段与高频段应多测几点，在中频段可以少测几点。
此外，在改变频率时，要保持输入信号的幅度不变，且输出波形不得失真。
图 2－6 幅频特性曲线3DG 9011(NPN) 3CG 9012(PNP) 9013(NPN)图2－7晶体三极管管脚排列三、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、直流毫安表7、频率计8、万用电表9、晶体三极管3DG6×1(β＝50～100)或9011×1 （管脚排列如图2－7所示） 电阻器、电容器若干 四、实验内容实验电路如图2－1所示。
各电子仪器可按实验一中图1－1所示方式连接，为防止干扰，各仪器的公共端必须连在一起，同时信号源、交流毫伏表和示波器的引线应采用专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。
1、调试静态工作点接通直流电源前，先将R W调至最大，函数信号发生器输出旋钮旋至零。
接通＋12V电源、调节R W，使I C＝2.0mA（即U E＝2.0V），用直流电压表测量U B、U E、U C及用万用电表测量R B2值。
记入表2－1。
表2-1 I C＝2mA测量值计算值U B（V）U E（V）U C（V）R B2（KΩ）U BE（V）U CE（V）I C（mA）2、测量电压放大倍数在放大器输入端加入频率为1KHz的正弦信号u S，调节函数信号发生器的输出旋钮使放大器输入电压U i 10mV，同时用示波器观察放大器输出电压u O波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的U O值，并用双踪示波器观察u O和u i的相位关系，记入表2－2。
表2－2 Ic＝2.0mA U i＝ mVR C （K Ω）R L(KΩ)U o(V)A V观察记录一组u O和u1波形2.4 ∞1.2 ∞2.4 2.43置R C＝2.4KΩ，R L＝∞，U i适量，调节R W，用示波器监视输出电压波形，在u O不失真的条件下，测量数组I C和U O值，记入表2－3。
表2－3 R C＝2.4KΩ R L＝∞ U i＝mVI C(mA) 2.0U O(V)A V测量I C i4、观察静态工作点对输出波形失真的影响置R C＝2.4KΩ，R L＝2.4KΩ， u i＝0，调节R W使I C＝2.0mA，测出U CE值，再逐步加大输入信号，使输出电压u0足够大但不失真。
然后保持输入信号不变，分别增大和减小R W，使波形出现失真，绘出u0的波形，并测出失真情况下的I C和U CE值，记入表2－4中。
每次测I C和U CE值时都要将信号源的输出旋钮旋至零。
表2－4 R C＝2.4KΩ R L＝2.4 KΩ U i＝mVI C(mA) U CE(V) u0波形失真情况管子工作状态2.05、测量最大不失真输出电压置R C＝2.4KΩ，R L＝2.4KΩ，按照实验原理2.4)中所述方法，同时调节输入信号的幅度和电位器R W，用示波器和交流毫伏表测量U OPP及U O值，记入表2－5。
表2－5 R C＝2.4K R L＝2.4KI C(mA) U im(mV) U om(V) U OPP(V)*6置R C＝2.4KΩ，R L＝2.4KΩ，I C＝2.0mA。
输入f＝1KHz的正弦信号，在输出电压u o不失真的情况下，用交流毫伏表测出U S，U i和U L记入表2-6。
保持U S不变，断开R L，测量输出电压U o，记入表2-6。
表2-6 I c＝2mA R c＝2.4KΩ R L＝2.4KΩU S(mv) U i(mv)R i（KΩ）UL（V）U O（V）R0（KΩ）测量值计算值测量值计算值*7取I C＝2.0mA，R C＝2.4KΩ，R L＝2.4KΩ。
保持输入信号u i的幅度不变，改变信号源频率f，逐点测出相应的输出电压U O，记入表2－7。
