电磁兼容检测分析及优化整改思路发布时间:2021-11-16T07:30:12.853Z 来源:《科学与技术》2021年第8月23期作者:吴辉[导读] 一般而言,电磁兼容指的就是电磁环境内工作的体系或设备吴辉湖南新领航检测技术有限公司湖南长沙 410000摘要:一般而言,电磁兼容指的就是电磁环境内工作的体系或设备,没有异常状况出现,所拥有的抗干扰能力。

针对以上的设备或系统,为了有效控制可靠性、稳定性,便应对电磁兼容做好必要的检测工作。

然后,根据检测所得结果,积极优化整改,进而妥善解决电磁兼容领域问题,并以此来增强设备或体系的整体稳定性、可靠性。

基于此,本文分析了电磁兼容检测有关内容,并提出了有效的优化整改思路。

关键词:检测技术;电磁兼容;优化整改当前,空间环境下的电磁能量飞快增长,而带给环境内的各种电子产品一定的不良影响。

所以,便应提升电子设备的电磁兼容性,来充分缩小该类损害[1]。

为了电子设备的正常运行,就需要科学展开电磁兼容检测,并积极分析讨论检测结果,提出有效的优化整改方案[2]。

一、电磁兼容检测概述1、电磁干扰基本要素一般电磁干扰是指影响设备、体系或输送通道基本性能的不良现象。

在出现电磁能量、输送、接收电磁能量的环节,均具有电磁干扰基本要素[3]。

其中外部干扰是指电源和高压电漏电、外部电网设备和空间环境电磁波的扰动而带来的干扰。

而内部干扰则是指电源的漏电及耦合、过地线信号耦合、设备元件提高温度而带来的干扰。

在定义干扰强度时,通常采用的是分贝,通常而言电压用dBμV表示。

2、检测电磁兼容的仪器在检测电磁兼容时,频谱分析仪作为核心仪器,能够测试电磁兼容参数,并提高图表来表现。

为了更全面地检测设备部件,则应引入电磁兼容体系扫描仪。

此外,针对电磁兼容领域的检测仪器,还有干扰发射器、接收机等设备[4]。

3、检测电磁兼容的场所(1)电波暗室通过电波吸收原材料,能够促使电波暗室直接模拟出来近乎无反射下的电磁环境,进而能够充分消除掉反射电磁带给电磁兼容检测的不利影响。

电磁兼容检测分析及优化整改思路

电磁兼容检测分析及优化整改思路

电磁兼容检测分析及优化整改思路摘要:如今,我国的经济发展迅速,人口数量的增加也越来越多,人们在生活中对电子设备的使用越来越广泛,电子设备当中的电磁兼容问题也需要去考虑。

对电子产品的EMC需要进行必要的检测和分析,对其中存在的问题需要进行改善,对于电子设备来说,EMC指标的作用非常重要,能够帮助其实现工作的安全和稳定情况,通过对其的分析,对电磁干扰的抑制技术探索出相关的优化与整改措施。

关键词:电磁兼容;检测分析;优化整改在如今的社会当中,科学技术在不断的进步,电子设备的应用非常普遍,对人们的生活有着很大的影响,而且人们的生活对电子设备的依赖性也越来越强,为了使电子设备能够更好的使用,需要对电磁兼容性的安全性和稳定性进行检测,只有电磁兼容性符合了相关的标准,电子设备才能够进行正常的工作,发挥其该有的作用。

电子设备的技术和质量方面的要求都是比较高的,电磁兼容性对其影响也是非常重要的。

因此,对其进行检测的相关技术必须要做到灵活的掌握和应用,将电磁兼容的性能增强,不断改进其存在的不足之处。

一、电磁兼容分析与检测(一)电磁兼容性分析电磁兼容性具体是指,电子设备在正常工作的情况下,不会对其他设备产生不必要的影响,电磁兼容性当中,又包括了电磁干扰和电磁抗干扰两个种类,电磁干扰的使用,会使电子设备或者是其系统有不稳定,甚至是退化的现象发生,而电磁抗干扰是指设备不会受到其他因素的干扰。

各种电子设备在使用的过程中,电磁感应和电磁传导等会进行相互的作用,这有时会影响到电子设备的正常工作,还会影响到人体的健康状况。

电磁兼容性会研究这些干扰是如何产生、传播和接收的,同时还会研究如何对其进行抑制,并在此基础上,研发出相关的测量技术。

针对这些问题,应该做出有针对性的优化设计的措施,使得电子设备在一定的环境中能够在兼容性的方面有所保证。

对不符合许可标准的电磁干扰,是坚决不能够引入相关环境中的。

在对电磁兼容性进行检测时,主要的内容有探测周围环境的电磁干扰,对仪器的抗干扰程度进行检测,同时还要考虑其对所产生的干扰进行拦截的能力。

EMC电磁兼容整改一般来说主要的整改方法

EMC电磁兼容整改一般来说主要的整改方法

EMC电磁兼容整改一般来说主要的整改方法EMC电磁兼容整改一般来说主要的整改方法有如下几种:一、EMC电磁兼容整改之减弱干扰源在找到干扰源的基础上,可对干扰源进行允许范围内的减弱。

二、EMC电磁兼容整改之电线电缆的分类整理在电子设备中,线间耦合是一种重要的途径,也是造成干扰的重要原因,因为频率的因素,可大体分为高频耦合与低频耦合。

因耦合方式不同,其整改方法也是不同的,下边分别讨论:EMC电磁兼容整改之低频耦合:低频耦合是指导线长度等于或小于1/16波长的情况,低频耦合又可分为电场和磁场耦合,电场耦合的物理模型是电容耦合,因此整改的主要目的是减小分布耦合电容或减小耦合量。

EMC电磁兼容整改之高频耦合:高频耦合是指长于1/4波长的走线由于电路中出现电压和电流的驻波,会使耦合量增强。

三、EMC电磁兼容整改之改善地线系统EMC电磁兼容整改理想的地线是一个零阻抗,零电位的物理实体,它不仅是信号的参考点,而且电流流过时不会产生电压降。

在具体的电气电子设备中,这种理想地线是不存在的,当电流流过地线时必然会产生电压降。

据此可根据地线中干扰形成机理可归结为以下两点:1.减小低阻抗和电源馈线阻抗。

2.正确选择接地方式和阻隔地环路,按接地方式来分有悬浮地、单点接地、多点接地、混合接地。

如果敏感线的干扰主要来自外部空间或系统外壳,此时可采用悬浮地的方式加以解决,但是悬浮地设备容易产生静电积累,当电荷达到一定程度后,会产生静电放电,所以悬浮地不宜用于一般的电子设备。

单点接地适用于低频电路,为防止工频电流及其他杂散电流在信号地线上各点之间产生地电位差,信号地线与电源及安全地线隔离,在电源线接大地处单点连接。

单点接地主要适用于频率低于3MHz的情况。

多点接地是高频信号唯一实用的接地方式,在射频时会呈现传输线特性,为使多点接地的有效性,当接地导体长度超过最高频率1/8波长时,多点接地需要一个等电位接地平面。

多点接地适用于300KHz以上。

emc整改方法

emc整改方法

emc整改方法标题:《超实用的 EMC 整改方法,盘它就完事儿!》嗨,我的好伙伴们!今天来跟大家唠唠 EMC 整改这个事儿,这可是个技术活,但别担心,有我在,保准给你整得明明白白的!首先咱得搞清楚啥是 EMC 。

简单说,EMC 就是电磁兼容性,就是让咱的电子设备在电磁环境里能正常工作,还不干扰别人,也不受别人干扰。

就好比一群人在一个房间里说话,咱得保证自己能说清楚,也能听清别人说的,还不能吵到别人。

那 EMC 整改的第一步是啥呢?那就是诊断问题!这就像医生给病人看病,得先找出病根儿。

咱得用各种专业的设备,比如频谱分析仪啥的,来看看咱的设备到底哪儿出了电磁的毛病。

有时候啊,这问题就藏得很深,就像一个调皮的小孩躲猫猫,咱得费点心思把它找出来。

我跟你说,我之前碰到一个设备,那电磁干扰的曲线就跟过山车似的,上上下下,看得我头都大了。

但咱不能怕,得耐心分析,到底是电源线的问题,还是信号线的乱蹦跶。

找到问题所在之后,第二步就是对症下药啦!如果是电源线的干扰,那就给它加上滤波电容,这滤波电容就像是个保安,把那些捣乱的电磁信号给拦住。

要是信号线的问题,那就得考虑加屏蔽层,这屏蔽层就好比给信号线穿上了一层防护服,不让电磁乱跑。

比如说,有一次我处理一个电脑主板的 EMC 问题,发现是电源线的高频干扰太厉害。

我就给它加上了几个合适的滤波电容,嘿,你还别说,立马就老实了不少!还有啊,如果是接地不良导致的问题,那可就得好好整整接地了。

接地就像是给电磁找个家,让它们能安安稳稳的,别到处乱跑。

要确保接地的路径短而直接,别七拐八拐的,不然电磁信号在里面迷路了可就麻烦啦。

另外,布局和布线也很关键哦!这就好比盖房子,你得规划好每个房间的位置,电线啊、元件啊都得摆得合理。

元件之间的距离不能太近,不然它们会互相“吵架”的。

布线也要整齐有序,不能像一团乱麻,不然电磁信号在里面都得迷路。

我记得有一次,我看到一个电路板的布线,那简直就是“龙飞凤舞”,不整改能行?我花了好大的功夫重新规划布线,才让它变得规规矩矩的。

EMC元件整改方法

EMC元件整改方法

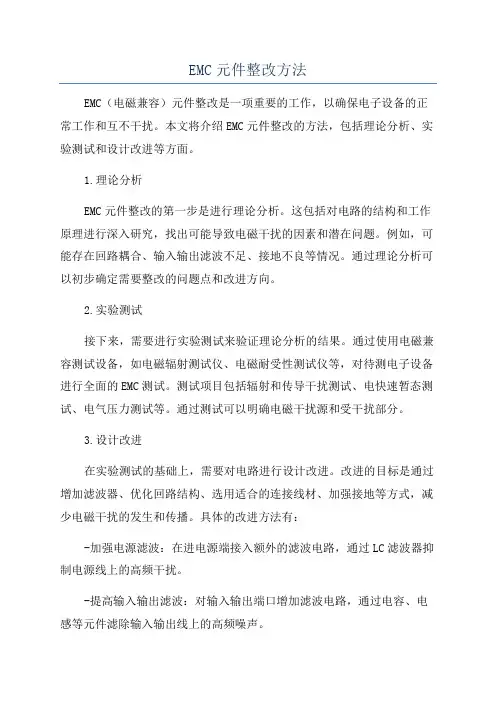

EMC元件整改方法EMC(电磁兼容)元件整改是一项重要的工作,以确保电子设备的正常工作和互不干扰。

本文将介绍EMC元件整改的方法,包括理论分析、实验测试和设计改进等方面。

1.理论分析EMC元件整改的第一步是进行理论分析。

这包括对电路的结构和工作原理进行深入研究,找出可能导致电磁干扰的因素和潜在问题。

例如,可能存在回路耦合、输入输出滤波不足、接地不良等情况。

通过理论分析可以初步确定需要整改的问题点和改进方向。

2.实验测试接下来,需要进行实验测试来验证理论分析的结果。

通过使用电磁兼容测试设备,如电磁辐射测试仪、电磁耐受性测试仪等,对待测电子设备进行全面的EMC测试。

测试项目包括辐射和传导干扰测试、电快速暂态测试、电气压力测试等。

通过测试可以明确电磁干扰源和受干扰部分。

3.设计改进在实验测试的基础上,需要对电路进行设计改进。

改进的目标是通过增加滤波器、优化回路结构、选用适合的连接线材、加强接地等方式,减少电磁干扰的发生和传播。

具体的改进方法有:-加强电源滤波:在进电源端接入额外的滤波电路,通过LC滤波器抑制电源线上的高频干扰。

-提高输入输出滤波:对输入输出端口增加滤波电路,通过电容、电感等元件滤除输入输出线上的高频噪声。

-设计合理的电磁屏蔽:通过合理的屏蔽结构和材料,将电磁辐射限制在设备内部,避免辐射干扰其他设备。

-优化布线与接地:优化PCB布线和地线连接方式,减少回路耦合和共模干扰。

-选择合适的元器件:选择符合EMC标准的元器件,如具有较低电磁辐射的高频电感、电容等。

4.再次测试与验证在进行设计改进后,需要再次进行实验测试,验证改进效果。

通过对改进后的电子设备进行全面的EMC测试,评估其抗干扰能力和电磁辐射水平是否符合相关标准要求。

如果测试结果仍然不符合要求,需要进行反复测试和改进,直到满足EMC要求为止。

总结:EMC元件整改是一项复杂而重要的工作。

需要通过理论分析、实验测试和设计改进等多个步骤,找出EMC问题点并采取相应的措施进行改进,以确保电子设备的正常工作和互不干扰。

EMC电磁兼容诊断和整改的思路

EMC电磁兼容诊断和整改的思路

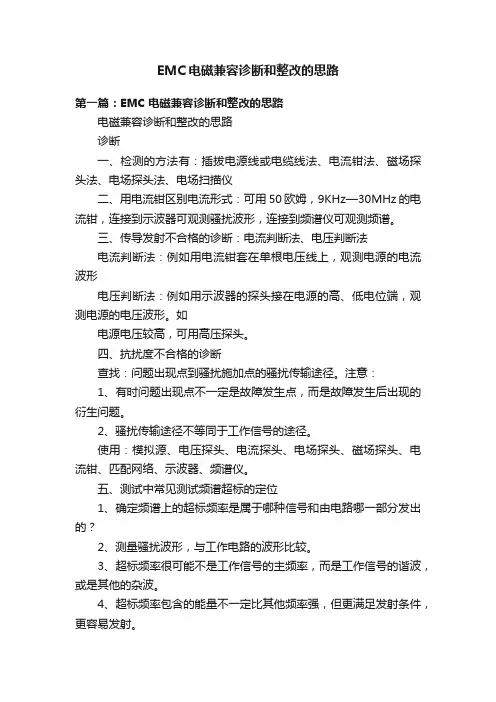

EMC电磁兼容诊断和整改的思路第一篇:EMC电磁兼容诊断和整改的思路电磁兼容诊断和整改的思路诊断一、检测的方法有:插拔电源线或电缆线法、电流钳法、磁场探头法、电场探头法、电场扫描仪二、用电流钳区别电流形式:可用50欧姆,9KHz—30MHz的电流钳,连接到示波器可观测骚扰波形,连接到频谱仪可观测频谱。

三、传导发射不合格的诊断:电流判断法、电压判断法电流判断法:例如用电流钳套在单根电压线上,观测电源的电流波形电压判断法:例如用示波器的探头接在电源的高、低电位端,观测电源的电压波形。

如电源电压较高,可用高压探头。

四、抗扰度不合格的诊断查找:问题出现点到骚扰施加点的骚扰传输途径。

注意:1、有时问题出现点不一定是故障发生点,而是故障发生后出现的衍生问题。

2、骚扰传输途径不等同于工作信号的途径。

使用:模拟源、电压探头、电流探头、电场探头、磁场探头、电流钳、匹配网络、示波器、频谱仪。

五、测试中常见测试频谱超标的定位1、确定频谱上的超标频率是属于哪种信号和由电路哪一部分发出的?2、测量骚扰波形,与工作电路的波形比较。

3、超标频率很可能不是工作信号的主频率,而是工作信号的谐波,或是其他的杂波。

4、超标频率包含的能量不一定比其他频率强,但更满足发射条件,更容易发射。

5、采取措施后原有的超标频率压下了,但背的频率可能冒出来超标了。

整改一、辐射发射或抗扰度不合格的整改磁场天线——改善迹象屏蔽;非金属机箱则改善PCB板和电路的设计。

尽量减小环路面积。

尽量减小有用信号(模拟、数字)的高次谐波成分,去除电磁噪声。

电场电线——电缆上加铁氧体磁环;端口加滤波和去耦电路;采用屏蔽屏蔽电缆和连接器;改进产品内部结构的设计与布置。

采用地环路干扰抑制方法。

二、采用地环路干扰的抑制方法:1、采用平衡电路2、隔离变压器3、共模扼流圈4、光电耦合器5、光纤传输三、抑制静电放电干扰的方法:1、防止静电的产生2、介质绝缘隔离层3、金属屏蔽层4、I/O电路的传导ESD防护。

电磁兼容EMC测试不过整改思路及方案总结

电磁兼容EMC测试不过整改思路及方案总结

电磁兼容EMC测试不过整改思路及方案总结电磁兼容EMC测试整改方案:1、150kHz-1MHz,以差模为主,1MHz-5MHz,差模和共模共同起作用,5MHz 以后基本上是共模。

差模干扰的分容性藕合和感性藕合。

一般1MHz以上的干扰是共模,低频段是差摸干扰。

用一个电阻串一个电容后再并到Y电容的引脚上,用示波器测电阻两引脚的电压可以估测共模干扰。

2、保险过后加差模电感或电阻。

3、小功率电源可采用PI型滤波器处理(建议靠近变压器的电解电容可选用较大些)。

4、前端的π型EMI零件中差模电感只负责低频EMI,体积别选太大(DR8太大,能用电阻型式或DR6更好)否则幅射不好过,必要时可串磁珠,因为高频会直接飞到前端不会跟着线走。

5、传导冷机时在0.15MHz-1MHz超标,热机时就有7dB余量。

主要原因是初级BULk电容DF值过大造成的,冷机时ESR比较大,热机时ESR比较小,开关电流在ESR上形成开关电压,它会压在一个电流LN线间流动,这就是差模干扰。

(114检测网)解决办法是用ESR低的电解电容或者在两个电解电容之间加一个差模电感。

6、测试150kHz总超标的解决方案:加大X电容看一下能不能下来,如果下来了说明是差模干扰。

如果没有太大作用那么是共模干扰,或者把电源线在一个大磁环上绕几圈,下来了说明是共模干扰。

如果干扰曲线后面很好,就减小Y 电容,看一下布板是否有问题,或者就在前面加磁环。

7、可以加大PFC输入部分的单绕组电感的电感量。

8、PWM线路中的元件将主频调到60kHz左右。

9、用一块铜皮紧贴在变压器磁芯上。

10、共模电感的两边感量不对称,有一边匝数少一匝也可引起传导150kHz-3MHz超标。

11、一般传导的产生有两个主要的点:200kHz和20MHz左右,这几个点也体现了电路的性能;200kHz左右主要是漏感产生的尖峰;20MHz左右主要是电路开关的噪声。

处理不好变压器会增加大量的辐射,加屏蔽都没用,辐射过不了。

_EMC_整改常见措施

_EMC_整改常见措施

_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性(Electromagnetic Compatibility,简称EMC)是指电子设备在电磁环境中正常工作,不产生或者不受到电磁干扰的能力。

为了保证设备的EMC,当发现设备存在电磁干扰问题时,需要采取相应的整改措施,以确保设备符合相关的EMC标准。

二、整改目标整改的目标是消除或者降低设备的电磁干扰,使其符合EMC标准要求。

具体目标包括:1. 减少设备产生的电磁辐射水平。

2. 提高设备的抗干扰能力,使其能够正常工作而不受到外部电磁干扰的影响。

3. 降低设备对周围环境和其他设备的电磁干扰水平,避免对其他设备的正常运行造成影响。

三、常见整改措施1. 优化电路设计:- 采用合适的滤波器和抑制器,降低电磁辐射水平。

- 优化地线布局,减少回流路径的电磁辐射。

- 采用屏蔽措施,避免电磁泄漏和干扰。

- 合理选择元器件,避免元器件自身的电磁干扰。

2. 优化PCB布局:- 合理布置元器件,减少信号线和电源线的交叉和共用。

- 增加地线和电源线的宽度,降低电阻和电感,减少电磁干扰。

- 采用合适的层次分布,将信号层和电源层分离,减少电磁干扰。

3. 优化接地系统:- 设计合理的接地系统,确保良好的接地连接。

- 减少接地回流路径的长度,降低电磁辐射。

- 采用分离接地和信号层的设计,减少接地回流路径上的干扰。

4. 优化电源系统:- 使用滤波器和稳压器,减少电源的噪声和干扰。

- 提供足够的电源容量,避免电源过载引起的干扰。

- 采用电源隔离措施,避免共模干扰。

5. 优化外壳设计:- 采用合适的屏蔽材料和结构,减少外界电磁干扰对设备的影响。

- 设计合理的接地结构,确保外壳的接地效果良好。

6. 优化线缆布线:- 使用屏蔽线缆,减少电磁辐射和干扰。

- 避免线缆过长,减少电磁波损耗和干扰。

7. 优化测试和验证:- 进行EMC测试,确保设备符合相关标准要求。

- 进行抗干扰测试,验证设备的抗干扰能力。
