数字乘法器设计

数字电子技术课程设计报告

题目： 4*4数字乘法器设计

学年：2011-2012 学期： 2

专业：电子信息工程班级：

学号：姓名：

指导教师：张巧文

时间：2012年2月20 日～2011年2月23 日浙江万里学院电子信息学院

计算机组成原理阵列乘法器课程设计报告

. 课程设计

. 教学院计算机学院课程名称计算机组成原理题目4位乘法整列设计专业计算机科学与技术班级2014级计本非师班姓名唐健峰同组人员黄亚军指导教师 2016 年10 月 5 日

1 课程设计概述 1.1 课设目的计算机组成原理是计算机专业的核心专业基础课。课程设计属于设计型实验，不仅锻炼学生简单计算机系统的设计能力，而且通过进行设计及实现，进一步提高分析和解决问题的能力。同时也巩固了我们对课本知识的掌握，加深了对知识的理解。在设计中我们发现问题，分析问题，到最终的解决问题。凝聚了我们对问题的思考，充分的锻炼了我们的动手能力、团队合作能力、分析解决问题的能力。 1.2 设计任务设计一个4位的二进制乘法器：输入信号：4位被乘数A（A1,A2,A3,A4）, 4位乘数B（B1,B2,B3,B4）, 输出信号：8位乘积q(q1,q2,q3,q4,q5,q6,q7,q8). 1.3 设计要求根据理论课程所学的至少设计出简单计算机系统的总体方案，结合各单元实验积累和课堂上所学知识，选择适当芯片，设计简单的计算机系统。（1）制定设计方案：我们小组做的是4位阵列乘法器，4位阵列乘法器主要由求补器和阵列全加器组成。（2）客观要求要掌握电子逻辑学的基本内容能在设计时运用到本课程中，其次是要思维灵活遇到问题能找到合理的解决方案。小组成员要积极配合共同达到目的。

2 实验原理与环境 2.1 1.实验原理计算机组成原理，数字逻辑，maxplus2是现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。用乘数的每一位去乘被乘数，然后将每一位权值直接去乘被乘数得到部分积，并按位列为一行每一行部分积末位与对应的乘数数位对齐，体现对应数位的权值，将各次部分积求和得到最终的对应数位的权值。 2.2 2.实验环境 2.2.1双击maxplu2II软件图标，启动软件（1）.新建工程，flie->new project ....，出现存储路径的选项框，指定项目保存路径并且为工程命名，第三行设置实体名，保持与工程名一致。点击OK

四位原码乘法器

1.课程设计的内容和要求内容：设计四位原码乘法器电路。要求：1.有关资料，设计乘法器电路； 2.画出乘法器逻辑图； 3.在实验箱上完成乘法器电路的组装，调试，核对记录，测试有关数据，通过老师当场验收； 4.完成课程设计报告。 1.课程设计原理运用存储器的存储功能实现数字的存储。令电路的初始状态为000，000，000000。以二进制的形式输入数字，计算方式是以十进制数字乘法。输入的数字为三位数字，输出的是六位数字。先存储输入的乘数和乘积，然后再将乘积的导线端连到输出段，此时之前输入的乘积就可以在输出端显示。此时序电路的真值表为：

1.课程设计思路本次课程设计的题目为四位原码乘法器，利用真值表输入乘数时，需要存放数字，于是我查阅了一些资料，用存储器可以实现这一电路，所以本实验中用到的是INTEL 2114芯片。具体实现过程如下图： a a b b F 32F 1 1.课程设计所需的器材 1.2114是一个容量为1K4位的静态RAM芯片，常用于寄存器。其具体的引脚图为：此芯片的电路图为： 2.数字电路实验箱 3.导线若干 1.课程设计实现本次课程设计的题目是四位原码乘法器电路。此部分只用到了2块INTEL2114芯片，具体连接如下： 1、先将这些芯片按在电路板上（注意不要插反，否者容易烧毁芯片）。 2、将两片芯片的A6和GND端，A7,A8,A9接地。 3、Vcc端接电压5V，cs接存储端，WE端接控制端。 4、两块芯片的A5,A4,A3组成一个乘数，A0,A1,A2组成另一个乘数。其中一块芯

片的I/O1,I/O2,I/O3,I/O4和另一块芯片的I/O1,I/O2组成要求的乘积。乘数与乘积的显示方式均为二进制，但是计算方法是以十进制数的乘法法则计算。 1.调试步骤及方法在连接实验器件之前，要先检查如下实验器件： 1、检查芯片引脚是否有损坏。 2、检查电路板是否好用。连接实验器件时要注意： 2严格按照电路图一步一步连接，以避免连接错误。 3导线要先连接电源测试是否导电。连接好电路进行数据测试，输入001，010，000010，存储；001，101，000101，存储；001，111，000111，存储。将连在输入端的四个输出连接到输出端，并输入001，010，但是结果并不是000010，而是000100；再输入001，101，也没有得到000101的结果，而是000110的结果。检查线路，发现输出的线路错位，纠正后重新输入乘数，结果均得到计算结果。调试成功。 1.实验结果连接好整个电路。A5A4A3和A2A1A0为输入端,即乘数，F5F4F3F2F1F0为输出端，即乘积。如下表： 8. 课程设计结果输入000，000，000000，存储；

乘法器课程设计

摘要：基于VHDL的数字系统设计具有设计技术齐全、方法灵活、支持广泛等优点,同时也是EDA技术的重要组成部分.文章用VHDL语言设计了左移法和进位节省法实现的两种组合乘法器,通过功能仿真,对两种乘法器的性能进行了比较,从而得知后者的传输延迟时间小,即速度较快.通过设计实例,介绍了利用VHDL语言进行数字系统设计的方法. 关键词：VHDL语言左移法进位节省法 Abstract:Digital system design based on VHDL has complete design techniques, methods, the advantages of flexible and wide support, at the same time also is the important component of the EDA technology. The article using VHDL language to design the left shift method and carry save method to realize the combination of two kinds of multiplier, through the function simulation, compares the performance of the two kinds of multiplier, which the latter's small transmission delay time, namely fast. Through the design example, introduced the method of using VHDL language to design digital system. Keywords:VHDL language ，left shift method ，carry save method

模拟乘法器AD834的原理与应用

模拟乘法器AD834的原理与应用 1.AD834的主要特性 AD834是美国ADI公司推出的宽频带、四象限、高性能乘法器，其主要特性如下： ●带符号差分输入方式，输出按四象限乘法结果表示；输出端为集电极开路差分电流结构，可以保证宽频率响应特性；当两输入X=Y=±1V时，输出电流为±4mA； ●频率响应范围为DC～500MHz； ●乘方计算误差小于0.5％; ●工作稳定，受温度、电源电压波动的影响小； ●低失真，在输入为0dB时，失真小于0.05％； ●低功耗，在±5V供电条件下，功耗为280mW； ●对直通信号的衰减大于65dB； ●采用8脚DIP和SOIC封装形式。 2.AD834的工作原理 AD834的引脚排列如图1所示。它有三个差分信号端口：电压输入端口X=X1－X2和Y=Y1－Y2，电流输出端口W=W1－W2；W1、W2的静态电流均为8.5mA。在芯片内部，输入电压先转换为差分电流(V－I转换电阻约为280Ω),目的是降低噪声和漂移；然而，输入电压较低时将导致V－I转换线性度变差，为此芯片内含失真校正电路，以改善小信号V－I转换时的线性特性。电流放大器用于对乘法运算电路输出的电流进行放大，然后以差分电流形式输出。 AD834的传递函数为： W=4XY (X、Y的单位为伏特，W的单位为mA) 3.应用考虑 3.1 输入端连接

尽管AD834的输入电阻较高(20kΩ)，但输入端仍有45μA的偏置电流。当输入采用单端方式时，假如信号源的内阻为50Ω，就会在输入端产生1.125mV的失调电压。为消除该失调电压，可在另一输入端到地之间接一个与信号源内阻等值的电阻，或加一个大小、极性可调的直流电压，以使差分输入端的静态电压相等；此外，在单端输入方式下，最好使用远离输出端的X2、Y1作为输入端，以减小输入直接耦合到输出的直通分量。应当注意的是，当输入差分电压超过AD834的限幅电平(±1.3V)时，系统将会出现较大的失真。 3.2 输出端连接采用差分输出，可有效地抑制输入直接耦合到输出的直通分量。差分输出端的耦合方式，可用RC耦合到下一级运算放大器，进而转换为单端输出，也可用初级带中心抽头的变压器将差分信号转换为单端输出。 3.3 电源的连接 AD834的电源电压允许范围为±4V～±9V，一般采用±5V。要求VW1和VW2的静态电压略高于引脚＋VS上的电压，也就是＋VS引脚上的电去耦电阻RS应大于W1和W2上的集电极负载电阻RW1、RW2。例如，RS为62Ω，RW1和RW2可选为49.9Ω，而＋V=4.4V,VW1=VW2=4.6V，乘法器的满量程输出为±400mV。引脚－VS到负电源之间应串接一个小电阻，以消除引脚电感以及去耦电容可能产生的寄生振荡；较大的电阻对抑制寄生振荡有利，但也会使VW1和VW2的静态工作电压降低；该电阻也可用高频电感来代替。 4.应用实例 AD834主要用于高频信号的运算与处理，如宽带调制、功率测量、真有效值测量、倍频等。在某航空通信设备扩频终端机(如图2所示)的研制中，笔者应用AD834设计了扩频信号调制器和扩频信号接收AGC电路。

数字电路实验报告——译码器

第五次试验报告实验五译码器一、实验目的要求 1、熟悉中规模集成电路T4138译码器的工作原理与逻辑功能 2、掌握译码器的应用二、实验仪器、设备直流稳压电源、电子电路调试器、万用表、两个T4138、74LS20 三、实验线路、原理框图 1、T4138的逻辑符号 T4138是一个3线—8线译码器，它是一种通用译码器，其逻辑符号如图1所示。图1 其中，A 2、A 1、A 0是地址输入端，Y 0、Y 1、Y 2、Y 3、Y 4、Y 5、Y 6、Y 7是译码输出端，S 1、 S 2、S 3是使能端，当S 1=1， S 2+S 3=0时，器件使能。 2、T4138的管脚排列 T4138的管脚排列如图2所示：图2 3、T4138的逻辑功能 T4138的功能表如下表所示： Y Y Y Y Y Y Y 32 （a ）原SJ 符号（b ）GB 符号

3线—8线译码器实际上是一个负脉冲输出的脉冲分配器。若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器。 4、用T4138实现一个逻辑函数译码器的每一路输出，实际上是地址码的一个最小项的反变量，利用其中一部分输出端输出的与非关系，也就是它们相应最小项的或逻辑表达式，能方便地实现逻辑函数。本试验要求实现以下逻辑函数： Y=AB C +A B C+A BC+ABC=ABC BC A C B A C AB ???=7356Y Y Y Y 用T4138和74LS20实现以上逻辑函数，实验线路见下图（图3）：图3 5，用两个3线—8线译码器组成一个4线—16线的译码器 4线—16线的真值表为： “0Y

乘法器

课程设计任务书题目基于FPGA的6*6串行乘法器设计起讫日期学生姓名专业班级通信工程所在院系电气信息学院指导教师职称所在单位通信工程教研室

任务及要求： 1.设计内容和要求（包括设计内容、主要指标与技术参数）设计内容：设计一个6*6串行乘法器设计要求： (1)设计语言为Verilog，仿真软件为ISE自带仿真软件iSIM； (2)该设计不要求下载到硬件开发板上，只需给出仿真波形图，但要求能够从波形图中看出实现了乘法运算 2.原始依据本设计要求学生应用Xilinx FPGA设计一个6*6串行乘法器，通过设计能够让学生进一步掌握FPGA的基本开发流程，同时提高时序设计能力，学生已学习过EDA课程，掌握硬件描述语言基本知识，通过本次设计可进一步提高学生的动手能力，加强理论联系实际的能力。 3.进度计划 3.4-3.8 查阅相关资料，掌握FPGA基本知识。 3.11-3.15 应用Verilog语言进行程序开发，设计调试。 3.18-3.22 调试验收，撰写专业课程实践训练报告。 4.参考文献 [1] 夏宇闻. Verilog数字系统设计教程[M]. 北京：北京航空航天大学出版社，2008. [2] Snair Palnitkar(美). VerilogHDL数字设计与综合. 夏宇闻等译.（第二版）[M]. 北京:电子工业出版社，2009. [3] Xilinx. UG230 [Z/OL]. https://www.360docs.net/doc/1417254823.html, 指导教师签字：教研室主任签字：

目录摘要： (4) 关键词 (4) 一：FPGA (4) 1.1名称 (4) 1.2背景 (4) 1.3工作原理 (4) 1.4芯片结构 (5) 二：Verilog HDL (5) 2.1verilog hdl名称 (5) 2.2verilog hdl用途 (5) 2.3 Ve r i l o g硬件描述语言的主要能力 (6) 三：Spartan3E (7) 四：乘法器 (8) 4.1什么是乘法器 (8) 4.2实现乘法器的方法 (8) 4.3 6*6串行乘法器的设计思路 (9) 4.4 6*6乘法器程序代码 (9) 4.5 6*6乘法器设计仿真图 (11) 4.6结果分析 (12) 四：总结 (12) 参考文献 (12)

八位乘法器VHDL及功能模块说明

EDA课程设计报告实验名称：八位乘法器

目录一.引言 1.1 EDA技术的概念?? 1.2 EDA技术的特点?? 1.3 EDA设计流程?? 1.4 VHDL介绍?? 二．八位乘法器的设计要求与设计思路??2.1 设计目的?? 2.2 设计要求?? 三．八位乘法器的综合设计?? 3.1 八位乘法器功能?? 3.2 八位乘法器设计方案?? 3.3 八位乘法器实体设计?? 3.4 八位乘法器VHDL设计?? 3. 5八位乘法器仿真图形?? 心得体会?? 参考文献??

一、引言 1.1 EDA技术的概念 EDA是电子设计自动化（Electronic Design Automation）的缩写，在20世纪90年代初从计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）和计算机辅助工程（CAE）的概念发展而来的。EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言HDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。 1.2 EDA技术的特点利用EDA技术进行电子系统的设计，具有以下几个特点：①用软件的方式设计硬件；②用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成的；③设计过程中可用有关软件进行各种仿真；④系统可现场编程，在线升级；⑤整个系统可集成在一个芯片上，体积小、功耗低、可靠性高。因此，EDA技术是现代电子设计的发展趋势。 1.3 EDA设计流程典型的EDA设计流程如下: 1、文本/原理图编辑与修改。首先利用EDA工具的文本或图形编辑器将设计者的设计意图用文本或图形方式表达出来。 2、编译。完成设计描述后即可通过编译器进行排错编译，变成特定的文本格式，为下一步的综合做准备。 3、综合。将软件设计与硬件的可实现性挂钩，是将软件转化为硬件电路的关键步骤。 4、行为仿真和功能仿真。利用产生的网表文件进行功能仿真，以便了解设计描述与设计意图的一致性。 5、适配。利用FPGA/CPLD布局布线适配器将综合后的网表文件针对某一具体的目标器件进行逻辑映射操作，其中包括底层器件配臵、逻辑分割、逻辑优化、布局布线。适配报告指明了芯片内资源的分配与利用、引脚锁定、设计的布尔方程描述情况。

模拟乘法器及其应用

摘要模拟乘法器是一种普遍应用的非线性模拟集成电路。模拟乘法器能实现两个互不相关的模拟信号间的相乘功能。它不仅应用于模拟运算方面，而且广泛地应用于无线电广播、电视、通信、测量仪表、医疗仪器以及控制系统，进行模拟信号的变换及处理。在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多，而且性能优越。 Analog multiplier is a kind of widely used nonlinear analog integrated multiplier can be achieved between two unrelated analog multiplication is not only applied in the simulation operation aspect, and widely used in radio, television, communications, measuring instruments, medical equipment and control system, the analog signal conversion and the high frequency electronic circuit, amplitude modulation, synchronous detection, mixing, frequency doubling, frequency, modulation and demodulation process, the same as can be seen as two signal multiplication or contain multiplication function is realized by using integrated analog multiplier than using discrete components such as diodes and transistors are much more simple, and superior performance.

各种乘法器比较

各种乘法器比较韦其敏08321050 引言：乘法器频繁地使用在数字信号处理和数字通信的各种算法中，并往往影响着整个系统的运行速度。如何实现快速高效的乘法器关系着整个系统的运算速度和资源效率。本位用如下算法实现乘法运算：并行运算、移位相加、查找表、加法树。并行运算是纯组合逻辑实现乘法器，完全由逻辑门实现；移位相加乘法器将乘法变为加法，通过逐步移位相加实现；查找表乘法器将乘积结果存储于存储器中，将操作数作为地址访问存储器，得到的输出数据就是乘法运算结果；加法树乘法器结合移位相加乘法器和查找表乘法器的优点，增加了芯片耗用，提高运算速度。注：笔者使用综合软件为Quartus II 9.1，选用器件为EP2C70，选用ModelSim SE 6.1b进行仿真，对于其他的软硬件环境，需视具体情况做对应修改。汇总的比较：详细实现过程： 1.并行乘法器源代码： module Mult1(outcome,a,b); parameter MSB=8; input [MSB:1] a,b; output [2*MSB:1] outcome; assign outcome=a*b; endmodule

资源耗用情况： ModelSim测试激励文件源代码：`timescale 10ns/1ns module Mult1_test(); reg [8:1] a,b; wire [16:1] outcome; Mult1 u1(outcome,a,b); parameter delay=2; initial begin a=1; b=0; end initial forever begin #delay a=a+1; b=b+1; if(outcome>=16'h0FFF) $stop;

计算机组成原理_阵列乘法器的设计

沈阳航空航天大学课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：阵列乘法器的设计与实现院（系）：计算机学院专业：计算机科学与技术班级：学号：姓名：指导教师：完成日期：2014年1月10日

目录第1章总体设计方案 0 1.1设计原理 0 1.2设计思路 (1) 1.3设计环境 (2) 第2章详细设计方案 (2) 2.1总体方案的设计与实现 (2) 2.1.1总体方案的逻辑图 (3) 2.1.2器件的选择与引脚锁定 (3) 2.1.3编译、综合、适配 (4) 2.2功能模块的设计与实现 (4) 2.2.1 一位全加器的设计与实现 (4) 2.2.2 4位输入端加法器的设计与实现 (6) 2.2.3 阵列乘法器的设计与实现 (8) 第3章硬件测试 (11) 3.1编程下载 (11) 3.2 硬件测试及结果分析 (11) 参考文献 (13) 附录（电路原理图） (15)

第1章总体设计方案 1.1 设计原理阵列乘法器采用类似人工计算的方法进行乘法运算。人工计算方法是用乘数的每一位去乘被乘数，然后将每一位权值对应相加得出每一位的最终结果。如图1.1所示，用乘数的每一位直接去乘被乘数得到部分积并按位列为一行，每一行部分积末位与对应的乘数数位对齐，体现对应数位的权值。将各次部分积求和，即将各次部分积的对应数位求和即得到最终乘积的对应数位的权值。为了进一步提高乘法的运算速度，可采用大规模的阵列乘法器来实现，阵列乘法器的乘数与被乘数都是二进制数。可以通过乘数从最后一位起一个一个和被乘数相与，自第二位起要依次向左移一位，形成一个阵列的形式。这就可将其看成一个全加的过程，将乘数某位与被乘数某位与完的结果加上乘数某位的下一位与被乘数某位的下一位与完的结果再加上前一列的进位进而得出每一位的结果，假设被乘数与乘数的位数均为4位二进制数，即m=n=4,A×B可用如下竖式算出，如图1.1所示。 X4 X3 X2 X1 =A ×Y4 Y3 Y2 Y1=B X4Y1X3Y1X2Y1 X1Y1 X4Y2X3Y2X2Y2X1Y2 X4Y3X3Y3X2Y3X1Y3 (进位)X4Y4 X3Y4X2Y4X1Y4 Z8Z7Z6Z5Z4Z3Z2Z1 图1.1 A×B计算竖式 X4 ,X3 ,X2 ,X1 ,Y4 ,Y3 ,Y2 ,Y1为阵列乘法器的输入端，Z1-Z8为阵列乘法器的输出端，该逻辑框图所要完成的功能是实现两个四位二进制既A(X)*B(Y)的乘法运算，其计算结果为C(Z) (其中A(X)=X4X3X2X1 ，B(Y)=Y4Y3Y2Y1，C(Z)=Z8Z7Z6Z5Z4Z3Z2Z1而且输入和输出结果均用二进制表示)。阵列乘法器的总原理如图1.2所示。

44数字乘法器设计

4*4数字乘法器设计 1．设计任务试设计一4位二进制乘法器。4位二进制乘法器的顶层符号图如图1所示。 END P A B 1 0 1 11 1 0 1×1 0 1 10 0 0 01 0 1 11 0 1 1 1 1011001 图1 4位乘法器顶层符号图图2 4位乘法运算过程输入信号：4位被乘数A （A 3 A 2 A 1 A 0），4位乘数B （B 3 B 2 B 1 B 0），启动信号START 。输出信号：8位乘积P （P 7 P 6 P 5 P 4 P 3 P 2 P 1 P 0），结束信号END 。· 当发出一个高电平的START 信号以后，乘法器开始乘法运算，运算完成以后发出高电平的END 信号。 2．顶层原理图设计从乘法器的顶层符号图可知，这是一个9输入9输出的逻辑电路。一种设计思想是把设计对象看作一个不可分割的整体，采用数字电路常规的设计方法进行设计，先列出真值表，然后写出逻辑表达式，最后画出逻辑图。这种设计方法有很多局限性，比如，当设计对象的输入变量非常多时，将不适合用真值表来描述，同时，电路功能任何一点微小的改变或改进，都必须重新开始设计。另一种设计思想是把待设计对象在逻辑上看成由许多子操作和子运算组成，在结构上看成有许多模块或功能块构成。这种设计思想在数字系统的设计中得到了广泛的应用。对于4位乘法器而言，设A =1011，B =1101，则运算过程可由图2所示。从乘法运算过程可知，乘法运算可分解为移位和相加两种子运算，而且是多次相加运算，所以是一个累加的过程。实现这一累加过程的方法是，把每次相加的结果用部分积P 表示，若B 中某一位 B i =1，把部分积P 与A 相加后右移1位；若B 中某一位B i = 0，则部分积P 与0相加后右移1位（相当于只移位不累加）。通过4次累加和移位，最后得到的部分积P 就是A 与B 的乘积。为了便于理解乘法器的算法，将乘法运算过程中部分积P 的变化情况用图3表示出来。存放部分积的是一个9位的寄存器，其最高位用于存放在做加法运算时的进位输出。先把寄存器内容清零，再经过4次的加法和移位操作就可得到积。注意，每次做加法运算时，被乘

乘法器的设计

物理与电子工程学院集成电路设计课程论文题目：乘法器的研究学生姓名：XXX 指导教师：XXX 201X年XX月XX日

乘法器摘要：乘法器，其基础就是加法器结构，它已经是现代计算机中必不可少的一部分。乘法器的模型就是基于“移位和相加”的算法。本文讨论基本的阵列乘法器，以及产生部分积和最终求和。关键词：全加器，半加器，阵列。引言：乘法运算非常耗费硬件面积并且速度很慢，许多计算问题解决的快慢受乘法器电路工作速度的约束，因此在现代高级的数字信号处理器和微处理器中都集成了硬件乘法单元。并且乘法器在当今数字信号处理以及其他诸多应用领域中起着十分重要的作用。随着科学技术的发展，许多研究人员已经开始试图设计一类拥有更高速率和低功耗，布局规律占用面积小，集成度高的乘法器。这样，就能让它们更加适用于高速率，低功耗的大规模集成电路的应用当中。通常的乘法计算方法是添加和位移的算法。在并行乘法器当中，相加的部分乘积的数量是主要的参数。它决定了乘法器的性能。为了减少相加的部分乘积的数量，修正的Booth 算法是最常用的一类算法。但是，随着并行化的增多，大量的部分乘积和中间求和的增加，会导致运行速度的下降。不规则的结构会增加硅板的面积，并且由于路由复杂而导致中间连接过程的增多继而导致功耗的增大。另一方面串并行乘法器牺牲了运行速度来获得更好的性能和功耗。因此，选择一款并行或串行乘法器实际上取决于它的应用性质。主体 1.1.1二进制乘法定义考虑两个无符号二进制数X 和Y ，X 为M 位宽，Y 为N 位宽，将它们用下列二进制数形式表达 i 1 -M 0i i 2X X ∑== （1.1） j 1 -N 0j j 2Y Y ∑== （1.2）其中i X 和j Y 为0或者1，那么X 和Y 的乘法运算定义如下 Z=X ×Y= k 1 -N M 0k k 2Z ∑+= =（i M i i X 210∑-=）（j 1-N 0j j 2Y ∑=）=∑∑=-=+???? ??1-M 0i 10j 2N j i j i Y X （1.3）我们先来看一下手工是如何进行二进制乘法运算的。如图1-1所示，被乘数与乘数的第一个位相乘（实际为“与”操作）产生积，并且根据乘数相应位的位置对部分积进行左移（例如，被乘数与乘数的第0位相乘，则不移位；与第一位相乘，部分积左移1位，以此类推），最终将所有的部分积相加得到乘法运算的结果。M 位被乘数与N 位乘数相乘得到的乘积是 M+N 位的。 1.1.2部分积生成

数字电路译码器实验报告

一、实验目的与要求 1．了解和正确使用MSI组合逻辑部件； 2．掌握一般组合逻辑电路的特点及分析、设计方法； 3. 学会对所设计的电路进行静态功能测试的方法； 4. 观察组合逻辑电路的竞争冒险现象。预习要求：（1）复习组合逻辑电路的分析与设计方法；（2）根据任务要求设计电路，并拟定试验方法；（3）熟悉所用芯片的逻辑功能、引脚功能和参数；（4）了解组合逻辑电路中竞争冒险现象的原因及消除方法。（5）二、实验说明译码器是组合逻辑电路的一部分。所谓译码就是不代码的特定含义“翻译”出来的过程，而实现译码操作的电路称为译码器。译码器分成三类： 1．二进制译码器：把二进制代码的各种状态，按照其原意翻译成对应输出信号的电路。如中规模2线—4线译码器74LS139，3线—8线译码器74LS138等。 2.二—十进制译码器：把输入BCC码的十个代码译成十个高、低电平信号。 3．字符显示译码器：把数字、文字和符号的二进制编码翻译成人们习惯的形式并直观地显示出来的电路，如共阴极数码管译码驱动的74LS48（74LS248），共阳极数码管译码驱动的74LS49（74LS249）等。三、实验设备 1．RXB-1B数字电路实验箱 2．器件 74LS00 四2输入与非门 74LS20 双4输入与非门 74LS138 3线—8线译码器四、任务与步骤任务一：测试3线—8线译码器74LS138逻辑功能将一片3线—8线译码器74LS138插入RXB-1B数字电路实验箱的IC空插座中，按图3-15接线。A0、A1、A2、STA、STB、STC端是输入端，分别接至数字电路实验箱的任意6个电平开关。Y7、Y6、Y5、Y4、Y3、Y2、Y1、Y0输出端，分别接至数字电路实验箱的电平显示器的任意8个发光二极管的插孔8号引脚地接至RXB—IB型数字电路实验箱的电源“ ”，16号引脚+5V接至RXB-1B数字电路实验箱的电源“+5V”。按表3-2中输入值设置电平开关状态，观察发光二极管（简称LED）的状态，并将结果填入表中。根据实验数据归纳出74LS138芯片的功能。表3-2 3线－8线译码器74LS138功能表

VHDL的乘法器设计——数字电路课程设计

数字电路课程设计题目乘法器设计班级实验二班学号姓名时间第十三、十四周地点科A-304 指导陈学英唐青

【摘要】：用FPGA设计完成基于半加器、全加器和保留进位思想设计的4BIT四级流水乘法器，用modelsim仿真其结果。【目录】：第一章、实验任务及原理第二章、设计思路方法及方案第三章、FPGA模块程序设计与仿真第四章、结束语

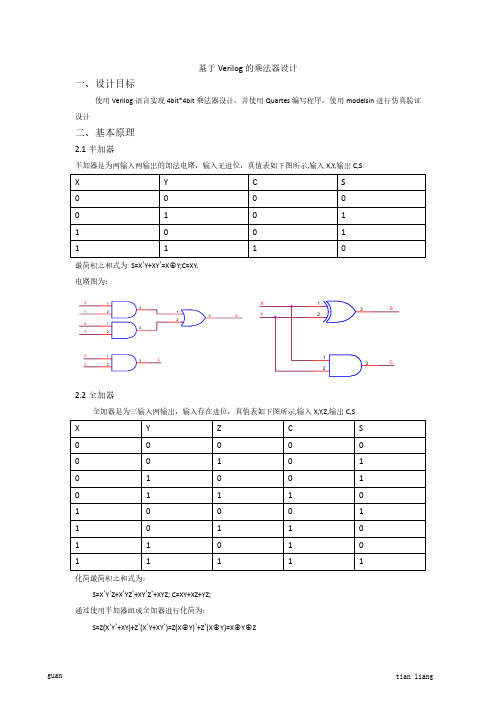

【正文】【第一章】：实验任务及原理本实验只要求编写乘法器的硬件代码，并用Modelsim进行仿真测试。设计乘法器，两个输入都是4BIT，对所有输入相乘都得到正确结果，乘法器采用四级流水设计，以增加处理速度。用modelsim 仿真时，要求用时钟上升沿方式遍历所有输入，检查输出结果是否正确。原理用到流水，进位保留思想。【第二章】：设计思路及方案算法结构（无符号）由上图可见，乘法的运算最终是加法的运算，两个4BIT输入，输出为7BIT。模块一、半加器：单比特输入相加，模块二、全加器：由两个半加器组成，有一个进位输入，模块三、进位保留加法器：

最终程序结构图流水设计的原理：在前向割集上加入四级流水图一图二如上图所示方框代表触发器，五边形代表组合逻辑块，假设图一中逻辑块输入输出延时为Ta，图二将逻辑块切割成两块，延时分别为T1，T2，且Ta=T1+T2，

并在两逻辑块之间加触发器，两个逻辑块工作频率都可以达到clk频率，故工作速度增加一倍，虽然时延增加了，但资源优化了许多。【第三章】：FPGA程序模块及仿真半加器的程序模块： entity half_adder is port(a,b:in std_logic; s,cout:out std_logic); end half_adder; architecture Behavioral of half_adder is begin s<=a xor b; cout<=a and b; end Behavioral; 全加器的程序模块：调用半加器，采用顶层设计 entity full_adder is port(a,b,cin:in std_logic; s,cout:out std_logic); end full_adder; architecture Behavioral of full_adder is component half_adder port(a,b:in std_logic; cout,s:out std_logic); end component; signal h1s,h1cout,h2cout:std_logic; begin u1:half_adder port map(a,b,h1cout,h1s); u2:half_adder port map(cin,h1s,h2cout,s); cout<=h1cout or h2cout; end Behavioral; 乘法器的程序模块： library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; ----Uncomment the following library declaration if instantiating ----any Xilinx primitives in this code. --library UNISIM; --use UNISIM.VComponents.all;

基于模拟乘法器MC1496的混频器设计

摘要集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。 Matlab是一种电子技术界应用广泛的优秀科学计算软件，大量应用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。主要内容是基于MC1946的混频器应用设计与仿真，阐述混频器基本原理，并在Matlab中实现各信号波形的仿真。关键词：MC1496模拟乘法器，混频器，Matlab

DESING OF MIXER BASED ON THE ANALOG MULTIPLIER MC1496 Abstract Integrated analog multiplier is to complete two analog multiplication electronics (voltage or current) In high frequency electronic circuit, amplitude modulation, synchronous detection, mixing, times frequency, frequency modulation and demodulation process can be regarded as the multiplication of two signals process, and integrated analog multiplier is the realization of two analog, voltage or current multiplication of electronic devices. The function is realized by using integrated analog multiplier is much simpler than with a discrete device, and superior performance, therefore integrated analog multiplier in wireless communication, radio and television are more widely application. Mixer in communication engineering and electronic technology, are widely applied in modulation system, the input of the baseband signal through frequency conversion into high frequency modulated signals. In the process of demodulation, receive the high frequency signal is modulated by frequency conversion, into the corresponding intermediate frequency signals. Especially in a superheterodyne receiver, which has been widely applied mixer, mixing circuit is a professional application of electronic technology, and radio must master the key circuit. Matlab is an electronic technology widely used mathematical software, a large number of used in algorithm development, data visualization, data analysis and numerical calculation of senior technical computing language and interactive environment. Main content is based on the MC1946 mixer application design and simulation, the basic principle of mixer, and realize the signal waveform in the Matlab simulation. Key Words: MC1496 analog multiplier, mixer, Matlab

数字电路译码器设计

1 绪论设计背景在数字系统中，经常需要将一中代码转换为另一种代码，以满足特定的需求，完成这种功能的电路称为码转化电路。译码器就属于其中一种。而译码就是编码的逆过程，它的功能是将具有特定含义的二进制码转换成对应的有效输出信号，具有译码功能的的逻辑电路称为译码器。而2-4译码器是唯一地址译码器，是将一系列的代码转换成与之一一对应有效的信号。常用于计算机中对存储单元地址的译码，因此，设计2-4译码器具有很强的现实意义。 matlab简介 MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。它主要由 MATLAB和Simulink两大部分组成。本设计主要采用simulink进行设计与仿真。Simulink是MATLAB最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。Simulink具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。同时有大量的第三方软件和硬件可应用于或被要求应用于Simulink。掌握这个软件的应用具有十分重要的意义。 2 电路分析 2-4译码器功能分析 2-4译码器有2个输入端，4个输出端和一个使能端。在使能端为有效电平时，对应每一组输入代码，只有其中一个输出端为有效电平，其余输出端则为相反电平。输出信号可以是高电平有效，也可以是低电平有效。具体来说，2输入变量，A1 ，A0共有4种不同状态组合，因而译码器有4个输出信号Y???0～Y?????3 并且输出为低电平有效，其真值表如表1所示 ?????10 器处于非工作状态。而当Y???为0时，对应的A1，A0的某种状态组合，其中只有一个输出为0，其余各输出量均为1.例如，A1 A0=00，输出Y???0为0，Y???0～Y?????3均为1.由此可见，2-4

8位乘法器毕业设计论文

本科生毕业论文（设计） 8位乘法器的设计姓名：吴小东指导教师：华婷婷院系：信息工程学院专业：计算机科学与技术提交日期： 2010/4/30

目录中文摘要 (2) 外文摘要 (3) 1.绪论 (4) 1.1概述 (4) 1.2 VHDL和MAX+PIUS简介 (5) 1.3 实验平台 (6) 2．乘法器初步设计 (7) 2.1 设计思想 (7) 2.2乘法器原理 (7) 2.3乘法器设计流程 (8) 3. 乘法器具体设计 (9) 3.1右移寄存器的设计 (9) 3.2 加法器模块的设计 (10) 3.2.1 4位加法器的设计 (10) 3.2.2 8位加法器的设计 (11) 3.3 乘1模块设计 (13) 3.4锁存器模块设计 (14) 4. 乘法器仿真 (17) 4.1 8位加法器仿真 (17) 4.2 乘1模块仿真 (17) 4.3 锁存器模块仿真 (18) 4.4 8位乘法器仿真 (18) 结束语 (19) 参考文献 (20) 致谢 (21)

8位乘法器的设计吴小东指导老师：华婷婷（黄山学院信息工程学院，黄山，安徽 245041）摘要：在微处理器芯片中，乘法器是进行数字信号处理的核心，同时也是微处理器中进行数据处理的关键部件，它已经是现代计算机必不可少的一部分。本文主要是在于如何运用标准硬件描述语言（VHDL）完成八位乘法器，以及如何做二进制位相乘的运算过程。该乘法器是由八位加法器构成的以时序方式设计八位乘法器，通过逐项移位相加来实现乘法功能，并以MAX+Plus II 软件工具进行模拟，仿真并予以显示。关键字：乘法器；标准硬件描述语言（VHDL）；移位相加；MAX+Plu s II
