最小层压壁厚和最小内层壁厚

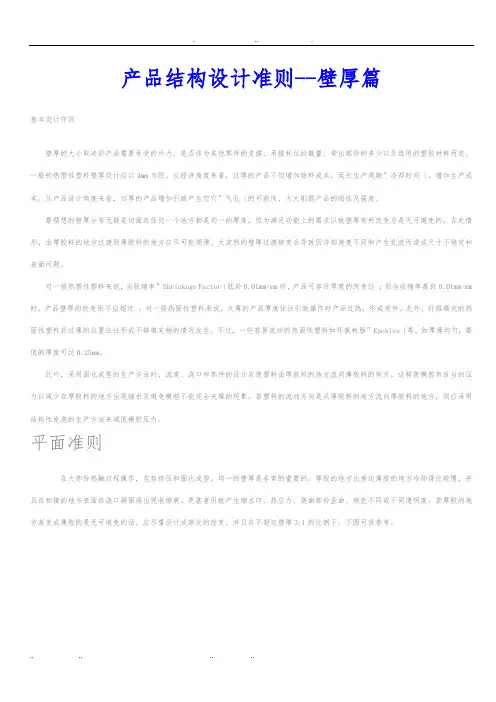

产品结构设计准则壁厚篇
产品结构设计准则--壁厚篇基本设计守则壁厚的大小取决於产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。
一般的热塑性塑料壁厚设计应以4mm为限。
从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。
从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。
最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。
在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。
太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低於0.01mm/mm时，产品可容许厚度的改变达；但当收缩率高於0.01mm/mm 时，产品壁厚的改变则不应超过。
对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。
此外，纤维填充的热固性塑料於过薄的位置往往形成不够填充物的情况发生。
不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。
此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。
这样使模腔有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。
若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。
平面准则在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常的重要的。
厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固後出现收缩痕。
更甚者引致产生缩水印、热应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。
下图可供叁考。

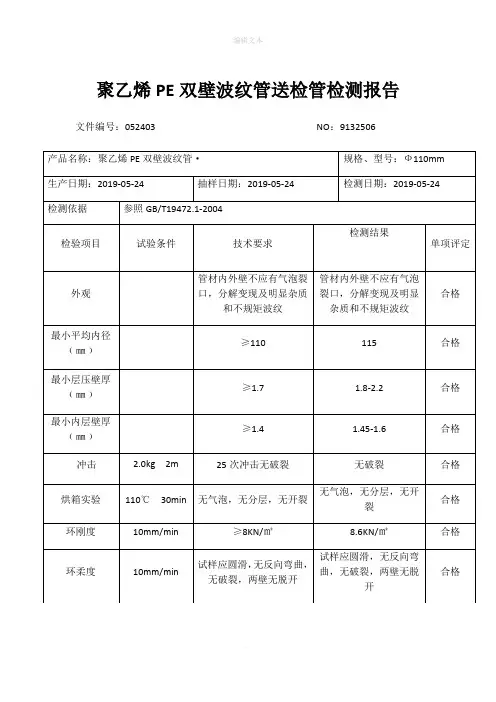

聚乙烯PE双壁波纹管送检管检测报告
环刚度
10mm/min
≥8KN/㎡
8.6KN/㎡
合格
环柔度
10mm/min
试样应圆滑，无反向弯曲，无破裂，两壁无脱开
试样应圆滑，无反向弯曲，无破裂，两壁无脱开
合格
备注：
检测 ： 审核：
聚乙烯
文件编号：052403 NO：9132506
产品名称：聚乙烯PE双壁波纹管·
规格、型号：Ф110mm
生产日期：2019-05-24
抽样日期：2019-05-24
检测日期：2019-05-24
检测依据
参照GB/T19472.1-2004
检验项目
试验条件
技术要求
检测结果
单项评定
外观
管材内外壁不应有气泡裂口，分解变现及明显杂质和不规矩波纹
管材内外壁不应有气泡裂口，分解变现及明显杂质和不规矩波纹
合格
最小平均内径 ﹙㎜﹚
≥110
115
合格
最小层压壁厚 ﹙㎜﹚
≥1.7
1.8-2.2
合格
最小内层壁厚﹙㎜﹚
≥1.4
1.45-1.6
合格
冲击
2.0kg 2m
25次冲击无破裂
无破裂
合格
烘箱实验
110℃ 30min
无气泡，无分层，无开裂
无气泡，无分层，无开裂
壁厚表
管道壁厚表尺寸DN 外径OD(mm)B1RF1 B2RF1CA=1.5 CA=1.515 18 3.0 3.0 20 25 3.0 3.0 25 32 3.0 3.0 32 38 3.0 3.0 40 45 3.5 3.5 50 57 3.5 3.5 65 76 4.0 4.0 80 89 4.0 4.0 100 108 4.0 4.0 125 133 4.5 4.5 150 159 4.5 4.5 200 219 6.0 6.0 250 273 7.0 7.0 300 325 8.0 8.0 350 377 8.0 8.0 400 426 8.0 8.0 450 480 8.0 8.0 500 530 10.0 10.0 600 630 10.0 10.0 700 720 10.0 10.0 800 820 10.0900 920 10.01000 1020 12.01200 1220 12.01400 1420 14.01600 1620 16.01800 1820 18.02000 2020 20.0管道壁厚表A0SJ2 G0SJ2公称内径最小壁厚公称内径最小层压壁厚最小内层壁厚钢筋混凝土管200 30双壁波纹管100 1.0 0.8 300 30 125 1.2 1.0 400 40 150 1.3 1.0 500 50 200 1.5 1.1 600 60 225 1.7 1.4 700 70 250 1.8 1.5 800 80 300 2.0 1.7 900 90 400 2.5 2.3 1000 100 500 3.0 3.0 1100 110 600 3.5 3.5 1200 120 800 4.5 4.5 1350 135 1000 5.0 5.0 1400 140 1200 5.0 5.0 1500 1501600 1601650 1651800 1802000 2002200 2202400 2302600 2352800 2553000 2753200 2903500 320管道壁厚表尺寸DN 外径OD(mm)UC1A/UC1B G1A/G1B UC3A SCH mm SCH mm SCH mm15 21.3Sch80 3.6Sch803.6Sch803.620 26.9 4.0 4.0 4.0 25 33.7 4.5 4.5 4.5 32 42.4 5.0 5.0 5.0 40 48.3 5.0 5.0 5.050 60.3Sch404.0Sch404.0Sch404.065 76.1 5.0 5.0 5.0 80 88.9 5.6 5.6 5.6 100 114.3 6.3 6.3 6.3 125 139.7 6.3 6.3 6.3 150 168.3 7.1 7.1 7.1200 219.1Sch206.3Sch307.1250 273.0 6.3 8.0 300 323.9 6.3 8.8 350 355.6 8.0 10 400 406.4 8.0 10 450 457.0 8.0 11 500 508.0 10.0 12.5 550 559.0 10.0 12.5 600 610.0 10.0 14.2 700 711 10.0800 813 10.0管道壁厚表尺寸DN 外径OD(mm)UC6A UC9A UC15A SCH mm SCH mm SCH mm15 21.3Sch80 3.6Sch1604.5Sch1604.520 26.9 4.0 5.6 5.6 25 33.7 4.5 6.3 6.3 32 42.4 5.0 6.3 6.3 40 48.3 5.0 7.1 7.1 50 60.3 5.6 8.8 8.8 65 76.1 7.1 10.0 10.0 80 88.9 8.0 11.0 11.0100 114.3 8.8Sch12011.0Sch120 11.0125 139.7 10.0 12.5 12.5 150 168.3 11.0 14.2 14.2200 219.1Sch60 10.0Sch10016.0 17.5250 273.0 12.5 17.5 22.2 300 323.9 14.2 22.2 25.0 350 355.6 16.0 25.0 28.0 400 406.4 17.5 28.0 30.0 450 457.0 20.0 30.0500 508.0 20.0 32.0550 559.0 25.0600 610.0 25.0700 711800 813管道壁厚表尺寸DN 外径OD(mm)UA3A UA6ASCH mm SCH mm15 21.3Sch803.6Sch80 3.620 26.9 4.0 4.0 25 33.7 4.5 4.5 32 42.4 5.0 5.0 40 48.3 5.0 5.050 60.3Sch404.0 5.665 76.1 5.0 7.1 80 88.9 5.6 8.0 100 114.3 6.3 8.8 125 139.7 6.3 10.0 150 168.3 7.1 11.0200 219.1 8.0Sch60 10.0250 273.0 8.8 12.5 300 323.9 10.0 14.2 350 355.6 11.0 16.0 400 406.4 12.5 17.5 450 457.0 14.2 20.0 500 508.0 16.0 20.0 550 559.0 - 25.0 600 610.0 17.5 25.0 700 711 25.0800 813 28.0管道壁厚表尺寸DN 外径OD(mm)A25A2025 2.5 25323 3238 3.5 4048 4.5 5060 5.5 65767 80898 10011410 12516816 15019418 17521920 20024522 22527325 27532528 30035130 32537732 35042636 37545038 40050045 45053045管道壁厚表尺寸DN 外径OD(mm)A1A A3C A6A SCH mm SCH mm SCH mm15 21.3Sch80 3.6Sch803.6Sch803.620 26.9 4.0 4.0 4.0 25 33.7 4.5 4.5 4.5 32 42.4 5.0 5.0 5.0 40 48.3 5.0 5.0 5.050 60.3Sch404.0Sch404.0Sch605.665 76.1 5.0 5.0 7.1 80 88.9 5.6 5.6 8.0 100 114.3 6.3 6.3 8.8 125 139.7 6.3 6.3 10.0 150 168.3 7.1 7.1 11.0200 219.1Sch206.3 8.0 10.0250 273.0 6.3 8.8 12.5 300 323.9 6.3 10.0 14.2 350 355.6 8.0 11.0 16.0 400 406.4 8.0 12.5 17.5 450 457.0 8.0 14.2 20.0 500 508.0 10.0 16.0 20.0 550 559.0 10.0 - 25.0 600 610.0 10.0 17.5 25.0 700 711800 813管道壁厚表尺寸DN 外径OD(mm)A6B A9C SCH mm SCH mm15 21.3Sch160 4.5Sch1604.520 26.9 5.6 5.6 25 33.7 6.3 6.3 32 42.4 6.3 6.3 40 48.3 7.1 7.1 50 60.3 8.8 8.8 65 76.1 10 10 80 88.9 11 11100 114.3Sch12011Sch12011125 139.7 12.5 12.5 150 168.3 14.2 14.2200 219.1Sch10016 17.5250 273.0 17.5 22.2300 323.9 22.2Sch10022.2350 355.6Sch8020 25400 406.4 22.2 28 450 457.0 25 30 500 508.0 28 32 550 559.0 28 36 600 610.0 32 40 700 711 36 42 800 813管道壁厚表尺寸DN 外径OD(mm)A9A A9BSCH mm SCH mm15 21.3Sch160 4.5Sch1604.520 26.9 5.6 5.6 25 33.7 6.3 6.3 32 42.4 6.3 6.3 40 48.3 7.1 7.150 60.3Sch805.6Sch1608.865 76.1 7.1 10.0 80 88.9 8.0 11.0 100 114.3 8.8 14.2 125 139.7 10.0 16.0 150 168.3 11.0 17.5 200 219.1 12.5 22.2250 273.0 16.0Sch120 22.2300 323.9 17.5 25.0 350 355.6 20.0 28.0 400 406.4 22.2 30.0 450 457.0 25.0 36.0 500 508.0 28.0 40.0 550 559.0600 610.0700 711800 813管道壁厚表尺寸DN 外径OD(mm)C1A C1C C1D SCH mm SCH mm SCH mm15 21.3Sch80 3.6Sch803.6Sch1604.520 26.9 4.0 4.0 5.6 25 33.7 4.5 4.5 6.3 32 42.4 5.0 5.0 6.3 40 48.3 5.0 5.0 7.150 60.3Sch404.0Sch404.0 8.865 76.1 5.0 5.0Sch807.180 88.9 5.6 5.6 8.0 100 114.3 6.3 6.3 8.8 125 139.7 6.3 6.3 10.0 150 168.3 7.1 7.1 11.0200 219.1Sch206.3Sch206.3Sch307.1250 273.0 6.3 6.3 8.0 300 323.9 6.3 6.3 8.8 350 355.6 8.0 8.0 10 400 406.4 8.0 8.0 10 450 457.0 8.0 8.0 11 500 508.0 10.0 10.0 12.5 550 559.0 10.0 10.0 12.5 600 610.0 10.0 10.0 14.2 700 711 10.0 10.0 14.2 800 813 10.0 10.0 16.0 900 914 11.0 11.0 16.0 1000 1016 12.5 12.51100 1118 12.5 12.51200 1219 14.2 14.21300 13211400 1422管道壁厚表尺寸DN 外径OD(mm)C1E C1G C3A SCH mm SCH mm15 21.3Sch80 3.6Sch803.620 26.9 4.0 4.0 25 33.7 4.5 4.5 32 42.4 5.0 5.0 40 48.3 5.0 5.050 60.3Sch404.0Sch404.065 76.1 5.0 5.0 80 88.9 5.6 5.6 100 114.3 6.3 6.3 125 139.7 6.3 6.3 150 168.3 7.1 7.1200 219.1Sch206.3Sch307.1250 273.0 6.3 8.0 300 323.9 6.3 8.8 350 355.6 8.0 10.0 400 406.4 8.0 10.0 450 457.0 8.0 11.0 500 508.0 10.0 12.5 550 559.0 10.0 12.5 600 610.0 10.0 14.2 700 711800 813900 9141000 10161100 11181200 12191300 13211400 1422管道壁厚表尺寸DN 外径OD(mm)C3C/C3D C6A/C6C C9A SCH mm SCH mm SCH mm15 21.3Sch803.6Sch80 3.6Sch1604.520 26.9 4.0 4.0 5.6 25 33.7 4.5 4.5 6.3 32 42.4 5.0 5.0 6.3 40 48.3 5.0 5.0 7.150 60.3Sch404.0 5.6Sch805.665 76.1 5.0 7.1 7.1 80 88.9 5.6 8.0 8.0 100 114.3 6.3 8.8 8.8 125 139.7 6.3 10.0 10.0 150 168.3 7.1 11.0 11.0200 219.1Sch30 7.1Sch6010.0Sch10016.0250 273.0 8.0 12.5 17.5 300 323.9 8.8 14.2 22.2 350 355.6 10.0 16.0 25.0 400 406.4 10.0 17.5 28.0 450 457.0 11.0 20.0500 508.0 12.5 20.0550 559.0 12.5 25.0600 610.0 14.2 25.0700 711800 813900 9141000 10161100 11181200 12191300 13211400 1422管道壁厚表尺寸DN 外径OD(mm)C9B C6DCA=6SCH mm SCH mm15 21.3Sch160 4.5Sch1604.520 26.9 5.6 5.6 25 33.7 6.3 6.3 32 42.4 6.3 6.3 40 48.3 7.1 7.1 50 60.3 8.8 8.8 65 76.1 10.0 10.0 80 88.9 11.0 11.0100 114.3Sch12011.0Sch12011.0125 139.7 12.5 12.5 150 168.3 14.2 14.2200 219.1Sch100 16.0Sch10016.0250 273.0 17.5 17.5 300 323.9 22.2 22.2350 355.6 25.0Sch8020400 406.4 28.0 22.2 450 457.0 25 500 508.0 28 550 559.0 28 600 610.0 32 700 711800 813900 9141000 10161100 11181200 12191300 13211400 1422管道壁厚表尺寸DN 外径OD(mm)D1A D3A D6A SCH mm SCH mm SCH mm15 21.3Sch80 3.6Sch803.6Sch803.620 26.9 4.0 4.0 4.0 25 33.7 4.5 4.5 4.5 32 42.4 5.0 5.0 5.0 40 48.3 5.0 5.0 5.050 60.3Sch404.0Sch404.0 5.665 76.1 5.0 5.0 7.1 80 88.9 5.6 5.6 8.0 100 114.3 6.3 6.3 8.8 125 139.7 6.3 6.3 10.0 150 168.3 7.1 7.1 11.0200 219.1Sch20 6.3 8.0Sch6010.0250 273.0 6.3 8.8 12.5 300 323.9 6.3 10.0 14.2 350 355.6 8.0 11.0 16.0 400 406.4 8.0 12.5 17.5 450 457.0 8.0 14.2 20.0 500 508.0 10.0 16.0 20.0 550 559.0 10.0 - 25.0 600 610.0 10.0 17.5 25.0 700 711800 813900 9141000 10161100 11181200 12191300 13211400 1422管道壁厚表尺寸DN 外径OD(mm)S1A/S1B/S1C/S1D/US1A S3B S3A/S3C/US3A SCH mm SCH mm15 21.3Sch40s 2.9Sch40s2.9Sch40s2.920 26.9 2.9 2.9 2.9 25 33.7 3.2 3.2 3.2 32 42.4 3.6 3.6 3.6 40 48.3 3.6 3.6 3.650 60.3Sch10s 2.9Sch203.2Sch203.265 76.1 3.2 4.5 4.5 80 88.9 3.2 4.5 4.5 100 114.3 3.2 5.0 5.0 125 139.7 3.6 5.0 5.0 150 168.3 3.6 5.6 5.6 200 219.1 4.0 6.3 6.3 250 273.0 4.0 6.3 6.3 300 323.9 4.5 6.3 6.3 350 355.6 5.0 8.0 8.0400 406.4 5.0Sch30 10.0Sch3010.0450 457.0 5.0 11.0 11.0 500 508.0 5.6 12.5 12.5 550 559.0 5.6 12.5 12.5 600 610.0 6.3 14.2 14.2 700 711 8.0 12.5800 813 8.0 12.5900 914 10.01000 1016 10.01100 1118 10.01200 1219 10.01300 1321 12.51400 1422 12.5管道壁厚表尺寸DN 外径OD(mm)S6A S6B /S6D SCH mm SCH mm15 21.3Sch80s 3.6Sch40s2.920 26.9 4.0 2.9 25 33.7 4.5 3.2 32 42.4 5.0 3.6 40 48.3 5.0 3.6 50 60.3 5.6 4.0 65 76.1 7.1 5.0 80 88.9 8.0 5.6 100 114.3 8.8 6.3 125 139.7 10.0 6.3 150 168.3 11.0 7.1200 219.1Sch6010.0Sch60 10.0250 273.0 12.5 12.5 300 323.9 14.2 14.2 350 355.6 16.0 16.0 400 406.4 17.5 17.5 450 457.0 20.0 20.0 500 508.0 20.0 20.0 550 559.0 25.0 600 610.0 25.0 700 711800 813900 9141000 1016管道壁厚表尺寸DN 外径OD(mm)S1K内管外管15 21.3SCH40S 2.9SCH402.920 26.9 2.9 2.9 25 33.7 3.2 3.2 32 42.4 3.6 3.6 40 48.3 3.6 3.650 60.3SCH20 3.2SCH203.265 76.1 4.5 4.5 80 88.9 4.5 4.5 100 114.3 5.0 5.0 125 139.7 5.0 5.0 150 168.3 5.6 5.6 200 219.1 6.3 6.3 250 273.0 6.3 6.3 300 323.9350 355.6400 406.4450 457.0500 508.0550 559.0600 610.0700 711800 813900 9141000 1016管道壁厚表尺寸DN 外径OD(mm)S9A S9BSCH mm SCH mm15 21.3Sch80s 3.6Sch80s3.620 26.9 4.0 4.0 25 33.7 4.5 4.5 32 42.4 5.0 5.0 40 48.3 5.0 5.0 50 60.3 5.6 5.6 65 76.1 7.1 7.1 80 88.9 8.0 8.0 100 114.3 8.8 8.8 125 139.7 10.0 10.0 150 168.3 11.0 11.0200 219.1Sch80 12.5Sch8012.5250 273.0 16.0 16.0 300 323.9 17.5 17.5 350 355.6 20.0 20.0 400 406.4 22.2 22.2 450 457.0 25.0 25.0 500 508.0 28.0 28.0 550 559.0 28.0 28.0 600 610.0 32.0 32.0 700 711800 813900 9141000 1016管道壁厚表尺寸DN 外径OD(mm)S15ASCH mm15 21.3Sch80s 3.620 26.9 4.0 25 33.7 4.5 32 42.4 5.0 40 48.3 5.0 50 60.3 5.6 65 76.1 7.1 80 88.9 8.0 100 114.3 8.8 125 139.7 10.0 150 168.3 11.0200 219.1Sch100 16.0250 273.0 17.5 300 323.9 22.2 350 355.6 25.0 400 406.4 28.0 450 457.0500 508.0550 559.0600 610.0700 711800 813900 9141000 1016管道壁厚表尺寸DN 外径OD(mm)N6A N9A15 21.3Sch80s 3.73Sch80s3.7320 26.7 3.91 3.91 25 33.4 4.55 4.55 32 42.2 4.85 4.85 40 48.3 5.08 5.08 50 60.3 5.54 5.54 65 73.0 7.01 7.01 80 88.9 7.62 7.62 100 114.3 8.56 8.56 125 141.3 9.53 9.53 150 168.3 10.97 10.97 200 219.1 12.7 12.7 250 273.1 12.7 12.7 300 323.9350 355.6400 406.4 Sch40 12.7450 457500 508管道壁厚表尺寸DN外径OD (mm)G1FF1 G1FF4PPR PVC-C15 20 2.8 2.0 20 25 3.5 2.0 25 32 4.4 2.4 32 40 5.5 3.0 40 50 6.9 3.7 50 63 8.6 4.7 65 75 10.3 5.5 80 90 12.3 6.6 100 110 15.1 8.1 125 140 10.3 150 160 11.8 200 225 16.6 250 250 18.4 300 315 23.2尺寸DN外径OD (mm)G1FF3最小层压厚度最小内层厚度100 110 1.0 0.8 125 125 1.1 1.0 150 160 1.2 1.0 200 200 1.4 1.1 250 250 1.7 1.4 300 315 1.9 1.6 400 400 2.3 2.0 500 500 2.8 2.8 600 630 3.3 3.3 800 800 4..1 4.1 1000 1000 5.0 5.0BRANCH SIZE 支管尺寸R U N S I Z E 主管尺寸1520254050658010012515020025030035040050060070080010001200140016001800200015 T 20 RT T 25 RT RT T 40 RT RT RT T 50 SI SI SI RT T 65 SI SI SI SI RT T 80 SI SI SI SI SI RT T 100 SI SI SI SI SI SI RT T 125 SI SI SI SI SI SI SI RT T 150 SI SI SI SI SI SI SI SI RT T 200 SI SI SI SI SI SI SI SI SI RT T 250 SI SI SI SI SI SI SI SI SI SI RT T 300 SI SI SI SI SI SI SI SI SI SI SI RT T 350 SI SI SI SI SI SI SI SI SI SI SI SI RT T 400 SI SI SI SI SI SI SI SI SI SI SI SI SI RT T 500 SI SI SI SI SI SI SI SI SI SI SI SI SI SI RT T 600 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI RT T 700 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI RT T 800 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI RT T 1000 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI P RT T 1200 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI P RT T 1400 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI P P RT T 1600 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI P P P RT T 1800 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI P P P P P T 2000 SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI SI P P P P P P TNotes: 备注:P = Set-on with Reinforcing pad 带补强板的焊接支管 T = Equal Tee 等径三通 RT = Reducing Tee 异径三通SI = Stub In ( minimum size of fillet weld is 10mm ) 支管与主管直接焊接 ( 填角焊的高度最小为10mm) Applicable Piping Class 适用的管道等级:B1RF1,B2RF1BRANCH SIZE 支管尺寸R U N S I Z E 主管尺寸1520254050658010012515020025030035040050060070080010001200140016001800200015 T20 RT T 25 RT RT T 40 RT RT RT T 50 B B B RT T 65 B B B B RT T 80 B B B B SI RT T 100 B B B B SI SI RT T 125 B B B B SI SI SI RT T 150 B B B B SI SI SI SI RT T 200 B B B B SI SI SI SI SI RT T 250 B B B B SI SI SI SI SI SI RT T 300 B B B B SI SI SI SI SI SI SI RT T 350 B B B B SI SI SI SI SI SI SI SI RT T 400 B B B B SI SI SI SI SI SI SI SI SI RT T 500 B B B B SI SI SI SI SI SI SI SI SI SI RT T 600 B B B B SI SI SI SI SI SI SI SI SI SI SI RT T 700 B B B B SI SI SI SI SI SI SI SI SI SI SI P RT T 800 B B B B SI SI SI SI SI SI SI SI SI SI SI SI P RT T 1000 B B B B SI SI SI SI SI SI SI SI SI SI SI SI SI P RT T 1200 B B B B SI SI SI SI SI SI SI SI SI SI SI SI SI SI P RT T 1400 B B B B SI SI SI SI SI SI SI SI SI SI SI SI SI SI P SI RT T 1600 B B B B SI SI SI SI SI SI SI SI SI SI SI SI SI SI P P P RT T 1800 B B B B SI SI SI SI SI SI SI SI SI SI SI SI SI SI P P P P RT T 2000 B B B B SI SI SI SI SI SI SI SI SI SI SI SI SI SI P P P P P RT TNotes:备注:B = Half Coupling ( specify run size x branch size ) 承插焊半管接头 ( 标注: 主管尺寸 x 支管尺寸 )T = Equal Tee 等径三通 RT = Reducing Tee 异径三通 P = Set-on with Reinforcing pad 带补强板的焊接支管 SI = Stub In ( minimum size of fillet weld is 10mm ) 支管与主管直接焊接 ( 填角焊的高度最小为10mm) Applicable Piping Class 适用的管道等级:UC1A;US1A;C1A;C1C;C1G;S1A;S1B;S1D;S1G;S1K C1D （采用对焊接管台）BRANCH SIZE支管尺寸R U N S I Z E 主管尺寸15 20 25 40 50 65 80100125150200250300350400 500 600 700 800 15 T20 RT T25 RT RT T40 RT RT RT T50 B B RT RT T65 B B B RT RT T 80 B B B B RT RT T 100 B B B B RT RT RT T 125 B B B B RT RT RT RT T 150 B B B B P RT RT RT RT T 200 B B B B P P P RT RT RT T 250 B B B B P P P RT RT RT RT T300 B B B B P P P P RT RT RT RT T 350 B B B B P P P P P RT RT RT RT T 400 B B B B P P P P P RT RT RT RT RT T 500 B B B B P P P P P P P RT RT RT RT T 600 B B B B P P P P P P P RT RT RT RT RT T 700 B B B B P P P P P P P P RT RT RT RT RT T 800B B B B P PP P P P P P P RTRT RTRTRTTNotes: 备注:B=Half Coupling ( specify run size x branch size ) 承插焊半管接头 ( 标注: 主管尺寸 x 支管尺寸 )W = Weldoutlet ( specify run size x branch size ) 对焊管接台 ( 标注: 主管尺寸 x 支管尺寸 ) T = Equal Tee 等径三通RT = Reducing Tee 异径三通SI = Stub In ( minimum size of fillet weld is 10mm ) 支管与主管直接焊接 ( 填角焊的高度最小为10mm) Applicable Piping Class:适用的管道等级: A1A;A3A;A3B;A3C;C3A;C3B;C3D;D1A;D3A;S3A;S3B;S3C;S3DBRANCH SIZE支管尺寸R U N S I Z E 主管尺寸15 20 25 40 50 65 80100125150200250300350400 500 600 700 800 15 T20 RT T25 RT RT T40 RT RT RT T50 B B RT RT T65 B B B RT RT T 80 B B B B RT RT T 100 B B B B RT RT RT T 125 B B B B RT RT RT RT T 150 B B B B W RT RT RT RT T 200 B B B B W W W RT RT RT T 250 B B B B W W W RT RT RT RT T300 B B B B W W W W RT RT RT RT T 350 B B B B W W W W W RT RT RT RT T 400 B B B B W W W W W RT RT RT RT RT T 500 B B B B W W W W W W W RT RT RT RT T 600 B B B B W W W W W W W RT RT RT RT RT T 700 B B B B W W W W W W W W RT RT RT RT RT T 800B B B B W WW W W W W W W RTRT RTRTRTTNotes: 备注:B=Half Coupling ( specify run size x branch size ) 承插焊半管接头 ( 标注: 主管尺寸 x 支管尺寸 )W = Weldoutlet ( specify run size x branch size ) 对焊管接台 ( 标注: 主管尺寸 x 支管尺寸 ) T = Equal Tee 等径三通RT = Reducing Tee 异径三通SI = Stub In ( minimum size of fillet weld is 10mm ) 支管与主管直接焊接 ( 填角焊的高度最小为10mm) Applicable Piping Class:适用的管道等级: S6A;S6B;S6C;S6D;D6A;C6A;C6CBRANCH SIZE支管尺寸R U N S I Z E 主管尺寸15 20 25 40 50 65 8010012515020025030035040050060015 T 20 RT T 25 RT RT T 40 RT RT RT T 50 W W W RT T 65 W W W W RT T 80W W W W RT RT T 100 W W W W RT RT RT T 125 W W W W W RT RT RT T 150 W W W W W W RT RT RT T 200 W W W W W W W RT RT RT T 250 W W W W W W W RT RT RT RT T 300 W W W W W W W W RT RT RT RT T 350 W W W W W W W W W RT RT RT RT T 400 W W W W W W W W W W RT RT RT RT T 500 W W W W W W W W W W W RT RT RT RT T 600WWWWWWWW W W W W RT RT RT RTTNotes: 备注:W = Weldoutlet ( specify run size x branch size ) 对焊管接台 ( 标注: 主管尺寸 x 支管尺寸 ) T = Equal Tee 等径三通RT = Reducing Tee 异径三通SI = Stub In ( minimum size of fillet weld is 10mm ) 支管与主管直接焊接 ( 填角焊的高度最小为10mm) X = Reducing Tee +Reduce 异径三通+ 异陉管Applicable Piping Class: 适用的管道等级:S9A;S9B;S9C;S15A;C6D;C9A;C9BBRANCH SIZE支管尺寸R U N S I Z E 主管尺寸15 20 25 40 50 65 80 100125 150 200 250 300 350 40015 T20 RT T 25 RT RT T 40 RB RT RT T 50 RB RB RT RT T 65 RB RB RB RT RT T 80RB RB RB RB RT RT T 100 RB RB RB RB RT RT RT T 125 150 200 250 300 350 400Notes: 备注:T = Equal Tee 等径三通 RT = Reducing Tee 异径三通 RB = RT +Bushing异径三通 + 内外螺纹接头 Applicable Piping Class: 适用的管道等级:G1ABRANCH SIZE支管尺寸R U N S I Z E 主管尺寸15 20 25 40 50 65 80 100 125 150 20015 Th 20 RTh Th 25 RTh RTh Th 40 Th+U RTh RTh Th 50 Th+U Th+U RTh RTh Th 65 RTn RTn RTn RTn RTn Tg 80 RTn RTn RTn RTn RTn RTj Tg 100 RTn RTn RTn RTn RTn RTj RTj Tg 125 RTn+U RTn+U RTn+U RTn RTn RTj RTj RTj Tg 150 RTn+URTn+U RTn+U RTn RTn RTjRTj RTj RTj Tg200250 300 350 400Notes: 备注:Th = Equal Tee (Screwed)等径三通 (螺纹) RTh = Reducing Tee (Screwed) 异径三通 (螺纹)Tg = Equal Tee (Grooved joint, Victaulic style 002) 等径三通 (沟槽连接, Victaulic 002 型)RTj = Mechanical Branch Tee (Grooved joint w/ grooved branch, Victaulic style 920)机械式分支三通 (沟槽连接, 支管为沟槽接口, Victaulic 920 型)RTn = M echanical Branch Tee (Grooved joint w/ screwed branch, Victaulic style 920N)异径三通 (沟槽连接, 支管为螺纹接口, Victaulic 920N 型)U = Bush (Screwed)内外螺纹接头 (螺纹)Applicable Piping Class: 适用的管道等级: G1B附表1 地下（公制管）与地上（英制管）管道连接方式列表：管子公称直径(DN) 公制管子外径(mm)英制管子外径(mm)连接方式25 32 33.7 现场打磨后，直接焊接32 38 42.4 按注1采用法兰连接40 45 48.3 按注1采用法兰连接50 57 60 现场打磨后，直接焊接65 76 76 直接焊接80 89 89 直接焊接100 108 114 按注1采用法兰连接125 133 140 按注1采用法兰连接150 159 168 按注1采用法兰连接200 219 219 直接焊接250 273 273 直接焊接300 325 325 直接焊接350 377 356 按注2采用异径管连接400 426 406 按注2采用异径管连接450 478 457 按注2采用异径管连接500 530 508 按注2采用异径管连接600 630 610 按注2采用异径管连接700 720 711 按注2采用异径管连接800 820 813 按注2采用异径管连接900 920 914 按注2采用异径管连接1000 1020 1016 现场打磨后，直接焊接1100 1120 1118 现场打磨后，直接焊接1200 1220 1224 现场打磨后，直接焊接1300 1320 1321 现场打磨后，直接焊接1400 1420 1420 直接焊接1500 1520 1524 现场打磨后，直接焊接1600 1620 1620 直接焊接1800 1820 1820 直接焊接2000 2020 2020 直接焊接2200 2220 2220 直接焊接2400 2420 2420 直接焊接注1：公制端采用PN16 HG/T20592-2009B RF, 英制端采用PN16 HG/T20592-2009A RF 法兰连接。
HDPE双壁波纹管材料
H D P E双壁波纹管材料 Revised by Petrel at 2021H D P E双壁波纹管HDPE双壁波纹管产品介绍“神舟”高密度聚乙烯双壁波纹管（以下简称HDPE双壁波纹管）作为一种新型轻质管材，具有重量轻、耐外压、卫生性能好、施工快、寿命长等优点，同时化学性质稳定，且具有良好的电绝缘性，耐老化和耐环境开裂能力强，适用温度范围宽，且具有良好的综合机械性能，承压能力强，综合工程造价更具优势，在无压排水、排污及通信电缆工程领域能为广大用户节约大量资金和施工时间，是传统排水排污管材的理想替代产品。
[管材特性]★结构独特，强度高，抗压耐冲击;★内壁平滑，摩阻小、过流量大;★连接方便，接头密封好，无渗漏;★重量轻、施工快捷，降低费用;★埋地使用寿命达五十年以上;★聚乙烯属于碳氢聚合物，分子无极性，耐酸碱腐蚀;★原料为绿色环保材料，无毒、不腐蚀、不结垢，可回收再利用;★适用温度范围宽,－60℃的环境中管道不破裂,输送介质的最高温度为60℃;★综合工程造价与混凝土管基本相当，运营成本低;★有良好的快速裂纹传递抵抗能力，高应力抗开裂能力和低刮痕敏感度;★高韧性管材，断裂的伸长率超过500%，对管基不均匀沉降的适应性强;★土质良好的情况下无须基础密度 1.35~1.50g/cm3连接密封试验压力0.05MPa,恒温15min,无渗漏破裂环柔性试样圆滑，无反向弯曲，波破裂，两壁无脱开烘箱试验无分层、开裂[管材实图][连接示意图]HDPE双壁波纹管材规格尺寸：单位mm公称内径DN/D最小平均内径din.min最小层压壁厚e.min最小内层壁厚e1.min最小层口深度A.min255 255 1.7 1.4 55300 294 2.0 1.7 64400 392 2.5 2.3 74500 490 3.0 3.0 85600 588 3.5 3.5 96800 785 4.5 4.5 1181000 985 5.0 5.0 1401200 1185 5.0 5.0 162[性能比较要点][管材应用范围]●市政工程雨水、污水排放●工业废水排放、小区排水工程●盐业输卤、渔业输水●矿井通风、排水工程●农林排灌●凿井工程的井壁管（开孔的双壁波纹管）●水利工程●低压电缆与通信电缆护套管。
钢带管产品介绍
《埋地排水用钢带增强聚乙烯（PE）螺旋波纹管》产品介绍一、埋地排水用钢带增强聚乙烯（PE）螺旋波纹管产品简介宜昌阿基米德管业有限公司销售生产的“水之翼”牌埋地排水用钢带增强聚乙烯（PE）螺旋波纹管以聚乙烯为外层基体材料，以表面涂敷高性能粘结树脂，并弯曲成型的钢带波形体为主要支撑结构，在生产线上通过缠绕、挤塑复合成整体的螺旋波纹管材。
“水之翼”牌产品将钢材的高刚度，高强度和塑料的耐腐蚀，耐磨损和柔韧性等优点结合起来，不仅可以使管材达到SN8，SN12.5,SN16三个环刚度，而且还解决了钢材的防腐蚀问题，弥补了较大直径全塑料管埋地排水管环刚度直达到SN8的弱点。
“水之翼”牌管道系统采用热熔挤出焊接，热收缩带，电熔带等方式连接，适应各种不同工程，工况需要，较好地满足了密封性和连接方便的要求。
管道应用前景广阔，是目前替代大口径传统排水管的首选产品。
该管材标准内规定公称环刚度为SN8, SN12.5,SN16，目前我公司生产规格为：DN600mm-DN2000mm。
管材长度一般为为9米和12米，也可根据客户要求加工定做。
为保证我公司产品的质量，我公司生产产品均按照管材执行标准CJ/T225-2006的规定做了出厂检验检验项目，按标准要求，每次的出厂产品必须从仓库抽样，进行出厂项目物理性能检验和外观检验，合格者方可发货。
出厂物性检验项目包括：环刚度、环柔性、烘箱试验等。
二、管材的特点和应用范围“水之翼”牌埋地排水用钢带增强聚乙烯（PE）螺旋波纹管的结构如下图所示：图1 管材结构示意图从上图可知，钢带增强聚乙烯（PE）螺旋波纹管的特点是以高密度聚乙烯(PE)为基体(内外层)，将表面涂敷粘接树脂的钢带成型为波形而作为主要支撑结构，并与聚乙烯材料缠绕复合成整体的螺旋波纹管。
因此，本产品能将钢材的高刚度、高强度和塑料的耐腐蚀、耐磨损和柔韧性等两种材料的优良性结合起来，不仅可使管材达到SN8、SN12.5、SN16三个环刚度，而且解决了钢材的耐腐蚀问题，弥补了较大直径全塑料埋地排水管一般环刚度只能达到SN8的弱点。

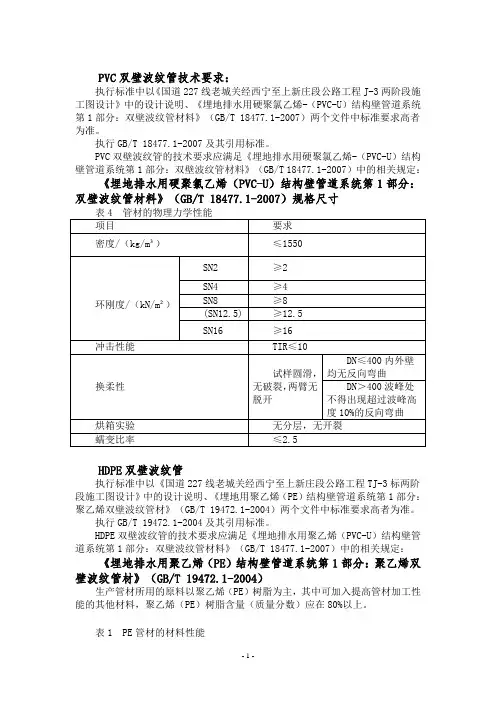

PVC双壁波纹管技术要求
