硅酸钙板生产工艺培训
如何减少粉料被带走（3）
3、不正确脱水的表象 太大---掉坯，分层 太小—粘筒 局部不均---水印
若45%的真空后水分，其局部不均在5个百分点以上就很容易出现水印 局部不均的原因： 毛布频繁跑偏 真空面板布置不好
重要提示
保持真空梯度 不要过分脱水
四、水循环系统
水循环作用
说是要求有稳定的打浆浓度和回料浓度。
浓度和产品物理性能
1、稀浆薄料，纤维利用率高，产品密实度也好，所以，一般来讲， 一些高密度高强度的板材需要按这种方式控制。
2、但当纤维吸附性不好时，稀浆薄料的生产方式会使料浆中粉料流 失量难以控制，使实际材料配比改变，反而无法保证产品物理性能。
3、当生产中低密度的产品时，浓度控制在13%～15%，其产品物理 性能就可以保证。
浆机碎纸5分钟后将水加满并放至A储浆池，木浆浓度控制在3.0%±0.15%。 5、磨浆程序，A储浆池----450磨机----B储浆池----450磨机----储浆罐----
使用罐 6、磨浆过程控制 7、磨机开机时应先通清水，待运行正常后再泵入木浆，关闭清水；关磨机前
应用清水清洗好磨片。
托贝莫来石与强度的形成
托贝莫来石结晶良好，性能稳定，通常情况下，硅酸钙板的水化产物应以托 贝莫来石为主，并允许有适当的CSH(B)，这样，板材的物理力学性能就能得 到保证。在所有硅酸钙水化物中，硬硅钙石的收缩最小，强度最高，但相对 托贝莫来石和CSH(B)，硬硅钙石的合成温度更高，合成时间也长得多，所以 实际生产中，至形成托贝莫来石为主的水化物时，就可以停止蒸压。
蒸压养护
JC/T564-2008《纤维增强硅酸钙板》对蒸压养护的定义： 蒸压养护指硅钙板生产过程中，制成的料坯送入压蒸釜中，经约(0.8～ 1.0)MPa、180℃左右的高压、高温作用，促使激发原料中硅质-钙质 材料的活性，促进发生水化反应，生成主要水化物为C5S6H5的托贝莫 来石结晶体和一定数量胶结体而产生强度的过程。
反应原理
石灰与硅质材料的反应。在水热条件下，Ca(OH)2首先与SiO2颗粒表面发生 反应，生成高碱性水化硅酸钙，随后高碱性水化硅酸钙又与内部未反应的 SiO2颗粒反应，相继生成低碱性水化硅酸钙，直至生成硬硅钙石（C6S6H）。 其变化过程如下：
C+S+H→C2SH(A)→CSH(B)→C5S6Hn→C5S6H5→C6S6H
真空系统的布置
足够的自然脱水段 负压从小到大建立 一般第一级须由风机完成 注意风量的匹配
脱水时会发生
为什么加水？ 匀浆，分散
脱水时会发生什么情况？ 带走粉料
危害： 1、改变材料比例 2、分层
如何减少粉料被带走(1)
1、毛布的使用 毛布的作用：
排出多余水分，留住固体 传递动力 毛布知识 抗拉断裂强度/抗拉变形率/透气率/耐酸碱性/单重/规格 毛布性能的保持 正确的清洗：水/水压/洗涤/清洗时机/清洗时间
●浆料浓度控制的重要性 1、合适的浓度范围是保证产品物理性能的重要条件。 2、稳定的浓度可以使板材的厚度和厚度不均度更容易控制。
浓度和料浆均匀
1、料浆均匀主要由打浆工序决定，包括打浆的浓度和打浆时间。 2、打浆的浓度和打浆时间与所选的原材料、设备参数有关。经验表明16%-
20%的打浆浓度，料浆均匀性较好；在没有干粉混合过程的打浆时间一般需
木浆纤维处理程度的评价方法： 理想的木浆纤维：有足够的长度，保证纤维能与多个的硅酸钙晶体胶结，使板 材有合理的物理力学性能；有足够的比表面积，保证纤维有好的吸附性和分 散性，在生产中才会有好的固体保持率，使板材不出现分层。
木浆浆叩解度的概念： 叩解度是一定数量的木浆纤维在一定时间、空间的滤水能力的表达；实际上是 间接判断木浆纤维分散能力；在某个细度级别，分散能力是与比表面积直接 关联的。
为什么要水循环？ 合理利用水，减少排放； 保持水的碱度； 冬季保持水温。
水循环的目标？ 做到零排放。
做到零排放
内循环排放——尽量少 外部排放——零排放
如何做到零排放 1、水循环系统的完善 2、合理利用回水打浆/碎纸 3、保持管道不堵 4、用水平衡 5、废料及时回用
硅 酸 钙 反 应 图
流浆法制板工艺简述
流浆制板机（以下简称流浆机）由流浆箱、无端毛布、打布器、真空箱、转 向辊道、清洗管、成型筒、加压系统、毛布调偏装置、小料层切断装置及毛 布驱动装置等部件组成。
贮浆机中的料浆进入流浆机流浆箱之前,为消除料浆中的团块,需通过磨浆机进 行处理 。经过磨浆机的料浆进入预搅拌罐，使料浆保持稳定的储量，及相对 稳定的浓度。之后，预搅拌罐内的料浆通过浆管进入流浆机的流浆箱。
不容易被抓住的，木浆叩解度越高 4、叩解度的调节 流量
注意：
磨机开机时应先通清水，待运行正常后 再泵入木浆，关闭清水；关磨机前应用 清水清洗好磨片。
木浆纤维处理作业指导书
1、遵守安全、设备、工艺操作规程及各项厂规厂纪。 2、提前15分钟到班，穿戴好防护用品，做好班前准备工作。 3、按要求计量每罐木浆板重量，计量误差为1%。 4、碎浆，将计量好的木浆板投入碎浆机并加水至碎浆机罐约3/4处，开启碎
如何减少粉料被带走(2)
2、正确的脱水过程 保持真空梯度 不要过分脱水 脱水情况的判断： （1）通过真空表数值判断 （2）通过真空箱的放气阀开启度判断 （3）观察毛布上浆料的水纹 （4）观察真空脱出回水的浓度 （5）检查真空水分
重要前提： 保持真空度的稳定 真空箱面板设置 真空箱的清洁 各连接法兰的密封 均匀的毛布透气率 毛布不严重跑偏 真空泵的工作状况
2、所以，通过调节浓度（稳定浓度）比通过调节流量来控制厚度更合理。 3、另外，事实上，浓度的稳定也是保证产品物理性能的重要条件。 4、所以，先进生产线的流浆箱都是定浆量（过量供浆，溢流定量），再设定
成型圈数，当厚度不满足要求时调节浓度直至满足。 5、为不使流量频繁调节或者改变量太大，要求有稳定的储池浓度，进一步来
水泥与硅质材料的反应。在常温条件下，C3S水化生成C2SH2并析出Ca(OH)2， C2S水化生成C2SH2，但它们基本不与硅质材料反应。在水热条件下，水泥与 硅质材料的反应分为两个方面：一方面，上述的水化物和SiO2作用逐渐由高 碱水化物转化为低碱水化物CSH(B)及托贝莫来石；另一方面，水泥析出的 Ca(OH)2与SiO2水热合成托贝莫来石。
8、 磨浆流量为20～25m3/h，即每小时磨7～8罐浆。但磨浆流量的控制与
如何保持管道不堵 连续均匀使用管道，保持24h连续生产 长时间停机时注意间断的排放水 注意关闭管道的顺序
保持洗涤水清
清洗毛布的水怎么是浑浊的？
1、回水罐沉淀不好
2、地面清水池抽上的水是浑的----在未清理清水池前不抽水
3、清水罐沉淀物太多----合理使用 回水
为什么回水罐沉淀不好？ 1、进水量及浓度 2、使用量 3、缓冲罐 4、回水罐沉淀物
郑州登电豫嵩新型装饰板业有限公司
ZHENGZHOU YUSONG BOARD CO. , LTD.
硅酸钙板生产工艺培训
2013年8月
内容提要
1.--------生产工艺原理 2.------制浆系统 3.------真空系统 4.------水循环系统 5.------生产线岗位操作 6.------常见问题处理
的用水浓度会更接近。 6、打浆效果和设备状况有关，要求保持打浆罐的当降低浆料浓度，其分散性会好转。 2、但浓度太低，会加大真空系统负担，并且实际上料浆中粉料流失的相对量
会增加。
3、按目前的浆料设计，合适的浓度是13%～15%。
4、当浓度超过17%，料浆的分散将很差，此时纤维的利用率很低，板材的很 多物理性能会受到影响。
重要提示
真空脱水过大会使回水浓度提高，此时如果混水罐的回水无法及时沉 淀并被使用，将会使清水罐水变混而影响生产。
当发现回水无法沉淀时应停机查明原因，做出改善，否则会造成恶性 循环，而无法生产。
五、岗位要点
木浆纤维处理
1、木浆纤维的浓度 定量的水+定量的浆板 2、磨机的电流 磨机的运行状况 听磨片的声音 3、叩解度的感觉 用手去抓木浆，同样浓度的情况下，越
要5min～10min。 3、但抽浆时浓度应与放浆浓度适应：不超过17%，准确来说是13%～15%，
此时的水位在3/4处. 4、所以打浆浓度控制应分两步：在打浆主要阶段水位应控制在2/3处，快抽
浆时将水加到3/4处再搅拌0.5min后抽浆。 5、但实际浓度也和打浆用水浓度有关。所以要求打浆应均匀进行，这样每次
4、当浓度超过17%，料浆的分散将很差，此时纤维的利用率很低， 板材的很多物理性能会受到影响，所以严禁流浆浓度超过17%。
三、真空脱水系统
真空系统的作用
1、流浆浓度15%（85%的水分）→入筒水分45%左右 2、自然脱水5～10个百分点 3、余下的30～40个百分点由真空系统完成
流浆法的制板原理如下:纤维水泥料浆通过流浆箱直接流到运行中的无端毛布 上形成薄料层,然后当毛布行经若干个真空箱时,使薄料层的水份渐渐脱去一部 份水, 脱水后的薄料层继续随毛布到达成型筒时，随着成型筒对薄料层的加压 作最后一次脱水，成型筒表面与毛布表面相比单位接触面大，薄料层就脱离 毛布附着在成型筒上缠绕成料坯，当料坯达到规定厚度时，由测厚仪发出信 号，自动扯坯落入接坯机上。毛布上残留的颗粒或纤维经打布器、冲洗管后 清洗后，继续循环运动。从真空箱排出的大量回水和清洗毛布的水，通过水 泵将回水送往回水罐中进行沉淀.沉淀下来的物料继续返回到流浆机制板.回水 罐中的混水用来打浆, 回水罐中经沉淀的清水溢流至清水罐储存,用来清洗流 浆机的毛布、疏解纤维浆或冲洗地面及设备用。
800万一出四硅酸钙板生产工艺培训
维
再生纤维： 粘胶纤维、铜氨纤维等
分 化学纤维
纤维的用途
1.农林水产：鱼网、绳索等； 2.产业用纤维：无纺布、飞行伞、电磁波屏蔽材料等； 3.衣料、服装； 4.室内装饰材料：窗帘、地毯等； 5.安全服：耐热服、防弹服等； 6.环保：空气清新器、净水器、滤材、生物降解纤维； 7.医疗：人工血管、杀菌手术衣等；
主要内容：
1. 介绍与纺织工程相关的化学基本原理，即物质结构 基础知识、有机化学基础知识和定量化学分析的原 理及方法等；
2. 重点介绍染料、浆料、表面活性剂、高分子材料、
第三节 纺织化学的学习方法
纺织化学是纺织院校相关专业的必修课，涉 及纺织与化学两大学科。
1. 除学习化学有关知识外，再辅以纺织材料学、纺织工 艺学等知识的学习。 2. 查找相关的书籍、文献、杂志等，进一步扩大与本门 课程相关的知识和技术，提高学习兴趣和自学能力。 3. 记笔记、做作业、做实验、写报告、查文献是提高学 习能力的重要环节
第一节 纺织工业与化学的关系
我们的 衣、食、住、行 无不与化学有关，人人都 需要化学制品，我们生活在 化学的世界 里。
化学知识是纺织品加工的重要基础。
纤维是指长度比直径大千倍以上，直径只有几微 米或几十微米，并且具有一定柔韧性能的物质。
植物性纤维（纤维素纤维）： 棉、麻
纺 天然纤维
织
纤
动物性纤维（蛋白质纤维）： 毛、蚕丝
·天然彩色棉：含有天然色素的棉花品种；
·“Lyocell”纤维：用环保的 NMMO （N-甲基吗啉氧
化物）溶剂纺丝法生产纤维素纤维。
2. 动物绿色纤维的选用
甲壳素、羊毛、蚕丝、蜘蛛丝等。
以玉米为原料的可生物分解材料 ——聚乳酸纤维
硅酸钙板工艺流程
硅酸钙板工艺流程硅酸钙板是一种优质的建筑装饰材料，具有耐火、防潮、隔音、保温等特点，被广泛应用于室内装饰和墙体隔音工程。
下面将介绍硅酸钙板的工艺流程。
硅酸钙板的制造过程主要分为原料处理、配料、搅拌、浇注、养护和打磨等几个步骤。
首先是原料处理。
硅酸钙板的主要原料包括水泥、硅灰、石膏和纤维等。
这些原料在进入生产线之前需要进行粉碎和筛分，确保原料的均匀性和纯净度。
接下来是配料。
根据硅酸钙板的配方比例，将经过处理的原料按照一定比例混合在一起。
在配料过程中，需要根据产品的不同要求添加适量的添加剂，比如增强剂、减水剂等，以提高硅酸钙板的性能。
然后是搅拌。
将配料好的原料放入搅拌机中进行充分搅拌。
搅拌的目的是使原料中的各种成分充分混合，提高硅酸钙板的均匀性。
在搅拌的过程中，需要注意控制搅拌时间和转速，以确保产品的质量。
接下来是浇注。
搅拌好的原料放入浇注机中，在模具上进行浇注。
浇注的过程中，需要注意控制浇注速度和压实度，以确保产品的表面平整度和密实度。
然后是养护。
将浇注好的硅酸钙板放置在恒温恒湿的环境中进行养护。
养护的目的是使板材中的水分充分发生水化反应，提高产品的强度和稳定性。
养护时间一般为7-14天，根据板材的厚度和环境温湿度而定。
最后是打磨。
经过养护的硅酸钙板需要进行打磨，以提高表面的光洁度和平整度。
打磨的工艺可以采用手工打磨或机械打磨，根据板材的需求确定。
以上就是硅酸钙板的工艺流程。
通过以上的处理工艺，制造出的硅酸钙板具有均匀的成分、优异的性能和良好的美观效果。
硅酸钙板的加工工艺在不断创新和发展，将来有望实现自动化生产，为建筑装饰行业提供更多优质的材料。
硅酸钙板的制造工艺流程
硅酸钙板的制造工艺流程硅酸钙板是一种常用的建筑材料，具有优良的防火性能和耐用性。
下面将详细描述硅酸钙板的制造工艺流程，包括原材料准备、配料、搅拌、成型、养护等步骤。
1. 原材料准备硅酸钙板的主要原材料包括水泥、石膏、纤维素等。
这些原材料需要经过严格筛选和检测，确保其质量符合要求。
2. 配料将所需的水泥、石膏和纤维素按照一定比例进行配比。
通常情况下，硅酸钙板中水泥与石膏的比例为3:1，纤维素的加入量为总重量的1%~4%。
3. 搅拌将配好比例的原材料倒入搅拌机中进行搅拌。
搅拌时间和速度需要控制得当，以确保各种原材料能够均匀混合，并形成均匀的浆状物质。
4. 成型将搅拌好的浆状物质倒入模具中进行成型。
模具的尺寸和形状可以根据需要进行调整。
成型过程中需要控制浆状物质的流动性，以确保成型后的硅酸钙板表面平整且无空洞。
5. 养护将成型好的硅酸钙板放置在养护室中进行养护。
养护温度和湿度需要根据具体情况进行控制，通常在20℃左右，湿度为80%以上。
养护时间一般为24小时以上，以确保硅酸钙板能够达到预期的强度和硬度。
6. 切割经过养护后的硅酸钙板可以进行切割。
切割时需要使用专用工具，如电锯或切割机等，将硅酸钙板按照需求切割成所需尺寸。
7. 涂装（可选）经过切割后的硅酸钙板可以选择进行涂装处理。
涂装可以增加硅酸钙板的美观性和防水性能。
涂装时需要选择合适的涂料，并按照涂料说明进行操作。
8. 包装完成涂装（可选）后，硅酸钙板可以进行包装。
通常采用木质托盘或纸箱进行包装，以保护硅酸钙板的表面免受损坏。
9. 质检包装好的硅酸钙板需要进行质检。
质检内容包括外观质量、尺寸偏差、强度等指标的检测。
只有通过质检合格的硅酸钙板才能出厂。
10. 运输通过质检合格的硅酸钙板可以进行运输。
运输方式根据实际情况选择，可以是陆运、海运或空运等。
以上是硅酸钙板的制造工艺流程的详细步骤和流程。
每个步骤都需要严格控制，以确保最终产品符合要求。
在实际生产中，还需要根据具体情况进行调整和改进，以提高生产效率和产品质量。
硅酸钙板生产工艺

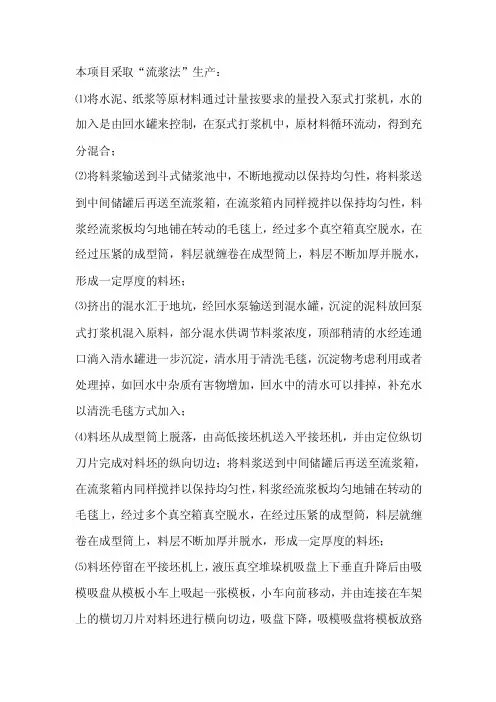

本项目采取“流浆法”生产：⑴将水泥、纸浆等原材料通过计量按要求的量投入泵式打浆机，水的加入是由回水罐来控制，在泵式打浆机中，原材料循环流动，得到充分混合；⑵将料浆输送到斗式储浆池中，不断地搅动以保持均匀性，将料浆送到中间储罐后再送至流浆箱，在流浆箱内同样搅拌以保持均匀性，料浆经流浆板均匀地铺在转动的毛毯上，经过多个真空箱真空脱水，在经过压紧的成型筒，料层就缠卷在成型筒上，料层不断加厚并脱水，形成一定厚度的料坯；⑶挤出的混水汇于地坑，经回水泵输送到混水罐，沉淀的泥料放回泵式打浆机混入原料，部分混水供调节料浆浓度，顶部稍清的水经连通口淌入清水罐进一步沉淀，清水用于清洗毛毯，沉淀物考虑利用或者处理掉，如回水中杂质有害物增加，回水中的清水可以排掉，补充水以清洗毛毯方式加入；⑷料坯从成型筒上脱落，由高低接坯机送入平接坯机，并由定位纵切刀片完成对料坯的纵向切边；将料浆送到中间储罐后再送至流浆箱，在流浆箱内同样搅拌以保持均匀性，料浆经流浆板均匀地铺在转动的毛毯上，经过多个真空箱真空脱水，在经过压紧的成型筒，料层就缠卷在成型筒上，料层不断加厚并脱水，形成一定厚度的料坯；⑸料坯停留在平接坯机上，液压真空堆垛机吸盘上下垂直升降后由吸模吸盘从模板小车上吸起一张模板，小车向前移动，并由连接在车架上的横切刀片对料坯进行横向切边，吸盘下降，吸模吸盘将模板放臵于堆垛小车上，吸板吸盘吸附板坯后吸盘上升，小车向后移动，吸盘下降，吸板吸盘将板坯放臵于堆垛小车的模板上，吸模吸盘再次吸起一张模板，上升，完成一次真空堆垛及堆垛周期；⑹切边下来的余料由接坯机输送带输送至回料搅拌机，在回料搅拌内搅拌后送至斗式储浆池回用；⑺将堆垛完成的板、模小车推入蒸气养护房养护，经过一定周期推出养护房进行脱模；⑻脱模机将板坯和模板分开堆放，一定数量的板坯上放臵一块蒸养垫板；⑼将垫有蒸养垫板的板坯推入蒸养釜内进行一定时间的高压蒸养；⑽将经过高压蒸养的板坯放入烘干房内烘干以去除板内的水份；⑾板坯进入磨边倒角机磨边倒角，将板坯光滑地加工至规定的尺寸；⑿检验合格后，硅酸钙板可以出厂.。
硅酸钙板生产方法
硅酸钙板是一种建筑材料，常用于隔墙、隔热和隔音等应用。
以下是一种常见的硅酸钙板生产方法：
原料准备：准备硅石粉、石膏、纤维素、填料等原料，并按照一定的配方比例进行称量。
原料混合：将称量好的硅石粉、石膏、纤维素和填料等原料放入混合搅拌机中，进行充分的搅拌和混合，以确保原料均匀混合。
加水混合：将适量的水逐渐加入到混合搅拌机中，同时继续搅拌和混合，直到形成均匀的浆状物。
浆料制备：将混合好的浆料倒入浆料桶或模具中，使其充分充填，并使用振动台或振动器进行震实，以排除气泡并提高浆料的致密性。
固化和干燥：将填充好的浆料桶或模具置于恒温恒湿的环境中，进行固化和干燥。
这可以采用常温固化或高温蒸汽固化的方式。
切割和修整：待硅酸钙板完全固化和干燥后，进行切割和修整，以获得所需的板材尺寸和形状。
成品包装：对切割和修整好的硅酸钙板进行清洁和检查，然后进行包装和标识，以便运输和存储。
需要注意的是，不同生产厂家和生产工艺可能会有一些差异，因此具体的硅酸钙板生产方法可能会有所不同。
上述步骤仅作为一种常见的生产方法参考。
在实际生产中，应根据具体的工艺要求和技术规范进行操作，并遵循相关的安全操作规程。
保温型硅酸钙板的生产方法
保温型硅酸钙板的生产方法保温型硅酸钙板，作为一种新型环保建材，具有优良的保温隔热性能和抗压强度，广泛应用于建筑墙体和屋顶的保温隔热领域。
本文将介绍保温型硅酸钙板的生产方法，从原料准备到成品制作过程，详细阐述其生产流程和技术要点，以期为相关行业提供有益的指导和参考。
一、原料准备保温型硅酸钙板的主要原料包括硅酸钙水泥、矽质灰、硅酸钙粉末、纤维增强剂等。
在生产过程中，这些原料需要经过精确的配比和混合，以确保最终产品的质量和性能。
一般来说，硅酸钙粉末的含量在70%~85%，矽质灰的含量在15%~25%，同时根据需要可以添加适量的纤维增强剂，以增强硅酸钙板的强度和耐用性。
二、生产流程1. 原料的筛选和预处理：首先将硅酸钙水泥、矽质灰等原料进行筛选，并进行精确的配比，以确保每个原料的含量和比例符合生产要求。
然后将原料进行预处理，如石料的破碎、矽质灰的烘干等，以提高原料的适用性和流动性。
2. 混合料的制备：将经过预处理的原料按照一定的配方和比例投入到混合设备中进行搅拌和混合。
通过搅拌混合，使各种原料充分混合均匀，形成均一的混合料。
3. 板材成型：将混合料倒入模具中，并通过振动、压实等工艺加工，使混合料在模具中成型。
根据需要，还可以在板材表面进行纹理处理和装饰。
4. 养护和干燥：成型完毕的硅酸钙板需要进行养护和干燥，以确保其稳定性和强度。
通常采用自然养护和高温干燥相结合的方法，经过一定的时间后，硅酸钙板即可达到预期的强度和性能。
5. 检验和包装：完成硅酸钙板的制作后，需要进行质量检验和包装。
通过检验，确定产品的质量和规格是否符合要求。
然后采用适当的包装材料将硅酸钙板进行包装，并做好适当的标识，以便后续的储运和使用。
三、技术要点1. 原料筛选和配比的准确性：保证原料的质量和配比的准确性是生产保温型硅酸钙板的关键。
只有在原料配比准确的前提下，才能保证产品的稳定性和性能。
2. 制备过程中的搅拌和混合：在搅拌和混合过程中，需要确保混合料充分搅拌均匀，以提高产品的一致性和稳定性。
硅酸钙板流浆法生产工艺
硅酸钙板流浆法生产工艺
硅酸钙板流浆法生产工艺是一种利用硅酸钙固化剂来制造硅酸钙板的工艺方法。
下面将详细介绍硅酸钙板流浆法生产工艺。
首先，要准备好生产所需的原材料，包括硅酸钠、氢氧化钙、水和其它添加剂。
其中硅酸钠是主要的原料，而氢氧化钙用于调节硅酸钙板的韧性。
然后，按照一定的比例将硅酸钠、氢氧化钙和水混合，形成硅酸钙浆料。
在混合的过程中需要控制好混合工艺参数，确保浆料的均匀性和流动性。
接下来，将混合好的硅酸钙浆料倒入模具中，模具可以使用金属模具或者木质模具。
在倒入浆料之前，需要将模具的内壁涂上脱模剂，以便于在硅酸钙板固化后脱模。
然后，将填充好的模具放置在恒温恒湿的环境中，让硅酸钙板在一定的时间内进行固化。
固化的时间一般为24-48小时，具体时间取决于环境温度和湿度。
最后，将固化好的硅酸钙板从模具中取出，并进行后续的加工和包装。
加工可以包括切割、打磨、喷涂等工艺，最终得到制成品。
总而言之，硅酸钙板流浆法生产工艺是一种利用硅酸钙固化剂的方法来生产硅酸钙板的工艺。
通过控制混合工艺参数、固化
时间和后续加工，可以得到质量稳定、性能优良的硅酸钙板产品。
硅酸钙板生产工艺流程
硅酸钙板生产工艺流程一、原料准备硅酸钙板的主要原料是水泥、石膏、纤维素纤维等。
首先需要对原料进行准备和配比。
水泥和石膏按一定比例混合，纤维素纤维也需进行预处理。
二、搅拌混合将准备好的原料加入搅拌机中进行混合。
搅拌机能够将原料充分混合，使其均匀分布。
同时，根据需要可以添加适量的添加剂，如增强剂、防水剂等，以提高硅酸钙板的性能。
三、浇筑成型混合好的料浆被倒入模具中，通过机械震动或振动平台来排除气泡并使料浆充分填充模具。
浇筑后，需要使用压力机进行压实，使料浆更加紧实。
四、养护浇筑成型后的硅酸钙板需要进行养护。
养护的目的是使板材中的水分慢慢蒸发，同时增加硅酸钙板的强度和稳定性。
养护条件包括恒温、恒湿和通风等。
五、切割加工养护完毕后，硅酸钙板需要进行切割加工。
根据需要，可以将板材分割成不同尺寸和规格的产品。
切割加工可以使用手工切割或机械设备进行。
六、干燥切割加工后的硅酸钙板需要进行干燥处理。
干燥的目的是去除板材中的残余水分，提高硅酸钙板的稳定性和强度。
干燥的方法可以是自然风干或使用烘箱等设备。
七、包装入库经过干燥处理后的硅酸钙板可以进行包装入库。
包装的方式多样化，可以根据需要选择合适的包装材料和方式。
包装后的硅酸钙板可以存放在仓库中待售或运输。
硅酸钙板生产工艺流程包括原料准备、搅拌混合、浇筑成型、养护、切割加工、干燥和包装入库等步骤。
每个步骤都需要精确控制，以确保硅酸钙板的质量和性能。
硅酸钙板作为一种新型建筑材料，具有轻质、耐火、隔音等特点，广泛应用于建筑工程中。
通过科学的生产工艺流程，可以生产出高质量的硅酸钙板，满足不同项目的需求。
第七章 纤维增强硅酸钙板
第七章纤维增强硅酸钙板本章包括掺加不同增强材料（有机和无机纤维）、不同生产工艺的纤维增强硅酸钙板（简称硅钙板），主要用于一般工业和民用建筑的隔墙和吊顶。
第一节品种、规格、技术要求和运输、贮存一、品种按生产工艺不同和实际使用要求区分、有隔墙板和吊顶两种。
二、规格1、性能注：摘自《纤维增强硅酸钙板》（沪Q/NJ—536—90）。
四、运输、贮存产品出厂前应成垛包装，包装底部垫有平整而不致弯曲的木条，每垛每度不宜超过1.2m，然后用铁皮或包装带打包，若未用木格上盖时，包装的板边部位应垫毛毡护边；对需铁路运输的产品除包装底部的木格垫条不得弯曲外，每垛四角处应用木条钉成直角形护角捆装；对不满一垛或未经包装的板材散装运输时，必须轻搬轻放，堆叠整齐，板垛中不得夹入碎块和杂物，装妥后要用绳子捆牢。
产品应按不同规格分别堆放的坚实、平整的场地上或库房中，如用楞木支垫，楞木宽度应大于60mm，长度相当于板宽，楞木的支垫点间距一般为500mm；在场地或库房中以一垛高度平堆，每垛高度不宜超过1.2m，如需双层叠堆，层与层之间的支垫点必须在同一垂线位置。
第二节硅酸钙板隔墙一、作业条件（一）施工准备主体结构完工，地面完成混凝土垫层或水磨石完成初磨后，才可弹出定位线、边界线和门洞位置。
（二）工具墙板安装和嵌缝的主要工具有射钉檐、电动冲击钻、板锯、靠尺、线锤、开刀、托板、铲、灰槽等。
（三）辅助材料射钉、自攻螺丝、膨胀螺栓、嵌缝腻子、接缝纸带、聚氯乙烯油膏、金属压条等。
二、隔墙构造(1)硅酸钙板隔墙，一般采用轻钢龙骨为骨架，轻钢龙骨骨架参见本篇第十章；隔墙有单层板隔墙和双层板隔墙之分。
(2)隔墙的限制高度一般≤6m，墙高和主龙骨间距有关，当主龙骨采用轻钢龙骨C75系列时，隔墙高度≤600mm，墙高要求3500～4500，主龙骨间距为≤450mm，墙高要求4500～6000mm，主龙骨间距为≤300mm。
(3)主龙骨间距应视面板宽度而定，一般水平间距为300～600mm；垂直方向每隔1200~1600mm 加一道横撑龙骨。
硅酸钙板施工工艺(1)
保温装饰板编制单位：编制人：编制日期：目录一、装饰一休板施工流程图 (3)二、保温装饰一体板详细施工工艺 (3)1、项目采用保温装饰板系统须具备的条件 (3)2、保温装饰板系统施工对基层的要求 (4)3、保温装饰板施工前现场放样 (6)4、保温装饰板现场精确裁板 (7)5、面板开槽 (9)6、调配专用粘结砂浆 (10)7、安装首层板托架 (10)8、粘贴保温装饰板 (11)9、安装锚固件 (13)10、填充嵌缝材料 (15)11、打（中性）耐候硅酮密封胶 (16)12、安装系统透气阀、排水装置（可根据设计要求，选用） (17)13、揭保护膜与板面清洁 (17)14、成品保护与验收准备 (18)三、保温装饰一体板细部节点构造 (18)一、保温装饰一休板施工流程图二、保温装饰一体板详细施工工艺1、新建项目采用保温装饰板系统须具备的条件1）保温装饰板系统的施工应在主体结构工程验收合格后进行，施工前应对基层墙体质量进行检查验收。
基层墙体应符合现场行国家标准《混凝土结构工程施工质量验收规范》GB50204 和《砌块结构工程施工质量验收规范》GB50203 的有关规定。
墙体的水泥砂浆找平层平整度、顺直度等应达到《建筑装饰装修工程质量验收规范》GB50210-2018 中普通抹灰的验收标准，并进行隐蔽工程验收。
2）门窗框或附框应安装完毕，并在与墙体连接处预留保温装饰板收口尺寸，预留位置及保温节能需达到相关设计和质量要求。
3）外墙面上的雨水管卡、预留铁件、设备穿墙管道等安装，事先与保温装饰板安装协调配合。
4）基层墙面应坚实平整，水泥砂浆找平层与基层墙体粘结牢固，且施工前应经过清理。
5）在基层墙体做拉拔实验，基层墙体拉拔强度不应低于 0.3MPa，保温装饰板现场拉拔试验不低于保温装饰板本身强度，且保温层破坏，如果基层墙体破坏，则基层墙体需要处理符合要求后，再进行粘锚施工。
6）如基层（混凝土墙及填充墙等）不抹灰或者平整度严重不达标等，不符合保温装饰板系统施工要求的情况下，必须经过公司技术部门认证，出专项处理方案后才可确定是否适用保温装饰板系统。
