预应力钢筒混凝土管安装方法
预应力钢筒混凝土管安装施工工艺
预应力钢筒混凝土管安装施工工艺内容提要：大口径预应力钢筒混凝土管目前已广泛应用于长间隔输水干线、压力倒虹吸、城市供水工程、有压输水管线、压力排污干管等。
根据现场施工经验，简要介绍大口径预应力钢筒混凝土管的安装施工工艺。
关键词：预应力钢筒混凝土管；安装工艺预应力钢筒混凝土管( Prestressed Concrete Cylinder Pipe，简写PCCP)是指在带有钢筒的高强混凝土管芯上缠绕环向预应力钢丝，再在其上喷制致密的水泥砂浆保护层而制成的输水管。
PCCP管道承受内外压较高、接头密封性好、抗震能力强、施工方便快捷、防腐性能好、维护方便等特性，并具有适用范围广，经济寿命长、安装方便、抗震性能好，基本不漏水等优点。
下面以DN2000的PCCP管道安装为例简要介绍一下预应力钢筒混凝土管的安装施工工艺。
总体施工工艺流程如下：管材及构件进场时，应仔细检查钢管的出厂质量证明书、使用说明书、试验报告、安全注册证书等。
管道铺设是在沟槽和管道基础经监理验收合格后进行，对管材质量进行严格检查合格后，方可下管安装。
1.布管DN2000的PCCP管最大重量为3.2t/m，每节长6米，重约20t，为减少沟槽上机械的移动和管子在管沟基槽内多次搬运移动，在沟槽挖好后，要首先把沟底按要求进行处理。
管道运抵施工场地后，采用100t履带式吊车直接吊入管沟内，并将每根管的承插口方向朝向设计水流方向的相反方向，以便于安装。
2.管道的连接1）管节下槽前，应逐根检查管材和承插口有无损坏现象，管口直径、圆度是否符合要求。
承插口要清理干净，如有飞边毛刺应予处理，以防划破橡胶密封圈，同时清除管内杂物。
2）连接时一般逆水流方向连接，连接前在基础上对应承插口位置挖一凹槽，承插安装后，用砂子填实。
3）管子对接安装前，清理承插口环后先用润滑油（植物油或肥皂水）对承插口工作面进行涂刷润滑，然后将橡胶圈嵌入插口环凹槽中，使橡胶圈在插口凹槽的各部位上粗细均匀并顺直地绷在凹槽内，消除胶圈的扭曲翻转现象，以保持良好的密封，最后在橡胶圈上涂刷润滑剂。
预应力钢筒混凝土管(PCCP管)安装方法
PCCP/BCCP标准管（埋置式）2高强钢丝砂浆保护层/细石混凝土钢 筒混凝土管芯4PCCP/BCCP构造及其关键作用影响后果接头漏水、安装困难管体渗水管体开裂爆管寿命减少接口环钢筒缠丝砂浆保护层细石混凝土关键构造碰撞破损、空鼓，钢丝锈蚀破损、锈蚀碰撞损伤、断丝碰撞、变形、锈蚀通过分析：管道运输、堆放、安装过程严禁碰撞！一、PCCP/BCCP防护要点2、 PCCP/BCCP吊装、堆放防护要点62.1 管道堆放Ø应平放在地面上，严禁使其中部单支在凸梁上两端悬挑；Ø管子应放置在两根枕木或者两道土梁上，管子在枕木或土梁上悬出的长度为1/5管长，并设有防止管子滚动滑移的措施；2.2 管子的吊装Ø采用两个均匀着力点兜身平吊，起降平稳，轻起轻放。
Ø严禁用单绳从管材中部起吊，歪拉斜吊或穿心吊。
Ø吊具采取橡胶包裹或其它有效的保护措施，避免损失管道保护层。
Ø在装卸过程中应始终保持轻装轻放的原则，禁止溜放或采用推土机，叉车等铲运机械直接铲运，推拉管材782.2 管子的吊装尼龙带吊装用裸钢丝绳吊装损坏管道表面环氧煤沥青涂层二、管道敷设及质量控制1、管道敷设流程介绍2、管道敷设技术要求、质量控制（含安装、接头打压、回填、轴线及高程控制、接头灌浆、防腐）u管道敷设流程介绍（1）管沟开挖沟槽采用放坡开挖，开挖应自上而下分层开挖，每层挖深按2.5m左右控制。
机械开挖接近基底还有20cm时，由人工开挖，防止超挖。
（2）垫层铺设（基础处理）根据设计要求铺设砂垫层或其它基础处理方式，均需整平，小型压实机械压实，达到设计要求。
人工铺砂垫层压实指标检测（3）管道安装（含接头打压）施工工序：PCCP/BCCP接收→起吊→管道卸入沟槽、就位→橡胶密封圈检查、安装→管道承插口润滑→管道安装→接头打压。
采用150t以上履带吊进行管道安装作业，管道安装时，将刚吊下的管子的插口与己安装好的管子的承口对中，使插口正对承口。

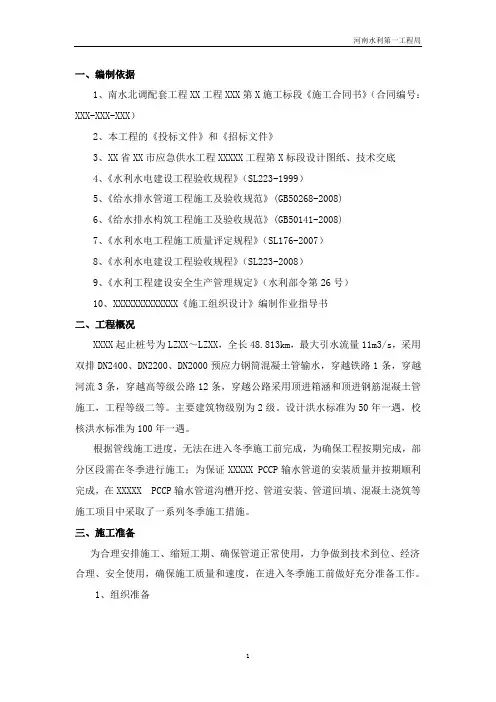

预应力钢筒混凝土输水管道(PCCP)安装冬季施工方案
一、编制依据1、南水北调配套工程XX工程XXX第X施工标段《施工合同书》（合同编号：XXX-XXX-XXX）2、本工程的《投标文件》和《招标文件》3、XX省XX市应急供水工程XXXXX工程第X标段设计图纸、技术交底4、《水利水电建设工程验收规程》（SL223-1999）5、《给水排水管道工程施工及验收规范》(GB50268-2008)6、《给水排水构筑工程施工及验收规范》(GB50141-2008)7、《水利水电工程施工质量评定规程》（SL176-2007）8、《水利水电建设工程验收规程》（SL223-2008）9、《水利工程建设安全生产管理规定》（水利部令第26号）10、XXXXXXXXXXXXX《施工组织设计》编制作业指导书二、工程概况XXXX起止桩号为LZXX～LZXX，全长48.813km，最大引水流量11m3/s，采用双排DN2400、DN2200、DN2000预应力钢筒混凝土管输水，穿越铁路1条，穿越河流3条，穿越高等级公路12条，穿越公路采用顶进箱涵和顶进钢筋混凝土管施工，工程等级二等。
主要建筑物级别为2级。
设计洪水标准为50年一遇，校核洪水标准为100年一遇。
根据管线施工进度，无法在进入冬季施工前完成，为确保工程按期完成，部分区段需在冬季进行施工；为保证XXXXX PCCP输水管道的安装质量并按期顺利完成，在XXXXX PCCP输水管道沟槽开挖、管道安装、管道回填、混凝土浇筑等施工项目中采取了一系列冬季施工措施。
三、施工准备为合理安排施工、缩短工期、确保管道正常使用，力争做到技术到位、经济合理、安全使用，确保施工质量和速度，在进入冬季施工前做好充分准备工作。
1、组织准备(1) 成立PCCP冬季专项施工小组，组织项目部管理人员分配任务、责任到人并由技术负责人宣布冬季施工的起止时间，管理人员分工明确、责任到人；在进入冬季施工前组织项目部有关人员学习，了解冬季施工的技术特点及要求，并向施工班组进行技术交底。

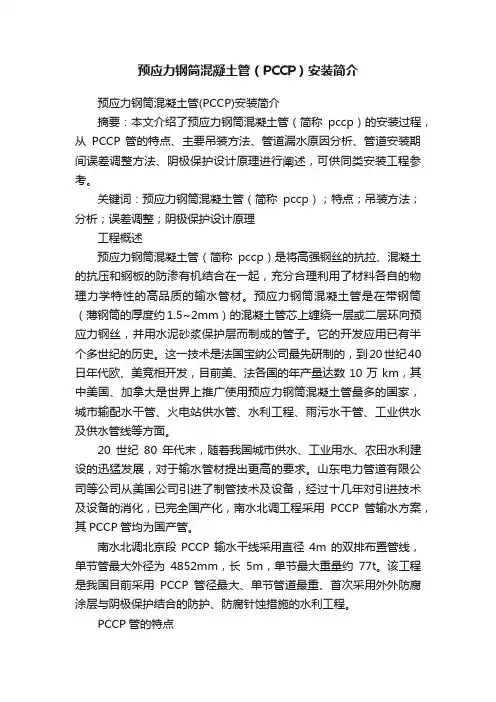

预应力钢筒混凝土管（PCCP）安装简介
预应力钢筒混凝土管（PCCP）安装简介预应力钢筒混凝土管(PCCP)安装简介摘要：本文介绍了预应力钢筒混凝土管（简称pccp）的安装过程，从PCCP 管的特点、主要吊装方法、管道漏水原因分析、管道安装期间误差调整方法、阴极保护设计原理进行阐述，可供同类安装工程参考。
关键词：预应力钢筒混凝土管（简称pccp）；特点；吊装方法；分析；误差调整；阴极保护设计原理工程概述预应力钢筒混凝土管（简称pccp）是将高强钢丝的抗拉、混凝土的抗压和钢板的防渗有机结合在一起，充分合理利用了材料各自的物理力学特性的高品质的输水管材。
预应力钢筒混凝土管是在带钢筒（薄钢筒的厚度约1.5~2mm）的混凝土管芯上缠绕一层或二层环向预应力钢丝，并用水泥砂浆保护层而制成的管子。
它的开发应用已有半个多世纪的历史。
这一技术是法国宝纳公司最先研制的，到20世纪40日年代欧、美竞相开发，目前美、法各国的年产量达数10万km，其中美国、加拿大是世界上推广使用预应力钢筒混凝土管最多的国家，城市输配水干管、火电站供水管、水利工程、雨污水干管、工业供水及供水管线等方面。
20世纪80年代末，随着我国城市供水、工业用水、农田水利建设的迅猛发展，对于输水管材提出更高的要求。
山东电力管道有限公司等公司从美国公司引进了制管技术及设备，经过十几年对引进技术及设备的消化，已完全国产化，南水北调工程采用PCCP管输水方案，其PCCP管均为国产管。
南水北调北京段PCCP输水干线采用直径4m的双排布置管线，单节管最大外径为4852mm，长5m，单节最大重量约77t。
该工程是我国目前采用PCCP管径最大、单节管道最重、首次采用外外防腐涂层与阴极保护结合的防护、防腐针蚀措施的水利工程。
PCCP管的特点2.1由于管芯中嵌入了一层薄壁钢筒，具有较好的抗渗性2.2承插端的工作面是定型钢制口环，承插工作面间隙仅1~2mm，O型胶圈占满凹型槽内，密封性能良好，对于大口径管的承口，可设计成双胶圈。
采用挖掘机顶进法安装预应力钢筒混凝土管道
２１ 起 因分 析 ．
原理要求是 ： 、 准 ， 慢 稳、 一推就到一定位置 。
２３ 试 验 过 程 ．
根 据穿河工 程的级别 ， 编制 了专 项施工方 案 ， 并两 次请 相关专家 现场指导 和召开咨询会议 。具体施工步骤是 ：
按 照此 工程上 游 ２ ｍ处 的柴庄水 文站 提供 的 ２ ５ｋ ０年洪
安装角度 ， 是一个十分重要 的问题 。因为变化 幅度超过 允许范 围 ， 承插 口必然会受到破 坏 ， 造成 Ｐ Ｃ Ｃ Ｐ管道损坏 ， 打 压不合格 。经反复试验总结 出 ： 当承 口和插 口处 于平 衡位置 时， 在此基 础上考虑 ， 向下 ０４ 、 ．ｏ 向上 ０４ ，０４ 为设计允 许 ． （．。 ｏ 值） ，角度应 为控制在 １０５ ７ ．。 ８． ｏ１ ９ 为宜 ，最理 想的角度是 ５ １０ ７ ．ｏ偏 低效果较好 。 ８ 。１９５ ，
采用挖 掘机顶进法 安装预应 力钢简混凝 土管道
兰 欢 欢 （ 山西省水利建筑工程局 太原 ０ ０ ０ ） ３０ ６ 摘 要： 在预应力钢 筒混凝 土管道（ Ｃ ） Ｐ ＣＰ 的安 装 中， 一般 采用的安装方法有 吊车导链拉
入 法、 门吊入 法、 道拉 进法和人 字抱杆 法等 。文中主要针 对禹 门口东扩工程直径为 ２ 龙 轨 ｍ 的 Ｐ Ｐ管 ， ＣＣ 穿越汾河 ， 基坑 开挖 深（ 深为 １ ４ｍ）地下水位高（ ， 高为 ３ ． ０ｍ）流砂地层厚 ， （ 层厚 为 ７ ０ 的特殊情况 ， ～１ ｍ） 在无 法采 用一般安装 方法的情况 下， 经过反复试验 。 用 采 挖 掘机 顶进 ， 成功地解决 了特定条件下 Ｐ ＣＰ的安装难题。 Ｃ
第 ４ 总第 １２ ） 期（ ８期 ２ １ 年 １ 月 ０１ １
预应力钢筒混凝土循环水管(PCCP管)安装方法探讨
预应力钢筒混凝土循环水管（PCCP管）安装方法探讨摘要：随着技术的进步，PCCP管在国内电力建设工程中使用广泛，PCCP管的安装方法值得探讨。
本文对“内拉法”安装PCCP管件进行叙述。
关键字：PCCP管件、安装、内拉法；1.内拉法与外拉法简介预应力钢筒混凝土管( Prestressed Concrete Cylinder Pipe，简写PCCP)综合地发挥了钢材的抗拉、易密封和混凝土的抗压、耐腐蚀性能，具有高密封性、高强度和高抗渗的特性。
PCCP管在国内工程安装中多次使用，安装方法分为内拉法及外拉法。
PCCP管直径不大，可采用钢丝绳外捆绑在PCCP管外部，然后用手拉葫芦在外侧对PCCP管进行拖拽、安装，简称“外拉法”。
但对于大管径的PCCP管外部捆绑不便，无法满足大直径PCCP管的安装。
可采用一个自制扁担在已安装完毕的PCCP管内，另一个在需安装PCCP管外端，以自制扁担作为支撑，手拉葫芦及钢丝绳连接两个自制扁担，从而对PCCP管进行拖拽、安装的方法，此方法简称“内拉法”。
2.施工准备本文以神华国华寿光电厂2×1000MW机组工程项目为例，对PCCP管的“内拉法”进行详细的阐述。
神华国华寿光项目1#机、2#机循环水管均采用预应力钢筒PCCP管，管件外径4.2m，内径3.6m，长5m，单件重47.5t。
主吊机具选择：2.1吊装机械日立KH700/150t履带吊。
选择工况：主臂45m，工作半径9m，额定负荷为57t。
加上吊索具，实际负荷48.5t，负荷率85.1%，符合吊装需求。
2.2工器具、材料准备一对Φ39mm，6×37＋1麻芯，长18m的主吊钢丝绳；自制扁担一对；5t葫芦两个；一对Φ20mm，6×37＋1麻芯，长16m；一对Φ20mm，6×37＋1麻芯，长6m；管件密封胶圈若干；润滑油若干；3.PCCP管的吊装3.1现场施工条件确定安装位置的坐标点并测量地面标高和中心线，并与土建进行管沟基础的交接。
预应力钢筒砼管安装工法
管道及附属设备安装施工措施连通管道及下池出水管都使用1200*70*5000mm的承插式预应力钢筒混凝土管（既PCCP管）承受的内水压力为0.2MPa。
一、承插式预应力钢筒混凝土管安装1.质量标准承插式预应力钢筒混凝土管（既PCCP管）安装质量标准符合J625—1996《预应力钢筒砼管施工验收标准》，符合厂家技术文件要求和设计规定以及国家有关规定。
2.安装前检查预应力钢筒混凝土管安装前进行外观检查，发现裂纹、保护层脱落、空鼓、接口掉角等缺陷，使用前应由生产厂家修补并经鉴定合格后，方可使用。
3.复测高程和中心线以基准桩为准，用水准仪测试预应力钢筒混凝土管支撑面高程，分段逐个测试，以管道中心标高推算，其管顶和管低高程高差在5mm～10mm范围内。
用经纬仪精确测定出中心点，并用预应力钢筒混凝土管外圆半径，沿中线两侧放出两条外径边线，偏差应小于2mm。
4. 预应力钢筒混凝土管安装顺序预应力钢筒混凝土管安放点为顺水流方向为起点，大口（承口）向后顺水流方向安装，逐节推进。
5.吊具选用选用20T汽车吊，采用兜身吊带吊安预应力钢筒混凝土管，吊车沿管线旁的路面吊运，施工人员一定严遵安全规程。
6.橡胶圈检查、贮放预应力钢筒混凝土管每个承插头间有两个Φ20橡胶圈，使用时逐个检查，凡有割裂、破损、气泡、大飞边等缺陷不得使用，必需由原厂更换。
橡胶圈检查验收后贮存环温-5℃～30℃,存放位置不得长期日晒，离热源要大于1米远，贮存中防止挤压，不得和腐蚀性溶剂、易挥发物、油脂和可产生臭氧的装置放在一起。
7. 预应力钢筒混凝土管进管槽预应力钢筒混凝土管节下入沟槽时，做到不与槽壁支撑及槽下构件碰撞。
沟内运移管体，不破坏天然地基。
8.安装方法（1）管道安装前须铺设宽2.2 m,高0.1 m的细砂垫层,施工时采用振动式压路机进行碾压,压实度必须达到设计要求。
（2）将20T汽车起重机试停在选定位置，绑绳试吊，绳索绑扎在预应力钢筒混凝土管中段平衡位置上，绑绳为兜身法。
预应力钢筒混凝土管安装操作及验收规程
淄博市城乡同源同网饮水安全供水工程净配水工程建设预应力钢筒混凝土管安装操作及验收规程－－淄博市城乡同源同网饮水安全供水工程净配水工程建设项目部制作目录总则1 为了加强预应力钢筒混凝土管（以下简称PCCP）管道工程的安装施工管理，确保工程质量，安全文明施工，提高工效，降低成本，根据《给水排水管道工程施工及验收规范》（GB50268－2008）和产品标准GB/T19685-2005制定本规程。
2 本规程适用于PCCP在淄博市城乡同源同网饮水安全供水工程中管道工程的安装施工及验收。
3PCCP发挥了钢管和预应力混凝土输水管的双重优点，弥补了各自的不足，特别是其高抗渗、高密封、高承压、节约钢材、降低造价、使用年限长、不污染水质等良好的技术经济性能是其它管材不能比拟的，工程上宜优先采用。
4 PCCP管道施工前应精心编制工程施工组织设计，其内容应包括施工场地布置、区间流水施工的安排、沟槽开挖施工、管基施工、管道安装方法、沟槽回填、管道水压试验、工程质量保证及管线附近原有地下埋设物的安全防护措施等。
5 在地震、湿限性黄土及其他特殊地区施工，应符合给水排水管道工程施工及验收规范GB 50268—2008要求。
6 管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
1 、装卸、运输及堆放PCCP的出厂1.1.1 PCCP出厂前，管子上必须有产品质量合格标志，具体内容包括：企业名称、产品商标、生产许可证编号、产品标识、生产日期和“严禁碰撞”等字样。
1.1.2 PCCP的出厂验收、检验方法、管材标识、出厂证明书、厂外运输等，应符合GB/T19685-2005标准的有关规定。
业主或工程监理应酌情到生产现场进行产品验收，亦可在施工现场进行验收。
1.1.3 出厂证明书应包括以下内容：a)成品管子的类别、产品规格、工作压力、覆土深度、批量、编号及执行标准编号；b)外观检查结果、产品主要外形尺寸及承插口接头图示；c)内压抗裂性能或外压抗裂性能检验结果；d)混凝土设计强度等级及水泥砂浆强度；e)钢板标准强度、伸长率；f)钢丝直径、标准强度、扭转次数、缠丝层数及缠丝螺距或配筋面积；g)橡胶圈检验合格证；h)管子生产日期和出厂日期；i)生产厂厂名、生产许可证编号及商标；j)生产厂质量检验员及检验部门盖章。
