地震勘探断层组合及解释
地震 断裂识别解释 组合
地震断裂识别解释组合

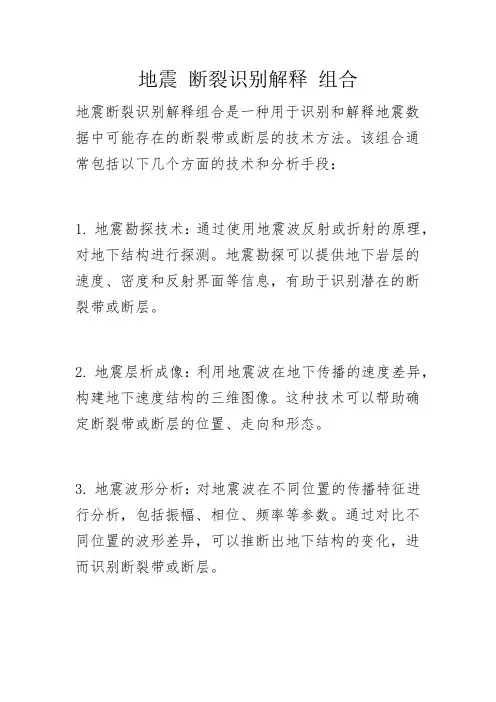

地震断裂识别解释组合是一种用于识别和解释地震数据中可能存在的断裂带或断层的技术方法。
该组合通常包括以下几个方面的技术和分析手段：
1.地震勘探技术：通过使用地震波反射或折射的原理，对地下结构进行探测。
地震勘探可以提供地下岩层的速度、密度和反射界面等信息，有助于识别潜在的断裂带或断层。
2.地震层析成像：利用地震波在地下传播的速度差异，构建地下速度结构的三维图像。
这种技术可以帮助确定断裂带或断层的位置、走向和形态。
3.地震波形分析：对地震波在不同位置的传播特征进行分析，包括振幅、相位、频率等参数。
通过对比不同位置的波形差异，可以推断出地下结构的变化，进而识别断裂带或断层。
4.地质和地球物理资料综合解释：结合地震数据与其他地质和地球物理资料，如地质图、钻井数据、重力和磁法测量等，进行综合分析和解释。
这有助于更全面地了解地下构造和断裂带的特征。
5.三维可视化：利用计算机技术将地震数据和解释结果进行三维可视化展示，以便更好地理解断裂带或断层的空间分布和形态。
通过综合应用这些技术和方法，可以提高对地震断裂的识别和解释能力，为地震灾害评估、工程建设和资源勘探等提供重要的参考依据。
需要注意的是，具体的技术选择和应用会根据研究区域的特点和数据可获取性进行调整。
断层在地震剖面上的反映及解释

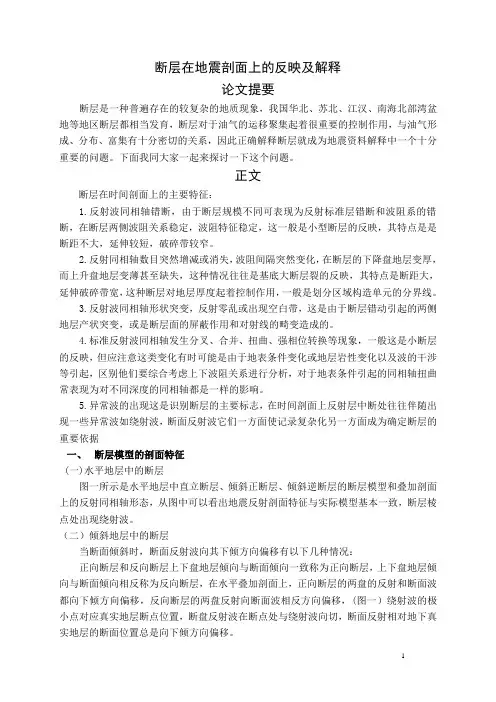

断层在地震剖面上的反映及解释论文提要断层是一种普遍存在的较复杂的地质现象，我国华北、苏北、江汉、南海北部湾盆地等地区断层都相当发育，断层对于油气的运移聚集起着很重要的控制作用，与油气形成、分布、富集有十分密切的关系，因此正确解释断层就成为地震资料解释中一个十分重要的问题。
下面我同大家一起来探讨一下这个问题。
正文断层在时间剖面上的主要特征：1.反射波同相轴错断，由于断层规模不同可表现为反射标准层错断和波阻系的错断，在断层两侧波阻关系稳定，波阻特征稳定，这一般是小型断层的反映，其特点是是断距不大，延伸较短，破碎带较窄。
2.反射同相轴数目突然增减或消失，波阻间隔突然变化，在断层的下降盘地层变厚，而上升盘地层变薄甚至缺失，这种情况往往是基底大断层裂的反映，其特点是断距大，延伸破碎带宽，这种断层对地层厚度起着控制作用，一般是划分区域构造单元的分界线。
3.反射波同相轴形状突变，反射零乱或出现空白带，这是由于断层错动引起的两侧地层产状突变，或是断层面的屏蔽作用和对射线的畸变造成的。
4.标准反射波同相轴发生分叉、合并、扭曲、强相位转换等现象，一般这是小断层的反映，但应注意这类变化有时可能是由于地表条件变化或地层岩性变化以及波的干涉等引起，区别他们要综合考虑上下波阻关系进行分析，对于地表条件引起的同相轴扭曲常表现为对不同深度的同相轴都是一样的影响。
5.异常波的出现这是识别断层的主要标志，在时间剖面上反射层中断处往往伴随出现一些异常波如绕射波，断面反射波它们一方面使记录复杂化另一方面成为确定断层的重要依据一、断层模型的剖面特征(一)水平地层中的断层图一所示是水平地层中直立断层、倾斜正断层、倾斜逆断层的断层模型和叠加剖面上的反射同相轴形态，从图中可以看出地震反射剖面特征与实际模型基本一致，断层棱点处出现绕射波。
（二）倾斜地层中的断层当断面倾斜时，断面反射波向其下倾方向偏移有以下几种情况：正向断层和反向断层上下盘地层倾向与断面倾向一致称为正向断层，上下盘地层倾向与断面倾向相反称为反向断层，在水平叠加剖面上，正向断层的两盘的反射和断面波都向下倾方向偏移，反向断层的两盘反射向断面波相反方向偏移，(图一）绕射波的极小点对应真实地层断点位置，断盘反射波在断点处与绕射波向切，断面反射相对地下真实地层的断面位置总是向下倾方向偏移。
地震断层识别基础知识
地震断层识别基础知识：什么是断层，断层检测的原理01 什么是断层？断层检测为什么重要？地下岩石受构造应力作用，当应力超过岩石的强度极限时，岩石发生断裂，断裂作为一种十分重要的地质构造，在油气勘探开发的不同过程对其认识也不同。
常见的断裂构造主要有裂缝（fracture）和断层（fault）两类。
裂缝的产生是由于地下岩石在局部力场的作用，其连续性受到破坏造成的，这种条件下形成的裂缝不确定性较高，可查性较差，因此在常规的地震剖面上较难发现。
断层是岩层受地应力的作用，岩石两侧发生了明显位移的断裂结构，其连续性和完整性都受到破坏，在地震剖面中有明显的特征。
地震往往是由断层活动引起的，是断层活动的一种表现，所以地震与断层的关系十分密切。
此外，在油气藏勘测领域，断层和裂缝网络的几何形态对油气成藏和运移起着重要作用，因此，对其进行识别是必要的，也是值得的。
断层规模大小不等，大者沿走向延伸数百千米，常由许多断层组成，可称为断裂带；小者可以是米甚至更小的量级。
但都破坏了岩层的连续性和完整性。
在地貌上，大的断层常常形成裂谷和陡崖，如著名的东非大裂谷、中国华山北坡大断崖。
断层的种类通常根据两断层面相对移动的关系而分为断层、逆断层和走向滑动断层三种。
第一种断层根掘断层的两盘相对位移关系来划分。
断层面若是倾斜的，按相对位置关系，通常把位于断层面之上的断盘称为上盘，之下的断盘称为下盘。
断层形成后上盘相对下降，下盘相对上升的断层称为正断层，它主要受到张力和重力作用形成的。
断层产状较陡，通常在45°以，以60°左右较为常见，其在地形上表现多形成河谷、冲沟和湖泊等。
第二种是逆断层，其为上盘上升下盘相对下降的断层。
一般认为逆断层是受到水平的挤应力作用而形成，多与皱褶相伴生。
第三种是走向滑动断层，它是规模巨大的平移断层，又称横移断层，亦称为扭转断层。
平移断层作用的应力是来自两旁的剪切力作用，其两盘顺断层面走向相对移动，而无上下垂直移动。
地震解释中的构造成图及地质解释介绍
➢ 水平叠加时间剖面—>等t0构造图--------->真深度构造图。 （应用较广）
➢ 以三维叠偏剖面为基本资料，利用水平切片直接作t0图，再进 行时深转换（不需要空间校正）即可得到真深度构造图。
2、造图制作步骤：
1．资料的检查（针对所有剖面） ➢ ① 检查标准层地质属性的正确性、层位数量是否符合地质任务。 ➢ ② 层位是否有闭合误差，各剖面交点闭合是否在允许范围（小于
• 5. 勾出偏移后各点的位置和真深度，即得真深度图。
➢ 当等值线间距不是常数，即地层的倾角是变化时，反射 界面不是平面而是曲面时，上述方法就不适合了。
➢ 需要将等t0图和时间剖面上的同相轴结合起来，根据同 相轴上某点的产状，以及等t0线和测线的相对位置，来 求取空校偏移值。具体步骤如下：
➢ 在等t0图上，找出等t0线和测线的交点，根据交点O的位置和t0 时间，在时间剖面上找到其在同相轴上的位置A，过A点作同相 轴的切线，按一定△t0间距，求出相对应的△l,并标注在等t0图 的O点处。
➢ 把△l看成△x，由O点的t0 、△t0，查空校数据表，求出的偏移 距为二维偏移分量，按偏移距大小在测线上截取OB；
➢ 过B作测线的垂线，交过O点与等t0线垂直的直线于O′点，OO′ 即为倾向方向的三维偏移距， O′ 为反射点的真实位置。
➢ 由O点处的t0 值和三维偏移量OO′的大小，再查表即得真深度。
等值线距之半）内； ➢ ③ 断层、超复、尖灭等地质现象的确定是否合理。 ➢ ④ 深浅反射层之间和相邻剖面间的解释有无矛盾； ➢ ⑤ 注意：在连续介质情况下，利用曲射线法绘制深度剖面时，如
果界面倾角较大时，交点处可能出现深度不能闭合的现象。
➢ 测线Ⅰ为界面走向布 置，因界面表现为水平， 法线深度垂直向下没有 出现偏移；
煤田地震勘探断层解释
煤田地震勘探断层解释煤田地震勘探断层解释1断层解释技术1.1断点解释所采取的措施1.1.1区域控制。
在解释技术开始之前，相关人员应该对当地的地质构造、环境影响等方面进行全面掌握，这样后面的勘探才能够有序进行。
1.1.2分类解释，逐条命名。
在解释技术应用的过程中，应该按照一定的顺序逐条分类进行解释，应该先使用八十乘以八十的网度进行解释，这样就能够对断层水准比较大情况进行控制，通过对比之后所使用的网格密度越来越小。
为了解释更加方便，可以对各个断层分别命名，也可以对形成的曲线采取不同的颜色，方便辨识。
1.1.3多种方法联合解释。
单一的解释技术不足以保证测量的准确性，通过多种方法联合解释能够提升检测的精确度。
同时也能够利于解释系统的放大功能以及面积和密度之间的变化显示等方面，实现主剖面和其他剖面交错的关系能够容易解释，而且从剖面角度来说实现可视化检测技术能够做好煤田地震检测工作。
1.1.4属性切片全面分析断层。
煤层的构造变化呈现出一定的规律，通过运动学以及动力学方面的信息中能够有所体现，一般来说会生成属性切片，特别是在断层的位置会有更加明显的变化，方便断层解释技术的使用，方便解释人员分析。
1.1.5方差体切片寻找特殊断层分析。
地下组织结构十分复杂，在碰到地层中存有断层的时候，一般会通过地震道反射出来，形成的曲线会有一定的变化。
通过这种方法能够直接检测出地层之间存有的细微差异。
这种方法的优势在于能够直观的反应出地层和断层之间的关系。
1.1.6三维可视化手段，了解断层的空间展布形态。
通过这种手段不仅能够全面立体的看到断层的构造情况，而且还能够实现断层在空间上的分布直观查看，进而使工作人员能够在空间上掌握断层的结构。
这项技术在实际当中的应用具有很大优势，能够让工作人员在了解断层空间构造的基础上实现断层组合。
1.2断层组合通过三维断层解释技术等让解释人员对该区域的地质构造有详细的了解，通过对具体的煤层进行属性切片并通过垂直和水平上的对比观察实现断层组合。
断层的组合类型
•断层很少单独出现，常由多条断层成带状组合在一起，延长可达数百至上千公里，形成断裂带，一般与褶皱带伴生。
逆断层可组合形成迭瓦式构造；正断层可组合形成阶梯状断层、地堑和地垒等。
•迭瓦式构造：许多条大致平行的断层，倾向一致，老岩层依次逆冲覆盖在新岩层之上，状似迭瓦。
它常同强烈褶皱伴生，断层走向与枢纽平行。
标志该区经历过强烈挤压。
•阶梯状断层：许多条大致平行的正断层，倾向一致，断块呈阶梯状排列。
•地堑和地垒：由两条和多条正断层（或逆断层）组成。
相邻正断层倾向相向，中间断块下降，形成地堑；相邻正断层倾向相背，中间断块相对上升，形成地垒。
如汾渭河谷就是新生带形成的大型地堑。
断层活动的特征会在产出地段的有关地层、构造、岩石或地貌等方向反映出来，这些特征即所谓的断层标志，它是识别断层的主要依据。
①地貌标志--断层崖及断层三角面等；山脊及水系的错开或突然转折；泉、溶洞或湖泊的串珠状分布等。
②构造标志--线状或面状地质体被错移、中断等。
③地层标志--地层的重复和缺失。
•④断层擦面和构造岩• a 磨擦镜面(断盘沿断层面发生滑动，在坚硬的岩石表面上形成局部性的光滑面)、擦痕(由坚硬而细小的岩屑刻划而出的较为均匀细密的凹凸线条)、阶步(与擦痕近于垂直的台阶状起伏)。
•擦痕一端深，一端浅，由深至浅的方向指示对盘移动的方向。
•阶步：由缓坡到陡坡，指示对盘移动方向。
• b 断层构造岩•碾碎、变形、重结晶，是断层存在的标志。
•断层角砾岩：若角砾大小不一、棱角分明，无定向排列，胶结物多来自外源物质示正断层；若角砾有一定程度的圆化，或呈凸镜状，具定向排列，示逆断层或平移断层。
•碎裂岩和糜棱岩仅见于大型逆掩断层和平移断层中。
•⑤断层带中的构造强化现象：产状的急剧变化、片理化、节理化、揉皱等。
•⑥牵引构造。
•⑦岩脉、矿脉、蚀变带的线状分布。
• 5.断层形成时代的确定◆①.断层切断地层或岩体，则断层形成时代在被切断的最新地层或岩体之后。
断层组合及解释.
断层组合及解释在地震勘探圈闭评价中断层是一个非常重要的元素，油田早期勘探多以构造圈闭为主，构造圈闭中断层起着至关重要的作用。
断层可以作为油气运移的通道，横向上、纵向上短距离运移、长距离运移都可能存在，这种断层有种说法叫“油源断层”或“控油断层”等；断层也可以实现油气的封堵，尤其是那种反向断层，由于断层的存在使得目的层储层正好对接致密泥岩；或形成断鼻构造、或形成断块构造。
在地震解释流程中，断层和层位追踪解释是核心。
断层在垂直剖面上的直观反映是波组错断、扭曲以及振幅和频率的突变，在断层两侧体现出地层产状不同、构造变形不协调、地层厚度不同等特征。
如下图：断层的类型整体上分三种：正断层、逆断层和平移断层，如下图：断层组合形态基本包括如下几类：根据断层对构造、沉积的控制作用以及构造发育史，通常将断层分为几个级别：一级断裂，控制盆地沉积，断穿基底，在剖面上上下盘断距非常大，断层可能从深层一直断到浅层，平面上延伸很长，规模较大，从浅到深都会存在；二级断裂，控制构造带，是构造带的分界线，剖面特征也很明显，断距比较大平面延伸较长；三级断裂，控制局部构造，如形成鼻状构造的两翼断层，剖面特征上断距不是很大，延伸较短；四级断裂，也就是那些伴生断层、小断层等。
从解释过程来看，断层组合就是选定某一层位面上各层位段与断层段在剖面上的交点（断点）分布规律，再根据用户对研究区域断裂分布的了解以及工作经验，把属于同一断层的断点相连，形成该层位面的断层分布图，进而形成空间断层面分布图。
如下图：由于断点来源于剖面，断层组合是在某一个层面上，所以在进行组合的时候必须要平剖吻合。
在描述上，断层剖面上的组合方式包括：“Y”字型、反“Y”字型、阶梯状或雁形、平行排列等，平面上组合方式包括：斜列状、网状、放射状、硫状、树枝状等。
在组合时对于单个断层，要确认是否存在，尤其是断层末端，具体会延伸到平面上哪个位置。
由于解释时密度不可能达到1x1的测网，所以有时候断层末端可能需要推测。
地震勘探原理05地震勘探组合法
4.1.1 检波器简单线性组合的滤波方程 1、组合系统相当于一个滤波器，组合输出信号F(t)的频谱
G(jw)等于输入频谱乘以滤波因子K(jw) 。
G jw g jw• K jw
2、函数K(jw)与信号的形状无关，与信号到达时间也无关， 只与信号的频率有关，以及信号到达组内各检波器的相对 时差有关，即只与组内距和组合点数有关，所以 K(jw)表征 了组合的固有特征，称之为组合的方向频率特性或组合特 性。
面积组合
03:57:56
31
第四章地震勘探组合法
◙4.1 检波器简单线性组合
线性组合的基本假设： （1）检波器沿直线排列； （2）地震波是简谐平面波； （3）各检波器接收的信号的形状一样，只是时间延迟不同。
以f(t)为输入信号，以组合后的输出为总输出 输入f(t)→组合系统→F(t)（输出），在组合系统中，有几
第四章地震勘探组合法
的特征：
1、 t 0 T
1,
一次极值
2、 t 1，2，L T
1
二次极值
3、 t 1 , 2 ,L , n -1 T nn n
0
零点
4、 0 t 1 ， T 2n
2Va
03:57:56
42
第四章地震勘探组合法
◙4.1 检波器简单线性组合
4.1.2 简单线性组合的方向特性 Direction Character
K jw
1
sin n
f t
1
sin
w
nt 2
1
sin
n
x
n
n sin f t
n
sin
w
t 2
n
sin
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在地震勘探圈闭评价中断层是一个非常重要的元素，油田早期勘探多以构造圈闭为主，构造圈闭中断层起着至关重要的作用。
断层可以作为油气运移的通道，横向上、纵向上短距离运移、长距离运移都可能存在，这种断层有种说法叫“油源断层”或“控油断层”等；断层也可以实现油气的封堵，尤其是那种反向断层，由于断层的存在使得目的层储层正好对接致密泥岩；或形成断鼻构造、或形成断块构造。
在地震解释流程中，断层和层位追踪解释是核心。
断层在垂直剖面上的直观反映是波组错断、扭曲以及振幅和频率的突变，在断层两侧体现出地层产状不同、构造变形不协调、地层厚度不同等特征。
如下图：
断层的类型整体上分三种：正断层、逆断层和平移断层，如下图：
断层组合形态基本包括如下几类：
根据断层对构造、沉积的控制作用以及构造发育史，通常将断层分为几个级别：一级断裂，控制盆地沉积，断穿基底，在剖面上上下盘断距非常大，断层可能从深层一直断到浅层，平面上延伸很长，规模较大，从浅到深都会存在；二级断裂，控制构造带，是构造带的分界
线，剖面特征也很明显，断距比较大平面延伸较长；三级断裂，控制局部构造，如形成鼻状构造的两翼断层，剖面特征上断距不是很大，延伸较短；四级断裂，也就是那些伴生断层、小断层等。
从解释过程来看，断层组合就是选定某一层位面上各层位段与断层段在剖面上的交点（断点）分布规律，再根据用户对研究区域断裂分布的了解以及工作经验，把属于同一断层的断点相连，形成该层位面的断层分布图，进而形成空间断层面分布图。
如下图：
由于断点来源于剖面，断层组合是在某一个层面上，所以在进行组合的时候必须要平剖吻合。
在描述上，断层剖面上的组合方式包括：“Y”字型、反“Y”字型、阶梯状或雁形、平行排列等，平面上组合方式包括：斜列状、网状、放射状、硫状、树枝状等。
在组合时对于单个断层，要确认是否存在，尤其是断层末端，具体会延伸到平面上哪个位置。
由于解释时密度不可能达到1x1的测网，所以有时候断层末端可能需要推测。
另外断层的末端是否能与其它断层搭接，这也需要去剖面上检验，也就是剖面上的组合样式如何能在平面上体现。
在组合时一级、二级断裂属于主控断层，在工区内延伸较长，断层多边形也会相应的粗一些，三级、四级断层有可能直接搭接在主断层上，断层多边形可以相应细一些。
在切割关系上，一般新断层切割老断层。
相干体技术在解释断层和断层组合时有非常有用的帮助，可以直接从相干切片上看清楚断层的切割关系，通过浏览相干切片方式摸清楚断裂的立体展示。
但这种技术对三维很适用，二维测线断层组合就需要平面与剖面的反复对比。
如下三维的相干切片，利用该切片指导就能很好的把断层组合起来，包括主断裂、分支断裂的走向、断层延伸等都很清楚的可以在相干切片上识别到。
