压片成形机设计题目机械设计是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸以及润滑方式等进行构思、分析和计算，并将其转化成为制造依据的工作过程。
机械设计是机械产品生产的第一步，是决定机械产品性能的最主要环节，整个过程蕴含着创新和发明。
为了综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学的知识进一步巩固和加强，我们参加了此次的机械原理课程设计。
（1）总功能要求设计自动压片成形机，将具有一定湿度的粉状原料（如陶瓷干粉或药粉）定量送入压形位置，经压制成后脱离该位置。
机器的整个工作过程（送料-压形- 脱离）均自动完成。
该机器可以压制陶瓷圆形片坯和药剂（片）等。
（2）工作原理1、压片成型机工艺动作分解：⑴ 干粉料均匀筛入圆筒形型腔（图1.2.2a）⑵下冲头下沉3mm预防上冲头进入型腔时粉料扑出（图122b ）⑶ 上和下冲头同时加压（图1.2.2c）,并保持一段时间。
⑷ 上冲头退出，下冲头随后顶出压好的片坯（图1.2.2d ）。
⑸料筛推出片坯（图1.2.2a ）。
1、冲头压力100 000N 150 000N2、生产率15 片/min 20 片/min3、机器运转不均匀系数0.08 0.104、电机转速970r/mi n 1450r/min（1 ）设计要求⑴ 压片成形机一般至少包括连杆机构和凸轮机构和齿轮机构在内的三种机构。
⑵ 画出机器的运动方案简图与运动循环图。
拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。
⑶ 设计凸轮机构，自行确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，计算凸轮轮廓线。
⑷ 设计计算齿轮机构，确定传动比，选择适当的摸数。
⑸ 对连杆机构进行运动设计。
并进行连杆机构的运动分析，绘出运动线图。
如果是采用连杆机构作为下冲压机构，还应该进行连杆机构的动态静力分析，计算飞轮转动惯量。
机械原理课程设计-压片成型机
先由直齿轮传动实现变速，再经槽轮传动实现间歇运动，然后由 锥齿轮传动实现换向，最后经直齿轮传动达到要求。
②下冲头运动的实现：直齿轮传动。
缺点：传动没有斜齿轮传动平稳。
③上冲头运动的实现：直齿轮传动
返回
①组成：控制装置和被控对象。 ②控制装置：电气控制。 ③控制对象：位移、速度、加速度、 压力等参数的数值大小。
¤圆形转盘机构：
①组成：转盘、主轴、直齿轮、锥齿轮、槽形 机构。
②主要参数：转盘直径500毫米，转盘上 两工作孔直径100毫米，孔底台阶部分高 20毫米，垫片厚10毫米，主轴的转盘传 动部分直径75毫米，连接部分直径120毫 米。齿轮系与下推杆部分共用（下推杆 轮系实现传动比70：1，本机构要求实现 传动比70：1，由齿数为70，35，35的各 齿轮完成，电机原始转速设为1400转/ 分），通过锥齿轮和槽轮实现换向和间 歇运动。
设计成弧状可以成功地将成形片坯扫入成 形槽，传动未皮带传动，转速与圆盘保持一致， 因与物料接触，故材料选定为为奥氏体不锈钢、 聚四氟乙烯材料或采用镀铬等措施。
¤上冲头：因为上冲头压制完后必须退回，我们 考虑过两种方案：
方案A:推杆安装在弹簧内的凸轮机构。 方案B:开槽的凸轮机构。 最终选定方案B 原因：弹簧的弹性模量会随着使用的次数而降 低，机器时间过长后必须更换弹簧才能保证正常工 作，而方案B则不存在这一问题。
主要技术参数 ：
最大压片压 Max． Pressure 最大压片直径 Max. Dia. of Table 最大充填深度 Max. Depth of Fill 最大片剂厚度 Max.ThickNess of Table 转盘转速 Turret Speed 电动机 Motor 1.5 kN千牛 100mm毫米 90mm毫米 60mm毫米 5r/min转／分 3千瓦 1400转／ 分 380/50伏／赫 kW-r/min-v/Hz 1200×1000×12 00mm毫米 1800 kg公斤
压片机课程设计报告书

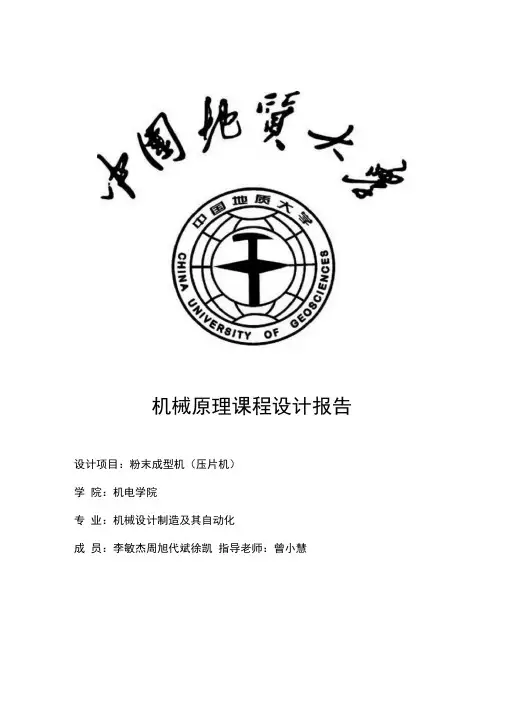

机械原理课程设计报告设计项目：粉末成型机（压片机）学院：机电学院专业：机械设计制造及其自动化成员：李敏杰周旭代斌徐凯指导老师：曾小慧目录亠、摘要----------------------------------- 31、设计题目及任务-------------------------- 42.1 设计题目-------------------------------------------------- 42.2 设计背景-------------------------------------------------- 42.3 设计任务-------------------------------------------------- 4三、运动方案-------------------------------- 53.1 整体运动方案---------------------------------------------- 53.2 动力输入部分----------------------------------------------- 63.3 间歇送料部分----------------------------------------------- 7四、---------------------------------------- 运动循环图--------------------------------------- 9五、机构尺寸设计 ------------------------------- 245.1 槽轮间歇机构的设计---------------------------------- 105.2 凸轮尺寸的设计---------------------------------------- 125.3 送料机构飞轮的设计---------------------------------- 17六、运动分析-------------------------------- 366.1 双曲柄连杆机构运动分析--------------------------------- 366.2 凸轮机构相关运动参数分析-------------------------------- 45六、附录-------------------------------- 18七、参考文献-------------------------------- 23一、摘要1.1设计题目：粉末成型机（压片机）1.2摘要：我们设计的粉末成型机主要针对粉末挤压成型、柔软物质加压定型。
