半偏法测电阻练习题完整版本
半偏法测内阻习题
半偏法测内阻习题一．（1）测定电流表内电阻的实验中备用的器材有：A．电流表（量程0～100 μA，内阻约为几百欧）B．标准电压表（量程0～5V）C．电阻箱（阻值范围0～999Ω）D．电阻箱（阻值范围0～99 999Ω）E．电源（电动势2V）F．电源（电动势6V）G．滑动变阻器（阻值范围0～50Ω，额定电流1.5A）若干开关和导线①果采用图所示的电路测定电流表A的内阻并且要想得到较高的精确度，那么从以上备用的器材中，可变电阻R1应选用__________，可变电阻R2应选用__________，电源E应选用__________．②如果实验时要进行的步骤有：A．合上开关S1B．合上开关S2C．观察R1的阻值是否最大，如果不是，将R1的阻值调至最大D．调节R1的阻值，使电流表指针偏转到满刻度E．调节R2的阻值，使电流表指针偏转到满刻度的一半F．记下R2的阻值把以上步骤的字母代号按实验的合理顺序填写在下面横线上：__________．③如果在步骤F中所得R2的阻值为600Ω，则图1中电流表的内电阻R g的测量值为__________Ω．（2）如果要将第（1）小题中的电流表A改装成量程为0～5V的电压表，则改装的方法是跟电流表__________联一个阻值为__________Ω的电阻．（3）用给定的备用器材，自己画出改装和校对都包括在内的电路图。
（要求0至5v 的所有刻度都能在实验中进行校对）二（2015秋?冀州市校级月考）电压表满偏时通过该表的电流是半偏时通过该表的电流的两倍．某同学利用这一事实测量电压表的内阻（半偏法）实验室提供材料器材如下：待测电压表（量程3V，内阻约为3000欧），电阻箱R0（最大阻值为99999.9欧），滑动变阻器R1（最大阻值100欧，额定电流2A），电源E（电动势6V，内阻不计），开关两个，导线若干．（1）虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整．（2）根据设计的电路写出步骤：______．（3）将这种方法测出的电压表内阻记为R v′，与电压表内阻的真实值R v相比，R v′______R v（填“＞”“=”或“＜”），主要理由是______．。
半偏法测电阻练习题
半偏法测电阻练习题1、把电流表改装成电压表得实脸中，所用电流表G得满偏电流Ig为200 UA.内阻估il•在40 0-600QZ 间。
①按图（a）测左电流表G得内阻R$,需要选用合适得器材，现有供选用得器材如下：（A）滑动变阻器（阻值范1^1 0-200Q）（B）滑动变阻器（阻值范围0 ~ 1 75（2）（C）电阻箱（阻值范用0-99 9 Q）（D）电阻箱（阻值范围0〜99999Q）（E）电源（电动势6y内阻0. 3Q ）（F）电源（电动势12y内阻0.6 Q）按实验要求，R最好选用__________________ .（填入选用器材得字母代号）②_____________________ 假宦由上述步骤已测出电流表内阻Rg==5 00Q,现在通过串联一个24。
5父Q得电阻把它改装成为一个电压表，此电压表得呈程为____________________________③图（b）就是测宦未知电阻Rx得电路图，图（C）就是电路中所需要得器材（虚线框内为上述已改装好得电压表），请按电路图画出连线，将所示器材接成实验电路.④_____________________________________ 测量时，电流表得读数为0…2 0A,而改装后得电压表得表头读数如图（①所示，那么&得阻值等于。
1 24.SkOI^RUE HHI U S（C）2、测左电流表内电阻得实验中备有下列器材：待测电流表G（M程0〜10mA ）标准电压表V（呈程0〜W）电阻箱R' （ 0 - 9 99仓）滑动变阻器R|（总电阻约500,额左电流1、5A）滑动变阻器R"总电阻约lOkQ.额定电流1、5A）电源E （电动势约为6\\内阻较小）电键及导线若干（1）若采用如图所示得电路测定电流表得内电阻，井且要想得到较高得精确度，那么以上备用得器材中，滑动变阻器R应选用___________________________________,R'最好选用(“)+⑧上述实验中，闭合开关S,与S2后（先闭合6后闭合S ）无论怎样调节•电阻箱皿 与滑动变阻器尺2,都要保证两个电压表得安全.在下面提供得四个电阻中，保护电阻应选 用 （填序号）。
2021高考物理实验复习过关检测题26—半偏法测电阻
2021年高考物理实验复习考点过关检测题26半偏法测电阻1．实验室只备有下列器材：蓄电池（电动势约6V）一个，待测电压表一个（量程0~3V，内阻约为10kΩ），电阻箱两个：R a（0~9999 Ω）、R b（0~999 Ω），滑动变阻器两个：R c（0~10 Ω）、R d（0~100 Ω），开关一个，导线若干。
(1)如图所示，甲组同学设计了一个半偏法测量电压表内阻的电路。
测量时，滑动变阻器R1应选：________（填“R c”或“R d”），在开关S闭合前先将滑动变阻器R1的触头滑至最左端，电阻箱R2的旋钮调至零位，闭合开关S后只调节滑动变阻器R1的触头使电压表指针恰好满偏；保持触头位置不动，再调节电阻箱R2，若电阻箱的读数为R0时，电压表指针恰好是满偏的三分之二，则测得电压表的内阻等于__________，为了完成实验，电阻箱R2应选：_______（填“R a”或“R b”）。
(2)甲组同学用以上方法测得的电压表内阻与实际值相比______（填“偏大”或“偏小”）2．某兴趣小组为了测量一个量程为6.0V的直流电压表的内阻R V（约为几千欧），根据手中器材，设计了如图甲所示的电路。
(1)该实验中需要进行的步骤罗列如下，合理的顺序是___________（用步骤前的字母表示）。
A．闭合开关SB．将电阻箱R0的阻值调到零，并把滑动变阻器的滑片P滑到a端C．调节滑动变阻器R的阻值，使电压表的示数为6.0VD．断开开关SE．调节电阻箱R0的阻值使电压表示数为4V，读出此时电阻箱R0的阻值(2)若在实验步骤E 中，读出R 0的阻值为1450Ω，则该电压表的内阻V R 的测量值为___________Ω，由于系统误差，测量值___________（选填“偏大”或“偏小”）。
(3)为了使测量结果尽可能精确，现有如下两个滑动变阻器，则实验时应选择___________（填A 或B ） A ．R 1（最大阻值为10Ω）B ．R 2（最大阻值为500Ω）某同学在实验中发现，由于电阻箱R 0的调节而引起电路电压的变化，为消除电路电压的变化对电压表内阻测量的影响，手边还有另一只量程为6V 的电压表V 1，请对图甲电路作些改动，并画出改动后的电路图。
半偏法测电阻练习题

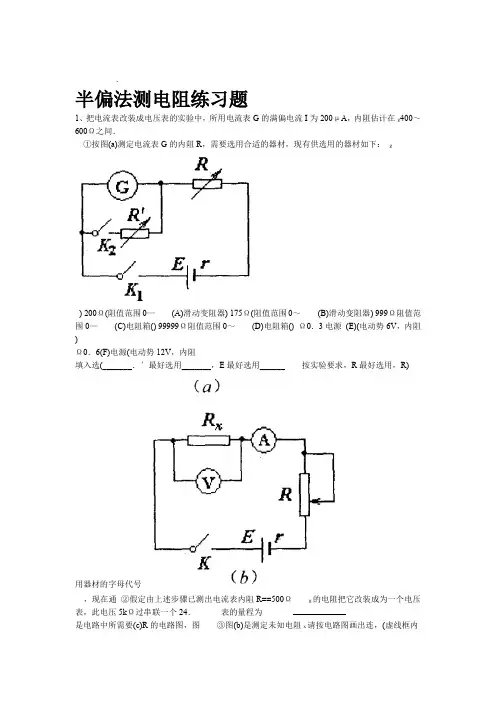

.半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表G的满偏电流I为200μA，内阻估计在g400～600Ω之间．①按图(a)测定电流表G的内阻R，需要选用合适的器材，现有供选用的器材如下：g) 200Ω(阻值范围0—(A)滑动变阻器) 175Ω(阻值范围0～(B)滑动变阻器) 999Ω阻值范围0—(C)电阻箱() 99999Ω阻值范围0～(D)电阻箱() Ω0．3电源(E)(电动势6V，内阻)Ω0．6(F)电源(电动势12V，内阻填入选(_______．′最好选用_______，E最好选用______ 按实验要求，R最好选用，R)用器材的字母代号，现在通②假定由上述步骤已测出电流表内阻R==500Ωg的电阻把它改装成为一个电压表，此电压5kΩ过串联一个24．表的量程为是电路中所需要(c)R的电路图，图③图(b)是测定未知电阻x请按电路图画出连，(虚线框内为上述已改装好的电压表)的器材线，将所示器材接成实验电路．，而改装后的电压表的0．20A ④测量时，电流表的读数为__________。
R表头读数如图(d)所示，那么的阻值等于x、测定电流表内电阻的实验中备有下列器材：2 G（量程0~10mA ）待测电流表）（量程0~5V 标准电压表VΩ）′（电阻箱R0－999 1.5A）滑动变阻器R（总电阻约50，额定电流Ω1，额定电流R（总电阻约l0k1.5A）滑动变阻器Ω2（电动势约为6V，内阻较小）电源E电键及导线若干若采用如图所示的电路测定电流表的（1）并且要想得到较高的精确度，内电阻，那么以上备用的器材中，滑动变阻器。
应选用R___________________若实验中测得待测电流表的内阻值为2（）1 / 4.6，现要想将此电流表改装成量程为0~5V的电压表，则改装的方法是将电流表Ω与电阻箱R'__________联，并将电阻箱的阻值调为___________．Ω（3）在下面方框中，画出一个用标准电压表校准改装电压表的实验电路图，要求在电路图中标出所选用器材的符号．?A,200欲将此表3、在把电流表改装为电压表的实验中,实验所用的电流表满刻度电流为改装成量程为2V的电压表。
半偏法测电阻知识方法与练习

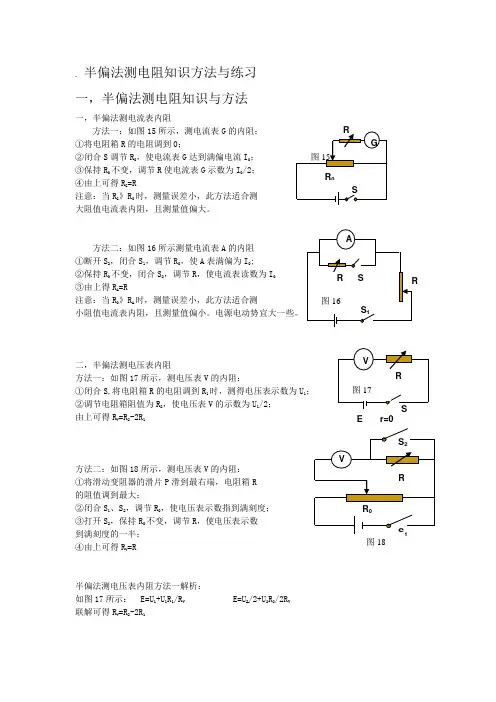

. 半偏法测电阻知识方法与练习一，半偏法测电阻知识与方法一，半偏法测电流表内阻方法一：如图15所示，测电流表G 的内阻：①将电阻箱R 的电阻调到0；②闭合S 调节R 0，使电流表G 达到满偏电流I 0；③保持R 0不变，调节R 使电流表G 示数为I 0/2；④由上可得R G =R注意：当R G 》R 0时，测量误差小，此方法适合测 大阻值电流表内阻，且测量值偏大。
方法二：如图16所示测量电流表A 的内阻 ①断开S 2，闭合S 1，调节R 0，使A 表满偏为I 0;②保持R 0不变，闭合S 2，调节R ，使电流表读数为I 0③由上得R A =R注意：当R 0》R A 时，测量误差小，此方法适合测 小阻值电流表内阻，且测量值偏小。
电源电动势宜大一些。
二，半偏法测电压表内阻方法一：如图17所示，测电压表V 的内阻：①闭合S,将电阻箱R 的电阻调到R 1时，测得电压表示数为U 1；②调节电阻箱阻值为R 2，使电压表V 的示数为U 1/2；由上可得R V =R 2-2R 1方法二：如图18所示，测电压表V 的内阻：①将滑动变阻器的滑片P 滑到最右端，电阻箱R的阻值调到最大；②闭合S 1、S 2，调节R 0，使电压表示数指到满刻度； ③打开S 2，保持R 0不变，调节R ，使电压表示数到满刻度的一半；④由上可得R V =R半偏法测电压表内阻方法一解析：如图17所示： E=U 1+U 1R 1/R V E=U 2/2+U 2R 2/2R V 联解可得R V =R 2-2R 1E r=0二，半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表G的满偏电流I g为200μA，内阻估计在400～600Ω之间．①按图(a)测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：(A)滑动变阻器(阻值范围0—200Ω)(B)滑动变阻器(阻值范围0～175Ω)(C)电阻箱(阻值范围0—999Ω)(D)电阻箱(阻值范围0～99999Ω)(E)电源(电动势6V，内阻0．3Ω)(F)电源(电动势12V，内阻0．6Ω)按实验要求，R最好选用______，R′最好选用_______，E最好选用_______．(填入选用器材的字母代号)②假定由上述步骤已测出电流表内阻R g==500Ω，现在通过串联一个24．5kΩ的电阻把它改装成为一个电压表，此电压表的量程为③图(b)是测定未知电阻R x的电路图，图(c)是电路中所需要的器材(虚线框内为上述已改装好的电压表)，请按电路图画出连线，将所示器材接成实验电路．④测量时，电流表的读数为0．20A，而改装后的电压表的表头读数如图(d)所示，那么R x的阻值等于__________。
半偏法测电表内阻专项训练-普通用卷
半偏法测电表内阻专项训练副标题题号一总分得分一、实验题（本大题共 8 小题，共 72.0 分） 1. 在测量电源的电动势和内阻的实验中，实验室提供的器材如下：A.待测电源 电动势约为 8V、内阻约为B.电压表，内阻约为C.电流表D.电阻箱E.滑动变阻器F.滑动变阻器 G.开关、导线若干采用图甲所示电路测量电压表的内阻 调节电阻箱 R，使电压表指针满偏，此时电阻箱示数为 ；再调节电阻箱 R，使电压表指针指在满刻度的一半处，此时电阻箱示数为 ，忽略电源的内阻．电压表内阻______；关于上述实验，下列说法中正确的有______；A.实验中电源可使用待测电源B.闭合开关 S 前，应将电阻箱阻值调到最小C.调节电压表满偏时，电阻箱的阻值是逐渐增大的D.实验中忽略了电源的内阻，会使测量值偏大若测得电压表内阻，与之串联 ______ 的电阻，将电压表的量程变为 9V；为测量电源的电动势和内阻，请用笔画线代替导线，将图乙电路连接完整．实第 1 页，共 16 页验中，滑动变阻器应选择______ 选填“E”或“F” ，并指出产生实验误差的一个原因 写出一点 ：______．2. 电学实验补充题把电流表改装成电压表的实验中，所用电流表 G 的满偏电流 为，内阻估计在之间．现用如图 1 的电路测定电流表的内阻 ，其供选用的器材如下：A.滑动变阻器 阻值范围B.滑动变阻器 阻值范围C.滑动变阻器 阻值范围D.电阻箱 阻值范围E.电阻箱 阻值范围F.电源 电动势 6V，内阻约为G.电源 电动势 12V，内阻约为H.电源 电动势 20V，内阻约为I.校对电流表 满偏电流为，内阻未知依据实验要求，R 应选用______、 应选用______，电源 E 应选用______ 填入选用器材前的字母代号该实验操作的步骤有：接通 接通 读出，调节电阻 R，使电流表指针偏转到满刻度 ，调节电阻 ，使电流表指针偏转到满刻度的一半 的阻值，即认为接通 之前，电阻 R 的滑片应位于______ 填“a 端”、“b 端”或“ab 中间” ，用此方法测得电流表内阻的测量值与真实值相比______ 填“偏大”、“不变”或“偏小”由此实验测出电流表内阻，现通过串联一个的电阻把它改装成为一个电压表，则改装后电压表的量程为______用改装的电压表测量某一恒压电源的电压，则改装电压表的示数偏______ 选填“大”或“小”第 2 页，共 16 页采用如图所示的电路测电流表 G 的内阻总会有系统误差．某同学在图中的干路 上串联一个校对电流表 ，其目的是保证电键 闭合后干路上的总电流一直不 变．请问电键 闭合后应将滑动变阻器的 R 稍微向______滑动 填“a”或“b”3. 现有一块直流电流计 G，满偏电流为，内阻约某同学想把它改装成量程为 2V 的电压表，他首先根据图示电路，用半偏法测定电流计 G 的内阻．为提高测量准确度，在以下器材中，电阻器 R 应选用______；电池应选用______ 选填器材前的字母 ．A.电池 电动势，内阻不计B.电池 电动势，内阻不计C.电阻箱D.滑动变阻器E.电位器 一种可变电阻，与滑动变阻器相当F.电位器该同学在开关断开的情况下，检查电路连接无误后，将 R 的阻值调至最大．后续的实验操作步骤依次是______，最后记录 的阻值并整理好器材 请按合理的实验顺序，选填下列步骤前的字母 ．A.闭合 B.闭合 C.调节 R 的阻值，使电流计指针偏转到满刻度 D.调节 R 的阻值，使电流计指针偏转到满刻度的一半 E.调节 的阻值，使电流计指针偏转到满刻度的一半 F.调节 的阻值，使电流计指针偏转到满刻度如果测得 的阻值为，即为电流计 G 内阻的测量值．则给电流计第 3 页，共 16 页G______联 选填“串”或“并” 一个阻值为______ 的电阻，就可以将该电流计 G 改装成量程为 2V 的电压表．请你推断在本实验中电流计 G 内阻的测量值 比其内阻的实际值 是偏大还是偏小；由于测得电流计 G 内阻的准确度将直接影响改装电压表的准确度，请你 分析说明利用半偏法测量电流计内阻时使 尽可能接近 的方法． 4. 在“把电流表改装成电压表”的实验中，给出的器材有：A.电流表 量程为，内阻约为B.标准电压表 量程为C.电阻箱D.滑动变阻器E.电位器，电位器相当于滑动变阻器F.电源 电动势为 2V，有内阻G.电源 电动势为 6V，有内阻 H.开关两个，导线若干首先要用“半偏法”测定电流表的内阻。
半偏法测电阻练习题
半偏法测电阻练习题一、选择题1. 在半偏法测量电阻的过程中，下列哪种仪器是必需的？A. 电阻箱B. 电压表C. 电流表D. 正确答案是ABC2. 在半偏法测量电阻时，下列哪个选项描述了正确的连接方式？A. 将电压表并联在待测电阻两端，电流表串联在待测电阻的一端B. 将电流表并联在待测电阻两端，电压表串联在待测电阻的一端C. 将电阻箱并联在待测电阻两端，电流表串联在待测电阻的一端D. 将电阻箱串联在待测电阻两端，电流表并联在待测电阻的一端正确答案是A3. 在使用半偏法测量电阻时，电阻箱的内阻对测量结果有什么影响？A. 内阻越大，测量误差越小B. 内阻越大，测量误差越大C. 内阻不影响测量结果D. 正确答案不包含在选项中4. 在半偏法测量电阻时，下列哪个选项描述了正确的步骤？A. 先调节电流表，再调节电压表，最后调节电阻箱B. 先调节电压表，再调节电流表，最后调节电阻箱C. 先调节电阻箱，再调节电流表，最后调节电压表D. 先调节电阻箱，再调节电压表，最后调节电流表正确答案是C1. 在半偏法测量电阻时，电流表的量程应大于待测电阻的额定电流。
正确错误2. 半偏法测量电阻的原理是通过测量电路中的电压和电流来计算电阻值。
正确错误3. 在半偏法测量电阻时，电压表应并联在待测电阻的两端。
正确错误4. 在半偏法测量电阻时，电阻箱的内阻越大，测量结果越准确。
正确错误1. 请解释半偏法测量电阻的原理，并列举实际应用场景。
半偏法测量电阻的原理是通过沿待测电阻流过一个恒定电流，测量其两端的电压来计算电阻值。
通过施加一定大小的电流，并测量电阻两端的电压，可以通过欧姆定律计算出电阻值。
半偏法测量电阻适用于各种电子电路中对电阻进行测量的场景，如电子元器件的质量检测、电路分析等。
2. 在半偏法测量电阻时，为什么电压表应并联在待测电阻的两端？电压表并联在待测电阻的两端可以直接测量电阻两端的电压，从而计算出电阻值。
并联连接方式使得电压表的内部阻抗很大，不会对电阻测量产生较大的影响。
半偏法测电阻练习题完整版本
半偏法测电阻练习题完整版本半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表G的满偏电流I g为200μA，内阻估计在400～600Ω之间．①按图(a)测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：(A)滑动变阻器(阻值范围0—200Ω)(B)滑动变阻器(阻值范围0～175Ω)(C)电阻箱(阻值范围0—999Ω)(D)电阻箱(阻值范围0～99999Ω)(E)电源(电动势6V，内阻0．3Ω)(F)电源(电动势12V，内阻0．6Ω)按实验要求，R最好选用______，R′最好选用_______，E最好选用_______．(填入选用器材的字母代号)②假定由上述步骤已测出电流表内阻R g==500Ω，现在通过串联一个24．5kΩ的电阻把它改装成为一个电压表，此电压表的量程为μ,欲将此表改3、在把电流表改装为电压表的实验中,实验所用的电流表满刻度电流为200A装成量程为2V的电压表。
(1)为测出电流表的内阻,采用如图所示的电路原理图。
请将以下各实验步骤填写完整。
①依照电路原理图将实物连接成实验线路,开始时两电键均断开。
②将R阻值调至最大,闭合电键_________,调节________的阻值,使电流表达到满刻度。
③闭合_________,调节R'的阻值使电流表达到___________。
④读出R'的读数,即为电流表的内阻。
(2)实验完毕时,两个电阻箱读数如下图所示,则电流表内阻r=____Ω.这种方法测出的电流g表的内阻r比它的真实值_______(选填＂偏g大＂、＂偏小＂或＂相等＂)4、(1)为了测定电压表Vx的内阻，采用了如图所示的电路．其中：V x是待测电压表，量程3V，内阻约3kΩ；V是标准电压表，量程2V，内阻约2kΩ；R1是电阻箱，阻值范围是0—9999．9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势6V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关．①实验步骤如下：(a)根据电路图，将器材正确地连接成实验电路．(b)将开关S2扳到连接点a处，接通开关S1，调节滑动变阻器R 2，使电压表V 的读数是1.50V(c)断开开关S 1，将开关S 2扳到连接点b 处，接通开关S 1，保持__________不变，调节_______________使电压表V 的读数是______________V ，则可以认为电阻箱R 1的阻值就等于电压表V x 的内阻．(d)若此时电阻箱R 1各旋钮的位置如图所示，则电阻箱R 1的阻值是__________Ω，即为待测电压表V x 的内阻．②用本实验方法测得的电压表V x 的内阻值与电压表Vx 内阻的真实值相比较，测量值_________(填序号)． A ．偏大 B ．偏小 C ．准确⑧上述实验中，闭合开关S 1和S 2后(先闭合S 2后闭合S 1)，无论怎样调节电阻箱R 1和滑动变阻器R 2，都要保证两个电压表的安全．在下面提供的四个电阻中，保护电阻R 3应选用____________(填序号)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表G的满偏电流I g为200μA，内阻估计在400～600Ω之间．①按图(a)测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：(A)滑动变阻器(阻值范围0—200Ω)(B)滑动变阻器(阻值范围0～175Ω)(C)电阻箱(阻值范围0—999Ω)(D)电阻箱(阻值范围0～99999Ω)(E)电源(电动势6V，内阻0．3Ω)(F)电源(电动势12V，内阻0．6Ω)按实验要求，R最好选用______，R′最好选用_______，E最好选用_______．(填入选用器材的字母代号)②假定由上述步骤已测出电流表内阻R g==500Ω，现在通过串联一个24．5kΩ的电阻把它改装成为一个电压表，此电压表的量程为μ,欲将此表改3、在把电流表改装为电压表的实验中,实验所用的电流表满刻度电流为200A装成量程为2V的电压表。
(1)为测出电流表的内阻,采用如图所示的电路原理图。
请将以下各实验步骤填写完整。
①依照电路原理图将实物连接成实验线路,开始时两电键均断开。
②将R阻值调至最大,闭合电键_________,调节________的阻值,使电流表达到满刻度。
③闭合_________,调节R'的阻值使电流表达到___________。
④读出R'的读数,即为电流表的内阻。
(2)实验完毕时,两个电阻箱读数如下图所示,则电流表内阻r=____Ω.这种方法测出的电流g表的内阻r比它的真实值_______(选填＂偏g大＂、＂偏小＂或＂相等＂)4、(1)为了测定电压表Vx的内阻，采用了如图所示的电路．其中：V x是待测电压表，量程3V，内阻约3kΩ；V是标准电压表，量程2V，内阻约2kΩ；R1是电阻箱，阻值范围是0—9999．9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势6V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关．①实验步骤如下：(a)根据电路图，将器材正确地连接成实验电路．(b)将开关S2扳到连接点a处，接通开关S1，调节滑动变阻器R 2，使电压表V 的读数是1.50V(c)断开开关S 1，将开关S 2扳到连接点b 处，接通开关S 1，保持__________不变，调节_______________使电压表V 的读数是______________V ，则可以认为电阻箱R 1的阻值就等于电压表V x 的内阻．(d)若此时电阻箱R 1各旋钮的位置如图所示，则电阻箱R 1的阻值是__________Ω，即为待测电压表V x 的内阻．②用本实验方法测得的电压表V x 的内阻值与电压表Vx 内阻的真实值相比较，测量值_________(填序号)． A ．偏大 B ．偏小 C ．准确⑧上述实验中，闭合开关S 1和S 2后(先闭合S 2后闭合S 1)，无论怎样调节电阻箱R 1和滑动变阻器R 2，都要保证两个电压表的安全．在下面提供的四个电阻中，保护电阻R 3应选用____________(填序号)。
A ． 4k ΩB ． 3．33k ΩC ． 2．4k ΩD ． 1 k Ω 21．（18分） （1）甲同学根据图1所示电路采用“半偏法”测量一个量程为3V 的电压表内阻（约3k Ω）。
①为使测量值尽量准确，在以下器材中，电阻箱R 应选用 ，滑动变阻器R 0应选用 ，电源E 应选用 （选填器材前的字母）。
A ．电阻箱（0～999.9Ω）B ．电阻箱 (0～9999Ω)C ．滑动变阻器（0～50Ω）D ．滑动变阻器（0～2k Ω）E ．电源（电动势1.5V ）F ．电源（电动势4.5V ）②该同学检查电路连接无误后，在开关S 1、S 2均断开的情况下，先将R 0的滑片P 调至a 端，然后闭合S 1、S 2，调节R 0，使电压表指针偏转到满刻度，再断开开关S 2，调节R 的阻值，使电压表指针偏转到满刻度的一半。
如果此时电阻箱R 接入电路中的阻值为3150Ω，则被测电压表的内阻测量值为 Ω，该测量值 实际值（选填“略大于”、“略小于”或“等于”）。
（2）乙同学将一个电流计○G 改装成量程为3V 的电压表。
该电流计○G 内部由表头和定值电阻r 串联组成，其中表头电阻r g =100Ω，r 约为几千欧。
为确定该电流计○G 的满偏电流I g 和r 的阻值，他采用如图2所示电路进行测量。
实验中使用的电源电动势E =3.0V ，电阻箱R 的最大阻值为9999Ω。
具体操作步骤如下：a ．将滑动变阻器R 0的滑片P 调到a 端，电阻箱接入电路的阻值R调到5000Ω；b ．闭合S ，仅调节R 0使电流计○G 满偏，记录此时电阻箱接入电路的阻值R 和电压表的示数U ；c ．断开S ，将滑动变阻器R 0的滑片P 再次调到a 端，将电阻箱接入电路的阻值R 减小1000Ω；d ．重复步骤b 、c ，直到将电阻箱接入电路的阻值R 调为0Ω， VRGP S E图2a bR 0VR R 0S 1 S 2 E P a b U /V1.52.02.53.0+ + +++断开S ，结束实验。
根据实验测量出的多组数据绘制电压表示数U 随电阻箱接入电路中的阻值R 变化的图像，如图3所示。
①现有如下三种量程的电压表，在该实验中为使电压的测量值尽可能准确，电压表应选用的量程为 （选填器材前的字母）。
A ．0~15 VB ．0~3VC ．0~0.5V ②根据上述实验数据绘制出的图像，并考虑实验中存在的误差，可以推测出该表头的满偏电流I g 以及定值电阻r 的值应为 。
（选填选项前的字母） A ．30μA，2.4k Ω B ．300μA，5.0k Ω C ．300μA，2.4k ΩD ．30μA，5.0k Ω③乙同学参考②中判断的结果，他若将电流计○G 联（选填“串”或“并”）一个阻值为 k Ω的电阻，就可以将该电流计○G 改装成量程为3V 的电压表。
21．（18分）（1）①B ；C ；F （各2分）②3150；略大于（各2分） （2）①B （2分）② C （2分）③串；7.5（各2分）14、如图1所示，用“碰撞试验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系。
（1）试验中，直接测定小球碰撞前后的速度是不容易的。
但是，可以通过仅测量 （填选项前的序号），间接地解决这个问题。
A ．小球开始释放高度h B ．小球抛出点距地面得高度H C ．小球做平抛运动的射程（2）图1中O 点是小球抛出点在地面上的垂直投影。
实验时，先让入射球m 1多次从斜轨上S 位置静止释放，找到其平均落地点的位置P ，测量平抛射程OP 。
然后，把被碰小球m 2静置于轨道的水平部分，再将入射球m 1从斜轨上S 位置静止释放，与小球m 2相碰，并多次重复。
接下来要完成的必要步骤是 。
（填选项前的符号） A ．用天平测量两个小球的质量m 1、m 2 B ．测量小球m 1开始释放高度h C ．测量抛出点距地面的高度HD ．分别找到m 1、m 2相碰后平均落地点的位置M 、NNhH m 1m 2图1O MP N35.20cm44.80cm 55.68cmE ．测量平抛射程OM 、ON（3）若两球相碰前后的动量守恒，其表达式可表示为_______________（用②中测量的量表示）；若碰撞是弹性碰撞。
那么还应满足的表达式为 （用②中测量的量表示）。
（4）经测定，m 1=45.0g ，m 2=7.5g ，小球落地点的平均位置距O 点的距离如图2所示。
碰撞前、后m 1的动量分别为p 1与p 1′，则p 1∶p 1′= ∶11；若碰撞结束时m 2的动量为p 2′,则p 1′∶p 2′=11∶__ __。
实验结果说明，碰撞前、后总动量的比值'+'211p p p 为________。
（5）有同学认为，在上述实验中仅更换两个小球的材质，其它条件不变，可以使被撞小球做平抛运动的射程增大。
请你用④中已知的数据，分析和计算出被撞小球m 2平抛运动射程ON 的最大值为___ _cm 。
7（2）甲、乙两位同学在“验证牛顿第二定律”实验中，使用了如图3所示的实验装置。
①实验时他们先调整垫木的位置，使小车不挂配重时能在倾斜的长木板上做匀速直线运动，这样做的目的是 。
②此后，甲同学把细线系在小车上并绕过定滑轮悬挂若干配重片。
在小车质量一定的情况下，多次改变配重片数量，每改变一次就释放一次小车，利用打点计时器打出记录小车运动情况的多条纸带。
图4是其中一条纸带的一部分，O 、A 、B 、C 为4个相邻的计数点，相邻的两个计数点之间还有4个打出的点没有画出。
打点计时器接在频率为50Hz 的交流电源上。
通过对纸带的测量，可知小车运动过程中的加速度大小为 m/s 2（保留2位有效数字）。
③根据多条纸带的数据，甲同学绘制了小车加速度与小车所受拉力（测量出配重的重力作为小车所受拉力大小）的a-F 图象，如图5所示。
由图象可知 。
（选填选项前的字母）A ．当小车质量一定时，其加速度与所受合外力成正比B ．当小车所受合外力一定时，其加速度与质量成反比C ．小车的质量约等于0.3kgD ．小车的质量约等于3.3kg④乙同学在实验时，因配重片数量不足改用5个质量为20g 的钩码进行实验。
他首先将钩码全部挂上，用打点计时器打出记录小车运动情况的纸带，并计算出小车运动的加速度；之后每次将悬挂的钩码取下一个并固定在小车上，重复多次实验，且每次实验前均调整垫木的位置，使小车不挂配重时能在倾斜的长木板上做匀速直线运动。
根据测得的数据，绘制出小车加速度与悬挂的钩码所受重力的关系图线。
关于这一图线下列说法错误的是 。
（选填选项前的字母）A ．可由该图线计算出小车和5个钩码质量之和B ．只有当小车质量远大于悬挂钩码的质量时，该图线才是一条直线C ．无论小车质量是否远大于悬挂钩码的质量，该图线都是一条直线图4O A B C 2.86 6.2110.06 单位: cm 纸带 打点计时器 图3 若干配重片垫木⑤在做实验时，乙同学已补偿了打点计时器对小车的阻力及其它阻力。
在处理数据时，他以小车的加速度的倒数a 1为纵轴，以小车和车上砝码的总质量M 为横轴，描绘出a 1-M 图象，图3中能够正确反映a 1-M 关系的示意图是__________。
24．（20分）如图11（a）为一研究电磁感应的实验装置示意图，其中电流传感器（电阻不计）能将各时刻的电流数据实时通过数据采集器传输给计算机，经计算机处理后在屏幕上同步显示出I-t 图像。
平行且足够长的光滑金属轨道的电阻忽略不计，导轨平面与水平方向夹角θ=30°。
轨道上端连接一阻值R =1.0Ω的定值电阻，金属杆MN 的电阻r =0.5Ω，质量m =0.2kg ，杆长L =1m 跨接在两导轨上。
