6.高强度紧固件热处理与网带炉操作.
螺栓的热处理方法

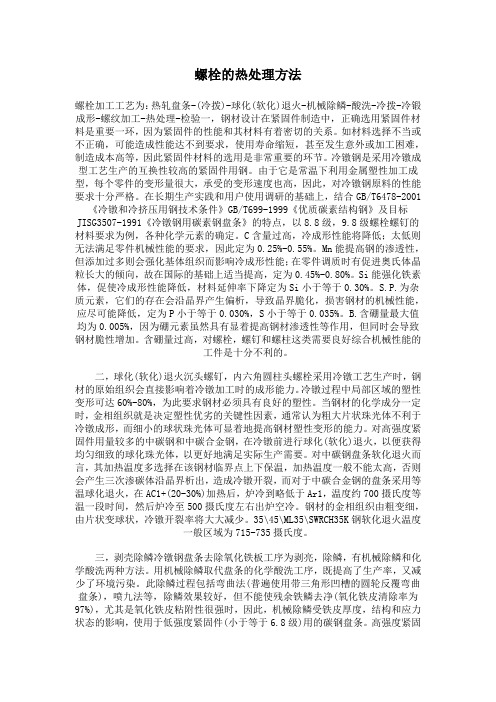

螺栓的热处理方法螺栓加工工艺为：热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热处理-检验一，钢材设计在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。
如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。
冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。
由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。
在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。
C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%-0.55%。
Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%-0.80%。
Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30%。
S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。
B.含硼量最大值均为0.005%，因为硼元素虽然具有显着提高钢材渗透性等作用，但同时会导致钢材脆性增加。
含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。
二，球化(软化)退火沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。
冷镦过程中局部区域的塑性变形可达60%-80%，为此要求钢材必须具有良好的塑性。
螺栓的热处理方法

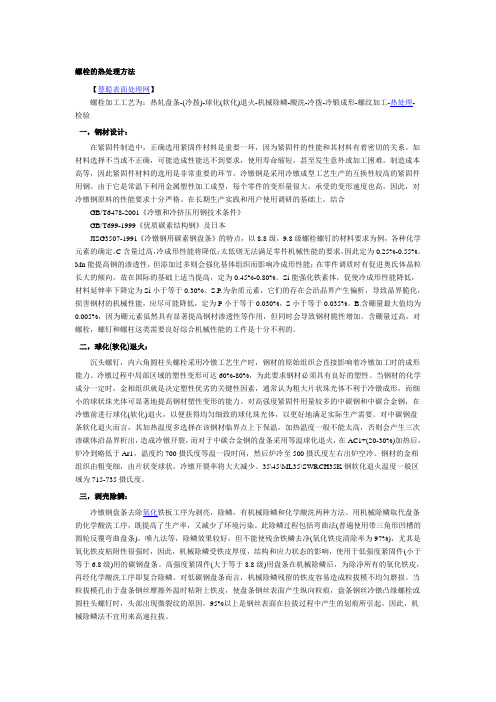

螺栓的热处理方法【慧聪表面处理网】螺栓加工工艺为：热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热处理-检验一，钢材设计：在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。
如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。
冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。
由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。
在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及日本JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。
C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%-0.55%。
Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%-0.80%。
Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30%。
S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。
B.含硼量最大值均为0.005%，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。
含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。
二，球化(软化)退火：沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。
冷镦过程中局部区域的塑性变形可达60%-80%，为此要求钢材必须具有良好的塑性。
热处理主要设备操作规程
热处理主要设备操作规程热处理是一种通过在材料中施加高温来改变其微观结构和性能的金属加工工艺。
热处理设备操作规程是指在热处理过程中对设备操作的一系列规定和要求，旨在确保热处理过程的安全性、稳定性和可控性。
下面是热处理主要设备操作规程的一个范例：一、设备日常检查和准备工作1.设备操作人员应进行日常设备巡检，检查设备的运行情况，如发现异常问题应及时报修。
2.检查设备的电源、冷却水、气源等供应是否正常，如发现问题应及时处理。
3.清理设备内部的灰尘、杂物，确保设备的清洁卫生。
4.检查设备的安全防护措施是否完善，如安全门、安全防护网等是否齐全并可正常使用。
5.准备工作时，应将待处理材料、工艺文件、热处理工艺参数等准备齐全。
二、设备操作流程1.根据工艺文件的要求，设置设备的预热温度、保温时间和冷却速度等参数。
2.打开设备电源，并确保设备运行正常。
3.将待处理材料放置在设备中，并确保材料的摆放位置正确。
4.关闭设备安全门，并确保设备密封性良好。
5.根据工艺要求，启动设备加热系统，将设备温度升至设定的预热温度。
6.达到预热温度后，根据工艺要求设置保温时间，保持设备温度恒定。
7.保温时间结束后，根据工艺要求选择合适的冷却方式进行冷却，如水冷、油冷等。
8.冷却结束后，打开设备安全门，取出处理完成的材料。
9.对材料进行检查、测试，确保其性能符合要求。
10.关闭设备电源，进行设备的清洁、整理和维护工作。
三、设备安全防护措施1.设备操作人员在操作前必须穿戴好个人防护装备，包括耐高温手套、护眼镜、耐高温服装等。
2.在设备运行过程中，严禁烟火等明火接近设备。
3.在设备运行过程中，严禁将手或其他物体伸入设备内部，以防止意外伤害。
4.设备运行时，周围必须保持干燥、整洁，防止杂物堆积引起事故。
5.设备运行时，操作人员必须专心、集中精力，严禁操作中走神或做其他无关工作。
以上是热处理主要设备操作规程的一个示例，具体操作规程应根据实际设备和工艺要求进行制定和完善。
高强度螺栓生产加工工艺流程
高强度螺栓生产加工工艺流程高强度螺栓生产主要分为热轧盘条－（冷拨）－球化（软化）退火－机械除鳞－酸洗－冷拨－冷锻成形－螺纹加工－热处理－检验几步!一，钢材设计在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。
如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。
冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。
由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。
在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。
C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%－0.55%。
Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%－0.80%。
Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30%。
S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。
B.含硼量最大值均为0.005%，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。
含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。
二，球化（软化）退火沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。
冷镦过程中局部区域的塑性变形可达60%－80%，为此要求钢材必须具有良好的塑性。
标准件的热处理方法
标准件的热处理方法标准件加工工艺为：热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热处理-检验一，钢材设计在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。
如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。
冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。
由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。
在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级标准件螺钉的材料要求为例，各种化学元素的确定。
C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%-0.55%。
Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%-0.80%。
Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30%。
S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。
B.含硼量最大值均为0.005%，因为硼元素虽然具有显着提高钢材渗透性等作用，但同时会导致钢材脆性增加。
含硼量过高，对标准件，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。
二，球化(软化)退火沉头螺钉，内六角圆柱头标准件采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。
冷镦过程中局部区域的塑性变形可达60%-80%，为此要求钢材必须具有良好的塑性。
热处理操作规程
热处理操作规程一、引言热处理是金属材料加工的重要环节之一，通过控制材料的显微组织和性能，能够提高材料的强度、硬度和耐磨性等。
然而，热处理也存在一定的风险，如果操作不当，可能会导致材料性能下降甚至发生事故。
因此，为了确保热处理操作的安全性和有效性，制定一套规范的操作流程是非常必要的。
二、热处理操作规程的适用范围本热处理操作规程适用于金属材料的热处理工艺，包括淬火、回火、正火等常用工艺。
三、热处理设备的检查与准备1. 检查热处理设备的工作状态，确定设备是否处于正常运行状态。
2. 检查热处理设备的温度控制系统，确保其准确可靠。
3. 清理热处理设备内部的残留物和杂质，保证工作环境的清洁。
四、材料的准备与装夹1. 确认待处理材料的材质和硬度要求，根据不同的材质选择相应的热处理工艺。
2. 将材料进行清洗，去除表面的油污和氧化物。
3. 根据热处理工艺要求，进行装夹，确保材料的表面平整，并避免变形和损坏。
五、热处理操作流程1. 将装夹好的材料放入热处理设备中，并将设备的密封件进行检查和更换。
2. 启动热处理设备，根据工艺要求将温度逐步升至设定的热处理温度。
3. 将材料保持在设定温度下一段时间，以保证材料内部的组织达到均匀的变化。
4. 根据具体工艺要求，进行冷却处理，可采用水淬、油淬或空冷等不同方式。
5. 完成热处理后，及时关闭热处理设备，并进行冷却处理后的材料的清理和检验。
六、热处理后的后续操作1. 对热处理后的材料进行清洁和表面处理，去除可能存在的氧化物和残渣。
2. 进行材料的性能检验，包括硬度、拉伸强度、冲击韧性等指标的测试。
3. 对材料的性能测试结果进行评估，确定其是否合格。
4. 如若不合格，需要进行相应的返修或重新热处理等操作。
七、热处理操作的注意事项1. 操作人员须熟悉热处理工艺的要求和相应的操作规程，严格按照规程进行操作。
2. 操作人员需要正确使用个人防护装备，包括隔热手套、防护眼镜等，确保自身安全。
紧固件-材料和热处理
讲义材料四热处理和表面处理篇1、紧固件热处理要求力学性能为8.8级和高于8.8级的螺栓和05、8（>M16的1型螺母）、10及12级的螺母一般都要经过调质处理，才能达到力学性能规定中的各项要求。
根据螺栓和螺母的螺纹精度、硬度、加工方法、工艺路线和图样要求的不同，或进行成品热处理，或进行半成品热处理。
成品热处理：是在零件全部加工成形之后进行淬火和回火。
螺纹精度为6H、6g的一般规格螺栓和螺母可以进行成品热处理，以减少滚丝轮、搓丝板、丝锥等工具的消耗量，提高生产率和降低生产成本。
半成品热处理：是在加工螺纹之前或下料之后的坯料状态下进行淬火和回火。
螺纹精度高于6H、6g或加工工艺、粗糙度和畸变等有特殊要求的螺栓和螺母以及切削加工的小批零件常进行这种热处理方式。
钢结构用高强度大六角螺母为消除牙形变型，确保扭矩系数标准偏差的离散度小，采用墩制后的六角坯料进行调后处理，然后再行攻丝的工艺。
切削成形的螺栓和螺母在加工时表面的脱碳层已基本切除，可以在脱氧良好的盐浴炉中加热淬火。
但是采用冷墩或冷挤成形时，原材料脱碳层不但仍然存在，而且被挤向牙尖，尽管在严格脱氧的盐浴炉中或保护气氛炉中加热，也无法克服原材料本身脱碳。
因此E和G值往往超过标准允许的范围。
采用可以严格控制碳势的可控气氛热处理炉，就可在加热零件的同时，对其脱碳的表面进行适当的复碳，以保证E和G都在合格范围之内，常用的可控气氛炉有多用炉、网带炉等，所用气氛可以是吸热式、氮基气氛等。
2．紧固件的表面处理紧固件在使用上为提高防腐蚀性能和抗氧化性能，或是为了装潢美观等的需要，表面需要进行镀层处理。
表面处理目前主要有：发黑、镀锌、镀镍、镀铬、热镀锌、达克罗等。
紧固件表面多一层镀层，会增大紧固件外形尺寸和螺纹尺寸。
当镀层达到一定厚度时，势必会引起螺纹配合的干涉，内、外螺纹不能正常装配。
为保证镀后螺纹的配合，首先要了解镀层厚度与螺纹间隙的关系、了解镀前螺纹的配合间隙，选择适应的螺纹偏差以容纳镀层厚度。
热处理工安全操作规程(三篇)
热处理工安全操作规程第一章总则第一条为了保障热处理工作人员的人身安全和生命安全，保障生产设备的安全稳定运行，制定本规程。
第二条本规程适用于从事热处理工作的所有人员。
第三条热处理工作是指对金属材料进行加热、冷却和保温处理的工作。
第四条所有从事热处理工作的人员必须接受相关安全操作培训并按照规程执行，严禁违章操作。
第五条各级主管部门对热处理工作人员进行安全操作的监督和检查，确保规程的有效执行。
第二章安全操作注意事项第六条在进行热处理工作时，必须按照相关规程和操作规定操作，确保工作的安全和质量。
第七条在操作过程中，必须佩戴符合安全标准的个人防护装备，包括但不限于防护服、安全帽、护目镜、防护口罩等。
第八条在操作前，必须检查热处理设备和工具是否完好无损，若发现问题应立即报告维修或更换。
第九条进行热处理工作时，必须将操作区域围起来，严禁非工作人员进入。
第十条在进行火焰加热时，必须将火焰喷口远离易燃物，使用隔热物保护非工作区域。
第十一条热处理过程中严禁使用毛巾或不适当的工具触摸热物体。
第十二条在进行水冷却处理时，必须确保水温和水压符合规定范围，严禁使用超过规定温度的水进行冷却。
第十三条在进行热处理前，必须检查热处理液的浓度和质量，确保符合要求。
第十四条在进行热处理过程中，如果发现异常情况，如热处理设备冒烟、漏液等，必须及时停止操作，报告维修或更换设备。
第十五条在热处理过程中，必须定期检查设备的电源和线路，确保没有漏电和安全隐患。
第十六条在进行热处理操作后，必须及时清理操作区域，确保无杂物和易燃物。
第三章紧急情况处理第十七条在发生紧急情况时，必须保持冷静，迅速采取措施进行处理，确保人员的安全。
第十八条在发生火灾时，必须立即报警，采取灭火措施，并迅速疏散人员。
第十九条在发生设备故障或意外事故时，必须立即停止操作，报告上级主管部门并采取相应措施进行处理。
第二十条在发生人员伤害事故时，必须立即进行急救，并报告上级主管部门。
网带炉操作规程
NBA-1-23/NFL-4-56热处理炉操作规程1目的确保NBA-1-23/NFL-4-56网带淬火、回火炉的正确操作、维护保养，安全使用。
2适用范围适用于操作NBA-1-23/NFL-4-56网带淬火、回火炉的操作人员。
3操作规程3.1上岗要求3.1.1.操作人员必须经培训能安全操作的操作工人。
3.1.2.操作人员必须熟悉该设备的基本原理和操作过程。
3.1.3.操作人员必须忠于职守，认真负责，熟练撑握设备的操作、维护及保养。
3.1.4.操作人员必须不断努力学习，总结交流经验，求得本身素质的不断提高。
3.2开机前的准备和检查3.2.1.准备足量甲醇。
3.2.2.检查加热元件是否开裂、折断、严重弯曲及脱出搁丝砖等现象，同时检查相与相，引出棒与炉壳之间的绝缘情况，是否有短路等不正常现象。
3.2.3．检查加热元件、热电偶、补偿导线、控制柜等所有导线的接线是否正确，接触是否良好，并解决短路、导通等问题，检查电动机的转向是否正确。
4打开网带炉操作程序4.1.开机流程 4.2.开启“电源指示”按钮接通电源，依次按下“淬火网带开”和“回火网带开”按钮以开启网带，并调节“淬火调速”按钮和“回火调速”旋钮选用工艺要求的网带速度。
4.3.分别旋转淬火炉“一区加热”、“二区加热”、“三区加热”、“四区加热”以及回火炉“一区加热”、“二区加热”旋钮至指示灯绿灯亮，对炉腔进行升温。
4.4.分别在“1区温控”、“2区温控”、“3区温控”、“4区温控”、“1区回火”、“2区回火”控制面板内调解温度至工艺所要求温度，并按“ENT”键确认。
4.5.待各区温度均达到设定值后，根据工艺要求选择是否需要开启油循环以及游搅拌。
若需要，按下“油循环开”和“油搅拌开”即可，若不需要，则跳过此步骤，并进行下一步。
4.6.按下“提升网带开”按键，并根据工艺通过“提升调速”旋钮选择适当的提升网带速度。
4.7. 开启甲醇流量阀，向炉内通入甲醇，并通过调解阀门来控制甲醇流量大小。
热处理主要设备操作规程
热处理主要设备操作规程1.适用范围本规定适用于指导本公司内所有热处理设备。
2.主要设备操作规程2.1盐浴炉、硝盐炉操作规程（1）必须穿戴好工作服、工作帽、皮鞋、眼镜或防护面罩；（2）仔细检查测温仪表、仪器、电器设备接地线等是否完好正确；（3）检查抽风装置是否正常；（4）检查汇流铜板，主、辅电极是否短路；（5）清除盐炉炉面的凝固盐层和抽风口附近的污物，击碎凝固盐层，避免熔盐爆出；（6）入炉的工件、工具、夹具和挂具等均应干燥无水，必须经过烘烤。
高温盐炉连续工作4小时即应脱氧。
第 1 页共7 页2.1.8每次停炉前应立即检查辅助电极是否完好、干燥，放入时应首先断电。
2.1.9高温盐炉使用温度一般不超过1300℃；中温盐炉使用温度一般不超过950℃；硝盐炉使用温度一般不超过570℃。
工作中严禁将硝盐带入中、高温盐炉内。
严禁将棉织物、木炭、石墨及氰盐等物质带入硝盐炉内。
硝盐炉应用电加热，严禁用煤或油类加热。
硝盐炉如果坩埚破损，则严禁使用。
硝盐着火时，不得使用水、泡沫灭火器或湿沙灭火，必须用干沙灭火。
工作完毕后，应切断电源、整理设备及清理工作场地。
2.2箱式电阻炉操作规程2.2.1遵守热处理工安全操作规程。
检查测温仪表、热电偶、电器设备接地是否完好。
2.2.2检查炉膛内是否有异常工件，炉底板、电阻丝是否完好。
2.2.3工件进出炉时应切断电源操作，并注意工件或工具不得与电阻丝相碰撞和接触。
2.2.4箱式电阻炉使用温度不得超过额定值。
2.2.5电炉通电前应先合闸，再开控制柜电钮。
停炉时，应先关控制柜电钮再拉闸。
2.2.6每月定期清理设备各部位（包括炉底板下部）的氧化物和脏物，发现问题应及时处理好。
2.2.7热处理干燥箱、保温炉、电熔炉不得超过额定温度，其余均按本规程第 2 页共7 页执行。
2.2.8工作完毕应清理工作场地，并填写交接班记录。
2.3井式电阻炉操作规程是否良好。
2.3.4装、出炉工件时必须切断电源，关闭风扇，严禁带电操作。
