空调室外机位的尺寸和位置[大全]
![空调室外机位的尺寸和位置[大全]](https://img.taocdn.com/s3/m/921d5e0154270722192e453610661ed9ad51557f.png)
空调室外机位
空调室外机位的设置00000000000000
空调室外机位的设置
一、空调板的尺寸
1、室外机上部和四周各留出100mm的净距(冷媒管接人方向需150mm)；
2、当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大150mm，或加大空调板深度l50mm；
3、空调板的大小：外保温的厚度应加进去；安装栏杆百叶的边应增加50mm安装量；有雨水管穿过时，视位置关系空调板加宽或加深150mm。
4、如果安装在百叶的后面，上部要留更多的空间；考虑到人员安装因素，空间高度1—1.5P＞ 1000mm，2P＞ 1100mm，3P＞1200mm；
二、空调板的位置及洞口尺寸
1、空调板附近要有窗，不能设在无窗的山墙；
2、窗的开启扇在接近空调板的一侧，空调板侧边与活动窗侧边距离在50cm内；
3、窗的开启扇要大到能把机器运
出去，可以参考图3中“侧向置入”时的洞口尺寸。
空调百叶尺寸宜比洞口尺寸上下各留100mm的缝隙便于开启及安装时踏握着力；
三、空调室外机排热问题
1、空调机位不能凹入墙体，避免停机及安装更困难；
2、当采用百叶或者穿孔板围护时，要保证空隙率≥75%，设计开启方向时应便于安装操作；。
空调室外机安装要求

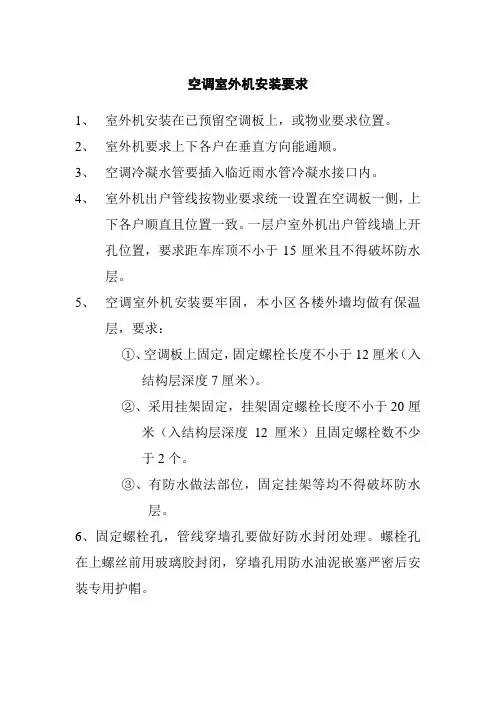

空调室外机安装要求
1、室外机安装在已预留空调板上，或物业要求位置。
2、室外机要求上下各户在垂直方向能通顺。
3、空调冷凝水管要插入临近雨水管冷凝水接口内。
4、室外机出户管线按物业要求统一设置在空调板一侧，上
下各户顺直且位置一致。
一层户室外机出户管线墙上开孔位置，要求距车库顶不小于15厘米且不得破坏防水层。
5、空调室外机安装要牢固，本小区各楼外墙均做有保温
层，要求：
①、空调板上固定，固定螺栓长度不小于12厘米（入
结构层深度7厘米）。
②、采用挂架固定，挂架固定螺栓长度不小于20厘
米（入结构层深度12厘米）且固定螺栓数不少
于2个。
③、有防水做法部位，固定挂架等均不得破坏防水
层。
6、固定螺栓孔，管线穿墙孔要做好防水封闭处理。
螺栓孔在上螺丝前用玻璃胶封闭，穿墙孔用防水油泥嵌塞严密后安装专用护帽。
空调位基本通风要求
1 空调位基本通风要求（1）空调机位的安装应有利于通风换热，在建筑立面的竖向凹槽内层层布置的室外机，凹槽的宽度不宜小于2.5m，室外机置于凹槽的深度不应大于4.2m。
（2）空调室外机排风口不宜相对，相对时其水平间距应大于4m。
（3）空调机位设计应满足如下通风要求：2 空调百叶叶片样式空调百叶应设活动扇，便于安装有。
常用形式：1、防雨百叶2、一字百叶3、矩管或金属格栅4、栏杆百叶。
当采用百叶或矩管时，百叶挡板宽度宜≥40mm，通常采用60mm；百叶叶片净垂直间隔宜70~90mm，矩管垂直净距≥60mm。
当采用穿孔板围护时，要保证空隙率≥75%且孔径及形状利于通风。
2.1“Z”形百页：分通风百叶和防雨百叶2种，通风百叶为叶片向空调机位内侧倾斜；防雨百叶为叶片向空调机位外侧倾斜。
防雨百叶防雨效果好但是立面不美观如下右图，百叶里面设备无法隐蔽。
通风百叶如下左图，通风效果好不死机，立面可视设备范围小，在空调位内设排水系统解决防雨问题。
如采用“Z”形百页统一采用防雨百叶+排水系统，在空调机位设地漏并涂抹1.2mm厚JS-Ⅱ型水泥基防水涂料，遇墙上翻300mm。
2.2“一”形百页对三层以上的空调机体遮挡完全，立面效果优良（下图），且比Z形百页通风效果明显提升。
百叶挡板呈外斜角度≤30°水平方向布置通风效果最佳。
需在空调位内另设排水系统。
2.3矩管百页：从下右图所示可以看到，由于矩管具有一定深度，机位内部可视度低，对三层以上的空调机体遮挡完全，立面效果优良。
矩管材料可以用氟碳铝合金管或防腐木条。
矩管规格宜为60*20~30，空隙间隔宜不小于60。
矩管的深度过小则如下图机体内部可视度高，顶层空调机体仍然暴露，立面效果不佳。
2.4栏杆百页对散热有利，造型美观。
室外空调机位设计指引
室外空调机位设计指引首先，室外空调机位设计应遵循以下原则：1.安全性：空调机位必须安全可靠，防止机组发生倾斜、震动或滑动等危险情况。
空调机位的设计要充分考虑强度、稳定性和抗风能力。
2.通风性：空调机位必须保持良好的通风条件，以保证机组正常散热。
通风空间应充足，避免机组长期处于高温环境下。
3.减噪性：空调机位设计应考虑降低机组噪音对周围环境和人们生活的影响。
可以采取隔音板、消声器等措施，减少噪声传播。
4.方便维护：空调机位应为维护人员提供充足的工作空间，方便检修和维护。
5.美观性：空调机位应与建筑物外观相协调，避免对整体建筑形象产生影响。
接下来，我将详细说明室外空调机位设计的注意事项和指导原则。
1.选择合适的位置：空调机位的选择应考虑多个因素，如机组功率、机组类型、管道长度和重量等。
机位应尽可能远离窗户、门和通道，以减少噪音和震动对室内环境的影响。
2.确保合适的基础：空调机位需要有一个坚固的基础，以确保机组安全稳定。
基础可以使用混凝土，同时考虑地质条件和基础承载能力。
3.选择适当的支架：支架是连接机组和基础的重要组成部分。
支架应具有足够强度和稳定性，同时考虑机组的安全、维护和维修便利性。
4.控制噪音和振动：室外空调机位设计应采取措施减少噪音和振动对周围环境的影响。
可以使用隔音板、振动消除器等装置来降低噪音和振动。
5.提供足够的通风空间：空调机位应考虑机组正常运行所需的适当通风空间。
通风孔的位置和大小应根据机组的散热需求来确定。
6.提供便于维护的空间：空调机位应提供足够的工作空间，使维修和检修人员能够方便地进行维护工作。
考虑到机组的大小和维护要求，确保机位周围有足够的空间。
7.考虑环境保护：室外空调机位设计应考虑环境保护因素，如减少机组对周围环境的污染和影响。
可采用降噪、降震和节能设备，减少对大气和水资源的污染。
综上所述，室外空调机位设计是确保空调系统正常运行和维护的重要环节。
设计时应充分考虑安全性、通风性、减噪性、方便维护性和美观性等因素。
室外空调机位的规范使用
室外空调机位的规范使用新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。
为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。
不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。
可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。
实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。
空调室外机安装管理规定

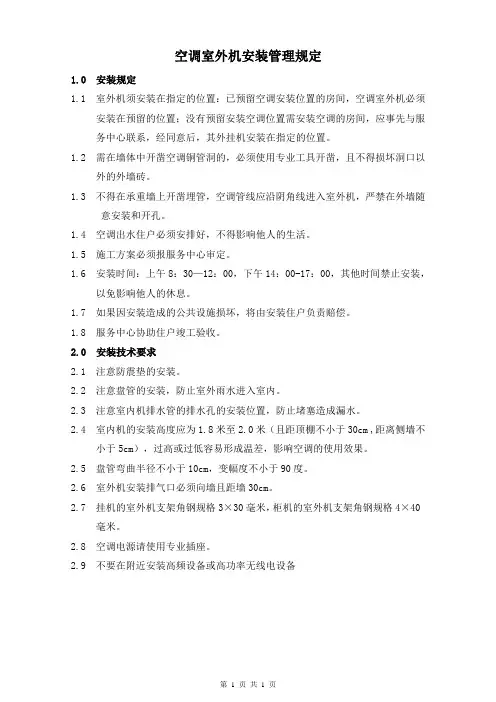

空调室外机安装管理规定
1.0 安装规定
1.1 室外机须安装在指定的位置：已预留空调安装位置的房间，空调室外机必须
安装在预留的位置；没有预留安装空调位置需安装空调的房间，应事先与服务中心联系，经同意后，其外挂机安装在指定的位置。
1.2 需在墙体中开凿空调铜管洞的，必须使用专业工具开凿，且不得损坏洞口以
外的外墙砖。
1.3 不得在承重墙上开凿埋管，空调管线应沿阴角线进入室外机，严禁在外墙随
意安装和开孔。
1.4 空调出水住户必须安排好，不得影响他人的生活。
1.5 施工方案必须报服务中心审定。
1.6 安装时间：上午8：30—12：00，下午14：00-17：00，其他时间禁止安装，
以免影响他人的休息。
1.7 如果因安装造成的公共设施损坏，将由安装住户负责赔偿。
1.8 服务中心协助住户竣工验收。
2.0 安装技术要求
2.1 注意防震垫的安装。
2.2 注意盘管的安装，防止室外雨水进入室内。
2.3 注意室内机排水管的排水孔的安装位置，防止堵塞造成漏水。
2.4 室内机的安装高度应为1.8米至2.0米（且距顶棚不小于30cm ,距离侧墙不
小于5cm），过高或过低容易形成温差，影响空调的使用效果。
2.5 盘管弯曲半径不小于10cm，变幅度不小于90度。
2.6 室外机安装排气口必须向墙且距墙30cm。
2.7 挂机的室外机支架角钢规格3×30毫米，柜机的室外机支架角钢规格4×40
毫米。
2.8 空调电源请使用专业插座。
2.9 不要在附近安装高频设备或高功率无线电设备
第 1 页共1 页。
室外空调机位的设计要点
室外空调机位的设计要点1.选址：选择合适的空调机位非常重要。
机位应位于通风良好、室外温度适宜、不受阳光直射的区域。
尽量远离噪音源和污染源，以避免对机器的影响。
2.基础设计：机位的基础必须足够坚固，能承受空调机的重量和振动。
基座设计应合理，以保证机器平衡稳定。
基础材料的选择也要考虑耐腐蚀、耐候性和抗震能力。
3.安装空间：机位的安装空间应足够宽敞，方便维护和更换设备。
设备之间的间距应合理，以保证空气流通，避免互相干扰和热量积聚。
4.遮阳设计：机位的设计应考虑遮阳问题，以避免阳光直射对设备的影响。
可以利用遮阳板、天棚或植物等来降低室外温度和保持机器的正常运行温度。
5.排水设计：机位的设计应考虑排水问题。
确保机器正常工作时产生的水能够顺利排放，避免积水或渗漏等问题。
6.防雷设计：空调机位的设计应考虑雷击问题。
采取适当的防雷措施，如接地设计和避雷装置等，以保护设备免受雷击可能导致的损害。
7.噪音控制：机位的设计应考虑噪音控制。
采取有效的隔音措施，如隔音墙或噪音屏蔽等，以减少机器产生的噪音对周围环境和使用者的影响。
8.通风换气：机位的设计应考虑通风换气问题。
确保机器周围的空气能够流通，以保持机器正常工作温度、减少热量积聚和维护设备的有效运行。
9.防护措施：机位的设计应考虑对设备的防护措施。
采取合适的封闭措施，以防止杂物、尘埃和其他外界因素对设备的侵害，保持机器的正常工作状态和寿命。
10.维护通道：机位的设计应考虑维护通道的设置。
确保维护人员方便进入机位进行设备的检修和维护工作。
设备维护通道的宽度和高度应符合相关规定，以保证维修的顺利进行。
总而言之，室外空调机位的设计要点是选择合适的位置、坚固的基础、优良的遮阳和通风设计、科学的排水和防雷措施，以及噪音控制和设备保护等问题。
这些要点能够确保空调机的稳定运行和最大效率，延长设备的使用寿命，并提供舒适和安全的使用环境。
空调室外机安装规范
空调室外机安装规范空调室外机安装规范是指在空调系统安装过程中，室外机的布置、安装位置、安全距离、排水要求、电源要求等方面需要遵守的规范。
以下是对空调室外机安装规范的详细说明。
一、室外机的布置1. 室外机不得安装在通风不良、光照不足的地方，应保持足够的通风和散热空间；2. 室外机应远离易燃易爆物品、高温热源以及有毒有害的化学物品，保持安全距离。
二、室外机的安装位置1. 室外机应尽可能地与室内机保持垂直，以确保冷凝水的正常排放；2. 室外机不得安装在通风扇和强烈的电磁辐射源附近；3. 室外机应避免安装在噪音敏感区域，如卧室、宾馆客房等。
三、安全距离要求1. 室外机与易燃易爆物品之间的安全距离应符合国家相关安全标准；2. 室外机与高温热源之间的安全距离应保持在一定距离以上，以防止因热源引起室外机故障；3. 室外机与窗户、门等通风口之间的安全距离应符合国家相关规定，以确保室内空气的正常流通。
四、排水要求1. 室外机的排水管应有一定的坡度，以便冷凝水能够顺利排放；2. 室外机的排水管不得与其他污水管道共用，以防止交叉污染；3. 室外机的排水管应定期清洗和消毒，以确保排水的卫生和畅通。
五、电源要求1. 室外机的电源线应采用优质电线，并且符合国家相关电气安全标准；2. 室外机的电源线应独立引出，并且设有专门的断路器和漏电保护装置；3. 室外机的电源线应避免与其他电器设备的电源线共用，以防止功率过大导致电源不稳定。
最后，空调室外机的安装工作应由专业的安装人员进行，并且符合国家相关的安全规范。
在安装过程中，应注意保护室外机的外壳，避免划伤和损坏。
安装完成后，还需进行相关的检测和试运行，以确保室外机的正常工作和运行效果。
同时，用户在使用空调时也应定期清洁和维护室外机，以延长其使用寿命和保持高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外空调机位的规范使用
新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。
为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。
不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。
可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题：
一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；
二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；
三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；
四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；
五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；
六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。
实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。
