BET法测定催化剂表面积
若已知每个分子所占的面积，则可算出固体的质量表面。
V∞ (STP) × L ×σ Am = Vm (STP)m
式中： L——阿佛加德罗常量； m——吸附剂的质量； Vm(STP) ——STP下气体的摩尔体积(22.414×10-3 m3mol-1)； V∞ (STP)——质量为m的吸附剂在T，p下吸满一层时气体的体积， 并换算成STP下的体积； σ——每个吸附分子所占的面积。
BET多分子层吸附定温式为：
1 C −1 p ⋅ * = + * V p − p V∞C V∞ C p
(Hale Waihona Puke p)对于在一定温度T 指定的吸附系统，C 和V∝皆为常数。 若以 V ( p − p )
*
p
p 对 * 作图得一条直线，其 p
斜率
=
C −1 V∞C
截距
=
1 V∞C
解得
1 V∞ = 截距 + 斜率
常用的吸附质是 N2，其截面积
σ＝16.2×10-20 m2。
静态低温氮吸附容量法是经典的比表面积测定方法，试验
装置如图所示。其中量气管、各贮气球的体积及活塞A上至压力 计0点一段毛细管的体积是已知的，样品管中除了固体本身体积 以外的空间称为死空间，是每次实验待测的。
实验时，先将催化剂 加热脱气处理，再将冷却 的样品放入样品管中，对 系统进行抽真空。关闭活 塞A，打开活塞B，将吸附 气体导入各储气球，使量 气管汞面在最大球的下线， 压力计左臂汞面保持在0点， 平衡后关闭活塞B，测定 压力。打开活塞A进行吸 附。待平衡后从体积、温 度、压力变化可计算出吸 附量。将汞面逐次上升至 各球下线，可测得一组压 力对应的吸附量，代入 BET方程即可计算出样品 的表面积。
催化剂的表面积测定——BET法
对于气-固相催化反应，催化剂表面是其反应进行的场所。 一般而言，表面积越大，催化剂的活性越高。具有均匀表面的 少数催化剂表现出催化剂的活性与表面积成比例关系。 一般催化剂表面积是根据Brunauer-Emmett-Teller提出 的多层吸附理论及总结出的BET方程式进行测定和计算的。
BET多分子层吸附定温式为：
V p* − p
(
p
)
=
1 C −1 p ⋅ * + V∞C V∞ C p
式中： V—T、p下质量为m的吸附剂吸附达平衡时，吸附气体的体积； V∝—T、p下质量为m的吸附剂盖满一层时，吸附气体的体积； p*—被吸附气体在温度T时成为液体时的饱和蒸气压； C—与吸附第一层气体的吸附热及该气体的液化热有关的常数。
BET的原理及使用方法

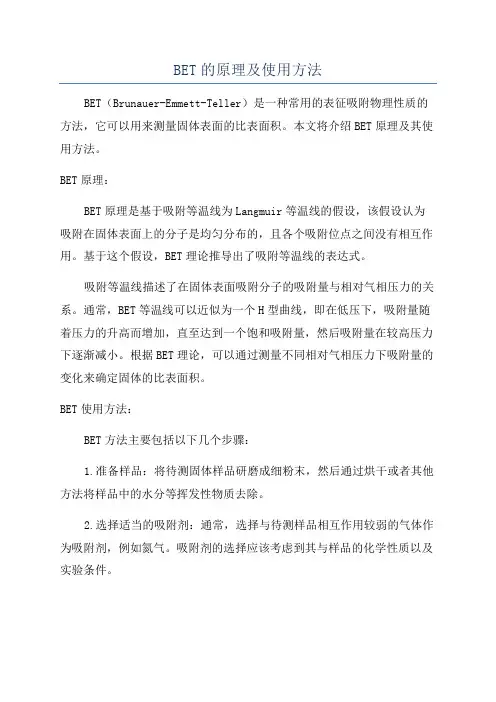

BET的原理及使用方法BET（Brunauer-Emmett-Teller）是一种常用的表征吸附物理性质的方法，它可以用来测量固体表面的比表面积。
本文将介绍BET原理及其使用方法。
BET原理：BET原理是基于吸附等温线为Langmuir等温线的假设，该假设认为吸附在固体表面上的分子是均匀分布的，且各个吸附位点之间没有相互作用。
基于这个假设，BET理论推导出了吸附等温线的表达式。
吸附等温线描述了在固体表面吸附分子的吸附量与相对气相压力的关系。
通常，BET等温线可以近似为一个H型曲线，即在低压下，吸附量随着压力的升高而增加，直至达到一个饱和吸附量，然后吸附量在较高压力下逐渐减小。
根据BET理论，可以通过测量不同相对气相压力下吸附量的变化来确定固体的比表面积。
BET使用方法：BET方法主要包括以下几个步骤：1.准备样品：将待测固体样品研磨成细粉末，然后通过烘干或者其他方法将样品中的水分等挥发性物质去除。
2.选择适当的吸附剂：通常，选择与待测样品相互作用较弱的气体作为吸附剂，例如氮气。
吸附剂的选择应该考虑到其与样品的化学性质以及实验条件。
3.测量吸附等温线：使用气体吸附仪器，例如比表面积分析仪，对样品进行吸附等温线测量。
实验过程中需要控制气体的流速、温度和压力，并进行相应的记录。
4.数据处理：将吸附等温线中的吸附量和相对气相压力的数据转化为BET等式的形式。
5.拟合曲线：根据BET等式，使用非线性拟合技术将实验数据拟合为BET等式，从而得到比表面积的数值。
需要注意的是，BET方法适用于固体样品的比表面积大于10平方米/克的情况。
对于具有较小比表面积的样品，可以考虑使用其他表征方法，如X射线衍射。
BET方法的应用：BET方法广泛应用于材料科学、化学工程、环境科学和生物科学等领域。
其中一些典型的应用包括：1.反应催化剂的性能评价：固体催化剂的催化活性与其表面积密切相关，通过BET方法可以评估催化剂的比表面积从而预测其催化性能。
物理化学拓展知识 BET法测定催化剂表面积
对于气-固相催化反应，催化剂表面是其反应进行的场所。 一般而言，表面积越大，催化剂的活性越高。具有均匀表面的 少数催化剂表现出催化剂的活性与表面积成比例关系。
一般催化剂表面积是根据Brunauer-Emmett-Teller提出的 多层吸附理论及总结出的BET方程式进行测定和计算的。
பைடு நூலகம்
BET多分子层吸附定温式为：
p
1 C 1 p
V p* p VC VC p*
式中： V—T、p下质量为m的吸附剂吸附达平衡时，吸附气体的体积； V∝—T、p下质量为m的吸附剂盖满一层时，吸附气体的体积； p*—被吸附气体在温度T时成为液体时的饱和蒸气压； C—与吸附第一层气体的吸附热及该气体的液化热有关的常数。
BET多分子层吸附定温式为：
p
1 C 1 p
V p* p VC VC p*
对于在一定温度T 指定的吸附系统，C 和V∝皆为常数。
p
p
若以 V p * p 对 p * 作图得一条直线，其
斜率 C 1 VC
截距 1 VC
解得
V
截距
1
斜率
若已知每个分子所占的面积，则可算出固体的质量表面。
Am
V (STP) Vm (STP)m
L
式中： L——阿佛加德罗常量； m——吸附剂的质量； Vm(STP) ——STP下气体的摩尔体积(22.414×10-3 m3mol-1)； V (STP)——质量为m的吸附剂在T，p下吸满一层时气体的体积， 并换算成STP下的体积；
σ——每个吸附分子所占的面积。
常用的吸附质是 N2，其截面积 σ＝16.2×10-20 m2。
bet在粉体材料领域中的应用

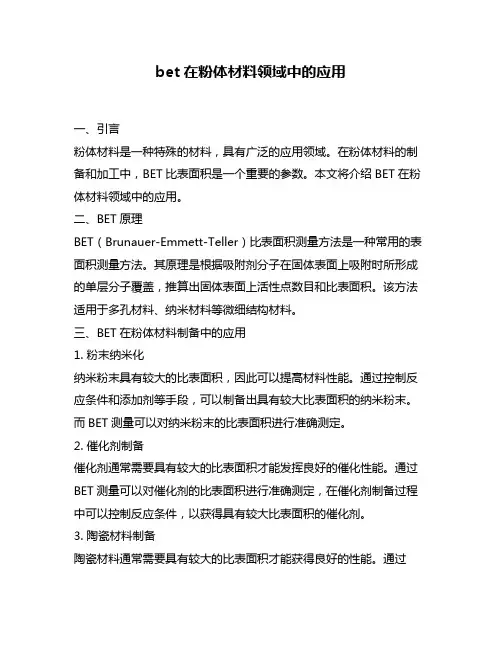

bet在粉体材料领域中的应用一、引言粉体材料是一种特殊的材料，具有广泛的应用领域。
在粉体材料的制备和加工中，BET比表面积是一个重要的参数。
本文将介绍BET在粉体材料领域中的应用。
二、BET原理BET（Brunauer-Emmett-Teller）比表面积测量方法是一种常用的表面积测量方法。
其原理是根据吸附剂分子在固体表面上吸附时所形成的单层分子覆盖，推算出固体表面上活性点数目和比表面积。
该方法适用于多孔材料、纳米材料等微细结构材料。
三、BET在粉体材料制备中的应用1. 粉末纳米化纳米粉末具有较大的比表面积，因此可以提高材料性能。
通过控制反应条件和添加剂等手段，可以制备出具有较大比表面积的纳米粉末。
而BET测量可以对纳米粉末的比表面积进行准确测定。
2. 催化剂制备催化剂通常需要具有较大的比表面积才能发挥良好的催化性能。
通过BET测量可以对催化剂的比表面积进行准确测定，在催化剂制备过程中可以控制反应条件，以获得具有较大比表面积的催化剂。
3. 陶瓷材料制备陶瓷材料通常需要具有较大的比表面积才能获得良好的性能。
通过BET测量可以对陶瓷材料的比表面积进行准确测定，在制备过程中可以控制反应条件和添加剂等手段，以获得具有较大比表面积的陶瓷材料。
四、BET在粉体材料加工中的应用1. 粉体流动性评价粉体在加工过程中需要具有良好的流动性。
而BET测量可以提供粉体颗粒的比表面积和孔径分布等信息，从而对粉体流动性进行评价。
通过优化粉末物理特性和添加剂等手段，可以改善粉末流动性。
2. 粉末压缩性评价在压制成型过程中，粉末需要具有一定的压缩性。
而BET测量可以提供粉体颗粒之间接触面积和孔径分布等信息，从而对粉末压缩性进行评价。
通过优化粉末物理特性和添加剂等手段，可以改善粉末压缩性。
3. 粉体润湿性评价在涂覆、喷雾等加工过程中，需要粉体具有良好的润湿性。
而BET测量可以提供粉体颗粒表面活性点数目和比表面积等信息，从而对粉体的润湿性进行评价。
bet比表面积测试法实用指南
bet比表面积测试法实用指南一、引言在材料科学和工程领域中，表面积是一个重要的物理性质参数，它直接影响着材料的吸附、反应、传输等过程。
因此，准确测量材料的表面积是非常关键的。
bet比表面积测试法是一种常用的方法，本文将详细介绍如何进行bet比表面积测试，以及测试结果的分析和解读。
二、仪器和试剂准备进行bet比表面积测试需要准备以下仪器和试剂：1. bet比表面积仪：一种常见的仪器是气体吸附仪，如比特吸附仪；2. 氮气：用于进行吸附实验的气体；3. 样品：需要测试的材料样品。
三、实验步骤1. 样品预处理：将样品进行研磨、筛分等处理，以获得均匀的颗粒大小和形状；2. 仪器预热：根据仪器的说明书，将仪器进行预热，确保仪器的稳定性；3. 样品装填：将经过预处理的样品均匀地装填到仪器的测试吸附管中；4. 吸附实验：使用氮气进行吸附实验，根据仪器的设置，控制吸附实验的温度和压力；5. 数据采集：根据仪器的要求，记录吸附实验过程中的数据，如吸附量、脱附量等；6. 脱附实验：使用脱附气体进行脱附实验，记录相应的数据；7. 数据处理：根据实验数据，计算样品的bet比表面积。
四、数据分析和解读根据实验得到的数据，可以进行如下的分析和解读：1. 吸附等温线：通过绘制吸附等温线，可以了解材料的吸附性质，如吸附量随压力的变化趋势；2. 脱附等温线：通过绘制脱附等温线，可以了解材料的脱附性质，如脱附量随压力的变化趋势；3. bet比表面积计算：根据吸附和脱附实验的数据，可以使用bet 比表面积计算公式计算样品的表面积；4. 结果对比与分析：将不同样品的测试结果进行对比，分析不同样品的表面积差异，寻找其原因。
五、注意事项在进行bet比表面积测试时，需要注意以下几点：1. 样品的预处理要充分，确保样品的颗粒均匀、形状规整；2. 仪器的预热是保证实验准确性的重要步骤，要按照仪器说明进行操作；3. 实验过程中要控制好吸附和脱附的温度和压力，以保证实验数据的可靠性；4. 数据处理时要仔细核对计算公式和数据的单位，确保结果的准确性。
BET的原理及使用方法解读
BET的原理及使用方法解读BET（Brunauer-Emmett-Teller）理论是描述气体在固体表面吸附的原理，该理论是由美国科学家Stephen Brunauer、Paul Hugh Emmett和Edward Teller在1938年提出的。
BET理论对于测量吸附剂和催化剂的比表面积非常重要，是化学、材料科学和石油工业等领域中广泛应用的一种技术。
BET理论的基本思想是通过测量气体在物质表面吸附的数量来推断出物质的比表面积。
根据BET理论，当物质表面上存在多层吸附时，吸附气体的摄取量与相对压力之间存在线性关系。
BET等式可以用来描述多层吸附情况下的吸附等压线，该等式如下：$$\frac{C}{C-M}=1+\left(\frac{C-M}{M}\right )\left(\frac{P}{P_0}\right)$$其中，C代表吸附剂的摄取量，C-M代表单层吸附时的表观摄取量，M 代表吸附剂的单分子层容量，P代表平衡压力，P0代表饱和汽压。
BET理论假设吸附层是均匀连续的，即吸附分子无法区分它们位于吸附表面上的位置。
该理论还假设吸附分子之间存在相互作用，从而使得吸附空间发生收缩。
BET方法的使用步骤如下：1.准备样品：将待分析的吸附剂或催化剂样品研磨成粉末，并保持其干燥和清洁。
2.吸附分析：使用气体吸附仪将气体逐渐吸附到样品表面，根据吸附等压线测量出不同压力下吸附气体的摄取量。
3.数据处理：根据BET等式和吸附等压线上的数据，通过拟合曲线计算出单分子层吸附量和饱和汽压的相关参数。
4.比表面积计算：根据BET等式中的参数和吸附分子的摩尔质量，计算出样品的比表面积。
BET方法的优点有：1.应用广泛：BET方法可用于测量各种材料的比表面积，如催化剂、吸附剂、纳米材料等。
2.高精度：BET方法可以提供较高的精度和重复性，是一种可靠的测量技术。
3.非破坏性：BET方法不需要对样品进行破坏性处理，可以保持样品的完整性。
化工检测方法BET
化工检测方法BET介绍比表面积（Brunauer-Emmett-Teller，BET）是一种常用的化工检测方法，用于表征固体材料的比表面积。
该方法基于气体吸附原理，利用气体在固体表面上的吸附行为来评估固体材料的表面积。
BET方法在化工领域广泛应用于催化剂、吸附剂、储能材料等材料的表面积检测和评估。
BET方法的核心原理是基于分子吸附的等温吸附曲线。
当气体吸附到固体表面时，会形成单分子层。
在这种情况下，吸附量与气体的相对压力之间存在一个线性关系。
根据BET理论，吸附等温线的斜率与固体的吸附热相关，而标准BET等温线根据吸附热之间的比例关系进行了修正。
BET方法的检测步骤包括：准备样品、测量吸附量、绘制BET等温线和计算比表面积。
1. 准备样品首先，需要准备一定量的样品，并将其表面清洁干净。
样品可以是粉末、颗粒或块状固体材料。
在进行检测之前，样品应该通过干燥、研磨等处理进行预处理，以确保样品表面的一致性和纯净度。
2. 测量吸附量在BET方法中，常用的气体吸附剂是氮气。
首先，将已经处理好的样品置于吸附剂中，并通过恒定温度下的吸附台架来测量吸附量。
通过控制温度和吸附剂的流量，可以调整吸附量的测量条件。
3. 绘制BET等温线根据吸附量和相对压力的测量结果，可以通过绘制BET等温线来分析样品的表面积特性。
BET 等温线是通过将吸附量除以饱和吸附量，并以相对压力为横坐标绘制得到的。
通过BET等温线的斜率和拐点等特征，可以计算出比表面积、吸附热等参数。
4. 计算比表面积根据BET等温线的分析结果，可以计算出样品的比表面积。
比表面积的计算公式为：BET比表面积 = （2.185 x Vm）/ （ρ x S）其中，Vm是气体饱和吸附量的平均摩尔体积，ρ是气体的摩尔密度，S是样品质量。
应用领域BET方法在化工领域有广泛的应用。
下面列举了几个常见的应用领域：1.催化剂：催化剂的表面积对其催化性能有着重要影响。
使用BET方法可以评估催化剂的比表面积，并预测其催化活性。
bet 比表面积
bet 比表面积表面积在我们的生活中无处不在，从建筑物到食品包装，从人体器官到微小的细胞，表面积都是一个重要的参数。
在科学研究和工程设计中，表面积的计算和优化也是一个重要的问题。
bet 比表面积是一种常用的表面积测量方法，本文将介绍它的原理和应用。
1. 原理bet 比表面积是基于吸附原理的一种表面积测量方法。
吸附是指物质分子在表面上附着的现象，通常是由于表面的化学性质和物理性质与分子的相互作用所致。
吸附现象在很多领域都有重要的应用，例如催化剂、分离技术、气体吸附等等。
bet 比表面积的原理是利用气体分子在固体表面上的吸附现象，测量固体表面积。
当一个气体分子进入固体孔道或孔隙时，它会与固体表面发生相互作用，这种作用会使气体分子在固体表面上停留一段时间。
停留时间越长，表明气体分子与固体表面的相互作用越强，因此可以用停留时间来表示固体表面的特性。
bet 比表面积的测量方法是将一定量的气体通过样品，使其在固体表面上吸附，然后测量吸附后的气体量。
根据吸附量和气体分子的物理化学性质，可以计算出固体表面的比表面积。
2. 应用bet 比表面积在材料科学、化学工程、环境科学等领域都有广泛的应用。
下面介绍一些常见的应用：（1）催化剂催化剂是一种能够促进化学反应的物质，广泛应用于化学工业、石油化工、环保等领域。
催化剂的活性通常与其表面积有关，因为反应物分子需要在催化剂表面上吸附才能发生反应。
因此，测量催化剂的比表面积对于催化剂的设计和优化非常重要。
（2）吸附材料吸附材料是一种能够吸附气体分子、液体分子或离子的材料，广泛应用于环境治理、气体分离、储能等领域。
吸附材料的吸附性能通常与其比表面积有关，因为吸附材料的吸附能力取决于其表面积和化学性质。
因此，测量吸附材料的比表面积对于吸附材料的设计和应用非常重要。
（3）纳米材料纳米材料是一种具有纳米尺度结构的材料，具有特殊的物理和化学性质。
纳米材料的表面积通常非常大，因为其纳米结构可以增加材料的比表面积。
BET,BJH,HK,T-PLOT催化剂比表面积
α=f ( p/p0)
(1-5)
式中p0－－吸附质饱和蒸汽压
*气体吸附量普遍采用的是以换算到标准状态（STP）时的 气体体积容量（cm3或ml）表示，于是方程(1-5)改写为 ：
v= f ( p/p0)
(1-6)
Brunauer分类的五种等温线类型
Ⅰ、Ⅱ、Ⅳ型曲线是凸形 Ⅲ、Ⅴ型是凹形
Ⅰ型等温线相当于朗格谬尔单层可逆吸附过程。 Ⅱ型等温线相当于发生在非孔或大孔固体上自由的单一 多层可逆吸附过程，位于p/p0=0.05-0.10的B点，是等温线 的第一个陡峭部，它表示单分子层饱和吸附量。 Ⅲ型等温线不出现B点，表示吸附剂与吸附质之间的作用 很弱.
堆积的氮分子横截面积取0.162nm2，将它代入式（1-14）
后，简化得到BET氮吸附法比表面积的常见公式：
Sg=4.32vm 5 m2/g
(1-15)
*实验结果表明，多数催化剂的吸附实验数据按BET作图时
的直线范围一般是在p/p0 0.05-0.35之间。 *C常数与吸附质和表面之间作用力场的强弱有关。给定不 同的C值，并以v/vm对p/p0作图，就得到下图的一组曲线。
吸附现象描述
在测定吸附量过程中发现，吸附剂吸附一种气体吸附质时，其吸附量（α）
α=f (T, p) T=常数 α=f ( p)称吸附等温线 p =常数 α=f (T)称吸附等压线 α=常数 p =f (T)称吸附等量线
(1-1) (1-2) (1-3) (1-4)
吸附现象及其描述
吸附等温线形式
*假设温度控制在气体临界温度下，
吸附的不可逆性造成的。
吸附等温方程
吸附现象的描述除用上述的等温线外，有些吸附现 象可以用数学方程来描述。
描述吸附现象比较重要的数学方程有： 朗格谬尔（Langmuir）等温方程 BET吸附等温方程 弗朗得利希(Freundich)等温方程 焦姆金(Temkin)等温方程
BET方程的推导与比表面测量实验设计
BET 方程的推导与比表面测量实验设计摘要：催化反应在化学制品中有着重要的意义，而气固相的催化反应是催化反应中最广泛的。
本文运用数学推导方法对BET 方程进行理论推导，阐述了BET 容量法和重量法测定比表面积的测定原理，仪器和测试方法步骤、适用范围及实验讨论题等。
关键字：催化，BET 方程，比表面积测量对于气—固相催化反应，催化剂表面是其反应进行的场所。
一般而言，表面积愈大，催化剂的活性愈高。
所以测定比表面积对催化剂的研究具有重要的意义，BET 法是测定比表面积的重要方法。
一、BET 方程的理论推导物理吸附的多分子理论是由Brunauar 、Emmett 和Teller 三人在1938年提出的。
其基本假设是：①固体表面是均匀的，自由表面对所有分子的吸附机会相等，分子的吸附、脱附不受其他分子存在的影响；②固体表面与气体分子的作用力为范德华引力，因此在第一吸附层之上还可以进行第二层、第三层等多层吸附。
当吸附达到平衡时，每一层的形成速度与破坏速度相等。
现予以推导如下:设S 0, S l , S 2...... S i....分别为0, 1, 2...... i....层分子的表面积，在平衡时都为定值;并且在S0上的吸附速率等于以S1上的脱附速率。
考虑到脱附是一个活化的过程，应包括玻曼因子e-E1 / RT 。
因此有:RTE eS b P S a /11011-= (1)式中P 为平衡压力，E 1为第一层的吸附热，a 1 ，b 1为比例常数。
在平衡时E ，必故在平衡时吸附在第一层上的速率也必等于自第二层上挥发的速率，即:RTE eS b P S a /22122-= (2)E 2是第二层的吸附热。
同理可得:RTE eS b P S a /33233-= RTE i i i i i eS b P S a /1--=总的吸附表面S 为:∑∞==i Si S (3)吸附气体的总积V 为:∑∞==+++=0030201032i i iS V S V S V S V V (4)式中Vo 为1 cm 表面上形成单分子层所需气体体积。
催化剂表面积测定
பைடு நூலகம்
BET法
注： ◇BET等温吸附方程的适用范围: 相对压(P/Ps)在0.05~0.35之间 ◇当相对压在0.35~0.6间, 用包括三个常数的B-E-T公式：
1 n 1 p / ps n n p / ps n 1 Cp V Vm ps P 1 C 1 p / ps C P / PS n1
vm = 1/(m + b)
(1-8)
二、 表面积计算
固体吸附剂的表面积常以比表面积求出， 每克固体吸附剂（包括催化剂）的总表面积 为比表面（积），以符号Sg表示。
BET法
以p/v (p0-p) ―p/p0作图
p 1 C－1 p 由BET吸附等温方程（1-６） ( po－p) ＝ vmC + vmC • po 知： v
例题
根据0℃时丁烷在某催化剂上的吸附数据，以
P P ~ 作图后，求出Vm = 24.5cm3 V PS P PS
已知丁烷的A = 0.446nm2 = 4.46 10-19m2
吸附剂的W = 1.876 g
24.5 6.02310 4.4610 S比 22400 1.876
1. 单分子层吸附等温方程 ——朗格谬尔（Langmuir） 等温方程
当达到动态平衡时，kap(1- ) kd
(1-3) (1-4)
其中：
kap Kp kd kap 1 Kp
ka K = = K 0 exp( q / RT ) kd
式中： p ——吸附质蒸气吸附平衡时的压力； K——该吸附过程的吸附系数，即吸附平衡的平衡常数； K0——K指数表达式的指前因子，近似认为与温度无关。
