关于硅酮玻璃胶的基本知识

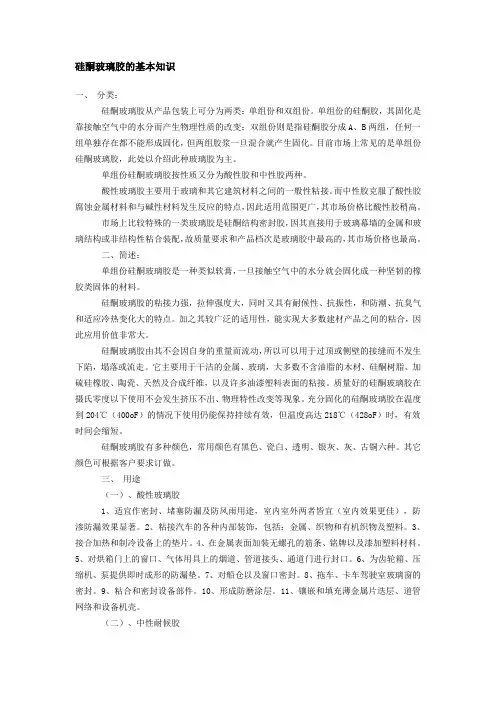

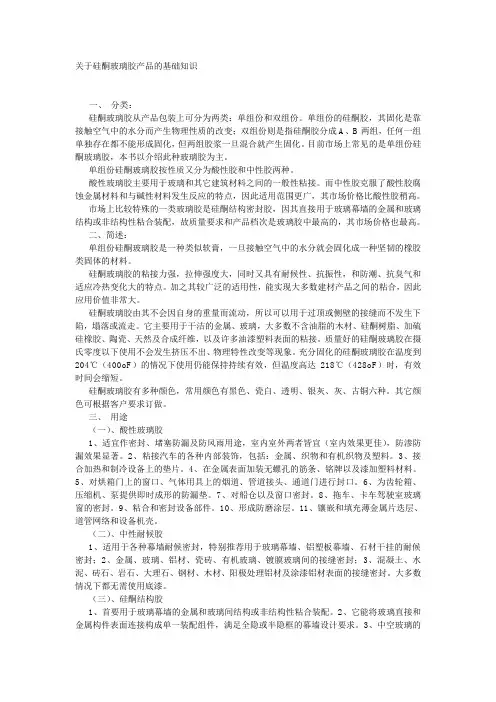

关于硅酮玻璃胶的基本知识一、分类：二、简述：单组份硅酮玻璃胶是一种类似软膏，一旦接触空气中的水分就会固化成一种坚韧的橡胶类固体的材料。

硅酮玻璃胶的粘接力强，拉伸强度大，同时又具有耐候性、抗振性，和防潮、抗臭气和适应冷热变化大的特点。

加之其较广泛的适用性，能实现大多数建材产品之间的粘合，因此应用价值非常大。

硅酮玻璃胶由其不会因自身的重量而流动，所以可以用于过顶或侧壁的接缝而不发生下陷，塌落或流走。

它主要用于干洁的金属、玻璃，大多数不含油脂的木材、硅酮树脂、加硫硅橡胶、陶瓷、天然及合成纤维，以及许多油漆塑料表面的粘接。

质量好的硅酮玻璃胶在摄氏零度以下使用不会发生挤压不出、物理特性改变等现象。

充分固化的硅酮玻璃胶在温度到204℃（400oF）的情况下使用仍能保持持续有效，但温度高达218℃（428oF）时，有效时间会缩短。

硅酮玻璃胶有多种颜色，常用颜色有黑色、瓷白、透明、银灰、灰、古铜六种。

其它颜色可根据客户要求订做。

三、用途（一）、酸性玻璃胶1、适宜作密封、堵塞防漏及防风雨用途，室内室外两者皆宜（室内效果更佳），防渗防漏效果显著。

2、粘接汽车的各种内部装饰，包括：金属、织物和有机织物及塑料。

3、接合加热和制冷设备上的垫片。

4、在金属表面加装无螺孔的筋条、铭牌以及漆加塑料材料。

5、对烘箱门上的窗口、气体用具上的烟道、管道接头、通道门进行封口。

6、为齿轮箱、压缩机、泵提供即时成形的防漏垫。

7、对船仓以及窗口密封。

8、拖车、卡车驾驶室玻璃窗的密封。

9、粘合和密封设备部件。

10、形成防磨涂层。

11、镶嵌和填充薄金属片迭层、道管网络和设备机壳。

（二）、中性耐候胶1、适用于各种幕墙耐候密封，特别推荐用于玻璃幕墙、铝塑板幕墙、石材干挂的耐候密封；2、金属、玻璃、铝材、瓷砖、有机玻璃、镀膜玻璃间的接缝密封；3、混凝土、水泥、砖石、岩石、大理石、钢材、木材、阳极处理铝材及涂漆铝材表面的接缝密封。

大多数情况下都无需使用底漆。

（三）、硅酮结构胶1、首要用于玻璃幕墙的金属和玻璃间结构或非结构性粘合装配。

2、它能将玻璃直接和金属构件表面连接构成单一装配组件，满足全隐或半隐框的幕墙设计要求。

3、中空玻璃的结构性粘接密封。

四、限制条件各种硅酮玻璃胶使用时均会受到以下限制：1、长期浸水的地方不宜施工；2、不与会渗出油脂、增塑剂或溶剂的材料相溶；3、结霜或潮湿的表面不能粘合；4、完全密闭处无法固化（硅胶需*空气中的水分固化）；5、基材表面不干净或不牢固。

（一）、酸性玻璃胶更有以下限制条件：酸性硅酮玻璃胶会腐蚀或不能粘合铜、黄铜（及其它含铜合金）、镁、锌、电镀金属（及其它含锌合金），同时建议砖石料制成物品及碳化铁体基质上不要使用酸性玻璃胶,在甲基异丁烯酸盐（PLEXIGLAS）、聚碳酸、聚丙烯、聚乙烯和TEFLON（特氟隆、聚四氟乙烯）制成的材料上使用本品将无法获得很好的粘接效果及好的相溶性。

移动大于接缝宽度25%的连接也不适合用酸性玻璃胶，在结构用玻璃上也最好不用普通酸性玻璃胶（酸性结构胶除外），另外在有磨蚀以及会产生实质弊端的地方不应使用酸性玻璃胶。

硅酮酸性胶的基材表面温度超过40℃不宜施工。

（二）、中性耐候胶还有以下限制条件：中性耐候胶不适用于结构性玻璃装配；基材表面温度超过50℃不宜施工。

（三）、硅酮结构胶还有以下限制条件：硅酮结构胶的基材表面温度超过40℃不宜施工。

五、使用方法1、使用：单组份硅酮玻璃胶即时可以使用，用打胶枪很容易将它从胶瓶内打出，并可用抹刀或木片修整其表面。

2、粘住时间：硅酮胶的固化过程是由表面向内发展的，不同特性的硅胶表干时间和固化时间都不尽相同（固化时间的详细说明请参阅第四篇的《技术参数》内容），所以若要对表面进行修补必须在玻璃胶表干前进行（酸性胶、中性透明胶一般应在5-10分钟内，中性杂色胶一般应在30分钟内）。

如果采用分色纸来覆盖某一地方，涂胶后，一定要在外皮形成前取走。

3、固化时间：玻璃胶的固化时间是随着粘接厚度增加而增加的，例如12mm厚度的酸性玻璃胶，可能需3-4天才能凝固，但约24小时内，已有3mm的外层已固化。

粘接玻璃、金属或大多数木材时，室温下72小时后就具有20磅/英寸的抗剥离强度。

若使用玻璃胶的地方部分或全部封闭，那么，固化时间则由密闭的严密程度决定。

在绝对密闭的地方，就有可能永远保持不固化。

若提高温度将使玻璃胶变软。

金属与金属粘合面的间隙不应超过25mm。

在各种粘接场合，包括密闭情况下，粘接后的设备使用前，应全面检查粘接效果。

酸性玻璃胶在固化过程中，因醋酸的挥发会产生一股味，这种味将在固化过程中消失，固化后将无任何异味。

4、粘接：A．将金属及塑料表面完全擦净，去油污，然后除了塑料先用丙酮漂洗全部表面外，橡胶表面应用砂纸打磨，然后用丙酮擦。

使用丙酮时请遵守使用该溶剂的注意事项。

B．将玻璃胶均匀涂在准备就绪的物体表面上，如果是将两个表面粘接起来，可把一面先找位置放好，再用足够的力挤压另一面以挤出空气，但注意不要挤出玻璃胶。

C．将粘接的装置置于室温下，待玻璃胶固化。

5、密封：将硅酮玻璃胶用于密封的场合,也同样按照上述几个步骤进行,将玻璃胶用力挤入接合面或缝隙中,使玻璃胶与表面充分接触。

6、清洁：玻璃胶未固化前可用布条或纸巾擦掉，固化后则须用刮刀刮去或二甲苯、丙酮等溶剂擦洗。

7、注意事项：酸性玻璃胶在固化过程中会释放出刺激性气体，对人的眼睛和呼吸道有刺激性作用。

醇型中性胶在固化过程中释放出甲醇。

甲醇有潜在的致癌危险,并是已知的皮肤和呼吸道过敏物，挥发气体会使眼睛、鼻、咽喉发炎。

所以应在通风良好的环境中使用本产品，避免进入眼睛或长时间与皮肤接触（使用后，吃饭、吸烟前应洗手）,不得咽入本品。

勿让儿童接触；施工场地应通风良好；如不慎溅入眼睛,应用清水冲洗,并随即求医。

完全固化后的玻璃胶则无任何危险。

8、一般指南：使用前，请仔细阅读玻璃胶的正确施工方法和用途，请留意对安全使用和有关对身体健康危害的说明。

六、储存和存放期限玻璃胶应存放于阴凉、干燥处，30℃以下。

质量好的酸性玻璃胶可确保有效保存期12个月以上，一般酸性玻璃胶可保存6个月以上；中性耐候及结构胶可保证9个月以上的保质期。

如果瓶已打开，请在短期内使用完；玻璃胶如未用完，胶瓶必须密封，再次使用时，应旋下瓶嘴，去除所有堵塞物或更换瓶嘴。

硅酮玻璃胶使用中常见疑难问题解答1、如何正确使用打胶枪以防停止施胶时胶浆外流? 答:通常手压打胶枪是通过对胶枪施加压力,“主动轴”向前推而使胶浆被挤出来完成施工过程，如果您是选择薄瓶系列的产品，而薄瓶在打胶过程中瓶身会因受到压力而产生一定的膨胀，如在使用过程中您只停止对胶枪的压力，此时薄瓶由原来的膨胀收缩复原，加上胶枪“主动轴”的惯性还有向前的推力，即使打胶枪停止施加压力，胶嘴的胶还会继续外流一点，这样会给施工者带来不便，更会影响施工质量。

所以在使用时，因施工需要停止打胶时，应该马上用手快速按一下胶枪弹簧部位的铁片（通常我们用打胶枪那只手的大拇指轻按一下即可），这样可把“主动轴”向前的惯性减为零，因底盖停止受压，胶瓶膨胀收缩复原的压力，会使底盖向后稍退，这样就会大大减少胶浆外流的机会。

2、玻璃胶粘在手上、玻璃上应如何清洁？答：玻璃胶固化后是粘不牢手的，双手搓几下即可；如玻璃胶粘在手上或玻璃上未固化，用干净的布条沾一些丙酮或二甲苯或120号溶剂油（以上3种溶剂可在化工店购买，一般的化工店都有丙酮卖。

）或长鹿玻璃胶清洁剂（可向长鹿玻璃胶当地经销商购买）擦拭即可。

（使用上述溶剂时应注意使用该溶剂的注意事项）如玻璃胶粘在玻璃上已固化，用刀片平刮即可。

3、酸性胶用在水泥上为什么很容易脱落？答：这其实是玻璃胶应用上的一个最基本的问题。

酸性胶在固化时产生醋酸，会与水泥、大理石、花岗岩等碱性材料的表面发生反应，形成一种白垩状的物质，从而引起脱落。

4、中性胶固化后表面起皱的原因是什么？答：一般有几种原因：(一)基材的膨胀系数较大;(二)有位移或振动;(三)有些国产胶本身太稀,胶内填充料少而加多了增塑剂(白油),胶在固化过程中增塑剂(白油)有一定程度的挥发就使得胶的体积变小,因而胶会收缩起皱;(四)若施胶太薄固化后也容易收缩起皱,加厚施胶的厚度可以减少此现象的发生(建议施胶2mm以上)。

5、中性透明胶变黄是什么原因？答：中性透明胶变黄是胶浆本身存在缺陷,主要是由中性胶内的交联剂和增粘剂引起的,原因是这两种原料带有“胺基”，胺基是极容易引起发黄的,很多进口名牌的玻璃胶也是因此有变黄的现象。

另外中性透明胶如果与酸性玻璃胶同时使用，有可能导致中性胶固化后变黄;也可能是胶的存放时间长会产生影响或是胶与基材发生反应所致。

6、中性胶干胶后，表面有粉沫状的东西，是什么原因？答：一般有几种情况：（一）、胶条有粉化现象是胶的原材料选择本身存在缺陷；（二）、原料混合不均匀；（三）、可能由于施工环境影响，灰尘比较多就容易吸附在胶表面而出现此情况。

7、水族箱金鱼缸用什么胶比较好？玻璃胶长期触水或浸水是否有问题？答：市面上大多使用好的进口酸性胶来做一般规格的水族箱金鱼缸。

如果水族箱的宽度、深度过大，使用水族箱专用胶（酸性结构胶）效果更好。

固化后的硅酮胶长期触水或浸水都不会受太大影响。

8、为什么玻璃胶有时粘鱼缸可以，有时粘不牢或发生鱼缸爆裂情况？答：有以下几种情况可能造成此现象出现：（1）鱼缸的规格过大，盛水后压力太大，玻璃或玻璃胶都不能负荷会造成鱼缸爆裂。

（2）玻璃或玻璃胶本身有质量问题或施工方法不正确所致。

（3）玻璃胶瓶内如果混入空气，会令施胶时胶条上留有气泡，产生气泡的地方自然胶薄，注水受压后有机会令鱼缸爆裂。

因此我们建议用户施胶后应仔细检查胶条是否出现气泡。

若发现有气泡必须重新施工。

9、现在有的玻璃胶与市面上的胶条反应有变黄的现象，为什么？答：这主要是玻璃胶与PVC胶条发生反应造成的,现今有的商家为降低成本,PVC胶条加多了碳酸钙类物质,而碳酸钙会和硅酮胶有反应,就会出现变黄的现象,这主要是胶条的原因。

如果您选用的是质量有保证的玻璃胶产品,就请检查胶条的质量问题。

如果是质量较差的玻璃胶,变黄的幅度自然越大。

想避免这个问题,最好不用胶条;或者选好的胶条,好的玻璃胶。

同时我们强调工程用胶之前,最好做一个相溶性测试,看所采用的玻璃胶产品是否与其它材料相溶再决定使用与否。

10、有些玻璃胶打出来时有盐粒般大小的粒状，而固化后有些粒状又会自动化解，为什么？答：这是选择胶的原材料配方上的问题。

因为某些胶内含有的交联剂，在温度较低的环境下有结晶现象，交联剂在胶瓶内凝结，打出来后便会看见有盐粉粒般大小的粒状,但它慢慢会溶化的，所以固化后粒状又会自动化解。

这种情况对胶的质量影响不大。

出现此情况，主要是受低温影响比较大。
