螺旋脱水机-Metso

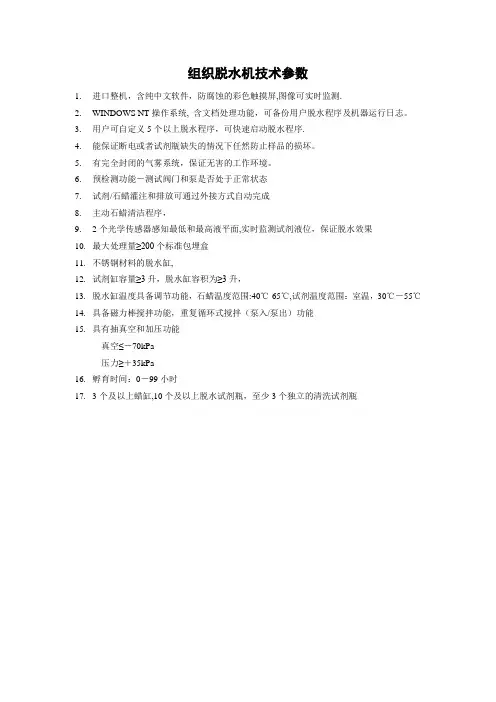

组织脱水机技术参数
组织脱水机技术参数
1.进口整机，含纯中文软件，防腐蚀的彩色触摸屏,图像可实时监测.
2.WINDOWS NT操作系统, 含文档处理功能，可备份用户脱水程序及机器运行日志。
3.用户可自定义5个以上脱水程序，可快速启动脱水程序.
4.能保证断电或者试剂瓶缺失的情况下任然防止样品的损坏。
5.有完全封闭的气雾系统，保证无害的工作环境。
6.预检测功能－测试阀门和泵是否处于正常状态
7.试剂/石蜡灌注和排放可通过外接方式自动完成
8.主动石蜡清洁程序，
9.2个光学传感器感知最低和最高液平面,实时监测试剂液位，保证脱水效果
10.最大处理量≥200个标准包埋盒
11.不锈钢材料的脱水缸,
12.试剂缸容量≥3升，脱水缸容积为≥3升，
13.脱水缸温度具备调节功能，石蜡温度范围:40℃-65℃,试剂温度范围：室温，30℃－55℃
14.具备磁力棒搅拌功能，重复循环式搅拌（泵入/泵出）功能
15.具有抽真空和加压功能
真空≤－70kPa
压力≥＋35kPa
16.孵育时间：0－99小时
17.3个及以上蜡缸,10个及以上脱水试剂瓶，至少3个独立的清洗试剂瓶。

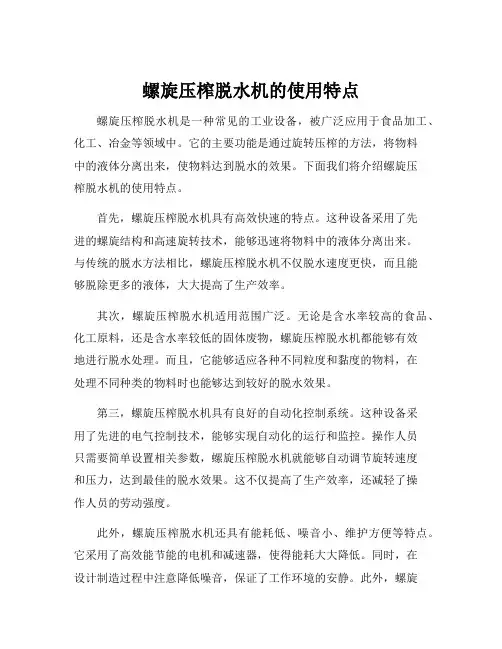

螺旋压榨脱水机的使用特点
螺旋压榨脱水机的使用特点螺旋压榨脱水机是一种常见的工业设备，被广泛应用于食品加工、化工、冶金等领域中。
它的主要功能是通过旋转压榨的方法，将物料中的液体分离出来，使物料达到脱水的效果。
下面我们将介绍螺旋压榨脱水机的使用特点。
首先，螺旋压榨脱水机具有高效快速的特点。
这种设备采用了先进的螺旋结构和高速旋转技术，能够迅速将物料中的液体分离出来。
与传统的脱水方法相比，螺旋压榨脱水机不仅脱水速度更快，而且能够脱除更多的液体，大大提高了生产效率。
其次，螺旋压榨脱水机适用范围广泛。
无论是含水率较高的食品、化工原料，还是含水率较低的固体废物，螺旋压榨脱水机都能够有效地进行脱水处理。
而且，它能够适应各种不同粒度和黏度的物料，在处理不同种类的物料时也能够达到较好的脱水效果。
第三，螺旋压榨脱水机具有良好的自动化控制系统。
这种设备采用了先进的电气控制技术，能够实现自动化的运行和监控。
操作人员只需要简单设置相关参数，螺旋压榨脱水机就能够自动调节旋转速度和压力，达到最佳的脱水效果。
这不仅提高了生产效率，还减轻了操作人员的劳动强度。
此外，螺旋压榨脱水机还具有能耗低、噪音小、维护方便等特点。
它采用了高效能节能的电机和减速器，使得能耗大大降低。
同时，在设计制造过程中注意降低噪音，保证了工作环境的安静。
此外，螺旋压榨脱水机的结构简单、易于维护，操作人员只需进行常规保养和清洁，就能够保持设备的良好运行状态。
总之，螺旋压榨脱水机具有高效快速、适用范围广泛、自动化控制和能耗低等特点。
在日常使用中，我们要根据物料的特点进行合理的调节和操作，进一步提高脱水效果。
同时，定期对设备进行维护和清洁，保证设备的正常运行。
螺旋压榨脱水机的使用将对提高工作效率、降低生产成本和保护环境产生积极的影响。
组织脱水机应用的原理
组织脱水机应用的原理1. 引言组织脱水机是一种广泛应用于医疗、食品处理和化学工业等领域的设备。
它通过一系列的工艺来去除固定在组织中的水分，使其变得干燥。
本文将介绍组织脱水机的原理以及其应用。
2. 组织脱水机的工作原理组织脱水机的工作原理基于两个基本过程：脱水和干燥。
2.1 脱水过程脱水过程是将组织中的水分去除的过程。
组织脱水机通常使用以下方法之一来实现这一目标：•离心法：通过旋转离心机，利用离心力将水分从组织中分离出来。
这种方法特别适用于较大容量的样品。
•压缩法：将组织置于一个固定的容器中，并施加压力以将水分从组织中挤出。
•吸附法：使用吸湿剂，如硅胶或活性炭吸附组织中的水分。
2.2 干燥过程干燥过程是将脱水后的组织完全干燥的过程。
组织脱水机通常使用以下方法之一来实现这一目标：•真空干燥：将组织置于真空环境中，利用低气压下水分的蒸发，使组织得以干燥。
•热风干燥：通过向组织施加热风，使水分从组织中蒸发出来，从而使组织干燥。
3. 组织脱水机的应用由于组织脱水机能够快速、高效地去除组织中的水分，因此在许多领域得到了广泛的应用。
3.1 医疗应用在医疗领域，组织脱水机用于制备病理学和解剖学样品。
通过去除样品中的水分，可以更容易地观察和分析组织结构，以提供准确的诊断结果。
3.2 食品处理应用在食品处理领域，组织脱水机用于去除食品中的水分，以延长其保质期并减少存储和运输成本。
脱水后的食品通常更加紧凑和轻便，便于储存和使用。
3.3 化学工业应用在化学工业领域，组织脱水机用于去除化学样品中的水分，从而提高反应的效率和纯度。
通过脱水过程，可以更好地控制化学反应的条件，以实现更好的产量和质量。
3.4 纺织品加工应用在纺织品加工领域，组织脱水机用于去除纺织品中的水分，以便更好地进行染色、印花和其他处理过程。
脱水后的纺织品具有更好的吸水性和染色性能。
4. 结论组织脱水机通过脱水和干燥的过程，能够快速有效地去除组织中的水分。
杨木BCTMP工艺描述
杨木BCTMP浆车间磨浆工段工艺描述目录1 介绍_________________________________________________________________________ 32 木片解决_____________________________________________________________________ 4 2.1 预蒸 ______________________________________________________________________________ 4 2.2 木片洗涤 __________________________________________________________________________ 5 2.3 脱水螺旋洗涤水的净化 ______________________________________________________________ 6 2.4 木片的预蒸 ________________________________________________________________________ 7 2.5 PREX预浸 ________________________________________________________________________ 102.6 预热仓与反映仓 ____________________________________________________________________ 93 主线磨浆____________________________________________________________________ 10 3.1 一段磨进浆螺旋 ___________________________________________________________________ 13 3.2 一段磨 ___________________________________________________________________________ 11 3.3 一段旋风分离器 ___________________________________________________________________ 11 3.4 二段磨 ___________________________________________________________________________ 123.5 二段磨旋风分离器 _________________________________________________________________ 124 消潜, 筛选,低浓磨及脱水 ________________________________________ 错误!未定义书签。
Omega产品说明书
Where Do I Find Everything I Need for Process Measurement and Control?OMEGA…Of Course!Shop online at SMTEMPERATUREM U Thermocouple, RTD & Thermistor Probes, Connectors, Panels & AssembliesM U Wire: Thermocouple, RTD & ThermistorM U Calibrators & Ice Point ReferencesM U Recorders, Controllers & Process MonitorsM U Infrared PyrometersPRESSURE, STRAIN AND FORCEM U Transducers & Strain GagesM U Load Cells & Pressure GagesM U Displacement TransducersM U Instrumentation & AccessoriesFLOW/LEVELM U Rotameters, Gas Mass Flowmeters & Flow ComputersM U Air Velocity IndicatorsM U Turbine/Paddlewheel SystemsM U Totalizers & Batch ControllerspH/CONDUCTIVITYM U pH Electrodes, Testers & AccessoriesM U Benchtop/Laboratory MetersM U Controllers, Calibrators, Simulators & PumpsM U Industrial pH & Conductivity EquipmentDATA ACQUISITIONM U Communications-Based Acquisition SystemsM U Data Logging SystemsM U Wireless Sensors, Transmitters, & ReceiversM U Signal ConditionersM U Data Acquisition SoftwareHEATERSM U Heating CableM U Cartridge & Strip HeatersM U Immersion & Band HeatersM U Flexible HeatersM U Laboratory HeatersENVIRONMENTALMONITORING AND CONTROLM U Metering & Control InstrumentationM U RefractometersM U Pumps & TubingM U Air, Soil & Water MonitorsM U Industrial Water & Wastewater TreatmentM U pH, Conductivity & Dissolved Oxygen InstrumentsM0200/0117AC05-B, AC15-B,DC05-B, DC15-BSolid State Switch Modules and SSS-PC-B Series Backplanes e-mail:**************For latest product manuals: Shop online at SMUser’s G ui d eDI S C O N T I N U E D***********************Servicing North America:U.S.A. Omega Engineering, Inc.Headquarters: Toll-Free: 1-800-826-6342 (USA & Canada only)Customer Service: 1-800-622-2378 (USA & Canada only)Engineering Service: 1-800-872-9436 (USA & Canada only)Tel: (203) 359-1660 Fax: (203) 359-7700e-mail:**************For Other Locations Visit /worldwideThe information contained in this document is believed to be correct, but OMEGA accepts no liability for any errors it contains, and reserves the right to alter specifications without notice.WARRANTY/DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 13 months from date of purchase. OMEGA’s WARRANTY adds an additional one (1) month grace period to the normal one (1) year product warranty to cover handling and shipping time. T his ensures that OMEGA’s customers receive maximum coverage on each product.If the unit malfunctions, it must be returned to the factory for evaluation. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANT Y does not apply to defects resulting from any action of the purchaser, including but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modification. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of having been damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specification; misapplication; misuse or other operating conditions outside of OMEGA’s control. Components in which wear is not warranted, include but are not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility for any omissions or errors nor assumes liability for any damages that result from the use of its products in accordance with information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by the company will be as specified and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND W HATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED W ARRANTIES INCLUDING ANY W ARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive, and the total liability of OMEGA with respect to this order, whether based on contract, warranty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical applications or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANTY / DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS/INQUIRIESDirect all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RET URNING ANY PRODUCT (S) T O OMEGA, PURCHASER MUST OBT AIN AN AUT HORIZED RET URN (AR) NUMBER FROM OMEGA’S CUST OMER SERVICE DEPART MENT (IN ORDER T O AVOID PROCESSING DELAYS). T he assigned AR number should then be marked on the outside of the return package and on any correspondence.The purchaser is responsible for shipping charges, freight, insurance and proper packaging to prevent breakage in transit.OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the latest in technology and engineering.OMEGA is a registered trademark of OMEGA ENGINEERING, INC.© Copyright 2017 OMEGA ENGINEERING, INC. All rights reserved. This document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.FOR WARRANTY RETURNS, please have the following information available BEFORE contacting OMEGA:1. Purchase Order number under which the product was PURCHASED,2. M odel and serial number of the product under warranty, and3. R epair instructions and/or specific problems relative to the product.FOR NON-WARRANTY REPAIRS, consult OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA:1. P urchase Order number to cover the COST of the repair,2. Model and serial number of the product, and 3. Repair instructions and/or specific problemsrelative to the product.。
叠螺脱水机工作原理
叠螺脱水机工作原理
叠螺脱水机是一种常用于污泥脱水处理的设备，其工作原理主要包括进料、螺旋运动、脱水和排渣几个步骤。
下面将详细介绍叠螺脱水机的工作原理。
首先，进料。
污泥通过输送设备输送到叠螺脱水机的进料口，进入螺旋轴螺旋叶片的腔室内。
在螺旋轴的作用下，污泥被逼近螺旋轴的内壁，形成连续的污泥层。
接着，螺旋运动。
当螺旋轴开始旋转时，污泥被螺旋叶片不断向出料口方向推进。
在推进的过程中，污泥与螺旋轴内壁之间形成了一定的压力，使得污泥中的水分开始被挤出。
然后，脱水。
随着螺旋轴的旋转，污泥在螺旋叶片的作用下逐渐向出料口方向移动，同时，污泥中的水分被挤压出来，经过滤网排出机外，而污泥固体颗粒则继续向出料口方向运动。
最后，排渣。
经过脱水处理后的污泥固体颗粒在螺旋轴的作用下，被逼近出料口，最终排出机外，而脱水后的污泥水分则通过排水口排出。
通过上述工作原理的介绍，可以看出，叠螺脱水机主要依靠螺旋轴的旋转和螺旋叶片的运动，利用机械压榨的方式将污泥中的水分脱离出来，从而实现污泥的脱水处理。
这种工作原理简单高效，适用于各种污泥的脱水处理，是污泥处理领域中常用的设备之一。
总之，叠螺脱水机的工作原理清晰明了，操作简单方便，能够有效地实现污泥的脱水处理，为污泥处理行业的发展做出了重要贡献。
希望本文的介绍能够帮助大家更好地理解叠螺脱水机的工作原理，为相关行业的从业人员提供参考和借鉴。
叠螺式污泥脱水机简介、技术参数及应用
简介
叠螺式污泥脱水机又称叠螺脱水机、叠螺压滤机，一般用于污水处理工程中污泥浓缩池中污泥的进一步脱水，天宇净化叠螺污泥脱水机具有自动化程度高、可实现无人连续运行、耗能低、易维护、占地面积小等优点被广泛应用在石油、化工、食品、屠宰、养殖、市政污水处理、印染、造纸、医药等行业的污水处理中。
工作原理
脱水机的叠螺主体是由固定环和游动环相互层叠，螺旋轴贯穿其中形成的过滤装置。
前段为浓缩部，后段为脱水部。
固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。
螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时，也不断带动游动环扫清滤缝，防止堵塞。
污泥在浓缩部经过重力浓缩后，被运输到脱水部，在前进的过程中随着滤缝及螺距的逐渐变小，以及背压板的阻挡作用下，产生极大的内压，容积不断缩小，达到充分脱水的目的。
特点
1.设计紧凑占地面积小且重量小。
2.低耗能、低运行费用、高节能。
3.便于维修及更换、便于搬运。
技术参数
应用领域
1城市中小型污水厂2乡镇污水厂
3污水处理站。
螺旋脱水机
螺旋脱水机螺旋脱水机是一种常用于固液分离的设备，广泛应用于各个行业。
它通过将混合物中的固体与液体分离，从而达到脱水的目的。
螺旋脱水机具有结构简单、操作方便、效率高等特点，成为现代工业生产过程中不可或缺的一部分。
螺旋脱水机的工作原理是利用螺旋轴的旋转运动，将混合物中的固体分离出来。
具体来说，混合物首先通过进料口进入螺旋脱水机的内部。
在内部，螺旋轴将混合物向前推动，并且通过自身的螺旋结构，将固体与液体分离开来。
在分离过程中，螺旋轴的转速起到非常重要的作用。
转速越高，离心力越大，固体与液体的分离效果就越好。
因此，螺旋脱水机的设计需要考虑工作环境和要处理的物料的特性，以确保获得最佳的脱水效果。
螺旋脱水机的优点之一是操作方便。
螺旋轴可以根据需要进行调整，以适应不同物料处理的要求。
另外，螺旋脱水机的维护也相对简单，只需定期清洗和润滑即可。
这使得螺旋脱水机成为工业生产过程中效率和便捷性的代表。
此外，螺旋脱水机的效率也是其优点之一。
通过螺旋轴旋转运动，螺旋脱水机可以快速将固体与液体分离，从而提高生产效率。
与传统的过滤方式相比，螺旋脱水机可以更有效地去除水分，节约时间和能源。
在不同的行业中，螺旋脱水机具有广泛的应用。
例如，在食品加工行业中，螺旋脱水机被用于果汁、蔬菜和其他食材的脱水处理，以便延长其保质期。
在石油和化工行业中，螺旋脱水机被用于油水分离和固体废物处理。
此外，螺旋脱水机还可以应用于污水处理、造纸、煤炭等行业。
然而，螺旋脱水机也存在一些局限性。
首先，对于一些粘性较大的物料，螺旋脱水机的效果可能不理想。
此外，由于螺旋脱水机在工作过程中需要进行高速旋转，因此噪音和震动可能会对工作环境和操作人员造成影响。
利用螺旋脱水机时，需要注意安全操作要求，确保设备的稳定性和可靠性。
总体而言，螺旋脱水机是一种高效、方便的固液分离设备，可以广泛应用于各个行业。
通过合适的螺旋轴设计和调整操作参数，螺旋脱水机能够快速分离固体与液体，提高生产效率。
自动组织脱水机参数
自动组织脱水机参数1、彩色液晶触摸显示屏£12.1寸，观察角度三挡可调，适应不同操作角度，屏幕可防二甲苯和酒精的腐蚀。
2、一体化大理石操作台面设计，表面润滑、粘结少，方便清洁；有效隔离来自处理缸的热量。
派3、标本处理量：脱水缸最大浸泡容积：4.01,最大组织处理量：300个组织盒。
全不锈钢方形组织篮，低残留，耐腐蚀，自润滑，清洁方便。
※心两种及以上开关盖方式，一种为触屏电子锁自动开关盖，减少手动锁的磨损，省力、防松脱和误开设计■，保障压力充足，保护人员及样本安全；同时配备手动备用开盖方式，双重保险，使用更加放心。
脱水缸盖可加热，室温至65。
C可调，内表面为铁氨龙镀层，交叉污染低，耐腐蚀，自润滑，清洁方便。
派5、液位监测传感器：脱水缸内部具有超声波液位传感器，液位监控-3层，可精准监测液位，不易受石蜡等杂质的影响，浸渍液位稳定可靠，防止试剂溢流。
6、压力调节：浸渍真空O-负60kPa可调，浸渍压力0-6OkPa可调。
※7、石蜡缸：抽屉式石蜡缸24个，位于组织反应缸正下方，便于更换或补充石蜡及清洁废蜡，其中3个反应石蜡缸24.21,1个备用蜡缸25.61。
8、试剂瓶：抽插式试剂瓶213只，通过透明仓门可见全部试剂瓶，其中脱水用试剂瓶10只、清洗瓶3只，冷凝瓶1只，试剂瓶最大容量251。
废蜡收集盒1个。
9、石蜡温度范围：室温至65°C可调；试剂温度范围：室温至45°C可调，控温精度：±1o Co10、设备状态灯光提示：正面中央有灯光提示功能，绿色表示设备处于正常运行，黄色表示设备处于自检状态，红色表示设备处于预警状态，机器运行状态一目了然，简单直观。
II、试剂瓶液位观察：试剂瓶设计蓝光透射，方便液位观察，同时可以一目了然观察试剂浑浊度，为试剂更换带来参考；试剂瓶设置位置检测，确保放置到位，无缺漏。
12、搅拌方式：具有常压、加压、真空、加压和真空交替等四种及以上搅拌方式，可自行设置搅拌的时间间隔和是否开启搅拌功能。
螺旋挤压脱水机对物料固液分离的工作原理
螺旋挤压脱水机对物料固液分离的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!螺旋挤压脱水机是一种常用于物料固液分离的设备，其工作原理主要基于机械力和压力的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺旋脱水机
螺旋脱水机 ——矿渣和轧屑脱水的最佳选择
美卓螺旋脱水机包含一个 敞口沉降槽，用于收集产品。
输进的流体通过分料器在 槽内分布均匀，粗粒物料沉降 并随输送螺旋不停地移动。在 螺旋的上部物料以排水的方式 先脱水再被排出去。脱水物料 的卸料槽可在两个位置之间方 便地进行切换，以便向两个料 仓交替卸料。
驱动装置包括电机、V型皮带和 减速机，此配置可使螺旋低速可靠运 行，减小磨损量，改善脱水效果。
螺旋脱水机最适合处理钢厂的洗 涤废水，废水流量大，含有少量或较 多固定的固体物，例如轧机鳞屑和炉 渣。冲洗水在沉降槽回收并送回冲洗 系统循环使用，固体物被排料螺旋带 走和脱水，如是有价值的产品，还可 以回收利用。
2
螺旋脱水机
大沉降槽 — 适合大流量作业
螺旋脱水机的典型特点是沉淀槽面积远大于螺旋分级 机，这使其适合处理固体含量有限的大流量作业，常见 的应用是不同类型的工业洗涤废水。在沉降槽里增加薄 板浓密箱，可使螺旋脱水机的沉淀面积达到8-100m2， 流量高达 1600m3/h。
选装件 — 撇油器
有些应用的给料含有油脂，这些浮油会随着洁净水溢 流。美卓可提供专门设计的撇油器，以除去给料里的浮 油。
槽容积
m3
ft3
8
283
12 424
30 1,059
44 1,554
70 2,472
44 1,554
70 2,472
*60-8：60=螺旋直径cm(24inch) -8=沉淀面积8m2(86ft2) **安装有薄板组
标准选装件：
1. 梯子和操作平台 2. 撇油器 3. 手动倾析器
6
本手册内容如有变更恕不另行通知
2 815 111 7 340 289 2 300 91
160 124 8 370 330 2 300 91
4 000 157 10 600 417 3 200 126
5 350 211 11 100 437 4 500 177
6 400 252 14 000 551 5 000 197
5 350 211 11 100 437 4 500 177
标准型号
SD 60-8* SD 60-10 SD 60-20 SD 60-25 SD 60-30 SD 60-38** SD 60-100**
沉降面积
m2
ft2
8
86
10 1083
20 215
25 269
30 323
38 409
100 1,076
H
L
W
mm inches mm inches mm inches
6 400 252 14 000 551 5 000 197
功率
kW hp
1,5 2
1,5 2
3
4
3
4
4
5
3
4
4
5
重量 (空载) ton lbs
9,0 19,842 9,3 20,503 12,5 27,558 13,8 30,424 23,0 50,706 14,4 31,74前整体预装，包括梯子、扶手和 平台装在一起。某些情况下较大型脱水机可以散件发 运，在现场组装。
在水平基础上安装好螺旋脱水机后，只需连接电源和 管道即可。
脱水产品的卸料溜槽可以固定在料仓上方，以使排料 溜槽可在两个卸料位切换。
4
SD型螺旋脱水机
美卓SD型螺旋 脱水机由螺旋分级机 演化而来，其结构坚 固、运行可靠，适用 于处理轧屑。
液压螺旋提升装置 液压螺旋提升装置是选装件。如果间歇式排
料，但给料是连续的，则可以考虑选用。
轴承
潜水轴承装置是油脂润滑型，每两周应加注一次油 脂。拆卸和更换轴下端的轴承时不需要把螺旋吊出沉淀 槽。螺旋上端的球面滚柱轴承装在标准轴承座里，不需 要把螺旋吊出沉淀槽即可拆卸和更换轴承。
5
螺旋脱水机
螺旋脱水机
Brochure No.2701-12-11-ESBL/Beijing
©2011 Metso
Printed in China
结构坚固、运行可靠
类似螺旋分级机，螺旋脱水机主 要由敞口式物料沉降槽和输送螺旋组 成，输送螺旋的作用是使沉降的物料 脱水和排出。
所有机型配备的螺旋直径相同， 均为600mm。
螺旋叶片直接焊接在螺旋轴上， 螺旋片的耐磨片是高铬铸铁材质， 用螺栓固定在叶片上。潜水轴承装置 采用油脂润滑，每两周应补充一次油 脂，拆卸和更换轴承不需要起吊设 施，也不用把螺旋从槽中取出。液压 螺旋起吊装置可作为选装件供货。
配备有专门设计 的螺旋和超大沉淀槽 的螺旋脱水机，能够 处理大流量废水以便 得到较干爽的轧屑和 清澈的溢流水（典型 固含量100ppm）。
螺旋脱水机
操作平台
操作平台和梯子是选装件，可根据现场条件 配供。
薄板箱 为了增大沉降槽的沉淀面积，可在螺旋脱水机
里安装薄板浓密箱。薄板浓密箱布置在两个钢支架 上，需要时可方便地取出。
