真空脱气机使用说明书
Agilent 1260 Infinity 高性能脱气机
02/2013
Germany 印刷 Agilent Technologies Hewlett-Packard-Strasse 8 76337 Waldbronn
如果体外诊断系统已在相关权威机 构注册并符合相关法规，本产品可 用作其组件之一。 否则只可用于 常规实验室。
声明
本书内容如有改变，恕不另行通 知。安捷伦科技公司对本材料，及 由此引出的任何商务和特种用途不 承担责任。安捷伦科技公司对本手 册中可能有的错误或与装置、性能 及材料使用有关内容而带来的意外 伤害和问题不负任何责任。如果安 捷伦与用户对本书中的警告术语有 不同的书面协议，这些术语与本书 中的警告术语冲突，则以协议中的 警告术语为准。
目录 5
目录
7 维护 45 警告和注意 46 维护简介 48 清洗模块 49 装配主机盖 50 更换电源滤波器上的保险丝 52
8 零件维护 55 机盖零件 56 保险丝 57 附件工具包 58
9 识别电缆 59 电缆概述 60 模拟信号电缆 62 遥控电缆 64 BCD 电缆 67 CAN 电缆 69 外接电缆 70 与计算机相连的安捷伦模块 72 与打印机相连的 Agilent 1200 模块 73
模块电源允许有较大的电压范围。它可以承受 “ 第 13 页的表 1” 中所述范围 内的任何线路电压。因此在部件的后部没有电压选择器。
警告
如果设备连接到高于规定数值的线路电压， 可能存在仪器遭受电击的危险或造成破坏。 ➔ 请仅将仪器连接到指定的线路电压。
警告
只要未拔掉电源线，即使在切断电源时模块仍会部分带电。 在模块盖打开，且模块处于通电状态时，维修模块可能会造成人身伤害 （例 如电击）。
溶剂瓶中的溶剂在 LC 泵的抽动下流过真空腔内的半渗透性管。当溶剂流过真空 腔时，溶剂中溶解的气体将渗过这些管，进入真空腔。当溶剂离开真空脱气机的 出口时，就已经完成了脱气。
真空脱气机使用及维护保养操作规程
ZKT-18F真空脱气仪使用及维护保养标准操作规程1.操作方法1.1.接通电源接通电源，打开电源开关，电源指示灯亮，仪器进入自检程序。
在自检程序中仪器检查真空泵和管路的密闭性。
1.2.主菜单自检通过后，显示屏提示“按任意键进入主菜单”，此时按任意键，显示屏显示主菜单（主菜单内容是上次实验时设置的各种状态、参数）。
如不按任意键，30秒后自动进入主菜单。
1.3.参数设置在开始任何试验前，你需要进行参数设置。
通过用【确认】键、【＋】键、【选项】键4个键的配合，对温度预置、除气时间、负压值、水位参数进行设置。
仪器参数设置确认后，这些设置的参数将会一直保持下去，直到重新被修改。
2.运行试验2.1.按键的功能2.2.【确认】键：修改的参数存入仪器中，同时退出设置参数的反白显示。
2.3.【＋】键：设置参数加12.4.【－】：键设置参数减12.5.【选项】键：选取需要修改的参数项，选中的参数反白显示。
2.6.【启/停】键：按【启/停】键，仪器自动将需要处理的液体抽入罐中进行脱气处理。
在脱气过程中再次按【启/停】键终止脱气试验。
2.7.【开/关】键：在主菜单界面及可以放液的界面下，按【开/关】键，罐中的液体从出液口排出。
再次按【开/关】键，停止放液。
3.运行主菜单参数设置完后，按【启/停】键即开始一个脱气过程。
仪器自动将需处理的液体抽入罐中，自动循环、加热、脱气。
脱气完成后，按【开/关】键放出已处理好的溶液。
在脱气过程中再次按【启/停】键仪器将停止脱气操作。
在放液过程中，再次按【开/关】键停止放液。
4.清洗4.1.简单清洗4.2.开机。
自检正常后，在主菜单界面下，按【启/停】键开始抽入清洗液，抽到低或高水位后，循环月2分钟，按【启/停】键停止抽液。
此时按【开/关】键放出清洗液。
如此反复几次即可。
4.3.灌装的拆装及清洗4.4.排空罐中的溶液4.5.将储液罐盖上与左、右快速接头座连接的2个快速接头脱开4.6.将阀4、紫外灭菌灯、高低水位信号、高水位保护、低水位保护5个电信号连接器断开4.7.将罐最下端出水口与循环泵进水口之间的管路断开4.8.将罐从机器里取出4.9.用螺丝刀拧开液罐最上面的螺钉，可将储液罐的盖打开，此时可用刷子清洗液罐内壁4.10.清洗后。

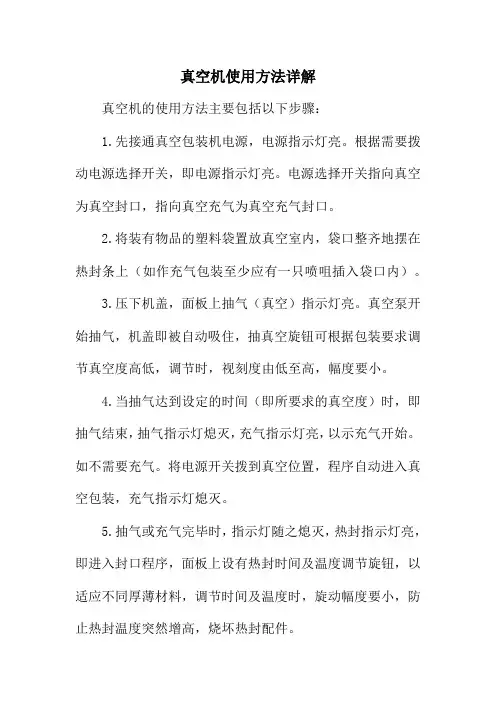

真空机使用方法详解
真空机使用方法详解
真空机的使用方法主要包括以下步骤：
1.先接通真空包装机电源，电源指示灯亮。
根据需要拨动电源选择开关，即电源指示灯亮。
电源选择开关指向真空为真空封口，指向真空充气为真空充气封口。
2.将装有物品的塑料袋置放真空室内，袋口整齐地摆在热封条上（如作充气包装至少应有一只喷咀插入袋口内）。
3.压下机盖，面板上抽气（真空）指示灯亮。
真空泵开始抽气，机盖即被自动吸住，抽真空旋钮可根据包装要求调节真空度高低，调节时，视刻度由低至高，幅度要小。
4.当抽气达到设定的时间（即所要求的真空度）时，即抽气结束，抽气指示灯熄灭，充气指示灯亮，以示充气开始。
如不需要充气。
将电源开关拨到真空位置，程序自动进入真空包装，充气指示灯熄灭。
5.抽气或充气完毕时，指示灯随之熄灭，热封指示灯亮，即进入封口程序，面板上设有热封时间及温度调节旋钮，以适应不同厚薄材料，调节时间及温度时，旋动幅度要小，防止热封温度突然增高，烧坏热封配件。
请注意，以上仅为一般操作方法，具体操作请参照具体型号的说明书或咨询专业人员。
真空机组使用说明及注意事项(三篇)
真空机组使用说明及注意事项一真空机组开机流程1、启动VB150维持泵，然后打开出口阀。
当电阻计2真空度达到5帕以下时，启动扩散泵加热。
2、启动VB200旋片泵，打开旁通阀；当电阻计1真空度达到xx 帕以下时，开启2ZJP300罗茨泵，进行预抽。
3、扩散泵加热50分钟以上且电离计真空达到5帕以下时，先关闭旁通阀，再打开主阀，进行主抽。
4、关闭2ZJP300罗茨泵，30秒后关闭VB200旋片泵。
二真空机组关机流程1、关闭主阀。
2、启动-----关机程序。
三真空机组使用注意事项1、真空机组在使用的整个过程中，必须保证水路、气路完整通畅。
2、必须严格按照真空机组的开机、关机流程，进行操作。
3、扩散泵加热过程中，若不慎断水。
应先关闭扩散泵电源，再关闭主阀。
然后摘下扩散泵电炉加热器，并使用电风扇进行降温。
在这过程中，要一直保持VB150维持泵和出口阀处于开启状态。
4、扩散泵加热过程中，若VB150维持泵出现故障不工作，应先关闭出口阀，然后启动VB200旋片泵，再启动2ZJP300罗茨泵，打开维持阀进行主抽。
真空机组使用说明及注意事项（二）一、真空机组的概述真空机组是一种用于产生、维持和控制特定压力范围内的真空的设备。
它主要由真空泵、真空计、阀门等组成，通过这些设备的协作实现真空的生成和控制，为实验室、生产工艺或其他应用提供所需的真空环境。
二、真空机组的使用说明1. 安装位置选定真空机组安装应选择通风良好、干燥且无尘、无震动的场所。
要避免阳光直射和高温环境，以确保机组正常运行和延长使用寿命。
2. 电源和电气连接在使用真空机组之前，确认电源电压和频率与机组要求一致。
正确接地电源线，并按照接线图连接电源。
3. 维护保养真空机组应定期进行维护保养，包括清洁除尘、润滑和更换易损件等。
特别注意保持泵内干燥，防止泵叶生锈和腐蚀，影响真空度。
4. 开机前准备在启动真空机组之前，应检查各个部件是否正常，确保泵油达到标准液位，检查阀门是否关闭，以及泵是否连接好并无漏气。
【真空脱气仪】真空脱气仪四个常见问题
【真空脱气仪】真空脱气仪四个常见问题1.真空脱气仪使用流程ZKT—25真空脱气仪能够精准的掌控溶出介质的温度，并能够掌控溶出介质所在容器的真空度，达到理想的脱气效果。
可搭配溶出仪使用，完全符合中国药典。
真空脱气仪使用流程如下：1.将进水管放置于预脱气液体的容器内，放置前，请确保：进水管干净，不会对水体造成污染。
水管的进水口始终位于液面以下。
2.检查电源是否连接正常。
3.触按开关按钮，开机。
4.登录账户，进行脱气操作。
5.操作说明：5.1开机后，仪器进入自检程序，如下画面：此过程耗时33s，仪器会对系统的气密性进行检测，假如系统存在漏气现象，状态指示灯会变红，并有文字提示“设备有漏气现象，请检查设备气密性!”，用户需要适时关机，对系统的管路进行检测，保证系统管路无泄漏后再重启仪器。
5.2 用户登录系统自检完毕后，进入登录界面，如下，输入对应的用户名和密码，即可成功登录系统，进行试验操作。
5.3主界面5.4进液脱气点击进液脱气按钮，进入如下界面：5.4.1.输入需要进液的体积后，点击开始进液，真空泵开始工作，通过负压将液体吸入罐体内。
5.4.2.点击短时间停止进液，进液短时间停止，再次点击开始进液，进液连续。
5.4.3.点击取消返回，停止进液程序，返回主页面注意：输入液量应大于当前液量。
本仪器大只能进行25L液体的脱气处理，所以，输入值不得大于25L。
进液完毕后，延时30秒，系统自动运行脱气程序。
5.5 脱气进液完毕后，系统自动运行脱气程序，或者，手动点击主界面的脱气按钮，进入脱气程序。
进液完毕自动运行脱气程序时，用户不必点开始按钮，会自动进行液体脱气处理。
温度：当前脱气过程中桶内液体的温度,推举设定为42℃。
压力：脱气过程中桶内的压强，推举 0.05Mpa.脱氧剩余时间：当桶内液体加热至设定温度后，开始计时。
本系统使用的是的模式，用户可以清楚的看到距离脱气完成还有多长时间。
溶氧量：仪器预留功能。
5.5.1.点击开始按键：真空泵开始工作，将罐体内的压强降至设定值；循环水泵开始工作；加热器开始工作。

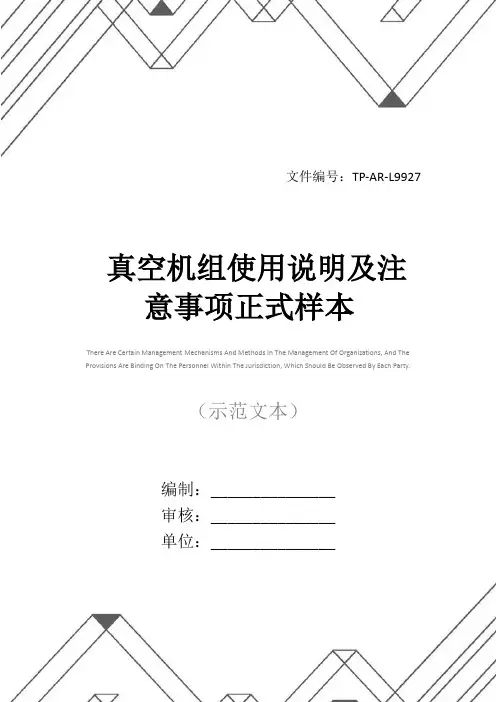

真空机组使用说明及注意事项正式样本
文件编号：TP-AR-L9927There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________真空机组使用说明及注意事项正式样本真空机组使用说明及注意事项正式样本使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一真空机组开机流程1、启动VB150维持泵，然后打开出口阀。
当电阻计2真空度达到5帕以下时，启动扩散泵加热。
2、启动VB200旋片泵，打开旁通阀；当电阻计1真空度达到2000帕以下时，开启2ZJP—300罗茨泵，进行预抽。
3、扩散泵加热50分钟以上且电离计真空达到5帕以下时，先关闭旁通阀，再打开主阀，进行主抽。
4、关闭2ZJP—300罗茨泵，30秒后关闭VB200旋片泵。
二真空机组关机流程1、关闭主阀。
2、启动-----关机程序。
三真空机组使用注意事项1、真空机组在使用的整个过程中，必须保证水路、气路完整通畅。
2、必须严格按照真空机组的开机、关机流程，进行操作。
3、扩散泵加热过程中，若不慎断水。
应先关闭扩散泵电源，再关闭主阀。
然后摘下扩散泵电炉加热器，并使用电风扇进行降温。
在这过程中，要一直保持VB150维持泵和出口阀处于开启状态。
4、扩散泵加热过程中，若VB150维持泵出现故障不工作，应先关闭出口阀，然后启动VB200旋片泵，再启动2ZJP—300罗茨泵，打开维持阀进行主抽。
真空机组使用说明及注意事项
真空机组使用说明及注意事项真空机组是一种用于产生真空环境的设备，广泛应用于各个领域，如医疗、化工、电子、食品等。
在使用真空机组过程中，需要注意以下几点：一、使用前的准备工作1. 安装位置：选择平整、干净、通风良好的地方安装真空机组，离有腐蚀性气体或粉尘较多的场所远离。
同时要确保机组周围没有遮挡物，以免影响散热和维护。
2. 电源接线：将真空机组的电源接线与电源线连接，确保接线牢固可靠，并符合电气安全标准。
3. 供气管线：将真空机组的供气管线与真空系统连接，确保连接紧密，无漏气现象。
同时要根据真空机组的规格和使用要求，选择合适的供气管线直径和材质。
二、操作流程及使用注意事项1. 开关机操作：按照机组的操作说明，正确使用机组的开关机按钮。
在开机前需要检查机组的供气管线是否连接正常，并检查机组内部是否有异物或堵塞。
2. 真空度控制：根据需要调整机组的真空度，通常可以通过真空度调节阀来实现。
在调节真空度时需要注意，不要超过机组的额定真空度范围，以免损坏设备。
3. 运行监控：在机组运行过程中，要及时监控设备的运行情况，包括温度、压力等指标。
如果发现异常情况，应立即停止机组并检查原因。
同时要保持机组的散热良好，避免过高温度导致设备故障。
4. 维护保养：定期对机组进行清洁和维护保养，包括清理滤网、检查电源线和管线的连接状态等。
同时要及时更换损坏的部件，确保机组的正常运行。
5. 停机操作：在停机前，先关闭供气和排气阀门，等待机组完全停止运行后再切断电源。
同时要保持机组干燥，避免由于湿气进入而损坏设备。
6. 安全注意事项：使用真空机组时，要严格遵守相关安全规范，戴好防护眼镜和手套，避免对人身安全造成伤害。
同时要注意真空机组的电气安全，不得私自拆卸或改装机组。
三、故障排除方法1. 无法达到设定的真空度：可能是供气管线漏气或堵塞，需要检查供气管线连接是否紧密，排除漏气点。
2. 运行噪音过大：可能是机组内部发生故障，需要立即停机检查，清理或更换故障部件。
真空机组使用说明及注意事项
真空机组使用说明及注意事项（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!真空机组使用说明及注意事项一真空机组开机流程1、启动VB150维持泵，然后打开出口阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空脱气机使用说明书
1.前言
本使用说明书中对于设备的安装、调试和运行的描述仅适用于
YH-S6A
YH-S10A
YH-S15A
YH-S20A
四个型号。
请在安装、调试和运行前仔细阅读本说明，并妥善保存，以便日后参考。
2 概述
真空脱气机在所有闭合水循环系统中都能高效地运转。
它的工作原理是将水循环系统中的一部分液体置于真空的环境下，此时液体中的游离态气体及溶解态气体就会释出。
之后，这部分已经过脱气处理的、具有吸收性的液体将被注回水循环系统中参加循环。
它们会重新吸收系统中的游离态气体和溶解态气体，以再次达到平衡。
经过多次这样的过程之后，水循环系统中的游离态气体及溶解态气体就都被去除了。
2.1设备结构
2.2脱气机的工作过程
真空脱气机能按照用户预先设定的脱气程序自动运行，脱气过程可分为两个阶段：
1）进水阶段：系统中的液体进入脱气罐，液体中含有的所有气体都会被释出，并通过脱气罐顶部的自动放气阀与系统分离。
2）抽真空阶段：立式多级泵会对罐内持续抽真空，制造负压状态，使液体中溶解态气体全部释出，聚集在罐的顶部并通过自动放气阀排出。
此时进水电磁阀再次打开，新的液体进入罐内。
那些经脱气处理过的、有吸收性的液体被重新注回系统中参与循环，并重新吸收系统中的气体。
2.3 运行条件
真空脱气机适用于水循环系统或水--乙二醇（≤40%）混合液系统。
若用于其它介质系统有可能导致不可预知的损害，由此导致的影响本公司不承担任何责任。
请依据本说明第3 章中列出的技术参数对真空脱气机进行操作。
3.技术参数
4 安全保障
·须由专业人员对设备进行安装和维护。
·设备运行前，为保证安全，请断开电源和水压。
·机体内有发热组件，请务必冷机启动
5 安装调试
5.1安装要求
·请将设备安放在通风干燥的地方。
·设备连接到380V/50-60Hz 电源。
·请确认配备合适的定压膨胀系统，水进出脱气机时会引起系统压力的小幅波动。
·系统中必须设有超压保护阀，以防止系统压力过高。
5.2安装和固定
·建议将设备安装在系统的温度最低点(只针对供暖系统)，这样有利于溶解气体的脱除。
·安装真空脱气机时一定要注意使控制面板向外，以易于操作。
·设备要依据当地的施工操作规范安装。
·原则上真空脱气机可并联安装在系统的任何位置上，建议将设备并联到系统主回水干管上，这样有利于溶解气体的脱除。
电器方面
·应将电源直接连接到墙面插座上。
·如果直接将电源连接到主控开关上，须在中间加设空气开关（距离≥3mm）。
·请确保使用标准规格的电缆。
5.3调试
5.3.1调试准备
·确认管路中已充满水，电源供电正常。
·打开进水阀门。
同时打开泵的放气口，直到有水流出，并且直到压力升到和系统压力一致为止。
·点动泵，查看电机转动方向是否与标示一致,如不一致,请调整至接线一致。
5.3.2启动
按ON/OFF（开/关）键
触摸屏亮起，出现如下画面，点击“进入”，进入功能切换画面
功能切换画面
按“参数画面”，进入程序设定
按画面指示设定脱气机开启日和每天开启时间段（每天可设定6 个时间段）
脱气机开启日设定画面
脱气机出厂默认值为“开”，即每周七天脱气机均自动运行。
如想设定某天脱气机不启动，例如周
一，点击周一“开”，显示变为周一“关”，此时每周一脱气机不自动启动。
脱气机每天开启时间设定画面
脱气机每天可设定6 个自动开启时间段。
点击相应位置的开机、关机时间显示，在弹出的数字框
内进行设定。
举例：脱气机开启日设定：点击：周一“开”，显示变为周一“关”，此时每周一脱气机不启动；
脱气机每天开启时间段时间：第一段运行时间设定：点击开机第一段“##时##分”，在弹出的数
字框中，设定08 时00 分，依次设定关机为10 时00 分；第二段设定：开机14 时00 分，关机17
时30 分。
此时脱气机除周一外，每天开机两次，运行时间段分别为上午8 点-10 点，下午2 点至5 点
30 分。
设定完毕后，按“返回”回到功能切换画面。
设备将自动保存设置。
此时点击“全自动”，真空脱
气机将进入全自动运行模式。
运行过程中如下画面将会显示：
5.3.3手动运行
在功能画面下，按“半自动”，进入手动运行状态，直接点击“启动”键即可。
YH-S6A/YH-S10A 将出现如下画面：
YH-S15A/YH-S20A 画面如下
提示：手动运行停止后，返回原始画面，程序自动回到上次设定的状态
5.3.4 时间设定（此项功能只适用于YH-S15A/YH-S20A型号）
在参数设定画面中，出现如下画面：
按画面显示设定时钟，设定完成后按返回回到主页面，系统自动保存。
6.故障维修
6.1 故障维修
·脱气机会在出现故障时发出警告。
·设备运行前，为保证安全，请断开电源和水压。
·请勿在按下ON/OFF（开/关）键时断开设备电源。
·机体内有发热组件，请务必待机器冷却下来后再启动
·设备出现故障时红色指示灯亮起，同时显示屏上会出现故障提示（具体画面如下图）
YH-S6A/YH-S10A 将出现如下画面：
YH-S15A/YH-S20A 画面如下
具体的故障问题请见第7.2 章的表格。
如果有问题十分严重，您需要将设备从系统中拆除，见第
6.2 章。
针对故障进行维修。
重新启动设备或重新将设备连接到系统中并再次启动。
6.2 故障表格
表格中字母所代表的设备组件请见第2.1 章中的图。
