设备安装与调测的基本要求
机械设备安装后启用验收检测规定范文
机械设备安装后启用验收检测规定范文一、目的和依据本规定的目的是为了确保机械设备安装后的启用验收检测工作能够按照统一的标准进行，保证设备的正常运转和安全使用。
本规定依据国家有关法律法规和相关标准。
二、适用范围本规定适用于所有机械设备的安装后的启用验收检测工作，包括但不限于生产设备、仪器仪表等。
三、主要内容和要求1. 启用验收检测的时间机械设备安装完成后，应及时进行启用验收检测，确保设备能够正常运转。
2. 启用验收检测的方法和标准（1）启用验收检测应根据设备的具体情况选择相应的方法和标准，以确保设备的安全、可靠和符合生产要求。
（2）启用验收检测的方法可以包括现场检测、功能测试、负荷试验等。
（3）启用验收检测的标准应参照相关行业标准或国家标准，按照规定的检测要求进行。
3. 启用验收检测的内容启用验收检测的内容应包括但不限于以下方面：（1）设备的安装质量，包括设备的固定、对接、连接等是否合理牢固。
（2）设备的电气系统和控制系统是否正常工作。
（3）设备的机械运行是否平稳，无异常声音、振动等。
（4）设备的各项功能是否正常，生产过程中是否满足要求。
（5）设备的安全保护装置是否完善，是否能够及时发现并处理设备故障、事故。
（6）其他与设备安全和正常运行相关的内容。
4. 启用验收检测的责任（1）设备安装单位应组织专业技术人员进行启用验收检测，并负责编制相关检测报告。
（2）设备使用单位应积极配合并提供必要的技术支持，确保启用验收检测的顺利进行。
（3）监管部门应加强对启用验收检测过程的监督和指导，确保检测工作的科学性和公正性。
五、启用验收检测的结果处理1. 启用验收检测的结果应以书面形式记录并报告设备使用单位和监管部门。
2. 如果启用验收检测的结果发现设备存在安全隐患或不符合规定的情况，设备安装单位应立即采取相应措施进行修复或调整，并重新进行启用验收检测。
3. 启用验收检测合格的设备可以正常投入使用，但设备使用单位应定期进行设备的维护和保养，并建立健全设备的日常巡检制度。

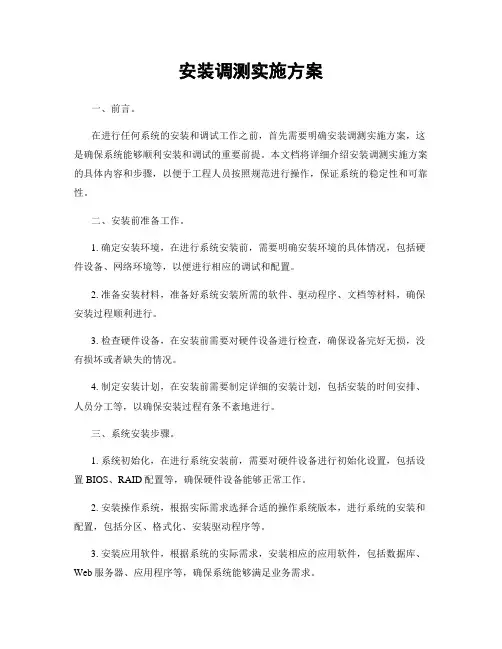

安装调测实施方案
安装调测实施方案一、前言。
在进行任何系统的安装和调试工作之前，首先需要明确安装调测实施方案，这是确保系统能够顺利安装和调试的重要前提。
本文档将详细介绍安装调测实施方案的具体内容和步骤，以便于工程人员按照规范进行操作，保证系统的稳定性和可靠性。
二、安装前准备工作。
1. 确定安装环境，在进行系统安装前，需要明确安装环境的具体情况，包括硬件设备、网络环境等，以便进行相应的调试和配置。
2. 准备安装材料，准备好系统安装所需的软件、驱动程序、文档等材料，确保安装过程顺利进行。
3. 检查硬件设备，在安装前需要对硬件设备进行检查，确保设备完好无损，没有损坏或者缺失的情况。
4. 制定安装计划，在安装前需要制定详细的安装计划，包括安装的时间安排、人员分工等，以确保安装过程有条不紊地进行。
三、系统安装步骤。
1. 系统初始化，在进行系统安装前，需要对硬件设备进行初始化设置，包括设置BIOS、RAID配置等，确保硬件设备能够正常工作。
2. 安装操作系统，根据实际需求选择合适的操作系统版本，进行系统的安装和配置，包括分区、格式化、安装驱动程序等。
3. 安装应用软件，根据系统的实际需求，安装相应的应用软件，包括数据库、Web服务器、应用程序等，确保系统能够满足业务需求。
4. 进行系统调试，在系统安装完成后，需要进行系统的调试工作，包括网络连接测试、系统稳定性测试等，确保系统的正常运行。
四、安装调测注意事项。
1. 安全问题，在进行系统安装和调试过程中，需要注意安全问题，确保操作过程安全可靠，避免因操作失误导致系统损坏或数据丢失。
2. 日志记录，在安装和调试过程中，需要及时记录相关操作日志，以便于后期排查问题和分析系统运行情况。
3. 团队协作，在安装调测过程中，需要团队成员之间密切合作，相互配合，共同完成系统的安装和调试工作。
4. 风险评估，在安装调测过程中，需要及时评估可能存在的风险，并采取相应的措施进行风险管控，确保系统安装和调试过程顺利进行。
机械设备安装后起启用验收检测规定范文
机械设备安装后起启用验收检测规定范文机械设备的安装与启用验收是确保设备正常运行的重要环节，也是保证生产安全和质量的关键步骤。
为了规范机械设备的验收工作，制定了一系列的检测规定。
本文将对机械设备安装后的启用验收检测规定进行详细阐述。
一、设备基本信息确认在启用验收检测之前，首先要对机械设备的基本信息进行确认。
包括设备名称、型号、规格、生产厂家、出厂日期等。
对于有关技术资料、图纸等文件也需要进行确认，确保设备的基本信息准确无误。
二、设备安装质量检测设备的安装质量对于设备的正常运行起着决定性的作用。
在验收检测中，需要对设备的安装工程进行全面检查。
包括设备与基础的连接情况、设备的水平和垂直度、设备的固定和支撑等。
同时，还需要检查设备的各项配套安装工作，如电气接线、传动系统、附属设备等。
确保设备的安装质量符合要求，能够满足设备正常运行的要求。
三、设备功能性能检测设备的功能性能是评价设备质量的重要指标。
在启用验收检测中，需要对设备的功能性能进行全面检测。
包括设备的运行速度、转速、扭矩等参数的测试，设备的响应速度、稳定性等性能的评估。
同时，还需要对设备的安全性能进行评估，确保设备在运行过程中能够安全可靠。
对于有关的技术指标和要求，要与设备的使用说明书进行对照，进行逐项检验，确保设备的功能性能符合要求。
四、设备操作性试运行设备操作性试运行是验证设备操作性能的重要环节。
在启用验收检测中，需要对设备进行实际操作，测试设备的操作性能和操作界面是否符合要求。
包括设备的启动、停止、转速调节、操作界面的操作等。
同时，还需要测试设备在运行过程中的故障诊断和处理能力，确保设备在操作过程中能够及时准确地发现故障并采取相应的处理措施。
五、设备稳定性试运行设备的稳定性是指设备在长时间运行过程中是否能够稳定工作。
在启用验收检测中，需要对设备进行长时间的试运行，测试设备的稳定性能。
包括设备的长时间运行、负载测试、运行环境变化测试等。
并对设备在试运行过程中的故障率进行统计和分析，确保设备的稳定性符合要求。
系统设备安装调试计划
系统设备安装调试计划系统设备安装、调试计划设备及设备各构件间应连接紧密、牢固，安装⽤的紧固件应有防锈层；设备在安装前应作检查，并应符合下列规定：设备外形完整，内外表⾯漆层完好；设备外形尺⼨、设备内主板及接线端⼝的型号及规格符合设计规定；应垂直、平正、牢固；对主要受控设备的控制、运⾏、报警状态进⾏监视，以有利于系统的运⾏管理。
所供设备到达现场后，我⽅派⼯程技术⼈员会同项⽬相关部门有关⽅⾯⼈员⼀起进⾏开箱检查，严格按照施⼯图纸及有关合同核对产品的型号、规格、品牌参数、⼚家、数量及产品合格证书，双⽅共同作好检查记录，签字后作为设备验货依据。
如发现问题，及时做好修理更换或索赔⼯作。
安装前认真消化施⼯图和设备的技术资料，对每件设备进⾏单体校验和性能检查，如耐压、绝缘、尺⼨偏差，要及时采取措施，保证设备质量。
严格按照施⼯图、产品说明书及有关的技术标准进⾏设备安装。
施⼯图纸不⾜时，根据现场施⼯的要求，补⾜必备的施⼯图纸。
监控设备的安装应在⼯艺设备安装基本就序后进⾏。
安装位置都应满⾜设计要求，不影响⼯艺管道。
由于监控设备、计算机属于精密贵重的设备，再者施⼯现场恶劣，因此应该注重监控设备、计算机系统的安全，选择恰当的安装时间在监控设备整体安装前应作好准备⼯作。
每个单项⼯程完⼯之后，均按有关标准⾃检，及时做好施⼯测试、记录、资料归档及完善竣⼯图等⼯作，为⼯程验收做好准备。
系统联动调试前，将会同或组织其他有关供货单位专业技术⼈员共同制定详细的联调⼤纲，并报项⽬相关部门及⼯程师批准。
根据我们⼯作经验和体会，应全⾯充分地了解所设计的控制⽅案和须实现的控制功能要求，有必要⾸先将⾃控系统的设计⽬标及控制要求与项⽬相关部门所提供的控制要求内容相⽐较、分析，提出合理意见，使控制合理、适⽤，满⾜⽣产⼯艺需要。
调试中，我们将发挥专业英语、⾃控理论和闭路电视监控技术及⼯程管理实践经验的优势，派出优秀的⼯程技术⼈员，参⼊系统联调。
调试前进⼀步阅读有关产品说明书，依据设计图纸及有关规范，精⼼组织调试。
设备的安装调试验收制度
设备的安装调试验收制度在工程项目中，设备的安装、调试验收是保障工程品质、工期进度和安全质量的重要环节。
为了确保设备的正确安装、调试和使用，保证设备安全运行和达到预期使用效果，必须建立一套完善的设备安装、调试验收制度。
一、设备安装制度1.设备招标与评选根据工程项目的需要，制定设备招标文件，明确设备参数、技术要求、质量标准和性能指标等。
设立专门的评审小组，负责评选符合要求的设备供应商，并确定供应商签订合同。
2.设备验收准备安装前，制定详细的设备验收计划，包括验收流程安排、责任划分、验收依据等。
准备验收文件，包括购买合同、设备规格、技术资料、结构图纸等。
3.设备接收与检查设备到达工程现场后，组织接收人员对设备进行初步检查，包括外观是否完好、配件是否齐全等。
同时进行验收记录，并通知供应商进行验收。
4.设备安装标准设备安装必须按照相关标准进行，包括总体布置、安装基础、安装方位、进线出线、旁路接线等。
要严格遵守安装工艺要求，确保设备安全稳定、可靠运行。
5.设备调试与试运行设备安装完成后，进行设备调试与试运行。
按照制定的调试方案，逐个对设备进行功能测试，发现问题及时解决。
试运行期间，注意监测设备的运行状态和工作参数，记录设备运行情况，并进行验收记录。
6.设备联动与联试设备联动与联试是指多个设备之间的联合运行和互相配合的测试。
要制定合理的联动调试计划、测试流程和联试方案，确保设备能够正常配合工作，达到预期效果。
1.设备调试方案在设备调试验收前，制定详细的调试方案，包括设备调试流程、调试顺序、调试要点和调试安全措施等。
明确调试责任人员和测试参数，并编制测试记录表。
2.设备调试过程设备调试过程中，尽可能还原实际使用环境，按照调试方案进行，逐个测试设备的各项功能和工作状态。
对于发现的问题，要及时记录并解决，确保设备的功能完备和工作正常。
3.设备调试标准设备调试时应严格按照相关标准和技术规范进行，确保设备达到预期要求。
工程安装、调试、移交管理规范
1.0 目的规范数据与固定网/移动通信/基础网络通信设备安装、调测和移交管理，监督施工队或设备供应厂家（交钥匙工程）按照安装、调测的标准流程进行操作，对工程质量、进度和成本进行有效控制。
2.0 适用范围适用于数据与固定网/移动通信/基础各类通信设备(交换设备、无线基站设备、微波设备、光传输设备、交换局用配套设备、基站、微波站配套设备、语音信箱、短信服务设备等)的安装、调测和移交工作。
具备安装条件的机房将需安装设备运抵安装现场设备清点，检查出厂合格证和出厂测试记录如发现短少缺漏、货不对版等问题由各相关单位收集整理汇总，报各通信业务部在设备安装之前，必须取得相关设备施工图设计，并按设计施工。
需对施工图设计进行修改时，必须填写设计变更单，并有变更后的施工图纸。
工程设备和系统存在问题收集表施工图设计图纸工程设计变更单[QR-MS-06 (B)]施工单位进行安装监理公司进行监理工作各地分公司和设备供应商对过程文件安装时应按设备供应商所提供的标准安装流程进行操作，由监理公司进行工程监理。
在设备安装后，施工单位应填写已安装工程量总表、已安装的设备、主材明细表、随工检查记录和隐已安装工程量总表[QR-MS-04(B)]已安装的设备、主材明细表[QR-MS-05(B)]随工检查记录和隐蔽工程签证[QR-MS-09(B)]在设备安装完成之后，即可进行调测必须严格按照厂家所提供的标准调测流程进行。
详细填写测试记录。
发现问题，由建设单会同设备供应商按合同规定进行解决调测工作完成后，设备供应商负责收集所有调测相关资料，并进行归档出厂测试记录测试记录[QR-MS-14(B)]明确初验组织在设备安装和加电开通后进行由建设单位、供货单位以及相关的技术人员参加填写测试记录设备经初验形成初验报告，并编写完整的竣工技术文件测试记录[QR-MS-14(B)]初验报告设备初验通过后，该批设备及相关材料由工程部门移交至运维部门开始进行设备试运行考验设备运行的稳定观察期（3~6个月）形成试运行报告试运行报告[QR-MS-17(B)]在设备试运行合格后进行终验测试重点应集中在初验及试运行期间出现问题的项目填写测试记录评定设备运行情况设备终验报告评定供货单位后续服务情况形成设备终验报告11．0通信设备安装、调测和移交管理11．1．0通信设备安装11．1．1安装的前期准备工作1）设备安装之前，必须对施工图设计进行审查，属省分公司主抓的工程，由省分公司相关业务部门组织施工图设计会审；本地网工程则由各地市分公司组织。
施工验收中的设备安装和调试
对故障进行修复处理，恢复设备的正常运行。
根据设备要求制作基础，确保基础稳固、水平，并进行验收。
设备连接与调试
设备电缆连接
核对电缆规格、数量及连接方式，按照 规定进行连备调试
按照规定的程序和标准对设备进行调试， 检查设备的各项性能指标是否符合要求， 及时处理调试过程中出现的问题。
03
设备调试与测试
通电测试
全面检查
对设备进行全面的检查，包括电路、油路、气路等， 确保设备各部分正常。
更换磨损件
对设备中磨损严重的部件进行更换，保证设备的性能 和寿命。
油脂润滑
对需要润滑的部位加注适量的润滑油脂，保证设备的 润滑效果。
故障处理
故障诊断
对设备出现的故障进行诊断，确定故障原因。
紧急处理
在设备出现紧急故障时，采取必要的措施，防止 故障扩大。
04
常见问题及解决方案
设备安装不规范
加强施工前的技术交底，确保安装人员熟悉 安装要求和规范。
设备调试不成功
检查设备安装是否符合要求，调试参数是否 正确，必要时请专业人员进行调试。
安全性能不达标
对设备的安全性能进行重新评估，加强安全 防护措施。
外观质量不符合要求
对设备进行打磨、补漆等处理，以达到设计 要求。
施工验收中的设备安装和调试
汇报人：
汇报时间：
目录 CONTENTS
• 设备安装前的准备 • 设备安装过程 • 设备调试与测试 • 验收标准与注意事项 • 设备维护与保养
01
设备安装前的准备
设备清单核对
设备清单
核对施工图纸和设备清单，确保所有 设备都已到场且数量正确。
设备检查
对到场设备进行外观检查，确认设备 无损坏、缺失或不符合要求的情况。
安装流程说明关于设备调测的设备命名要求
安装流程说明关于设备调测的设备命名要求设备调测是指在设备安装完成后，对设备进行测试和调整，以确保设备能够正常运行。
在设备调测过程中，一个重要的环节就是给设备进行命名。
设备命名的规范与准确性对于设备管理和维护具有重要意义。
下面将介绍设备调测的设备命名要求。
一、命名规则1.唯一性：设备命名应具有唯一性，不与其他设备重复。
这样可以避免设备命名混淆或产生冲突，方便设备管理和维护。
2.简洁性：设备命名应尽量简洁，易于记忆和识别。
可以使用简短的英文单词、缩写或数字来表示设备的特征或用途。
3.清晰性：设备命名应能够清晰地表达设备的特征或用途。
命名应具有一定的描述性，方便用户或管理人员快速了解设备的基本信息。
4.可读性：设备命名应具有良好的可读性，避免使用过于复杂或难以辨认的字符组合。
可以使用大小写字母、数字和特殊符号进行组合，但应注意避免出现歧义或错误信息。
二、命名要求1.设备类型：在设备命名中可以包含设备的类型信息，如Pump （泵）、Valve（阀门）、Motor（电机）等。
这样可以通过设备命名快速了解设备的基本类型。
2.设备位置：在设备命名中可以包含设备的位置信息，如Room1（房间1）、Floor2（楼层2）、AreaA（区域A）等。
这样可以通过设备命名快速了解设备所在的位置。
3.设备功能：在设备命名中可以包含设备的功能信息，如Cooling （制冷）、Heating（加热）、Mixing（搅拌）等。
这样可以通过设备命名快速了解设备的基本功能。
4.设备编号：在设备命名中可以包含设备的编号信息，如001、002、003等。
这样可以通过设备命名快速了解设备的顺序或序号。
5.设备状态：在设备命名中可以包含设备的状态信息，如Online （在线）、Offline（离线）、Fault（故障）等。
这样可以通过设备命名快速了解设备的当前状态。
6.设备归属：在设备命名中可以包含设备的归属信息，如DepartmentA（A部门）、TeamB（B团队）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备安装与调测的基本要求一、通信设备安装条件（一）通信机房的环境1、土建工程或机房改造装修已全部完工，楼层负荷应符合要求，必须在600kg/m2以上，如装有单层蓄电池时负荷应符合800 kg/m2，双层蓄电池时负荷应符合1300 kg/m2，目前公司的发展较快，基站、中继站、中心交换机房等租房都比较多，一般都是办公楼或民房、学校、厂房，经过简单的装修就投入使用，楼层负荷这个问题尤其显得特别重要。
2、机房照明要安装良好，预留洞口、线槽位置正确，机房门窗要符合防盗要求。
3、在铺活动地板的机房内，地板要整齐、防火、平稳、水平误差≤2mm/m2，地板支柱接地良好，接地电阻应符合要求。
活动地板电阻应符合1.0×105～1.0×1010欧姆的指标要求。
4、机房温、湿度、洁净度应符合通信产品设备技术说明中的要求，一般情况下通信机房环境温度为18℃～28℃，相对湿度为20%～80%，洁净度达到通信设备要求指标。
空调设备、通风管道等安装符合要求，运转正常。
5、机房地面平整、光洁、倾斜度不应大于0.1%；6、预留孔洞位置尺寸必须符合安装设备的要求；7、机房的线槽、壁槽、位置、路由、深度及宽度应符合施工图要求。
线槽盖板应牢固、平稳与线槽嵌合严密，开启方便，并不得设置于设备机架底部；（二）通信机房的安全1、各级通信机房必须符合YD5002-94《邮电建筑防火设计标准》的有关规定；2、通信机房必须配备有效的灭火消防器材（2-5KG装CO2干冰灭火器），设置的火灾自动报警系统和固定式气体灭火系统必须保持性能良好；3、通信机房装修材料为阻燃材料应符合建筑内部装修设计防火规范（GB50222-95）；4、通信机房内的预留孔洞配置有阻燃材料的安全盖板或填充物；5、通信机房内严禁存放易燃易爆物品；6、通信机房门窗应设置牢固的防盗措施。
（三）机房其它条件的控制1、市电引入和交流电能保证供给。
2、接地汇集装置已安装，接地电阻符合要求。
（四）设备与器材检验1、设备器材检验，由监理和建设单位代表、供货单位代表、施工单位代表共同对到场设备与器材进行检验。
2、对建设单位采购的设备器材应依据供货合同的器材清单逐一开箱检验，检验时应重点核对单据与货物是否相符，型号是否符合设计文件要求，货物是否有外损伤或受潮生锈。
若是进口设备器材还应有报关检验单。
3、施工单位自行采购用于工程的设备器材应检验出厂合格证书、技术说明书，核对是否符合设计要求。
4、施工单位作为接受单位和使用单位应作好记录，收集整理装箱文件及合格证书。
并填写工程材料/配件/设备报审表，报送监理工程师签证。
（五）施工技术及机具仪表检验1、施工单位应以批准的施工设计文件为依据，填写施工技术人员、技术水平和用于施工的机具仪表状况报验申请表，报送监理检验签证。
2、施工技术人员应具有专业技术操作上岗证书。
3、用于施工的机具仪表状况应该良好，并具有各种检验证书，如：机具、仪表的计量合格证书等。
二、设备工艺安装质量（一）走线架、槽道安装的质量1、水平走线架、槽道安装位置高度符合施工图规定，左右偏差≤±50mm，水平偏差≤2 mm/m，每列槽道或走线架应成一条直线，偏差不大于30 mm，垂直走道、槽道位置应与上下楼孔或走线路由相适应，穿墙走道位置与墙洞相适应，垂直偏差≤3 mm。
2、连固铁与上梁，槽道与上梁应安装牢固、平直、无明显的弯曲。
3、槽道、电缆支架、走线架横铁距离均匀，间隔300 mm左右，列间撑铁、吊挂位置要适当。
吊挂与槽道走线架应同一直线上，吊杆高度、垂度应与走线架、槽道位置相适应，各列的列间撑铁要在同一直线上，两端对墙加固，应符合施工图的设计要求。
4、铁件的漆面应完整无损，如需补漆，其颜色应与原来颜色一致。
5、安装槽道应符合下列规定：（1）列槽道端正牢固并与大列保持垂直，列间槽道应成一直线，偏差不大于3 mm，列槽道拼接处水平度偏差不超过2 mm。
（2）槽道的盖板侧板、底板安装应完整、缝隙均匀，零件齐全。
6、立柱安装位置符合设计要求，稳固、与地面垂直，允许偏差垂直度为0.1%，同一侧立柱应在同一直线上。
7、安装沿墙单边或双边走线架时，在墙上埋设的支持物应牢固可靠，沿水平方向间隔距离均匀，安装后的走线道应整齐，不得有起伏不平的歪斜现象。
8、电缆走线架穿过楼板孔或墙洞的地方，应加装绝缘塑料子管保护。
放绑线料完毕后应有盖板封住洞口（采用阻燃材料），其颜色应与地板或墙壁一致。
（二）安装机架质量1、设备外包装不能有损坏，对已损坏的外包装的设备，打开后应重点检查损伤、发霉、雨水、变形等项；2、机架位置符合工程设计平面图要求，安装宽机架(2600或2200×600×300)时底部面应用4套￠10-12 mm膨胀螺栓进行加固，安装窄条机架时(2600或2200×300×150)，根据实际情况而定。
有活动地板的机房，还要加工机架底座，底座应比地板高3-5 mm。
机架顶端要用夹板与走线架（槽道上梁）固定。
机架位置需要变更时，必须经过设计和建设单位的同意，并办理相应手续。
3、机架垂直度误差为机架高度0.1%，可用吊线锤测量。
各机架之间缝隙前后偏差≤3 mm，几个机架排列在一起，面板应在同一平面、同一直线上。
4、当地震设防烈度在七度或七度以上地区的机房，机架安装必须进行抗震加固，应符合《通信设备安装抗震设计规范》（YD5059-98）要求。
5、设备上的各种零件部件及有关标志正确、清晰、齐全。
6、列头柜、列中柜、尾柜为宽架时应采用二套膨胀螺栓对地加固，列柜顶端应采用夹板与列槽道（或走线架）上梁加固。
7、设备子架的安装子架框安装时，将子架框先置于机架上，小心导入机架，到位后用螺钉、垫圈固定在机架上。
后背需要安装插座时应对照图纸正确安装。
8、机盘的安装机盘有面板、拔板器、印制板组成。
印制板装有插头应与架后背上插座相对应。
面板上有板名、固定螺钉、接灯口、指示。
安装时必须先带上防静电手环，再检查机盘有无机械性损伤，在插入光接口板时，要特别注意不损伤光纤接口，要一一对应插入。
插入机盘时注意后插座与机盘的插头配套。
不能强行插入，以免损伤插头，造成信号的不通。
9、整理子架插座上的连接，布放机内电源线、接地线和其他信号线以及安装机框内空槽位档板。
10、各种配线架（PDF、ODF、DDF、HDF、VDF）安装位置，加固方式应符合设计图纸和产品技术说明书要求。
其上的端子板应安装端正、牢固，不得有松动现象，DDF架上内外导体绝缘电阻应大于500MΩ/500V。
ODF架上的法兰盘安装位置应该正确、牢固、方向一致。
11、网管设备的安装应符合施工设计图的要求。
（三）信号线、电源线布放及电缆端头处理1、信号线、电源线规格、程式符合设计要求，要有出厂合格证、进网许可证，外皮不能老化、破损、扭伤，绝缘电阻、直流特性要符合指标要求。
信号线每百米绝缘电阻应大于200MΩ/250V，电源线每百米绝缘电阻应大于100MΩ/500V。
出厂合格证一定要有产品名称、规格、型号、长度、出厂日期、质量检验号、厂名地址、联系方式等。
2、信号线、电源线布放应符合施工图设计，长度应按实际路由丈量剪裁，走向合理。
3、布放的电源线、信号线必须是整条线料，严禁中间有接头，布放直流电源线时还要注意颜色，红色为正极，蓝色为负极。
4、交直流电源线及信号线应分开布放，即“三线分开”，无法避开同一路由时，至少要间隔50mm以上，布线要整齐、美观、绑扎均匀。
5、电缆转弯应均匀圆滑，曲率半径应大于60mm以上，或直径的20倍以上。
6、电缆在槽道中布放应顺直，无明显扭绞和交叉，不得溢出槽道。
电缆在电缆走线架上布放应顺直，排列整齐，拐弯均匀，不交叉，并在每根横铁上进行绑扎。
现在用成品塑料扎带进行，要绑扎整齐、均匀，正面两扣应平行，反面可交叉，结扣应放在隐蔽处。
7、电缆在机架内部布放顺直，并做适当绑扎，不得影响原有内部布放和机盘插拔。
8、电缆在DDF架内布放时应顺直，出线位置准确，预留长度一致，绑扎整齐，间隔一致，绑扎头不应放在明显部位。
9、当数字复用设备与微波设备之间布放同轴电缆时，不能损伤同轴电缆的外护套，拐弯处应保证曲率半径不小于电缆外径的15倍。
10、沿地槽布放电缆时，电缆不能直接与地面直接接触，应用橡皮垫子或横木条垫底，尤其是在一楼更是这样。
11、电缆穿越上下层或水平穿墙时，应用防火材料封堵洞孔，电缆还应有余量（在洞口内可弯曲为S状）。
12、布放消防系统的导线、电缆，应用铜芯阻燃绝缘型，并用金属管套上。
13、射频同轴线端头的处理（1）每条电缆剖头尺寸芯线外露应与电缆终端插头尺寸相适应。
（2）芯线焊接牢固，焊锡适量，焊点光滑，不呈尖形或瘤形，组装插头时，配件齐全，并用专用工具将同轴插头外导体与电缆接触部分一次性压成六角形，并套上适合的热缩管。
（3）单管或多管中小同轴电缆两端气闭头连接牢固可靠，封焊严密、光滑，接续完毕后其测试衰耗值应符合要求。
14、音频电缆的端头处理（1）电缆剖头长度应一致，剖头处应套上合适的热缩管，按线序预留长度一致，出线一般采用梳形或扇形。
（2）芯线绕接时或卡接时，一定要用专用工具，严禁手工或其他工具代替。
（3）芯线焊接时，芯线刮线长度一致，焊接点光滑，无假焊、漏焊、错焊，焊接完毕，允许露出铜芯1mm以下。
15、屏蔽线端头处理屏蔽线剖头长度应一致，剖头处应套上热缩管，长度统一、适中、热缩均匀，屏蔽层应均匀分布在同轴插头外导体压接处。
16、电源线的端头处理截面在10mm2以下单芯或多芯电源线可与设备端子直接连接，即将电源线端头剖开适当长度，按照螺帽拧紧的方向制作接头圈，在导线与螺母之间加装垫片和弹簧圈，拧紧螺母。
截面在10 mm2以上的多股电源线端头应加装接线端子，尺寸与导线线径适合，用专用工具进行压接，直流电源线压接后应分别用红、兰颜色的热缩管套上接头端子。
17、在DDF架和设备端子等处的所有布线都应有明显标志。
18、机架间线缆插接及布线架间线缆的插接、走向及路由应符合设备的有关技术规定。
架间线缆布放后两端必须有明显标志，没有错接、漏接。
插接部件紧密牢靠，接触良好，插接端子无断或弯曲现象。
架间线缆及布线的外观平直整齐。
19、通信机房内接地线布放方式可采用幅射式或平面型，要求所有通信设备除从接地汇接集排上引入保护地线外，不得通过安装加固螺栓与建筑物钢筋连接而自然形成电气连通。
（四）光缆连接线（尾纤）的布放1、尾纤的规格程式和技术指标符合设计要求。
2、尾纤布放路由符合施工图文件的规定，余留长度应统一。
3、尾纤盘绕的曲率半径不小于38～40mm。
4、尾纤在槽道内应加套管或线槽保护，并用活扣扎带绑扎均匀，不宜过紧，经过绑扎后的尾纤应该顺直，不应该有明显的扭绞。
