网络模块端接.
网络中各种网线的接线的方法
网络中各种网线的接线的方法网络中各种网线的接线的方法在网络组建过程中，双绞线的接线质量会影响网络的整体性能。
双绞线在各种设备之间的接法也非常有讲究，应按规范连接。
本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。
双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
具体接法如下：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
设备之间的连接方法1．网卡与网卡10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。
2．网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX，另一端接TX，如此交叉连接。
综合布线系统实验配线端接工程技术实验
【实训步骤】
1）从实训材料包中取出3个RJ-45水晶头、2根网线。 2）打开网络配线实训装置上的网络跳线测试仪电源。 3）按照RJ-45水晶头的制作方法，制作第一根网络跳 线，两端RJ-45水晶头端接，测试合格后将一端插在测试仪 RJ-45口中，另一端插在配线架RJ-45口中。 4）把第二根网线一端首先按照568B线序做好RJ-45 水晶头，然后插在测试仪RJ-45口中。 5）把第二根网线另一端剥开，将8芯线拆开，按照568B线序端接在 网络配线架模块中，这样就形成了一个4次端接的永久链路。如图437所示。 6）测试 压接好模块后，这时对应的8组16个指示灯依次闪烁，显示 线序和电气连接情况。 7）重复以上步骤，完成四个网络链路和测试。
第3页，共23页。
【实训步骤】
（1）设计网络机柜施工安装图 参考图4-18“西元”网络配线实训设备的结构，用Visio软 件设计机柜设备安装位置图。如图4-19所示。 （2）器材和工具准备 把设备开箱，按照装箱单检查数量和规格。 （3）机柜安装 按照西元开放式机柜的安装图纸把底座、立柱、 帽子、电源等进行装配，保证立柱安装垂直，牢固。 （4）设备安装 按照第一步设计的施工图纸安装全部设备。保证每台设备 位置正确，左右整齐和平直。 （5）检查和通电 设备安装完毕后，按照施工图纸仔细检查，确认全部符合 施工图纸后接通电源测试。
图2 端接测试
第6页，共23页。
（三）实训项目三 RJ-45网络配线架端接实训(RJ-45网络配线架+西元压接线实验仪)
【实训目的】
1）熟练掌握RJ-45网络配线架模块端接方法。 2）掌握通信跳线架模块端接原理和方法。 3）掌握常用工具和操作技巧。
【实训要求和课时】
1）完成6根网线的端接，一端RJ-45水晶头端接，另一端通信配线架模块的端接。 2）完成6根网线的端接。一端RJ-45网络配线架模块端接，另一端通信跳线架模块
2013全国技能大赛计算机网络应用竞赛模拟题-综合布线部分
综合布线模拟题竞赛要求本次竞赛项目分为5个模块，模块一、模块二、模块三、模块四为本次竞赛项目的网络布线考核内容，模块五为无线传感网考核内容，所有参赛者均需参加这部分内容的考核。
模块一：光纤网布线及安装要求：1)按照附图1-4所示，完成BD机柜内光纤配线架等设备的安装。
2)按附图1-1、1-2所示，要求完成BD-FD1\BD-FD2主干光纤敷设，主干链路安装1根PVC线管Φ50mm，墙体至BD机柜部分线管贴地敷设，主干光纤敷设4根光缆，并制作快速连接头，光纤整理入架，并做好标签。
模块二：建筑物布线系统要求：1)按照附图1-4所示，完成BD机柜内24口配线架、110配线架的安装，要求安装位置正确，安装牢固。
2)按照附图1-3所示位置完成FD1\FD2壁装机柜内配线架的安装，要求安装位置正确，安装牢固。
3)完成BD-FD1电话通讯线缆干线敷设，敷设1根主干25对大对数至FD1，选择对应色谱并完成25对大对数中的6对线缆端接，线缆整理入架，并做好标签。
4)完成BD-FD2电话通讯线缆干线敷设，敷设1根主干25对大对数至FD2，选择对应色谱并完成25对大对数中的6对线缆端接，线缆整理入架，并做好标签。
5)完成FD1壁装机柜24口配线架端口端接，按照图纸要求选择对应的模块，模块端接线序统一按照568B进行端接，并做好标签记号。
6)按照附图1-3所示位置完成FD2壁装机柜内配线架的安装，要求安装位置正确，安装牢固。
7)完成FD2壁装机柜24口配线架端口端接，按照图纸要求选择对应的模块，模块端接线序统一按照568B进行端接，并做好标签记号。
8)完成FD2壁装机柜110配线架6对线缆端接，按照图纸要求选择对应的模块，选择对应色谱序进行端接，并做好标签记号。
9)按照附图1-2、1-3、1-4，用EXCEL等软件进行综合布线系统设备线缆连接表的制作（包括线缆起点、终点、线缆型号、长度等等），示例如下所示：图1 综合布线系统拓扑结构图表1 设备线缆连接表模块三：办公及家庭网络布线要求：1)按照附图1-2所示完成FD1壁装机柜到终端的水平子系统的安装，使用Φ20PVC线管来实现链路的安装，线管与机柜接口处使用黄腊管连接，要求安装位置正确，固定牢固，接头整齐美观，布线施工规范合理。
网线的接线方法有几种
一、平行线制作：线序像568B一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕二、交叉网线制作在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕复杂点儿：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。
一般用于：PC to Switch/Hub，Router to Switch/Hub。
直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。
Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。
比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。
做法就是两端不同，一头做成568A，一头做成568B 就行了。
Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

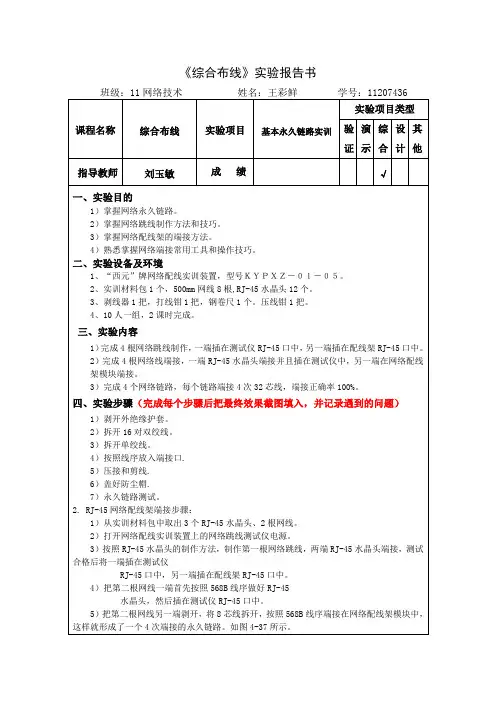

RJ-45网络配线架端接实训
4）把第二根网线一端首先按照568B线序做好RJ-45
水晶头，然后插在测试仪RJ-45口中。
5）把第二根网线另一端剥开，将8芯线拆开，按照568B线序端接在网络配线架模块中，这样就形成了一个4次端接的永久链路。如图4-37所示。
6）测试压接好模块后，这时对应的8组16个指示灯依次闪烁，显示线序和电气连接情况。
成绩
√
一、实验目的
1）掌握网络永久链路。
2）掌握网络跳线制作方法和技巧。
3）掌握网络配线架的端接方法。
4）熟悉掌握网络端接常用工具和操作技巧。
二、实验设备及环境
1、“西元”牌网络配线实训装置，型号ＫＹＰＸＺ－０１－０５。
2、实训材料包1个，500mm网线8根,RJ-45水晶头12个。
3、剥线器1把，打线钳1把，钢卷尺1个。压线钳1把。
4、10人一组，2课时完成。
三、实验内容
1）完成4根网络跳线制作，一端插在测试仪RJ-45口中，另一端插在配线架RJ-45口中。
2）完成4根网络线端接，一端RJ-45水晶头端接并且插在测试仪中，另一端在网络配线架模块端接。
3）完成4个网络链路，每个链路端接4次32芯线，端接正确率100%。
四、实验步骤（完成每个步骤后把最终效果截图填入，并记录遇到的问题）
七、实验心得体会
该实验只要让我们掌握基本永久链路实训掌握网络永久链路和掌握网络跳线制作方法和技巧信跳线架模块端接原理和方法与掌握常用工具和操作技巧。在实验中遇到一些问题，不过还是在老师的指导下完成了它，了解各个模块的外观和作用。更好的为以后的学习打下基础，在使用压线钳时，要有一定的适度别太用力，会弄坏线的。
七实验心得体会该实验只要让我们掌握基本永久链路实训掌握网络永久链路和掌握网络跳线制作方法和技巧信跳线架模块端接原理和方法与掌握常用工具和操作技巧
05-单元五 网络电缆模块和配线架与端接技术
图5-18 剥线钳
图5-19斜口钳
图5-20 模块钳
图5-21 打线钳
《信息网络布线工程技术训练教程》
XIYUAN 西元®
5.1
网络电缆模块与端接技术
5.1.3 网络电缆模块的端接技术和操作步骤
2.端接技术与方法
第一步，根据产品说明书规定和操作习惯，剥除网线外护套，例如30毫米。 第二步，剪掉撕拉线。 第三步，用手将8芯线按照色谱压入8个塑料线柱内的刀片中，如图5-22所示。初学 者也可以使用打线钳逐一将线压入。注意网线外护套前端必须放置在模块内部。 第四步，扣上压盖，用力向下压紧压盖，如图5-23所示。初学者可以用模块钳压紧 压盖，把8芯线压入片底部，如图5-24所示。 第五步，用斜口钳剪掉线头，注意露出模块的线头长度小于1毫米。
图5-14 压盖图
图5-15 压盖压入网络模块图
《信息网络布线工程技术训练教程》
XIYUAN 西元®
5.1
网络电缆模块与端接技术
5.1.2 网络电缆模块的机械结构与电气工作原理
5.线序标签 如图5-16和5-17所示，网络模块塑料外壳的侧面或者中间贴有T568A 和T568B两种线序的色标，端接时线序必须符合其中一种。
图5-36 压盖结构示意图
图5-37 语音模块线序色标图
《信息网络布线工程技术训练教程》
XIYUAN 西元®
5.2
语音模块与端接技术
5.2.3 语音模块的端接技术和操作步骤
1.端接工具 语音模块端接工具与网络模块端接工具相同，主要使用剥线器和斜口钳，用于剥除护套和 剪断线头。初学者可以使用打线钳和模块钳。 2.端接方法与步骤 下面以4对网络双绞线压接2对为例，说明语音模块端接方法。 第一步，根据产品说明书规定和操作习惯，剥除网线外护套，例如30毫米。 第二步，剪掉撕拉线。 第三步，用手将2对线按照色谱压入4个塑料线柱内的刀片中，如图5-38所示。初学者也可以使 用打线钳逐一将线压入。 第四步，扣上压盖，用力向下压紧压盖，如图5-39所示。初学者可以用模块钳压紧压盖，把4 芯线压入刀片底部，如图5-40所示。 第五步，用斜口钳剪掉线头，注意露出模块的线头长度小于1毫米。
西元-第4章综合布线配线端接工程技术
图4-3 拆开4对双绞线
图4-4 硬折线对
西安开元电子实业 有限公司
机机械械工工业业出出版版社社
第4章 综合布线配线端接工程技术
3）拆开单绞线：将4对单绞线分别拆开。注意RJ-45水 晶头制作和模块压接线时线对拆开方式和长度不同。 RJ-45水晶头制作时注意，双绞线的接头处拆开线段的 长度不应超过20毫米，压接好水晶头后拆开线芯长度必 须小于14毫米，过长会引起较大的近端串扰。 模块压接时，双绞线压接处拆开线段长度应该尽量短， 能够满足压接就可以了，不能为了压接方便拆开线芯很 长，过长会引起较大的近端串扰。
线轻轻捋直，同时按照568B线序（白橙，橙，白绿，蓝，白蓝，
绿，白棕，棕）水平排好。将8根线端头一次剪掉，留14毫米长
度，从线头开始，至少10mm导线之间不应有交叉。
（a）剥开排好的双绞线
（b）剪齐的双绞线 西安开元电子实业
图4-7 剥开外绝缘护套
Байду номын сангаас
有限公司
机机械械工工业业出出版版社社
第4章 综合布线配线端接工程技术
4）配线端接
西安开元电子实业 有限公司
机机械械工工业业出出版版社社
第4章 综合布线配线端接工程技术
4.4 RJ-45水晶头端接原理和方法 RJ-45头的端接原理为：利用压线钳的机械压力使RJ-45头中的
刀片首先压破线芯绝缘护套，然后再压入铜线芯中，实现刀片 与线芯的电气连接。每个RJ-45头中有8个刀片，每个刀片与1 个线芯连接。注意观察压接后8个刀片比压接前低。
且方便管理，必须对机柜内设备的安装进行规划，具体遵循 以下原则： 1）一般配线架安装在机柜下部，交换机安装在其上方； 2）每个配线架之间安装有一个理线架，每个交换机之间也 要安装理线架； 3）正面的跳线从配线架中出来全部要放入理线架内，然后 从机柜侧面绕到上部的交换机间的理线器中，再接插进入交 换机端口。
测试链路实训端接报告
一、实训背景随着信息技术的快速发展，网络通信技术在各个领域得到广泛应用。
为确保网络通信的稳定性和可靠性，对链路端接技术的掌握显得尤为重要。
本次实训旨在通过实际操作，让学生了解和掌握链路端接技术，提高网络通信的维护能力。
二、实训目的1. 熟悉链路端接的基本原理和操作流程。
2. 掌握双绞线、RJ-45水晶头等常用端接材料的识别和使用。
3. 学会使用网络压线钳、打线钳等工具进行链路端接。
4. 提高网络工程师的动手能力和故障排查能力。
三、实训内容1. 端接材料准备：超五类双绞线、RJ-45水晶头、五对连接模块、网络压线钳、打线钳、西元网络配线实训装等。
2. 链路端接技术：（1）双绞线剥皮：将双绞线的一端剥去约2cm的绝缘层，露出内芯。
（2）线序排列：按照T568A或T568B标准，将五对线按照一定的顺序排列。
（3）压接RJ-45水晶头：将排列好的线序插入RJ-45水晶头，使用网络压线钳压紧。
（4）测试链路：使用网络测试仪测试链路连通性，确保端接正确。
3. 复杂链路端接：（1）网络模块、网络配线架、110型通信跳线架之间的配线与端接。
（2）掌握110通信跳线架和RJ45网络模块的连接方法。
四、实训步骤1. 准备实训材料，包括双绞线、RJ-45水晶头、网络压线钳、打线钳等。
2. 按照端接技术要求，进行双绞线剥皮、线序排列、压接RJ-45水晶头等操作。
3. 使用网络测试仪测试链路连通性，确保端接正确。
4. 根据实训内容，进行复杂链路端接，包括网络模块、网络配线架、110型通信跳线架之间的配线与端接。
5. 总结实训经验，分析端接过程中遇到的问题及解决方法。
五、实训结果与分析1. 实训过程中，学生掌握了双绞线剥皮、线序排列、压接RJ-45水晶头等基本操作，提高了动手能力。
2. 通过网络测试仪测试链路连通性，确保了端接的正确性。
3. 在复杂链路端接过程中，学生学会了网络模块、网络配线架、110型通信跳线架之间的配线与端接，提高了实际操作能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络模块端接
➢ （６）按照线序放入端接口并且端接。 端接顺序按照568B从左到右依次为“白橙、橙、白绿、蓝、白蓝、绿、 白棕、棕”。
➢ （７）另一端端接。
图2 模块端接
计算机科学与工程系网络教研室
网络模块端接
➢ （８）故障模拟和排除 。 ➢ （９）重复以上操作步骤，完成全部6根网线的端接。压接完线芯，对应
▪ 【设备、材料和工具 】
➢ 网络配线实训装置，型号ＫＹＰＸＺ－０１－０５ ➢ 实训材料包1个。内装长度500毫米的网线6根。 ➢ 剥线器1把，打线钳1把，钢卷尺1个。
计算机科学与工程系网络教研室
网络模块端接
▪ 【实现步骤】
➢ （１）实训材料和工具准备 取出网线。 ➢ （２）剥开外绝缘护套。 ➢ （３）拆开4对双绞线。 ➢ （４）拆开单绞线。 ➢ （５）打开网络压接线实验仪电源。
指示灯不亮，而有错位的指示灯亮时，表明上下两排中，有1芯线序压错 位，必须拆除错位的线芯，重复在正确位置压接，直到对应的指示灯亮。计算机Βιβλιοθήκη 学与工程系网络教研室注意事项
▪ 双绞线的切口应平、直、齐。 ▪ 开绞长度不应超过14mm。 ▪ 打线器的方向要垂直。 ▪ 压接要牢固。
计算机科学与工程系网络教研室
案例二 网络模块端接
计算机科学与工程系网络教研室
案例内容
▪ EIA／TIA 568A、EIA／TIA 568B 标准线序 ▪ 模块端接方法 ▪ 端接工具的使用
计算机科学与工程系网络教研室
网络模块端接
▪ 【实现功能】
➢ 完成6根网线的两端剥线，不允许损伤线缆铜芯，长度合适。 ➢ 完成6根网线的两端端接，共端接96芯线，端接正确率100%。 ➢ 排除端接中出现的开路、短路、跨接、反接等常见故障。
