4、信息模块的端接
一体化说课—信息模块端接
亮点
情境导入和竞赛环 节教学极大的激发 了学生的学习兴趣 。
不足
课堂中各个环节 的时间控制和学 生控制不容易把 控。
THANKS
通过任务实践 ，能熟练使用 打线工具，并 按正确线序进 行信息模块的 端接。
锻炼学生团队协 作、自主探究的 能力。
重点
信息模块的端接方法
难点
信息模块线序排列
说教法
资料查找法 采用探究学习法和任务驱 动法，设计一个写字楼施 工的情景和任务，引导学 生自主学习，通过小组讨 论和协作完成任务，在任 务实施中，通过学生自查 ，互查，加深对知识点的 掌握，教师给予适当的提 示和启发。
准备工具
教学资料
巩固旧知
一体化学习工作页、 任务书、施工安全作 业规范、教室日志、 教学日志、教案、 ppt等
播放上节课跳线制作视频 ，找出视频中的错误，帮 助学生巩固复习跳线制作 的知识，同时引出新课。 跳线做好后，从电脑连接 到哪里?
播放信息模块端接视频，讲解 端接方法，引导学生自主学习： 1、信息模块的结构 2、568A568B线序标准 3、打线工具的使用方法 刀口方向？ 怎么端接? 怎么握刀?
实践操作法
小组讨论法
咨讯 2课时
计划 1课时
决策 2课时
评价 1课时
反馈 2课时
实施 4课时
资计 讯划
决实 策施
反评 馈价
1.获取信息 和知识
2.如何着手 完成任务
3.选择何种 工作方法使 用何种工具 及材料来完 成任务
4.执行任务 实际操作
5.是否完整 专业地执行 任务
6.下次需改 进哪些方面 和综合评价
总体实行工作过程考核，以职业能力目标为基准！！！（评价贯穿于每一个 学习活动）

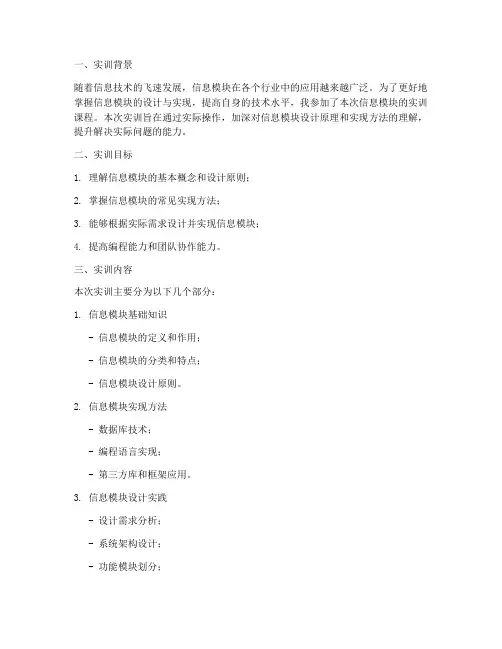

实训报告信息模块的端结
一、实训背景随着信息技术的飞速发展，信息模块在各个行业中的应用越来越广泛。
为了更好地掌握信息模块的设计与实现，提高自身的技术水平，我参加了本次信息模块的实训课程。
本次实训旨在通过实际操作，加深对信息模块设计原理和实现方法的理解，提升解决实际问题的能力。
二、实训目标1. 理解信息模块的基本概念和设计原则；2. 掌握信息模块的常见实现方法；3. 能够根据实际需求设计并实现信息模块；4. 提高编程能力和团队协作能力。
三、实训内容本次实训主要分为以下几个部分：1. 信息模块基础知识- 信息模块的定义和作用；- 信息模块的分类和特点；- 信息模块设计原则。
2. 信息模块实现方法- 数据库技术；- 编程语言实现；- 第三方库和框架应用。
3. 信息模块设计实践- 设计需求分析；- 系统架构设计；- 功能模块划分；- 数据库设计；- 编程实现。
4. 信息模块测试与优化- 单元测试；- 集成测试；- 性能测试；- 优化方案。
四、实训过程1. 理论学习在实训开始前，我认真学习了信息模块的相关理论知识，了解了信息模块的基本概念、设计原则和实现方法。
2. 实践操作在实训过程中，我按照以下步骤进行操作：（1）需求分析：根据实际需求，明确信息模块的功能和性能指标；（2）系统架构设计：根据需求分析，设计合理的系统架构，包括数据库、业务逻辑层和表现层；（3）功能模块划分：将系统划分为多个功能模块，便于后续开发和维护；（4）数据库设计：根据功能模块需求，设计数据库表结构，并建立数据关系；（5）编程实现：使用Java、Python等编程语言，根据设计文档，编写代码实现信息模块功能；（6）测试与优化：对实现的信息模块进行单元测试、集成测试和性能测试，并根据测试结果进行优化。
3. 团队协作在实训过程中，我与团队成员密切合作，共同完成信息模块的设计与实现。
我们分工明确，各司其职，确保了实训任务的顺利完成。
五、实训成果1. 成功实现了一个具有实际应用价值的信息模块；2. 提高了编程能力和团队协作能力；3. 加深了对信息模块设计原理和实现方法的理解。
信息模块的连接、各种光纤跳线和连接器的识别与连接
课题引入
◆打线钳 网线卡入信息模块需要一种专用的卡线工具，称之为“打线 钳”。制作信息模块时，在双绞线压接处不能拧、撕，防止有断 线 的伤痕；使用压线工具压接要压实，不能有松动。
打线钳
课题引入
理论基础2——光纤跳线 光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的 保护层，一般用在光端机和终端盒之间的连接。 ◆光纤主要分为两类： 单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表 示，接头和保护套为蓝色；传输距离较长。 ◆多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示， 也有的用灰色表示，接头和保护套用米色或者黑色；传输距 离较短。
课题引入
信息模块的外形
课题引入
信息模块各引脚的对应顺序，在信息模块的各线槽 中都有相应的颜色标注，制作时只需要选择相应的端 接方式(T568B或T568A标准)，可以按模块上的颜色标 注把相应的芯线卡入相应的线槽中，不必去记颜色顺 序。 由于信息模块的两端主要用来联接异种网络设备， 所以网线的线序采用直连线式(即两端采用一种制线 标准)
实验三 信息模块的连接、各种 光纤跳线和连接器的识别与连接
铜陵职业技术学院
授课教师：XXX
课题引入
理论基础1——信息模块 ◆信息插座 信息插座一般是安装在墙面上的，主要是为了保持整个布 线的美观，方便移动和连接工作站，主要有桌面型和地面 型两种。信息模块安装在信息插座内。
◆信息模块 信息模块的作用类似于电源插座，一般是通过卡位固定到 信息插座中。安装在信息模块上的网线其另一端连接到交 换机、HUB或其他网络设备上。
课题引入
理论基础4——双绞线的连接方式
双绞线配套使用的RJ-45插头，俗称“水晶头” 。双绞线的 两 端必须都安装有水晶头，以便插在网卡、集线器或交换机的RJ45接口上。
3_RJ-45信息模块和模块式配线架的端接
3
配线架
配线架按照不同的线缆端接与连通方式 主要分为： 110 110配线架、 模块式配线架、 光配线架等。
4
剥线器
5
打线刀
打刀有多对打刀（多打）和单对打刀 （单打），多对打刀可以一次卡接多根线 缆，工作效率较高，特别适合大对数电缆 和110配线架的线缆端接 。
6
A标与 标 标与B标 标与
综合布线标准为EIA/TIA 568，其中有两种色 标次序，即568A和568B，简称A标与B标。同 RJ45的水晶头一样，模块与模块式配线架后面线 缆接续也有A标与B标。无论A标或B标，蓝与棕两 对线的位置是不变的，所以有的配线架上，色标 蓝白对只标一个，而A、B标只区分橙对与绿对。 如果在标志颜色时，只标线对，而没有把白色与 本色分别标示，则白色在前、本色在后（从左至 右）。
11
模块式配线架端接
拆除松动的双绞线 剥线
使用专业剥线工具将这3根双绞线在离线头 使用专业剥线工具将这 根双绞线在离线头 3CM左右的位置将表皮剥开。 左右的位置将表皮剥开。 左右的位置将表皮剥开
12
模块式配线架端接
• 将双绞线放入打线槽
13
模块式配线架端接
• 打线
14
模块式配线架端接
• 固定线缆
15
7
RJ45信息模块端接 信息模块端接
拆卸损坏的信息插座和RJ-45信息模块 信息模块 拆卸损坏的信息插座和
8
RJ45信息模块端接 信息模块端接
• • • 固定信息插座的底座 剥线 将双绞线放入打线槽
9
RJ45信息模块端接 信息模块端接
• 使用打线刀打线
10
RJ45信息模块端接 信息模块端接• 安装信息插座面板源自信息模块和模块式配线架的端接
信息模块端接说课
工作页
智能家居布线
双绞线 信息模块 光纤…… 综合布线标准 和要求 设计布线方案 实施布线方案 双绞线跳线 信息模块端接 光纤冷接 光纤熔接…… 验收布线系统
能叙述信息模块在综合布线系统的地位和作用，能识别信息模块端接的各种材料和 工具； 能按照工具使用说明，正确使用剥线刀、打线钳等工具，按照EIA/TIA568B标准端 接信息模块； 能正确使用测线仪对模块进行简单的连通性测试，并对测试结果进行分析，形成验 收表；
智能家居布线
————信息模块端接
山西冶金技师学院 张丽丽 太原技师学院 田海鹏 2014.8.13
学习活动：信息插座端接
1
学习任务分析
2
学生情况分析 学习材料分析 教学过程设计 学习评价分析
3
4
5
计算机网络应用专业课程框架
10个一体化课程 每课程有3-8个学习任务 每学习任务有若干个教 学活动
学习内容定位
第7页
重点 按照标准正确使用工具端接信息模块 难点 信息模块端接的注意事项
教法学法体现 (情景模拟、任务引领、分组学习、多媒 体展示、教师演示、讲授等) 1、组织学生讨论，利用网络资源查询，收集相关工具 的信息 2、通过多媒体展示、教师演示、讲授、学生实践等多 种方法，掌握工具的使用要领归纳操作注意事项
总结评价
依据评价表进行 自我评价 小组互评 教师评价
根据学生查阅资料的情况，小组参与性、汇报情况， 进行点评（工作页、学生的口头表述、语言组织、行 为表现等） 3.任务实施 根据学生使用工具、操作过程进行实时点评 4.检测验收 根据测试结果对学生进行总体评价
自我评价 20% 小组评价 30%
总 结 评 价
排，要求在七天内完成1600个信息模块 的端接工作，为保证综合布线系统的正 常验收及方便网络后期维护，信息模块 端接标准使用EIA/TIA568B，底盒内预 留线长为20cm，理线要求美观。
信息模块的详细图解及几种网线的接法[技巧]
![信息模块的详细图解及几种网线的接法[技巧]](https://img.taocdn.com/s3/m/81de394676232f60ddccda38376baf1ffc4fe39e.png)
信息模块的详细图解及几种网线的接法信息模块（也叫“信息插槽”）主要是连接设备间和工作间使用的，而且一般从内墙，走，那么它就不容易被破坏，具有更高的稳定性和耐用性，同时可以减少绕行布线造成的不变的高成本。
信息插座一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便计算机等设备的移动，并且保持整个布线的美观。
网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
1）RJ45连接器的TLA/ELA-568B标准（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
4.4模块式接线子接续法
压接工具主要由接线架和压接 器两部分组成。
模块式接线子接续工具
模块式接线子接续工具
接续机头：是安装模块式接线子及进行接续的部件。它由两边的金
属挡板、带色谱的进线板、蓝色分线齿和两排导线固定弹簧组成。 电缆固定架：安放两侧（局方和用户方）已剖开护套的电缆，两侧 各由一组皮带和皮带钩组成。 接续机头支架：由接续机头固定夹及横动杆组成。 检线梳：用于检查卡线质量，左移时仅显示A线，右移时仅显示B线。 开启钳：用于开启未卡接好芯线的模块式接线子。 测试插针：接续完成后，从模块式接线子测试插孔插入，检测接续 质量，尾部导线可接测试仪表。 修补工具：有大、小两种，主要用于修补个别未卡好的芯线，重新 卡接好。 压接器：提供导线压接时的动力，常用手动液压器。它常由液压器 主体、夹具和高压软管等组成，液压器提供30MPa的压强，可对顺好线 的底、主、盖板进行压接，加压时先旋紧气闭旋钮，上下扳动手柄，听 到液压器发出“唧、唧”声时，压接工序完成。
2.模块型接线子直接 4
（17）整理模块，使模块的芯线部分朝向缆芯，模块排列成
圆形，将塑料带扎在两模块间的芯线部分。 （18）用双手紧握模块，以面向局方作逆时针转动，使芯线 全部包容在模块圈内以后，用聚乙烯带将模块两侧扎紧。如 图4-27所示。
图4—27
模块整理及包扎
3.芯线复接 1
（1）芯线复接应与相应的直接接续同时进行。 （2）将被复接的分支电缆进行线序编排，使芯线束环头后， 在另端电缆切口处附近固定，见图4—28。
2.模块型接线子直接3
（11）转动固定夹至直立位置，使压接器固定 夹固定于接续器上。 （12）旋紧释压活门，压接模块。 （13）拉去切掉的芯线。 （14）放松释压活门，拆卸压接器。 （15）不断调整接续器与被接续芯线间位置， 重复上述接续步骤直到全部芯线接续完毕。 （16）各接续完成的模块应标注线号。
4、信息模块的端接
实验四信息模块的端接【实训目的】1、掌握UTP双绞线与信息模块的端接方法和标准。
2、掌握UTP双绞线与配线架的端接方法和标准。
3、掌握打线钳、测线仪的使用方法。
4、了解信息模块、信息墙座、信息点的关系。
【实训环境】超5类或以上双绞线、RJ-45水晶头、信息模块、信息墙座、线槽（可选）、塑料捆绑线（可选）若干，24口配线架、19U机柜（可选）、螺丝刀、扳手、测量工具（米尺等）、剥线钳、双绞线专用压线钳、网线测线仪等。
【实训内容】1、认识各种信息模块；2、掌握各种模块端接工具的使用；3、制作信息模块、安装信息墙座；4、制作配线架、安装机柜。
【实训步骤】第1步：将UTP电缆从电缆线盒中拉出，用米尺测量出适当的长度剪断，注意每捆电缆的出厂总长度为305米，应根据实际测量的各段电缆长度，统一规划，综合考虑，再决定剪断长度，以避免网线的浪费。
第2步：将剪好长度的电缆用压线钳剥去外护套，剥去外护套的长度一般为3-4厘米，再剪除抗拉丝，打开双绞线电缆的每对线并将每根线捋直。
第3步：取出一个信息模块，如果有保护装置，就可以放到掌上保护装置中，注意每个模块上都有色标标志，一般有T568A/T568B两种标示，要根据现场具体的设备要求，采用相应的标准排线。
第4步：将8根色标线抻直分别压入信息模块的对应线槽中。
第5步：用打线钳对准信息模块线槽和线缆，垂直向下用力压下，会听到咯的声响，即将该线缆压入线槽中了，而长出的线缆被切断，注意打线钳的刀口不要放反，否则，会将有用的连线切断的，重复这样的操作，将剩余的线缆分别压入各自的线槽中。
第6步：将打好线的信息模块放到信息墙座中。
注意防尘盖的方向，不要放反了。
第7步：测试信息模块的连通性，用双绞线电缆测线仪，再用一条已经做好的直通线组成环路进行测试。
【注意事项】对信息模块和配线架压接时应注意如下几点：1、双绞线是成对相互拧在一处的，按一定距离拧起的导线可提高抗外界干扰的能力，减小信号的衰减，压接时逐对地拧开放入与信息模块相对的端口上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四信息模块的端接
【实训目的】
1、掌握UTP双绞线与信息模块的端接方法和标准。
2、掌握UTP双绞线与配线架的端接方法和标准。
3、掌握打线钳、测线仪的使用方法。
4、了解信息模块、信息墙座、信息点的关系。
【实训环境】
超5类或以上双绞线、RJ-45水晶头、信息模块、信息墙座、线槽（可选）、塑料捆绑线（可选）若干，24口配线架、19U机柜（可选）、螺丝刀、扳手、测量工具（米尺等）、剥线钳、双绞线专用压线钳、网线测线仪等。
【实训内容】
1、认识各种信息模块；
2、掌握各种模块端接工具的使用；
3、制作信息模块、安装信息墙座；
4、制作配线架、安装机柜。
【实训步骤】
第1步：将UTP电缆从电缆线盒中拉出，用米尺测量出适当的长度剪断，注意每捆电缆的出厂总长度为305米，应根据实际测量的各段电缆长度，统一规划，综合考虑，再决定剪断长度，以避免网线的浪费。
第2步：将剪好长度的电缆用压线钳剥去外护套，剥去外护套的长度一般为3-4厘米，再剪除抗拉丝，打开双绞线电缆的每对线并将每根线捋直。
第3步：取出一个信息模块，如果有保护装置，就可以放到掌上保护装置中，注意每个模块上都有色标标志，一般有T568A/T568B两种标示，要根据现场具体的设备要求，采用相应的标准排线。
第4步：将8根色标线抻直分别压入信息模块的对应线槽中。
第5步：用打线钳对准信息模块线槽和线缆，垂直向下用力压下，会听到咯的声响，即将该线缆压入线槽中了，而长出的线缆被切断，注意打线钳的刀口不要放反，否则，会将有用的连线切断的，重复这样的操作，将剩余的线缆分别压入各自的线槽中。
第6步：将打好线的信息模块放到信息墙座中。
注意防尘盖的方向，不要放反了。
第7步：测试信息模块的连通性，用双绞线电缆测线仪，再用一条已经做好的直通线组成环路进行测试。
【注意事项】
对信息模块和配线架压接时应注意如下几点：
1、双绞线是成对相互拧在一处的，按一定距离拧起的导线可提高抗外界干扰的能力，减小信号的衰减，压接时逐对地拧开放入与信息模块相对的端口上。
2、在双绞线压接处不能拧、撕开，并防止有断线的伤痕。
3、使用压线工具压接时，要压实，不能有松动的地方。
4、双绞线电缆的排列要整齐，并做上线号或标记，有利于布线和查找线路故障。
【分析思考】
1、信息模块是否和RJ-45水晶头一样有标准可循？有什么样的标准？
2、在信息模块打线时需要注意哪些问题？
3、查找有关的TIA/EIA-568A/568B标准，并学习相关的综合布线和网络工程施工知识。
