炼焦工业的发展

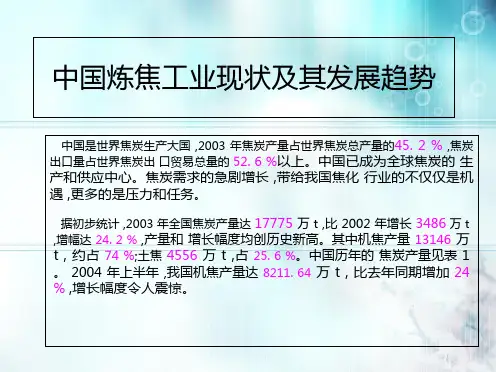

炼焦工业现状和炼焦工艺的发展炼焦配合煤在隔绝空气条件下加热到1000℃左右（高温干馏），通过热分解和结焦产生焦炭、焦炉煤气和炼焦化学产品的工艺过程前言焦炭是冶金、机械、化工等行业的重要原料、燃料，其中以冶金工业高炉炼铁消耗焦炭量最大。

尽管高炉富氧喷吹煤粉和直接还原炼铁等技术的发展使冶金工业对焦炭需求量有所下降，但一种普遍的观点是不用焦炭的炼铁工艺至少在今后20年~30年内不会大范围替代目前的高炉炼铁法，焦炭仍然是未来钢铁生产的主要原料。

世界炼焦工业近几十年来取得了长足发展。

大容积焦炉、捣固焦炉、干法熄焦等开发较早的先进工艺技术在工业化实际生产运行中日臻完善；日本的型焦工艺、德国的巨型炼焦反应器、美国的无回收焦炉、前苏联的立式连续层状炼焦工艺等近30年来开发的新工艺、新技术则加快了工业化进程。

我国炼焦工业近20余年发展较快：以宝钢二期工程6m焦炉为代表的中国焦炉技术，达到国际水平；捣固焦技术及装置、干熄焦技术、配型煤炼焦技术正在加快推广；铸造型焦和热压型焦装置已建成。

可以说与国际先进水平的差距正逐渐缩小[1]。

一、国内炼焦工业历史和现状1.1 历史烟囱。

这种炼焦炉不回收化学产品，加热用煤气量不能调节，结焦末期煤气产量小，供热不足。

土法炼焦结焦周期长,成焦率低,煤耗高,焦炭灰分高(燃烧一部分煤造成的).炼焦化学产品或被烧掉或随高温废气流排入大气,不仅不能综合利用炼焦煤,还对大气造成严重污染1.2 国内焦炭的地位1993年我国焦炭产量已稳居世界第一位，约占世界总产量的1／3，随着我国炼焦业的快速发展，还在逐年提高，2005年上升至53．5％，2006年达到57．0％左右 2006年，我国出口焦炭1450万t．占世界贸易总量的45％以上；我国焦炭表观消费量为2.83亿t，占世界焦炭表观消费总量的54％以上。

我国已成为名副其实的世界焦炭生产、消费及贸易第一大国。

1.3 国内焦炭的生产状况我国焦炭生产遍及全国29个省区．即除西藏和海南外，我国大陆29个省区均有焦炭生产，但产能分布非常不均衡，基本分布在华北、华东、华中、东北、西南五大区域。

2006年，全国焦炭产量29 768万t，其中机焦26279万t，占88.28％；土焦、改良焦约1450万t，占4.9％；无回收焦炭、半焦1784万t，占6％；石油焦255万t。

二、国内炼焦煤资源现状2.1 已查明资源储量炼焦煤主要包括焦煤、1／3焦煤、气煤、肥煤、瘦煤、贫瘦煤等煤种，属中变质烟煤，查明资源储量2758.6亿t．占全部煤种查明资源储量的26.24％炼焦煤查明资源储量煤种构成列于表1 由表1可见．最优良的炼焦煤——焦煤仅占我国已查明煤资源总储量的6.2％．而气煤和1／3焦煤储量约为焦煤的2倍。

表1炼焦煤查明资源储量煤种构成我国炼焦煤资源主要集中在山西省。

该省炼焦煤资源占全国资源的56％。

已查明资源量高达1544.54亿t，我国炼焦煤资源分布见表2[5]。

表2 我国炼焦煤资源分布2.2 预测资源量根据全国最新的煤炭资源预测结果表明，垂深1000 m以浅的预测资源量为1.844万亿t，垂深2000 m 以浅的预测资源量为4.5521万亿t，其中炼焦煤约占29％。

按煤种分布的炼焦煤预测资源量见图1，我国炼焦煤预测量地区分布见表3。

由表3看出，华北地区将成为我国重要的炼焦煤生产地。

三、国内外炼焦技术工艺进展[4]3.1 无回收焦炉针对传统的焦炉煤气处理及回收装置环保控制费用较高等问题，美国和澳大利亚在20世纪80年代后期相继推出了新设计的无回收焦炉，将废热用于生产蒸汽和发电。

无回收焦炉的优点：(1)炼焦工艺流程简单，设计和基建投资费用低；(2)取消煤气回收装置，不会产生焦油和酚水等污染物，环保有所改善；(3)负压操作，解决了炉门漏气，使其废物放散能降到最低水平；(4)废热得到利用送去发电。

从炼焦生产的普遍规律和无回收焦炉生产特点出发，无回收焦炉存在如下几个主要问题：(1)煤耗高，炼焦煤煤源变窄。

由于炉顶空间很大，煤在塑性阶段能自由膨胀，造成炉子上部焦炭结构疏松、质量差。

这需要用挥发分低、结焦性好的煤料消除这种影响；(2)部分煤和焦炭被烧损，成焦率下降；(3)无回收焦炉仍有大气污染；(4)加热控制手段简单，焦炭的均匀性差；(5)炉龄短，维修量大；(6)所产蒸汽和电能的出路也是需要考虑的问题。

山西寰达公司将捣固装煤和无回收焦炉结合起来，在侯马建成了一座l9孔的无回收焦炉。

有关专家认为已投产的19孔炉存在以下几个问题：(1)炉体用高铝砖是错误的；(2)烟道相互联是错误的；(3)炉体内部结构存在多处不合理；(4)装煤车等设备还远不能说已过关。

综合以上情况，有关专家认为，在我国不可能大量建无回收焦炉，也不应用无回收焦炉代替改良焦炉，总之不宜推广。

但在某些地区，如有低挥发分的粘结煤，焦炉煤气暂时没有用户，电能有出路等条件下，尽可能少量地建设带有热回收装置的无回收焦炉也是可行的。

3.2 大容积焦炉近年来，国外焦化企业主要技改途径是用现代化的大容积焦炉取代老损焦炉。

国外资料报道，大容积焦炉的最大优点是基建投资省，然而国内有关专家认为，焦炉并非越大越好，6m焦炉与4.3m捣固焦炉相比无论相对基建投资、改善焦炭质量以及煤种适用范围上并无优势而言。

当国内4.3m捣固焦炉投产后，国内炼焦行业也许会重新评价6m焦炉。

大容积焦炉存在的问题：美国的大容积焦炉都出现了砌体过早损坏的现象，美国黑色冶金设计院确定炭化室高6m及以上焦炉平均使用寿命15年；炭化室高7m的焦炉必须供应配煤组成较好的煤料，以保护砌体和保证正常生产操作；大容积焦炉不适用煤预热，美国及英国钢铁公司的雷德卡尔冶金厂也证实了这一点。

显然，大容积焦炉在各方面要求都比常规炭化室焦炉要高。

因此；虽然大型焦炉是发展方向，但各国要根据国情、技术水平和设备制造水平来确定焦炉规模和尺寸。

3.3 巨型炼焦反应器巨型炼焦反应器是为了克服传统室式焦炉大型化所受的多种因素限制，特别是炉墙变形等问题而开发的。

20世纪80年代后期，以德国为主的欧洲炼焦专家提出了单室式巨型炼焦反应器和煤预热及干熄焦相结合的方案。

巨型炼焦反应器商业化进程受以下诸因素制约：①随着单个巨型炼焦反应器装置变为由多个巨型炼焦反应器单元组成的炉组，就必须将推焦和出焦操作的机械设计为移动式，将会大幅度增加该机械重量，② 随着煤预热装置能力的大幅度提高，对系统的可靠性要求也随之提高；⑧干熄焦与煤预热联合的大型生产装置还有待于进一步开发。

有关专家认为解决。

上述问题不存在技术障碍，主要问题是需要大量资金并需依托大规模的工程才能实施。

3.4 日本SCOPE21的炼焦技术该技术的特点是将配入50％的非粘结性煤，在人炉前快速预热到350℃ ~400℃，使煤接近热分解温度，以改善煤的粘结性，预热煤中的细粉热压成型，而后与粗粒煤混合装炉。

故装炉煤的堆密度提高(约850 kg／m )，焦炉用高导热性的70 mm~75 mm的炉墙砖，在焦炉中加热到700℃~800℃的焦饼，放人干熄焦预存段进行再加热使焦饼最终温度达1000℃左右。

各国炼焦同行在等待该工艺的工业实践结果。

3.5 捣固焦炉捣固炼焦简单的说就是把煤做成煤饼然后再加入焦炉这样增加堆密度有利于提高生产能力捣固焦炉的诸多优点，这里不再详述。

捣固焦炉过去费用高，现已通过将捣固机操作效率提高一倍和在捣固焦炉上采用大容积炭化室得到补偿。

捣固工艺的进一步研究课题是通过捣固箱进一步现代化来减少捣固工艺流程的能耗，缩短捣固压实时间和提高整个煤饼密度的均匀性。

同先进国家相比，我国捣固焦炉发展缓慢，主要原因是捣固技术落后，捣固机锤头少。

重量轻，捣固锤加煤布料和游动均由手工操作。

此外捣固频率低，自动化程度差等致使捣固焦炉大型化进展缓慢。

因此，国内要实现捣固焦炉大型化，有必要引进国外先进的设备或引进捣固机械的软件。

3.6 干法熄焦干法熄焦是用循环惰性气体为热载体，由循环风机将冷的循环气体输入红焦冷却室冷却高温焦炭至250℃以下排出。

吸收焦炭热量后的循环热气导入废热锅炉回收热量，产生蒸汽。

循环气体冷却、除尘后，再经风机返回冷却室，如此循环冷却红焦。

煤在炼焦结束准备出焦时，焦炭的温度在950～1100℃，红焦所含的热量约相当于炼焦时所供热量的45％。

传统的水湿法熄焦，热量全部损失，同时会产生大量含尘和有害物质的蒸汽，污染环境，腐蚀周围的金属构筑物。

干熄焦技术是重大节能项目，适用于大、中型焦化厂。

干法熄焦是在密闭系统内完成熄焦过程，与通常湿熄焦相比，可基本消除酚、HCN、H2S、NH3的排放，减少焦尘排放，且节省熄焦用水。

干法熄焦技术特点：(1)节能效果显著；(2)环保效益好；(3)提高焦炭质量，优化高炉生产。

干法熄焦技术首先盛行于前苏联。

与传统的直接式干熄焦技术相异，美国克雷斯公司开发了世界上第一台间接式干熄焦装置并在伯利恒钢铁公司雀点厂进行了试验样机的操作示范。

装置主要部分是由车辆运载的一外冷式密封贮焦箱，推焦时焦箱与炭化室对准并密封，推出的焦存放在箱内，然后由运载车辆送往冷却台冷却，冷却后的焦箱再送到密封的焦炭贮库，由此将焦炭卸到胶带机上。

整个过程在密封状态下进行，据称能降低90％以上推焦粉尘和碳氢化合物排放物。

前苏联东方煤化所曾提出在一套设备中同时完成炼焦煤预热和红焦干熄，此工艺可完全杜绝向大气中排放污染物，所得冶金焦块度、强度、磨损性、堆密度等指标有所改善。

3.7 型焦工艺开发型焦工艺目的：(1)扩大炼焦煤源。

试验表明，型焦工艺可使非粘结性煤和弱粘结性煤使用量达60％～100％；(2)使炼焦在密闭的连续装置中运行，彻底解决污染问题。

高炉试验结果表明，型焦在高炉上最多可使用到30％，换句话说，型焦不能完全取代常规焦炭。

为此，1994年以来，日本钢铁联盟公司开发了新型焦工艺。

新型焦工艺特点：(1)通过将煤快速加热以及粉煤高温成型，可以改善煤的粘结性，并可使装炉煤的堆密度提高到850kg ／m ，以改善焦炭质量。

在保证焦炭质量前提下，非粘结煤的配人可达50％；(2)通过提高炉墙热传导率、装炉煤高温预热等措施，使焦炉生产能力提高到300％；(3)煤炭中温干馏及干馏产品在干熄焦装置的预存室进行高温加热改质，比常规焦炉节能20％；(4)对焦炉所有开口严密密封，红焦密闭输送及预热煤脉冲式输送，可使环境污染大幅度减轻。

新型焦工艺要实现工业化需解决以下问题：(1)型焦的透气阻力比室式炉焦炭约高2倍，在高炉中大量使用型焦受到限制；(2)型焦生产的能耗比室式炉高。

3.8 配型煤炼焦（焦，肥，气，瘦，贫，褐）在炼焦煤中配人型煤炼焦，在国际上已有几十年的历史。

由于提高了人炉煤料的密度加之型煤中粘结剂对煤料粘结性能有所改善，因此能提高焦炭质量或在不降低焦炭质量前提下，少配用优质炼焦煤。
