纤维水泥板和硅酸钙板应用PPT课件
硅酸钙板、水泥板免钉安装工艺 -
一：工具准备：台锯，水平仪，气钉枪，墨斗，空压机，铝合金靠尺，铅笔，打磨机，乌金锯片或大于80齿锯片，砂纸，批灰刀， 毛巾，玻璃胶枪，手提云石机。注：不允许用手提云石机直接加工板材，特别部位用云石机加工时应细心测量好尺寸，在不污染装饰 面的前提下进行加工。
二：工艺流程： 1：板材挑选，把颜色有偏差的板材挑选出来，安装到不明显的地方。 2：安排专人下料 3:基层处理：基层处理是做好面板的基础。封板之前用铝合金靠尺对墙面基层进行检查，做到横平竖直标准： 1）补螺丝，对螺丝没上到位或外漏螺丝进行整改； 2）用打磨机把阳角部位进行处理，垂直误差控制在一毫米之内； 3）剔除基层表面凸起杂物； 4）用砂纸对基层不平整部位进行打磨； 5）用毛巾擦除表面浮灰。 2：基层板分缝： 1弹出水平线，预留好贴脚线高度。 2在预留好的贴脚线预先固定好板条，便于第一块纤维板安装。 3参照图纸，根据纤维板规格预先在基层上弹好分割线。注：纤维板接口预留10mm凹槽，有钉眼或接缝处填上原子灰（原子灰干后需
•2：班组每次领用材料不许超过20张；
•3：为避免损耗，安排专人下料。
•4：为避免磕碰损坏，水泥纤维板不允许整张上电梯。可在一楼切割好尺寸或者由消防梯搬运到施工楼层；
•5：因安装水泥纤维板时，天花乳胶漆已喷涂完毕，为保护成品及防止污染，切割纤维板时必须在项目部指定位置进
•行加工维板表面应平整，干净，无裂痕，无缺角，无污染，无铅笔线；
•2：纤维板表面预留凹槽大小必须统一标准；
•3:纤维板接口不许出现错位，不许出现高低偏差；
•4：纤维板阳角为8x8海棠角，由上至下必须一条线，避免大小头，避免搭缝错位等问题。
•5：对已安装好的纤维板进行必要的成品保护，阳角部位订上木盒，用包装带进行包裹。注：不可用美纹纸或带粘性 • • 的胶纸包裹。
纤维强化水泥基复合材料的发展现状及应用PPT课件
2)射成型工艺
(1)钢纤维混凝土喷射成型方式 (2)混凝土成型质量
3)挤压成型工艺 4)钢纤维棍凝土的灌浆浸渍成型工艺
4、发展现状
目前，常用于增强水泥基复合材料的纤 维，主要包括钢纤维、碳纤维、玻璃纤维 等。有关纤维的物理性能数据见表 1。
4.1 PVA纤维增强水泥基复合材料
二、纤维强化水泥基复合材料的力学性能
在纤维增强水泥基复合材料中， 纤维的主要作用在于阻止微裂缝的 扩展，具体表现在提高复合材料的 抗拉、抗裂、抗渗及抗冲击、抗冻 性等。
2.1 抗拉强度
内部缺陷是水泥基复合材料破坏的主要 因素，任意分布的短切纤维在复合材料硬 化过程中改变了其内部结构，减少了内部 缺陷，提高了材料的连续性。在水泥基复 合材料受力过程中纤维与基体共同受力变 形，纤维的牵连作用使基体裂而不断并能 进一步承受载荷，可使水泥基材的抗拉强 度得到充分保证；当所用纤维的力学性能、 几何尺寸与掺量等合适时，可使复合材料 的抗拉强度有明显的提高。
4.2 刚纤维增强水泥基复合材料
钢纤维是发展最早的一种增强用水泥基复合材料纤维。
早在 1910 年美国 Porter 就提出了把钢纤维均匀地撒入混凝 土中以强化材料的设想，随后俄国学者伏·波·涅克拉索夫首 先提出了钢纤维增强混凝土的概念。1963 年美国 Romuldi 等发表了一系列研究成果，从理论上阐述了钢纤维对水泥基 复合材料的增强机理。我国对钢纤维的应用研究相对于其它 几种纤维也比较早。赵国藩等人出版的《钢纤维混凝土结构》 中，对组成材料与工艺特性、基本性能、结构强度计算、抗 剪承载力计算、复杂应力下钢纤维混凝土的性能和计算、正 常使用极限状态验算方法以及其应用施工等内容都作了较完 整的说明。目前，钢纤维水泥基复合材料因其具有高抗拉强 度和弹性模量而得到广泛应用，但其价格较贵、比重大且在 基体中不易于分散。
第4章 纤维增强水泥基复合材料ppt课件
/ %
强
220
度
提
180
高
140
抗拉强度 抗弯强度
100
0.1 1
2 2.5
钢纤维掺量与钢纤维混凝土强度关系p图pt精选版
钢纤维含量 / %
12
ppt精选版
13
ppt精选版
14
（3）钢纤维混凝土的原材料
钢纤维混凝土的生产原料主要有水泥、细集料（砂 子）、粗集料（碎石子）、水、减水剂、速凝剂和 钢纤维等。
加速期：反应重新加快，反应速率随时间而增大，出现第二个放热 峰。在达到峰顶时本阶段即告结束（4~8h），此时终凝时间已过， 水泥石开始硬化。
减速期：水化衰减期，反应速率随时间下降的阶段（12~24h），水 化作用逐渐受扩散速率控制。
稳定期：反应速率很低，反应过程基本趋于稳定，水化完全受扩散 速率控制。
ppt精选版
44
双枪式和单枪式喷枪
ppt精选版
45
4.3.3.2 GRC复合材料的养护
（1）室温自然养护。水泥基复合材料的固化要求有足够的水分， 在养护过程中要不断补充水分。供水方法多采用蓄水、喷水和洒水 等方法，大多数企业在制品上铺层麻袋或草袋，不断向麻袋和草袋 上浇水。自然或室温的养护温度要保持在15℃以下。
ppt精选版
减水剂是一种在 维持混凝土坍落 度不变的条件下， 能减少拌合用水 量的混凝土外加 剂。
速凝
15
① 水泥
水泥是一种人造矿物质粉状胶凝材料，加水形成 塑性浆体，在空气和水中都可固化，固化的水泥能将砂、 石、钢纤维牢固胶结在一起，是一种水硬性胶凝材料。 水泥可分为通用水泥、专用水泥和特性水泥三大类。
普通硅酸盐水泥。
ppt精选版
水泥纤维复合硅酸钙板的耐火极限
水泥纤维复合硅酸钙板的耐火极限说到水泥纤维复合硅酸钙板，可能有些人会一头雾水，根本不知道这是什么东西。
别急，咱们慢慢来。
这个名字听起来挺复杂的，但实际上它就是一种非常坚固的建材，用来做墙面、天花板啥的，它的强度和耐火性那是相当靠谱的。
它的英文名可能你也听不懂，干脆叫它“耐火板”吧，简单明了。
你可以想象它就像是建筑中的一位“消防员”，时刻准备着去挡住那些火灾的威胁。
所以咱们今天就聊聊，这个材料的耐火极限到底怎么样？先说说这个耐火极限是什么意思。
简单点说，就是这个材料在火灾发生时，能坚持多长时间，保持结构不崩溃，不垮掉。
就像你想象你在面对一个大火灾时，站得住脚，还是会一瞬间就熔化掉。
耐火极限越高，意味着这个材料能经受的火灾温度和时间就越长。
你不希望它被火烤几分钟就垮掉吧？尤其是在一些火灾频发的区域，或者一些关键性建筑，咱们需要那些能挺得住的“硬汉”。
说起水泥纤维复合硅酸钙板，它的耐火性能还真不错。
一般来说，它的耐火极限可以达到一个很高的标准，至少能支撑两三个小时的火灾，不让火直接烧穿墙壁。
你看，这些看似不起眼的建筑材料，背后其实都有它们的“硬实力”。
不过，想要让它完全发挥作用，光靠它的基础属性还不够。
你得看看施工质量，或者施工时是不是出现了问题。
就像做菜一样，食材好不代表一做就好，你还得会调味，火候得掌握得当。
有不少人对这种复合材料有疑问，觉得它是不是只适用于一些大型建筑，或者需要超高防火等级的地方。
完全不是。
水泥纤维复合硅酸钙板在一些普通住宅或者办公楼的应用中，也是非常适合的。
它不仅抗火，抗潮湿、防腐蚀，甚至还能阻隔一些噪音。
就像那种家里用的隔音墙板，效果也不错。
试想一下，如果你住的楼层比较低，隔壁的邻居总爱开趴踢，声音隔得不清楚，那该多烦人。
用上这种板子，不仅能安心，还能大大减少噪音干扰，简直是生活的“安抚剂”。
不过，虽然它的耐火性能很牛，但也不是说你就能把它拿去做任何地方，没问题的。
比如一些高温特别高的地方，像火炉、烤箱这种，还是不太适合用它来防火。

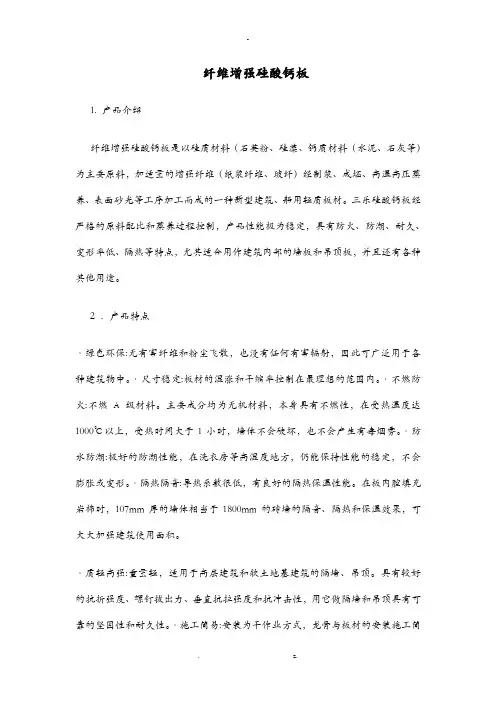

纤维增强硅酸钙板
纤维增强硅酸钙板1. 产品介绍纤维增强硅酸钙板是以硅质材料（石英粉、硅藻、钙质材料（水泥、石灰等）为主要原料，加适量的增强纤维（纸浆纤维、玻纤）经制浆、成坯、高温高压蒸养、表面砂光等工序加工而成的一种新型建筑、船用轻质板材。
三乐硅酸钙板经严格的原料配比和蒸养过程控制，产品性能极为稳定，具有防火、防潮、耐久、变形率低、隔热等特点，尤其适合用作建筑内部的墙板和吊顶板，并且还有各种其他用途。
2 ．产品特点·绿色环保:无有害纤维和粉尘飞散，也没有任何有害辐射，因此可广泛用于各种建筑物中。
·尺寸稳定:板材的湿涨和干缩率控制在最理想的范围内。
·不燃防火:不燃A级材料。
主要成分均为无机材料，本身具有不燃性，在受热温度达1000℃以上，受热时间大于1小时，墙体不会破坏，也不会产生有毒烟雾。
·防水防潮:极好的防潮性能，在洗衣房等高湿度地方，仍能保持性能的稳定，不会膨胀或变形。
·隔热隔音:导热系数很低，有良好的隔热保温性能。
在板内腔填充岩棉时，107mm厚的墙体相当于1800mm的砖墙的隔音、隔热和保温效果，可大大加强建筑使用面积。
·质轻高强:重量轻，适用于高层建筑和软土地基建筑的隔墙、吊顶。
具有较好的抗折强度、螺钉拔出力、垂直抗拉强度和抗冲击性，用它做隔墙和吊顶具有可靠的坚固性和耐久性。
·施工简易:安装为干作业方式，龙骨与板材的安装施工简单快捷。
·寿命超长:性能稳定，耐酸碱，不会腐蚀，也不会遭潮气或虫蚁等损害，而且强度和硬度随时间增长而增长；可保证有超长的使用寿命。
·可加工及二次装修性能好：可根据实际情况进行锯切、钻孔、雕刻、打钉、涂饰、粘贴瓷砖、贴墙布等材料。
3 ．硅酸钙板与纸面石膏板性能对比表4 ．标准规格（mm）执行标准：中华人民共和国建材行业标准（JC/T564-2000）5 ．技术参数6．应用范围·吸音吊顶·隔墙衬板·厨厕墙板·家具衬板·装饰面板·防静电地板·户外广告牌一般厚度5-6mm的，用于吊顶，8-12mm的用于隔墙。
第七章 纤维增强硅酸钙板
第七章纤维增强硅酸钙板本章包括掺加不同增强材料（有机和无机纤维）、不同生产工艺的纤维增强硅酸钙板（简称硅钙板），主要用于一般工业和民用建筑的隔墙和吊顶。
第一节品种、规格、技术要求和运输、贮存一、品种按生产工艺不同和实际使用要求区分、有隔墙板和吊顶两种。
二、规格1、性能注：摘自《纤维增强硅酸钙板》（沪Q/NJ—536—90）。
四、运输、贮存产品出厂前应成垛包装，包装底部垫有平整而不致弯曲的木条，每垛每度不宜超过1.2m，然后用铁皮或包装带打包，若未用木格上盖时，包装的板边部位应垫毛毡护边；对需铁路运输的产品除包装底部的木格垫条不得弯曲外，每垛四角处应用木条钉成直角形护角捆装；对不满一垛或未经包装的板材散装运输时，必须轻搬轻放，堆叠整齐，板垛中不得夹入碎块和杂物，装妥后要用绳子捆牢。
产品应按不同规格分别堆放的坚实、平整的场地上或库房中，如用楞木支垫，楞木宽度应大于60mm，长度相当于板宽，楞木的支垫点间距一般为500mm；在场地或库房中以一垛高度平堆，每垛高度不宜超过1.2m，如需双层叠堆，层与层之间的支垫点必须在同一垂线位置。
第二节硅酸钙板隔墙一、作业条件（一）施工准备主体结构完工，地面完成混凝土垫层或水磨石完成初磨后，才可弹出定位线、边界线和门洞位置。
（二）工具墙板安装和嵌缝的主要工具有射钉檐、电动冲击钻、板锯、靠尺、线锤、开刀、托板、铲、灰槽等。
（三）辅助材料射钉、自攻螺丝、膨胀螺栓、嵌缝腻子、接缝纸带、聚氯乙烯油膏、金属压条等。
二、隔墙构造(1)硅酸钙板隔墙，一般采用轻钢龙骨为骨架，轻钢龙骨骨架参见本篇第十章；隔墙有单层板隔墙和双层板隔墙之分。
(2)隔墙的限制高度一般≤6m，墙高和主龙骨间距有关，当主龙骨采用轻钢龙骨C75系列时，隔墙高度≤600mm，墙高要求3500～4500，主龙骨间距为≤450mm，墙高要求4500～6000mm，主龙骨间距为≤300mm。
(3)主龙骨间距应视面板宽度而定，一般水平间距为300～600mm；垂直方向每隔1200~1600mm 加一道横撑龙骨。
纤维水泥板硅酸钙板类产品发展的探讨
纤维水泥板和硅酸钙板都是建筑市场上常见的功能性材料，与其他板类制品性能相似、应用领域多有重合。
根据目前国内纤维水泥板、硅酸钙板的产品开发现状，在传统重点应用领域发展中受到了一些制约与障碍。
目前，我国已出台了鼓励装配式建筑可持续发展相关政策，推动各类产业发展，促进产业升级，使硅钙板和纤维水泥板在绿色建筑和建筑产业现代化发展转型中更有竞争力。
现阶段国内纤维水泥板/硅酸钙板类产品现状行业标准JC/T 412.1—2018《纤维水泥平板 第1部分：无石棉纤维水泥平板》中给出了纤维水泥平板的定义：以水泥为胶凝材料，有机合成纤维、无机矿物纤维或纤维素纤维等为增强材料，经过成型、加压（或非加压）、蒸压（或非蒸压）养护制成的板材。
板材强度是由水泥水化反应产生。
行业标准JC/T 564.1—2018《纤维增强硅酸钙板 第1部分：无石棉硅酸钙板》中给出了硅酸钙板的定义：以硅质、钙质材料为主要胶结材料，无机矿物纤维或纤维素纤维等为增强材料，经过成型、加压（或非加压）、蒸压养护制成的板材。
表1和表2分别总结了行业标准《纤维水泥平板 第1部分：无石棉纤维水泥平板》和《纤维增强硅酸钙板 第1部分：无石棉硅酸钙板》给出的这两类平板的力学性能、物理性能要求。
从相关行业标准中给出的力学性能和物理性能要求中可以看出，纤维水泥板的力学性能和物理性能指标均略优于硅酸钙板，但硅酸钙板的收缩性能优于纤维水泥板，特别是普通蒸汽养护的纤维水泥板（PS板），其收缩涨率较大，在应用领域中受到了一定的限制。
纤维水泥板和硅酸钙板的板类制品品种繁多，按照产品形态，可分为平（面）板类和空心板。
1. 平（面）板（1）平板类别按照行业标准《纤维增强硅酸钙板 第1部分：无石棉硅酸钙板》和《纤维水泥平板 第1部分：无石棉纤维水泥平板》给出的平板类别在普通建筑中的典型用途见表3。
非承重墙墙板面板—由纤维水泥板、硅酸钙板为面板、轻质保温材料为芯层制成的复合夹芯墙板，其特点有薄体、轻质、高强度、耐老化、隔音、隔热、实心、挂重力强、防潮、防冻、防水、防火、耐冲击，同时其清水装饰性好，采用装配式施工，施工简单，能有效缩短施工周期，并增大建筑物的使用空间、减轻主体结构荷载、降低综合造价。
纤维水泥板硅酸钙板比较
生產工藝方法
產品規格 密度D g/cm3 密度D g/cm3 抗折强度 MPa≥ 导热系数W/(m·K m·K) 导热系数W/(m·K)≤ 含水率 % ≤ 湿胀率 % ≤ 不燃性 执行标准
適用環境
1）低密度板：仅适用于不受太阳、雨水和（或）雪 直接作用的区域。2）中密度板：适用于可能受太阳 、雨水直接作用的区域，一般不得用于冰冻地区。 广泛用于建筑物内（隔）墙，特别适用于高层及超高层建筑内隔 3）高密度板：适用于可能受太阳、雨水和（或）雪 墙，亦适用于潮湿环境中的浴室及厨房（墙面应粘贴瓷砖或刷防 直接作用的区域。当用于有冰冻地区建筑物非承重外 水涂料）。 墙外侧面板时，其吸水率不应＞20％，且室外面层作 防水处理。
纖維水泥板和硅酸鈣板比較 纖維水泥板
原料
硅酸鈣板
以有机合成纤维、无机矿物纤维或纤维素纤维为增强 以有机合成纤维、无机矿物纤维或纤维素为增强材料，以水泥中 材料，以水泥或水泥中添加硅质、钙质材料代替部分 添加硅质、钙质材料为胶凝材料（硅质、钙质材料的总用量超过 水泥为胶凝材料（硅质、钙质材料的总用量不超过胶 胶凝材料总量的80％）。 凝材料总量的80％） 经成型、蒸汽或高压蒸汽养护制成的板材。 600～3600*600～1250 3～30 低密度板、中密度板、高密度板 0.8≤D≤1.7 五个强度等级 4-22 0.25-0.30 12 0.28-0.50(蒸壓，蒸汽） A級不然材料 JC/564.1-2008 无石棉纤维增强硅酸钙板 JC/564.2-2008溫石棉纤维增强硅酸钙板 经过制浆、成坯、蒸养、表面砂光等工序制成的轻质板材。其中 原料配比和蒸养控制是硅酸钙板生产的技术关键。由于硅质、钙 质材料在高温高压的条件下，反应生成托贝莫来 （TOBERMORITE）石晶体，其性能极为稳定。 D0.8、D1.0、D1.3、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-
10
3、家居饰品，如桌面、凳面、灯罩、 烟灰缸等
-11ຫໍສະໝຸດ 六、纤维水泥板的价值1、绿色环保，无毒无害
纤维水泥板无论从环保、节能的角度都 适合中国目前的国情。纤维水泥板不含甲醛 及石棉等易挥发性有害物质。纤维水泥板表 面不作抹灰、干挂等装饰，节省了资源，减 少了装饰材料对人体健康造成影响的机率。
-
12
2、节约资源，减少建筑浪费
目前我国土地日益紧张，高层建筑越来越多，我国建筑的 饰面材料多选用面砖、涂料或是铝板。但是，这些材料都存在 一些缺点。
涂料的缺点是不耐久，容易变色，外观质量通常不能得到 保证。贴面砖的缺点是颜色不一致，并且容易脱落。大理石、 花岗岩等石材饰面及铝板的工艺相对复杂，且价格昂贵。
-
14
七、部分设备生产线
-
15
八、总结
唐山瑞尔法纤维水泥板科技有限公司是集新型环保材料 纤维水泥板的研发、生产、销售、安装于一体化的高新 技术企业。公司响应国家墙改政策，充分吸收国内外先 进技术，生产的纤维水泥板，已通过国家权威检测部门 的检测，被确定为重点推广的新型环保材料。 公司始终以“客户价值最大化”为宗旨，坚持“精益求精、 诚而有信”的经营理念，致力于低碳环保产业的发展，愿 与各界朋友共创共赢，携手共进，共同为我国的节能产 业做出新的贡献！
-
4
三、纤维水泥板的现状
纤维水泥板将用在户外，趋向于装饰保温一体化发展， 部分用于复合内隔墙，替代室内隔墙的红砖（河北今年开 始执行禁止红砖上墙的文件），部分用于户外园林与公共 设施，部分用于内装修，应用空间在不断地开拓。 我国的新四化开始实施，城镇城市化相继开始，亚投行的 成立，重大基础项目的投资，都给行业带来了雨露，开拓 应用领域，给行业带来发展的春天。
工的产品也具有施工简便及性能更优的特点。 经济美观：轻质，与龙骨的配合，有效降低工程和装修成本;外观颜 色均匀、表面平整，直接使用可使建筑表面色彩统一。 安全无害：低于国家“建筑材料放射卫生防护标准”，实测指标与距周 围建筑物 20 米 外草坪值相等。 寿命超长：耐酸碱、耐腐蚀、也不会遭潮气或虫蚁等损害，而且强度
-
1
现在越来越多新型 的建筑物拔地而起， 而更多的设计师追求 的是一种自然而不失 城市特色的建筑设计。 纤维水泥板也开始成 为各大设计师所喜爱 使用的新型装饰材料。 它的环保，保留水泥 的原色原味，灰色调 所体现的和谐、返朴 归真的自然思想更是 深入人心。
-
2
一、纤维水泥板的定义
纤维水泥板又称纤维水泥压力板或者水泥纤维压
与之相比，纤维水泥板让墙面防潮、防火，降低了后期的 维护费用。相比于石材，纤维水泥板减少了外墙厚度，增大使 用空间，使建筑使用率更高，因而具有很好的经济效益。
-
13
3、回归自然、质感真实
当今社会随着人们追求原生态，追求自然、 渴望真实、体现简约、安宁、和谐的愿望，需 要朴实、温馨、回归自然的心态，建筑饰面材 料不需要更多伪装，即能表现出真实与材料的 特性，纤维水泥板正是这种返朴归真，体现自 然美感的装饰性材料。
-
16
-
17
和硬度随时间而增强，保证有超长的使用寿命。
-
6
五、纤维水泥板的应用范围
1、博物馆、艺术场所、商业场所、办公场所、娱乐场所、 体育场所及家庭、学校、餐厅、展厅等空间。
-
7
唐山瑞尔法纤维水泥板科技有限公司-----工程案例
-
8
2、大品牌专卖店、广场、酒店客房、酒吧、 会议室等场所的内装空间。
-
9
唐山瑞尔法纤维水泥板科技有限公司-----工程案例
-
5
四、纤维水板的性能
防火绝缘：不燃 A 级，火灾发生时板材不会燃烧，不会产生有毒烟 雾;导电系数低，是理想的绝缘材料。 防水防潮：在半露天和高湿度环境，仍能保持性能的稳定，不会下陷
或变形。 隔热隔音：导热系数低，有良好的隔热保温性能，产品密度高、隔音
好。 质轻高强：经 5000 吨平板油压机加压的板材，不仅强度高、而且不 易变形、翘曲;重量小适宜应用于屋面吊顶等方面。 施工简易：干作业方式，龙骨与板材的安装施工简单，速度快。深加
力板，是以天然纤维和水泥为原料，经制浆、成
型、切割、加压、养护而成的一种新型建筑板材，
属于新一代“绿色”建材，在优良的防潮、防火性
能基础上独具环保功能。它以硅质和钙质为主要
基材，以纤维素纤维增强材料，外掺其他辅助材
料，经抄取成型，高压养护生成的一种新型建筑
材料。
-
3
二、纤维水泥板的发展历程
纤维水泥板，又称高密度纤维水泥板或高密度纤维水泥压力 板，此产品诞生于欧洲的德国、比利时、奥地利，在经100多 年的开发，纤维水泥技术带来了建筑材料方面的革命。 纤维水泥板被公认为一种薄、轻型建筑板材。由于其具有通 用性，该产品应用在屋面材料、墙面覆层和内墙衬砌。纤维 水泥在各种气候和天气条件下公认的耐久性，得到了全世界 的认可。 唐山瑞尔法产品设计和生产方面的继续发展紧跟同时代的需 要，确保其卓越的地位，使其成为一种主要的建筑材料。
