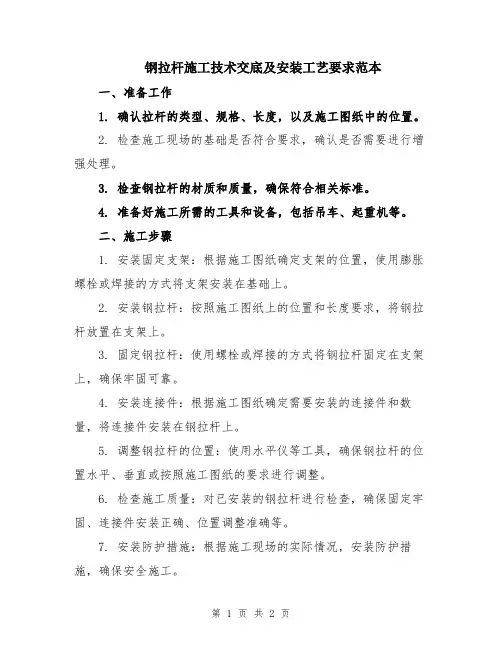

钢拉杆施工技术交底及安装工艺要求

1工艺原理

建筑用钢拉杆涉及一种预应力抗拉装置，尤其是相对其他类型拉杆强度高并且直径大。通过特殊的热处理工艺，使其达到良好的综合力学性能。安装时用销轴与两端连接件固定，并通过护套实现辅助张紧及螺纹防松。所采用的技术方案是：1、热处理技术；2、销轴定位技术；

3、护套防松工装预紧技术；

4、螺纹连接，调节套筒实现结构张紧技术；

5、端部锻造、镦粗技术。高度钢拉杆由于性能稳定，形式多样广泛应用于船坞建设及桥梁、建筑等领域。而且通过施加预应力，可以实现大跨度、减轻结构重量，达到建筑与美的结合。

2艺流程及操作要点

2.1工艺流程

施工准备－→测量定位－→拉杆检验－→锚座试安装就位－→支设临时脚手架－→拉杆吊装－→拉杆牵引、连接就位－→拉杆张拉－→防腐处理

2.2操作要点

2.2.1施工准备

1 技术准备

1）在设计院及钢拉杆生产厂家的协助下组织工程技术、施工管理人员熟悉图纸，深刻理解设计意图；

2）根据施工图要求，组织设计院及生产厂家，质监站、业主、监理、审计单位参加，召开专门技术交底会，并作好会议纪要。安装前，由技术人员对施工人员进行安全和技术参数交底，确保每个操作人员严格按操作方法施工。

用全站仪预先定位。

2.2.3拉杆检验

通过实物拉力试验及贴电阻应变片试验确定影响钢拉杆呈线弹性的张拉力位移曲线，钢拉杆弹性模量实测值等数据，作为施工依据。

整套钢拉杆成品静负荷试验，不仅是对钢拉杆力学性能的综合考核，而且是对钢拉杆机加工后装配质量的检验，卧式拉力试验机卸载后钢拉杆残余变形不超过 0.2％，各零部件无明显塑性变形且转动灵活。钢拉杆以张紧器为中心，呈对称结构型式。考虑到成品强度检测的可操作性及安全性。对于超长的钢拉杆，我们以张紧器为中心按左右半套分别进行拉力检测和总伸长率累计计算。当然如果试验仪器设备允许，钢拉杆整体进行拉力试验更好。成品拉力试验时，施加载荷的取值在 CB/T3957 中规定施加 1.5 倍安全工作载荷，明渠流量计规定为0.85 倍杆体屈服强度的拉力。

2.2.4锚座试安装就位

1 因拉杆规格较大，安装时采用现场吊车或挂设临时定滑轮进行，吊装时利用主体结构和现场临时脚手架。

2 在钢柱上吊点一侧设置一个滑轮并配合1T手拉葫芦及两名工人将拉杆的上节点（固定端）牵引到耳板位置，人工穿轴销。这样拉杆上吊点固定完成。

3 在牵引拉杆的过程中，可采用滑轮牵引装置和手拉葫芦调整拉杆的一端锚头先行挂好，拉杆可自然牵引到下端锚固点上，采用手拉葫芦与吊装带辅助定位拉杆下端（张拉端）。此过程需将拉杆的调节套筒旋至最长位置，便于拉杆上下连接,然后人工旋紧拉杆杆体中间位置调节套筒,等待张拉作业。

4 牵引过程中应对拉杆进行充分保护，避免锚头螺纹受到损伤，并及时调整拉杆在悬空中的位置。

2.2.5支设临时脚手架

采用钢管扣件式钢管脚手架，立杆间距1.0m，步距1.5m。将杆体及U型接头、插入式电磁流量计调节套筒等组件置于地面特制专用胎架

上准备按顺序组装。采用可移动式支撑装置及双托辊可移动式支撑装置分别垫托于U型接头、杆体及调节套筒下方，确保杆体及调节套筒在旋转的同时，U型接头、杆体也可沿轴向轻松移动，充分保护了钢拉杆表面的镀锌层。

2.2.6、拉杆牵引、连接就位

因拉杆受力较大，人工将拉杆张拉调节套筒可靠连。

2.2.8、拉杆张拉

1 在施工现场满足条件时，拉杆牵引安装就位、检验各杆长无误后，即可进行张拉操作。

2 张拉采用千斤顶拉力值与伸长量双控的张拉施工工艺（油压表力值为主，伸长量为辅的原则）。

拉杆伸长量L（常温常压情况时）可根据公式：

Fn〈力〉×L0mm〈杆长度〉/A mm2〈杆截面积〉×Empa〈弹性模量〉

3 在张拉时对每次张拉都应进行张拉力和伸长量控制，做好原始记录，以确保其满足设计要求。

4 各项指标均满足设计要求后，按照设计要求对调节锚具进行耐久性保护。

5 全部拉杆张拉完成后整理好原始记录，及时提交分项验收资料，按现场要求及时撤场。

6 预应力拉杆张拉要求及顺序

1）保护女儿墙节点，同一节点的两吊杆必须同时张拉；

2）由于拉杆预埋件的富余量有限，只有20%左右,故外侧拉杆轴力尽量减小。

3）最后卸载切割时应分步，减小冲击效应。

7 张拉顺序的确定

制定拉杆施工顺序图

8 加载过程力学分析

经施工模拟计算，拉杆在施工临时支撑卸载过程中除直接加载步骤外，在其他加载步骤中波动较小，最后切割临时支撑前临时支撑的总受压力下降80 %，而且剩余的压力分摊到多个支点，切割时不会产生过大的动载。钢拉杆除连接部位螺纹外，全部采用热镀锌工艺进行表面防腐；所以，螺纹处的密封防腐成为了钢拉杆整体防腐的重中之重。鉴于此，采用了室温硫化型中性高级密封硅胶进行密封防腐，此种硅胶对钢材及锌层均有很好的附着力。在钢拉杆安装张拉结束后（即螺纹连接处不再进行旋转调整），对U型接头、调节套筒、护套接合端部及螺牙表面进行清洗、清理，去掉表面的油污、铁锈、杂物。在旋出护套于螺纹尾部后采用胶枪把硅胶打在螺纹表面及组件结合端部，均匀抹平后旋回护套并拧紧，并把挤出的多余硅胶用小铲刀刮掉，如存在漏胶现象应及时进行补胶处理。

三材料

3.1 检查和验收

钢拉杆的检查和验收由技术质量监督部门进行，需方有权进行验证。钢拉杆的几何尺寸和外观质量对钢拉杆杆体直径偏差、不圆度和弯曲度等的技术要求，按照 GB/T702《热轧圆钢和方钢尺寸、外型、重量及允许偏差》的规定。

3.2 组批规则

对应同一炉批号原材料制作的组件，但组装数量不超过50套的钢拉杆为一批。

3.3 复验与判定规则
