矿粉在商品混凝土中的应用
3.2抗渗性能试验
第一页123尾页
5.2加强矿粉复检工作
目前市场上供应的矿粉有大型立磨生产的，也有球磨机(部分为水泥球磨改造)生产。相比而言，大型立磨由于其先进的生产工艺，矿粉的细度非常稳定，而球磨矿粉的细度难以达到要求，也难以长期稳定。建议商品混凝土企业优先选用立磨矿粉。
矿粉一般需复检活性指数与流动度比，但这两项指标与检验用的水泥有很大的关系，同一矿粉采用不同对比水泥时，检验出的结果会有很大的不同；即使采用同一水泥，由于批次不同，结果有可能也不同。所以商品混凝土企业应该用实际使用的水泥作对比，并且多试验多分析，特别是在选用不同厂家生产的水泥前，必须先用该水泥作对比水泥进行试验。
3.1.2水胶比较小时（本试验中为0.35），矿粉掺量为0-30%时，随着矿粉掺量的增加，7天、28天强度递增，掺30%时最高，但掺30%时粘性较大，因为矿粉比表面积超过400m2/kg，在某合适掺量时，因为它的微集料效应具有一定的减水和增加流动性功能，但在高强度混凝土（低水胶比）中，掺量太大更增加了粘聚性，易造成泵送和施工困难。
稍粘
37.6
53.1
68.7
-
30
268
141
61
165
2.0
185
粘性大
34.8
53.8
71.5
-
抗压强度MPa抗压强度MPa
矿粉掺量/%矿粉掺量/%
图1水胶比0.60图2水胶比0.52
抗压强度MPa抗压强度MPa
矿粉掺量/%矿粉掺量/%
图3水胶比0.42图4水胶比0.35
4．工程应用
某高层住宅，基础承台设计强度等级C40，结构厚1.8m，综合考虑（特别是水化热），混凝土掺用了30%的矿粉；地下室墙板至转换层梁板设计强度等级均为C50，主要考虑到粘聚性，混凝土掺25%的矿粉，配合比如表7。
3混凝土配合比及性能试验
3.2混凝土配合比(粉煤灰掺加比例固定)及部分性能试验，详见表6及图1~图4，分析如下：
3.1.1水胶比较大时（本试验中为0.60,0.52,0.42），矿粉等量取代部分水泥，随着矿粉掺量的增加，3天、7天强度近似线性降低；28天、60天强度，当掺量为30%以下时，变化不大，随着掺量的增加略有上升，至30%时最高。3天、7天强度与28天、60天强度结果比较，可见随着矿粉掺量的增加，强度增加幅度增大，即矿粉掺量对后期强度的影响逐渐变小。
5.3注意调整混凝土的凝结时间
矿粉对混凝土的凝结时间与不掺矿粉的普通混凝土相比，具有一定缓凝效果。因此，应注意调整混凝土的凝结时间，特别是日平均温度不足10℃时，应调整混凝土配合比，降低混凝土中矿粉掺量(甚至不掺)或改变外加剂的品种来调整凝结时间。
5.4注意混凝土的养护
矿粉、粉煤灰复掺混凝土对养护条件要求更为苛刻，应加强与施工方沟通，确保混凝土的养护条件和养护时间。只有充分的养护才能发挥掺合料的作用。
76.2
107
1.2水泥：苏州天山水泥有限公司生产，普通42.5级，其性能见表2
表2水泥主要物理性能
标准稠度用水量
/%
安定性
抗折强度/MPa
抗压强度/MPa
3d
28d
3d
28d
28.6
合格
6.0
8.7
28.4
56.0
1.3粉煤灰：苏州望电粉煤灰分选厂生产Ⅰ级灰，其主要性能见表3
表3粉煤灰性能
细度（45μm筛子）/%
表6混凝土配合比及性能
水胶比
矿粉掺量/%
水泥
矿粉
粉煤灰
水
TS301/%
坍落度/mm
和易性
混凝土抗压强度/ MPa
R3
R7
R28
R60
0.60
0
249
-
59
185
1.1
180
粘聚性一般
17.2
24.1
33.2
-
20
201
60
57
180
1.1
185
14.2
21.6
36.6
-
30
171
90
57
180
1.1
5.1注意矿粉掺量
矿粉等量取代部分水泥时，随着掺量的增加，混凝土早期强度几乎线性下降，而目前各工程工期紧、施工进度快是普遍现象，两者是一对矛盾。
另外，水胶比较小时，随着矿粉掺量的增加混凝土粘度增大甚至板结抓底；水胶比较大时，矿粉掺量过大，易产生离析。
因此实际使用时，应根据工程进度、强度等级、结构特点、气候状况等的不同，合理地确定矿粉掺量。
1.1矿粉：南京梅宝新型建材有限公司生产，S95级，其性能见表1
表1矿粉性能
主要化学成分
比表面积(m2/kg）
密度
(g/cm3)
烧失量
/%
Cl–
/%
SO3
/%
流动度比
/%
活动指数
SiO2
Al2O3
CaO
MgO
7d
28d
32.9
15.36
37.04
10.52
436
2.90
-0.38
0.007
0.07
105
190
12.6
20.8
37.2
-
40
141
120
57
180
1.0
180
11.4
19.6
36.4
-
0.52
0
295
-
61
185
1.5
180
和易性良好
-
30.7
41.6
45.5
15
235
52
59
180
1.5
180
-
28.7
41.8
47.0
20
220
69
57
180
1.5
190
-
28.1
40.9
44.8
25
表7
强度等级
水泥
矿粉
粉煤灰
水
TS301
C40
234
125
58
175
7.51
C50
303
122
63
166
9.76
混凝土具有良好的工作性能，物理力学性能和耐久性能，完全满足《混凝土结构工程施工质量验收规》GB50204-2002的要求。同时，工程感观也非常好，受到使用方业主的好评。
5.矿粉在商品混凝土中应用时应注意的问题。
192
167
58
175
1.6
190
-
27.8
47.8
60.2
50
146
202
57
170
1.6
180
-
25.4
44.8
57.5
0.35
0
443
-
66
178
2.0
185
粘性大
40.1
51.2
65.4
-
20
329
98
64
172
2.0
200
不粘
37.6
51.0
64.1
-
25
298
120
62
168
2.0
200
烧失量/%
需水量比/%
SO3/%
9.6
4.72
95
0.14
1.4砂：天然河砂，其主要性能见表4
表4砂的主要性能
细度模数
含泥量/%
泥块含量/%
表观密度g/m3
2.5
0.5
0
2630
1.5碎石：湖州5mm~31.5mm连续级配碎石，其主要性能见表5
表5碎石的主要性能
含泥量/%
泥块含量/%
压碎指标/%
针片状颗粒含量/%
为了验证掺矿粉混凝土的抗渗性能，我们采用水胶比为0.42，矿粉掺量为0和25%的配合比各成型了一组6个混凝土抗渗标准试件，标养28天后进行抗渗试验，试验水压从0.1MPa开始，每隔8h增加0.1Mpa，逐级加压1.4 Mpa并持压8小时后停机，此时两组试件顶面均无渗水现象，劈开后观察渗水情况，不掺矿粉的试件渗水高度在30mm-50mm之间，矿粉掺量25%的试件渗水高度在0-10mm之间。说明用矿渣微粉配制的混凝土密实性好，抗渗透能力强，适用于钢筋混凝土防水结构。
表观密度g/m3
0.2
0
5.2
6.3
2680
1.6外加剂：苏州工业园区同盛新材料有限公司生产的TS301高效减水剂，掺量为c×1.5%时，减水率为18%
2试验方法
配合比设计参照JGJ55-2000并结合经验进行；拌合物坍落度及和易性观察根据GB/T50080-2002进行；抗压强度测定根据GB/T50081-2002进行；耐久性测定根据JGJ82-85进行。
42.1
0.42
0
378
-
62
185
1.8
190
和易性优，掺矿粉扩展度≥500mm
-
40.0
52.6
61.6
20
283
86
60
180
1.8
190
-
32.3
51.6
59.6
30
234
125
58
175
1.8
180
粉煤灰和矿渣在商品混凝土中的应用
二、粉煤灰对混凝土性能的影响
1、粉煤灰对混凝土工作性能和力学性能的 影响 1)粉煤灰能够改善混凝土和易性。 2)加入粉煤灰后，混凝土的泵送性能得到 很大改善，通过加入粉煤灰可以实现混凝土长 距离泵送。 3)由于粉煤灰混凝土的水泥用量较少，凝 结时间延长。 4)粉煤灰混凝土的早期强度低，后期强度 高。
4. 复掺时，针对不同等级粉煤灰，选择合 适的复合比例。 矿渣粉在预拌混凝土搅拌站使用时，常 与粉煤灰复合使用。这是因为，其一，粉煤灰 比矿粉更为廉价，单掺矿粉对混凝土成本不利。 虽然单掺粉煤灰可以大幅度降低成本，但掺量 受到较大限制；其二，充分利用二者的“优势 互补”，改善混凝土性能。
1) 矿渣粉与Ⅱ级粉煤灰复合。矿粉与Ⅱ 级粉煤灰复合使用时，粉煤灰的取代量宜控 制在15％以内，矿粉宜控制在30％以内。在 条件允许的情况下，应尽可能多用矿粉，降 低Ⅱ级粉煤灰质量波动给混凝土带来的不利 影响。其实这种配制混凝土的原则适应于任 何原材料。也就是说，质量差或质量稳定性 差的原材料不得不用时，应在充分试验的基 础上，在条件允许的前提下尽可能少用。另 外，由于Ⅱ级粉煤灰和矿渣粉同样具有增加 混凝土粘度的趋势，因此不宜配制高强混凝 土。
3. 无论单掺和复掺，均应事先了解水泥中 掺合料数量和种类 除Ⅰ型硅酸盐水泥P.Ⅰ外，其他种类水泥 中均掺有一定量的混合材，有些水泥混合材的 掺量还很高，混合材的种类也很多，比如：石 灰石、粒化高炉矿渣、粉煤灰、火山灰、窑灰、 燃烧后的煤矸石等，因此在使用矿渣粉或其它 种类掺合料时，无论单掺时的掺量或复掺时的 总量控制，均应考虑水泥中混合材的种类和掺 量，以防对混凝土性能产生不利影响。
4、 矿粉是水淬粒化高炉矿渣经粉磨后达 到规定细度的一种粉体材料。矿渣作为混合材 在水泥中应用非常广泛，但矿粉在商品混凝土 中的应用要比粉煤灰要晚一些，主要因为矿渣 的细磨技术是近几年才在我国得到迅速发展起 来的。 随着矿渣磨细技术的不断发展，矿渣被磨 至相应细度的能耗越来越低，并且细度也很容 易达到400m2/kg以上。 5、商品混凝土胶凝材料体系正由“水泥”、 “水泥+粉煤灰”向“水泥+粉煤灰+矿粉”体 系转变。
矿粉的作用
矿粉的作用矿粉是一种常用的矿石粉末材料，主要由粉煤灰、石灰石等矿石经过研磨、筛分等工艺制得。
矿粉具有多种作用，被广泛应用于建筑材料、混凝土、道路施工等领域。
第一，矿粉可以作为混凝土掺合料，改善混凝土性能。
正常的混凝土常使用水泥作为胶结材料，但水泥生产占用大量非可再生的石灰石资源，并产生大量二氧化碳排放。
而矿粉不仅可以部分替代水泥，减少对石灰石的需求，还可以提高混凝土的强度、增加耐久性，从而降低建筑物的维护成本。
同时，矿粉还可减少混凝土的收缩和开裂，提高耐久性，改善施工工艺。
第二，矿粉可以改善道路建设和维护。
在道路基层施工过程中，掺入适量的矿粉可以增加道路基层的抗裂性能、抗弯强度和抗压强度。
矿粉还可以与水泥、石灰等材料结合，形成一定的物理骨架，改善基层土壤的稳定性和抗腐蚀性。
此外，矿粉还能改善道路表面的稳定性和平整度，减少车辆行驶时的颠簸和噪音。
第三，矿粉还可以用于建筑材料的制备。
通过掺入适量的矿粉，可以改善石膏、砂浆、砖块等建筑材料的性能。
矿粉与其他材料的反应，能够改变材料的物理和化学性质，提高建筑材料的强度和耐久性。
同时，矿粉作为添加剂使用，可以使建筑材料具有更好的加工性能，提高生产效率。
第四，矿粉还具有环保作用。
由于矿粉是回收利用煤矿和石灰石等资源的副产品，因此可以减少对自然资源的消耗和矿石开采的环境污染。
同时，矿粉的使用还可以减少水泥生产过程中产生的大量二氧化碳排放，对环境保护具有积极的意义。
综上所述，矿粉作为一种常用的矿石粉末材料，具有多种重要的作用。
它可以作为混凝土掺合料，改善混凝土性能，减少对水泥的需求，降低建筑物的维护成本。
此外，矿粉还可以改善道路基层的性能，提高道路的稳定性和耐久性。
同时，矿粉也可以改善建筑材料的性能，并具有环保作用。
因此，矿粉在建筑材料、混凝土、道路施工等领域的应用前景广阔。
矿粉对混凝土性能的影响
矿粉对混凝土性能的影响矿粉是指以煤炭、石灰石、钢铁渣等为原材料进行磨磨制成的细粉，是一种常见的混凝土掺合料。
矿粉掺入混凝土中，能够调节混凝土的性能，包括提高强度和耐久性、改善混凝土的工作性能等。
本文将介绍矿粉对混凝土性能的影响。
矿粉掺入混凝土的好处矿粉能够掺入混凝土中的好处包括：•矿粉可以填充混凝土内部的微孔和毛细孔，提高混凝土密实度，从而增加混凝土的强度和耐久性。
•矿粉中的微粒子可以使混凝土中的水泥水化反应更加充分，提高混凝土的强度。
•矿粉可以调节混凝土的工作性能，比如提高混凝土的抗裂性能、改善混凝土的流动性和坍落度等。
矿粉掺量对混凝土性能的影响矿粉的掺入量对混凝土的性能有很大的影响。
以下是矿粉掺入不同量对混凝土性能的影响。
强度矿粉的掺入对混凝土的强度有影响，当矿粉的掺入量不超过30%时，混凝土的强度会有所提高。
但是如果掺入量过多，混凝土的强度就会下降。
耐久性矿粉的掺入可以提高混凝土的耐久性。
矿粉能填补混凝土中的孔隙和细缝，减少混凝土中的水分渗透，从而减少混凝土的龟裂和腐蚀现象。
工作性能矿粉的掺入可以改善混凝土的工作性能，对混凝土的流动性、坍落度和抗裂性能等均有所改善。
但是，如果掺入量过多，混凝土的流动性会受到影响，难以进行施工，并且混凝土会变得更加脆弱。
矿粉选择的注意事项选择适当的矿粉掺入混凝土也需要注意以下事项：•选择粒度适当的矿粉，过细或过粗的矿粉不适合作为混凝土掺合料。
•确定掺入量，掺入量过多可能会影响混凝土的性能。
•需要注意采购矿粉的厂家信誉度和产品质量，质量不过关的矿粉可能会对混凝土的性能产生不良影响。
矿粉是一种常见的混凝土掺合料，能够掺入混凝土中，调节混凝土的强度、耐久性和工作性能等，但是需要注意矿粉的选择、掺入量等问题。
希望本文能够对矿粉的掺入及影响有所认识。
混凝土中添加超细矿粉的效果及使用方法
混凝土中添加超细矿粉的效果及使用方法混凝土中添加超细矿粉的效果及使用方法概述：随着人们对可持续发展和环境保护意识的增强，传统混凝土的缺点逐渐引起人们的关注。
超细矿粉作为一种优质的混凝土添加剂，被广泛应用于混凝土工程中。
本文将探讨混凝土中添加超细矿粉的效果及其使用方法。
一、超细矿粉的定义和特点1. 超细矿粉的定义超细矿粉是指粒径在微米级别的矿物粉末，其细度远高于传统的矿物粉末。
常见的超细矿粉包括石英粉、石灰石粉、煤灰粉等。
2. 超细矿粉的特点超细矿粉具有以下几个特点：（1）颗粒细小：超细矿粉的颗粒细度一般在1-10微米之间，比传统矿物粉末更加细小。
（2）更高的活性：由于颗粒细小，超细矿粉具有更高的活性，可提高混凝土的性能。
（3）更好的充填性：超细矿粉具有较高的充填性，能够填充混凝土中的空隙，提高混凝土的致密性和耐久性。
（4）良好的胶凝作用：超细矿粉能够与水中的胶凝物质发生化学反应，形成水化产物，增强混凝土的强度和硬度。
二、添加超细矿粉的效果在混凝土中添加超细矿粉可以带来以下几个显著的效果：1. 提高混凝土的强度和耐久性超细矿粉的添加能够形成更多的水化产物，填充混凝土中的空隙，增加混凝土的致密性和硬度。
超细矿粉可以与水中的胶凝物质反应，形成强大的结晶体，提高混凝土的力学性能和耐久性。
2. 减少混凝土的收缩和裂缝在混凝土硬化过程中，水化产物的形成会引起混凝土的收缩。
添加超细矿粉能够填充混凝土的微观缺陷，阻碍混凝土的收缩，并有效减少混凝土的裂缝。
3. 提高混凝土的流动性和可泵性超细矿粉具有良好的充填性和流动性，可以增加混凝土的流动性，降低混凝土的黏稠性。
这不仅有利于混凝土施工的流动性，还可以提高混凝土的可泵性，使施工更加方便和高效。
4. 促进混凝土早期强度发展超细矿粉的添加可以提高混凝土的早期强度，加速混凝土的硬化和凝结反应，缩短混凝土的养护时间。
这对于一些需要早期开展施工的工程项目非常重要。
三、超细矿粉的使用方法1. 超细矿粉的掺量超细矿粉的掺量应根据具体工程的要求和设计要求进行调整，一般掺量为10-30%。
矿粉的试验研究及工程应用

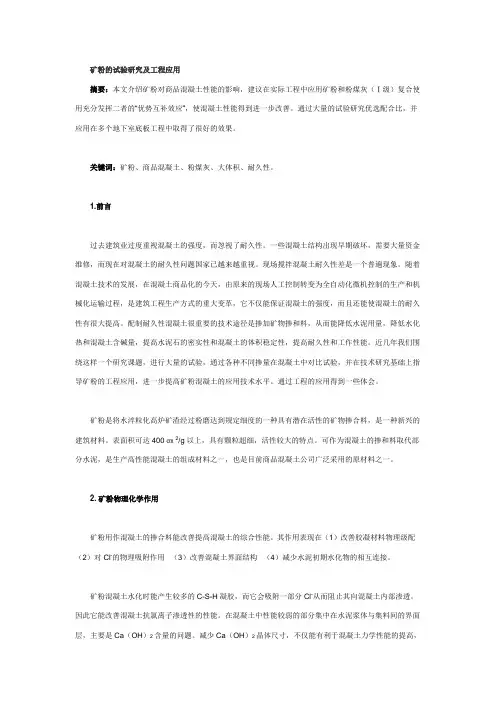

矿粉的试验研究及工程应用摘要：本文介绍矿粉对商品混凝土性能的影响，建议在实际工程中应用矿粉和粉煤灰（Ⅰ级）复合使用充分发挥二者的“优势互补效应”，使混凝土性能得到进一步改善。
通过大量的试验研究优选配合比，并应用在多个地下室底板工程中取得了很好的效果。
关键词：矿粉、商品混凝土、粉煤灰、大体积、耐久性。
1.前言过去建筑业过度重视混凝土的强度，而忽视了耐久性。
一些混凝土结构出现早期破坏，需要大量资金维修，而现在对混凝土的耐久性问题国家已越来越重视。
现场搅拌混凝土耐久性差是一个普遍现象。
随着混凝土技术的发展，在混凝土商品化的今天，由原来的现场人工控制转变为全自动化微机控制的生产和机械化运输过程，是建筑工程生产方式的重大变革，它不仅能保证混凝土的强度，而且还能使混凝土的耐久性有很大提高。
配制耐久性混凝土很重要的技术途径是掺加矿物掺和料，从而能降低水泥用量，降低水化热和混凝土含碱量，提高水泥石的密实性和混凝土的体积稳定性，提高耐久性和工作性能。
近几年我们围绕这样一个研究课题，进行大量的试验，通过各种不同掺量在混凝土中对比试验，并在技术研究基础上指导矿粉的工程应用，进一步提高矿粉混凝土的应用技术水平。
通过工程的应用得到一些体会。
矿粉是将水淬粒化高炉矿渣经过粉磨达到规定细度的一种具有潜在活性的矿物掺合料，是一种新兴的建筑材料。
表面积可达400㎝2/g以上，具有颗粒超细，活性较大的特点。
可作为混凝土的掺和料取代部分水泥，是生产高性能混凝土的组成材料之一，也是目前商品混凝土公司广泛采用的原材料之一。
2. 矿粉物理化学作用矿粉用作混凝土的掺合料能改善提高混凝土的综合性能。
其作用表现在（1）改善胶凝材料物理级配（2）对Cl-的物理吸附作用（3）改善混凝土界面结构（4）减少水泥初期水化物的相互连接。
矿粉混凝土水化时能产生较多的C-S-H凝胶，而它会吸附一部分Cl-从而阻止其向混凝土内部渗透。
因此它能改善混凝土抗氯离子渗透性的性能。
矿粉对商品混凝土性能的影响及注意要点研究
矿粉对商品混凝土性能的影响及注意要点研究引言矿渣粉也是目前商品混凝土生产企业广泛采用的原材料之一。
掺加矿物掺合料不但可以提高混凝土的和易性、流动性，抗压强度等多项性能，同时可以降低生产企业的材料成本提高生产效益。
尤其是利用矿渣粉和粉煤灰等活性混合材相复合，取代部分水泥。
目前，随着我国大型立磨矿粉技术的快速发展，大量细度在400～430m/kg的矿粉得到了广泛应用，矿粉替代水泥量达到40%以上。
现在，众多商品混凝土公司大量使用矿粉，但是由于单掺矿粉，容易导致混凝土发黏a板结，而通过与粉煤灰复配，可以改善混凝土的泵送性能，同时降低了混凝土的生产成本，并且通过次第水化和微集料效应，还改善了混凝土的结构和耐久性。
本文通过对水化热、收缩以及氯离子渗透的研究，指出矿粉和粉煤灰复掺40%～60%，能够有效保证混凝土的强度和耐久性。
1 实验材料及实验方法1.1 原材料水泥：P.O42.5水泥，28天抗压强度52Mpa；粉煤灰：I级粉煤灰；矿粉：S95级矿粉；砂：中砂，细度模数2.7，含泥量小于3.0%；石：5～25mm。
连续级配，含泥量小于0.5%；减水剂：北京成百星JSP-V萘系减水剂。
1.2 实验方法水化热测定参照GB2022-80进行，测得水化温升与时间的关系曲线；自由收缩是在干燥条件下测定25×25×285mm胶砂棒收缩率；氯离子渗透是采用美国ASTM C1202-97方法，记录6小时内通过Φ100×50mm的圆柱体试件的电量Q值，用来评价混凝土的密实程度和抵抗氯离子渗透能力。
2 实验结果与分析2.1 矿粉对水化热的影响在表1和图1中，从曲线2和3可知，掺矿粉的水泥水化速率要高于掺粉煤灰，出现最高温峰时间要早，且最高温峰较粉煤灰高，但是与纯水泥1相比，水化最高温升有了明显降低，这样可以避免由于水化温升导致混凝土内外温差而产生微裂纹；曲线2、3、5，替代水泥量为40%时，单掺矿粉、单掺粉煤灰和双掺矿粉和粉煤灰出现最高温峰时间差距不大。
矿粉在混凝土中应用
从表 7 试验结果可以看出：掺入矿粉后，混凝土的抗渗性能较基准混凝土有所增强。 由于矿粉等量取代水泥掺入，使混凝土结构中细小颗粒的数量增多，填充了混凝土中的空隙，混凝土密实度增加，有利于提高混凝土抗渗性能。 随着矿粉掺量的增加，混凝土的抗渗性能相对变差，这可能是由于矿粉的掺入，早期收缩有所增大，硬化时产生了一些微通道，使水渗透高度增加，不利于抗渗性能的提高。
3.3.2 收缩
采用接触法测定无约束和规定温湿度条件下硬化混凝土试件的收缩变形性能。 试件尺寸为100mm×100mm×515mm 的棱柱体，在卧式收缩仪上读取试件的长度，试验结果见表 8。
从表 8 试验结果可以看出：掺入矿粉后，混凝土 28d 塑性收缩较基准混凝土均有不同程度的增大。
1 试验原材料
矿粉： S95 级，其性能见表 1。
碎石： 5～25mm 连续级配碎石， 其主要性能见表 3。
外加剂：JC-2 高效标准型减水剂，掺量为 1.5%时，减水率为 21.8%。
2 试验配合比试验
用 C30 混凝土配合比见表 4。
3 试验结果与分析
采用表 4 混凝土配合比， 按 GB/T50080-2002《 普 通 混 凝 土 拌 合 物 性 能 试 验 方 法 标 准 》、GB/T50081-2002《普通混凝土力学性能试验方法标准》和 GB/T50082-2009《普通混凝土长期性能和耐久性能试验方法标准》 分别进行混凝土拌合物性能、力学性能、长期性能和耐久性能试验，如下所示。
3.1 混凝土拌合物性能
混凝土拌合物性能见表 5。
从表 5 可以看出，掺入矿粉能够有效改善混凝土的坍落度和流动性，具有一定的减水效果；在相同水灰比条件下，随着矿粉掺量的增加，混凝土出现泌水现象，粘聚性增强，和易性变差；掺入矿粉的混凝土较基准混凝土有一定的缓凝效果；随着矿粉掺入量的增加，其对凝结时间影响程度增加，效果比较显著。
混凝土中矿粉的作用
矿粉（mineral powder）是符合工程要求的石粉及其代用品的统称。
是将矿石粉碎加工后的产物，是矿石加工冶炼等的第一步骤，也是最重要的步骤之一。
矿粉的亲水系数是单位矿粉在同体积水（极性分子）中和同体积煤油（非极性分子）中的膨胀的体积之比值。
在公路工程中矿粉的亲水系数<1的矿粉叫碱性矿粉。
矿粉的作用：在混凝土中加入粉煤灰、矿粉等活性矿物掺合料,不仅可以解决这些工业废渣的再利用问题,有利于环境保护,还能够节约资源、降低能源消耗, 同时还能够改善混凝土的工作性、提高抗压强度和耐久性能。
利用活性矿物掺合料配制混凝土是近年来研究的热点之一, 但大部分商砼搅拌站在生产中,还是使用单掺或者不掺矿物掺合料的方法。
对几种矿物掺合料复合后的效果虽有研究,但应用的很少。
粉煤灰、矿粉是传统的工业废渣,属于火山灰质活性材料。
它们中含有较多的活性SiO2、活性Al2O3,能与Ca(OH)2 在常温下起化学反应生成稳定的水化硅酸钙和水化铝酸钙。
这些成分有助于混合料的硬化，增加强度。
此外，粉煤灰、矿粉中存在大量球形玻璃状颗粒，这些颗粒是拌和物和易性得以改善的主要原因。
同时粉煤灰、矿粉的粒度比水泥颗粒的小，能够填充于水泥颗粒的空隙，构成最密堆积,有利于强度的发展。
每种矿物掺合料都有其自身的特点, 在制作混凝土时应充分发挥其各自的优势,充分利用粉煤灰和矿粉之间良好的技术耦合性,即充分利用粉煤灰的玻璃球状形貌效应以及火山灰效应、矿粉的填充效应和良好的活性, 发挥二者之间的综合功能，使混凝土达到性优价廉。
混凝土生产中使用粉煤灰和矿粉, 能有效保护环境的同时改善混凝土工作性,降低混凝土成本。
研究了不同比例的粉煤灰、矿粉单掺及双掺对混凝土工作性和各龄期强度的影响。
发现掺入粉煤灰、矿粉后混凝土工作性有显著改善, 早期强度(7d)增长率较低, 中期强度增长较快, 后期强度还有较大的增长空间。
比较了粉煤灰、矿粉单掺时混凝土各项性能的差异。
粉煤灰和矿粉加在混凝土中是起什么作用的？
粉煤灰、矿粉等在混凝土中起的作用主要是增加混凝土的和易性，增加混凝土的干缩性、抗
裂性，调节混凝土强度等级，在混凝土拌合时掺入天然的或人工的能改善混凝土性能的粉状矿物质，而且耐腐蚀，早期强度高。
简介：
矿粉：主要化学组分为CaO Si02、AI2O3、Fe2O3等。
在混凝土中的作用有：减少水泥用量、改善混凝土的工作性、降低水化热、增进后期强度、改善混凝土的内部结构，提高抗渗和抗腐蚀能力。
混凝土掺入磨细矿粉后能延缓胶凝材料的水化速度，使混凝土的凝结时间延长，这一性质对高温季节混凝土的输送和施工有利。
粉煤灰：是从煤燃烧后的烟气中收捕下来的细灰，粉煤灰是燃煤电厂排出的主要固体废物。
我国火电厂粉煤灰的主要氧化物组成为：Si02、AI2O3、FeO、Fe2O3、CaO、Ti02等。
在混凝土中掺加粉煤灰节约了大量的水泥和细骨料；减少了用水量；改善了混凝土拌和物的
和易性；增强混凝土的可泵性；减少了混凝土的徐变；减少水化热、热能膨胀性；提高混凝土抗渗能力。
混凝土中掺加矿粉的好处
1. 水泥的细度很大，水化完成后收缩也是比较大的，混凝土中的粗骨料可以约束收缩，
减小混凝土开裂；如果在混凝土中掺入过多的水泥，粗骨料的约束收缩作用下降，
混凝土内部裂缝会增多，结构出现破坏，强度降低。
2. 掺了矿粉有的混凝土强度7d可以达到设计强度的100%。
也就是掺矿粉的龄期可以大大缩
短。
3. 掺矿粉不是一味的的好处，掺了太多，会使得外加剂粘度太大。
4. 矿粉的保水性较差，遇上一些细度不达标的矿粉用于混凝土中，会产生严重的离析、
泌水。
矿粉在混凝土中的反应机理
矿粉在混凝土中的反应机理
矿粉是一种由粉煤灰或硅酸盐等矿物质组成的细粉末。
在混凝土中，矿粉可以通过以下几个方面发挥作用：
1. 起填充作用：矿粉可以填充混凝土中的孔隙，减小混凝土的孔隙率，提高混凝土的致密性和密实性。
2. 增强水化反应：矿粉中的活性矿物质能够与水分发生反应，产生水化产物，从而参与混凝土的水化反应。
这些水化产物可以填充孔隙并提高混凝土的强度和耐久性。
3. 形成新的水化产物：矿粉中的活性矿物质可以与水化产物发生反应，生成新的水化产物，例如硅酸钙水化物、硅酸铝钙水化物等，这些新的水化产物能够填充孔隙并提高混凝土的强度。
4. 减缓水化反应：矿粉中的矿物质可以与混凝土中的水化产物反应，降低混凝土的水化速率，从而改善混凝土的延迟水化性能。
总之，矿粉在混凝土中通过填充孔隙、参与水化反应、形成新的水化产物等方式发挥作用，从而改善混凝土的力学性能、耐久性和延迟水化性能。
