矿粉在商品混凝土应用中之必读六点
粉煤灰和矿渣在商品混凝土中的应用
二、粉煤灰对混凝土性能的影响
1、粉煤灰对混凝土工作性能和力学性能的 影响 1)粉煤灰能够改善混凝土和易性。 2)加入粉煤灰后，混凝土的泵送性能得到 很大改善，通过加入粉煤灰可以实现混凝土长 距离泵送。 3)由于粉煤灰混凝土的水泥用量较少，凝 结时间延长。 4)粉煤灰混凝土的早期强度低，后期强度 高。
4. 复掺时，针对不同等级粉煤灰，选择合 适的复合比例。 矿渣粉在预拌混凝土搅拌站使用时，常 与粉煤灰复合使用。这是因为，其一，粉煤灰 比矿粉更为廉价，单掺矿粉对混凝土成本不利。 虽然单掺粉煤灰可以大幅度降低成本，但掺量 受到较大限制；其二，充分利用二者的“优势 互补”，改善混凝土性能。
1) 矿渣粉与Ⅱ级粉煤灰复合。矿粉与Ⅱ 级粉煤灰复合使用时，粉煤灰的取代量宜控 制在15％以内，矿粉宜控制在30％以内。在 条件允许的情况下，应尽可能多用矿粉，降 低Ⅱ级粉煤灰质量波动给混凝土带来的不利 影响。其实这种配制混凝土的原则适应于任 何原材料。也就是说，质量差或质量稳定性 差的原材料不得不用时，应在充分试验的基 础上，在条件允许的前提下尽可能少用。另 外，由于Ⅱ级粉煤灰和矿渣粉同样具有增加 混凝土粘度的趋势，因此不宜配制高强混凝 土。
3. 无论单掺和复掺，均应事先了解水泥中 掺合料数量和种类 除Ⅰ型硅酸盐水泥P.Ⅰ外，其他种类水泥 中均掺有一定量的混合材，有些水泥混合材的 掺量还很高，混合材的种类也很多，比如：石 灰石、粒化高炉矿渣、粉煤灰、火山灰、窑灰、 燃烧后的煤矸石等，因此在使用矿渣粉或其它 种类掺合料时，无论单掺时的掺量或复掺时的 总量控制，均应考虑水泥中混合材的种类和掺 量，以防对混凝土性能产生不利影响。
4、 矿粉是水淬粒化高炉矿渣经粉磨后达 到规定细度的一种粉体材料。矿渣作为混合材 在水泥中应用非常广泛，但矿粉在商品混凝土 中的应用要比粉煤灰要晚一些，主要因为矿渣 的细磨技术是近几年才在我国得到迅速发展起 来的。 随着矿渣磨细技术的不断发展，矿渣被磨 至相应细度的能耗越来越低，并且细度也很容 易达到400m2/kg以上。 5、商品混凝土胶凝材料体系正由“水泥”、 “水泥+粉煤灰”向“水泥+粉煤灰+矿粉”体 系转变。
超细矿粉对混凝土性能的影响以及使用中应注意的问题

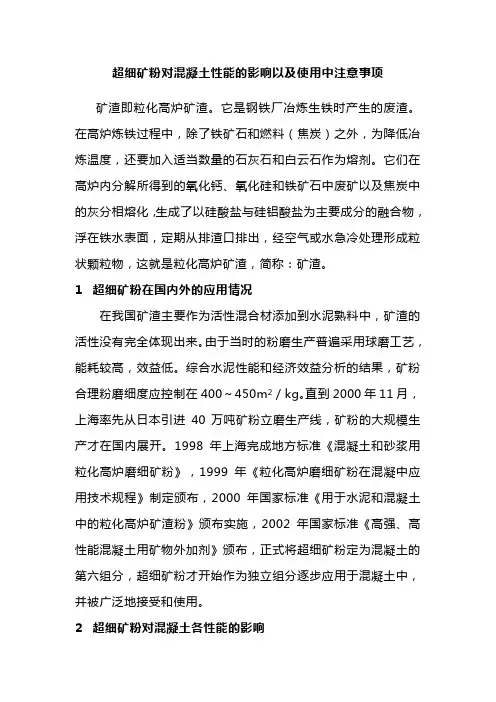

超细矿粉对混凝土性能的影响以及使用中注意事项矿渣即粒化高炉矿渣。
它是钢铁厂冶炼生铁时产生的废渣。
在高炉炼铁过程中，除了铁矿石和燃料（焦炭）之外，为降低冶炼温度，还要加入适当数量的石灰石和白云石作为熔剂。
它们在高炉内分解所得到的氧化钙、氧化硅和铁矿石中废矿以及焦炭中的灰分相熔化，生成了以硅酸盐与硅铝酸盐为主要成分的融合物，浮在铁水表面，定期从排渣口排出，经空气或水急冷处理形成粒状颗粒物，这就是粒化高炉矿渣，简称：矿渣。
1 超细矿粉在国内外的应用情况在我国矿渣主要作为活性混合材添加到水泥熟料中，矿渣的活性没有完全体现出来。
由于当时的粉磨生产普遍采用球磨工艺，能耗较高，效益低。
综合水泥性能和经济效益分析的结果，矿粉合理粉磨细度应控制在400～450m2／kg。
直到2000年11月，上海率先从日本引进40万吨矿粉立磨生产线，矿粉的大规模生产才在国内展开。
1998年上海完成地方标准《混凝土和砂浆用粒化高炉磨细矿粉》，1999年《粒化高炉磨细矿粉在混凝中应用技术规程》制定颁布，2000年国家标准《用于水泥和混凝土中的粒化高炉矿渣粉》颁布实施，2002年国家标准《高强、高性能混凝土用矿物外加剂》颁布，正式将超细矿粉定为混凝土的第六组分，超细矿粉才开始作为独立组分逐步应用于混凝土中，并被广泛地接受和使用。
2 超细矿粉对混凝土各性能的影响2.1 超细矿粉和粉煤灰复合掺用时对混凝土的强度及工作性的影响。
单掺矿粉一般掺量为30％，如果是大体积混凝土可以控制到50％。
但由于单掺矿粉混凝土粘性变大，不利于施工，因此，一般混凝土搅拌站是将矿粉和粉煤灰双掺使用，粉煤灰的掺量为2 0％左右，矿粉的掺量为20％～30％。
通过双掺可以改善混凝土的许多性能，比如说工作性，因为矿粉的粘性好，可以减少由于单掺粉煤灰而引起的混凝土坍落度损失以及泌水和离析等问题，还可以通过矿粉后期强度的增大来补充由于单掺粉煤灰而引起的混凝土28d强度的降低，起到强度互补的作用。
矿粉对混凝土性能的影响
矿粉对混凝土性能的影响矿粉是指以煤炭、石灰石、钢铁渣等为原材料进行磨磨制成的细粉，是一种常见的混凝土掺合料。
矿粉掺入混凝土中，能够调节混凝土的性能，包括提高强度和耐久性、改善混凝土的工作性能等。
本文将介绍矿粉对混凝土性能的影响。
矿粉掺入混凝土的好处矿粉能够掺入混凝土中的好处包括：•矿粉可以填充混凝土内部的微孔和毛细孔，提高混凝土密实度，从而增加混凝土的强度和耐久性。
•矿粉中的微粒子可以使混凝土中的水泥水化反应更加充分，提高混凝土的强度。
•矿粉可以调节混凝土的工作性能，比如提高混凝土的抗裂性能、改善混凝土的流动性和坍落度等。
矿粉掺量对混凝土性能的影响矿粉的掺入量对混凝土的性能有很大的影响。
以下是矿粉掺入不同量对混凝土性能的影响。
强度矿粉的掺入对混凝土的强度有影响，当矿粉的掺入量不超过30%时，混凝土的强度会有所提高。
但是如果掺入量过多，混凝土的强度就会下降。
耐久性矿粉的掺入可以提高混凝土的耐久性。
矿粉能填补混凝土中的孔隙和细缝，减少混凝土中的水分渗透，从而减少混凝土的龟裂和腐蚀现象。
工作性能矿粉的掺入可以改善混凝土的工作性能，对混凝土的流动性、坍落度和抗裂性能等均有所改善。
但是，如果掺入量过多，混凝土的流动性会受到影响，难以进行施工，并且混凝土会变得更加脆弱。
矿粉选择的注意事项选择适当的矿粉掺入混凝土也需要注意以下事项：•选择粒度适当的矿粉，过细或过粗的矿粉不适合作为混凝土掺合料。
•确定掺入量，掺入量过多可能会影响混凝土的性能。
•需要注意采购矿粉的厂家信誉度和产品质量，质量不过关的矿粉可能会对混凝土的性能产生不良影响。
矿粉是一种常见的混凝土掺合料，能够掺入混凝土中，调节混凝土的强度、耐久性和工作性能等，但是需要注意矿粉的选择、掺入量等问题。
希望本文能够对矿粉的掺入及影响有所认识。
浅谈矿粉对商品混凝土性能的影响及注意事项
浅谈矿粉对商品混凝土性能的影响及注意事项0 引言矿渣粉是指在高炉冶炼生铁时，所得以硅酸盐与铝酸盐为主要成分的熔融物，淬冷成粒后，经干燥、粉磨(或添加少量石膏一起粉磨)达到相当比表面积且符合相应活性指数，具有潜在水硬性的粉体。
它与普通硅酸盐水泥有着非常相近的化学组成：如CaO、SiO2、Al2O3、MgO,并能在水中硬化具有强度。
矿渣粉也是目前商品混凝土生产企业广泛采用的原材料之一。
掺加矿物掺合料不但可以提高混凝土的和易性、流动性，抗压强度等多项性能，同时可以降低生产企业的材料成本提高生产效益。
尤其是利用矿渣粉和粉煤灰等活性混合材相复合,取代部分水泥。
1 矿粉对商品混凝土性能的作用1.1 混凝土原材料试验结果(1)水泥。
选用华润水泥(漳平)有限公司生产的普通硅酸盐水泥，其等级为42.5 级。
(2)细集料。
选用漳州生产的细集料，主要就是天然河砂。
在进行混合拌制的时候，一定要充分考虑颗粒级配，这样才可以保证混合料质量达标。
(3)粗集料。
选用同安生产的粗集料，主要就是碎石，其粒径在5~31.5mm 之间。
(4)粉煤灰。
选用厦门嵩能粉煤灰开发有限公司生产的F 类Ⅱ级粉煤灰。
(5)矿渣粉。
选用三钢集团(龙海)矿微粉有限公司生产的S95 级矿渣粉。
矿渣粉试验结果见表6 所示。
(6)减水剂(缓凝高效减水剂)。
选用广东红墙新材料股份有限公司生产的CSP-2 级减水剂。
根据上述结果分析如下：(1)水胶比0.50 时，矿渣粉掺量不同(2)水胶比0.40 时，矿渣粉掺量不同在水胶比为0.40、0.50 时，随着矿渣粉掺量的不断增加，混凝土7d 强度变化较大;25d、60d 的强度变化不大。
1.2 矿粉对商品混凝土的作用(1)矿粉对商品混凝土强度的作用。
通过试验表明，当矿粉等量取代水泥的时候，随着矿粉掺量的不断增加，混凝土早期强度会有所下降，而对28d 的强度影响也不大，对60d基本没影响。
(2)矿粉对商品混凝土耐久性的作用。
矿粉对商品混凝土性能的影响及注意要点研究
矿粉对商品混凝土性能的影响及注意要点研究引言矿渣粉也是目前商品混凝土生产企业广泛采用的原材料之一。
掺加矿物掺合料不但可以提高混凝土的和易性、流动性，抗压强度等多项性能，同时可以降低生产企业的材料成本提高生产效益。
尤其是利用矿渣粉和粉煤灰等活性混合材相复合，取代部分水泥。
目前，随着我国大型立磨矿粉技术的快速发展，大量细度在400～430m/kg的矿粉得到了广泛应用，矿粉替代水泥量达到40%以上。
现在，众多商品混凝土公司大量使用矿粉，但是由于单掺矿粉，容易导致混凝土发黏a板结，而通过与粉煤灰复配，可以改善混凝土的泵送性能，同时降低了混凝土的生产成本，并且通过次第水化和微集料效应，还改善了混凝土的结构和耐久性。
本文通过对水化热、收缩以及氯离子渗透的研究，指出矿粉和粉煤灰复掺40%～60%，能够有效保证混凝土的强度和耐久性。
1 实验材料及实验方法1.1 原材料水泥：P.O42.5水泥，28天抗压强度52Mpa；粉煤灰：I级粉煤灰；矿粉：S95级矿粉；砂：中砂，细度模数2.7，含泥量小于3.0%；石：5～25mm。
连续级配，含泥量小于0.5%；减水剂：北京成百星JSP-V萘系减水剂。
1.2 实验方法水化热测定参照GB2022-80进行，测得水化温升与时间的关系曲线；自由收缩是在干燥条件下测定25×25×285mm胶砂棒收缩率；氯离子渗透是采用美国ASTM C1202-97方法，记录6小时内通过Φ100×50mm的圆柱体试件的电量Q值，用来评价混凝土的密实程度和抵抗氯离子渗透能力。
2 实验结果与分析2.1 矿粉对水化热的影响在表1和图1中，从曲线2和3可知，掺矿粉的水泥水化速率要高于掺粉煤灰，出现最高温峰时间要早，且最高温峰较粉煤灰高，但是与纯水泥1相比，水化最高温升有了明显降低，这样可以避免由于水化温升导致混凝土内外温差而产生微裂纹；曲线2、3、5，替代水泥量为40%时，单掺矿粉、单掺粉煤灰和双掺矿粉和粉煤灰出现最高温峰时间差距不大。
矿粉在混凝土中应用
从表 7 试验结果可以看出：掺入矿粉后，混凝土的抗渗性能较基准混凝土有所增强。 由于矿粉等量取代水泥掺入，使混凝土结构中细小颗粒的数量增多，填充了混凝土中的空隙，混凝土密实度增加，有利于提高混凝土抗渗性能。 随着矿粉掺量的增加，混凝土的抗渗性能相对变差，这可能是由于矿粉的掺入，早期收缩有所增大，硬化时产生了一些微通道，使水渗透高度增加，不利于抗渗性能的提高。
3.3.2 收缩
采用接触法测定无约束和规定温湿度条件下硬化混凝土试件的收缩变形性能。 试件尺寸为100mm×100mm×515mm 的棱柱体，在卧式收缩仪上读取试件的长度，试验结果见表 8。
从表 8 试验结果可以看出：掺入矿粉后，混凝土 28d 塑性收缩较基准混凝土均有不同程度的增大。
1 试验原材料
矿粉： S95 级，其性能见表 1。
碎石： 5～25mm 连续级配碎石， 其主要性能见表 3。
外加剂：JC-2 高效标准型减水剂，掺量为 1.5%时，减水率为 21.8%。
2 试验配合比试验
用 C30 混凝土配合比见表 4。
3 试验结果与分析
采用表 4 混凝土配合比， 按 GB/T50080-2002《 普 通 混 凝 土 拌 合 物 性 能 试 验 方 法 标 准 》、GB/T50081-2002《普通混凝土力学性能试验方法标准》和 GB/T50082-2009《普通混凝土长期性能和耐久性能试验方法标准》 分别进行混凝土拌合物性能、力学性能、长期性能和耐久性能试验，如下所示。
3.1 混凝土拌合物性能
混凝土拌合物性能见表 5。
从表 5 可以看出，掺入矿粉能够有效改善混凝土的坍落度和流动性，具有一定的减水效果；在相同水灰比条件下，随着矿粉掺量的增加，混凝土出现泌水现象，粘聚性增强，和易性变差；掺入矿粉的混凝土较基准混凝土有一定的缓凝效果；随着矿粉掺入量的增加，其对凝结时间影响程度增加，效果比较显著。
矿粉在混凝土原料用量的比例
矿粉在混凝土原料用量的比例1. 引言混凝土是一种广泛应用于建筑和基础设施领域的重要材料。
它由水泥、砂子、骨料和适量的水按一定比例混合而成。
然而，为了改善混凝土的性能和可持续性，添加剂被引入到混凝土配方中。
其中之一就是矿粉。
矿粉是一种颗粒细小的工业废弃物或天然矿石经过加工得到的细粉末。
它具有较高的活性和细度，可以在混凝土中起到填充、充实和增强作用。
本文将探讨矿粉在混凝土原料中使用的比例对混凝土性能的影响。
2. 矿粉在混凝土中的作用2.1 填充作用矿粉可以填充混凝土中骨料之间的空隙，提高密实度和抗渗透性。
由于其较小的颗粒尺寸，矿粉可以填补骨料之间较大空隙，使得混凝土更加致密。
这种填充作用可以减少混凝土中的孔隙率，提高混凝土的抗渗透性和耐久性。
2.2 充实作用矿粉在混凝土中可以充实骨料和水泥石之间的空隙，增加混凝土的致密度和强度。
矿粉具有较高的活性，可以与水泥中的水化产物反应，形成新的胶体物质，填充空隙并增强混凝土的内聚力。
这种充实作用可以提高混凝土的抗压强度和抗拉强度。
2.3 增强作用矿粉还可以在混凝土中起到增强材料的作用。
由于其较高活性和细度，矿粉能够与水泥胶体反应生成新的水化产物，并与骨料表面发生相互作用，形成一层薄而均匀的涂层。
这种涂层能够增加骨料与水泥胶体之间的黏结力，并提高混凝土的整体强度和耐久性。
3. 矿粉使用比例对混凝土性能的影响矿粉在混凝土中的使用比例对混凝土性能有着重要的影响。
以下将从强度、抗渗透性和可持续性三个方面进行分析。
3.1 强度矿粉的添加可以显著提高混凝土的强度。
适量添加矿粉可以填补混凝土中的空隙，增加水泥胶体与骨料之间的黏结力，从而提高混凝土的抗压强度和抗拉强度。
然而，当矿粉使用比例过高时，可能会导致混凝土强度下降。
因此，在实际应用中需要根据具体情况选择合适数量的矿粉。
3.2 抗渗透性矿粉的添加可以显著提高混凝土的抗渗透性。
填充和充实作用使得混凝土更加致密，孔隙率降低，从而有效阻止水分渗透。
混凝土中添加矿粉的原理与效果
混凝土中添加矿粉的原理与效果一、前言混凝土是建筑工程中最重要的材料之一，其性能直接影响着建筑物的质量和使用寿命。
而矿粉是一种非常重要的混凝土掺合料，可以提高混凝土的力学性能、耐久性、细观结构和环保性能等方面。
本文将详细介绍混凝土中添加矿粉的原理和效果。
二、矿粉的定义和分类矿粉是指在矿物加工和选矿过程中产生的细粉末状物质，其颗粒大小小于80微米。
矿粉的主要成分是硅酸盐矿物和氧化物。
根据其来源和性质，矿粉可以分为煤矸石矿粉、矿山矿粉、冶金矿粉、钢铁矿粉、水泥矿粉等多种类型。
三、矿粉的物理和化学特性(一)颗粒形态和大小矿粉的颗粒形态和大小对混凝土性能的影响较大。
颗粒过大会增加混凝土的孔隙率，从而降低强度和耐久性；颗粒过小会使混凝土的流动性变差，难以形成良好的细观结构。
(二)化学成分矿粉的化学成分对混凝土的性能影响较大。
硅酸盐矿物可以与水化产物反应生成胶凝体，提高混凝土的强度和耐久性；氧化物可以促进水化反应，加速混凝土的早期强度发展。
(三)表面性质矿粉的表面性质对混凝土的流动性、分散性和粘聚性等方面有影响。
表面亲水的矿粉可以改善混凝土的流动性，减少分散剂的使用量；表面亲油的矿粉则可以增加混凝土的粘聚性，提高抗裂性。
四、混凝土中添加矿粉的原理(一)填充效应矿粉的加入可以填补混凝土中的细孔隙和微观空隙，改善混凝土的致密性和抗渗性。
同时，矿粉可以与水泥胶凝体反应生成新的水化产物，填充混凝土中的孔隙，提高混凝土的强度和耐久性。
(二)催化效应矿粉中含有的硅酸盐矿物可以与水泥中的Ca(OH)2反应生成新的水化产物，加速混凝土的水化反应，提高混凝土的早期强度和长期强度。
此外，矿粉中的氧化物可以促进水化反应，加快混凝土的固化速度。
(三)微观结构效应矿粉的加入可以改善混凝土的细观结构，提高混凝土的力学性能和耐久性。
矿粉中的细小颗粒可以填补混凝土中的毛细孔隙，形成致密的细观结构，提高混凝土的抗渗性和耐久性。
五、混凝土中添加不同类型矿粉的效果(一)水泥矿粉水泥矿粉主要由水泥生产过程中的废料产生，其主要成分为二氧化硅、氧化铁、铝酸盐等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿粉在商品混凝土应用中之必读六点
掺加矿粉的混凝土具有后期强度得到提高，耐久性在很大程度上得到改善，相应减少水泥用量，降低生产成本等优点，使得矿粉广泛应用于商品混凝土中。
为了更好地发挥矿粉在混凝土中应用的优势，减少问题，避免事故，以下是在商品混凝土应用过程中的几点建议，供大家参考。
1、加强矿粉复检工作，严格控制矿粉的细度
一旦矿粉细度大幅度降低，会给混凝土带来很多问题，如：粘聚性下降，出现离析和泌水；凝结时间延长；早期强度降低，甚至28d强度也会不同程度降低等。
大型立磨矿渣粉生产线生产工艺先进，生产的矿粉的细度非常稳定。
但球磨机生产矿粉的细度难以长期稳定。
因此，在使用球磨矿粉时应加强检测，严格控制矿粉的细度。
矿粉一般需复检活性指数与流动度比，但这两项指标与检验用的水泥有很大的关系，同一矿粉采用不同对比水泥时，检验出的结果会有很大的不同；即使采用同一水泥，由于批次不同，结果有可能也不同。
所以商品混凝土企业应该用实际使用的水泥作对比，并且多试验多分析，特别是在选用不同厂家生产的水泥前，必须先用该水泥作对比水泥进行试验。
2、注意矿粉掺量
矿粉掺量对混凝土凝结时间和混凝土粘聚性有着重要影响，过大的掺量在实际应用中会产生很多问题，应根据工程进度、强度等级、结构特点、气候状况等的不同，合理地确定矿粉掺量。
单掺矿粉时，以30%～40%为宜。
大体积混凝土可增至50%以上，以达到明显降低水化热的目的。
复掺时，总取代量不宜超过50%。
粉煤灰控制在20%以内，矿粉控制在30%以内。
初期使用时，最好粉煤灰控制在10%以内，矿粉控制在20%以内，大体积混凝土可适当放宽。
3、复掺时，针对不同等级粉煤灰，选择合适的复合比例
矿粉在商品混凝土搅拌站使用时，常与粉煤灰复合使用。
这是因为粉煤灰比矿粉更为廉价，单掺矿粉对混凝土成本不利。
虽然单掺粉煤灰可以大幅度降低成本，但掺量受到较大限制；另外，矿粉和粉煤灰复配时能充分利用二者的“优势互补”，改善混凝土性能。
矿粉与II级粉煤灰复合：矿粉与II级粉煤灰复合使用时，粉煤灰的取代量宜控制在15%以内，矿粉宜控制在30%以内。
II级粉煤灰的质量稳定性很差，给配制混凝土带来很多不便。
而矿粉的质量稳定性远好于II级粉煤灰，在条件允许的情况下，应尽可能多用矿粉，降低II级粉煤灰质量波动给混凝土带来的不利影响。
另外，由于II级粉煤灰和矿粉同样具有增加混凝土粘度的趋势，因此不宜配制高强混凝土。
矿粉与I级粉煤灰复合：粉煤灰可控制在20%以内，矿粉可以控制在40%以内，它们之间的比例可以根据不同强度等级，不同技术要求进行调整。
4、注意矿粉（或矿粉和粉煤灰复掺）混凝土的养护
当养护温度适宜、湿度较大时，混凝土中水分蒸发少，水化充分，孔隙率及孔隙平均尺寸减小。
同时由于水化产物阻隔了水分子通道，使得开口孔隙数量减少，可发挥“储备”作用的闭合孔数量增加。
因此，建立良好的养护制度有利于提高混凝土的抗冻性能。
矿粉（或矿粉和粉煤灰复掺）混凝土对养护条件要求更为苛刻。
因此商品混凝土搅拌站技术人员应加强与施工方沟通，确保混凝土的养护条件。
受施工进度、结构形式、养护手段和人员素质等方面因素的影响，混凝土的养护经常得不到重视。
特别是竖向结构，如剪力墙、柱等，由于不
便养护，一些单位只是涂刷养护剂，而养护剂的效果很难在短期验证，使混凝土的养护出现不少问题。
在矿粉或矿粉和粉煤灰复合掺加的情况下，更需要加强养护，只有充分养护才能发挥掺合料的作用。
当然在施工中也见到过较好的养护方法，方法简单，且效果很好，值得借鉴。
例如，由于竖向结构不便蓄水养护，在拆模后就由专人负责一遍又一遍地用喷雾器在墙上喷水，这样既能长期保持混凝土表面的湿度，又节约用水，还减少了因养护用水四处流淌影响施工。
5、注意调整混凝土的凝结时间
矿粉对混凝土的凝结时间与不掺矿粉的普通混凝土相比，具有一定缓凝效果。
因此，应注意调整混凝土的凝结时间，特别是日平均温度不足10℃时，应调整混凝土配合比，控制混凝土中的矿粉掺量和使用早强型减水剂。
6、注意混凝土用水量的调整
用水量对混凝土强度以及抗盐碱侵蚀、抗渗、抗钢筋锈蚀、抗碳化侵蚀等耐久性方面都有很重要的影响。
矿粉与高效减水剂复合使用时，具有辅助减水的功能，与只掺高效减水剂的普通水泥的混凝土相比，在保证混凝土初始坍落度相同的情况下，可以减少用水量。
矿粉用作混凝土的掺合料能改善提高混凝土的综合性能，但如果使用矿粉的方法不合理，不但不能达到预期效果，反而会起到反作用。
所以，应该合理地应用矿粉，最大限度地发挥矿粉在商品混凝土中的作用。
