锅炉引风机安装作业指导书
引风机作业指导书
四川电建三公司作业指导书名称：#3锅炉引风机安装编号：批准：审核：校核：编制：目录1、编制依据〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃22、工程概况〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃23、施工准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃24、施工步骤及技术要求〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃45、质量保证措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃76、安全文明施工〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃87、附图〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃9一、编制依据成都电力机械厂《AN静叶可调轴流通风机使用说明书》《电力建设施工及验收技术规范》锅炉机组篇《火电施工质量检验及评定标准》锅炉篇《电力建设安全工作规程》（火力发电厂部分）二、工程概况：广安电厂二期工程#3炉配备2台AN静叶可调轴流通风机，AN静叶可调轴流通风机是根据脉动原理进行工作，叶轮上游和下游的静压力几乎相等，当流体通过叶轮时，传递给流体的能量主要是指在叶轮下游的以动能形式出现的有用的能量。
流体从叶轮流出的是涡流,可由安装在叶轮下游的后导叶直接流入相连接的扩压器,使全部动能转换成所需要的静压。
风机主要由：进气箱、进口集流器、进口导叶调节器、进口集流器、机壳及后导叶、转子（带滚动轴承）、扩压器组成；进气箱内设有导流板，以提高气流的均匀性；沿径向布臵的后导叶既可稳定和引导通过叶轮后的气流沿轴向流动，还可以连接外壳与芯筒，并使之同心对中。
叶轮为钢板压型焊接结构，由于其叶片具有比较理想的空气动力学特性，因而不仅有较高的气动效率，而且还具有很好的耐磨性。

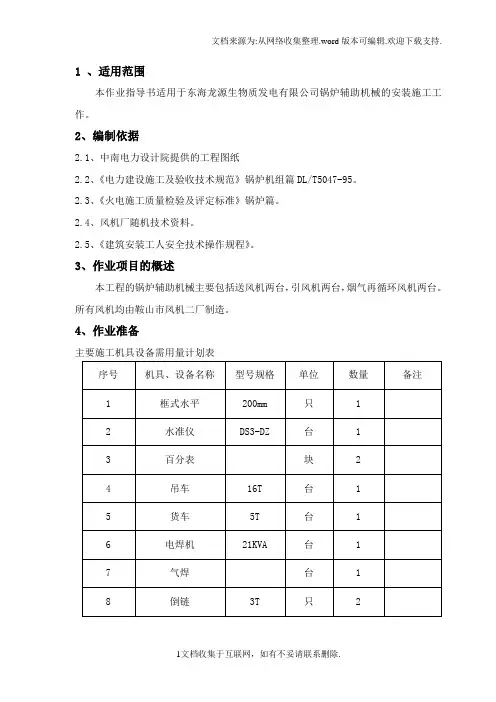

锅炉辅机安装作业指导书
1 、适用范围本作业指导书适用于东海龙源生物质发电有限公司锅炉辅助机械的安装施工工作。
2、编制依据2.1、中南电力设计院提供的工程图纸2.2、《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-95。
2.3、《火电施工质量检验及评定标准》锅炉篇。
2.4、风机厂随机技术资料。
2.5、《建筑安装工人安全技术操作规程》。
3、作业项目的概述本工程的锅炉辅助机械主要包括送风机两台，引风机两台，烟气再循环风机两台。
所有风机均由鞍山市风机二厂制造。
4、作业准备主要施工机具设备需用量计划表5、作业具备的条件5.1设备基础经验收合格。
5.2施工用机具、设备应处于完好状态。
5.3施工图纸和设备的供应应满足连续施工的要求。
5.4施工场地道路应畅通，确保设备和材料能够运输到位，现场照明满足施工要求。
6、作业顺序7.1设备开箱检查、验收设备开箱时，应在建设单位、总包、制造单位及监理等有关人员参加下，按下列项目进行检查，并应作出记录。
，并应与设计相符。
，叶轮旋转方向及叶片弯曲方向应与设计相符。
，砂眼、漏焊、碰伤、变形等缺陷。
，无变形、损伤、动作灵活，同步。
7.2风机本体安装，其标高及纵横中心线等的允许偏差如下表，基础上表面应凿好毛面和清除杂物污垢，在施工中不得使基础表面沾染油污。
，纵横水平方向垫铁与混凝土的接触面应均匀，且不小于75%。
，斜度为1:10，垫铁表面应平整，垫铁之间及垫铁与框架之间接触应良好。
,，在能放稳和不影响二次灌浆的情况下尽量靠近地脚螺栓。
，平垫铁放在下面，斜垫铁放在上面，总厚度不大于50mm，外漏10~20 mm，接触面积占总面积的75%。
，螺纹部分应涂油脂。
，且地脚螺栓底端不应与孔底、孔壁相碰.，以风机轴承座转子中心为基准，调整其标高及纵横中心线，同时以转子的轴线为基准调整风机的水平度。
,通过用百分表测量液力偶合器半联轴器的圆周及靠近液力偶合器半联轴器端面来调整两半联轴器的同轴度及平行度，同轴度允差为0.05mm，联轴器端面平行度允差为0.05 mm。

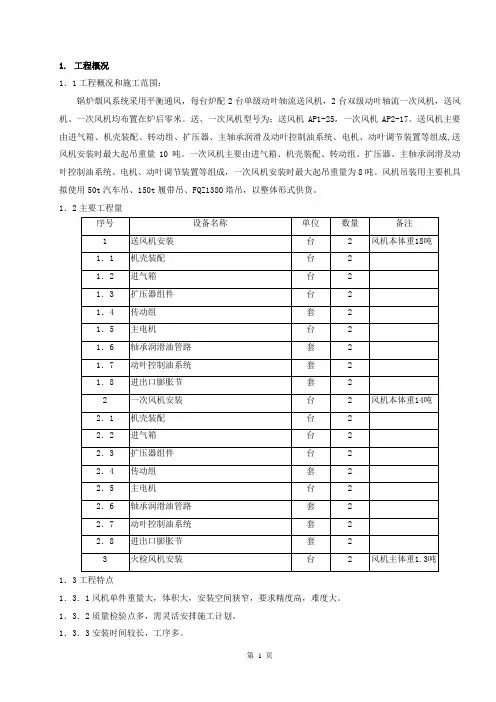

锅炉安装作业指导书之送、一次、火检风机安装
1.工程概况1．1工程概况和施工范围：锅炉烟风系统采用平衡通风，每台炉配2台单级动叶轴流送风机，2台双级动叶轴流一次风机，送风机、一次风机均布置在炉后零米。
送、一次风机型号为：送风机AP1-25，一次风机AP2-17。
送风机主要由进气箱、机壳装配、转动组、扩压器、主轴承润滑及动叶控制油系统、电机、动叶调节装置等组成,送风机安装时最大起吊重量10吨。
一次风机主要由进气箱、机壳装配、转动组、扩压器、主轴承润滑及动叶控制油系统、电机、动叶调节装置等组成，一次风机安装时最大起吊重量为8吨。
风机吊装用主要机具拟使用50t汽车吊、150t履带吊、FQZ1380塔吊，以整体形式供货。
1．2主要工程量1．3工程特点1．3．1风机单件重量大，体积大，安装空间狭窄，要求精度高，难度大。
1．3．2质量检验点多，需灵活安排施工计划。
1．3．3安装时间较长，工序多。
1．3．4现场多方施工，交叉作业多。
1．4特殊设备的名称、质量及几何尺寸送、一次风机机壳装配是本次送、一次风机安装的主要部件，其几何尺寸分别为：送风机πr2b=π14002×2450mm，重心为轴承机壳的几何中心，总重量为10000Kg,一次风机πr2b=π10402×1040mm，重心为轴承机壳的几何中心，总重量为8000Kg。
2.编写依据2．1南阳天益发电有限责任公司三号机组主体土建及安装工程《施工组织总设计》2．2南阳天益发电有限责任公司三号机组《锅炉专业施工组织设计》2．3设计院施工图纸13-F1002S-J0302-05送风机安装图；13-F1002S-J0603送风机润滑油站及管道安装图。
2．4设计院施工图纸13-F1002S-J0302-06一次风机安装图；13-F1002S-J0605一次风机润滑油站及管道安装图。
2．5设计院施工图纸13-F1002S-J0506-03火检风机安装图2．6设计生产厂家图纸及设备说明书等技术文件2．7《火电施工质量检验及评定标准》锅炉篇 1996年版2．8《电力建设施工及验收技术规范》锅炉机组篇 DL/T5047-952．9《电力建设安全工作规程》（第一部分：火力发电厂） DL5009.1-20022．10电力建设安全健康与环境管理工作规定2．11火电机组达标投产考核标准 2001年版2．12《质量环境职业健康安全管理手册与体系程序》2．13类似工程的施工经验、事故教训及专题总结3.开工应具备的条件和施工前应做的准备3．1开工应具备的条件3．1．1设备已到现场，施工用图纸资料等已下发到位并经会审合格，设备基础已浇筑完毕。
引风机安装作业指导书
1 作业项目概况1.1 作业内容内蒙古达电四期2#炉配备两台AN40e6 ( v13+4°)型轴流引风机，风量为237.89×104m3/h，风机风压5186Pa，风机转速585r/min,电动机功率4300KW，电压10KV。
风机主要结构：（1）转子（2）机壳（3）进气箱（4）可调导叶芯筒组件（5）扩压器（6）电机（7）大、小集流器（8）冷却风机系统1.2作业范围及主要工程量1.2.1 作业范围设备清点、引风机基础划线、清理、各部分结构组合安装、最后检查、验收。
1.2.2 主要工程量风机总重：67.795T（1）可调导叶组件：5.6 T （2）转动组重量：11.5 T （3）机壳重量：15.07 T（4）扩压器装配：15.4 T （5）进气箱装配：10.6 T1.3 相关专业的作业要求1.3.1 引风机过轨吊已安装完毕，并经负荷试验验收合格，办理签证后交付使用。
1.3.2 施工道路畅通，电源安装完毕，并具备使用条件。
1.3.3 各种安全设施都已齐全，并具备使用条件。
1.3.4 引风机基础经各质量工程部验收合格具备安装条件.并办理验收签证。
2 编制依据2.1 执行和引用的设计图纸及其说明2.1.1 引风机厂家技术图纸资料2.1.2 引风机安装说明书2.1.3 锅炉房辅助设备安装图（J0301）2.2 执行和引用的规程、规范及相关技术标准2.2.1 《电力建设安全工作规程》火力发电厂部分2.2.2 《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-952.3 执行和引用的质量检验标准2.3.1《火力发电厂施工质量检验及评定标准》锅炉篇96版2.4 执行和引用的安全健康和环境管理的标准及已批准的相关文件2.4.1《电力建设安全健康与环境管理工作规定》2002-01-212.4.2 相关文件ISO14000环境标准及OHSAS18000职业安全卫生系列标准。
3 作业准备3.1 作业主要责任人、职责及应具备的条件3.1.1 作业主要责任人：专业公司经理、专责工程师、班长、技术员3.1.1.1 专业公司经理的职责：贯彻执行上级有关安全健康与环境保护的措施与规定，组织编制本专业公司安全健康与环境保护措施，经批准后组织实施。

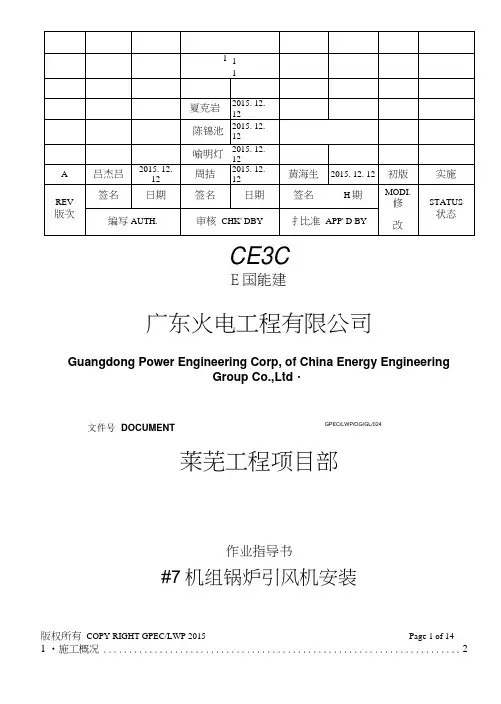

7机组锅炉引风机安装作业指导书.doc
文件号 DOCUMENT NO.GPEC/LWP/OG/GL/024Page 1 of 14CE3CE 国能建广东火电工程有限公司Guangdong Power Engineering Corp, of China Energy EngineeringGroup Co.,Ltd ・莱芜工程项目部作业指导书#7机组锅炉引风机安装版权所有 COPY RIGHT GPEC/LWP 20152.编制依据 (3)3.主要工程量 (3)4.开工应具备的条件和施工前应做的准备 (3)5.施工计划 ......... 4 6•主要施工机械、工器具配置及人员组织7•施工工序、方法及要求8.安全要求和措施 (10)9.安全文明施工及绿色施工 (11)10.成品保护措施 (12)11.引风机安装应执行的强制性条文及相关措施 (12)12 •创优措施 (12)13.附录 (13)注：“E”表示后台服务器上查阅。
木版文件于年月日开始实施。
批准人：___________________1 •施工概况华能莱芜电厂百万机组“上大压小”扩建工程锅炉为哈尔滨锅炉厂设计生产的超超临界参数变压运行螺旋管圈水冷壁、单炉膛、二次中间再热、四角切圆燃烧、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构塔式燃煤直流锅炉。
锅炉的烟风系统采用平衡通风微负压的运行方式设计。
#7锅炉配置2台动叶可调轴流式引风机（型号SAF38. 5-21.1-2）,设备由上海鼓风机厂有限公司生产制造。
基本结构由电动机、进气结构特点机械参数机壳直径：①3850mm；轮毂直径:①2114mm；叶轮级数：2,叶片数：36, 口|片材料：15MnV, 叶片调节范围:-40° ~+10°，风机机壳内径和叶片外径间的间隙:5. 78mm^7. 7mm（叶片在关闭位置），风机转速：745 r/min,电动机功率：9100kw,风机旋转方向：逆时针（从电机侧看）。
风机安装作业指导书
作业指导书工程名称：南京秦源热电有限公司热电工程编号：G-09作业项目名称：风机安装编制单位：江苏省电力建设第一工程公司溧水分公司（锅炉工地）编写：日期：审核：日期：审定：日期：批准：日期：编制日期: 版次：第一版目录1、适用范围2、编制依据3、概况及工程量4、作业人员资格和要求5、作业所需机具、工器具要求6、作业前的准备及条件7、作业程序、方法及质量要求8、安全生产、文明施工9、附图1. 适用范围本作业指导书仅适用于南京秦源热电有限公司热电工程引风机、送风机、排粉风机安装等。
2. 编制依据2.1《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95。
2.2《火电施工质量检验及评定标准》（锅炉篇）（1996版）。
2.3《电力建设安全工作规程》（火力发电厂部分）DL5009.1-92。
2.4南京秦源热电有限公司2×15MW热电工程安装专业设计(锅炉专业)。
2.5南京热电工程计院提供三次风管道、煤管道、烟道、锅炉房附属机械及辅助设备安装图册。
3. 工程概况及工作量南京秦源热电有限公司2×15MW热电工程安装每台炉配备各类风机计3台,具体情况如下:3.1风机设备3.2风机主要技术参数3.3主要工程量3.3.1 3台炉安装引风机、送风机、排粉风机各1台，安装管道及支架150t。
4．作业人员资格要求4.1作业人员要熟悉图纸，了解各类风机的安装流程，掌握安装工艺和质量，并参与本专业知识考核，合格者方可上岗。
4.2作业人员经体检合格者，方可上岗。
4.3作业人员通过三级安全教育。
4.4施工负责人必须由从事过风机安装、具有丰富经验的施工人员担任。
5．作业所需机器具要求5.1 2T卷扬机两台用于设备就位作牵引、吊装等。
5.2 电焊机3台作为焊接专用。
5.3 常用起吊及测量工器具（如手拉葫芦、钢丝绳、百分表、框式水平仪、塞尺、钢卷尺、各种规格的扳手等）配备齐全，同时检测工器具，经检验合格并在有效期内使用。
1引风机安装作业指导书
编号：有限责任公司项目部作业指导书工程名称：作业项目名称：引风机安装编制单位：批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日工地审核：年月日编制：年月日目录1 编制依据 (2)1.1编制依据 (2)1.2编制原则 (2)2 工程概况及工程量 (3)2.1工程概况： (3)2.2主要工作量： (3)3 作业前必须具备的条件和应做准备 (3)4 劳动力配置及职责权限 (4)5 机械及工器具的配备 (4)6 作业程序、方法和内容 (5)6.1施工方案 (5)6.2施工工艺流程 (5)6.3施工方法及要求 (5)7 作业过程中质量控制点、质量标准、检查验收和质量保证措施 (9)7.1质量目标 (9)7.2质量控制及质量通病预防 (9)7.3质量标准及要求 (10)8 作业的安全要求、危险源识别与控制、安全保证措施 (11)8.1作业的安全危害因素辨识和控制 (11)8.2环境条件 (12)8.3安全施工措施 (13)8.4文明施工及环境保护 (14)9 作业进度计划 (15)10 各种记录表样 (16)《电力工业锅炉压力容器监察规程》 DL 612－1996 (18)设备/材料开箱检验移交报告单 (19)设计变更汇总记录 (21)隐蔽工程验收记录 (22)性能验收记录 (25)1 编制依据1.1 编制依据1.1.1 《※※※有限公司☆☆☆机组锅炉烟气脱硫除尘系统改造项目》招标文件及技术协议。
1.1.2 签订的《※※※有限公司☆☆☆机组锅炉烟气脱硫除尘统改造项目总包合同》。
1.1.3 原国家电力公司颁布的《火力发电工程施工组织设计导则》，原国家电力公司颁布的《电力建设工程施工技术管理导则》。
国家电力公司《火电优质工程评选办法（2010年）版》，《火力发电厂基本建设工程启动及竣工验收规程》电建（1996）159号；《火电机组达标投产考核标准（2006年）版》。
1.1.4 国家和行业有关技术标准、规范、规程。
送、引风机安装作业指导书
XXXXXXXXX有限公司锅炉送、引风机安装作业指导书1.目的为锅炉送、引风机安装工作提供技术指导,确保整个安装工作有序、安全、高质量地进行，避免在送、引风机安装中出现不必要的重复工作，降低成本，节约资源，特编写此方案。
2.适用范围本作业指导书适用于xxxxxxxxx供热扩模机组670T/h水煤浆锅炉送、引风机安装。
3.编制依据3.1xxxxxxxxx工程建设公司作业指导书编写导则；3.2锅炉总图；3.3锅炉说明书；3.4中南电力设计院主厂房附属设备安装图纸（F398S-J0302）；3.5送风机安装图纸及说明书；3.6引风机安装图纸及说明书；3.7电力建设安全工作规程（第一部分：火力发电厂，DL5009.1-2002）；3.8电力建设施工及验收技术规范(锅炉机组篇，DL/T 5047-95)；3.9火电施工质量检验及评定标准(锅炉篇)；3.10电力建设安全健康与环境管理工作规定。
4.作业概述4.1工程概况xxxxxxxxx供热扩模机组工程锅炉型号为：WGZ670/9.8-1，是由xxxx锅炉厂设计制造的670t/h水煤浆机组高压锅炉。
锅炉烟风系统采用平衡通风的方式，每台炉配备两台动叶可调轴流式送风机，两台双吸双支承离心式引风机，送、引风机均以锅炉中心线为标准对称布置。
4.2作业内容概述本台锅炉送、引风机设备安装包括送、引风机本体设备及液力耦合器、进出口风门、进出口非金属膨胀节、油站、液力耦合器油冷却器等。
4.3作业方法及技术经济评估4.3.1作业方法：4.3.1.1由于送风机设备存放于锅炉附近，所以安装时用塔式起重机DBQ1500Ⅱ和手拉葫芦配合吊至基础之上，然后再安装找正。
4.3.1.2引风机安装需要用汽车吊和平板车倒运至基础旁，然后再利用电动葫芦就位并安装找正。
4.3.2技术经济评估：4.3.2.1由于送风机安装位置在锅炉炉左和炉右零米处，上方均有钢架梁阻挡，无法利用汽车吊将设备倒运到基础旁，必须使用塔式起重机DBQ1500Ⅱ从炉膛中心吊至基础附近并利用两台手拉葫芦配合才能吊到安装位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1编制目得为了保证国电福州江阴电厂(2×600MW)新建工程#2机组AN35e6( V19+4°)型轴流式引风机得正确安装,保证引风机安装工作安全、有序得进行,特编制本作业指导书。
2适用范围适用于国电福州江阴电厂(2×600MW)新建工程#2机组AN35e6(V19+4°)型轴流式引风机得安装。
3编制依据3.1国电福州江阴电厂(2×600MW)新建工程《施工组织设计》。
3.2国电福州江阴电厂(2×600MW)新建工程《#1、#2锅炉专业施工组织设计》。
3.3成都电力机械厂提供《AN系列轴流式通风机使用说明书》。
3.4成都电力机械厂提供引风机安装图纸。
3.5《电力建设施工及验收技术规范》锅炉机组篇 DL/T 5047—95。
3.6《火电施工质量检验及评定标准》锅炉篇(1996年版)。
3.7《火电施工质量检验及评定标准》焊接篇(1996年版)。
3.8《火力发电厂焊接技术规程》DL/T869-20043.9《电力建设安全工作规程》(第一部分:火力发电厂)3.10《电力建设安全健康与环境管理工作规定》 (2002-01-21)4概述国电福州江阴电厂(2×600MW)新建工程采用哈尔滨锅炉厂制造得600MW超临界变压直流炉,型号为HG-1913/25、4－YM3。
该炉烟风系统选用2台AN35e6(V19+4°)型静叶可调轴流式引风机,引风机布置在电除尘器后0m层,以锅炉中心线对称布置。
4.2引风机主要部件重量(每台)如下:5作业准备5.1施工机械5.1.110t龙门吊 1台5.1.2KH180履带吊 1台5.1.325t汽车吊 1台5.1.45t卷扬机 1台5.1.525t低驾平板车 1台5.1.6电焊机 3台5.2检验工器具5.2.1玻璃管水平仪 (精确度:0.1mm) 1套5.2.2框式水平仪 (精确度:0.02mm/1000mm) 2个5.2.3百分表 (精确度:0.01mm) 4套5.2.4经纬仪 (精确度:0.01mm) 1套5.2.5钢卷尺20m (精确度:1mm) 1只5.2.6弹簧拉力计100N (精确度:1N) 1只5.2.7外径千分尺 (精确度:0.01mm) 1只5.2.8内径千分尺 (精确度:0.01mm) 1只5.2.9扭矩扳手 (精确度:0、1N、m) 2把5.3人力资源5.3.1专职技术员 1人5.3.2专职安全员 1人5.3.3专职质检员 1人5.3.4安装工 6人5.3.5架子工 2人5.3.6起重工 4人5.3.7电焊工 2人5.3.8操作工 1人5.4设备与材料5.4.1设备已到货,且能满足连续施工得要求。
5.4.2消耗性材料已按计划到货。
5.5中间交接5.5.1中间交接工作已完成。
5.6施工场地5.6.1引风机基础周围地坪应填平夯实,并留有10m×10m得组合场地。
5.7施工用水、用电及消防设施5.7.1应能满足施工需要。
5.8质量策划5.8.1质量计划(见附件一)6开工条件6.1人员资质与数量满足作业要求,从而胜任此项工作。
6.2所有参加安装作业得人员均需要通过三级安全教育。
6.3特殊工种起重工、操作工、架子工、电焊工须有特殊作业人员操作证。
施工人员作业前应仔细学习有关施工图、规范及作业指导书,明确作业范围,掌握作业顺序、工艺要求、质量标准及其她要求。
使用得机械设备与工器具应有检验合格证且在有效期内,在使用过程中应定期检查、维护,确保性能良好,使用者应熟悉掌握机械设备得性能及操作方法。
6.6相关材料与设备已到货,质量与数量满足施工要求,确保连续作业。
6.7设计文件与相应得制造文件满足作业要求。
6.8施工技术措施已交底完毕。
6.9现场照明、用水、用电及消防设施能满足施工需要。
7施工方法与工艺要求7.1引风机安装作业流程图设备清点、检查、编号→基础检查、划线→风机机壳叶轮组件与导向叶片外壳安装→吸气箱下部安装→扩压器下部安装→电机安装→中间联接轴安装→冷风管安装→润滑油管安装→测量管、失速报警装置、温度计、振动传感器安装→安装风机外壳得顶部零件→膨胀节安装→联轴器保护罩安装7.2引风机设备运输及吊装7.2.1引风机设备运输根据引风机设备得相关资料及现场得情况选用25t低架平板车进行设备运输。
设备用KH180履带吊或40t龙门吊进行装车,因设备得外形不规则,装车后应用钢丝绳及链条葫芦捆绑牢固后再运到现场。
根据引风机得安装顺序将设备分批运到引风机基础旁进行组合安装,注意设备应根据现场得安装情况进行运输,在现场不应堆放过多得设备及材料。
设备运至引风机基础旁边后,重量低于5t得设备可用引风机上得5t电动葫芦进行卸车,对于大件如主机、进气箱、扩压器等部件可用25t汽车吊或KH180履带吊进行卸车,引风机得电机应用引风机上得架空轨道式起重机(起重量为32t)进行卸车。
7.2.2引风机主要设备吊装引风机主机组合件重17t,用25t汽车吊或KH180履带吊进行吊装,用一对φ24得钢丝绳,4只4、9t卸扣4点起吊就位。
引风机电机重26t,用引风机上得架空轨道式起重机(起重量为32t)吊装,用一对φ28得钢丝绳,4只10、7t卸扣4点起吊就位。
引风机得其余设备如进气箱、扩压器等部件得组合件得重量均不超过5t,但因其外形尺寸较大,可采用25t汽车吊进行吊装。
7.3施工工序7.3.1设备清点、检查、编号作业人员应熟悉相关得图纸、设备技术资料、施工作业指导书与技术交底,了解施工技术规范、质量及工艺标准,掌握设备安装要求。
2)根据供货清单、装箱单与图纸进行设备得全面清点、检查、编号。
3)检查设备外观有无裂纹、砂眼、漏焊等缺陷。
4)检查设备各部尺寸就是否与图纸相符。
5)检查各部润滑、连接及开关指示就是否符合要求。
编号应规范,内容具体,标出设备得图号、位置、重量、规格、安装方向。
连接件及附件应按规格清点,分类摆设,明显标识。
7)严格按照制造厂得组装编号进行设备编号,如有问题应查明,不可相互替换安装。
8)清点过程中发现得问题应及时作好标记,并有详细得记录,填写设备缺陷单,上报主管技术员。
7.3.2基础检查、划线1)基础纵横主中心线以锅炉中心线为基准,允许偏差为±10mm;2)地脚螺栓孔以基础纵横主中心线为基准,允许偏差为±10mm。
3)基础表面标高允差±5mm4)基础外形尺寸允许偏差±20mm7.3.3风机机壳及叶轮组件与导向叶片外壳安装将风机机壳组件(包括主轴承、叶轮及后导叶外壳)运到风机基础旁边,通知仪控对风机轴承得测温元件进行检查,确认元件完好。
就位前应在地面将叶轮退出约10mm,取下厂家运输保护用得木塞,并对叶轮外表面进行清理,然后将叶轮复位按规定力矩550Nm 拧紧叶轮压盖螺栓。
3）将地脚螺栓放入地脚螺栓孔中并在基础上布置好垫铁组后将机壳基础板放在垫铁组上,并初步找平找正。
将机壳组件吊入安装位置,穿上地脚螺栓。
初找其纵横中心、标高、水平度及垂直度,无误后可对后导叶组件与叶轮组件得地脚螺栓孔进行一次灌浆。
灌浆达到规定强度后,紧固地脚螺栓,复查找正情况,调整无误后对基础进行二次灌浆(也可在最后进行整体灌浆)。
5）在地脚螺栓孔灌浆前为防止设备发生倾覆应在机壳两边加焊斜支撑或在机壳顶部挂一只3t葫芦用于保险。
7.3.4扩压器安装1）将将扩压器下半部运在基础旁边进行组合。
将扩压器得地脚螺栓放入地脚螺栓孔内,布置垫铁与基础板并初步找平找正。
再将扩压器支腿放在基础板上穿上地脚螺栓。
就位扩压器下部组件,一面与后导叶外壳法兰螺栓相连,另一面得支腿圆弧板与支腿与扩压器外壳分段点焊,焊牢。
找正扩压器使其纵横中心线、标高、水平符合要求后对地脚螺栓进行一次灌浆。
注意地脚螺栓外露部分适当加长,以后要加滑动压板。
7.3.5进气箱组件安装1）将进气箱、小集流器、前导叶组件、大集流器各部件得下半部分在进气箱基础旁边组合成一整体进行安装。
2）将吸气箱得地脚螺栓放入地脚螺栓孔内,布置好垫铁及基础板并将进气箱支腿放在基础板上。
3）将进气箱组合件吊入安装位置,一面与机壳进口处法兰联接,另一端将支腿圆弧板与支腿与进气箱外壳分段点焊,焊牢。
4）找正进气箱,使其纵横中心、标高、水平符合要求后对地脚螺栓孔进行一次灌浆。
注意地脚螺栓外露部分适当加长,以后要加滑动压板。
待地脚螺栓得灌浆强度达到设计强度时对风机外壳、导向叶片外壳、进气箱与扩压器进行二次找正,并拧紧地脚螺栓。
7.3.7电机安装1)电机运至现场后通知电气专业对电机进行检查。
2)将电机得地脚螺栓放入地脚孔内,布置好垫铁组。
3)就位电机,穿上地脚螺栓粗定位于预定位置。
安装电机端联轴器(Form01),在安装联轴器前应将电机轴及联轴器上得保护油脂用汽油清洗干净,并测量电机轴得外径及联轴器得内径。
7.3.8吊装叶轮侧半联轴器(From03)与叶轮连接,按规定力矩2000Nm拧紧固定螺栓。
7.3.9传扭中间轴安装1）吊装前在电机侧准备一临时门形架,用于保护膜片联轴器。
2）将中间轴得短节端与叶轮端联接好后,另一端用葫芦吊在门形架中,调好高度,与电机端联轴器联好3）在吊装过程中,当叶轮端联好后,另一端偏移距离不得超过5mm,否则将对膜片联轴器得弹性造成不良影响,甚至造成联轴器损坏。
4）按规定力矩2000Nm拧紧联接螺栓。
初步找正两端联轴器后对电机地脚螺栓孔进行一次灌浆。
待地脚螺栓灌浆强度达到设计要求后再按引风机得安装总图及安装说明书得要求进行二次找正。
7.3.11复查引风机整体找正结果,无误后将所有垫铁用电焊点焊牢固,对引风机整体进行二次灌浆。
按图组装扩压器芯筒,冷风管护管,冷却风管路,润滑油管路,传扭中间轴得护管。
(以上均为扩压器及进气箱内部组件)7.3.13测量管、失速报警装置、温度计、振动传感器安装1)此项工作由热控专业安装。
2)锅炉专业进行必要得配合,具备条件后应及时通知热控专业进行安装。
7.3.14安装风机外壳得顶部零件1)将进气箱、集流器、前导叶、扩压器得上半部运到现场组合。
2)清理连接处得法兰。
3)加好密封填料。
须现场封焊得法兰处不加密封材料。
4)将风机外壳顶部就位,找正后紧固螺栓。
7.3.15安装进出口膨胀节与衬垫,注意膨胀节得接触面必须要清洁处理且无油脂,所有得不平处要消除。
7.3.16安装冷却风机。
8质量要求8.1工序得具体质量标准8.2计量控制计划(见附件二)。
8.3质量过程控制8.3.1组织施工人员前期培训,认真学习国家各项标准、规范及相应理论知识,提高业务素质,增强质量意识。
8.3.2组织班组全体人员认真进行图纸会审,熟练掌握图纸内得安装程序及尺寸要求。
施工前进行详细得施工技术交底。
