燃气生产控制自动化管理系统概述
燃气行业一体化综合管控平台
06
CATALOGUE
结语
结语
技术进步
数字化、智能化技术推动管控 平台升级。
客户需求
客户对高效、安全、环保等方 面要求提高，推动管控平台发 展。
行业趋势
燃气行业持续发展，对综合管 控平台需求增加。
竞争格局
行业内企业竞争激烈，一体化 综合管控平台成为竞争焦点。
政策支持
政府出台政策支持燃气行业一 体化综合管控平台的发展。
高可用性和可靠性
平台具备高可用性和可靠性，确保燃气行业各项业务的稳定运行。
平台技术架构
01
02
03
基于云计算
平台采用云计算技术，实 现大规模数据处理和存储 ，提高资源利用效率。
微服务架构
采用微服务架构，将平台 各个功能模块进行拆分和 独立部署，实现服务的快 速响应和容错处理。
数据安全保障
通过数据加密、备份和恢 复等技术手段，保障平台 数据的安全性和完整性。
方式，保障平台的安全性。
02
分阶段实施
为降低实施风险，可采用分阶段 实施的方法，如先实现核心功能
，再逐步添加其他功能。
04
优化用户体验
通过不断优化界面设计、提高系 统的响应速度等方式，提升用户
体验。
实施效果评估
效率提升
通过一体化综合管控平台， 能够大幅提高燃气行业的运
营管理效率。
1
成本降低
通过统一的管理和优化资源 配置，能够降低企业的运营
建立安全管理体系：通 过建立完善的安全管理 体系，提高燃气设施的 安全性和可靠性。
02
CATALOGUE
燃气行业一体化综合管控平台 架构设计
平台架构概述
平台一体化设计
智慧燃气自动控制系统原理设计方案
智慧燃气自动控制系统原理设计方案智慧燃气自动控制系统（Smart Gas Control System）是一种应用于家庭、企业、工业等场所的燃气供应系统。
其主要原理是通过传感器、控制器和执行器的组合，实时监测燃气的流量、质量和压力等参数，并通过控制器实现对燃气供应的智能控制。
一、系统组成智慧燃气自动控制系统由以下几个主要组成部分构成：1. 传感器：用于实时监测燃气流量、质量和压力等参数。
常用的传感器包括流量传感器、质量传感器和压力传感器。
2. 控制器：接收传感器信号，并根据设定的控制策略，控制燃气供应的开关。
控制器可以基于嵌入式系统或者计算机控制，具有智能化和自动化的功能。
3. 执行器：根据控制器的指令，控制燃气供应的开关。
常用的执行器包括电磁阀和气动执行器。
4. 通信模块：用于与外部系统进行通信，如与用户手机APP通信，实现远程控制和监测。
5. 数据存储与处理模块：用于存储和处理传感器采集到的数据，提供历史记录和数据分析功能。
二、系统原理1. 数据采集：通过传感器实时采集燃气的流量、质量和压力等参数，并将数据传输给控制器。
2. 数据处理：控制器接收传感器数据后，首先进行数据处理和计算，对数据进行滤波、校准和运算等处理，得到准确、可靠的燃气参数。
3. 控制策略：根据用户设定的控制策略，控制器判断当前燃气供应是否需要调整，并生成控制指令。
4. 控制执行：控制器将生成的控制指令发送给执行器，执行器根据指令控制燃气供应的开关。
如果需要调整燃气供应，则执行器打开或关闭燃气阀门，实现对燃气供应的控制。
5. 数据存储与通信：系统将传感器采集到的数据存储到数据存储与处理模块中，并通过通信模块与外部系统进行通信，提供远程控制和监测功能。
三、设计方案1. 选用合适的传感器：根据实际需求选择适用于燃气监测的传感器。
建议采用精度高、响应快、稳定可靠的传感器。
2. 设计合理的控制策略：根据用户需求，设计合理的控制策略。
天燃气燃烧机控制系统原理
天燃气燃烧机控制系统原理天然气燃烧机控制系统是一个自动化设备，用于监控、控制和维护天然气燃烧机的运行。
该系统的原理是利用传感器和控制器，通过检测和调节燃气供应、燃烧过程和排放产物，以确保燃烧过程的安全性、高效性和环保性。
天然气燃烧机控制系统通常由以下几个组成部分构成：1.传感器：传感器用于检测和测量与燃烧过程相关的各种参数，例如燃气供应压力、燃气流量、燃烧器温度、燃烧产物的浓度等。
传感器将这些参数转换为电信号，并传输给控制器。
2.控制器：控制器是系统的主要组成部分，它接收传感器传输的信号，并根据预设的控制策略进行处理。
控制器负责监测和调节燃气供应、燃烧过程和排放产物等参数，以确保燃烧过程的安全性、高效性和环保性。
控制器可自动控制燃气阀门的开启和关闭，调节燃气的供应量，控制燃烧器的温度和压力等。
3.执行器：执行器是控制器的输出部分，它负责根据控制器的指令执行相应的动作。
例如，执行器可以打开或关闭燃气阀门，调节燃气的流量，改变燃烧器的温度和压力等。
4.监控和显示装置：监控和显示装置用于显示和记录系统的工作状态和参数。
它可以显示燃气供应压力、燃气流量、燃烧器温度等实时数据，并记录历史数据，以便分析和排查故障。
天然气燃烧机控制系统的工作原理如下：1.检测和分析：传感器检测和测量与燃烧过程相关的各种参数，例如燃气供应压力、燃气流量、燃烧器温度等。
控制器接收传感器传输的信号，并根据预设的控制策略进行处理。
控制器分析这些参数，并判断燃烧过程是否正常。
2.调节和控制：根据控制器的分析结果，控制器控制执行器执行相应的动作，以调节和控制燃气供应、燃烧过程和排放产物等参数。
例如，如果燃气供应压力过高，控制器可以要求执行器逐渐关闭燃气阀门，以降低燃气流量。
3.监控和显示：监控和显示装置显示和记录系统的工作状态和参数。
它可以实时显示燃气供应压力、燃气流量、燃烧器温度等数据，并记录历史数据。
这些数据可用于分析和排查故障，以便及时进行维护和修复工作。
SCADA燃气系统详细介绍
作的要求。 ➢ 页面动态刷新，响应速度明显降低。 ➢ 功能弱化，难以实现传统模式下的特殊功能要求。
31
（2）C／S模式的优点和缺点 C／S结构的优点表现在： ➢ 由于客户端实现与服务器的直接相连，没有中
间环节，因此响应速度快。 ➢ 操作界面漂亮、形式多样，可以充分满足客户
SCADA系统可以集成不同厂家的各种测控产品，开放 性更好。而某一过程的DCS控制系统通常是某固定型 号的。
36
五、SCADA系统的应用
在电力系统中，SCADA系统应用最为广泛，技术发展 也最为成熟。
它作为能量管理系统（EMS系统）的一个最主要的子 系统，有着信息完整、提高效率、正确掌握系统运行 状态、加快决策、能帮助快速诊断出系统故障状态等 优势，现已经成为电力调度不可缺少的工具。
4
SCADA系统典型的系统配置如图所示。
5
2、特点 一般来讲，SCADA系统特指分布式计算机测
控系统，主要用于测控点十分分散、分布范围 广泛的生产过程或设备的监控，通常情况下， 测控现场是无人或少人值守。
6
二、SCADA系统结构
➢ 上位机：侧重监控功能 ➢ 下位机：直接控制功能 ➢ 通信网络：实现上、下位机数据交换
23
1、客户机／服务器结构
C／S结构中客户机和服务器之间的通信以“请求－ 响 应”的方式进行。客户机先向服务器发出请求，服务器 再 响应这个请求，如图1.1所示。 C／S结构最重要的特征是：它不是一个主从环 境，而是一个平等的环境，即C／S系统中各计算机在不 同的场合既可能是客户机，也可能是服务器。在C／S应 用中，用户只关心完整地解决自己的应用问题，而不关 心这些应用问题由系统中哪台或哪几台计算机来完成。

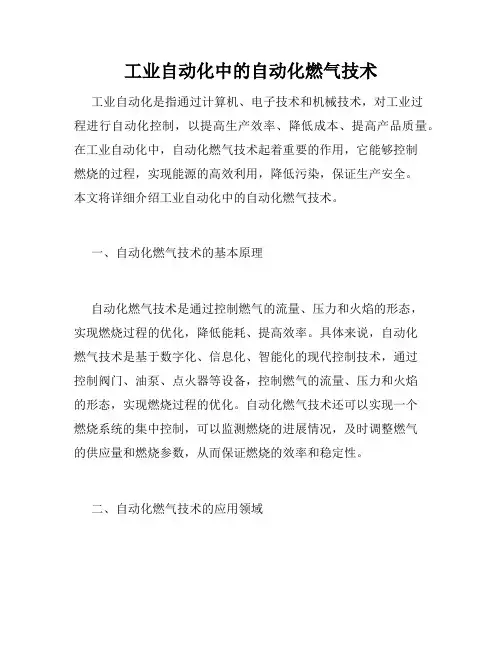

工业自动化中的自动化燃气技术
工业自动化中的自动化燃气技术工业自动化是指通过计算机、电子技术和机械技术，对工业过程进行自动化控制，以提高生产效率、降低成本、提高产品质量。
在工业自动化中，自动化燃气技术起着重要的作用，它能够控制燃烧的过程，实现能源的高效利用，降低污染，保证生产安全。
本文将详细介绍工业自动化中的自动化燃气技术。
一、自动化燃气技术的基本原理自动化燃气技术是通过控制燃气的流量、压力和火焰的形态，实现燃烧过程的优化，降低能耗、提高效率。
具体来说，自动化燃气技术是基于数字化、信息化、智能化的现代控制技术，通过控制阀门、油泵、点火器等设备，控制燃气的流量、压力和火焰的形态，实现燃烧过程的优化。
自动化燃气技术还可以实现一个燃烧系统的集中控制，可以监测燃烧的进展情况，及时调整燃气的供应量和燃烧参数，从而保证燃烧的效率和稳定性。
二、自动化燃气技术的应用领域自动化燃气技术可以被广泛应用于石化、冶金、造纸、电力、化工等行业中。
以石化行业为例，自动化燃气技术可以被用于催化剂装置、重油裂解装置等方面。
自动化燃气技术可以通过先进的控制手段，来控制燃气的输入量、温度、压力等参数，从而实现更加高效的能源利用。
三、自动化燃气技术的优势自动化燃气技术相比传统的手动操作，有明显的优势。
首先，它可以降低能耗和生产成本。
自动化燃气技术可以通过实现燃烧过程的优化，降低余热损失和废气排放，从而实现节能减排。
其次，它可以提高产品质量。
自动化燃气技术可以优化燃烧过程，避免产生不完全燃烧的有害物质，从而提高产品的质量。
最后，自动化燃气技术可以提高生产安全。
自动化燃气技术可以通过对燃气进行精确的控制，避免发生火灾、爆炸等生产安全事故。
四、自动化燃气技术发展趋势随着科技的不断发展，自动化燃气技术也在不断进步。
未来，自动化燃气技术有以下几个趋势。
一是数字化和网络化。
随着工业物联网技术的发展，自动化燃气技术的网络化、数字化将得到进一步提升。
二是智能化。
自动化燃气技术将会通过人工智能技术的应用，实现更加智能化的控制，提高工业自动化的水平。
燃气智慧管理系统设计设计方案
燃气智慧管理系统设计设计方案燃气智慧管理系统设计方案一、方案概述燃气智慧管理系统是一种利用物联网、云计算等技术手段的综合管理系统，用于实现对燃气资源的全面、高效、智能化管理。
本设计方案旨在通过对系统的整体架构、功能模块、技术要点等方面的描述，为燃气智慧管理系统的设计与实施提供参考。
二、系统架构燃气智慧管理系统的整体架构分为三层：数据采集层、数据处理层和应用展示层。
1. 数据采集层：利用传感器和监测设备采集燃气相关数据，包括压力、流量、温度、湿度等。
采集设备应覆盖整个燃气供应链，包括燃气储藏、输送、分配、使用等环节。
2. 数据处理层：在数据采集层收集到数据后，经过预处理、清洗、聚合等过程，将数据上传至云服务器中进行存储和处理。
同时，在该层还可进行异常检测、预警等处理，确保数据的准确性和安全性。
3. 应用展示层：通过Web端或移动端等方式，将处理过的数据以图表、报表等形式展示给用户。
用户可以实时监测燃气的使用情况、统计分析等，以便进行科学决策和管理。
三、系统功能模块根据燃气资源管理的需求，燃气智慧管理系统可以包含以下功能模块：1. 数据采集模块：负责采集燃气相关数据，包括传感器的驱动、数据采集、传输等功能。
2. 数据处理模块：负责对采集的数据进行清洗、过滤、聚合等处理，以及异常检测、预警等功能。
3. 数据存储模块：负责对处理过的数据进行存储，采用云服务器存储和分析，以便用户随时访问和查询。
4. 数据展示模块：负责将存储的数据以图表、报表等形式展示给用户，可实现数据的实时监测和统计分析。
5. 用户管理模块：负责用户的注册、登录、权限管理等功能，确保系统的安全性和合规性。
6. 报警管理模块：负责监测燃气异常情况，并及时发送报警信息给相关人员，以确保燃气安全。
7. 统计分析模块：负责对燃气数据进行统计分析，包括燃气使用量、效率、损耗等方面的统计和分析。
8. 决策支持模块：根据燃气数据的分析结果，为用户提供决策支持，帮助用户进行燃气资源的合理配置和利用。
燃气自动化管理站方案
燃气自动化管理站方案.doc燃气自动化管理站方案1. 引言本文档旨在提供一种燃气自动化管理站方案，以实现对燃气管道系统的自动监测和控制。
该方案旨在提高燃气管道系统的安全性、可靠性和效率，同时减少人工干预的需求。
2. 方案概述该燃气自动化管理站方案基于现代化的传感技术、自动化控制系统和远程监控平台。
该方案包括以下关键组成部分：2.1 传感器网络通过部署一套传感器网络，实时监测燃气管道系统的压力、温度、流量和泄漏等参数。
传感器网络将数据传输到中央控制系统，以便进行实时监测和分析。
2.2 自动化控制系统基于传感器网络收集的数据，自动化控制系统可以实时控制燃气的流量、调节阀门和报警系统等。
该系统采用先进的算法来优化燃气的分配和利用，以确保系统的安全性和效率。
2.3 远程监控平台通过远程监控平台，可以实现对燃气管道系统的远程监测和控制。
运营人员可以通过手机、平板或计算机等终端设备，远程查看系统的运行状态、报警信息和历史数据，以及对系统进行远程控制。
3. 实施步骤3.1 系统设计与布局根据燃气管道系统的实际情况和需求，进行系统设计和布局。
确定传感器的部署点位和数量、自动化控制系统的架构以及远程监控平台的接入方式。
3.2 传感器部署和网络搭建根据系统设计的要求，进行传感器的部署和网络搭建。
确保传感器的准确采集和传输数据的可靠性。
3.3 自动化控制系统的配置和优化根据系统的实际情况和需求，对自动化控制系统进行配置和优化。
确保系统的稳定性和高效性。
3.4 远程监控平台的建设和接入搭建远程监控平台，并将其接入燃气管道系统。
确保远程监控平台的稳定运行和与系统的互通性。
4. 项目收益通过实施燃气自动化管理站方案，可以实现以下收益：- 提高燃气管道系统的安全性，及时发现和处理潜在的安全隐患。
- 提高燃气管道系统的可靠性和效率，优化燃气的分配和利用。
- 减少人工干预的需求，降低运营成本和人力资源的消耗。
- 实现远程监控和控制，方便运营人员的管理和维护。
1.燃气场站自动化概述
单作用
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离 向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过 气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆 时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在 弹簧的弹力下向中间方向移动，中间气腔的空气从气口(B)排出，同 时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90 度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节 螺栓(F)调整所需角度,锁紧螺母(E)。
熟读电气接线图 根据接线图可以清楚明白的看到每一个自动化
设备与控制系统连接的路径，一般仪表出现问 题主要是线路上的问题。如一些接头是否虚接， 防雷端子或者保险端子是否损坏等等。可以掌 握整个自动化控制系统的结构组成。
以其中一个温度变送器为图例
以一个 电动球阀 的数字量 输出线路 的图例
RTU即Remote Terminal Unit的缩写，中文译为远程终端装置。RTU尚无统一 行业标准，一般来说符合下列技术特征的控制设备，均可称之为RTU：
⑴标准的编程语言环境； ⑵极强的环境适应能力，工作温度-40℃—70℃，环境湿度5%—95%RH； ⑶极强的抗电磁干扰能力； ⑷多种标准通信协议； ⑸丰富的通信接口、支持多种通信方式（比如数传电台、GPRS等)、通信距离
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气生产控制自动化管理系统概述
1.生产控制系统
为确保天然气输配系统和相关配套工程安全、可靠运行，提高输配系统的整体管理水平，便于统一调度，常采用SCADA系统（监视控制及数据采集系统）对整个城市供气系统的工艺参数和设备运行状况进行监视和控制，实现遥讯、遥测，实现全系统的生产运行统一调度和管理。
该系统范围包括：门站、中压管网、柜式或箱式调压器、重要用户等的各类运行管理参数。
SCADA系统采用3层集散式监控系统技术。
调度控制中心为系统控制管理层，负责数据的处理和监控；门站、储配站和大中型调压站为一级监控站，负责一级站现场的数据采集、处理和监控，并负责周边二级站现场数据向调度中心的中转；其他小型调压站、管网监控点等为二级监控站。
3层系统通过有线网络和无线网络有机结合在一起，构成一个完整的SCADA系统。
调度控制中心通过一级站和二级站远程控制终端RTU，对城市燃气输配管网的工艺参数进行数据采集及控制。
调度控制中心的SCADA服务器与一级站监控设备的通信以DDN为主，无线为备用。
一级站与二级站之间的数据传输采用无线或电话拨号的通信方式。
SCADA系统功能主要包括：
（1）燃气管网传输采用专用数据采集和控制设备，并具备实时远程数据传输的通讯功能；
（2）燃气管网实现总体调度控制；
（3）具备安全监视和安全防范措施；
（4）燃气管网和各控制站参数趋势分析；
（5）管网运行参数的优化运行；
（6）实时管网运行监测数据自动录入实时关系型数据库；
（7）友好的人机界面，实现对整个燃气管网系统进行显示和统一管理。
2.系统组成及设计功能
2.1调度控制中心
（1）硬件配置
配备与同期计算机技术水平相适应的工业计算机、数据处理机、工程师工作站、操作员工作站、通信机、大屏幕投影仪、打印机、平板绘图仪和图形拷贝机等。
（2）软件功能
实时采集下级站的运行参数，从而进行负荷分析、优化调度、状态评估、故障预报与分析、泄漏检测定位、计量管理、向下级站下达遥控指令，并完成工况图，统计曲线报表等管理功能。
a.遥测遥控
通过专用的数据传输连接网，对输配全系统进行监测与控制，能直接或间接向下级站发送指令，并对指令执行情况进行跟踪、监视。
b.参数管理
对全县输配系统各监测点的采集数据进行分析处理，对越限参数进行报警，能在线修改下级站的有关参数，建立数据库，定时将历史数据存盘。
c.显示功能
动态显示输配系统总管网布置或区域管网、门站等二级站的动态流程图、参数图表、报警画面、趋势图、历史负荷曲线图、直方图。
d.打印功能
定时或随时打印各种报表，故障发生时间、地点（或区域）记录、打印，图形拷贝。
e.管理功能
建立供气系统优化管理体系，实现统一调度，随时向天然气上游部门（分输站）提供准确有效的信息支持，确保输配系统实现稳定、安全、可靠运行。
同时能与其它管理系统进行信息交流。
2.2一级监控站
（1）硬件配置
配备与同期的计算机技术水平相适应的工业控制计算机、彩色显示器、打印机、通讯装置、不间断电源、数据采集及控制装置、现场一次仪表及部分盘装仪表、防爆装置等。
（2）软件功能
a.自动控制功能
自动控制阀门的开/停以及阀门的开度，自动控制调压器的开/停。
b.显示功能
显示天然气门站及所属管线动态流程图，各检测点动态参数表，各阀门、调压器开/停状态，全系统报警画面，报警参数、主要参数的趋势图。
c.报警功能
过程参数越限报警、事故报警、预报警及非法输入信号报警。
d.打印功能
定时或随时打印日、月、季、年报表、动态参数、故障自动打印、屏幕拷贝。
e.通讯功能
定时或即时接纳二级监控站的数据，并对其进行监视、打印及管理，定时或即时向调度控制中心发送本站所采集的监控数据和图像。
接收调度控制中心下发的控制指令，完成远程控制，并对二级站发出控制指令。
2.3二级监控站
（1）硬件配置
RTU远程终端站，现场一次监测仪表。
（2）软件功能检测采集小型调压站进、出口燃气压力及工作状态，检测采集管网压力，并发送所采集的数据至上一级控制站，完成本地的控制，接受并完成远程控制（一级监控站）。
