【CN209976081U】一种警用一体化智能看守台【专利】

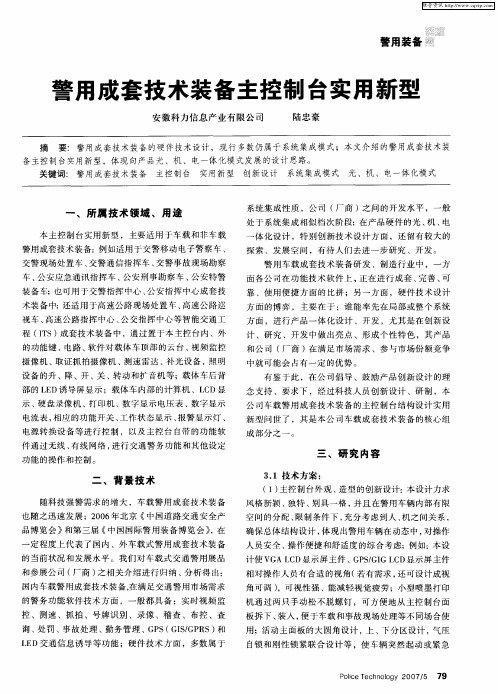

警用成套技术装备主控制台实用新型
机通过两只手动松不脱螺钉 ，可方便地从 主控制 台面 板拆下 、 装入 ， 便于车载和事故现场处理等不 同场合使 用；活动主面板 的大 圆角设计 ， 、 上 下分区设计 ， 气压 自锁和刚性锁紧联合设 计等 ，使车辆突然起动或紧急
车 、 安 应 急 通讯 指 挥 车 、 安 刑 事 勘 察 车 、 安 特 警 公 公 公
装备车； 也可用 于交警指挥 中心 、 公安指挥 中心成套技 术装备中； 还适用 于高速公路 现场处 置车 、 高速公路巡 视车 、 高速公路指挥 中心 、 公交指挥中心等智 能交通工
程 （ Ｔ 成 套技 术 装 备 中 ，通 过 置 于本 主 控 台 内 、外 ＩＳ） 的功 能键 、 路 、 件 对 载体 车顶 部 的云 台 、 频 监 控 电 软 视 摄 像机 、 证 抓 拍 摄 像机 、 速雷 达 、 光 设 备 ， 明 取 测 补 照
靠 、使用便捷 方面的 比拼 ；另一方面 ，硬件技术设计
方 面 的博 弈 ，主 要 在 于 ：谁 能 率 先 在 局 部 或 整 个 系 统
方面 ，进行产品一体化设计 、开发 ，尤其是在创新设 计 、研 究 、开发中做出亮点 、形成个性特色 ，其产品 和公 司 （ 厂商 ）在满足市场需求 、参与市场份额竞争
体化设计 ，特别创新技术设计方面 ，还 留有较大的 警 用车载成套技术装备研发 、制造行业 中，一方 面各公 司在功能技术 软件上 ， 正在 进行成套 、 完善 、 可
探 索 、发 展 空 间 ，有待 人 们 去 进 一 步 研 究 、开发 。
【CN209328054U】一种警务监管平台系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920182777.2(22)申请日 2019.02.01(73)专利权人 西安信云高途信息科技有限公司地址 710000 陕西省西安市经济技术开发区凤城七路赛高广场C座2004室(72)发明人 杨晖 (74)专利代理机构 西安东灵通专利代理事务所(普通合伙) 61242代理人 朱玲(51)Int.Cl.G06K 17/00(2006.01)H04W 4/33(2018.01)H04W 4/70(2018.01)H04W 4/02(2018.01)H04L 29/08(2006.01)H04N 7/18(2006.01)(54)实用新型名称一种警务监管平台系统(57)摘要本实用新型提供了一种警务监管平台系统，包括监管平台单元和室内定位单元，监管平台单元和室内定位单元之间通过无线信息传输单元连接；监管平台单元包括互相连接的控制器、视频服务器、管理服务器和远程操作平台，室内定位单元包括相互连接的定位基站、定位腕带和警务手持终端；定位腕带和警务手持终端均内置RFID标签，监管平台单元包括RFID阅读器，通过RFID对警务人员和服刑人员同时定位。
本实用新型将警务系统与服刑人员动态管控系统相结合，对警务人员和服刑人员进行同步定位，加强对在押犯罪人员的管理和强化系统内部的管理，有效弥补因警力不足而造成的空间和时间上的脱管，提前杜绝各类安全隐患。
权利要求书1页 说明书3页 附图1页CN 209328054 U 2019.08.30C N 209328054U权 利 要 求 书1/1页CN 209328054 U1.一种警务监管平台系统，其特征在于：包括监管平台单元和室内定位单元，所述监管平台单元和室内定位单元之间通过无线信息传输单元连接；所述监管平台单元包括互相连接的控制器、视频服务器、管理服务器和远程操作平台，所述室内定位单元包括相互连接的定位基站、定位腕带和警务手持终端；所述定位腕带和警务手持终端均内置RFID标签，所述监管平台单元包括RFID阅读器，通过RFID对警务人员和服刑人员同时定位。

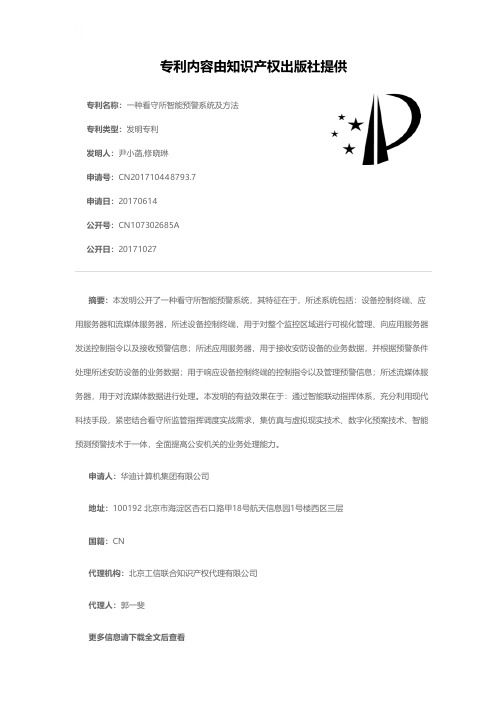

一种看守所智能预警系统及方法[发明专利]
![一种看守所智能预警系统及方法[发明专利]](https://img.taocdn.com/s3/m/0728f061bceb19e8b9f6bae3.png)
专利名称：一种看守所智能预警系统及方法专利类型：发明专利
发明人：尹小菡,修晓琳
申请号：CN201710448793.7
申请日：20170614
公开号：CN107302685A
公开日：
20171027
专利内容由知识产权出版社提供
摘要：本发明公开了一种看守所智能预警系统，其特征在于，所述系统包括：设备控制终端、应用服务器和流媒体服务器，所述设备控制终端，用于对整个监控区域进行可视化管理、向应用服务器发送控制指令以及接收预警信息；所述应用服务器，用于接收安防设备的业务数据，并根据预警条件处理所述安防设备的业务数据；用于响应设备控制终端的控制指令以及管理预警信息；所述流媒体服务器，用于对流媒体数据进行处理。
本发明的有益效果在于：通过智能联动指挥体系，充分利用现代科技手段，紧密结合看守所监管指挥调度实战需求，集仿真与虚拟现实技术、数字化预案技术、智能预测预警技术于一体，全面提高公安机关的业务处理能力。
申请人：华迪计算机集团有限公司
地址：100192 北京市海淀区杏石口路甲18号航天信息园1号楼西区三层
国籍：CN
代理机构：北京工信联合知识产权代理有限公司
代理人：郭一斐
更多信息请下载全文后查看。

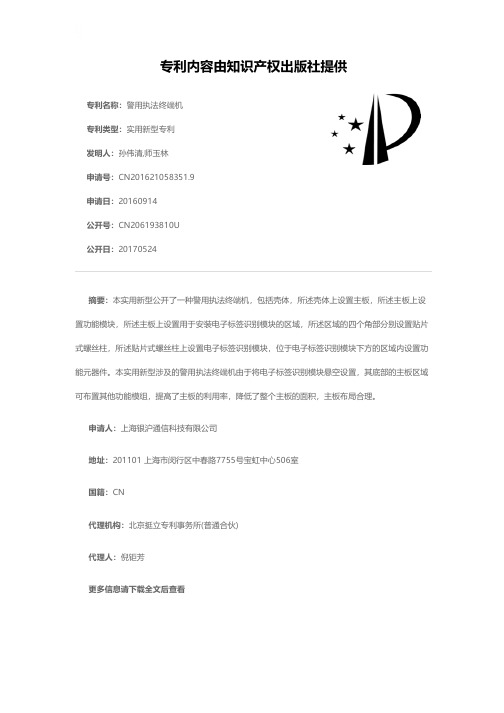

警用执法终端机[实用新型专利]
![警用执法终端机[实用新型专利]](https://img.taocdn.com/s3/m/05345a9a02768e9950e73827.png)
专利名称：警用执法终端机专利类型：实用新型专利
发明人：孙伟清,师玉林
申请号：CN201621058351.9申请日：20160914
公开号：CN206193810U
公开日：
20170524
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种警用执法终端机，包括壳体，所述壳体上设置主板，所述主板上设置功能模块，所述主板上设置用于安装电子标签识别模块的区域，所述区域的四个角部分别设置贴片式螺丝柱，所述贴片式螺丝柱上设置电子标签识别模块，位于电子标签识别模块下方的区域内设置功能元器件。
本实用新型涉及的警用执法终端机由于将电子标签识别模块悬空设置，其底部的主板区域可布置其他功能模组，提高了主板的利用率，降低了整个主板的面积，主板布局合理。
申请人：上海银沪通信科技有限公司
地址：201101 上海市闵行区中春路7755号宝虹中心506室
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：倪钜芳
更多信息请下载全文后查看。
一体化微机电子警报灯[实用新型专利]
![一体化微机电子警报灯[实用新型专利]](https://img.taocdn.com/s3/m/179112c04b73f242326c5fd1.png)
专利名称：一体化微机电子警报灯专利类型：实用新型专利
发明人：韩凯,王长平,徐庆黎
申请号：CN94200733.6
申请日：19940120
公开号：CN2184950Y
公开日：
19941207
专利内容由知识产权出版社提供
摘要：一种一体化微机电子警报警灯，属于电子技术领 域，其结构由微机控制，功率放大器，汽车收录机，扬 声器和警灯组成，微机控制部分又由单片机单元，键 盘显示单元和音量控制单元组成，其优点是：整机体 积小，安装操作方便，同时运用单片机技术，产品误差 小，解决以前产品一致性差的问题，简化了生产工艺， 抗干扰能力较强。
申请人：韩凯
地址：130041 吉林省长春市朝阳区西安大路70号602信箱
国籍：CN
代理机构：吉林省专利服务中心
代理人：纪尚
更多信息请下载全文后查看。
一种铁路无人看守道口自动声光报警系统及报警方法[发明专利]
![一种铁路无人看守道口自动声光报警系统及报警方法[发明专利]](https://img.taocdn.com/s3/m/0b74b02f08a1284ac950438e.png)
专利名称：一种铁路无人看守道口自动声光报警系统及报警方法
专利类型：发明专利
发明人：巫乔顺,杨伟,王合宽,彭海波,匡胜徽,杨洋
申请号：CN201811487020.0
申请日：20181206
公开号：CN109552360A
公开日：
20190402
专利内容由知识产权出版社提供
摘要：本发明公开一种铁路无人看守道口自动声光报警系统及报警方法。
所述报警系统包括设于上下行铁路以检测列车通过信息并将检测信号发至信号接收单元的接近传感器单元；接收接近传感器单元的信号并识别真伪后将信号传给控制单元的信号接收单元；控制道口信号机和声光报警装置的报警控制单元；实时检测接近传感器单元、信号接收单元和/或控制单元工况并将异常信号发给控制单元和/或上传给远端上位机的故障检测单元；视频监视和存储道口现场并上传监视信号的视频监视单元；发送故障检测单元异常信号和/或视频监视单元视频信号，接收远程控制信号并发给控制单元的信号收发单元。
所述报警方法包括列车接近检测、异常检测、视频监控、报警控制步骤。
申请人：云南昆钢电子信息科技有限公司
地址：650300 云南省昆明市安宁昆钢朝阳路
国籍：CN
代理机构：广东安国律师事务所
代理人：黎锦晖
更多信息请下载全文后查看。
【CN209798562U】一种智能交警机器人用的防撞缓冲式交警岗台【专利】
( 12 )实 用新型专利
(21)申请号 201920164179 .2
(22)申请日 2019 .01 .30
(73)专利权人 合肥特尔卡机器人科技股份有限 公司
地址 230000 安徽省合肥市高新区望江西 路800号创新产业园A3楼210-D13室
(72)发明人 耿朝宏 吴狄 梁天习 周兴国
权利要求书1页 说明书4页 附图2页
CN 209798562 U
CN 209798562 U
权 利 要 求 书
1/1 页
1 .一种智能交警机器人用的防撞缓冲式交警岗台，包括交警岗台(1)，其特征在于： 所述交警岗台(1)的周侧面上均布安装有若干防撞机构(2) ；所述交警岗台(1)的底部 周侧面安装有一导向底盘(3) ；所述交警岗台(1)的内部为一空腔(101) ，所述空腔(101)内 倾斜安装有若干缓冲柱(4) ；所述交警岗台(1)的底面均布开有与空腔(101)相连通的若干 支撑口 (102) ； 所述防撞机构(2)包括转动轴(201)、连接板(202)、防撞筒(203)和第一齿轮(204) ；所 述转动轴(201)的顶部和底部分别转动连接有连接板(202) ，所述连接板(202)固定安装在 交警岗台 (1)的 周侧面上 ；两所述连接板 (202) 之间的转动轴(201) 周侧面上固定安装有一 防撞筒(203) ；所述转动轴(201)的底端固定有一第一齿轮(204) ； 所述导向底盘(3)包括套筒(5)和转盘(6) ；所述套筒(5)通过轴承与交警岗台(1)的底 部周侧面形成转动连接；所述套筒(5)的顶部周侧面固定有与第一齿轮(204)啮合的第二齿 轮(501) ；所述套筒(5)的底部周侧面固定有一转盘(6) ； 所述转盘(6)的下表面开有一环形滑槽(601) ；所述环形滑槽(601)与安装在地面上的 环形板(7)形成滑动配合；所述转盘(6)的下表面与滚珠(602)形成球面副连接； 所述缓冲柱 (4) 的 顶端与固定安装在空腔 (101) 顶部的固定环 (8) 相铰接 ；所述缓冲柱 (4)的底端贯穿支撑口(102)并铰接有一支撑板(401)。 2 .根据权利要求1所述的一种智能交警机器人用的防撞缓冲式交警岗台，其特征在于， 所述防撞筒(203)的内部为一环形腔(2031) ；所述环形腔(2031)内均布安装有若干第一弹 簧(2032)。 3 .根据权利要求1所述的一种智能交警机器人用的防撞缓冲式交警岗台，其特征在于， 所述固定环(8)的内表面为一环形斜面(801) ；所述环形斜面(801) 与缓冲柱(4) 相垂直。 4 .根据权利要求1所述的一种智能交警机器人用的防撞缓冲式交警岗台，其特征在于， 所述缓冲柱(4) 包括第一缓冲杆 (402) 和第二缓冲杆 (403) ，所述第一缓冲杆 (402)的一端部 开有一第一盲孔(4021) ；所述第一盲孔(4021)的端面固定有一挡环；所述第一盲孔(4021) 内插接有第二缓冲杆 (403) ；位于所述第一盲孔 (4021)内的第二缓冲杆 (403) 端部套设有一 第二弹簧(404) ； 所述第二缓冲杆(403)的一端部开有一第二盲孔(4031) ；所述第二盲孔(4031)的端面 内壁与第一盲孔(4021)的端面内壁之间安装有第三弹簧(405)。 5 .根据权利要求1所述的一种智能交警机器人用的防撞缓冲式交警岗台，其特征在于， 所述交警岗台 (1)的 周侧面上铰接有一门 体 ；所述交警岗台 (1) 的 底面固定安装在地面上 ， 且所述交警岗台(1)的高度大于车辆保险杠顶部距离地面的高度。
【CN209625303U】一种门禁监控装置机顶盒用辅助安装装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920602922.8(22)申请日 2019.04.29(73)专利权人 江苏蓝盾智能科技有限公司地址 213300 江苏省常州市中关村科技产业园泓口路218号C幢四楼(72)发明人 李欣 曹梁 管文艺 (74)专利代理机构 北京天奇智新知识产权代理有限公司 11340代理人 任毅(51)Int.Cl.G07C 9/00(2006.01)H04N 21/41(2011.01)F16M 11/04(2006.01)(54)实用新型名称一种门禁监控装置机顶盒用辅助安装装置(57)摘要本实用新型公开了一种门禁监控装置机顶盒用辅助安装装置，包括支撑底板，分别设置在支撑底板两端的第一护板和第二护板以及通过连接翼板与第二护板相连接的支撑背板，第一护板和第二护板均分别与支撑底板固定连接，且支撑底板、第一护板和第二护板构成了支撑架本体，第一护板用于与安装面相连接。
本实用新型一种门禁监控装置机顶盒用辅助安装装置通过在支撑架本体的第二护板上设置有不锈钢弹簧片材质的支撑背板，且将支撑背板设置为拱形结构，进而便于利用不锈钢弹簧片的特性提高了支撑架本体对机顶盒的适配性；进而便于支撑架本体对不同外径的机顶盒进行支撑安装，进而有效的提高了本实用新型的使用灵活性。
权利要求书1页 说明书5页 附图3页CN 209625303 U 2019.11.12C N 209625303U权 利 要 求 书1/1页CN 209625303 U1.一种门禁监控装置机顶盒用辅助安装装置，其特征在于：包括支撑底板(1)，分别设置在支撑底板(1)两端的第一护板(2)和第二护板(3)以及通过连接翼板(5)与第二护板(3)相连接的支撑背板(4)，所述第一护板(2)和第二护板(3)均分别与支撑底板(1)固定连接，且支撑底板(1)、第一护板(2)和第二护板(3)构成了支撑架本体(100)，所述第一护板(2)用于与安装面相连接；所述支撑背板(4)设置为拱形，且支撑背板(4)设置为不锈钢弹簧片材质，且支撑背板(4)的弧度最高点相对于第一护板(2)的内侧设置，所述支撑背板(4)上端设置有连接翼板(5)，所述连接翼板(5)以支撑背板(4)的长度方向设置；所述连接翼板(5)与第二护板(3)之间通过连接螺栓相连接，所述连接螺栓由调节螺母和螺杆构成，所述螺杆由光滑段和螺纹段构成，所述连接翼板(5)上设置有螺杆的光滑段相适配的第一固定孔(51)，所述第一固定孔(51)内壁设置为光滑的圆弧面，所述第二护板(3)上设置有与螺杆的螺纹段相适配的第二固定孔(52)，且第二固定孔(52)内壁设置有螺杆的螺纹段相适配的内螺纹；所述第二护板(3)的两侧均设置有弧形凹槽(31)，且弧形凹槽(31)相对镜像设置在第二护板(3)的两侧，所述第二护板(3)上还设置有观察窗(32)；所述第一护板(2)上的设置有贯穿性的安装孔(21)，所述安装孔(21)用于将第一护板(2)与安装面相连接，所述第一护板(2)上还设置有散热孔(22)，所述散热孔(22)设置为贯穿孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920389872.X
(22)申请日 2019.03.26
(73)专利权人 武汉永成通达科技有限公司
地址 430000 湖北省武汉市江岸区江汉北
路34号九运大厦B单元16层1601室
(72)发明人 邱永烜
(74)专利代理机构 上海精晟知识产权代理有限
公司 31253
代理人 冯子玲
(51)Int.Cl.
E04H 1/12(2006.01)
A47B 37/00(2006.01)
(54)实用新型名称一种警用一体化智能看守台(57)摘要本实用新型公开了一种警用一体化智能看守台，包括底板和看守台本体，看守台本体顶部的两侧均固定连接有固定电话，看守台本体的顶部固定连接有身份读卡器，看守台本体的内部开设有U型槽，U型槽内表面的左侧通过固定架固定连接有第一导电棒，本实用新型涉及警用设备技术领域。
该警用一体化智能看守台，通过看守人员站在站台上，带动站台下滑，使压块与压力传感器接触，间接的接通电源组件，配合电磁铁与导电滑块的吸力，从而将电话线路接通，此时通过身份读卡器刷卡即可使用固定电话，看守人员离开，站台向上运动，电源组件电路断开，固定电话无法使用，避免犯罪嫌疑人利用警员的疏忽，
盗用看守台上的电话与外部取得联系。
权利要求书1页 说明书4页 附图3页CN 209976081 U 2020.01.21
C N 209976081
U
权 利 要 求 书1/1页CN 209976081 U
1.一种警用一体化智能看守台，包括底板(1)和看守台本体(2)，所述看守台本体(2)顶部的两侧均固定连接有固定电话(3)，所述看守台本体(2)的顶部固定连接有身份读卡器(4)，其特征在于：所述看守台本体(2)的内部开设有U型槽(5)，所述U型槽(5)内表面的左侧通过固定架固定连接有第一导电棒(6)，所述U型槽(5)内表面的右侧通过固定架固定连接有第二导电棒(7)，所述第一导电棒(6)的外表面滑动连接有导电滑块(8)，且导电滑块(8)的背面与U型槽(5)的内壁滑动连接，所述第二导电棒(7)的外表面固定连接有电磁铁(9)，所述第一导电棒(6)和第二导电棒(7)的两端均电性连接有导电线(10)，两个所述导电线(10)的顶端均贯穿看守台本体(2)并延伸至看守台本体(2)的外部，所述导电线(10)的顶端与固定电话(3)的底部电性连接，所述看守台本体(2)的表面且位于U型槽(5)的正下方开设有凹槽(11)，所述凹槽(11)的内部固定连接有电源组件(12)，所述底板(1)的顶部固定连接有固定壳(13)，所述固定壳(13)的内表面滑动连接有站台(14)，所述站台(14)内部的四周均贯穿有支撑柱(15)，且支撑柱(15)的底端与固定壳(13)内表面的底部固定连接，所述站台(14)的底部固定连接有压块(16)，所述固定壳(13)内表面的底部固定连接有压力传感器(17)，且压力传感器(17)的顶部与压块(16)的底部活动连接。
2.根据权利要求1所述的一种警用一体化智能看守台，其特征在于：所述看守台本体(2)的表面且位于U型槽(5)的正上方开设有阶梯槽(18)，所述阶梯槽(18)的内部固定连接有滑杆(19)，所述滑杆(19)的表面滑动连接有滑套(20)。
3.根据权利要求2所述的一种警用一体化智能看守台，其特征在于：所述滑套(20)的底部固定连接有连接板(21)，且连接板(21)的底部与导电滑块(8)的顶部固定连接，所述滑杆(19)的表面套设有伸缩弹簧(22)，且伸缩弹簧(22)的一端与阶梯槽(18)的内壁固定连接。
4.根据权利要求1所述的一种警用一体化智能看守台，其特征在于：所述底板(1)顶部的两侧均固定连接有支撑杆(23)，两个所述支撑杆(23)的顶端之间固定连接有遮阳棚(24)，且遮阳棚(24)的底部固定连接有节能灯(25)。
5.根据权利要求1所述的一种警用一体化智能看守台，其特征在于：所述看守台本体(2)的表面转动连接有柜门(26)，且柜门(26)的表面固定连接有把手(27)。
6.根据权利要求1所述的一种警用一体化智能看守台，其特征在于：所述支撑柱(15)的表面套设有复位弹簧(28)，且复位弹簧(28)的底端与固定壳(13)内表面的底部固定连接。
7.根据权利要求1所述的一种警用一体化智能看守台，其特征在于：所述压力传感器(17)的输出端与中央处理器(29)的输入端连接，所述中央处理器(29)的输出端与电源组件(12)的输入端连接。
2。
