经济型汽车镀锌板应用部位设计
镀锌板种类及应用
摘要：在提高整车安全性、节能性、舒适性的同时，提高车身耐腐蚀性，延长车身寿命是衡量汽车品质的重要指标。
提高车身耐腐蚀性的重要途径之一是利用镀锌钢板代替非镀锌钢板，国外从20世纪70年代开始使用镀锌钢板，此后镀锌板使用比例不断上升。
本文阐述了镀锌板种类、性能、应用等方面的内容以及新型防腐材料的发展。
关键词：镀锌板 车身 应用中图分类号：U463.82.04 文献标识码：B镀锌板种类及其在车身上的应用长城汽车研究院材料部 魏元生随着汽车业的发展，为了满足不同使用环境对车身耐腐蚀性的需要，车身耐腐蚀性能及耐久性要求逐年提高。
欧美等发达国家为延长汽车使用寿命，减少维修费用，对汽车防腐性能提出了严格的标准规范，如美国、日本提出了车身耐表面腐蚀为5年，耐穿孔腐蚀为10年，发动机内腔耐腐蚀极限为2年[1]。
随着科学技术的发展，防腐标准有逐步提高的趋势，特别是沿海国家和北欧国家，由于气候、湿热、盐雾、大量使用含钠盐的融雪剂等原因，对车身的外露部件、底盘部件等耐腐蚀性能都提出很高的要求。
盐雾试验表明，镀锌板的耐盐雾腐蚀时间一般是普通冷轧钢板（普冷板）的2~3倍，因此车身的外露部件大量使用镀锌板是提高车身抗腐蚀性能的最有效途径之一。
1 镀锌板种类及性能目前，汽车车身上广泛使用的镀锌类钢板有：热镀纯锌板（GI）、合金化热镀锌板（GA）、电镀纯锌板（EGI）、电镀锌镍合金板（EGA）等。
到目前为止，欧系车多采用热镀纯锌板，日系车则多采用热镀锌铁合金板，电镀锌板由于相对成本较高而主要用于高端车型的外板件。
热镀锌层厚度可根据不同需要选择6~30 μm；电镀锌层厚度为2~12 μm。
热镀锌层的生成是通过将冷轧钢板表面活化后浸入420 ℃熔融锌槽镀锌，经高速气刀在钢带两侧喷吹H2+N2气流的擦拭和冷却作用，实现镀锌层厚度的均匀性和基材力学性能的稳定性；电镀锌层则以电化学方法生成，经镀锌处理后在钢板表面形成一层封闭的锌涂层，热镀锌板横截面金相图片见图1。
汽车件镀锌标准电镀锌层技术条件
汽车件镀锌标准电镀锌层技术条件前言本标准根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》首次制定了《电镀锌层技术条件》。
1 范围本标准规定了在铁基体材料上，在水溶性电解液中，用电解的方法获得的锌层。
本标准适用于东风汽车公司产品开发部门设计的、东风汽车公司生产的各类汽车所使用的零部件及总成电镀锌层的质量控制和验收。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4956-85磁性金属基体上非磁性覆盖层厚度测量磁性方法GB 5267-85螺纹紧固件电镀层GB 5270-85金属基体上金属覆盖层附着强度试验方法GB 6462-86金属和氧化物覆盖层横断面厚度显微镜测量方法GB 6463-86金属和其它无机覆盖层厚度测量方法评述GB/T 10125-1997人造气氛腐蚀试验盐雾试验3 术语3.1 主要表面在工件的某些表面上，其镀层对制件的外观和(或)使用性能起着重要作用。
3.2 厚度镀层厚度是指在工件的主要表面上，凡是能与直径为20mm的球体相接触的部位上的镀层厚度的最小值。
4 镀覆层的表示方法4.1 通用镀覆表示方法基体材料/镀覆方法·镀覆名称·镀覆层厚度·镀覆层特征·后处理对于电镀锌可以是：基体材料/镀覆方法·镀覆名称·镀覆层厚度·钝化膜类型·其它后处理4.2 铁基体上电镀锌表示方法4.2.1 完整的表示方法例如EP·Zn6CEQ其中EP表示电镀；Zn表示锌；6表示镀层厚度为6μm；C表示彩色钝化；E表示强化钝化；Q表示除氢处理(各种后处理标记见6.2节和6.3节)。

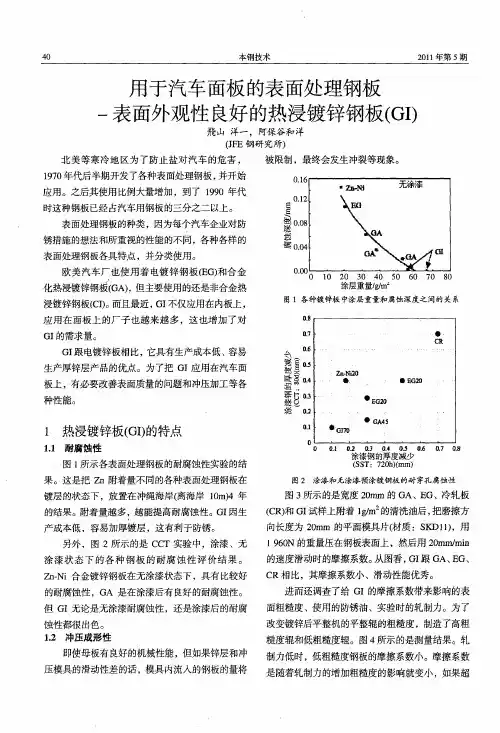

用于汽车面板的表面处理钢板——表面外观性良好的热浸镀锌钢板(GI)
