梁的截面尺寸

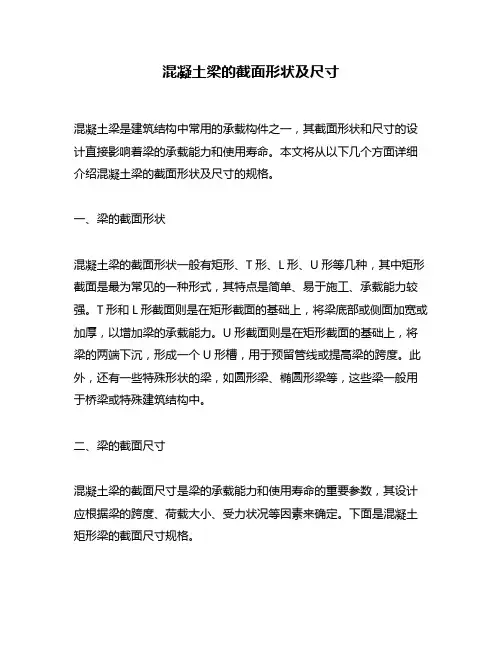

混凝土梁的截面形状及尺寸
混凝土梁的截面形状及尺寸混凝土梁是建筑结构中常用的承载构件之一，其截面形状和尺寸的设计直接影响着梁的承载能力和使用寿命。
本文将从以下几个方面详细介绍混凝土梁的截面形状及尺寸的规格。
一、梁的截面形状混凝土梁的截面形状一般有矩形、T形、L形、U形等几种，其中矩形截面是最为常见的一种形式，其特点是简单、易于施工、承载能力较强。
T形和L形截面则是在矩形截面的基础上，将梁底部或侧面加宽或加厚，以增加梁的承载能力。
U形截面则是在矩形截面的基础上，将梁的两端下沉，形成一个U形槽，用于预留管线或提高梁的跨度。
此外，还有一些特殊形状的梁，如圆形梁、椭圆形梁等，这些梁一般用于桥梁或特殊建筑结构中。
二、梁的截面尺寸混凝土梁的截面尺寸是梁的承载能力和使用寿命的重要参数，其设计应根据梁的跨度、荷载大小、受力状况等因素来确定。
下面是混凝土矩形梁的截面尺寸规格。
1.梁高梁高是指梁截面中心线距离底部的高度，一般用h表示。
梁的承载能力与梁高成正比，因此在设计中应尽可能增加梁的高度，以提高梁的承载能力。
根据设计规范，混凝土矩形梁的梁高应满足以下条件：(1)梁高不小于跨度的1/12，且不小于150mm；(2)梁高不大于跨度的1/4。
2.梁宽梁宽是指梁截面底部的宽度，一般用b表示。
梁的宽度不仅影响梁的承载能力，还影响着受力时的受力面积，因此在设计中应根据荷载大小和受力状况来确定梁的宽度。
根据设计规范，混凝土矩形梁的梁宽应满足以下条件：(1)梁宽不小于受力区宽度的1.2倍；(2)梁宽不大于梁高的3倍。
3.受力区高度受力区高度是指梁截面中心线距离底部的距离，一般用a表示。
受力区高度决定了梁的受力面积和受力位置，因此在设计中应根据受力状况和荷载大小来确定。
根据设计规范，混凝土矩形梁的受力区高度应满足以下条件：(1)受力区高度不小于受力区宽度的1/2；(2)受力区高度不大于梁高的0.7倍。
4.受力区宽度受力区宽度是指梁截面中心线受力区域的宽度，一般用bw表示。
梁的截面尺寸计算公式
梁的截面尺寸计算公式在结构工程中，计算梁的截面尺寸可以参考以下公式和相关内容：1. 梁的承载力公式：梁的承载力可以通过弯曲强度和剪切强度来计算。
弯曲强度公式通常采用欧拉-伯努利梁理论或者塑性铰理论。
剪切强度可以通过考虑剪切破坏和弯曲-扭转破坏来计算。
2. 梁的弯矩公式：梁的弯矩公式可以通过欧拉-伯努利梁理论来推导得到。
根据该理论，梁的弯曲应力与弯矩成正比，弯矩越大，梁的截面尺寸需要越大。
3. 直矩形截面尺寸计算公式：当梁的截面为直矩形时，其截面尺寸可以通过考虑弯曲和剪切破坏的承载力来计算。
对于受弯构件，其截面的高度和宽度可以通过求解弯矩、剪力和破坏参数的方程组得到。
4. T形截面尺寸计算公式：当梁的截面为T形时，其截面尺寸的计算主要考虑两部分：翼缘的宽度和高度以及腹板的尺寸。
翼缘部分的尺寸可以根据弯曲强度和剪切强度来确定，而腹板的尺寸主要考虑其厚度和宽度。
5. 梁的抗剪承载力公式：梁的抗剪承载力可以通过剪切强度来计算。
标准中通常使用剪切破坏理论或弯曲-扭转破坏理论，将梁材料的抗剪能力与梁的几何尺寸进行对比，来确定梁的最小尺寸。
6. 不同截面形状的计算公式：除了直矩形截面和T形截面外，还有其他一些常见的截面形状，如圆形、圆环形、梯形和梨形等。
对于这些不同形状的截面，计算公式会有所不同，但基本原理都是根据弯曲和剪切强度来确定截面尺寸。
在实际工程中，还需考虑荷载、约束条件、材料性能等因素，在进行截面尺寸计算时需要综合考虑这些因素，并对公式进行合理的修正和调整。
此外，还需要参考国内外相关规范和手册，如《混凝土结构设计规范》、《钢结构设计规范》等，以确保计算的准确性和安全性。
梁的截面尺寸计算公式
梁的截面尺寸计算通常涉及到多种参数，如荷载、材料特性、梁的长度等。
下面是一些常见的梁截面尺寸计算公式:
1.弯曲应力计算：
弯曲应力是梁截面上由于弯曲而引起的应力。
弯曲应力的计算公式为：σ= M * c / S
其中，
σ是弯曲应力（单位：Pa），
M 是梁上的弯矩（单位：Nm），
c 是梁截面上离中性轴最远点的距离（也称为最大截面偏心距，单位：m），
S 是梁截面的抵抗矩（单位：m^3）。
2.剪切应力计算：
剪切应力是梁截面上由于剪力而引起的应力。
剪切应力的计算公式为：τ= V * Q / (I * b)
其中，
τ是剪切应力（单位：Pa），
V 是梁上的剪力（单位：N），
Q 是梁截面的截面模量（单位：m^3），
I 是梁截面的惯性矩（单位：m^4），
b 是梁截面的宽度（单位：m）。
3.拉伸应力计算：
拉伸应力是梁截面上由于拉伸力而引起的应力。
拉伸应力的计算公式为：
σ= F / A
其中，
σ是拉伸应力（单位：Pa），
F 是梁上的拉伸力（单位：N），
A 是梁截面的面积（单位：m^2）。
此外，还需要考虑梁的材料特性，如弹性模量（E）和抗拉强度（σ_yield）。
这些参数用于验证梁的强度和稳定性。
对于具体的工程设计，还需要根据梁的加载情况、支承条件、设计要求等进行进一步的计算和分析。
通常会参考结构设计规范和使用专业的结构分析软件进行详细的截面尺寸计算。
混凝土梁的截面尺寸标准
混凝土梁的截面尺寸标准一、引言混凝土梁是建筑结构中常见的构件之一，其承载着建筑物的重量和荷载。
在设计混凝土梁时，截面尺寸是一个至关重要的参数，它关系到梁的强度、刚度、耐久性等方面。
因此，制定准确的混凝土梁截面尺寸标准对于建筑结构的安全和稳定具有重要的意义。
二、混凝土梁的截面尺寸标准分类根据混凝土梁的用途和受力状态的不同，混凝土梁的截面尺寸标准可以分为以下几类：1.普通梁截面尺寸标准普通梁是指梁的跨度小于等于6米，荷载比较简单的梁。
普通梁的截面尺寸标准主要包括梁的宽度、高度、翼缘厚度和腰筋的布置等。
2.大跨度梁截面尺寸标准大跨度梁是指梁的跨度大于6米，荷载较大的梁。
大跨度梁的截面尺寸标准主要包括梁的宽度、高度、翼缘厚度、腰筋的布置以及混凝土配筋等。
3.特殊形状梁截面尺寸标准特殊形状梁是指梁的截面形状不规则的梁，如T形梁、L形梁等。
特殊形状梁的截面尺寸标准主要包括梁的宽度、高度、翼缘厚度、腰筋的布置以及混凝土配筋等。
三、普通梁截面尺寸标准普通梁的截面尺寸标准根据梁的跨度和荷载来确定。
一般来说，普通梁的截面尺寸标准如下：1.梁的宽度梁的宽度一般根据设计要求来确定。
一般情况下，普通梁的宽度不小于300mm。
2.梁的高度梁的高度是普通梁截面尺寸的主要参数之一。
梁的高度一般根据梁的跨度、荷载和材料强度等因素来确定。
一般情况下，普通梁的高度应不小于跨度的1/12，但是也不能太高，否则会增加建筑物的自重和造价。
3.翼缘厚度翼缘厚度是指梁的上下翼缘的厚度。
翼缘厚度的大小主要受到荷载和梁的高度的影响。
一般情况下，翼缘厚度的最小值应不小于板厚的1/12。
4.腰筋布置腰筋是指在梁的高度方向上布置的钢筋，其作用是增强梁的承载能力和刚度。
一般情况下，腰筋的直径、布距和数量应根据荷载和梁的高度来确定。
四、大跨度梁截面尺寸标准大跨度梁的截面尺寸标准相对于普通梁更为复杂。
大跨度梁的截面尺寸标准主要包括以下几个方面：1.梁的宽度大跨度梁的宽度一般根据设计要求来确定。
梁的截面尺寸的确定知识讲解
梁的截面尺寸的确定梁的截面尺寸的确定1、梁的宽度取1/2～1/3梁高，宽度不大于支撑柱在该方向的宽度。
通常梁高取跨度的1/8～1/14。
2. 经验公式，在采用二级钢作为梁纵向钢筋时，梁高/弯矩＝4.2～4.6是最经济的，如：梁弯矩为120KN/m则梁高＝502～552是最省钱的，混凝土与钢筋最省。
本经验公式是在C25造价为216元/方，二级钢3200元/t下统计的，如混凝土标号高于C25则可以取靠近4.2的经验值，如低于C25 可取靠近4.6的经验值。
在设计中，可以照平时建模方法先建模计算一遍，再把弯矩图提出来看看，以一个跨度内的最大弯矩为控制，参照上面的经验公式进行一遍调整，这样设计出来的梁会是最省的。
注意不要发生次梁比主梁高的情况。
梁高的小幅度改变对梁线刚度改变很小，梁高调整后再计算的弯矩与第一次的弯矩差值很小，可以忽略。
最后，上述经验公式不适用与一级或三级钢作为梁纵筋的情况。
最后还要注意下，梁高的取值还受限于建筑净空要求等其他因素，要灵活处理。
2、柱截面尺寸计算3、柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
只有知道这几点，估算轴力才可能确定截面。
柱轴力的估算，首先确定每层柱受荷的面积。
此部分的面积，可简单的取柱左右（上下）两个跨度之和的一半进行计算。
再根据结构型式及活荷载的情况，确定每层的自重。
这个自重是个经验值，在各种手册上都有相关的介绍。
一般是框架结构14~16KN/m^2，剪力墙结构15~18KN/m^2。
值得提醒的是，这里的自重是标准值，而在算柱轴压比时应当采用设计值。
最后，对每层的受荷载面积累加并乘以结构的自重，可算出柱轴力，柱轴力除以轴压比限值可得出柱截面面积。
4、以上情况，仅是对柱截面的估算。
梁截面尺寸的确定
1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。
其一般步骤是：先由梁的高跨比h/l0确定梁的高度h，再由梁的高宽比h/b确定梁的宽度b（b为矩形截面梁的宽度或T形、I形截面梁的腹板宽度），并将其模数化。
对变形和裂缝宽度要求严格的梁，尚应按规定进行扰度验算及裂缝宽度验算。
①梁的高跨比下表列出了梁的高跨比下限值，该值可以满足一般正常使用下的变形要求。
但对变形要求高的梁，尚应进行扰度验算。
梁的高跨比下限值构件类型/支承情形简支一端连续两端连续悬臂独立梁及整体肋形梁的主梁1/12 1/3.5 1/15 1/6整体肋形梁的次梁1/16 1/8.5 1/20 1/8注：1. 表中数值适用于普通混凝土和fy<=400N/m m2的普通钢筋；2. 当梁的跨度超过9m时，表中系数宜乘1.2；3. 对比重γ为15~20kN/m3的轻质混凝土结构，表中系数宜乘以（1.65-0.03γ）且不小于1的系数。
②梁截面的高宽比梁截面的高宽比h/b对矩形截面，可选2.0~3.5；对T形截面，可选2.5~4.0。
③模数要求当梁高h<=800m m时，h为50mm的倍数；当h>800m m时，h为100mm的倍数。
当梁宽b>=200mm时，梁的宽度为50m m的倍数；200mm以下宽度的梁，有b=100mm、150m m、180mm三种。
④主、次梁的截面尺寸关系在现浇混凝土结构中，主梁的宽度不应小于200mm，通常为250mm及以上；次梁宽度不应小于150mm。
主梁的高度应至少比次梁高50m m或100mm（当主梁下部可能为双排钢筋时）。
混凝土梁设计截面尺寸标准
混凝土梁设计截面尺寸标准一、前言混凝土梁是建筑中常用的结构构件，其设计截面尺寸的合理性直接影响着梁的承载能力、安全性和经济性。
因此，建筑设计师在设计混凝土梁时，必须按照一定的标准来确定梁的截面尺寸，以保证梁的承载能力和安全性。
本文将从梁截面形式、混凝土强度等方面详细介绍混凝土梁设计截面尺寸的标准。
二、梁截面形式混凝土梁的截面形式有矩形、T形、L形、圆形、梯形等多种类型。
其中，矩形梁和T形梁是最常用的梁截面形式。
1. 矩形梁矩形梁的设计截面尺寸应满足以下要求：1）截面高度应按照下列公式确定：h = 0.45b_f + a_s + 0.5h_c其中，b_f为受力方向上的矩形梁截面宽度；a_s为钢筋面积；h_c为混凝土保护层厚度。
2）矩形梁的宽度应不小于其高度的1/3，且不大于其高度的3倍。
3）矩形梁的下缘应平直，不允许有突出的角或凹槽。
2. T形梁T形梁的设计截面尺寸应满足以下要求：1）截面高度应按照下列公式确定：h = 0.45b_f + a_s + 0.5h_c其中，b_f为受力方向上的T形梁截面宽度；a_s为钢筋面积；h_c为混凝土保护层厚度。
2）T形梁的宽度应不小于其高度的1/3，且不大于其高度的3倍。
3）T形梁的翼缘宽度应满足下列公式：b_w ≥ 0.5(h - h_0) - h_c其中，h_0为梁底部到翼缘底部的距离。
4）T形梁的翼缘厚度应满足下列公式：t_w ≥ 0.1h三、混凝土强度混凝土梁的设计截面尺寸还应根据混凝土的强度等级来确定。
混凝土的强度等级分为C15、C20、C25、C30、C35、C40、C45、C50等多个等级。
1. C15-C30混凝土对于C15-C30混凝土，其配筋率不应大于0.02，且不小于0.001。
配筋率是指钢筋面积与混凝土截面积之比。
2. C35-C50混凝土对于C35-C50混凝土，其配筋率不应大于0.04，且不小于0.002。
四、其他要求1. 混凝土梁的截面应尽量采用等截面或近似等截面，以便于施工。
梁截面多大需要专项方案
在建筑施工过程中，梁作为重要的承重构件，其截面尺寸的选择直接关系到整个建筑物的安全与稳定性。
根据《危险性较大的分部分项工程安全管理规定》以及相关建筑规范，梁截面尺寸达到一定标准时，必须编制专项施工方案，甚至需要专家论证。
以下是关于梁截面多大需要专项方案的详细介绍。
一、梁截面尺寸的分类根据建筑规范，梁截面尺寸主要分为以下几类：1. 普通梁：截面尺寸较小，一般不超过500mm×500mm。
2. 大截面梁：截面尺寸在500mm×500mm至1000mm×1000mm之间。
3. 特大截面梁：截面尺寸超过1000mm×1000mm。
二、梁截面需要专项方案的标准1. 普通梁：当梁的截面尺寸达到大截面梁标准时，需要编制专项施工方案。
2. 大截面梁：当梁的截面尺寸达到特大截面梁标准时，需要编制专项施工方案，并经专家组论证通过。
3. 超过一定规模的危险性较大的分部分项工程：包括以下情况：（1）梁的搭设高度在8m及以上；（2）梁的搭设跨度在18m及以上；（3）施工总荷载（设计值）在15kN/m及以上；（4）集中线荷载（设计值）在20kN/m及以上。
对于上述情况，需要编制专项施工方案，并经专家组论证通过。
三、梁截面专项方案的主要内容1. 梁截面设计：包括梁的截面尺寸、配筋、混凝土强度等级等。
2. 施工工艺：包括模板支撑系统、钢筋绑扎、混凝土浇筑等。
3. 安全措施：包括人员、设备、材料等安全管理。
4. 环境保护：包括施工过程中产生的废水、废气、噪音等环境保护措施。
5. 应急预案：包括施工过程中可能出现的突发事件及应对措施。
总之，梁截面尺寸达到一定标准时，必须编制专项施工方案，以确保建筑物的安全与稳定性。
施工单位应严格按照相关规范和标准执行，确保施工质量，降低安全事故风险。
