二衬台车施工专项方案
二衬台车施工专项方案

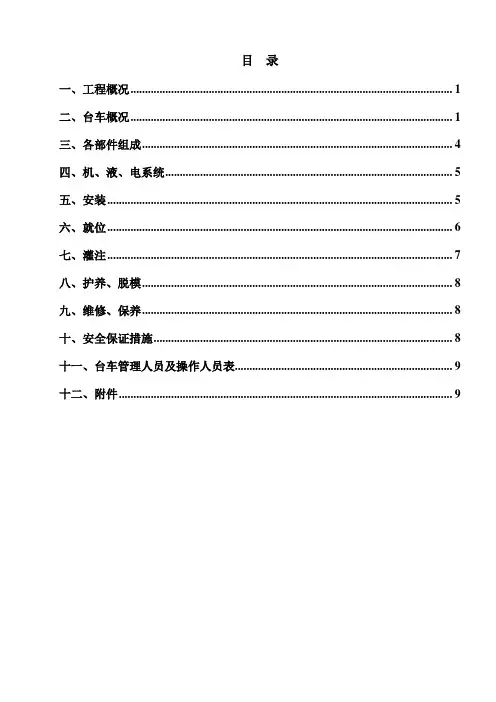

目录一、工程概况 (1)二、台车概况 (1)三、各部件组成 (4)四、机、液、电系统 (5)五、安装 (5)六、就位 (6)七、灌注 (7)八、护养、脱模 (8)九、维修、保养 (8)十、安全保证措施 (8)十一、台车管理人员及操作人员表 (9)十二、附件 (9)福土龙隧道台车专项方案一、工程概况我项目承建楚雄至大姚高速公路第1合同段位于云南省楚雄州境内，左线ZK14+041.5—ZK19+900全长5858.5m,右线YK14+065—YK19+900全长5835m，其中隧道2座，桥梁1座，路基两段。
具体工程如下：上米村隧道左线起止桩号ZK14+041.5—ZK15+885，全长1843.5m，右线起止桩号YK14+065—YK15+910，全长1845m，隧道出口采用削竹式洞门，福土龙隧道左线起止桩号ZK16+330—ZK19+016，全长2686m，右线起止桩号YK16+335—YK19+005，全长2670m，隧道进出口均采用削竹式洞门。
二、台车概况根据隧道设计衬砌断面和施工具体要求，以及根据我部二衬混凝土施工方法（拱墙一体，无单独施工矮边墙），制定具体的台车方案如下图，台车共两台，采用电机驱动整体有轨行走，模板采用全液压操作，利用液压缸支（收）模板，机械丝杆固定。
主要技术参数1、一个工作循环的理论衬砌长度： 12 米；2、衬砌厚度（包括超挖回填厚度）：500mm；3、轨距：7000 mm；4、成拱半径：R＝5950mm；5、台车进行速度：6.5m/min；6、液压系统额定压力：16Mpa；7、衬砌上升速度：1.50m/h；8、钢轨采用43Kg/m重轨；9、模板采用12mm钢板；10、每台台车重量91t。
右洞台车结构尺寸图（一）右洞台车侧视图（一）左洞台车结构尺寸图（二）左洞台车侧视图（二）台车工作窗口平面图三、各部件组成台车一般由模板总成、托架总成、平移机构、门架总成、主从行走机构、侧向液压油缸、侧向支承千斤、托架支承千斤、门架支承千斤等组成。
二衬台车方案
二衬台车方案第1篇二衬台车方案一、项目背景随着我国基础设施建设的快速发展，隧道及地下工程建设项目日益增多。
在隧道施工过程中，二衬台车作为隧道二次衬砌施工的关键设备，其性能及施工方案的合理性对工程进度、质量和安全具有重大影响。
为进一步提高二衬台车施工水平，确保工程质量和安全，本方案针对二衬台车施工进行详细规划。
二、方案目标1. 确保施工安全，降低施工风险；2. 提高施工效率，缩短施工周期；3. 保证施工质量，满足设计要求；4. 优化资源配置，降低工程成本；5. 符合国家法律法规和行业标准。
三、施工方案1. 设备选型根据工程规模、隧道断面及施工条件，选用适宜的二衬台车。
设备应满足以下要求：（1）结构强度高，稳定性好；（2）操作简便，易于维护；（3）施工速度快，生产效率高；（4）适应性强，可适用于不同隧道断面；（5）符合国家相关行业标准。
2. 施工流程（1）施工准备：对施工人员进行技术培训和安全教育，确保施工人员熟悉二衬台车的操作方法及安全规程；检查设备、材料等各项准备工作是否到位。
（2）台车组装：按照设备说明书进行组装，确保台车结构稳定，连接牢固。
（3）模板调整：根据隧道断面尺寸调整模板，保证模板与隧道壁贴合紧密。
（4）混凝土浇筑：采用泵送混凝土，分层浇筑，确保混凝土密实。
（5）养护：混凝土浇筑完成后，及时进行养护，保证混凝土强度。
（6）拆模：混凝土强度达到设计要求后，进行拆模，检查二衬结构质量。
（7）台车移位：完成一个施工段的二衬施工后，将台车移至下一施工段。
3. 施工要点（1）严格遵循施工流程，确保施工质量；（2）加强施工监测，及时调整模板，保证二衬结构尺寸准确；（3）控制混凝土浇筑速度，防止出现分层、离析等现象；（4）加强养护，确保混凝土强度；（5）定期检查设备，及时维修，确保设备正常运行。
四、质量与安全1. 质量保证措施（1）选用合格的混凝土原材料；（2）加强混凝土浇筑过程中的质量控制；（3）严格控制拆模时间，确保混凝土强度；（4）定期对台车进行检查、维修，保证设备性能。
公路隧道二衬台车制作方案 、施工方案
某高速公路№某合同段隧道二衬台车制作及施工方案编制人：___________复核人：___________审核人：___________某工程集团有限公司某高速公路№某合同段20某年月目录第一章工程概况 (1)第二章台车概况 (1)第三章各部件组成 (3)第四章机、液、电系统 (4)第五章安装 (4)第六章就位 (5)第七章灌注 (6)第八章八护养、脱模 (6)第九章台车受力分析 (7)第十章二衬施工注意事项及附件 (18)附件............................................................................. 错误!未定义书签。
隧道二衬台车专项方案第一章工程概况本标段（K某）主线共设有某座隧道，均为短隧道。
其中某隧道位于某区某镇某村附近。
设计隧道为连拱隧道，起讫里程桩号为K某，全长315m，属于短隧道，隧道路基设计高程为368.066～373.106，最大埋深约129.6m。
隧道围岩以Ⅴ级（145m）为主，Ⅲ级（110m）次之，Ⅳ级（60m）最短。
某隧道位于某某县某镇。
设计隧道为短小净距隧道，起讫里程桩号为左线ZK某，左线长384m，右线YK34+364～YK34+770,右线长406m，两洞平均长395m,属短隧道；隧道左线路基设计高程为371.864～363.388，隧道右线路基设计高程为372.383～363.066，隧道最大埋深为96.55米。
主线在K某段另设有480m/1座过水隧道，设计布置形式为单洞式，某过水隧道位于某某县某镇。
起讫里程桩号GSK0+020～GSK0+500,全长480m，净空（宽×高）为3m×2.9m第二章台车概况根据隧道设计衬砌断面和施工具体要求,以及根据本合同段二衬混凝土施工方法(拱墙一体，无单独施工矮边墙),制定具体的台车方案如下图，台车共五台,采用电机驱动整体有轨行走，模板采用全液压操作，利用液压缸支(收)模板，机械丝杆固定。
二衬台车施工专项方案介绍.doc

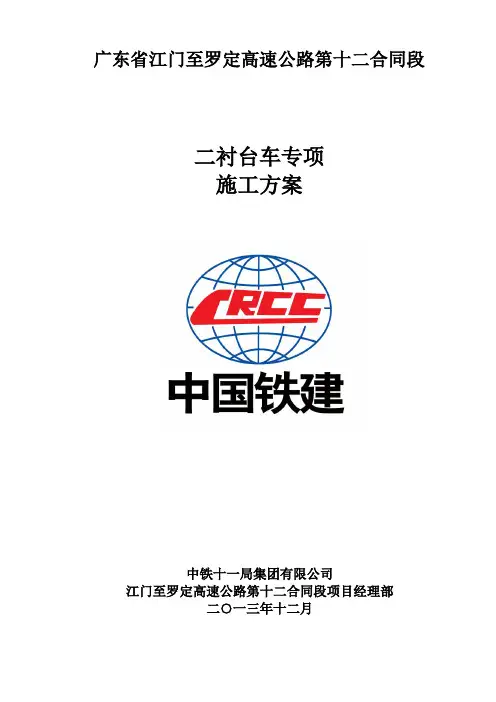

广东省江门至罗定高速公路第十二合同段二衬台车专项施工方案中铁十一局集团有限公司江门至罗定高速公路第十二合同段项目经理部二○一三年十二月目录一、工程概况 (1)二、台车概况 (1)三、各部件组成 (3)四、机、液、电系统 (4)五、安装 (5)六、就位 (5)七、灌注 (6)八、护养、脱模 (6)九、台车受力分析 (6)十、主门架受力分析 (10)隧道台车专项方案一、工程概况第12标段地处广东省云浮市云安县，起止里程RK102+660～RK111+750，正线长度9.09km，为双向6车道高速公路，隧道4335m/2座，其中特长隧道3191.5m/1座，长隧道1143.5m/1座。
二、台车概况根据隧道设计衬砌断面和施工具体要求，以及根据我部二衬混凝土施工方法（拱墙一体，无单独施工矮边墙），制定具体的台车方案如下图，台车共四台，采用电机驱动整体有轨行走，模板采用全液压操作，利用液压缸支（收）模板，机械丝杆固定。
主要技术参数1、一个工作循环的理论衬砌长度： 12 米；2、衬砌厚度（包括超挖回填厚度）：1000mm；3、轨距：10400 mm；4、成拱半径：R1＝8450mm，R2＝5350mm，R3＝1750mm；5、台车进行速度：8m/min；6、液压系统工作压力：160Kg/cm2；7、衬砌上升速度：1.50米/小时；8、钢轨采用43Kg/m重轨。
9、模板采用12mm钢板10、每台台车重量130吨；台车结构尺寸图（一）台车侧视图（一）台车结构尺寸图（二）台车侧视图（二）台车工作窗口平面图三、各部件组成台车一般由模板总成、托架总成、平移机构、门架总成、主从行走机构、侧向液压油缸、侧向支承千斤、托架支承千斤、门架支承千斤等组成。
模板组成：模板由16块顶模、16块侧模以及16块小边模构成横断面，顶模与顶模之间通过螺栓联成整体，侧模与顶模、侧模与小边模通过铰耳轴联接。
每节模板做成1.5米宽，由多节组合而成，模板之间皆由螺栓联接。
隧道二衬台车安拆专项施工方案
隧道二衬台车安拆专项施工方案一、背景及目的：隧道二衬台车是用于隧道二衬施工的特种设备，其主要任务是进行隧道二衬的安装和拆除。
隧道二衬台车的安拆工作需要谨慎、准确地进行，以确保施工质量和工人安全。
本方案旨在规范隧道二衬台车的安拆工作，保证施工顺利进行。
二、作业准备：1. 编制详细的施工方案，包括工程图纸、施工方法、安全措施等。
2. 选派经验丰富的操作人员进行施工，并对其进行相关培训。
3. 检查隧道二衬台车的设备状况和工作状态。
4. 确定施工期限和工作安排。
三、安拆工作步骤：1. 安装隧道二衬台车的前期准备工作，包括：确定安装位置、翻转台车。
2. 将隧道二衬台车平稳地移动到安装位置，并使用支撑器材将其固定。
3. 按照工程图纸和施工方案，对隧道二衬台车进行调试和校正，确保其正常工作。
4. 安装隧道二衬板，确保其位置准确、牢固。
5. 根据工程要求，对隧道二衬板进行检查和测试，确保其质量符合要求。
6. 拆除隧道二衬板时，先确认工作区域的安全性，然后依次拆除隧道二衬板，并妥善处理拆除后的材料。
7. 在拆除完成后，对隧道二衬台车进行清洁、检查和维护。
四、安全措施：1. 操作人员必须经过专门培训，并持有效证件。
2. 在施工现场设置明显的安全警示标志，确保人员、车辆等设备的安全。
3. 操作人员必须佩戴符合规定的个人防护装备，如安全帽、防护眼镜、防护手套等。
4. 在工作过程中，严禁超负荷工作，及时对设备进行检查和维修。
5. 在施工现场设置专人负责协调施工，确保施工安全和顺利进行。
以上是针对隧道二衬台车安拆的专项施工方案，希望能对您有所帮助。
如果还有其他问题，请随时提问。
公路隧道二次衬砌模板台车洞内拼装施工工法
公路隧道二次衬砌模板台车洞内拼装施工工法公路隧道建设在现代交通建设中占有重要地位，而二次衬砌则是隧道建设中不可缺少的一项工艺。
公路隧道二次衬砌模板台车洞内拼装施工工法是一种高效、安全的施工方法，本文将详细介绍该工法的操作流程和关键技术。
一、施工前准备在开始施工前，需要将二次衬砌所需的模板、钢筋等材料准备齐全，并进行检查和确认。
同时，要确保施工现场的通风、照明、排水等设备齐全，并对施工人员进行必要的技术培训和安全教育。
二、模板台车的搭设1. 确定模板台车布置方案，按照设计要求设置支撑点和固定点，确定模板台车的位置和数量。
2. 搭设模板台车，先将基础模板固定在洞壁上，然后依次搭设垂直模板、顶板模板和侧板模板等。
3. 调整模板的位置和水平度，使用水平仪和调节螺杆进行调整，确保模板的水平和垂直度达到设计要求。
三、模板的拼装和固定1. 拼装模板板件，将模板板件按照设计要求的顺序进行拼装，并使用紧固件进行固定。
注意检查模板板件的连接是否紧密，是否存在错位或松动情况。
2. 对于大型模板板件，在拼装时需要使用吊索进行悬挂，确保安全和稳定。
3. 使用模板台车的固定装置将模板板件固定在洞壁上，确保模板的稳定性和安全性。
四、钢筋的布置和预埋1. 根据设计要求，在模板台车内制作钢筋骨架，将钢筋正确布置在模板内，并使用钢筋扎带进行固定，确保骨架的稳定和精度。
2. 进行钢筋的预埋和焊接，将预埋钢筋按照设计要求的位置和间距焊接在现有结构上，确保二次衬砌的整体稳定和坚固。
五、混凝土的浇筑和养护1. 在模板台车内依次浇筑混凝土，并使用振动器进行振捣，确保混凝土的密实和均匀性。
2. 在混凝土浇筑后，进行充分的养护，包括水养护和温度控制，以提高二次衬砌的强度和质量。
六、模板的拆除和清理1. 在混凝土硬化后，进行模板的拆除工作。
先拆除侧板模板，然后依次拆除顶板模板、垂直模板和基础模板。
2. 清理施工现场，将废弃的模板和垃圾进行整理和清运，保持施工现场的整洁和安全。
二衬混凝土台车施工专项方案
目录一、编制依据及原则 (1)1.1 编制依据 (1)1.2 编制原则 (1)二、工程概况 (2)2.1 设计概况 (2)2.2现场施工情况 (2)2.3 二衬混凝土施工工程量 (4)三、施工方案 (4)3.1 施工步序 (7)3.2 C隧道二衬混凝土浇筑周期 (8)3.3 机械设备及人员配备 (9)四、施工注意事项 (10)五、质量问题预防及处理措施 (11)5.1 混凝土水灰比过大 (11)5.2 混凝土均质性差、产生麻面 (11)5.3 产生裂缝 (12)六、安全保证措施 (13)6.1安全生产技术保证措施 (13)6.2 施工现场的安全措施 (14)七、环境保护措施 (16)一、编制依据及原则1.1 编制依据1、111111111111111111工程施工设计图纸、实施性施工组织设计。
2、目前我施工单位掌握的现场勘测资料。
3、目前施工情况和工期的要求。
A、设计标准、规范：(1) ISO9001标准及GB/T19000《质量管理与质量保证》；(2)《混凝土结构设计规范》GB50010-2002；(3)《铁路隧道工程施工技术指南》（TZ204-2008）；B、施工、验收标准及规范：(1) ISO9001标准及我公司质量保证体系文件；(2)《混凝土结构工程施工质量验收规范》GB50204-2002；(3)相关国家、部颁发的其它规范和标准；(4)我施工单位现有的施工技术、施工管理和机械设备配备能力；(5)我单位多年从事类似工程的施工经验。
1.2 编制原则1、详细研究施工图纸基础上，根据现场实际条件采用先进、合理、经济、可行的施工方案；2、施工进度、劳力资源等安排均衡、高效；3、保护环境、保护文物，文明施工；4、严格贯彻“安全第一”的原则；5、确保工程质量和工期；6、加强施工管理，提高生产效率，降低工程造价。
二、工程概况2.1 设计概况111111111111111111道工程，包括暗挖出入段线及暗挖牵出线。
二衬台车施工专项方案全解.doc
广东省江门至罗定高速公路第十二合同段二衬台车专项施工方案中铁十一局集团有限公司江门至罗定高速公路第十二合同段项目经理部二○一三年十二月目录一、工程概况 (1)二、台车概况 (1)三、各部件组成 (3)四、机、液、电系统 (4)五、安装 (5)六、就位 (5)七、灌注 (6)八、护养、脱模 (6)九、台车受力分析 (6)十、主门架受力分析 (10)隧道台车专项方案一、工程概况第12标段地处广东省云浮市云安县，起止里程RK102+660～RK111+750，正线长度9.09km，为双向6车道高速公路，隧道4335m/2座，其中特长隧道3191.5m/1座，长隧道1143.5m/1座。
二、台车概况根据隧道设计衬砌断面和施工具体要求，以及根据我部二衬混凝土施工方法（拱墙一体，无单独施工矮边墙），制定具体的台车方案如下图，台车共四台，采用电机驱动整体有轨行走，模板采用全液压操作，利用液压缸支（收）模板，机械丝杆固定。
主要技术参数1、一个工作循环的理论衬砌长度： 12 米；2、衬砌厚度（包括超挖回填厚度）：1000mm；3、轨距：10400 mm；4、成拱半径：R1＝8450mm，R2＝5350mm，R3＝1750mm；5、台车进行速度：8m/min；6、液压系统工作压力：160Kg/cm2；7、衬砌上升速度：1.50米/小时；8、钢轨采用43Kg/m重轨。
9、模板采用12mm钢板10、每台台车重量130吨；台车结构尺寸图（一）台车侧视图（一）台车结构尺寸图（二）台车侧视图（二）台车工作窗口平面图三、各部件组成台车一般由模板总成、托架总成、平移机构、门架总成、主从行走机构、侧向液压油缸、侧向支承千斤、托架支承千斤、门架支承千斤等组成。
模板组成：模板由16块顶模、16块侧模以及16块小边模构成横断面，顶模与顶模之间通过螺栓联成整体，侧模与顶模、侧模与小边模通过铰耳轴联接。
每节模板做成1.5米宽，由多节组合而成，模板之间皆由螺栓联接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概况 (1)二、台车概况 (1)三、各部件组成 (4)四、机、液、电系统 (5)五、安装 (5)六、就位 (6)八、护养、脱模 (8)九、维修、保养 (8)十、安全保证措施 (8)十一、台车管理人员及操作人员表 (9)十二、附件 (9)福土龙隧道台车专项方案一、工程概况我项目承建楚雄至大姚高速公路第1合同段位于云南省楚雄州境内，左线ZK14+041.5—ZK19+900 全长 5858.5m,右线 YK14+065—YK19+900 全长 5835m，其中隧道 2 座，桥梁 1 座，路基两段。
具体工程如下：上米村隧道左线起止桩号ZK14+041.5—ZK15+885，全长1843.5m，右线起止桩号YK14+065—YK15+910，全长1845m，隧道出口采用削竹式洞门，福土龙隧道左线起止桩号ZK16+330—ZK19+016，全长2686m，右线起止桩号YK16+335—YK19+005，全长 2670m，隧道进出口均采用削竹式洞门。
二、台车概况根据隧道设计衬砌断面和施工具体要求，以及根据我部二衬混凝土施工方法（拱墙一体，无单独施工矮边墙），制定具体的台车方案如下图，台车共两台，采用电机驱动整体有轨行走，模板采用全液压操作，利用液压缸支（收）模板，机械丝杆固定。
主要技术参数1、一个工作循环的理论衬砌长度： 12 米；2、衬砌厚度（包括超挖回填厚度）：500mm；3、轨距：7000 mm；4、成拱半径：R=5950mm；5、台车进行速度：6.5m/min；6、液压系统额定压力：16Mpa；7、衬砌上升速度：1.50m/h；8、钢轨采用43Kg/m重轨；9、模板采用12mm钢板；10、每台台车重量91t。
8200右洞台车结构尺寸图（一）右洞台车侧视图（一）97008200550260左洞台车结构尺寸图（二）左洞台车侧视图（二）台车工作窗口平面图三、各部件组成台车一般由模板总成、托架总成、平移机构、门架总成、主从行走机构、侧向液压油缸、侧向支承千斤、托架支承千斤、门架支承千斤等组成。
模板组成：模板由16块顶模、16块侧模以及16块小边模构成横断面，顶模与顶模之间通过螺栓联成整体，侧模与顶模、侧模与小边模通过铰耳轴联接。
每节模板做成1.5米宽，由多节组合而成，模板之间皆由螺栓联接。
模板上开有呈品字型排列的工作窗，共32个，每个窗口尺寸为50cm*50cm,窗口纵向间距为2.5m，顶部安装有与输送泵①125接口的注浆装置。
(详见台车工作窗口平面图) 托架总成：托架主要承受浇铸时上部混凝土及模板的自重，它上承模板，下部通过液压油缸和支承千斤传力于门架。
托架由两根纵梁、两根边横梁、多根中横梁及立柱组成。
纵梁由钢板焊接成工字形截面；边横梁及多根中横梁由工字钢制造；立柱由工字钢制造。
平移机构：一台液压台车，平移机构前后各一套，它支承在门架边横梁上。
平移小车上的液压油缸(GE160/90—300)上与托架纵梁相连，通过油缸的收缩来调整模板的竖向定位及脱模，其调整行程为300mm；而水平方向上的油缸(GE90/50—200)用来调整模板的衬砌中心与隧道中心是否对中，左右可调行程为100mm。
门架总成：门架是整个台车的主要承重构件，它由横梁、立柱及纵梁通过螺栓联接而成，各横梁及立柱间通过联接梁及斜拉杆联接。
液压台车的主要结构由钢板焊接，整个门架保证有足够的强度，刚度和稳定性。
门架横梁由钢板焊接成I或H字形截面；立柱同样由工字钢焊接成i或n字形截面；纵梁采用钢板焊接而成；斜支承采用工字钢或槽钢；各联接梁采用槽钢、工字钢或角钢。
主从行走机构：液压台车主从行走机构各两套，它们铰接在门架纵梁上。
主行走机构由 Y 型电机驱动一级齿轮减速后，再通过两级链条减速，其行走速度为6.5m/min,行走轮直径为(p 350mm;侧向液压油缸：侧向液压油缸主要是为边模板脱模，同时起着支承模板的作用，侧向油缸(GE100/63—400),根据衬砌长度选用4个油缸，其调整行程为250mm。
侧向螺旋千斤：安装在门架上的螺旋千斤用来支承、调节模板位置，承受灌注混凝土时产生的压力。
螺杆直径为65mm,其调整行程为250mm。
考虑此台车的特别性螺杆为单螺杆。
托架支承千斤：它主要为改善浇注混凝土时托架纵梁的受力条件，保证托架的可靠和稳定。
螺杆直径为65mm,其调整行程为150mm。
门架支承千斤：它联接在门架纵梁下面，台车工作时，它顶在轨道面上，承受台车和混凝土的重量，改善门架纵梁的受力条件，保证台车工作时门架的稳定。
螺杆直径为65mm,其调整行程为200mm。
四、机、液、电系统1、机械系统台车行走采用两套机械传动装置,通过一级齿轮减速器和两级链条减速后驱动台车行走。
为实现两套驱动装置同步,采用两台电机同时起动；为满足工况要求,电机可进行正、反转运行。
2、液压系统台车液压系统采用三位四通手动换向阀进行换向,来实现油缸的伸缩。
左右侧向油缸各采用一个换向阀控制两侧水平油缸的动作；四个竖向油缸各用一个换向阀控制其动作；两个小车平移油缸各用一个换向阀操作；利用双向液控单向阀对四个竖向油缸进行锁闭,保证模板不致下降,采用单向节流阀调节油缸的运动速度。
当换向阀处于中位时,系统卸荷,防止系统发热；直回式回油滤清器和集成阀块简化了系统管路。
3、电气系统电气系统主要对油泵电机的起停及行走电机的正反向运行进行控制。
行走电机没有正反转控制及过载保护。
五、安装1．台车安装在洞外安装,吊装前应选择便于进洞的安装地段,安装完后台车轴线与隧道轴线夹角应不大于5度。
2．铺设轨道：枕木和钢轨必须合乎要求,铺设后轨距误差控制在± 10mm 以内；轨道与枕木必须用道钉固定，防止台车行走时发生危险；枕木间距不得大于70 cm,以免钢轨被压断。
3.吊装：根据场地条件选择适当吨位的吊车，主件吊装用钢丝绳不小于0 16。
按先后顺序组装台车，组装中必须注意安全。
4．安装质量的要求：因台车在出厂前已进行过厂内拼装、调试，故在现场应顺利组装。
模板外表面尽量避免使用气割和电焊的方法影响质量，确有因运输变形的情况应尽量校正，具体要求如下：①.全车所有螺栓必须齐全，且拧紧。
②.所有模型板拱板连接处的定位销窗口处的铰销、定位销必须全部存在、并打紧，防止在使用中产生错台。
③.所有螺旋千斤顶必须在螺纹部分涂黄油，保证旋转自由。
④.电气系统安装必须是专业电工进行操作，确保安全操作。
⑤.液压系统试车后，要确保所有油缸动作自如，所有接头处无漏洞现象。
⑥.在安装丝杠时，要保证纵向同一排丝杠转向一致，以免操作时出现互锁现象。
5.验收：台车验收的具体程序如下：①.厂家资料检查，包括厂家税务证、营业执照、安全生产许可证、安装资质设备图等。
②.设备资料验收，包括出厂合格证、技术资料及使用说明等。
③.原材料质量合格证、质检合格证验收。
④.机、液、电系统验收，电磁启动器、电机是否正常；电磁仪表是否正常；传动部分是否正常；侧模油缸、竖向、平移、液压管路、油缸是否正常；支撑加固系统是否牢固稳定。
⑤.外观验收，模板厚度三1.2mm以上、接缝间隙＜1mm、模板错台W 1mm；检查焊缝质量是否饱满、牢固、平顺；检查模板表面平整度、粗糙度；窗面与模板面弧度一致、无错台、间隙、误差＜ 1mm。
⑥.安全验收，围栏、护栏、梯子临边防护到位；施工用电采用一机一闸一箱一漏电；台车刚度稳定性已验算；安全部已编制安全操作规程；已完成对施工人员进行安全、技术交底。
⑦.特殊设备验收，浇筑分流槽、带模注浆设备已安装。
六、就位1．安装试车合格后，在确保台车上下、左右无障碍物的情况下，启动行走电机，操作台车前行至待衬砌里程，前后反复动作几次，使台车结构放松，停在正确衬砌位置，关闭行走电机，并在行走轮处打好木楔或使用阻车器，防止溜车或衬砌中骨架受偏力产生位移，引起跑、爆模。
2．旋紧底梁下的螺旋支腿，应确保底板落在坚实的基础上。
3、在拆掉所有边模支承丝杠一端铰销的情况下，启动液压油泵，操纵升降油缸上升至设计拱顶标高，锁紧举升油缸上的机械锁紧螺母；操纵调心油缸，使台车中线对正隧道中线，旋下台梁下支腿并拧紧；操纵边模油缸使边模伸出至设计尺寸。
若油缸动作不同步，可采用锁紧靠近一个油缸的丝杠，继续动作操作阀使同排其他油缸继续伸出。
微量调节时可用丝杠。
边模达到设计尺寸后，连接好所有边模杠并确保旋紧。
4．台车就位结束后，必须关掉液压油泵电源，以免误动阀组操作手柄，使台车结构变形或损坏液压缸。
5．在模型板外表面涂脱模剂。
6．安装堵头板，并加设必要的支撑。
7此台车受断控制施工衬砌时门架内一定要6道内衬，内衬力约350公斤每根.边模底用边墙钢筋拉死。
以防边模爆模。
七、灌注1.灌注起始，应从距离基础上约1.5—2m处的作业窗开始灌注，并注意倒换灌注位置，防止局部受力过大引起变形，灌注过程中，严格控制左右高差不大于80 cm。
严禁由拱顶直接浇注。
2．开始灌注混凝土的速度应不大于衬砌上升速度。
3．当灌注至拱肩处时，应设专人在拱部端头处观察排气口，以防灌满后过度泵送压坏模型板。
4.灌注过程中，采用插入式振捣器为主，附着式振动器为辅(具体平面布置图如下)，且以高频振动为宜，每次振动时间不超过60秒，每个台车配置插入式振捣器4个，附着式振动器8个。
附着式振动器平面布置图八、护养、脱模灌注结束后，养护到规定时间，即可准备脱模。
1.拆除堵头板和支承。
2.启动液压油泵，操纵边模油缸微量外伸，使丝杠松动。
拆除边模所有丝杠后，操纵边模油缸，使边模板收回，脱离成型表面。
3.操纵举升油缸微量上升后，松开锁紧螺母和台梁下的螺旋支腿，反向推动举升油缸控制手柄，使举升油缸受模板自重下降，拱模脱离成型表面。
4.旋起底梁下螺旋支腿，取掉行走轮处的木楔或阻车器，操纵台车前行，至下一衬砌位置。
5.台车模板与已衬砌表面搭接时，搭接长度不大于100mm。
以免搭接过长造成错台。
九、维修、保养台车的保养应每班保养一次：1.清除所有作业工作窗污泥、检查丝杆处的定位销、铰销是否完好，必须补充同等规格尺寸的销子和螺栓，不得用其他不合要求的物品代替，以防产生错台或跑模。
2.全台车螺栓必须每一个循环检查一次，不得缺一，所有螺栓不得有松动现象。
3.丝杆螺纹外露部分必须用物品加以覆盖投注黄油加以保护，防止使用中粘上混凝土而失去作用。
4.检查泵站液压油是否低于油标线。
如果低于油标线应加注液压油。
5.台车外模严禁和钢筋焊接或和其他钢结构焊接。
要保证外模光滑、脱模顺畅。
十、安全保证措施1、台车在工作时，应做好台车的果盘接地工作，检查电源相序和漏电保护装置，避免台车漏税电和电机反转造成逆向行驶。
2、检查钢轨间距必须符合要求，夹板和枕木应完好。
台车前进方向无危岩和障碍物。
机械抽动系统完好。
