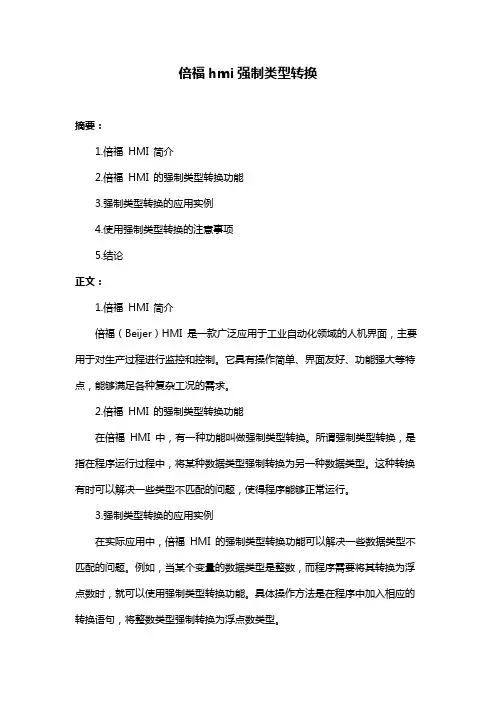

倍福hmi强制类型转换摘要：1.倍福HMI 简介2.倍福HMI 的强制类型转换功能3.强制类型转换的应用实例4.使用强制类型转换的注意事项5.结论正文：1.倍福HMI 简介倍福（Beijer）HMI 是一款广泛应用于工业自动化领域的人机界面，主要用于对生产过程进行监控和控制。
它具有操作简单、界面友好、功能强大等特点，能够满足各种复杂工况的需求。
2.倍福HMI 的强制类型转换功能在倍福HMI 中，有一种功能叫做强制类型转换。
所谓强制类型转换，是指在程序运行过程中，将某种数据类型强制转换为另一种数据类型。
这种转换有时可以解决一些类型不匹配的问题，使得程序能够正常运行。
3.强制类型转换的应用实例在实际应用中，倍福HMI 的强制类型转换功能可以解决一些数据类型不匹配的问题。
例如，当某个变量的数据类型是整数，而程序需要将其转换为浮点数时，就可以使用强制类型转换功能。
具体操作方法是在程序中加入相应的转换语句，将整数类型强制转换为浮点数类型。
4.使用强制类型转换的注意事项虽然强制类型转换能够解决一些类型不匹配的问题，但在使用过程中需要注意以下几点：（1）强制类型转换可能会导致数据丢失或精度降低。
例如，将一个整数转换为浮点数时，可能会损失整数部分的信息。
（2）强制类型转换不能解决所有的类型不匹配问题。
在某些情况下，需要对程序进行修改，以确保数据类型的匹配。
（3）在使用强制类型转换时，要确保转换后的数据类型能够满足程序的需求。
5.结论倍福HMI 的强制类型转换功能在实际应用中具有一定的作用，能够解决一些类型不匹配的问题。
触摸屏问题解决方案
HMI (触摸屏) 常见问题及解决方案一. 触摸屏内口令怎么设置？1、在TP菜单栏里，打开文件/系统设置/参数，然后在参数选项卡中设置好普通、高级或者系统口令。
2、设置跳转画面按钮，输入画面号60001。
3、在需要口令保护的按钮、数据输入框等部件的属性窗口中，打开按键选项卡，在口令栏内，选择此处口令的类型，包括普通、高级或者系统。
具体操作见触摸屏说明书。
二. 触摸屏与PLC，变频器无法正常通讯，在屏幕上显示“正在通讯中…….”？首先，检查屏与设备间的连接电缆是否损坏，接触是否正常，如果是用户自己制作的电缆，必须确保接线正确。
其次，检查通讯参数的设置。
屏的通讯参数必须和通讯设备的通讯参数相一致，如：设备类型、站号、波特率、停止位、数据位、奇偶校验。
以上均正确的情况下，用户必须要检查工程画面中的内容，尤其是按钮，数据输入等与通讯设备有关的部件，检查这些部件所选择的设备、站号是否正确。
例如：屏与信捷PLC 通讯，PLC的站号为1，并通过电缆与TP的PLC口连接。
然后在TP编辑画面上，添加了一个对PLC内的软元件M0置位的按钮，那么这个按钮的“站点号”就要设置为1，“设备”栏选择PLC口。
三. 触摸屏作为从机如何设置？在新建画面、选择设备类型时，用户可以选择“modbus从设备（显示器为Slave）”或者“自由机型（显示器为Slave）”，前者用于modbus 协议，后者用于自由格式协议与屏通讯。
自由格式协议的详细说明请参见信捷相关文档。
四. 触摸屏无法下载1、如果提示“连接超时”，请用户先检查连接电缆是否接触不良或损坏。
2、重新上电，再下载。
3、将屏下载口的5、8脚短接，再重新上电（注：断电到上电的过程中，5、8脚要保持短接状态）五. 触摸屏画面设置正确了，离线模拟为什么不行？以下情况无法使用模拟功能：1、选择的通讯设备不是信捷XC。
2、屏的类型属于OP系列。
3、工程中含有打印画面。
说明：如果排除以上可能，模拟仍然无法实现，但下载到屏中正常，请以屏为准。
hmi,解决方案
hmi,解决方案篇一：西门子HMI与人机界面简单介绍西门子HMI与人机界面简单介绍西门子HMI操作面板一般安装在控制柜的正面，便于用户对设备和数据进行监控。
用户在使用过程中，经常会遇到西门子HMI和人机界面的说法。
本文下面就为您介绍一下西门子HMI和人机界面的特点，供用户在项目设计和配置时参考。
西门子HMI与人机界面人机界面产品是为了解决西门子PLC的人机交互问题而产生的，但随着计算机技术和数字电路技术的发展，很多工业控制设备都具备了串口通讯能力，所以只要有串口通讯能力的工业控制设备，如变频器、直流调速器、温控仪表、数采模块等都可以连接人机界面产品，来实现人机交互功能。
人机界面与人们常说的“触摸屏”从严格意义上来说，两者是有本质上的区别的。
因为“触摸屏”仅是人机界面产品中可能用到的硬件部分，是一种替代鼠标及键盘部分功能，安装在显示屏前端的输入设备;而人机界面产品则是一种包含硬件和软件的人机交互设备。
在工业中，人们常把具有触摸输入功能的人机界面产品称为“触摸屏”，但这是不科学的。
人机界面产品中是否有操作系统呢?任何人机界面产品都有系统软件部分，系统软件运行在西门子HMI的处理器中，支持多任务处理功能，处理器中需有小型的操作系统管理系统软件的运行。
基于平板计算机的高性能人机界面产品中，一般使用WinCE，Linux等通用的嵌入式操作系统。
人机界面和组态软件有什么区别呢?人机界面产品，常被(来自: 小龙文档网:hmi,解决方案)大家称为“触摸屏”，包含西门子HMI硬件和相应的专用画面组态软件，一般情况下，不同厂家的西门子HMI硬件使用不同的画面组态软件，连接的主要设备种类是西门子PLC。
而组态软件是运行于PC 硬件平台、windows操作系统下的一个通用工具软件产品，和PC机或工控机一起也可以组成西门子HMI产品;通用的组态软件支持的设备种类非常多，如各种西门子PLC、PC板卡、仪表、变频器、模块等设备，而且由于PC的硬件平台性能强大，通用组态软件的功能也强很多，适用于大型的监控系统中。
