桔皮仪操作方法
桔皮仪 dual & II
301-483-6555
毕克化学（铜陵）有限公司 上海分公司 加特纳仪器维修部 上海市华泾路1305弄8号A座3 楼 200231 电话：86-21-64967931 传真：86-21-64967932
1
中文
本 操 作 手 册 是 仪 器 的 重 要 部 分。包 含 了 重 要 信 息:仪 器 的 安 装 , 使 用 和 维 修 地 点。如果您将仪器借与他人,请将本操作手册随同仪器一并提供给对方。在使用 仪器前请仔细阅读本操作手册。如果您对仪器有任何疑问或需要更多关于仪器 的信息，请与我们的区域服务部门联系。 技术和设备是依据目前科技水平。 新的发展和革新将被不断的被整合进仪器中。 因此本操作手册中的图表， 规 格和技术数据将会随着仪器新的信息和改进而发生改变。 © Copyright 2005 BYK-Gardner GmbH 版权所有 任 何 部 分 未 经 BYK-Gardner GmbH 公 司 事 先 书 面 许 可，任 何 BYK-Gardner GmbH公司版权所有的软件,文档或其它附属材料,不准以任何方式翻译,修改, 影印和复制(除非备份复制),或经第三方分发。 BYK-Gardner GmbH公司不能保证软件功能无误以及不保证在所有的应用和您 所选择的组合中被综合的功能能被执行。 由于使用仪器、软件和相关文件而引起的直接或间接的损失，除非有法律规定 之外，恕不承担任何责任。 BYK-Gardner GmbH公司保留对软件和文档更新的权利，相关信息的更新恕不 另行通知。
4
中文
安全指示
1
• 避免暴露在高湿和凝露环境中（见技术指标）。避免溅到水、 化学品和其它液体。
• 禁止擅自对仪器机械和电子部件进行修理。请联系我们的客户 服务部门。
桔皮仪工作原理
桔皮仪工作原理

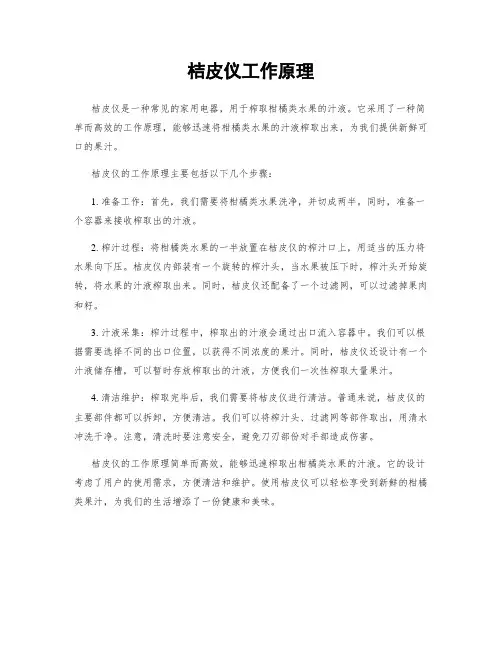

桔皮仪是一种常见的家用电器，用于榨取柑橘类水果的汁液。
它采用了一种简单而高效的工作原理，能够迅速将柑橘类水果的汁液榨取出来，为我们提供新鲜可口的果汁。
桔皮仪的工作原理主要包括以下几个步骤：
1. 准备工作：首先，我们需要将柑橘类水果洗净，并切成两半。
同时，准备一个容器来接收榨取出的汁液。
2. 榨汁过程：将柑橘类水果的一半放置在桔皮仪的榨汁口上，用适当的压力将水果向下压。
桔皮仪内部装有一个旋转的榨汁头，当水果被压下时，榨汁头开始旋转，将水果的汁液榨取出来。
同时，桔皮仪还配备了一个过滤网，可以过滤掉果肉和籽。
3. 汁液采集：榨汁过程中，榨取出的汁液会通过出口流入容器中。
我们可以根据需要选择不同的出口位置，以获得不同浓度的果汁。
同时，桔皮仪还设计有一个汁液储存槽，可以暂时存放榨取出的汁液，方便我们一次性榨取大量果汁。
4. 清洁维护：榨取完毕后，我们需要将桔皮仪进行清洁。
普通来说，桔皮仪的主要部件都可以拆卸，方便清洁。
我们可以将榨汁头、过滤网等部件取出，用清水冲洗干净。
注意，清洗时要注意安全，避免刀刃部份对手部造成伤害。
桔皮仪的工作原理简单而高效，能够迅速榨取出柑橘类水果的汁液。
它的设计考虑了用户的使用需求，方便清洁和维护。
使用桔皮仪可以轻松享受到新鲜的柑橘类果汁，为我们的生活增添了一份健康和美味。
桔皮仪 dual
外观颜色物理性能技术服务在粗糙的钢板上在光滑的钢板上在粗糙的钢板上 在光滑的钢板上在粗糙的钢板上 在光滑的钢板上电泳漆层中漆层面漆层表面外观控制不再限于对最终面漆涂层检验。
如同桔皮仪DOI 一样, 使用激光光源扫描高光泽表面的光学轮廓。
另外有一个高能量的红外发光二极管能够测量中光泽表面相同波纹（0.1－3.0mm ）的光谱。
使用最新CCD 照相探测技术用于测量并记录“晦涩度”。
它能提供在受到波长小于0.1mm 的微细波纹影响的表面上的成像质量信息。
桔皮仪dual能够对每一层涂料涂装后的表面外观质量进行客观地评估。
无须再对究竟是哪一涂层对最终表面外观产生影响进行猜测。
桔皮仪dual 可以帮助您对外观问题进行客观的分析，并且最大可能地减少您解决这些问题所需的时间。
用相同的电泳漆涂装于粗糙及光滑钢材。
可以看出，粗糙钢材的Wb 及Wc 值都相对较高。
在两块钢板上涂上底漆。
可以看到，在粗糙钢材表面检测到Wb 及Wc 值均升高了。
此种底漆并不能完全覆盖来自钢材的影响。
最终外观显示，在粗糙钢材面板上的面漆短波值较高。
因此，在光滑钢材面板上的面漆看上去更明亮。
有了它，您可以为每一层涂料建立起外观技术指标说明，以确保您总能达到想要的外观效果。
测量高光泽至中光泽涂层表面的桔皮和鲜映性在整个涂装过程进行外观控制例如：钢板质量对最终外观的影响第一步：电泳漆层的外观控制第二步：中涂层的外观控制第三步：面漆层的外观控制桔皮仪dual _ 是一款帮助您解决问题并取得理想表面外观的诊断工具电泳漆中涂面漆桔皮 / DOI客观和可靠的外观数据■ 在高光泽表面上的测量，与桔皮仪DOI 有很好的一致性■ 在中光泽表面上的测量，与机械表面轮廓仪读出的数据有良好的关联性单手操作方便使用■ 用于平坦或有曲率的表面■ 体积小，重量轻■ 滚轮操作及大屏幕显示■ 可供选择的测量标尺及扫描长度■ 全面的统计数据，且可贮存于可选的内存中■ USB 端口，可将数据传送至个人电脑■ smart-chart 软件：– 为样品ID 建立编排档案– 使用SQL 数据库管理数据– 标准QC 报告该仪器使用可充电电池组(Li-Ion)进行操作。
桔皮仪工作原理

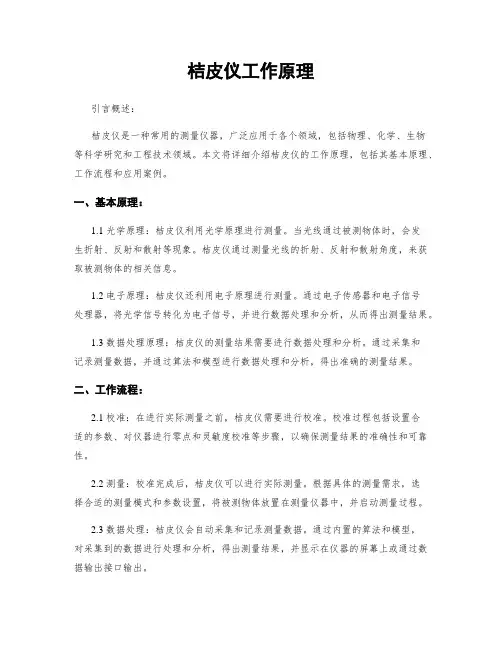

桔皮仪工作原理引言概述：桔皮仪是一种常用的测量仪器，广泛应用于各个领域，包括物理、化学、生物等科学研究和工程技术领域。
本文将详细介绍桔皮仪的工作原理，包括其基本原理、工作流程和应用案例。
一、基本原理：1.1 光学原理：桔皮仪利用光学原理进行测量。
当光线通过被测物体时，会发生折射、反射和散射等现象。
桔皮仪通过测量光线的折射、反射和散射角度，来获取被测物体的相关信息。
1.2 电子原理：桔皮仪还利用电子原理进行测量。
通过电子传感器和电子信号处理器，将光学信号转化为电子信号，并进行数据处理和分析，从而得出测量结果。
1.3 数据处理原理：桔皮仪的测量结果需要进行数据处理和分析。
通过采集和记录测量数据，并通过算法和模型进行数据处理和分析，得出准确的测量结果。
二、工作流程：2.1 校准：在进行实际测量之前，桔皮仪需要进行校准。
校准过程包括设置合适的参数、对仪器进行零点和灵敏度校准等步骤，以确保测量结果的准确性和可靠性。
2.2 测量：校准完成后，桔皮仪可以进行实际测量。
根据具体的测量需求，选择合适的测量模式和参数设置，将被测物体放置在测量仪器中，并启动测量过程。
2.3 数据处理：桔皮仪会自动采集和记录测量数据。
通过内置的算法和模型，对采集到的数据进行处理和分析，得出测量结果，并显示在仪器的屏幕上或通过数据输出接口输出。
三、应用案例：3.1 物理研究：桔皮仪在物理研究中有广泛应用。
例如，在光学研究中，桔皮仪可以测量材料的折射率和反射率，用于研究光的传播和反射规律。
在声学研究中，桔皮仪可以测量材料的声波传播特性，用于研究声学现象。
3.2 化学分析：桔皮仪在化学分析中也有重要应用。
例如，在溶液浓度测量中，桔皮仪可以通过测量溶液的折射率来确定其浓度。
在化学反应动力学研究中，桔皮仪可以测量反应物的浓度变化，用于分析反应速率和反应机理。
3.3 生物医学：桔皮仪在生物医学领域的应用也越来越广泛。
例如，在生物分子结构研究中，桔皮仪可以测量蛋白质、核酸等生物分子的折射率和散射特性，用于分析其结构和功能。

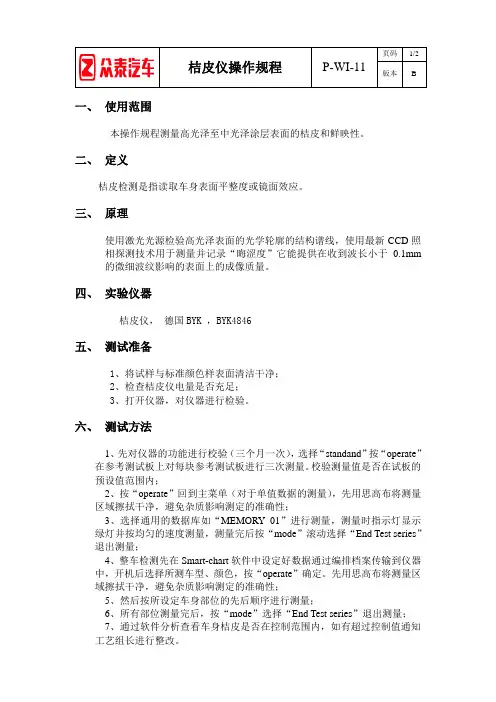

P-WI-11桔皮仪操作规程
一、使用范围本操作规程测量高光泽至中光泽涂层表面的桔皮和鲜映性。
二、定义桔皮检测是指读取车身表面平整度或镜面效应。
三、原理使用激光光源检验高光泽表面的光学轮廓的结构谱线，使用最新CCD照相探测技术用于测量并记录“晦涩度”它能提供在收到波长小于0.1mm 的微细波纹影响的表面上的成像质量。
四、实验仪器桔皮仪，德国BYK ，BYK4846五、测试准备1、将试样与标准颜色样表面清洁干净；2、检查桔皮仪电量是否充足；3、打开仪器，对仪器进行检验。
六、测试方法1、先对仪器的功能进行校验（三个月一次），选择“standand”按“operate”在参考测试板上对每块参考测试板进行三次测量。
校验测量值是否在试板的预设值范围内；2、按“operate”回到主菜单（对于单值数据的测量），先用思高布将测量区域擦拭干净，避免杂质影响测定的准确性；3、选择通用的数据库如“MEMORY 01”进行测量，测量时指示灯显示绿灯并按均匀的速度测量，测量完后按“mode”滚动选择“End Test series”退出测量；4、整车检测先在Smart-chart软件中设定好数据通过编排档案传输到仪器中，开机后选择所测车型、颜色，按“operate”确定。
先用思高布将测量区域擦拭干净，避免杂质影响测定的准确性；5、然后按所设定车身部位的先后顺序进行测量；6、所有部位测量完后，按“mode”选择“End Test series”退出测量；7、通过软件分析查看车身桔皮是否在控制范围内，如有超过控制值通知工艺组长进行整改。
七、结果表达读取LW、SW和DOI值。
桔皮仪工作原理
桔皮仪工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII汽车涂装桔皮的定义及产生原理桔皮的定义及产生原理油漆车身的颜色、光泽、雾影度和表面结构等影响着人们的视觉效果，光泽和映像清晰度常被用来衡量涂层的外观。
即使是光泽度很高的涂膜，其外观也会受到表面波动度的影响，光泽的变化并不能控制波动的视觉效果，人们把这种效应称为“桔皮”，桔皮也可定义为“高光泽表面的波状结构”。
油漆车身的桔皮可使涂层表面产生斑纹、未流平的视觉外观。
桔皮的检测方法（1）人眼目测法眼在油漆车身上找到反射光源（一般是在双管荧光灯下），定性分析反射光的清晰度就可以从视觉上评估流平效果。
在流平性差的情况下,两个荧光灯管看起来模糊, 荧光灯的边界线有不同程度地扭曲；流平性好的油漆外观，可获得清晰的反射，桔皮也不明显。
（2）桔皮仪测量法生产高质量的产品，需要高精准的计量仪器对其做出质量判断，而通过人眼目测判断桔皮的程度是不完善、不科学的。
目前，涂装行业普遍采用桔皮仪来测量桔皮的状况。
桔皮按人眼远看物体和近看物体分成长波和短波，人眼在50cm的距离能看到35条0.1mm阔的线条，归纳为长波；人眼在2.5m的距离看到35条0.6mm阔的线条，归纳为短波。
桔皮仪使用60°的激光作为点光源照射被测表面，在缓慢均速推动10cm的距离内发射1250次激光照亮表面，读取1250个数，每个读数之间的距离为0.08mm。
在光源对面同样角度通过狭缝滤波的方法测量反射光，由于表面存在波纹，当光线照在波峰或波谷时，反射光最强，仪器检出最大信号；光线照在斜坡时，由于反射角的变化，反射光偏离60°角，仪器检出信号最小，因此测得的信号频率正好是被测表面机械轮廓频率的二倍，与人眼观察到的光学轮廓相一致。
桔皮仪将结构尺寸＞0.6mm的测量数据定为长波，将结构尺寸＜0.6mm的数据定为短波。
桔皮的防治桔皮是油漆件最常见的缺陷之一，由于影响桔皮的因素太多，要减少桔皮，就需对涂装生产的各个环节进行控制，主要还是从涂装设备、工艺和材料等方面进行改善。
桔皮仪工作原理
桔皮仪工作原理桔皮仪是一种常见的家用厨房电器，主要用于榨取柑橘类水果的汁液。
它的工作原理可以简单地描述为通过旋转刀片将水果的皮层削去，然后通过压榨将果肉中的汁液挤出。
1. 切削皮层：桔皮仪的切削部分通常由一个锋利的刀片组成，位于机器的顶部。
当水果被放置在机器上时，刀片会自动旋转并将水果的皮层削去。
这个过程非常快速且高效，确保水果的汁液不会被损失。
2. 压榨果肉：一旦水果的皮层被切削，桔皮仪会自动将果肉压榨出来。
通常，机器内部会有一个旋转的榨汁杯，用于将果肉挤压并将汁液分离出来。
这个过程可以通过一个电动马达来完成，确保果肉被充分压榨。
3. 分离汁液和果渣：桔皮仪通常还配备了一个过滤器，用于分离汁液和果渣。
在压榨的过程中，果肉会被挤压至过滤器中，而汁液则会通过过滤器的小孔流出。
这样可以确保汁液的纯净度，同时避免果渣进入饮料中。
4. 储存汁液：一些桔皮仪还具有储存汁液的功能。
它们通常配备了一个容量较大的储存罐，可以容纳数杯汁液。
这样，用户可以一次榨取多杯汁液，方便日常饮用。
需要注意的是，桔皮仪的工作原理可能会因不同品牌和型号而有所不同。
一些高端的桔皮仪可能配备了更多的功能，例如自动清洁、调节果汁浓度等。
但总体来说，桔皮仪的工作原理都是通过切削皮层和压榨果肉来榨取汁液。
桔皮仪的使用方法也非常简单。
用户只需将水果放置在机器上，按下启动按钮，机器便会自动完成切削和压榨的过程。
使用后，用户可以将机器的各个部件拆解下来进行清洁，以确保卫生和安全。
总结起来，桔皮仪是一种通过切削水果皮层和压榨果肉来榨取汁液的家用电器。
它的工作原理简单而高效，为用户提供了方便快捷的榨汁体验。
无论是早餐还是下午茶，桔皮仪都可以帮助您榨取新鲜的柑橘类水果汁液，为您的健康生活增添一份美味。
桔皮仪工作原理
桔皮仪工作原理桔皮仪是一种常见的食品加工设备，主要用于将桔子的外皮剥离，以便进一步加工和利用。
它采用了一种独特的工作原理来实现这一目的。
1. 设备结构桔皮仪主要由以下几个部份组成：- 电动机：提供动力驱动桔皮仪的运转。
- 桔皮剥离装置：由多个旋转的刀片组成，用于将桔子的外皮剥离。
- 输送带：将桔子送入桔皮剥离装置，并将剥离后的桔皮排出设备。
- 控制系统：用于控制设备的运行和调节桔皮剥离的速度和力度。
2. 工作原理桔皮仪的工作原理如下：- 桔子进料：将待处理的桔子放置在输送带上，并通过输送带将桔子送入桔皮剥离装置的工作区域。
- 桔皮剥离：当桔子进入桔皮剥离装置时，装置中的刀片开始旋转。
刀片的旋转速度和力度可通过控制系统进行调节。
刀片与桔子的外皮接触，并施加足够的力度，将外皮从果肉上剥离下来。
- 桔皮排出：剥离后的桔皮通过输送带将其排出设备，以便进一步处理或者废弃。
3. 工作参数桔皮仪的工作参数可以根据具体的需求进行调节，以达到最佳的剥皮效果。
常见的工作参数包括：- 刀片旋转速度：通常以每分钟多少转的方式来表示，可以根据桔子的大小和硬度进行调节。
- 刀片旋转力度：可以通过控制系统进行调节，以适应不同硬度的桔子。
- 输送带速度：控制桔子的进料速度，以适应不同的生产需求。
4. 工作优势桔皮仪具有以下几个优势：- 高效快速：桔皮仪能够快速地剥离桔子的外皮，大大提高了加工效率。
- 省力省时：相比手工剥皮，桔皮仪能够减少劳动强度，节省人力资源和时间成本。
- 剥皮均匀：桔皮仪能够保证剥离桔子外皮的均匀性，提高产品的质量和美观度。
- 可调节性强：桔皮仪的工作参数可以根据具体需求进行调节，以适应不同的加工要求。
总结：桔皮仪是一种能够高效、快速、均匀地剥离桔子外皮的食品加工设备。
它采用了电动机驱动、桔皮剥离装置和输送带等部件，通过控制系统调节刀片的旋转速度和力度，实现对桔子外皮的剥离。
桔皮仪具有高效快速、省力省时、剥皮均匀和可调节性强等优势，能够大大提高食品加工的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桔皮仪操作方法
操作方法：
1、按住“MENU”键开机。
2、选择“Main Menu”里面的“Measu
3、re”继续选择已经编排好的编排档案里面的编排档案的名
称。
4、按住侧面的测量键，此时表面两侧的灯变亮，证明开始工
作。
5、保持按住测量键并慢慢移动机器顺机器方向前进一端距
离
6、当测量结束，机器发出“滴”的一声，表明正在处理数据，
表面两侧的灯变灭。
7、屏幕显示测量数据
错误代码：
1、“SPEED”速度速度过快，请减慢测量速度。
2、“SCAN LENGTH”扫描长度不够或测量键没有一直按住。
3、“ACCELERATION”测量表面差异太大
菜单：
Measure测量模式
MEMORY 默认测量模式,进入此菜单后,选择已经编
排好的编排档案并进入,即可进行测量.
Standard 用于测量校准板
注：如果从测量模式进入菜单模式，必须先结束测量模式，具体操作按下mode键后，选择“end series”结束本次测量后，
●Memory 记忆
Config New 新建编排档案,进入此编排档案后进行标尺设定Config Change 改变编排档案,对已设定好的编排档案进行更改Config Delete 删除编排档案,对编排档案进行删除,但要注意在删除编排档案前,必须要确认在此编排档案下无测量数据
Data View 查看历史测量数据,通过operate键，进行切换
Data Delete 删除测量数据
●SETUP 设置
Beeper 提示音,可以选择开启或关闭
Confirm with mode 用“mode”键确认，默认设置是用“operate”
键进行确认。
Language 语言设置
Info 仪器基本信息
Data/Time 日期/时间
Display Time 自动关机时间。
