制氮机参数
制氮机技术参数
矿用井下移动式膜分离制氮装置技术规范书2010年3月一、总则：本技术规范书提出的是最低限度的技术要求，卖方应提供符合本技术规范书和工业标准的优质产品。
如果卖方没有以书面形式对本规范书的条文提出异议，则意味卖方提供的设备能够符合本规范书的要求。
本设备技术规范书所使用的标准如与买方所执行的标准不一致时，取较高标准执行。
本规范书未尽事宜，由买卖双方协商确定。
二、标准和规定1、MT/T 774-1998《煤矿用移动式膜分离制氮装置通用技术条件》2、有中国国家煤矿安全标志证书和“MA”标识牌。
3、防爆电气设备应按中国GB3836-1-4-2000标准GB/T16927.1—1997《高电压试验技术第一部分一般试验要求》GB/16927.2—1997《高电压试验技术第二部分测量系统》GB/T5582—1993《高压电力设备外绝缘污秽等级》GB3836.1—2000《爆炸性气体环境用电气设备通用要求》GB3836.2—2000《爆炸性气体环境用电气设备隔爆型“d”》GB3836.3—2000《爆炸性气体环境用电气设备增安型“e”》三、名称、规格、数量1、环境温度：0～40℃2、环境湿度：95%（25℃时，局部有淋水）3、海拔高度:：≤2000m4、污秽种类和等级: Ⅳ级5、适用于有煤尘和甲烷的可燃性气体环境中。
6、使用地点：煤矿井下。
五、主要技术要求制氮原理：采用膜分离技术制取氮气1．电机功率：185kw2、型号：DM-600/103、氮气产量：600Nm3/h4、氮气纯度：≥97% 氧气≤3%5、氮气出口压力：≥1MPa（可调）6、装置为集装箱组件式结构，单件外形尺寸≤3200×1200×1700mm7、轨距：600/900mm或平硐矿井用平轮（由用户根据矿井条件决定）8、电压：380/660 V 或660/1140V 50HZ（由用户根据矿井条件决定）9、制氮机配套空压机采用防爆双螺杆空压机,空压机额定排气量：不低于24.8m3/min，每台制氮机配置1台。
PSA系列制氮机使用说明书
PSA系列制氮机使用说明书PSA系列制氮机使用说明书一、用途及使用范围氮气广泛用于石油、化工、食品、电子、冶金、医药等行业。
空分制氮设备可提供这些行业各种设备所需的氮气。
如金属烧结、激光打孔的保护性气体、石油及化工管道设备的清洗及气体置换、食品工业中的气调保鲜及充氮包装、电子行业生产半导体器件的氮气份保护、医药行业的针剂充氮及其他需要氮气的部门。
PSA系列空分制氮设备所生产的普通氮气,可作为各个行业的保护性气体。
二、PSA系列空分制氮机主要规格及技术参数如下:主要规格及参数注：氮气产量－立方米/小时主要技术参数三、工作原理及结构空分制氮设备是采用变压吸附原理,利用碳分子筛从空气中提取氮气的装置。
变压吸附制氮机的吸附罐，在压力高时，碳分子筛吸附空气中的氧，而不易被吸附的氮气成为产品；在压力低时，氧从碳分子筛中脱附出来。
利用压力的变化，就能有效地从空气中分离出所需要的氮气。
变压吸附制氮装置的主要特点：⒈设备简单,体积小,制氮成本低。
⒉操作方便,采用自动程序控制,操作、维护费用低。
本设备制成二塔结构,采用常压解吸流程。
空分制氮设备的产气量与纯度成反比。
产气量大时,氮体的纯度降低;反之,减小气量使氮气的纯度上升。
用户可根据需要选择合适的氮气产气量和氮气纯度。
本设备的控制系统采用PLC程序控制器控制阀门动作。
制氮机制氮气基本工艺流程示意图见附图1、附图2附图1附图2空气经空压机压缩后，经过干燥、除尘后，经过左吸进气阀进入左吸附罐，罐压力升高，压缩空气中的氧分子被碳分子筛吸附，未被吸附的氮气穿过吸附床，经过左吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为左吸。
持续时间为58秒。
左吸过程结束后，左吸附罐与右吸附罐通过上下均压阀连通，使左右吸附罐压力达到均衡，这个过程称之为均压，持续时间为2秒。
均压结束后，压缩空气经过右吸进气阀进入右吸附罐，压缩空气中的氧分子被碳分子筛吸附，富集的氮气经过右吸出气阀、氮气产气阀进入氮气储罐，这个过程称之为右吸。

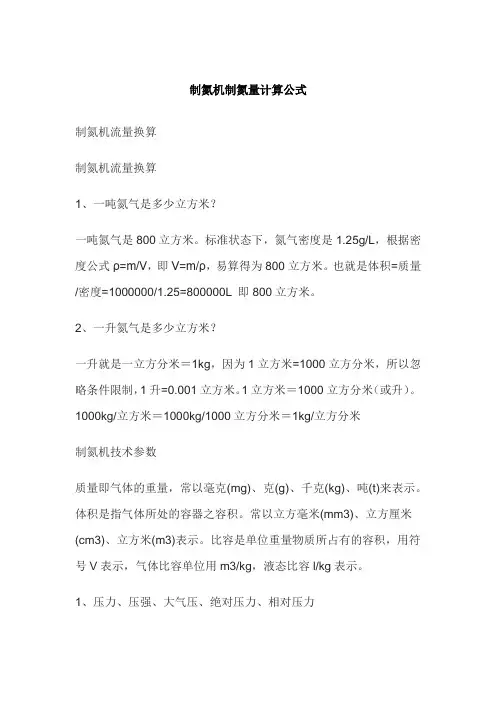

制氮机制氮量计算公式
制氮机制氮量计算公式制氮机流量换算制氮机流量换算1、一吨氮气是多少立方米？一吨氮气是800立方米。
标准状态下，氮气密度是1.25g/L，根据密度公式ρ=m/V，即V=m/ρ，易算得为800立方米。
也就是体积=质量/密度=1000000/1.25=800000L 即800立方米。
2、一升氮气是多少立方米？一升就是一立方分米＝1kg，因为1立方米=1000立方分米，所以忽略条件限制，1升=0.001立方米。
1立方米＝1000立方分米（或升）。
1000kg/立方米＝1000kg/1000立方分米＝1kg/立方分米制氮机技术参数质量即气体的重量，常以毫克(mg)、克(g)、千克(kg)、吨(t)来表示。
体积是指气体所处的容器之容积。
常以立方毫米(mm3)、立方厘米(cm3)、立方米(m3)表示。
比容是单位重量物质所占有的容积，用符号V表示，气体比容单位用m3/kg，液态比容l/kg表示。
1、压力、压强、大气压、绝对压力、相对压力气体分子运动时对容器壁的撞击时产生的力称为压力。
对容器单位面积所产生的压力叫压强。
压强的单位习惯上使用毫米汞柱(mmHg)/平方厘米(cm2)，国际通用(法定计量)帕(Pa)、千帕(KPA)、兆帕(MPA)。
经换算1mmHg=133.3Pa=0.1333kPa，1MPa=1000kPa=1000000Pao1ATA=0.1MPao。
包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为"大气压"，符号为B;直接作用于容器或物体表面的压力，称为"绝对压力"，绝对压力值以绝对真空作为起点，符号为PABS。
用压力表、真空表、U型管等仪器测出的压力叫"表压力"(又叫相对压力)，"表压力"以大气压力为起点，符号为Pg。
三者之间的关系是:PABS==B+Pg。
2、温度、绝对温度、相对温度、临界温度、临界压力温度是物质分子热运动的统计平均值。
制氮机规格技术参数
制氮机规格技术参数
1. 制氮机型号: ZN-XXX
2. 氮气纯度：≥99.9%
3. 氮气流量范围：X - Y Nm^3/h（具体数值根据实际需求评估）
4. 进气压力：≥0.6 MPa
5. 进气温度：≤40°C
6. 出气压力：0.4 - 0.8 MPa（可调）
7. 制氮机耗电功率：X kW
8. 制氮机工作电压：XXX V/Hz（根据实际需求提供）
9. 制氮机噪音水平：≤XX dB
10. 氮气露点：-XX°C
11. 制氮机启动时间：≤X 分钟
12. 制氮机压力损失：≤0.02 MPa
13. 制氮机操作方式：自动控制/手动调节可选
14. 外观尺寸：根据实际需求提供
15. 制氮机重量：根据实际需求提供
16. 制氮机工作环境要求：温度范围X - Y°C，湿度范围X - Y%（无凝结水）
17. 制氮机主要部件：空气压缩机、冷干机、吸附器、冷凝器、膜组件等
18. 制氮机安全保护措施：过压保护、缺水保护、过载保护等
19. 制氮机预计使用寿命：X - Y 年
20. 制氮机供应商服务范围：安装调试、培训操作人员、定期维护保养等
以上规格技术参数仅供参考，请根据实际需求和产品供应商提供的具体信息进行确认。
制氮机技术参数
矿用井下移动式膜分离制氮装置技术规范书2010年3月一、总则：本技术规范书提出的是最低限度的技术要求，卖方应提供符合本技术规范书和工业标准的优质产品。
如果卖方没有以书面形式对本规范书的条文提出异议，则意味卖方提供的设备能够符合本规范书的要求。
本设备技术规范书所使用的标准如与买方所执行的标准不一致时，取较高标准执行。
本规范书未尽事宜，由买卖双方协商确定。
二、标准和规定1、MT/T 774-1998《煤矿用移动式膜分离制氮装置通用技术条件》2、有中国国家煤矿安全标志证书和“MA”标识牌。
3、防爆电气设备应按中国GB3836-1-4-2000标准GB/T16927.1—1997《高电压试验技术第一部分一般试验要求》GB/16927.2—1997《高电压试验技术第二部分测量系统》GB/T5582—1993《高压电力设备外绝缘污秽等级》GB3836.1—2000《爆炸性气体环境用电气设备通用要求》GB3836.2—2000《爆炸性气体环境用电气设备隔爆型“d”》GB3836.3—2000《爆炸性气体环境用电气设备增安型“e”》三、名称、规格、数量1、环境温度：0～40℃2、环境湿度：95%（25℃时，局部有淋水）3、海拔高度:：≤2000m4、污秽种类和等级: Ⅳ级5、适用于有煤尘和甲烷的可燃性气体环境中。
6、使用地点：煤矿井下。
五、主要技术要求制氮原理：采用膜分离技术制取氮气1．电机功率：185kw2、型号：DM-600/103、氮气产量：600Nm3/h4、氮气纯度：≥97% 氧气≤3%5、氮气出口压力：≥1MPa（可调）6、装置为集装箱组件式结构，单件外形尺寸≤3200×1200×1700mm7、轨距：600/900mm或平硐矿井用平轮（由用户根据矿井条件决定）8、电压：380/660 V 或660/1140V 50HZ（由用户根据矿井条件决定）9、制氮机配套空压机采用防爆双螺杆空压机,空压机额定排气量：不低于24.8m3/min，每台制氮机配置1台。
制氮机主要技术指标
制氮机主要技术指标氮气产量（Nm3/h）400氮气纯度（%）：97出口压力(Mpa)： 1.1起动时间(min) ：10装机容量(KW)：190外形尺寸：(3.0×1.1×1.4)×3 平板车数量： 3冷却水量：20t/h碳分子筛制氮机参数孙家湾矿氮气产量（Nm3/h）每台600，两台共1200 氮气纯度（%）98出口压力(Mpa) 0.5～0.65起动时间(min) 30装机容量(KW) 230五龙煤矿：氮气产量（Nm3/h）每台800，两台共1600 氮气纯度（%）98出口压力(Mpa) 0.65～0.75起动时间(min) 30装机容量(KW) 250沿程磨擦阻力计算公式•H=9.8×10-6×Q2WL/KD5---------------（1）•式中：H------管路沿程摩擦阻力损耗Pa；•L------管路长度，m；•W------氮气与空气的密度之比，为0.9672；•Q------氮气流量，m3/h;•D------氮气管内径，cm；•K------管道系数，为0.1180Mpa(3寸管)。
•②局部阻力取为沿程阻力的10%输氮管路的管径是否满足输氮要求验算公式•D=145.7(Qmax/v) --------------②•式中: Qmax---最大输氮流量，m3/min•D---注氮管路最小直径，mm;•v---管道内氮气允许流速，为20m/s氮气防灭火参数•①氮气防火纯度：根据煤矿安全规程，采空区防火注氮的氮气纯度定为≥97%。
•②氮气灭火纯度：根据重庆煤科院实验室考察，火区中明火在O2含量为3%时仍能阴燃，故注入火区中的氮气纯度应高，根据变压吸附制氮机不能制取高纯度氮气的特点，将灭火氮气• ③采空区氧化带防火惰化指标：根据煤矿安全规程，采空区氧化带防火惰化指标为O2≤7%。
• ④火区注氮惰化指标：进风密闭内O2≤3%（停氮时），回风密闭内O2≤2%。
制氮机技术规格书
QTD800/97变压吸附制氮装置主要技术参数及要求一、性能参数1．使用环境：1）. 海拔高度： <2000米2）. 环境温度：—10℃—+40℃3）. 相对湿度：≤90%4）. 噪音：≤70dB5）. 供电电压：380V 50Hz6）. 地震烈度： 7级2．主要技术参数1）．氮气流量： 800Nm3/h2）．氮气纯度：≥97%3）．氮气输出压力： 0-0.65MPa（可调）4）．电功率： 210Kw(含空压机功率)5）．工作方式： 24小时连续工作6）. 冷却方式: 风冷7）．制氮方式： PSA变压吸附式二.PSA制氮设备组成PSA制氮设备由压缩空气源、空气净化系统、PSA制氮系统组成。
1.压缩空气源根据对氮气产量的输出压力及纯度，配备一台复盛公司生产的200Kw螺杆式空压机为制氮机提供压缩空气源,空压机的参数如下:A．型号: SA200AB．排气量: 33.5m3/minC．排气压力: 0.85MPaD．功率: 200Kw E．重量： 4520Kg2.空气净化系统空气净化系统由WS级过滤器、冷冻式压缩空气干燥机、X1级过滤器、XA级过滤器、XAA级过滤器及空气储罐组成,对压缩空气进行除尘、除水、除油净化处理。
精心的选择使得压缩空气经过净化后的指标完全满足分子筛的使用要求，可使得设备长期运转正常，寿命达到10年以上，又能保证使用方的设备运行维护成本降到最低。
根据空压机的排气量，各部件选择如下：1).WS级过滤器对压缩空气进行初步过滤，除油、除水，滤除大量液体、大颗粒固体。
带有压差指示器，指示更换滤芯的最佳时间，提高过滤器的利用率，减少压降。
还带有自动排污装置，可靠地排出积聚的杂物。
A．型号：WS800FB．处理气量： 48m3/minC．过滤精度： 3μmD．残油量： 5ppmE.除水率： 99%F.容器类别：Ⅰ类2).冷冻式压缩空气干燥机利用冷冻原理，对压缩空气进行预冷却，达到除去冷凝水的目的。
煤矿井下膜分离注氮机 技术参数
矿用制氮机采购技术文件一、名称、数量1、名称：制氮机2、型号：DM-1200(膜分离式)3、采购数量：1台二、基本要求1、使用环境条件：气压：80～106Kpa；环境温度：0℃～40℃；相对湿度：≤95%（+25℃）；煤矿井下有瓦斯，煤尘等爆炸危险的环境,但无破坏绝缘的腐蚀性气体场合；无溅水或淋水的场所；无显著振动和冲击的场所。
2、主要技术参数（1）氮气流量：≥1200m³/h（2）氮气纯度：≥97%（3）额定出口压力：0.5-1.0MP（4）额定电压:660（1140） v（5）轨距：600mm（6）其他要求：必须取得井下膜制氮煤安认证，且符合国家及行业相关标准。
3、其它要求（1）制造标准符合国家标准和煤炭行业相关标准。
（2）安全符合《煤矿安全规程》要求。
（3）提供有效的产品质量检验合格证、生产许可证、煤矿安全标志等证件，在必要情况下协助需方安装，并提供相关后续服务。
（4）本技术文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术文件和有关最新工业标准的产品。
（5）如供方没有以书面形式对本技术条件书明确提出异议，那么供方提供的产品应完全满足本技术文件要求。
（6）需方保留对技术文件提出补充要求和修改的权力，供方应承诺予以配合。
如提出修改，具体项目和条件有供需双方商定。
（7）本技术文件所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。
三、技术资料及图纸1、设备出厂时带使用说明书1套/台。
2、随机提供有关的性能测试记录、质量检测报告等相关资料。
四、质量验收1、设备工厂检验前15天，供方提供设备出厂检验内容和标准并通知需方，以便确定是否参加工厂检验。
2、设备到矿后现场验收，若出现设备的缺件、缺损、缺资料，由供方负责解决。
徐矿集团张双楼煤矿通风工区。
