什么焊条焊铸铁牢靠【解析】
铸铁焊条型号

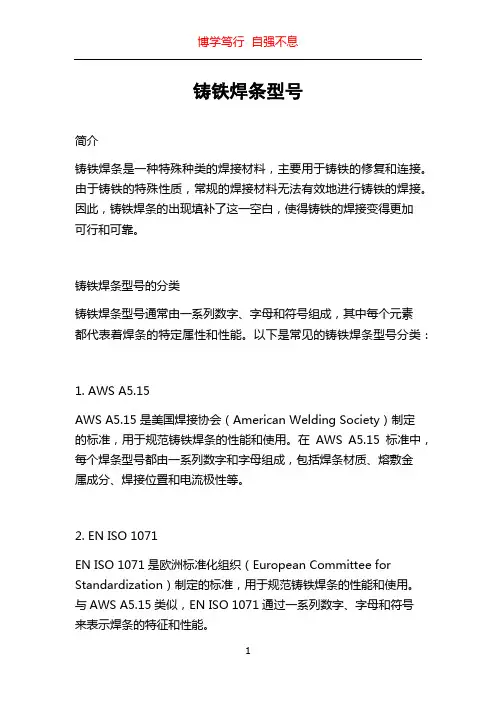

铸铁焊条型号简介铸铁焊条是一种特殊种类的焊接材料，主要用于铸铁的修复和连接。
由于铸铁的特殊性质，常规的焊接材料无法有效地进行铸铁的焊接。
因此，铸铁焊条的出现填补了这一空白，使得铸铁的焊接变得更加可行和可靠。
铸铁焊条型号的分类铸铁焊条型号通常由一系列数字、字母和符号组成，其中每个元素都代表着焊条的特定属性和性能。
以下是常见的铸铁焊条型号分类：1. AWS A5.15AWS A5.15是美国焊接协会（American Welding Society）制定的标准，用于规范铸铁焊条的性能和使用。
在AWS A5.15标准中，每个焊条型号都由一系列数字和字母组成，包括焊条材质、熔敷金属成分、焊接位置和电流极性等。
2. EN ISO 1071EN ISO 1071是欧洲标准化组织（European Committee for Standardization）制定的标准，用于规范铸铁焊条的性能和使用。
与AWS A5.15类似，EN ISO 1071通过一系列数字、字母和符号来表示焊条的特征和性能。
常见的铸铁焊条型号解析1. Z308Z308型铸铁焊条是一种电镀高铬高钼钢芯焊条，适用于铸铁的各种焊接位置。
它具有良好的裂纹抗性和高温强度，可用于焊接低合金铸铁，如灰铸铁和珩砖铸铁。
2. Z408Z408型铸铁焊条是一种高铬高镍铸铁焊接芯条，广泛应用于高合金铸铁的焊接和修复。
该焊条具有优异的抗裂性能和高温强度，可实现稳定可靠的焊接效果。
3. Z508Z508型铸铁焊条是一种镍铸铁焊接芯条，特别适用于高合金镍铸铁的焊接和修复。
它具有良好的抗裂性能和高温强度，适用于船舶、机械和化工等领域的铸铁修复。
4. Z608Z608型铸铁焊条是一种铜钛芯焊条，具有优异的热导率和高温强度。
适用于灰铸铁、铸铁硬质铸铁的焊接和修复，可实现高质量的焊接效果。
使用注意事项在使用铸铁焊条时，需要注意以下几点：1. 清洁表面：确保焊接表面干净，没有油污和锈蚀等杂质，以免对焊接质量造成影响。
浅谈焊条电弧焊焊补铸铁的几种方法
浅谈焊条电弧焊焊补铸铁的几种方法由于铸铁具有较好耐磨性、减振性和铸造性，是机械制造业中用的最多的金属材料。
铸铁零件在铸造使用过程中，不可避免地出现铸造缺陷及局部损坏，重新加工费时费力，常采用焊补后再加工的方法来修复。
常用的焊补方法有气焊、电弧焊，其中焊条电弧焊应用最多。
铸铁焊接性较差，在焊接过程中极易出现白口和裂纹，而白口和裂纹又是焊接工作中的重大缺陷。
本文主要介绍铸铁的特性及其焊条电弧焊焊补铸铁的几种方法。
标签：铸铁；焊接；白口；裂纹0 引言铸铁是生产工作中常用的金属材料，但却有较强的耐磨性，常见到的比如机床轴承座、排沙泵等。
铸铁焊接性较差，在焊接过程中极易出现白口和裂纹，而白口和裂纹又是焊接铸铁易出现的重大缺陷，这就使我们必须掌握补焊铸铁的方式和方法。
1 铸铁的性能及特点1.1 铸铁的性能铸铁的抗拉强度低、塑性和韧性比碳钢低，但由于石墨的存在，使铸铁具有了良好耐磨性、高消振性、低缺口敏感性。
铸铁成分接近于共晶成分，其熔点低约1200℃左右，铁水流动性好，其铸造性能优于钢，因而通常用铸造的方法制成铸件使用。
1.2 铸铁焊补时常出现的缺陷铸铁含碳量高，焊接性差，其主要问题是产生白口和裂纹。
（1）白口组织。
铸铁件焊接过程中的冷却却速度比铸造时快得多，因此在焊接时焊缝及半熔化区（熔合线附近区域），将会产生大量的渗碳体，基本上属于白口铸铁组织，严重时可使整个补焊焊缝完全脱落。
若用低碳钢焊条补焊铸铁，焊缝呈高碳钢成分，在冷却时将产生高硬度马氏体，防止产生白口可采取以下措施：1）使用石墨化型焊条，即采用在涂料中加入大量石墨化元素（如碳、硅等）的铸铁焊条，或采用镍基和铜基铸铁焊条；2）采取焊前预热、焊时保温和焊后缓冷，以降低焊缝区的冷却速度，延长熔合区处于红热状态的时间，使石墨化充分，减小热应力。
（2）易产生裂纹。
铸铁焊接时很容易产生裂纹，铸铁中存在的石墨本身，就像无数条小裂纹，在焊接应力作用下，很容易在铸件热影响区产生“热应力裂纹”，这种裂纹多为横向，產生时伴有响声。
铸铁焊材选用与匹配原则
铸铁焊材选用与匹配原则铸铁是一种常见的建筑材料，具有良好的强度和耐用性。
在铸铁的制作和修复过程中，焊接是一种常用的方法。
选择适当的铸铁焊材并正确匹配使用是确保焊接质量和可靠性的重要因素。
本文将介绍铸铁焊材选用与匹配的原则，帮助读者更好地进行铸铁焊接。
一、铸铁焊材的分类铸铁焊材可以根据其成分和特性进行分类。
根据成分，铸铁焊材可以分为镍基铸铁焊材、铜基铸铁焊材和铁基铸铁焊材等。
根据特性，铸铁焊材可以分为低温铸铁焊材、高温铸铁焊材和通用型铸铁焊材等。
二、铸铁焊材的选用原则1. 根据铸铁成分选择焊材根据铸铁的成分特点，选择相应的焊材非常重要。
镍基铸铁焊材适用于具有高镍含量的铸铁；铜基铸铁焊材适用于含铜铸铁；铁基铸铁焊材适用于大部分铸铁。
2. 根据焊接位置选择焊材有些焊接位置需要具备良好的渗透性能，如焊接平面、焊接连接等。
在选择焊材时，应考虑其渗透性能，确保焊缝牢固。
3. 根据焊后加工性选择焊材焊接后的铸铁需要进行加工，如打磨、铣削等。
不同焊材的加工性能也有所不同，选择加工性能较好的焊材可以提高工作效率。
4. 根据所需的焊接特性选择焊材焊接后的铸铁需要具备一定的力学性能，如强度、韧性等。
根据所需的焊接特性，选择适当的焊材，以确保焊接质量。
三、铸铁焊材的匹配原则1. 相同焊材匹配相同焊材匹配是最常见和最简单的选择原则。
即使用相同规格和型号的焊材进行铸铁的焊接。
这种匹配方式可以确保焊接质量和焊缝的可靠性。
2. 相似焊材匹配相似焊材匹配是在焊接中使用相似成分和性能的焊材。
这种匹配方式可以适用于一些特殊需求，例如焊接特殊合金铸铁。
3. 多种焊材混合匹配多种焊材混合匹配是根据焊接部位的不同，使用不同规格和型号的焊材进行匹配。
这种匹配方式可以更好地适应复杂的焊接需求。
四、铸铁焊材的使用注意事项1. 确保焊接表面的净化和预热在焊接铸铁前，必须彻底清除焊接表面的油污、灰尘和杂质，以确保焊缝的牢固性。
同时，对于一些大型铸铁件，在焊接前需要进行适当的预热。
Z308镍基焊条冷补灰口铸铁件焊接工艺

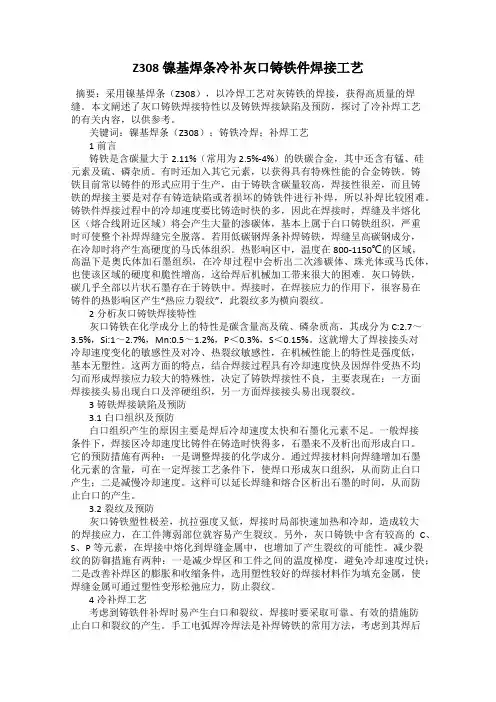

Z308镍基焊条冷补灰口铸铁件焊接工艺摘要：采用镍基焊条（Z308），以冷焊工艺对灰铸铁的焊接，获得高质量的焊缝。
本文阐述了灰口铸铁焊接特性以及铸铁焊接缺陷及预防，探讨了冷补焊工艺的有关内容，以供参考。
关键词：镍基焊条（Z308）；铸铁冷焊；补焊工艺1前言铸铁是含碳量大于2.11%（常用为2.5%-4%）的铁碳合金，其中还含有锰、硅元素及硫、磷杂质。
有时还加入其它元素，以获得具有特殊性能的合金铸铁。
铸铁目前常以铸件的形式应用于生产，由于铸铁含碳量较高，焊接性很差，而且铸铁的焊接主要是对存有铸造缺陷或者损坏的铸铁件进行补焊，所以补焊比较困难。
铸铁件焊接过程中的冷却速度要比铸造时快的多，因此在焊接时，焊缝及半熔化区（熔合线附近区域）将会产生大量的渗碳体，基本上属于白口铸铁组织，严重时可使整个补焊焊缝完全脱落。
若用低碳钢焊条补焊铸铁，焊缝呈高碳钢成分，在冷却时将产生高硬度的马氏体组织。
热影响区中，温度在800-1150℃的区域，高温下是奥氏体加石墨组织，在冷却过程中会析出二次渗碳体、珠光体或马氏体，也使该区域的硬度和脆性增高，这给焊后机械加工带来很大的困难。
灰口铸铁，碳几乎全部以片状石墨存在于铸铁中。
焊接时，在焊接应力的作用下，很容易在铸件的热影响区产生“热应力裂纹”，此裂纹多为横向裂纹。
2分析灰口铸铁焊接特性灰口铸铁在化学成分上的特性是碳含量高及硫、磷杂质高，其成分为C:2.7～3.5%，Si:1～2.7%，Mn:0.5～1.2%，P＜0.3%，S＜0.15%。
这就增大了焊接接头对冷却速度变化的敏感性及对冷、热裂纹敏感性，在机械性能上的特性是强度低，基本无塑性。
这两方面的特点，结合焊接过程具有冷却速度快及因焊件受热不均匀而形成焊接应力较大的特殊性，决定了铸铁焊接性不良，主要表现在：一方面焊接接头易出现白口及淬硬组织，另一方面焊接接头易出现裂纹。
3铸铁焊接缺陷及预防3.1白口组织及预防白口组织产生的原因主要是焊后冷却速度太快和石墨化元素不足。
用普通焊条制作铸铁焊条焊补损坏铸铁件

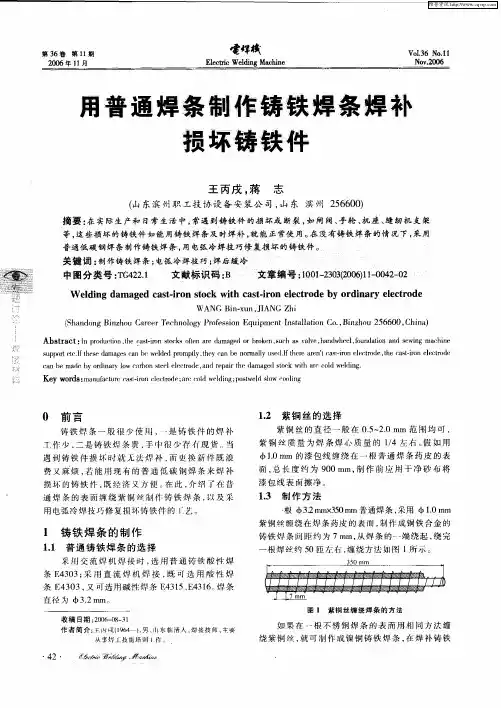

】 的 潦包 线 缠绕 在 一根 普 通 焊 条 药皮 的表 。 ｍｍ ０
铸铁 焊 条一 般 很 少 使 川 ， ・ 铸 铁 件 的 焊 补 是 ： 作 少 ， 是铸 铁 焊 条 贵 ， 中很 少存 仃现 货 。 Ｔ 二 手 当 遇 到 铸 铁 件 损 坏 时 就 无 法 焊 补 ， 更 换 新 件 既 浪 而 费 又麻 烦 ， 能 用 现 有 的 普 通 低 碳 钢 焊 条来 焊 补 若 损 坏 的铸 铁 件 ， 既经 济 又方 便 。 此 ， 绍 了 在普 在 介
ｆ ａｄｎ ｉｚｏ ａｅｒ ｅｈ ｏ ｇ ｒｆ ｓ ｎＥ ｕｐ ｅｔｎｔｌ ｔｎＣ ．Ｂｎｈｕ２６０ ，ｈｎ） Ｓ ｎ ｏｇＢｎｈｕＣｒｅ ｃｎｌ ｙＰｏ ｓｉ ｑ ｉｍ ｎ Ｉｓ ｌ ｉ ｏ，ｉｚｏ ５６ ０Ｃ ｉａ ｈ Ｔ ｏ ｂ ｏ ａ ａｏ
Ａｂ ｔａ ｔ Ｉ ｐｏｕｌ ｎｔｅ‘ｓ ｉｎｓ ｃｓｏｅ ｒ ｄｍａｅ ） ｂｏｅ ， ｃ ｓｖｌ ，ａｄ ｈ ｅ， ｕ ｄ ｔｎａｄｓｗｎ ａｈｎ ｓｒ ｅ ：ｎ ｒ ｃｏ ， ！ ｌｒ ｔ ｋ ｆ￣ａｅ ａ ｇｄ（ ｒｋｎ ｓ ｈａ ａ ｅｈ ｎｗ ｅｌｏ ｎａｉ ｎ ｅ ｉ ｍ ｃ ｉｅ ｄ ｉ ｈ ａ —ｏ ｏ ｔ， ｌ ｒ ｕ ｖ ｆ ｏ ｇ
Ｋｅ ｒ ｓ ｍ ｎ ｆ ｔ ｅｅｓ ｉ ｎｅｅｔ ｄ ；ｒ ｃｈ ｗ ｌｉｇｐ ｓ ｅ ｌ ‘ｏｉ ｙｗｏｄ ： ａ ｕ ｃｕ ａｔ ｌ ｒ ｅ ａｅ ｏｔ ｅ ｎ ；ｏｔ ｌ ｓ ｗ ！ ｌ ｇ ａ ｒ —。 ｒ ｏ ｃｏ ｄ ｗ ｄ ｏ ｏ ｎ
Ｕ 刖 吾
１ ． 紫 铜 丝 的 选 择 ２
用不同的焊条进行铸铁冷焊的注意事项

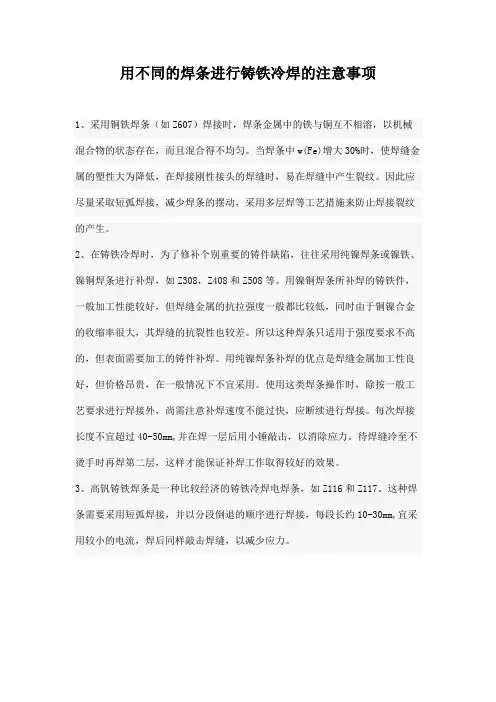

用不同的焊条进行铸铁冷焊的注意事项
1、采用铜铁焊条（如Z607）焊接时，焊条金属中的铁与铜互不相溶，以机械混合物的状态存在，而且混合得不均匀。
当焊条中w(Fe)增大30%时，使焊缝金属的塑性大为降低，在焊接刚性接头的焊缝时，易在焊缝中产生裂纹。
因此应尽量采取短弧焊接，减少焊条的摆动，采用多层焊等工艺措施来防止焊接裂纹的产生。
2、在铸铁冷焊时，为了修补个别重要的铸件缺陷，往往采用纯镍焊条或镍铁、镍铜焊条进行补焊，如Z308，Z408和Z508等。
用镍铜焊条所补焊的铸铁件，一般加工性能较好，但焊缝金属的抗拉强度一般都比较低，同时由于铜镍合金的收缩率很大，其焊缝的抗裂性也较差。
所以这种焊条只适用于强度要求不高的，但表面需要加工的铸件补焊。
用纯镍焊条补焊的优点是焊缝金属加工性良好，但价格昂贵，在一般情况下不宜采用。
使用这类焊条操作时，除按一般工艺要求进行焊接外，尚需注意补焊速度不能过快，应断续进行焊接。
每次焊接长度不宜超过40-50mm,并在焊一层后用小锤敲击，以消除应力。
待焊缝冷至不烫手时再焊第二层，这样才能保证补焊工作取得较好的效果。
3、高钒铸铁焊条是一种比较经济的铸铁冷焊电焊条，如Z116和Z117。
这种焊条需要采用短弧焊接，并以分段倒退的顺序进行焊接，每段长约10-30mm,宜采用较小的电流，焊后同样敲击焊缝，以减少应力。
铸铁常用的焊接方法
铸铁常用的焊接方法铸铁是一种常见的金属材料，广泛应用于机械制造、建筑、船舶、汽车等领域。
然而，由于铸铁的化学成分和结构特点，其焊接难度较大，需要选择适当的焊接方法和材料。
本文将介绍铸铁常用的焊接方法及其特点。
1. 碳弧焊碳弧焊是一种常见的铸铁焊接方法，其原理是利用电弧加热铸铁表面，使其熔化，并同时加入焊丝，形成焊缝。
碳弧焊适用于铸铁薄板、管道、法兰等零部件的焊接。
其优点是操作简单，设备成本低，但缺点是焊接质量较差，焊缝易产生裂纹和气孔。
2. 气焊气焊是利用氧炔火焰加热铸铁表面，使其熔化，并同时加入焊丝，形成焊缝。
气焊适用于铸铁厚板、大型零部件的焊接。
其优点是焊接速度快，热影响区较小，但缺点是焊接质量较差，易产生气孔和裂纹。
3. 电弧气焊电弧气焊是将碳弧焊和气焊结合起来的一种焊接方法。
其原理是先利用碳弧焊加热铸铁表面，再利用气焊加热和熔化焊丝，形成焊缝。
电弧气焊适用于铸铁薄板、管道、法兰等零部件的焊接。
其优点是焊接速度快，焊接质量较好，但缺点是设备成本较高。
4. 焊锡焊焊锡焊是一种适用于铸铁小型零部件的焊接方法。
其原理是利用焊锡加热铸铁表面，使其熔化，并同时加入焊锡，形成焊缝。
焊锡焊的优点是操作简单，设备成本低，但缺点是焊接强度较低。
5. 焊条焊焊条焊是一种适用于铸铁大型零部件的焊接方法。
其原理是利用电焊机加热焊条和铸铁表面，使其熔化，并形成焊缝。
焊条焊的优点是焊接质量较好，焊缝强度高，但缺点是操作要求较高，设备成本较高。
总之，选择适当的焊接方法和材料是保证铸铁焊接质量的关键。
在实际应用中，应根据铸铁的化学成分、结构特点、焊接要求等因素综合考虑，选择最适合的焊接方法和材料。
同时，应加强焊接工艺控制，严格遵守焊接规范和操作规程，确保焊接质量和安全。
铸铁焊条型号
铸铁焊条型号铸铁焊条是用于修复和连接铸铁材料的专用焊接材料。
铸铁具有较高的碳含量和脆性，难以进行常规的焊接修复。
因此，铸铁焊条的研发和应用对于铸铁材料的维修和加工具有重要意义。
本文将介绍几种常见的铸铁焊条型号及其特点。
1. Z408 铸铁焊条Z408铸铁焊条是一种高强度、高韧性的铸铁焊接材料。
它具有良好的熔化性能和流动性，焊接接头强度高，抗冲击性能好。
适用于对铸铁零件进行修复焊接，特别是对薄壁铸铁零件的维修具有很好的效果。
2. Z308 铸铁焊条Z308铸铁焊条是一种低碳铸铁焊接材料。
它具有较低的碳含量，焊接过程中产生的热量较少，能够有效地降低焊接区域的温度梯度，减少热裂纹的产生。
适用于对薄壁和脆性铸铁零件的维修焊接。
3. Z318 铸铁焊条Z318铸铁焊条是一种镍铁型铸铁焊接材料。
它含有一定比例的镍和铁元素，能够提高焊接接头的韧性和耐蚀性。
适用于对高温和腐蚀环境下的铸铁零件进行修复焊接。
4. Z408Ni 铸铁焊条Z408Ni铸铁焊条是一种镍铁型铸铁焊接材料。
它在Z408焊条的基础上增加了一定比例的镍元素，能够进一步提高焊接接头的韧性和耐热性。
适用于对高温和高压环境下的铸铁零件进行修复焊接。
5. Z308Ni 铸铁焊条Z308Ni铸铁焊条是一种低碳镍铁型铸铁焊接材料。
它具有低碳含量和高镍含量的特点，能够在焊接过程中有效地控制热量，减少热裂纹的产生。
适用于对薄壁和脆性铸铁零件的维修焊接。
总结：铸铁焊条是修复和连接铸铁材料的专用焊接材料。
不同型号的铸铁焊条具有不同的特点和适用范围。
通过选择合适的铸铁焊条，可以有效地修复和加工铸铁零件，提高其强度和耐蚀性。
在使用铸铁焊条时，需要注意焊接参数的选择和控制，以确保焊接接头的质量和性能。
同时，对于特殊环境下的铸铁零件修复焊接，可以选择具有特殊合金元素的铸铁焊条，以提高接头的耐热性和耐腐蚀性。
铸铁焊条的应用将为铸铁材料的维修和加工提供更多的选择和可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么焊条焊铸铁最牢靠
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
焊条
焊条(covered electrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。
由药皮和焊芯两部分组成。
依靠药皮熔化并作为填充金属加到焊缝中去，成为焊缝金属的主要成分，这样的物质称之为焊条。
铸铁
铸铁主要由铁、碳和硅组成的合金的总称。
在这些合金中，含碳量超过在共晶温度时能保留在奥氏体固溶体中的量。
铸铁焊条由于含碳量高，组织不均匀，强度低，塑性极差，属于可焊性差的材料，焊接过程极易产生裂纹;焊后冷速极快，容易产生白口组织，造成切削加工困难。
铸铁的焊接和补焊，要达到较满意的结果，必须注意“三分材料、七分工艺”，不仅要选择焊条，而且采用适宜的补焊方法尤为重要。
铸铁焊条其实就是一种专门使用在解决各类断裂问题当中的焊条，这种焊条它能够非常有效的解决机械基座及铸造齿当中出现的断裂的连接问题。
在现在市场上的铸铁焊条它的型号是非常的丰富多样且齐全。
每一种型号的铸铁焊条它的性能都是十分的优秀。
那么，你知道铸铁焊条怎么焊吗？不过不管是热焊还是冷焊都是一个很危险的过程，所以铸铁焊条怎么焊是相关人士都十分关心的话题。
现在就给大家具体的介绍一下铸铁焊条的焊接方法和注意事项。
铸铁焊条常用型号
CMC-E46N
直接在铸铁上施焊，对于冲压模的金属磨耗非常有效。
焊接金属第一层为奥氏体组织；从2层开始为马氏
体组织耐磨耗性好。
火焰淬火铸铁也可直接堆焊。
CMC-MS64N
铸铁用焊条，强度高、塑性好。
适用于灰口铸铁及球墨铸铁、可机械加工。
CMC-E47N
直接在铸铁上施焊，对于冲压模的金属磨耗非常有效。
焊接金属第一层为奥氏体组织；从2层开始为马氏体组织耐磨耗性好。
火焰淬火铸铁也可直接堆焊。
CMC-E67N
特别适用于铸钢模硬面制作打底缓冲层，龟裂之焊合，焊合重建。
CMC-E65N
cmc-e65n低温电焊条，膨胀系数小，硬化轻微，特别适用于铸铁.铸钢(fc.fcd)钢模硬面制作打底缓冲层。
CMC-E61N
适于各种铸铁品，合金铸铁，钢与铸铁接合，镍及其合金等，或如耐水压铸件之焊接。
WE777特种铸铁焊条
适合全方位冷焊工艺焊接，可以焊接几乎所有的铸铁母材，并且很容易实现铸铁与碳钢的异种焊接，解决如基体断裂、裂纹、磨损、补洞的缺陷，焊接后完全可以进行机械加工，很多场合应用在引擎壳体、汽缸盖、机器基座、铸造齿轮的轮齿等各类铸铁件。
铸铁焊条价格
在现在市场上的铸铁焊条它的生产公司也是非常的多，其中知名品牌的铸铁焊条也是比较多样，而且大多数国外的品牌的铸铁焊条的要销售的比较好一点，但是它的价格往往都十分的昂贵。
因厂家不同，铸铁焊条价格在20元~200元不等。
铸铁焊条使用注意事项
铸铁焊条由于含碳量高，组织不均匀，强度低，塑性极差，属于可焊性差的材料，焊接过程极易产生裂纹；
焊后冷速极快，容易产生白口组织，造成切削加工困难。
铸铁的焊接和补焊，要达到较满意的结果，必须注意“三分材料、七分工艺”，不仅要选择焊条，而且采用适宜的补焊方法尤为重要。
建议采用下列焊接工艺，作为铸铁焊接和补焊时参考：
1、首先清除焊接部位的油泥、砂、水、锈等脏物；对长期处于高温、蒸汽环境下工作的铸铁件，还要清除表面贫碳层及氧化层。
2、根据被焊部位的形状、缺陷类型，进行开坡口、打止裂孔及熔池造型等准备措施。
3、对需要冷焊的工件，先预热500-600℃左右，选用适宜电流，可连续施焊，焊接过程始终保持预热的温度，焊后立即覆盖石棉粉等保温材料，让其缓慢冷却，以提高其抗裂性能和加工性能。
4、对于冷焊工件，防止母材熔化过多，减少白口倾向，防止热量集中过多，造成应力过大，应尽量采用小电流、短弧、窄道焊（每段焊道长度一般不超过50mm）。
焊后马上锤击焊缝以松弛应力防止开裂，待温度降到60℃以下再焊一道。
5、收弧时注意弧坑填满，以防收弧处裂。
铸铁焊条怎么焊
一.铸铁焊条的热焊接方法
所谓的热焊接方法就是加热将铸铁焊条进行焊接的，首先，在焊接前，我们就要将全部的物体加热到600到700度，在焊接过程中，整个焊接部件的温度也不可以低于400度。
不过焊接之后，我们就可以等其冷却了。
热焊接的方法一般是气焊和电焊，所需要的工具就是热炉和焊接工具等。
过程一般就是:首先就是进行预热，把整个焊接的部件清理干净，直到露出金属为止，然后就放进炉子中加热。
之后就进行焊接，一般用中性火焰焊接就可以，金属熔透了，就把焊条放进去，然后等到出现白色的点，就把焊接剂放入，一定要适量，之后接着焊接。
但是在焊接的过程中要注意把焊缝抹平。
最后进行冷却就好了，在冷却过程中注意把盖上板，以免产生裂痕。
二.铸铁焊条的冷焊接方法
冷焊的焊接方法一般就是电焊了。
冷焊和热焊的第一步是一样的，首先清理干净，直到露出金属，然后开始焊接，焊接的过程中，不管是焊条还是电流都应该是尽量小的，避免浪费焊条，而且在焊接的过程中最好是保持电流的稳定，不要因为温度而影响焊接。
焊接的时候最好是遵循先内后外的原则，分散开焊接，焊接完第一层在焊接第二层，最好在焊接的时候检查一下有没有遗留下气孔或者裂缝。
这样小心焊接就好另外。
三.焊接注意事项
首先，我们一点更要之一在焊接的过程中，首先要清理了上面的杂物，对于热焊的焊条来说，还要清除掉上面的氧化物。
其次就是注意，焊接裂缝的时候注意要观察好裂口的形状之类的，选择好焊条，还有一点就是，如果大家选择冷焊，也要先预热一下，之后要选择合适的电流，还要保持电流的稳定。
编辑总结：对于铸铁焊条这种材料它在使用过程当中还是需要注意许多方面，而且还要对被焊接的部位做好相应的准备措施，否则会容易焊接失败。
这种焊条它在市场上的生产厂家是非常的多。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
