铸铁焊条
铸铁焊条型号
铸铁焊条型号简介铸铁焊条是一种特殊种类的焊接材料，主要用于铸铁的修复和连接。
由于铸铁的特殊性质，常规的焊接材料无法有效地进行铸铁的焊接。
因此，铸铁焊条的出现填补了这一空白，使得铸铁的焊接变得更加可行和可靠。
铸铁焊条型号的分类铸铁焊条型号通常由一系列数字、字母和符号组成，其中每个元素都代表着焊条的特定属性和性能。
以下是常见的铸铁焊条型号分类：1. AWS A5.15AWS A5.15是美国焊接协会（American Welding Society）制定的标准，用于规范铸铁焊条的性能和使用。
在AWS A5.15标准中，每个焊条型号都由一系列数字和字母组成，包括焊条材质、熔敷金属成分、焊接位置和电流极性等。
2. EN ISO 1071EN ISO 1071是欧洲标准化组织（European Committee for Standardization）制定的标准，用于规范铸铁焊条的性能和使用。
与AWS A5.15类似，EN ISO 1071通过一系列数字、字母和符号来表示焊条的特征和性能。
常见的铸铁焊条型号解析1. Z308Z308型铸铁焊条是一种电镀高铬高钼钢芯焊条，适用于铸铁的各种焊接位置。
它具有良好的裂纹抗性和高温强度，可用于焊接低合金铸铁，如灰铸铁和珩砖铸铁。
2. Z408Z408型铸铁焊条是一种高铬高镍铸铁焊接芯条，广泛应用于高合金铸铁的焊接和修复。
该焊条具有优异的抗裂性能和高温强度，可实现稳定可靠的焊接效果。
3. Z508Z508型铸铁焊条是一种镍铸铁焊接芯条，特别适用于高合金镍铸铁的焊接和修复。
它具有良好的抗裂性能和高温强度，适用于船舶、机械和化工等领域的铸铁修复。
4. Z608Z608型铸铁焊条是一种铜钛芯焊条，具有优异的热导率和高温强度。
适用于灰铸铁、铸铁硬质铸铁的焊接和修复，可实现高质量的焊接效果。
使用注意事项在使用铸铁焊条时，需要注意以下几点：1. 清洁表面：确保焊接表面干净，没有油污和锈蚀等杂质，以免对焊接质量造成影响。
铸铁的焊接工艺
铸铁的焊接工艺铸铁是一种常见的工程材料，具有良好的可铸造性和机械性能，但其焊接难度较高。
铸铁的焊接工艺需要特别的注意和技术，以下是铸铁焊接工艺的一般流程和注意事项：1. 准备工作：在焊接铸铁前，需要对铸铁进行充分清洁和预处理。
清除铸铁表面的杂质、油脂和锈蚀物，并用合适的工具将焊接部位打磨光滑。
2. 选择合适的焊接方法：铸铁的焊接方法多种多样，常见的有手工电弧焊、氩弧焊和等离子焊等。
根据具体情况选择适合的焊接方法，以保证焊接质量和效果。
3. 制定焊接工艺参数：根据铸铁的材质和焊接要求，制定合适的焊接工艺参数，如焊接电流、电压、焊接速度等。
这些参数的选择应根据实际情况，并可在焊接过程中进行调整和优化。
4. 预热和后续退火处理：由于铸铁容易发生焊接变形和裂纹，为了减少热应力，一般需要对焊接部位进行预热。
预热温度一般在300-500摄氏度之间，可提高铸铁的可塑性和焊接质量。
焊接完成后，还需要进行后续的退火处理，降低残余应力和恢复材料的力学性能。
5. 选择合适的焊接材料：铸铁的焊接材料主要有铸铁焊条、铜合金焊条和铜铝焊条等。
根据具体应用场景和焊接要求，选择合适的焊接材料，以保证焊缝的强度和耐腐蚀性。
6. 控制焊接速度和电流：在焊接过程中，要控制焊接速度和电流，避免焊接速度过快或电流过大，造成铸铁的过热和过烧。
焊接速度应适中，电流应调整到适当的范围，保证焊接质量。
需要注意的是，由于铸铁本身的组织结构和化学成分的差异，不同种类的铸铁可能需要不同的焊接工艺和参数。
因此，在焊接铸铁前，最好进行焊接实验或咨询专业人员，以确定最佳的焊接工艺。
总的来说，铸铁的焊接工艺需要严格控制焊接温度、速度和材料选择等多个因素，并进行适当的预热和后续处理，才能保证焊接质量。
掌握正确的焊接方法和技术，能够有效地解决铸铁焊接中的问题，提高焊接质量和效率。
铸铁是一种广泛应用于工程领域的重要材料，具有优异的力学性能和耐磨性。
然而，铸铁的焊接工艺相对复杂，常常面临着一些问题，如裂纹、变形和气孔等。
506焊铸铁的方法
506焊铸铁的方法506焊铸铁是常用的一种焊接方法，它适用于铸铁零件的修复和连接。
下面将介绍506焊铸铁的具体方法。
506焊铸铁的方法主要包括以下几个步骤：第一步：准备工作在进行焊接之前，需要先准备好所需的工具和材料。
常用的工具有焊枪、焊丝、钢钎、锤子、角度磨机等。
而材料则包括铸铁焊条和铸铁铁粉。
第二步：清理铸铁表面在焊接之前，需要先将铸铁表面进行清理，以去除污垢和氧化物。
可以使用金属刷或砂纸进行清理，确保焊接表面干净。
第三步：预热铸铁铸铁是一种脆性材料，容易发生热裂纹。
因此，在焊接之前需要对铸铁进行预热。
预热温度一般为300-400摄氏度，可以使用火焰喷灯进行预热。
第四步：选择合适的焊接方法506焊铸铁可以采用多种焊接方法，如O形焊、V形焊、角焊等。
具体的选择应根据铸铁的形状和焊接要求来决定。
第五步：焊接在进行焊接之前，需要将焊条预热至100-150摄氏度。
然后使用焊枪加热工件，将铸铁焊条熔化后涂敷在焊接表面上。
在焊接过程中，需要注意以下几点：1. 控制焊接温度。
铸铁焊接温度一般在1400-1600摄氏度，不能过高，以免引起过热和烧损。
2. 控制焊接速度。
焊接速度不宜过快，应尽量保持稳定，以确保焊缝质量。
3. 使用适当的焊接电流和电压。
不同的焊接条件需要调整不同的电流和电压，以保证焊接效果。
第六步：修整焊接表面焊接完成后，需要对焊接表面进行修整。
可以使用钢钎、锤子和磨具等工具，将焊接表面打磨平整，以使焊缝与原件无缝衔接。
第七步：热处理为了提高焊接接头的强度和耐磨性，可以进行热处理。
热处理温度一般为700-800摄氏度，持续时间根据焊接材料的不同而有所差异。
第八步：清理焊渣焊接完成后，需要对焊接表面进行清理，以去除焊渣。
可以使用钢钎和磨具进行清理，确保焊缝平整。
总结：506焊铸铁是一种常用的焊接方法，适用于铸铁零件的修复和连接。
在焊接铸铁之前，需要进行准备工作，包括清理铸铁表面、预热铸铁等。
在进行焊接时，需要掌握焊接方法和技巧，控制焊接温度和速度。
焊条506与507焊接铸铁的区别

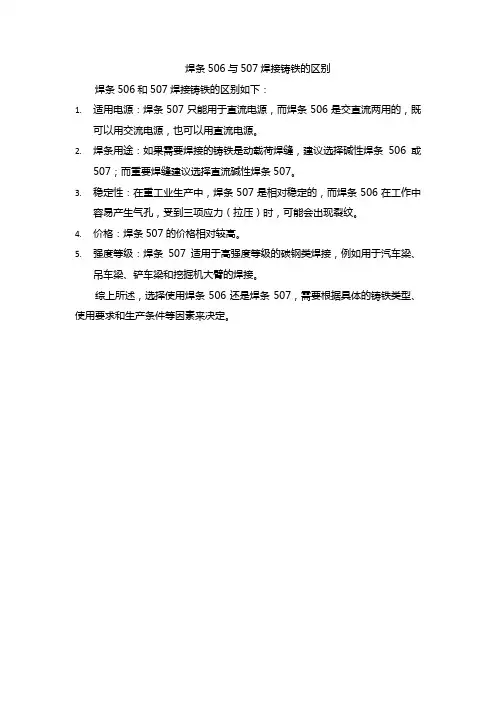

焊条506与507焊接铸铁的区别
焊条506和507焊接铸铁的区别如下：
1.适用电源：焊条507只能用于直流电源，而焊条506是交直流两用的，既
可以用交流电源，也可以用直流电源。
2.焊条用途：如果需要焊接的铸铁是动载荷焊缝，建议选择碱性焊条506或
507；而重要焊缝建议选择直流碱性焊条507。
3.稳定性：在重工业生产中，焊条507是相对稳定的，而焊条506在工作中
容易产生气孔，受到三项应力（拉压）时，可能会出现裂纹。
4.价格：焊条507的价格相对较高。
5.强度等级：焊条507适用于高强度等级的碳钢类焊接，例如用于汽车梁、
吊车梁、铲车梁和挖掘机大臂的焊接。
综上所述，选择使用焊条506还是焊条507，需要根据具体的铸铁类型、使用要求和生产条件等因素来决定。
铸铁焊条的型号、牌号及主要用途
Z612 钛钙型交直流 铜铁混合 一般灰铸铁件非加工面的焊补
Z116 EZV 低氢钾型交直流 高钒钢 高强度灰铸铁及球墨铸铁的焊补
Z117 EZV 低氢钠型直流 高钒钢
Z122Fe 铁粉钛钙型交直流 碳钢 多用于一般灰铸铁件非加工面的焊补
Z208 EZC 石墨型交直流 铸铁 一般灰铸铁件焊补
Z238 EZC 石墨型交直流 球墨铸铁 球墨铸铁件焊补
Z238SnCu 石墨型交直流 球墨铸铁 球墨铸铁件焊补
Z248 EZC 石墨型交直流 铸铁 灰铸铁件焊补
Z258 EZC 石墨型交直流 球墨铸铁 球墨铸铁件焊补
Z268 EZCQ 石墨型交直流 球墨铸铁 球墨铸铁件焊补
Z308 EZNi-1 石墨型交直流 纯镍 重要灰铸铁薄壁件和加工面的焊补
铸铁焊条的型号、牌号及主要用途
作者：轴承供应商网 发布时间：2009-1-19 17:24:24 文字选择：大 中 小 浏览次数：50
铸铁焊条的型号、牌号及主要用途
关键字：铸铁 条 牌号
铸铁焊条的型号、牌号及主要用途
牌 号型 号药皮类型焊接电流焊缝主要成分主 要 用 途
Z100 EZFe 氧化型交直流 碳钢 一般灰铸铁件非加工面的焊补
Z408 EZNiFe-1 石墨型交直流 镍铁合金 重要高强度灰铸铁件及球墨铸铁件焊补
Z408A EZNiFeCu 石墨型交直流 镍铁铜合金 可用于重要灰铸铁及球墨铸铁件焊补
Z438 EZNiFe-2 石墨型交直流 镍铁合金 用于重要灰铸铁及球墨铸铁件焊补
Z508 EZNiCu-1 石墨型交直流 镍铜合金 强度要求不高的灰铸铁件焊补
铸铁焊条型号
铸铁焊条型号
1.铸铁焊条型号一般由三部分组成，分别是焊条普通标准、焊条材质和焊条特性。
2. 焊条普通标准：通常有“GB/T 5353-2008 钢铁焊条通用技术条件”中的六十六种焊条型号表示，总体表示形式为：ZJ-Ⅲ-G(A)。
ZJ：指明焊条的通用技术条件；Ⅲ：指明材料牌号，由此获取焊条材质；G(A)：指明焊条的典型用途，或者是电弧焊、气焊、焊接等用途。
3. 焊条材质：根据“GB/T 5353-2008钢铁焊条通用技术条件”里提到的各类牌号分别代表不同材质的焊条，如运用普通铸铁焊条时，常见的型号为ZJ-Ⅲ-GA/GC，Ⅲ代表对应材质为铸铁，材质可以根据需要，在其他牌号里选择。
4. 焊条特性：运用普通铸铁焊条时，GA代表焊条用于一般焊接低强度铸铁部件，GC代表焊条用于一般焊接高强度铸铁部件。
有时
为了满足特殊的焊接要求，会在焊条型号后面加上一些特性表示，如碳素表示，用C 整数表示碳素含量；另外还有铝、锰等元素的含量
表示，都是按照GB/T 5353-2008中的表示法来表示的。
- 1 -。
铸铁焊条
铸铁焊条铸铁焊条的性能及用途铸铁焊条模具领域选用：铸铁焊条的选用铸铁焊条的参考电流与事项铸铁焊条的性能及用途铸铁是碳的质量分数大于2.14%的Fe-C合金。
实际上工业铸铁一般是Fe-C-Si为主的多元合金。
铸铁通常是按照碳在铸铁中的分布形态进行分类，一般可分为白口铸铁、灰铸铁、球墨铸铁、蠕墨铸铁和可锻铸铁。
由于铸铁含碳量高、组织不均、塑性低、焊接性不良，在焊接过程中极易产生白口、裂纹和气孔等缺陷，在焊接时应特别注意焊接工艺和焊接材料的选用。
对焊条电弧焊来说，目前国内可供选用的焊条有20余种，基本上可分为两大类，一类是同质焊缝型即铸铁型；另一类则是异质焊缝型如：钢（碳钢或者合金结构钢等）、纯Ni、Ni-Fe、Ni-Cu、Ni-Fe-Cu、Fe-Cu等。
铸铁焊条模具领域选用：CMC-E46N铸铁焊条直接在铸铁上施焊，对于冲压模的金属磨耗非常有效。
焊接金属第一层为奥氏体组织；从2层开始为马氏体组织耐磨耗性好。
火焰淬火铸铁也可直接堆焊。
CMC-MS64N铸铁焊条铸铁用焊条，强度高、塑性好。
适用于灰口铸铁及球墨铸铁、可机械加工。
CMC-E47N铸铁焊条直接在铸铁上施焊，对于冲压模的金属磨耗非常有效。
焊接金属第一层为奥氏体组织；从2层开始为马氏体组织耐磨耗性好。
火焰淬火铸铁也可直接堆焊。
CMC-E67N铸铁焊条特别适用于铸钢模硬面制作打底缓冲层，龟裂之焊合，焊合重建。
CMC-E65N铸铁焊条CMC-E65N低温电焊条，膨胀系数小，硬化轻微，特别适用于铸铁.铸钢(fc.fcd)钢模硬面制作打底缓冲层。
CMC-E61N铸铁焊条各种铸铁品，合金铸铁，钢与铸铁接合，镍及其合金等，或如耐水压铸件之焊接。
铸铁焊条的选用Z100铸铁焊条型号GB/T： EZFe-2说明：低碳钢芯、氧化性药皮的铸铁焊条，焊接时将熔池中的碳、硅部分烧掉，焊缝为钢组织，焊缝与母材能较好地熔合，但药皮氧化性较强，熔深大，熔合区硬度高，抗裂性和工艺性差，交、直流两用，价格低廉。
铸铁焊条的正确焊法
铸铁焊条的正确焊法1. 引言铸铁焊条是一种用于焊接铸铁工件的焊接材料。
铸铁具有脆性和易碎性的特点，因此在焊接过程中需要特殊的焊接方法和技巧。
本文将介绍铸铁焊条的正确焊接方法，包括准备工作、焊接设备和操作步骤等。
2. 准备工作在进行铸铁焊接之前，需要进行一些准备工作，以确保焊接的质量和效果。
2.1 清洁工作首先，需要将焊接表面清洁干净，去除铁锈、油脂和其他杂质。
可以使用钢丝刷或砂纸进行清洁，确保焊接表面光洁。
2.2 预热工作铸铁焊接需要进行预热，以减少焊接应力和避免热裂纹的产生。
预热温度一般为300°C至500°C，取决于铸铁的类型和厚度。
使用火焰喷枪或电热器进行预热，均匀加热焊接区域。
2.3 预热保温预热后，需要对焊接区域进行保温，以保持焊接温度稳定。
可以使用保温毯或保温棉进行保温，确保焊接过程中温度不会过快降低。
3. 焊接设备进行铸铁焊接需要使用特定的焊接设备和工具，以保证焊接的质量和效果。
3.1 焊接机选择适合铸铁焊接的焊接机，一般选择直流焊接机或直流反接焊接机。
确保焊接机的电流和电压稳定，以满足焊接需求。
3.2 焊接电极选择合适的铸铁焊条作为焊接电极。
根据焊接的要求和铸铁的类型选择合适的焊条，确保焊接质量。
焊条的直径一般为2.5mm至4.0mm。
3.3 其他工具除了焊接机和焊接电极外，还需要准备其他工具，如焊接面罩、焊接钳和焊接锤等。
这些工具可以帮助焊工进行焊接操作和保护。
4. 焊接操作步骤进行铸铁焊接时，需要按照正确的操作步骤进行，以保证焊接的质量和效果。
4.1 初次点火首先，将焊接电极插入焊接机，并调整电流和电压。
然后，将焊接电极对准焊接位置，进行初次点火。
通过初次点火可以除去焊条表面的涂层和气体，以减少焊接时的气孔和夹杂物。
4.2 开始焊接初次点火后，可以开始进行正式的焊接。
将焊接电极对准焊接位置，保持适当的角度和间距。
使用适当的焊接电流和电压进行焊接，将焊条均匀地熔化在焊接位置上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸铁焊条
型号GB/T： EZFe-2
说明：低碳钢芯、氧化性药皮的铸铁焊条，焊接时将熔池中的碳、硅部分烧掉，焊缝为钢组织，焊缝与母材能较好地熔合，但药皮氧化性较强，熔深大，熔合区硬度高，抗裂性和工艺性差，交、直流两用，价格低廉。
用途：用于一般铸铁件缺陷的修复，并能焊补长期使用后的旧钢锭模，焊后不能加工。
Z116/Z117高钒铸铁焊条
型号GB/T： EZV
说明：低碳钢芯、低氢型高钒铸铁焊条，焊缝形成以铁素体为基体以及碳化钒弥散分布的钢组织，具有较好的抗裂性，采用直流反接。
用途：用于铸铁件缺陷的焊补，如汽车缸体、机架齿轮箱等，也焊补高强度铸铁件及球墨铸铁件，焊件可不进行预热，焊后可进行切削加工，但加工性不如Z508、Z308和Z408。
熔敷金属化学成份/%
C≤0.25Si≤0.7Mn≤1.5 Fe余 V 8-13
Z122Fe铸铁焊条
型号GB/T：EZFe-2
说明：低碳钢芯铁粉钛钙型冷焊铸铁焊条，由于加入大量铁粉并通过药皮向焊缝过渡，从而稀释铸铁中的碳，焊缝与铸铁熔合牢固，但熔合区硬度高，具有良好抗裂，工艺性好，操作方便，电弧稳定飞溅小，脱渣容易，焊缝成形美观，交、直流两用。
用途：用于各种灰口铸铁件非加工面的焊补。
Z208铸铁焊条
型号GB/T：EZC 相当于AWS：ECI
说明：低碳钢芯强石墨化的铸铁焊条，焊缝缓冷时可变成灰口铸铁，但抗裂性较差，交、直流两用，价格低廉。
用途：用于焊补灰口铸铁的缺陷。
熔敷金属化学成份/%
C 2-4 Si 2.5-6.5 Mn≤0.75 Fe余
Z208DF铸铁焊条
型号GB/T：EZC
说明：钢芯铸铁冷焊焊条，具有强石墨化和铁素体化能力，冷焊接头有优良的抗裂和切削加工性，交、直流两用。
用途：用于冷焊、半热焊或热焊灰口铸件的各类缺陷，适用于焊补灰口铸铁的加工面和非加工面。
熔敷金属化学成份/%
C 3.5-4 Si 3.5-4 Mn 0.4-0.75 Fe余Ni≤1
型号GB/T：EZCQ
说明：低碳钢芯、强石墨化的铸铁焊条，由于加入一定量的球化剂，使熔敷金属中的石墨在缓冷过程中呈球状析出，力学性能好，交、直流两用。
用途：用于焊补球墨铸铁件。
熔敷金属化学成份/%
C 3.2-4.2 Si 3.2-4 Mn≤0.8 Fe余Ni≤1球化剂0.04-0.15
Z238DF铸铁焊条
型号GB/T：EZCQ
说明：钢芯球墨铸铁冷焊焊条，加入特殊球化剂和强铁素体元素，具有良好抗裂性和力学性能，交、直流两用。
用途：主要用于各类球墨铸铁件加工面和非加工面的焊接。
熔敷金属化学成份/%
C 3.2-4 Si 3.2-4 Mn≤0.8 Fe余Ni≤1球化剂0.04-0.15
Z238SnCu铸铁焊条
型号GB/T：EZCQ
说明：低碳钢芯、强石墨化的铸铁焊条，加入一定量的球化剂及锡铜强化元素，熔敷金属具有较高的球化稳定性，力学性能好，交、直流两用。
用途：用于球墨铸铁、蠕墨铸铁、合金铸铁、可锻铸铁及灰口铸铁的焊接和焊补熔敷金属化学成份/%
C 3.5-4 Si 3.5 Mn≤0.8 RE Mg Cu Sn适量
Z248铸铁焊条
型号GB/T：EZC
说明：铸铁芯、强石墨化的铸铁焊条，石墨化能力较强，熔敷金属与母材在组织、性能和颜色上基本相同，交、直流两用。
用途：用于灰口铸铁的焊补，特别适用于较大铸铁件的焊补。
熔敷金属化学成份/%
C 2-4 Si 2.5-6.5 Mn≤0.75 Fe余
Z258铸铁焊条
型号GB/T：EZCQ
说明：铸铁芯、强石墨化的铸铁焊条，含有钇稀土或镁，球化能力较强，熔敷金属与母材在组织、性能和颜色上基本相同，交、直流两用。
用途：用于球墨铸铁的焊补，特别适用于较大球墨铸铁件的焊补。
熔敷金属化学成份/%
C 3.2-4 Si 3.2-4 Mn≤0.8 Fe余Ni≤1球化剂0.04-0.15
Z238F/Z268 铸铁焊条
型号GB/T：EZCQ
说明：碳钢芯、强石墨化的铸铁焊条，加入特殊球化剂，具有良好抗裂性和力学性能，熔敷金属与母材在组织、性能和颜色上基本相似。
用途：用于各种球墨铸铁的，高强度灰口铁的焊补。
熔敷金属化学成份/%
C≈3.2Si≈4Mn≈0.5球化剂适量
Z308铸铁焊条
型号GB/T：EZNi-1 相当于AWS：EZNi-CI
说明：纯镍焊芯、强还原性强石墨化的铸铁焊条，施焊时，焊件可不预热，具有良好的抗裂性和加工性能，交、直流两用，工艺性能好。
高韧性、高耐磨、耐冲涮磨损等。
可焊性好。
抗岩石砂磨粒磨损，延长设备使用寿命4-8倍。
用途：用于铸铁薄件及加工面的补焊，如汽缸盖、发动机座、齿轮箱以及机床导轨等重要灰口铸铁件。
镍价格昂贵，应在其他焊条不能满足要求时才可选用。
熔敷金属化学成份/%
C≤2Si≤2.5Mn≤1Fe≤8Ni≥90
Z408铸铁焊条
型号GB/T：EZNiFe-1 相当于AWS：ENiFe-CI
说明：镍铁合金焊芯、强还原性强石墨化的铸铁焊条，具有强度高、塑性好、线胀系数低等特点。
抗裂性对灰口铸铁与Z308差不多，但对球墨铸铁则比Z30
8强，对含磷较高(0.2%P)的铸铁也有良好的效果。
切割性比Z308和Z508稍差，用于常温或稍经预热（至200℃左右）灰口铸铁及球墨铸铁的焊接，交、直流两用，电弧稳定，工艺性好。
用途：用于重要的高强度灰口铸铁及球墨铸铁的焊补，如汽缸、发动机、座齿轮等。
熔敷金属化学成份/%
C≤2Si≤2.5Mn≤1.8 Fe余 Ni 45-60
Z408A铸铁焊条
型号GB/T：EZNiFe-Cu
说明：镍铁铜合金焊芯、强还原性强石墨化的铸铁焊条，交、直流两用，可全位置焊，具有强度高、塑性好、与母材熔合性好等特点，切割性Z408相似，电弧稳定，焊条不发红，工艺性好，相当于瑞士卡斯特林公司2240焊条。
用途：用于重要的高强度灰口铸铁及球墨铸铁的焊补，如汽缸、发动机、座齿轮等。
熔敷金属化学成份/%
C≤2Si≤2.Mn≤1.5 Fe余 Ni 45-60 Cu 4-10
Z508铸铁焊条
型号：EZNiCu-1
说明：镍铜合金（蒙乃尔）焊芯、强石墨型铸铁焊条，工艺性和切削加工性都接近Z308,但由于收缩率较大,抗裂性较差,焊接接头强度较低,不宜用于受力部位的焊接,可用于常温或低温预热(至200℃)灰口铸铁的焊接,可交、直流两用,电弧稳定,工艺较好
用途：用于强度不高的灰口铸铁件焊补
熔敷金属化学成份/%
C≤1S≤0.8Mn≤2.5 Fe≤6 Ni 60-70 Cu 24-35
Z438铸铁焊条
型号GB/T：EZNiFe-1
说明：镍铁合金焊芯的石墨型铸铁焊条，加入一定量的球化剂，具有良好的抗裂性和加工性能，可交、直流两用。
用途：用于球墨铸铁、高强度铸铁件加工面和非加工面的焊补。
熔敷金属化学成份/%
C≤2.5S≤3 Mn≤1.8 Ni 45-60 球化剂适量
Z607铸铁焊条
说明：紫铜焊芯的低氢型铸铁焊条，抗裂性好,单层焊与铸铁基体熔合较好,但熔敷金属硬度不均匀,半熔化区硬度较高,切割加工有一定的困难.多层焊时成形不良,易产生气孔,但价格比镍基焊条便宜,交直流两用.
用途：多用于一般灰口铸铁非加工面的焊补.
熔敷金属化学成份/%
Fe≤30 其他： Cu
Z612铸铁焊条
说明：铜包钢芯、钛钙型铸铁焊条，交直流两用，具有好的抗裂性，切割加工性能一般。
用途：多用于一般灰口铸铁非加工面的焊补，如汽缸体的焊补等。
熔敷金属化学成份/%
Fe≤30其他： Cu。
