铸铁焊接焊接方法
铸铁的焊接工艺
铸铁的焊接工艺铸铁是一种常见的工程材料，具有良好的可铸造性和机械性能，但其焊接难度较高。
铸铁的焊接工艺需要特别的注意和技术，以下是铸铁焊接工艺的一般流程和注意事项：1. 准备工作：在焊接铸铁前，需要对铸铁进行充分清洁和预处理。
清除铸铁表面的杂质、油脂和锈蚀物，并用合适的工具将焊接部位打磨光滑。
2. 选择合适的焊接方法：铸铁的焊接方法多种多样，常见的有手工电弧焊、氩弧焊和等离子焊等。
根据具体情况选择适合的焊接方法，以保证焊接质量和效果。
3. 制定焊接工艺参数：根据铸铁的材质和焊接要求，制定合适的焊接工艺参数，如焊接电流、电压、焊接速度等。
这些参数的选择应根据实际情况，并可在焊接过程中进行调整和优化。
4. 预热和后续退火处理：由于铸铁容易发生焊接变形和裂纹，为了减少热应力，一般需要对焊接部位进行预热。
预热温度一般在300-500摄氏度之间，可提高铸铁的可塑性和焊接质量。
焊接完成后，还需要进行后续的退火处理，降低残余应力和恢复材料的力学性能。
5. 选择合适的焊接材料：铸铁的焊接材料主要有铸铁焊条、铜合金焊条和铜铝焊条等。
根据具体应用场景和焊接要求，选择合适的焊接材料，以保证焊缝的强度和耐腐蚀性。
6. 控制焊接速度和电流：在焊接过程中，要控制焊接速度和电流，避免焊接速度过快或电流过大，造成铸铁的过热和过烧。
焊接速度应适中，电流应调整到适当的范围，保证焊接质量。
需要注意的是，由于铸铁本身的组织结构和化学成分的差异，不同种类的铸铁可能需要不同的焊接工艺和参数。
因此，在焊接铸铁前，最好进行焊接实验或咨询专业人员，以确定最佳的焊接工艺。
总的来说，铸铁的焊接工艺需要严格控制焊接温度、速度和材料选择等多个因素，并进行适当的预热和后续处理，才能保证焊接质量。
掌握正确的焊接方法和技术，能够有效地解决铸铁焊接中的问题，提高焊接质量和效率。
铸铁是一种广泛应用于工程领域的重要材料，具有优异的力学性能和耐磨性。
然而，铸铁的焊接工艺相对复杂，常常面临着一些问题，如裂纹、变形和气孔等。

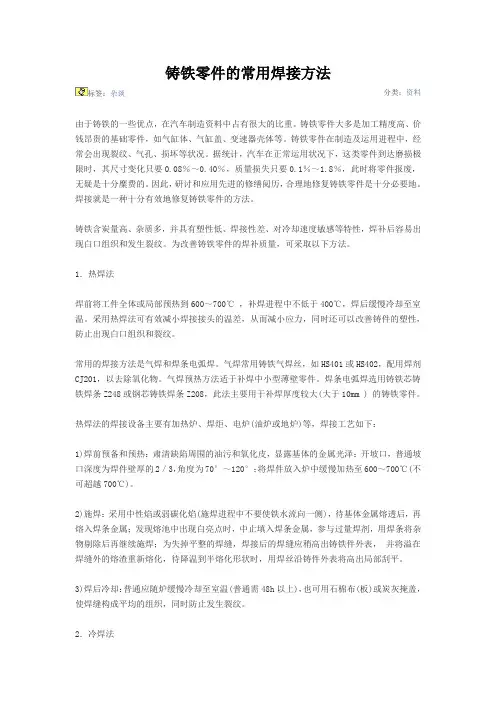

铸铁零件的常用焊接方法
铸铁零件的常用焊接方法标签：杂谈分类：资料由于铸铁的一些优点，在汽车制造资料中占有很大的比重。
铸铁零件大多是加工精度高、价钱昂贵的基础零件，如气缸体、气缸盖、变速器壳体等。
铸铁零件在制造及运用进程中，经常会出现裂纹、气孔、损坏等状况。
据统计，汽车在正常运用状况下，这类零件到达磨损极限时，其尺寸变化只要0.08％～0.40％，质量损失只要0.1％～1.8％，此时将零件报废，无疑是十分糜费的。
因此，研讨和应用先进的修缮阅历，合理地修复铸铁零件是十分必要地。
焊接就是一种十分有效地修复铸铁零件的方法。
铸铁含炭量高、杂质多，并具有塑性低、焊接性差、对冷却速度敏感等特性，焊补后容易出现白口组织和发生裂纹。
为改善铸铁零件的焊补质量，可采取以下方法。
1．热焊法焊前将工件全体或局部预热到600～700℃，补焊进程中不低于400℃，焊后缓慢冷却至室温。
采用热焊法可有效减小焊接接头的温差，从而减小应力，同时还可以改善铸件的塑性，防止出现白口组织和裂纹。
常用的焊接方法是气焊和焊条电弧焊。
气焊常用铸铁气焊丝，如HS401或HS402，配用焊剂CJ201，以去除氧化物。
气焊预热方法适于补焊中小型薄壁零件。
焊条电弧焊选用铸铁芯铸铁焊条Z248或钢芯铸铁焊条Z208，此法主要用于补焊厚度较大(大于10mm ) 的铸铁零件。
热焊法的焊接设备主要有加热炉、焊炬、电炉(油炉或地炉)等，焊接工艺如下：1)焊前预备和预热：肃清缺陷周围的油污和氧化皮，显露基体的金属光泽：开坡口，普通坡口深度为焊件壁厚的2／3，角度为70°～120°；将焊件放入炉中缓慢加热至600～700℃(不可超越700℃)。
2)施焊：采用中性焰或弱碳化焰(施焊进程中不要使铁水流向一侧)，待基体金属熔透后，再熔入焊条金属；发现熔池中出现白亮点时，中止填入焊条金属，参与过量焊剂，用焊条将杂物剔除后再继续施焊；为失掉平整的焊缝，焊接后的焊缝应稍高出铸铁件外表，并将溢在焊缝外的熔渣重新熔化，待降温到半熔化形状时，用焊丝沿铸件外表将高出局部刮平。
球墨铸铁与碳钢焊接方法
球墨铸铁与碳钢焊接方法球墨铸铁与碳钢是常用的金属材料，它们在工业和建筑领域中有广泛的应用。
为了将球墨铸铁与碳钢进行焊接，需要选择适合的焊接方法和焊接材料，以确保焊缝的质量和强度。
焊接方法：1.电弧焊：电弧焊是一种常用的焊接方法，适用于球墨铸铁与碳钢的焊接。
在电弧焊过程中，通过与电弧的熔化和混合，将焊丝与焊件连接在一起。
2.氩弧焊：氩弧焊是一种保护气焊接方法，使用纯氩或氩气混合物作为保护气体。
氩气可以防止氧气和其他杂质进入焊缝，提高焊缝的质量。
3.气体焊：气体焊是一种常用的焊接方法，适用于焊接球墨铸铁与碳钢。
常用的气体焊方法包括乙炔氧气焊和乙炔空气焊。
4.焊锡焊接：焊锡焊接是一种常用的低温焊接方法，适用于球墨铸铁与碳钢的焊接。
焊锡焊接使用焊锡作为焊接材料，通过加热焊接区域并与焊锡熔化，将焊接材料连接在一起。
焊接材料：1.焊丝：焊丝是焊接过程中的重要材料，可用于球墨铸铁与碳钢的焊接。
根据不同的焊接方法和要求，可以选择合适的焊丝材料，如碳钢焊丝、不锈钢焊丝和镍焊丝等。
2.焊剂：焊剂是一种在焊接过程中使用的辅助材料，用于提高焊缝的质量和强度。
焊剂可增加焊接区域的润湿性和流动性，并降低钢铁表面的氧化程度，提高焊接质量。
焊接过程：1.准备工作：在焊接之前，需要对球墨铸铁和碳钢进行清洁和表面处理。
清洁应去除杂质、油脂和脱脂剂等。
表面处理可以采用机械方法（如打磨、喷丸）或化学方法（如酸洗、磷化）。
2.焊件固定：将球墨铸铁和碳钢焊件固定在焊接位置上，以便进行焊接。
3.焊接操作：按照选定的焊接方法和焊接材料，进行焊接操作。
在焊接过程中要控制焊接电流、焊接速度和焊接温度等参数，以确保焊缝质量。
4.焊后处理：在焊接完成后，需要对焊缝进行后处理。
这包括砂轮抛光、焊缝表面的清洁和防锈处理等。
焊接注意事项：1.确保焊接材料适配性：球墨铸铁和碳钢在物理和化学性质上有所不同，因此需要选择适合两种材料的焊接方法和材料。
2.控制焊接温度：球墨铸铁和碳钢在焊接过程中的热变形和组织影响较大，因此需要严格控制焊接温度，避免产生过高的应变和金相组织变化。
铸铁常用的焊接方法有
铸铁常用的焊接方法有
铸铁的常用焊接方法有以下几种：
1. 电弧焊：通过采用石墨电极和可熔性焊条进行焊接。
此方法操作简单，适用于修复铸铁件的表面或者进行焊接补充材料。
2. TIG（氩弧焊）：使用惰性气体（如氩气）保护焊接区域，
通过电弧将铸铁和填充材料熔化，实现焊接。
该方法能够焊接厚板和复杂形状的铸件。
3. MIG（金属惰性气体焊接）：使用惰性气体（如二氧化碳或混合气体）保护焊接区域，通过电弧将铸铁和填充材料熔化，实现焊接。
该方法适用于焊接较大面积的铸件。
4. 焊条焊接：使用特殊的铸铁焊条进行焊接。
焊接时需要对铸铁进行预热和后热处理，以保证焊接强度。
5. 包埋焊接：将铸铁件置于砂型或陶瓷容器中，填充焊接材料，然后进行加热熔化，实现焊接。
该方法适用于较大件和无法拆卸的铸铁件。
需要注意的是，不同的铸铁材料和焊接要求可能需要采用不同的焊接方法，选择适合的方法可以提高焊接质量和强度。
灰口铸铁的焊接方法
灰口铸铁的焊接方法嘿，咱今儿就来唠唠灰口铸铁的焊接方法！你可别小瞧这灰口铸铁，它在好多地方那都是顶梁柱呢！要焊接灰口铸铁，那可得有点讲究。
就好像咱做饭，得掌握好火候和调料搭配一样。
咱先说热焊法，这就好比冬天里的一把火，能让焊接处变得热乎乎的，焊接效果那也是杠杠的。
通过加热到一定温度，让灰口铸铁变得温顺起来，然后再进行焊接操作，就像给它穿上了一层坚固的铠甲。
再说说冷焊法，这就像是一个武林高手，不用大张旗鼓，悄悄就把事儿给办了。
不用加热到很高温度，直接上手焊接，但这可得有点真功夫，焊条的选择啦，焊接的技巧啦，都得拿捏得死死的。
哎呀，你想想看，如果焊接不好，那不就像一件衣服没缝好，到处是破绽嘛！那可不行，咱得对灰口铸铁负责呀！还有焊条呢，那也是有讲究的。
不同的焊条就像是不同的武器，得根据实际情况来挑选。
选对了，那焊接起来就如鱼得水；选错了，那可就麻烦咯。
焊接的时候还得注意焊接的速度和顺序，这就跟跑步一样，得掌握好节奏，不能太快也不能太慢。
太快了容易出问题，太慢了又耽误时间。
焊接完了也不能掉以轻心，还得检查检查，看看有没有裂缝啊，有没有不牢固的地方啊。
这就跟咱出门前得照照镜子，看看自己穿戴整齐没有是一个道理。
总之呢，焊接灰口铸铁可不是一件容易的事儿，但只要咱用心去做，掌握好方法和技巧，那肯定能把它焊接得稳稳当当的。
咱可不能马虎对待，毕竟这关系到好多东西的质量和安全呢，你说是不是？所以啊，大家可得好好琢磨琢磨这些焊接方法，让灰口铸铁在咱手里发挥出最大的作用！别小瞧了这焊接，它可是一门艺术呢！。
铸铁焊接方法技巧
铸铁焊接方法技巧
铸铁焊接是一种常见的工业焊接方法，它可以将铸铁零件连接起来，也可以修补铸铁零件的裂缝和损伤。
但是，铸铁焊接也有一些技巧和注意事项，下面将详细介绍。
选择正确的焊接材料非常重要。
铸铁是一种脆性材料，因此焊接时需要使用具有良好塑性和韧性的材料。
一般来说，铸铁焊接材料有三种：镍铁合金、铜铝合金和铁素体不锈钢。
其中，铜铝合金适用于修补裂纹，而铁素体不锈钢适用于连接铸铁零件。
焊接前需要对铸铁零件进行准备工作。
首先，需要清洁铸铁表面，去除油脂和灰尘等杂质。
然后，进行焊接操作。
焊接时需要控制好焊接温度和时间，以避免过热或过冷引起的裂纹和变形。
一般来说，焊接温度应该控制在1500℃左右，焊接时间不宜过长。
焊接完成后需要进行后处理。
首先，需要清洗焊接部位，去除焊接剩余物和氧化层等杂质。
其次，需要进行热处理，以增加焊接部位的韧性和抗拉强度。
铸铁焊接是一种常见的工业焊接方法，但是需要掌握一些技巧和注意事项。
选择正确的焊接材料、进行准备工作、控制好焊接温度和时间、进行后处理，这些步骤都非常重要。
只有正确地操作，才能
保证焊接质量和使用寿命。
铸铁的焊接
9. 1灰铸铁的焊接
• 焊后，减应区A处、B处与C处同时收缩，使C处的焊接应力大为降低， 裂纹基本上可以避免。采用加热减应区法氧乙炔气焊灰铸铁，焊接成 败的关键是正确选择加热减应区和减应区加热时间及加热温度的控制。 实践表明:能使焊缝获得最大的横向张开的位移，是减应区的最佳位 置选择。因此，应该让减应区主要变形方向与焊缝开闭方向一致。
上一页 下一页 返回
9. 1灰铸铁的焊接
• (2)气焊熔剂 • 铸铁件用气焊焊接时，由于难熔氧化物SiO2(〔熔点为1713℃〕)的存
在，粘度较大，使焊接过程难以进行或熔合不好，若不及时清除，容 易在焊缝中形成夹渣。 SiO2是酸性氧化物，可以用碱性物质与其化 合生成低熔点的复合盐浮在焊缝熔池的表面，在焊接过程中，随时用 焊丝将其扒出熔池。气焊熔剂用CJ201。 • (3)焊炬的选择 • 焊炬宜选用大、中号焊炬，使气焊过程加热速度加快，并且起到使焊 接接头缓慢冷却的效果，同时，也有利于清除焊缝内部的气孔、夹渣。
上一页 下一页 返回
9. 1灰铸铁的焊接
• 9.1.3灰铸铁的焊接工艺
• 1.灰铸铁的气焊 • 由于氧乙炔气焊火焰温度在3400℃以下，不仅温度比电弧焊时低得
多，而且焊接时的热量也不集中，加热速度缓慢。焊后可以利用气体 火焰进行焊缝的整形或对补焊区继续加热，使焊缝缓冷，消除应力。 因此，气焊只适用于薄壁的、刚度较小的铸铁件的缺陷补焊。 • (1)焊前预热 • 对于刚度较大的铸铁件，为了减小焊接应力，防止产生裂纹，焊前应 将铸铁件在热处理炉中进行整体预热，预热温度为600~700℃，焊后 缓冷。
• (5)焊丝的选用 • 铸铁件气焊时，宜采用中性焰或弱碳化焰。用RZC型焊丝焊接，由于
焊丝中的碳、硅含量高于灰铸铁，所以，有利于焊缝金属的石墨化及 弥补气焊过程中的氧化和烧损。
铸铁管漏水焊接
铸铁管漏水的焊接
铸铁管漏水的焊接步骤如下：
1. 用砂纸将漏水处的铁锈和污垢清除干净。
2. 根据具体情况，选择合适的焊接方式，如果裂缝较小，可以采用管带修补法或粘合剂修补法；如果裂缝较大，需要采用焊接修补法。
3. 如果选择焊接修补法，需要用角磨机加钢丝刷将漏水部位的锈迹打磨干净，然后将铸铁管加热至适当温度，再用铸铁焊条进行焊接。
4. 如果选择管带修补法，需要用砂纸将漏水处的铁锈和污垢清除干净，然后将管带固定在漏水处，用铁丝紧紧地缠绕在管带上，直到裂缝被完全覆盖。
最后用铁丝将管带固定在管道上，以确保管带不会松动。
5. 如果选择粘合剂修补法，需要用砂纸将漏水处的铁锈和污垢清除干净，然后用粘合剂将漏水处涂抹均匀，直到裂缝被完全覆盖。
等待粘合剂干燥后，再进行水冲洗，以确保粘合剂能够牢固地粘合在管道上。
在操作过程中要注意安全，遵循焊接规范和注意事项，避免发生安全事故。
如果不确定如何操作，建议寻求专业人员的帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸铁焊接焊接方法
视铸件的材质、大小、厚薄、复杂程度、缺陷类型和尺寸，以及切削加工和技术要求等来选择不同焊接方法。
并按不同的焊接要求作焊前准备，如清除油污及夹砂、开坡口或预热等。
焊接方法有气焊、钎焊、手工电弧焊、手工电渣焊。
其中气焊分为热焊法、加热减应区法、不预热气焊;手工电弧焊分为冷焊、半热焊、不预热焊和热焊。
焊条选择一般根据焊后技术要求来选择焊条。
灰口铸铁非加工冷焊法可用氧化型钢芯铸铁焊条(中国牌号Z100)、铁粉型钢芯铸铁焊条(中国牌号Zll2Fe)和低碳钢焊条(中国牌号J422、J506等);加热400℃以上的热焊，可用钢芯石墨化铸铁焊条(中国牌号Z208);加工面不预热的，可用铸铁芯铸铁焊条(中国牌号Z248);要求可加工、抗裂但强度不高又可冷焊的，可采用铜镍焊条(中国牌号Z508);要求抗裂性好、加工性差、强度较低的，可用铜铁铸铁焊条(中国牌号Z607、Z612);重要铸件要求可加工的，可用纯镍铸铁焊条(中国牌号Z116、z117);高强度灰口铸铁、球墨铸铁可冷焊的，可用铁镍铸铁焊条(中国牌号Z408)和钢927芯石墨球化通用铸铁焊条(中国牌号Z268);球墨铸铁加热焊时，可用钢芯球墨铸铁焊条(中国牌号Z238);薄壁铸件可用钢芯石墨球化通用铸铁焊条(中国牌号Z268和Z607、Z612)Z268可加工。
还有焊接新材料CaO-BaO一caF2渣系钢芯石墨化焊条，利用贝氏体和马氏体两次相变应力松弛效应来提高抗裂性能。
中国Z238SnCu焊条，力学性能高，白口倾向小，抗裂性好，可用于球墨铸铁件。
焊接缺陷及其防止白口焊接时，在焊缝及熔合区产生白口，其原因是焊缝冷却速度快，同质焊条的焊缝石墨化元素不足或存在阻碍石墨化元素。
防止白口的办法是:增强同质焊条的石墨化能力，同时减慢800 ℃以上时的冷却速度;根据不同铸件壁厚可预热400~700 ℃，以防止白口;采用镍基、铜基、高钒钢等异质焊条和其他措施或钎焊也都可以防止产生白口。
热应力裂纹当焊接应℃力超过铸铁强度时，沿焊补区的薄弱处、熔合区或热影响区开裂，使焊缝剥离。
防止这种裂纹，主要从减小应力着手:(1)采用热焊法，焊前把铸件预热到600~700℃，焊接过程保持在4()0℃以上。
(2)采用加热减应区法，正确选择加热位置和方法将铸件加热，使原裂纹间隙张大，然后焊补。
(3)正确运用电弧冷焊，改变焊缝的化学成分和合金系统，使焊缝具有较好的塑性和较低的硬度，同时采用短焊道锤击焊缝以及控制焊补区的温升等工艺措施。
热裂纹热裂纹总是与焊缝鱼鳞纹垂直，有纵向、斜向和横向。
产生的主要原因是焊缝金属中碳、硫、磷及硅等元素含量增高。
高钒铸铁焊条因钒与碳充分结合，不易产生热裂纹，焊缝金属在高温时的低塑性区间停留过长，窄而深的熔池都易引起热裂纹。
防止办法有:首先是提高焊条的抗热裂性能，如增强药皮碱度，降低硫、磷含量，适当加入稀土、锰铁等脱硫能力强的物质，选择碱性低氢焊条。
其次是采用较小电流以减少熔深，把焊缝位置倾斜，采用半立焊和立焊，加快焊接速度，焊条不横向移动，使坡口底部为圆弧形、避免尖角，收弧时填满弧坑等。
铸铁焊接步骤1、根据铸铁焊接产品图及技术条件、产品的批量及需用日期，结合工厂实际条件选择铸造方法。
2、绘出铸铁焊接各视图上的加工余量及不铸孔、沟槽等工艺符号。
3、铸铁焊接绘出浇注系统、冒口的位置、形状、尺寸和数量，同铸试样的形状、位置和尺寸。
4、铸铁焊接标出与分型面垂直壁的起模斜度。
5、标出铸铁焊接浇注位置和分型面。
6、绘出砂芯形状、砂芯分块线(包括分芯负数)、芯头间隙、压紧环和防压环、积砂槽，标出有关尺寸和砂芯负，必要时设计芯骨形状、尺寸和吃砂量。
7、分析铸件的结构工艺性，判断缺陷倾向，提出结构改进意见和确定铸铁焊接凝固原则。
8、模样的分型负数，分模面及活块形状，反变形量的大小和位置、形状、非加工壁厚的负余量，工艺补正量的加设位置和尺寸等。
9、冷铁和铸筋的位置、形状、尺寸和数量，固定组合方法及冷铁留缝大小等。
注意事项折叠电弧的长度电弧的长度与焊条涂料种类和药皮厚度有关系。
但都应尽可能采取短弧，特别是低氢焊条。
电弧长可能造成气孔。
短弧可避免大气中的O2、N2等有害气体侵入焊缝金属，形成氧化物等不良杂质而影响焊缝质量。
折
叠焊接速度适宜的焊接速度是以焊条直径、涂料类型、焊接电流、被焊接物的热容量、结构开头等条件有其相应变化，不能作出标准的规定。
保持适宜的焊接速度，熔渣能很好的覆盖着熔潭。
使熔潭内的各种杂质和气体有充分浮出时间，避免形成焊缝的夹渣和气孔。
在焊接时如运棒速度太快，焊接部位冷却时，收缩应力会增大，使焊缝产生裂缝。
折叠焊丝选用的要点焊丝的选择要根据被焊钢材种类、焊接部件的质量要求、焊接施工条件(板厚、坡口形状、焊接位置、焊接条件、焊后热处理及焊接操作等待)、成本等综合考虑。
焊丝选用要考虑的顺序如下: ①根据被焊结构的钢种选择焊丝对于碳钢及低合金高强钢，主要是按"等强匹配"的原则，选择满足力学性能要求的焊丝。
对于耐热钢和耐候钢，主要是侧重考虑焊缝金属与母材化学成分的一致相似，以满足耐热性和耐腐蚀性等方面的要求。
②根据被焊部件的质量要求(特别是冲击韧性)选择焊丝与焊接条件、坡口形状、保护气体混合比等工艺条件有关，要在确保焊接接头性能的前提下，选择达到最大焊接效率及降低焊接成本的焊接材料。
③根据现场焊接位置对应于被焊工件的板厚选择所使用的焊丝直径，确定所使用的电流值，参考各生产厂的产品介绍资料及使用经验，选择适合于焊接位置及使用电流的焊丝牌号。
焊接工艺性能包括电弧稳定性、飞溅颗粒大小及数量、脱渣性、焊缝外观与形状等。
对于碳钢及低合金钢的焊接(特别是半自动焊)，主要是根据焊接工艺性能来选择焊接方法及焊接材料。
