SAP2000基本隔震分析
SAP2000下简单结构隔震设计
目录1 工程概况 (2)2.初步设计 (2)2.1是否采用隔震方案 (2)2.2确定隔震层的位置 (2)2.3 隔震支座的选型和布置 (3)3 中震下的时程分析 (3)3.1 地震作用下的层间剪力 (3)3.1.1 CHICHI-3660作用下的地震层间剪力 (3)3.1.2 NP-X2980作用下的层间剪力 (4)3.1.3 RH1-10011作用下的层间剪力 (4)3.1.4 水平减震系数的计算 (5)3.2地震作用下层间位移 (6)3.3 地震作用下的加速度 (7)3.3.1 CHICHI-3660作用下的结构加速度响应 (7)3.3.2 NP-X2980作用下的结构加速度响应 (7)3.3.3 RH1-1001作用下的结构加速度响应 (8)4 结论 (8)1 工程概况某中学教学楼，地上5层，每层高度皆为3m，总高15m，隔震支座设置于基础顶部。
上部结构为全现浇钢筋混凝土框架结构，楼盖为普通梁板体系。
设防烈度8度，设计基本加速度0.15g，场地类别Ⅱ类，地震分组第一组，不考虑近场影响。
根据现行《中小学建筑设计规范》、《混凝土结构设计规范》、《建筑结构荷载规范》、《建筑抗震设计规范》相关规定对上部结构进行设计，其结构柱网布置如图1所示。
图 1 结构柱网布置2.初步设计2.1是否采用隔震方案（1）不隔震时，该建筑物的基本周期为0.45s，小于1.0s。
（2）该建筑物总高度为15m，层数5层，符合《建筑抗震设计规范》的有关规定。
（3）建筑场地为Ⅱ类场地，无液化。
（4）风荷载和其他非地震作用的水平荷载未超过结构总重力的10%。
以上几条均满足规范中关于建筑物采用隔震方案的规定。
2.2确定隔震层的位置隔震层设在基础顶部，铅芯橡胶隔震支座设置在受力较大的位置。
隔震层在罕遇地震下应保持稳定，不宜出现不可恢复的变形。
隔震层铅芯橡胶支座在罕遇地震作用下，不宜出现拉应力。
2.3 隔震支座的选型和布置隔震支座一般设置在柱底或剪力墙底部。
SAP2000自动地震作用工况测试
SAP2000自动地震作用工况测试傅康—2014年7月前不久对SAP2000的自动风荷载工况做了测试，验证了自动风荷载工况计算结果的准确性，现继续测试SAP2000自动地震作用工况。
SAP2000自动地震作用工况实际上就是底部剪力法，除了此方法，还可以定义反应谱工况计算地震作用，与《抗震规范》相对应。
《抗震规范》规定高度不超过40米，以剪切变形为主且质量和高度均匀分布较均匀的结构可采用底部剪力发。

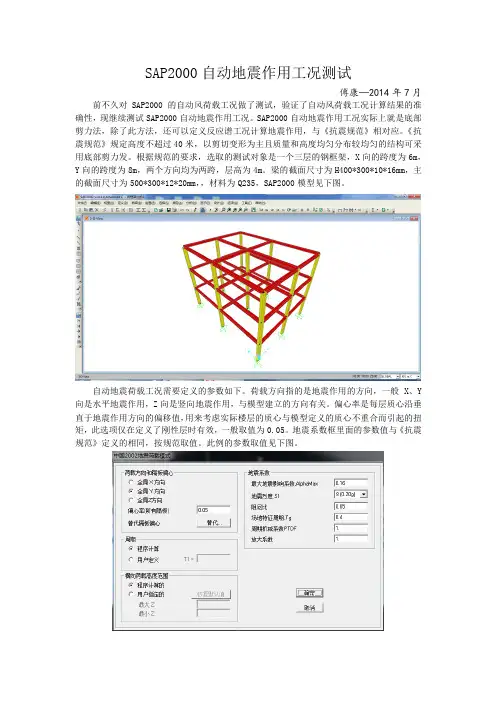

根据规范的要求，选取的测试对象是一个三层的钢框架，X向的跨度为6m，Y向的跨度为8m，两个方向均为两跨，层高为4m。
梁的截面尺寸为H400*300*10*16mm，主的截面尺寸为500*300*12*20mm，，材料为Q235，SAP2000模型见下图。
自动地震荷载工况需要定义的参数如下。
荷载方向指的是地震作用的方向，一般X、Y 向是水平地震作用，Z向是竖向地震作用，与模型建立的方向有关。
偏心率是每层质心沿垂直于地震作用方向的偏移值，用来考虑实际楼层的质心与模型定义的质心不重合而引起的扭矩，此选项仅在定义了刚性层时有效，一般取值为0.05。
地震系数框里面的参数值与《抗震规范》定义的相同，按规范取值。
此例的参数取值见下图。
在分析之前，还需要定义质量源。
SAP中的DEAD荷载模式的自重乘数是1.0，即自动计算结构构件的自重。
由于结构构件的自重与构件的密度和体积有关，在验证手算时相当麻烦，所以定义质量源时不加入DEAD模式荷载，而引入SD模式荷载，以附加恒载的形式考虑结构楼层的重量。
此例中未考虑楼板的作用，仅框架作为受理构件，但为了将楼面的荷载导算至周边的框架，在各楼层均建立虚面（厚度为0），在虚面上施加“均匀导荷至框架”形式的面荷载，将荷载导荷至框架。
在SD模式荷载中施加5kN/m2的面荷载，在LIVE中施加10kN/m2的面荷载，荷载模式的种类和定义的质量源如下图。
运行分析后，得到结构的模态如下。
SAP2000自动地震作用工况下的地震作用力分布。
地铁车站主体结构基于SAP2000的抗震静力分析

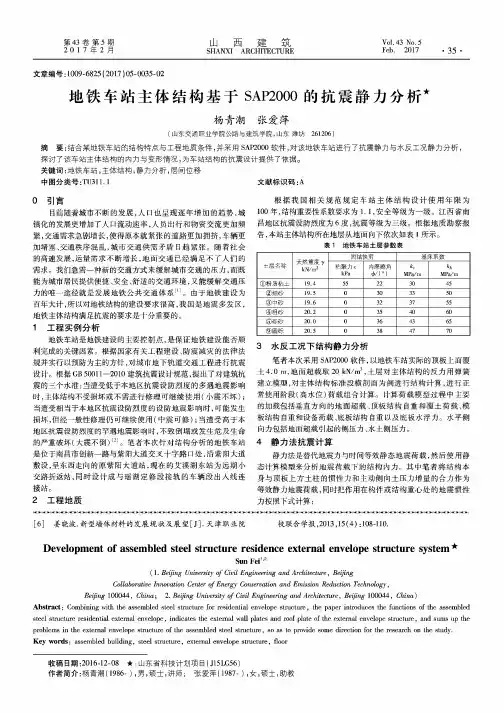

第43卷第5期 山西建筑Vol.43No.52 0 1 7 年 2 月SHANXI ARCHITECTURE Feb.2017 • 35 •文章编号：1009-6825 (2017)05-0035-02地铁车站主体结构基于SAP2000的抗震静力分析+杨青潮张爱萍(山东交通职业学院公路与建筑学院，山东潍坊261206)摘要:结合某地铁车站的结构特点与工程地质条件,并采用SAP2000软件，对该地铁车站进行了抗震静力与水反工况静力分析, 探讨了该车站主体结构的内力与变形情况，为车站结构的抗震设计提供了依据。
关键词:地铁车站，主体结构，静力分析，层间位移中图分类号:TU311.1 文献标识码:A〇引言目前随着城市不断的发展,人口也呈现逐年增加的趋势，城 镇化的发展更增加了人口流动速率，人员出行和物资交流更加频 繁，交通需求急剧增长，使得原本就紧张的道路更加拥挤，车辆更 加堵塞、交通秩序混乱，城市交通供需矛盾日趋紧张。
随着社会 的高速发展，运量需求不断增长，地面交通已经满足不了人们的 需求。
我们急需一种新的交通方式来缓解城市交通的压力，而既 能为城市居民提供便捷、安全、舒适的交通环境，又能缓解交通压 力的唯一途径就是发展地铁公共交通体系[1]。
由于地铁建设为 百年大计，所以对地铁结构的建设要求很高，我国是地震多发区，地铁主体结构满足抗震的要求是十分重要的。
1工程实例分析地铁车站是地铁建设的主要控制点，是保证地铁建设能否顺 利完成的关键因素。
根据国家有关工程建设、防震减灾的法律法 规并实行以预防为主的方针，对城市地下轨道交通工程进行抗震 设计。
根据GB50011—2010建筑抗震设计规范，提出了对建筑抗 震的三个水准:当遭受低于本地区抗震设防烈度的多遇地震影响 时，主体结构不受损坏或不需进行修理可继续使用（小震不坏）；当遭受相当于本地区抗震设防烈度的设防地震影响时，可能发生 损坏，但经一般性修理仍可继续使用（中震可修）；当遭受高于本 地区抗震设防烈度的罕遇地震影响时，不致倒塌或发生危及生命 的严重破坏(大震不倒）[2]。
基于SAP2000的空间错层结构抗震分析与设计

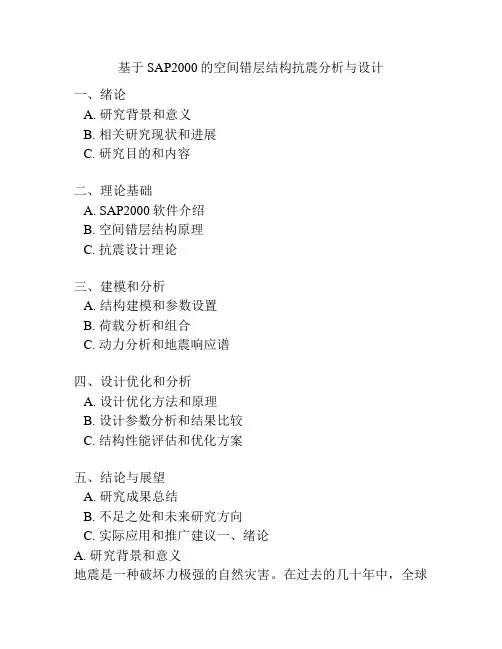

基于SAP2000的空间错层结构抗震分析与设计一、绪论A. 研究背景和意义B. 相关研究现状和进展C. 研究目的和内容二、理论基础A. SAP2000软件介绍B. 空间错层结构原理C. 抗震设计理论三、建模和分析A. 结构建模和参数设置B. 荷载分析和组合C. 动力分析和地震响应谱四、设计优化和分析A. 设计优化方法和原理B. 设计参数分析和结果比较C. 结构性能评估和优化方案五、结论与展望A. 研究成果总结B. 不足之处和未来研究方向C. 实际应用和推广建议一、绪论A. 研究背景和意义地震是一种破坏力极强的自然灾害。
在过去的几十年中，全球各地都发生过多次重大的地震灾害，给人们的生命、财产和社会经济带来了严重的损失。
为了尽可能减少地震对建筑物的破坏，抗震设计成为了建筑工程领域的重要议题之一。
在这种情况下，正确地模拟和分析地震对建筑物的影响，以便正确地设计建筑物成为了非常重要的问题。
B. 相关研究现状和进展近年来，计算机技术和建筑工程技术的发展为建筑结构的分析和设计提供了更加先进和高效的工具和方法。
特别是有限元法和计算机仿真技术，成为现代建筑工程领域的重要工具。
其中，SAP2000是一个非常知名的有限元分析软件，广泛应用于各种类型的建筑结构分析和设计中。
空间错层结构是一种较为常见的建筑结构形式，它可以显著地提高建筑物的空间利用效率和设计灵活性。
因此，通过SAP2000软件对空间错层结构进行抗震分析和设计，可以更加准确地评估地震对建筑物的影响和结构的抗震性能，为抗震设计提供更好的参考。
C. 研究目的和内容本论文旨在使用SAP2000软件对一种具有空间错层结构的建筑进行抗震分析和设计，并优化其结构参数，以提高结构的抗震性能。
具体内容包括：建筑模型创建和参数设置、荷载分析和组合方式、地震动分析、设计优化和分析方法、结构性能评估和优化方案等。
通过分析和总结实验结果及其应用价值, 为未来的建筑抗震设计提供一定的参考。
SAP2000和ETABS中隔震支座的模拟
近接触了个隔震工程，花了些时间研究下如何利用ETABS软件对隔震结构进行模拟。
由于此次选用的隔震支座全是普通叠层橡胶支座。

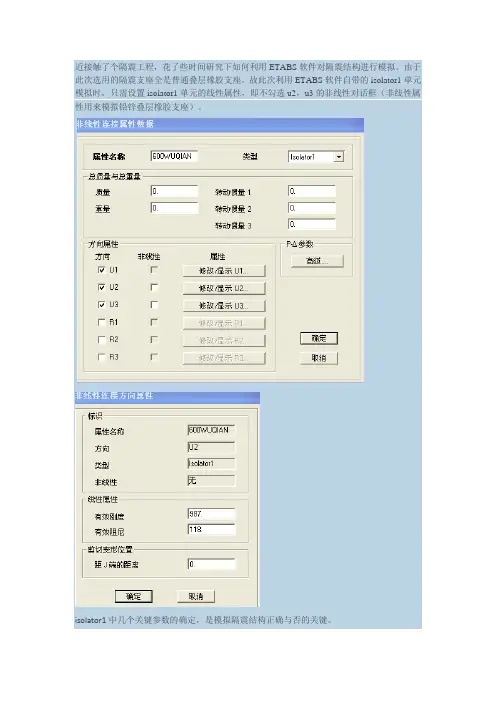

故此次利用ETABS软件自带的isolator1单元模拟时，只需设置isolator1单元的线性属性，即不勾选u2，u3的非线性对话框（非线性属性用来模拟铅锌叠层橡胶支座）。
