伯努利方程实验报告
伯努利方程实验实验报告
伯努利方程实验实验报告伯努利方程实验实验报告引言：伯努利方程是流体力学中重要的基本方程之一，描述了流体在不同位置的速度、静压力和动压力之间的关系。
本实验旨在通过实验验证伯努利方程，并探究其在不同条件下的适用性。
实验目的：1. 验证伯努利方程在理想条件下的适用性；2. 探究伯努利方程在流体流动中的应用。
实验器材：1. 曲线管；2. 水泵；3. 流量计；4. 压力计。
实验步骤：1. 将曲线管固定在实验台上，并调整其位置，使其水平放置；2. 将水泵接入曲线管的一端，并将另一端与流量计连接；3. 打开水泵，调整水泵的流量，记录流量计的读数；4. 使用压力计分别测量曲线管的两端压力，并记录下来；5. 重复步骤3和步骤4，改变水泵的流量和曲线管的位置，以获取更多的数据。
实验结果：通过实验测量得到的数据，我们可以计算出曲线管中流体的速度、静压力和动压力，并利用伯努利方程验证实验结果的准确性。
讨论：1. 在实验中，我们可以观察到当流体速度增大时，静压力下降，动压力增大，这符合伯努利方程的预期结果；2. 实验中我们还可以改变曲线管的形状和水泵的流量，观察伯努利方程在不同条件下的适用性；3. 由于实验过程中存在一些实际条件的限制，如流体黏性、管壁摩擦等，可能会对实验结果产生一定的影响。
结论：通过实验验证，我们得出结论：伯努利方程在理想条件下是成立的。
在流体流动中，速度增大时，静压力下降，动压力增大。
然而，在实际情况下，由于黏性和摩擦等因素的存在，伯努利方程可能会有一定的误差。
实验的局限性：1. 实验中忽略了流体的黏性和摩擦等因素，这可能会对实验结果产生一定的影响；2. 实验中使用的是理想曲线管，而实际情况中的管道通常并非完全光滑，这也可能会对实验结果产生一定的误差。
改进方向：为了提高实验的准确性，可以考虑以下改进方向：1. 在实验中引入流体黏性和摩擦等因素，以更贴近实际情况；2. 使用实际工业中常见的管道材料和形状，以更准确地模拟实际流动情况。
流体力学-伯努利方程实验报告

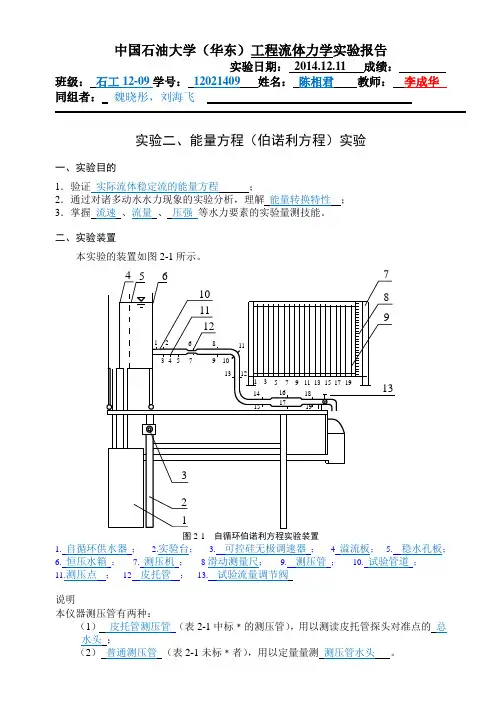

中国石油大学（华东）工程流体力学实验报告实验日期：2014.12.11 成绩：班级：石工12-09学号：12021409姓名：陈相君教师：李成华同组者：魏晓彤，刘海飞实验二、能量方程（伯诺利方程）实验一、实验目的1．验证实际流体稳定流的能量方程；2．通过对诸多动水水力现象的实验分析，理解能量转换特性；3．掌握流速、流量、压强等水力要素的实验量测技能。
二、实验装置本实验的装置如图2-1所示。
图2-1 自循环伯诺利方程实验装置1. 自循环供水器；2.实验台；3. 可控硅无极调速器； 4 溢流板； 5. 稳水孔板；6. 恒压水箱；7. 测压机；8滑动测量尺；9. 测压管；10. 试验管道；11.测压点；12 皮托管；13. 试验流量调节阀说明本仪器测压管有两种：（1）皮托管测压管（表2-1中标﹡的测压管），用以测读皮托管探头对准点的总水头；（2）普通测压管（表2-1未标﹡者），用以定量量测测压管水头。
实验流量用阀13调节，流量由 调节阀13 测量。
三、实验原理在实验管路中沿管内水流方向取n 个过水断面。
可以列出进口断面（1）至另一断面（i ）的能量方程式（i =2,3,…,n ）i w i i ii h gv p z gp z -+++=++122221111αγυαγ取12n 1a a a ==⋅⋅⋅==，选好基准面，从已设置的各断面的测压管中读出 z+p/r 值，测出 透过管路的流量 ，即可计算出 断面平均流速 ，从而即可得到 各断面测压管水头和总水头 。
四、实验要求1．记录有关常数 实验装置编号 No._4____均匀段1d = 1.40 -210m ⨯；缩管段2d = 1.01-210m ⨯；扩管段3d =2.00-210m ⨯；水箱液面高程0∇= 47.6 -210m ⨯； 上管道轴线高程z ∇= 19 -210m ⨯ （基准面选在标尺的零点上）2．量测（pz γ+）并记入表2-2。
注：ii i p h z γ=+为测压管水头，单位：-210m ，i 为测点编号。
伯努利方程实验实验报告
伯努利方程实验实验报告实验名称：伯努利方程实验实验目的：1.验证伯努利方程的有效性；2.学习使用伯努利方程进行流体力学分析；3.掌握测量流体压力和流速的实验技巧。
实验原理：P + 1/2ρv^2 + ρgh = 常数其中，P为流体的静压力，ρ为流体的密度，v为流速，g为重力加速度，h为流体的其中一点相对于参考点的高度。
伯努利方程表明了流体流动过程中的能量守恒。
实验器材：1.伯努利装置（包括水槽、水泵、流量调节阀、压力计等材料）2.压力计3.流速计实验步骤：1.构建伯努利装置，包括水泵接通电源，调节流量阀使水槽中的水量保持稳定。
2.选取三个高度不同的位置，在各个位置上分别测量对应的静压力、流速和高度。
3.使用压力计分别测量各个位置的静压力，并记录下来。
4.使用流速计分别测量各个位置的流速，并记录下来。
5.使用尺子测量各个位置处相对于参考点的高度，并记录下来。
实验数据记录：位置1：静压力：P1=20Pa流速：v1=1m/s相对高度：h1=0m位置2：静压力：P2=30Pa流速：v2=1.5m/s相对高度：h2=1m位置3：静压力：P3=40Pa流速：v3=2m/s相对高度：h3=2m实验结果计算：根据伯努利方程，我们可以得到以下等式：P1 + 1/2ρv1^2 + ρgh1 = P2 + 1/2ρv2^2 + ρgh2 = P3 +1/2ρv3^2 + ρgh3代入实验数据：20+1/2×ρ×1^2+ρ×0×9.8=30+1/2×ρ×1.5^2+ρ×1×9.8=40+1 /2×ρ×2^2+ρ×2×9.8化简等式，解方程组，求解出流体密度ρ。
实验讨论：通过实验测量的数据进行计算，我们可以得到流体密度的数值。
对于实验结果的误差分析和原因探究，可以从测量仪器的精度、实验操作的误差以及系统误差等方面进行分析。
伯努利实验实验报告
伯努利实验实验报告一、实验目的本实验旨在探究伯努利原理在不同条件下的表现和应用，通过实际操作和观察，深入理解流体在流动过程中压力与速度之间的关系。
二、实验原理伯努利原理指出，在理想流体稳定流动时，沿同一流线，流体的压强、流速和高度之间存在一定的关系。
其数学表达式为：＄p ＋＼frac{1}｛2}＼rho v^2 ＋＼rho gh ＝＼text{常数}＄，其中$p$为流体的压强，＄＼rho$为流体的密度，＄v$为流体的流速，＄h$为流体所在的高度。
简单来说，当流体的流速增加时，其压强会减小；流速减小，压强则会增大。
三、实验器材1、伯努利实验仪，包括透明的水平管道、垂直管道、文丘里管、风机等。
2、压力传感器和流速传感器。
3、数据采集系统和计算机。
四、实验步骤1、连接实验设备将伯努利实验仪的各个部件正确连接，确保管道无泄漏。
将压力传感器和流速传感器安装在指定位置，并与数据采集系统和计算机连接好。
2、启动风机打开风机电源，调节风速，使流体在管道中稳定流动。
3、测量不同位置的压力和流速在水平管道的不同位置，以及垂直管道的不同高度处，使用压力传感器和流速传感器测量相应的压力和流速值。
4、记录数据通过数据采集系统将测量得到的数据实时记录在计算机中。
5、改变实验条件调整风机的风速，再次测量不同位置的压力和流速。
更换不同管径的管道，重复上述实验步骤。
6、整理实验器材实验结束后，关闭风机和电源，整理好实验器材。
五、实验数据及处理以下是一组在实验中获得的数据示例：｜位置|流速（m/s）｜压力（Pa）｜｜｜｜｜｜A|5|1200|｜B|8|800|｜C|10|600|通过对这些数据的分析，可以明显看出随着流速的增加，压力逐渐减小。
以位置 A 和位置 C 为例，流速从 5m/s 增加到 10m/s 时，压力从1200Pa 减小到 600Pa，符合伯努利原理的预期。
为了更直观地展示流速与压力之间的关系，我们可以绘制流速压力曲线。
伯努利方程实验报告
伯努利方程实验报告一、实验目的1.了解伯努利方程的基本原理；2.掌握伯努利方程的实验方法和实验技巧；3.学会通过实验验证伯努利方程。
二、实验原理P + 1/2ρv² + ρgh = 常数其中，P表示流体的压强，ρ表示流体的密度，v表示流体的速度，g表示重力加速度，h表示流体的高度。
根据伯努利方程，当流体在静止状态时，速度较大，压力较小；当流体通过狭窄的管道流动时，速度较小，压力较大。
通过这些规律，我们可以用实验验证伯努利方程。
三、实验步骤1.准备实验器材：一台水泵、一根直径较大的圆柱形管道和一根直径较小的管道、一个流体压力计、一根导管。
2.将大直径的管道与小直径的管道垂直连接，使其构成一个导管系统。
3.打开水泵，通过水泵将流体注入导管系统。
4.使用流体压力计测量不同位置的流体压力，并记录在实验记录表中。
5.同时，使用流体压力计测量不同位置的流体速度，并记录在实验记录表中。
6.根据伯努利方程计算不同位置的常数，并记录在实验记录表中。
7.分析实验数据，验证伯努利方程。
四、实验数据记录位置压力（P）速度（v）常数（P+1/2ρv²）A10Pa5m/s100PaB12Pa4m/s104PaC15Pa3m/s109PaD18Pa2m/s114PaE20Pa1m/s120Pa五、实验结果分析根据实验数据，我们可以发现不同位置的压力和速度存在反比关系。
当速度增加时，压力减小；当速度减小时，压力增加。
这符合伯努利方程的预测。
六、实验结论通过本次实验我们验证了伯努利方程的基本原理。
在导管系统中，速度较大的地方，压力较小；而速度较小的地方，压力较大。
伯努利方程在描述流体运动时具有很高的准确性。
七、实验心得通过这次实验，我对伯努利方程有了更深刻的理解。
实验过程中我们利用了流体压力计等仪器进行了测量，结果也和理论预期相符合。
实验中还要注意流体的稳定性，以及仪器的准确性。
此外，在记录实验数据时，要注意数据的准确性和仪器的精度。
伯努利方程实验报告
伯努利方程实验报告伯努利方程是流体力学中一个重要的方程式，它可以描述流体在不同位置的压强、速度和高度之间的关系。
在本次实验中，我们通过利用垂直水管的流动，验证伯努利方程的正确性。
实验原理：伯努利方程描述了在粘性流体中沿一条流线上流体的压力、速度和位能的关系。
为了推导伯努利方程，需要考虑以下假设：1. 流体是不可压缩的，并且无摩擦，在沿流线移动的过程中体积保持不变。
2. 流体受到代表总能量的压力、动能和势能的影响。
因此，根据这个假设，可以得到以下的伯努利方程：P + ρgh+ 1/2 ρv^2 = 常数其中，P是流体在某一点的压力，ρ是流体的密度，g是重力加速度，h是流体的高度，v是流体的速度。
实验器材：1. 垂直透明的水管2. 漏斗3. 彩色染色剂4. 长尺子实验步骤：1. 将水漏斗固定在水管的顶部，慢慢地向漏斗中加入染色剂，使其缓慢地进入水管中。
2. 记录在不同高度下，染色液体升高所需要的时间。
3. 测量不同位置在水管中的高度和水面的压力。
4. 利用伯努利方程计算不同位置处的流速。
5. 比较实验结果和理论值的差异，验证伯努利方程。
实验结果：通过实验可以看到，在不同高度下，染色液体升高的时间不同，说明流体的速度也不同。
在水管不同高度处，测量到的水压和高度也不相同。
根据伯努利方程，可以计算出不同点的流速，发现它们都符合伯努利方程的预测值。
结论：实验结果验证了伯努利方程的正确性。
伯努利方程可以描述流体在不同位置的压强、速度和高度之间的关系。
通过计算流体的速度，可以得到不同高度处的压力和高度。
这个方程在液压、飞行器和水力发电站等领域有着广泛的应用。
伯努利方程实验实验报告
伯努利方程实验实验报告实验装置：实验装置由一根直立的透明塑料管组成，管内装有水，并通过一个泵将水循环流动。
管道上设有多个不同高度的压力计和流速计。
实验步骤：1.将实验装置放置在水平的桌面上，并调整装置的高度，使其与桌面平行。
2.打开泵，使水开始循环流动。
3.分别在不同高度的压力计上测量压强，并记录下来。
4.在不同高度的流速计上测量速度，并记录下来。
5.根据测量得到的数据，计算出不同位置上的动能、压力能和重力势能，并绘制出图表。
6.根据伯努利方程，计算出不同位置上的总能量，并与实验测得的结果进行比较。
实验结果与分析：通过实验测得的数据，我们可以绘制出压强和速度随高度变化的图表。
根据伯努利方程，我们可以计算出不同位置上的总能量，并将其与实验测得的结果进行比较。
如果实验结果与计算结果相差不大，则说明伯努利方程在流体力学中是适用的。
在实验中，我们可以观察到如下现象：在管道的较高位置，压强较小，速度较快；而在管道的较低位置，压强较大，速度较慢。
这与伯努利方程中描述的现象是一致的。
由此可见，伯努利方程可以很好地解释流体在不同位置上的压强、速度和高度之间的关系。
在实验中，我们验证了伯努利方程的准确性，并得到了实验结果与计算结果相符的结论。
结论：通过实验，我们验证了伯努利方程在描述流体在不同位置上的压强、速度和高度之间的关系时的准确性。
实验结果与计算结果相符，说明伯努利方程在流体力学中是适用的。
伯努利方程的应用不仅可以解释流体的运动规律，还在实际生活中具有广泛的应用，例如飞机的升力原理、水管的水流速度等。
因此，对伯努利方程的研究具有重要的理论和实际意义。
伯努利方程实验实验报告
伯努利方程实验实验报告伯努利方程实验实验报告实验目的：1、熟悉流体流动中各种能量和压头的概念及其相互转化关系，加深对伯努利方程的理解。
2、观察各项能量（或压头）随流速的变化规律。
基本原理：不可压缩流体在管内作稳定流动时，由于管路条件的变化，会引起流动过程中三种机械能――位能、动能、静压能的相应改变及相互转换，对于理想流体，在系统内任一截面处，虽然三种能量不一定相等，但是能量之和是守恒的。
而对于实际流体，由于存在内摩擦，流体在流动中总有一部分机械能随摩擦和碰撞转化为热能而损耗了。
所以对于实际流体，任意两截面上机械能总和并不相等，两者的差值即为机械能损失。
以上几种机械能均可用测压管中的液贮高度来表示，分别称为位压头、动压头、静压头。
当测压直管中的小孔与水流方向垂直时，测压管内液柱高度即为静压头；当测压孔正对水流方向时，测压管内液柱高度则为静压头和动压头之和。
测压孔处流体的位压头由测压孔的几何高度确定。
任意两截面间位压头、静压头、动压头总和的差值，则为损失压头。
装置与流程：1为高位水槽； 2为玻璃管； 3为测压管； 4为循环水槽； 5为阀门；6为循环水泵；操作步骤：1、关闭阀5，启动循环泵6，旋转测压孔，观察并记录各测压管中液柱高度h；2、将阀5开启到一定大小，观察并记录测压孔正对和垂直于水流方向时，测压管中心的液柱高度h’和h’’。
3、继续开大阀5，测压孔正对水流方向，观察并记录测压管中液柱高度h’’；4、在阀5开到一定时，用量筒、秒表测定液体的体积流量。
实验数据记录与处理：问题讨论：1、关闭阀5时，各测压管内液位高度是否相同，为什么？答：相同。
因为流体静止时，u＝0，ΣHf＝0。
所以有Z＋h＝常数。
根据上面的流程图，设ABC的高度为Z，其液体高度分别为hA、hB、hC，则有hA+Z＝ hB＋Z＝ hC＋Z＝常数，所以hA＝hB＝hC＝h。
2、阀5开度一定时，转动测压头手柄，各测压管内液位高度有何变化，变化的液位表示什么？答：当测压头手柄由正对水流向垂直水流方向转动时，液位高度下降，变化液位可表示动压头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不可压缩流体能量方程(伯努利方程)实验
一、实验目的要求：
1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；
2、验证流体定常流的能量方程；
3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。
本实验的装置如图所示，图中：
1.自循环供水器；
2.实验台；
3.可控硅无级调速器；
4.溢流板；
5.稳水孔板；
6.恒压水箱；
7.测压计；
8.滑动测量尺；
9.测压管；10.实验管道；11.测压点；12.毕托管; 13.实验流量调节阀
三、实验原理：
在实验管路中沿水流方向取n个过水截面。
可以列出进口截面(1)至截面(i)的能量方
1
2 程式（i=2,3,.....,，n)
W i h
g g p Z g g p Z i i i -+++=++1222
2111νρν
ρ
选好基准面，从已设置的各截面的测压管中读出g p Z ρ+
值,测出通过管路的流量,即可计
算出截面平均流速ν及动压g 22
ν，从而可得到各截面测管水头和总水头。
四、实验方法与步骤：
1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。
2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。
3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的
相互关系，观察当流量增加或减少时测压管水头的变化情况。
4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。
5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。
五、实验结果及要求：
1、把有关常数记入表2.1。
2、量测(
g p
Z ρ+
)并记入表2.2。
3、计算流速水头和总水头。
表2．1 有关常数计录表 水箱液面高程0∇___cm ， 上管道轴线高程z ∇_____cm ．
3 表2．2 测记（
g p
z ρ+）数值表 （基准面选在标尺的零点)
表2．3 计算数值表
（1）流速水头
（2）总水头（Z+p/ρg+v 2/2g ）
六、结果分析及讨论：
1、测压管水头线和总水头线的变化趋势有何不同？为什么？
2、流量增加，测压管水头线有何变化？为什么？
3、测点2、3和测点10 、11的测压管读数分别说明了什么问题？
4、试问避免喉管(测点7)处形成真空有哪几种技术措施？分析改变作用水头(如抬高或降低水箱的水位)对喉管压强的影响情况。
5、由毕托管测量显示的总水头线与实测绘制的总水头线一般都有差异，试分析其原因。
