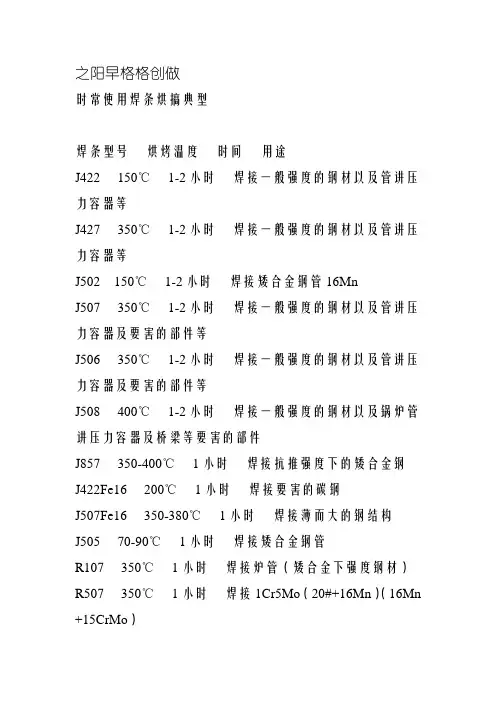

常用焊条烘干规范
常用焊条烘干规范
焊条型号烘烤温度时间用途
J422 150C 1-2 小时焊接普通强度的钢材以及管道压力容器等
J427 350C 1-2 小时焊接普通强度的钢材以及管道压力容器等
J502 150C 1-2 小时焊接低合金钢管16Mn
J507 350C 1-2 小时焊接普通强度的钢材以及管道压力容器及重要的部件等
小时焊接普通强度的钢材以及管道压力容器及重要的部件等J506 350C
1-2
J508 400C 1-2 小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件
J857 350-400 C 1 小时焊接抗拉强度高的低合金钢
J422Fe16 200C 1 小时焊接重要的碳钢
J507Fe16 350-380 C 1小时焊接厚而大的钢结构
J505 70-90 C 1 小时焊接低合金钢管
R107 350 C 1 小时焊接炉管（低合金高强度钢材）
R507 350 C 1 小时焊接1Cr5Mo (20#+16Mn )(16Mn+15CrMo )
A132/137 250 C 1 小时0Cr18Ni9Ti
A207/202 250 C 1 小时0Cr17Ni12Mo2
A302/312 250 C 1 小时16Mn+0Cr18Ni9Ti
焊丝一般采用ER50-6 也就是H08Mn2SiA
各种常用焊丝的特点及选用原则（一）、实芯焊丝的选用（一）埋弧焊焊丝埋弧焊时
焊剂对焊缝金属起保护和冶金处理作用，焊丝主要作为填充金属，同时向焊缝添加合金元素，并参与冶金反应。1 、低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。（1）低锰焊丝（如
H08A ）：常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。（2）中锰焊丝（如
H08MnA,H10MnS ）：主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。（3）高锰焊丝（如
H10Mn2 H08Mn2Si ）：用于低合金钢焊接。2、高强钢用丝这类焊丝含Mn1% 以上，含Mo0.3%~0.8% ，如H08MnMoA 、H08Mn2MoA ，用于强度较高的低合金高强钢焊接。此外，根据高强钢的成分及使用性能要求，还可在焊丝中加入NI、CR、V及Re等元素，提高焊缝性能。抗拉强度590Mpa级的焊缝金属多采用MN-MO 系焊丝，如H08MNMOA 等。3、不锈钢用焊丝采用的焊丝成分要与被焊接的不锈钢分成基本一致，焊接铬不锈钢时，采用HoCr14 H1Cr13 H1Cr17 等焊丝；焊接铬-镍不
锈钢时，采用H0Cr19Ni9 HoCr19Ni9 HoCr19Ni9Ti 等焊丝；焊接超低碳不锈钢时，应采用相应的超低碳焊丝，如HOOCr19Ni9 等，焊剂可采用熔炼型或烧结型，要求焊剂的氧化性小，以减少合金元素的烧损。目前国外主要采用烧结焊剂焊接不锈钢、我国仍以熔炼焊剂为主，但正在研制和推广使用烧结焊剂。（二）气体保护焊用焊丝气体保护焊分为惰性气体
保护焊（TIG 焊和MIG 焊）、活性气体保护焊（MAG 焊）以及自保护焊接。TIG 焊接时采用纯Ar，MIG 焊接时一般采用Ar+2%O2 或Ar+5%CO2 。MAG 焊接时主要采用CO2 气体。为了改善CO2 焊接的工艺性能，也可采用CO2+Ar 或CO2+Ar+O2 混合气体或是采用药芯焊丝。1、TIG 焊焊丝TIG 焊接有时不加填充焊丝，被焊母材加热熔化后直接连接起来，有时加填充焊丝，由于保护气体为纯Ar，无氧化性，焊丝熔化后成分基本不发生变化，所
以焊丝成分即为焊缝成分。也有的采用母材成分作为焊丝成分，使焊缝成分与母材一致。
TIG 焊时焊接能量小，焊缝强度和塑、韧性良好，容易满足使用性能要求。2、MIG 和MAG
焊丝MIG 方法主要用于焊接不锈钢等高合金钢。为了改善电弧特性，在Ar 气体中加入适量O2 或CO2 气体，即成为MAG 方法。焊接合金钢时，采用Ar+5%CO2 可提高焊缝的抗气孔能力。但焊接超低碳不锈钢时不能采用Ar+5%CO2 混合气体，只可采用Ar+2%O2 混合气体，以防止焊缝增碳。目前低合金钢的MIG 焊接正在逐步被Ar+20%CO2 的MAG 焊接所取代。MAG 焊接时由于保护气体有一定的氧化性，应适当提高焊丝中
Si、Mn 等脱氧
元素的含量，其他成分可以与母材一致，也可以有所差别。焊接高强钢时，焊缝中C 的含量通常低于母材，Mn 含量则应高于母材，这不仅为了脱氧，也是焊缝合金成分的要求。为了改善低温韧度，焊缝中的Si 的含量不宜过高。3、CO2 焊焊丝CO2 是活性气体，具有较强的氧化性，因此CO2 焊所用焊丝必须含有较高的Mn 、Si 等脱氧元素。CO2 焊通常采用C-Mn-Si 系焊丝，如H08MnSiA 、H08Mn2SiA 、H04Mn2SiA 等。CO2 焊焊丝直径一般是0.89 1.0 1.2 1.6 2.0mm 等。焊丝直径＜l.2mm属于细丝C02焊，焊丝直径羽.6mm属于粗丝CO2 焊。H08Mn2SiA 焊丝是一种广泛应用的CO2 焊焊丝，它有较好的工艺性能，适合于焊接500Mpa 级以下的低合金钢。对于强度级别要求更高的钢种，应采用焊丝成分中含有Mo 元素的
H10MnSiMo 等牌号的焊丝。4、电渣焊焊丝电渣焊适用于中板和厚板
焊接。电渣焊焊丝主要起填充金属和合金化的作用。 5 、有色金属及铸铁焊丝牌号前两个
字母HS”表示有色金属及铸铁焊丝；牌号中第一位数字表示焊丝的经学组成类型，牌号中第二、三位数字表示同一类型焊丝的不同牌号。（1 ）堆焊焊丝目前生产的堆焊用硬质合金焊丝主要有两类：即高铬合金铸铁（索尔玛依特）和钴基（司太立）合金。高铬合金铸铁具有良好的抗氧化性和耐气蚀性能，硬度高、耐磨性好。而钴基合金则在650 度的高温下，
亦能保持高的硬度和良好的耐蚀性能。其中低碳、低钨的韧性好；高碳、高钨的硬度高，但抗冲击能力差。硬质合金堆焊焊丝可采用氧-乙炔、气电焊等方法堆焊，其中氧- 乙炔堆焊
虽然生产效率低，但设备简单，堆焊时熔深浅，母材熔化量少，堆焊质量高，因为应用较广
泛。（2）铜及铜合金焊丝铜及铜合金焊丝常用于焊接铜及铜合金，其中黄铜焊丝也广泛
用于钎焊碳钢、铸铁及硬质合金刀具等。铜及铜合金的焊接，可以采用多种焊接方法，正确地选择填充金属是获得优质焊缝的必要条件。用氧-乙炔气焊时应配合气焊熔剂共同使用。（3 ）铝及铝合金焊丝铝及铝合金焊丝用于铝合金氩弧焊及氧-乙炔气焊时作填充材料。焊
丝的选择主要根据母材的种类、对接接头抗裂性能、力学性能及耐蚀性等方面的要求综合考虑。一般情况下，焊接铝及铝合金都采用与母材成分相同或相近牌号的焊线，这样可以获得较好的耐蚀性；但焊接热裂倾向大的热处理强化铝合金时，选择焊丝则主要从解决抗裂性入手，这时焊丝的成分与母材差别很大。
（4）铸铁焊丝主要用于气焊焊补铸铁。由于氧-
乙炔火焰温度（小于3400 C）比电弧温度（6000 C ）低很多，而且热点不集中，较适于灰口铸铁薄壁铸件的焊补。此外，气焊火焰温度低于可减少球化剂的蒸发，有利于保证焊缝获得球墨铸铁组织。目前气焊用球铁焊丝主要有加稀土镁合金和钇基重稀土的两种，由于钇的沸点高，抗球化衰退能力比镁强，更有利于保证焊缝球化，故近年来应用较多。二、药芯焊丝的选
用（一）药芯焊丝的种类与特性根据焊丝的结构，药芯焊丝可分为有缝焊丝和无缝焊丝两种。无缝焊丝可以镀铜，性能好、成本低、已成为今后发展的方向。根据是否有保护气体，
药芯焊丝可分为气体保护焊丝和自保护焊丝；药芯焊丝芯部粉剂的成分与焊条药皮相似，含有稳弧剂、脱氧剂、造渣剂及合金剂等，根据药芯焊丝内层填料粉剂中有无造渣剂，可分为“药粉型”焊丝和“金属粉型”焊丝；按照渣的碱度，可分为钛型、钛钙型和钙型焊丝。钛型渣系药芯焊丝的焊道成形美观，全位置焊接进工艺性能好、电弧稳定、飞溅小、但焊缝金属的韧性和抗裂性能较差。与此相反，钙型渣系药芯焊丝的焊缝韧性和抗裂性能优良，但焊道成
形和焊接工艺性能稍差。钛钙型渣系介于上述二者之间。“金属粉型”药芯焊丝的焊接工艺
性能类似于实芯焊丝，其熔敷效率和抗裂性能优于“药粉型”焊丝。粉芯中大部分是金属粉（铁粉、脱氧剂等），还加入特殊的稳弧剂，可保证焊接时造渣少、效率高、飞溅小、电弧稳定，
而且焊缝扩散氢含量低，抗裂性能得到改善。药芯焊丝的截面形状对焊接工艺性能与冶金性能有很大影响。
根据药芯焊丝的截面形状可分为简单的O 形和复杂断面的折叠形两类，折叠形又可分为梅花形、T形、E形和中间填丝形等。药芯焊丝的截面形状越复杂、越对称，电弧越稳定，药芯的冶金反应和保护作用越充分。但是随着焊丝直径的减小，这种差别逐渐缩小，当焊丝直径小于2mm 时，截成形状的影响已不明显了。药芯焊丝的焊接工艺性能好、焊缝质量好、对钢材的适应性强，可用于焊接各种类型的钢结构，包括低碳钢、低合金高强钢、低温钢、耐热钢、不锈钢及耐磨堆焊等。所采用的保护气体有CO2 和Ar+CO2 两种，前者用于普通结构，后者有于重要结构。药芯焊丝适于自动或地半自动焊接，直流或交流电弧均要。1、低碳钢及高强钢用药芯焊丝这类焊丝大多数为钛型渣系，焊接工艺性
好、焊接生产率高，主要用于造船、桥梁、建筑、车辆制造等。低碳钢及高强钢用药芯焊丝品种较多，从焊缝强度级别上看抗拉强度490MPa 级和590Mpa 级的药芯焊丝已普遍使用；从性能上看，有的侧重于工艺性能，有的侧重于焊缝力学性能和抗裂性能，有的适用于包括向下立焊在内的全位置焊，也有的专用于角焊缝。2、不锈钢用药芯焊丝不锈钢药芯焊丝
的口种已有20 余种，除铬镍系不锈钢药芯焊丝外，还有铬系不锈钢药芯焊丝。焊丝直径有0.8、1.2、
1.6mm 等，可满足不锈钢薄板、中板及厚板的焊接需要。所采用的保护气体多数为CO2 ，也可采用Ar+ ( 20%~50% )CO2 的混合气体。3、耐磨堆焊用药芯焊丝为了
增加耐磨性或使金属表面获得某些特殊性能，需要从焊丝中过渡一定量的合金元素，但是焊丝因含碳量和合金元素较多，难于加工制造。随着药芯焊丝的问世，这些合金元素可加入药芯中，且加工制造方便，故采用药芯焊丝进行埋弧堆焊耐磨表面是种常用的方法，并已得到广泛应用。此外，在烧结焊剂中加入合金元素，堆焊后也能得到相应成分的堆焊层，它与实芯或药芯焊丝相配合，可满足不同的堆焊要求。常用药芯焊丝CO2 堆焊和药芯焊丝埋弧
堆焊方法如下。细丝CO2 药芯焊丝堆焊该方法焊接效率高，生产效率为手弧焊的3~4 倍；焊接工艺性能优良，电弧稳定、飞溅小、脱渣容易、堆焊成形美观。这种方法只能通常药芯焊丝过渡合金元素，多用于合金成分不太高的堆焊层。药芯焊丝埋弧堆焊采用大直径(3.2 、4.0mm) 的药芯焊丝，焊接电流大，焊接生产
率明显提高。当采用烧焊剂时，还可通过焊剂过渡合金元素，使堆焊层得到更高的合金成分，其合金含量可在14%~20% 之间变化，以满足不同的使用要求。该法主要用于堆焊轧制辊、送进辊、连铸辊等耐磨耐蚀部件。二、自保护药芯焊丝自保护焊丝是指不需要保护气体或焊剂，就可进行电弧焊，从而获得合格焊缝的焊丝，自保护药芯焊丝是把作为造渣、造气、脱氧作用的粉剂和金属粉置于钢皮之内或涂在焊丝表面，焊接时粉剂在电弧作用下变成熔渣和气体，起到造渣和造气保护作用，不用另加气体保护。自保护药芯焊丝的熔敷效率明显比焊条高，野外施焊的灵活性和抗风能力优于气体保护焊，通常可在四级风力下施焊。因为不需要保护气体，适于野外或高空作业，故多用于安装现场和建筑工地。自保护焊丝的焊缝金属塑、韧性一般低于采用保护气体的药芯焊丝。自保护焊丝目前主要用于低碳钢焊接结构，不宜用于焊接高强度钢等重要结构，此外，自保护焊丝施焊时烟尘较大，在狭窄空间作业时要注意加强通风换气。
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书,
学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
焊条选择与规范
J422焊条与E50焊条的区别 J422的强度為420MPA，牌号是E4303。 E50**强度在500MPa，常见的有E5015，5016等，相当于J506，J507 J是焊条牌号，中文结jie（结构钢）的首拼。字母后边的参数包括强度、药皮、电源种类等。 E是焊条型号。E是表示焊条，后面的数字一般是4位数，分别表示12强度，34焊接位置和焊接电流种类和药皮类型。 焊条的型号与牌号有何区别 含条的型号是国家标准规定的，其含义包括药皮类型、合金类型、强度、适用焊接电源等等，其分类很细。焊条牌号是生产企业制定的相对比较通用的叫法。如焊条型号E4303对应的牌号是J422 常用的焊条有哪些牌号或是型号? 母材是Q235的，用E4303（J422）焊条，母材是Q345的，用E5016（J506）焊条。 HRB335钢筋焊接时，是否可以采用J422焊条焊接？若不能使用，在哪部规范中有明确的条文。在金属焊接时，焊接材料如何选用？ HRB335为二级螺纹钢,屈服强度为335Mpa. 若用于不要求强度或不要求等强度的结构时,可采用J42级焊条.否则采用J50级焊条.
对于结构钢的焊接,一般要求焊缝金属与母材等强度.可按结构钢的强度来选相应强度等级的电焊条. 这里要注意两点: 1.钢材是按屈服强度定等级的,而结构钢焊条的强度等级则是指其抗拉强度的最低保证值.一般是按结构钢抗拉强度保证值来选抗拉强度保证值相同或稍高的焊条. 2.并不是焊缝强度比母材高出越多越好.一般应使焊缝强度等于或稍高于母材.如焊缝强度过高往往有害.有的焊接接头则不要求焊缝与母材等强,对于这些焊缝应选用抗拉强度较低的焊条. 钢筋焊接对焊条有哪些要求？ 牌号国家标准美国标准作用及用途 J421 E4313 E6013 焊接低碳钢结构，特别适于薄板小件及要求焊缝表面美观和光洁的盖面焊。 J421Fe E4313 E6013 焊接一般低碳钢结构，特别适于薄板小件及短焊缝的间断焊和要求焊缝表面光洁的盖面焊。 J421Fe16 E4324 E6024 焊接一般低碳钢结构和用于要求表面光洁的盖面焊。
焊条烘干箱安全操作规程
焊条烘干箱安全操作规程 一、操作前注意事项 1、操作人员在操作前必须详细地阅读使用说明书，熟悉焊条烘干设备和电气控制的结构及使用特点，了解电气原理图中的每一个元器件的性能。 2、检查经过运输和长久存放有无以下所述偶然故障并加调整： 1）紧固件及连接件有无松脱； 2）仪表有无潮湿； 3）连接线有无脱开。 3、查电源电压是否符合要求，接上保护接地，拆开XCT温度指示调节仪上的“短—短”短接线，按所烘干的焊条要求设定好所需的上下限（高温、低温）温度值及高温恒温时间。 4、作人员切勿开启烘箱工作，以免误操作而损坏电元件。 5、烘干设备应放置在专门的焊条房内，室内应干燥通风。 二、工作中注意事项 1、接通电源，停止按钮灯亮，按下起动按钮，绿灯亮（红灯熄），温度仪表绿灯亮，电流表有指示，炉膛加温； 2、当达到下限设定值（低温设定）、但低于上限设定值（高温设定），温度仪表绿灯熄，炉膛仍加温； 3、当炉膛加温达到上限设定值时，电流表回零，温度仪表红灯亮，即开始高温恒温；在设定的高温恒温时间内，炉膛的温度始终保持在高温定值上。 4、到了设定的高温恒温时间，高温指示灯熄，低温指示灯亮，发出报警信号，告之高温已结束。 5、当炉膛的温度逐渐下降到低于下限设定值（低温），温度仪表绿灯亮，炉膛加温，达到下限设定值，仪表绿灯熄，周而复始，达到连续保温的目的，直到人为切断电源为止。 6、炉膛温度在1800C以上时，不宜打开炉门，以免开门时炉内的热浪外冲伤人或损坏仪表。 三、工作后注意事项 1、电气箱和炉膛必须保持干净，定时进行清除灰和焊条药皮，以保证电气控制的可靠性和烘箱的使用寿命。 2、为了保证人身的安全，在装卸电焊条时必须在炉膛没有加温的情况下进行。 摘自：中国石油天然气第六建设公司机械设备安全技术操作规程Q/ZYLJ 05.01-2005
焊条检测
焊条检测 焊条： 焊条检测项目：焊条性能检测、常规元素分析、屈服强度、剪切试验、可靠性试验、力学性能、等等。 焊条检测标准： 焊条 标准名称 GB/T983不锈钢焊条 GB/T984堆焊焊条 GB/T5117碳钢焊条 GB/T5118低合金钢焊条 GB/T3669铝及铝合金焊条 GB/T3670铜及铜合金焊条 GB/T10044铸铁焊条及焊丝 GB/T13814镍及镍合金焊条 AWS SFA-5.1手工电弧焊用碳钢焊条 AWS SFA-5.3手工电弧焊用铝和铝合金焊条AWS SFA-5.4手工电弧焊用不锈钢焊条AWS SFA-5.5手工电弧焊用低合金钢焊条AWS SFA-5.6铜和铜合金药皮焊条 AWS SFA-5.11手工电弧焊用镍和镍合金焊条AWS SFA-5.13手工电弧焊用堆焊焊条 JIS Z3223钼及铬钼钢焊条 EN1599低、中合金电焊条 埋弧焊焊丝GB/T14957熔化焊用钢丝 GB/T17854埋弧焊用不锈钢焊丝和焊剂YB/T5092焊接用不锈钢丝 AWS SFA-5.17埋弧焊用碳钢焊丝和焊剂AWS SFA-5.23埋弧焊用低合金钢焊丝和焊剂AWS SFA-5.9不锈钢光焊丝和填充丝 JIS Z3183钼及铬钼钢焊丝和焊剂 EN12070低、中合金埋弧焊焊丝/焊剂 气体保护焊焊丝GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝GB/T14957熔化焊用钢丝 GB/T14958气体保护电弧焊用钢丝 YB/T5091不锈钢焊丝 GB/T10045碳钢药芯焊丝 GB/T17853不锈钢药芯焊丝
气体保护焊焊丝GB/T9460铜及铜合金焊丝 GB/T10858铝及铝合金焊丝 GB/T15620镍及镍合金焊丝 GB/T17493低合金钢药芯焊丝 AWS SFA-5.7铜和铜合金光焊丝和填充丝 AWS SFA-5.9不锈钢光焊丝和填充丝 AWS SFA-5.10铝和铝合金光焊丝和填充丝 AWS SFA-5.14镍和镍合金光填充丝和焊丝 AWS SFA-5.16钛和钛合金焊丝和填充丝 AWS SFA-5.18气体保护焊用碳钢焊丝和填充丝 AWS SFA-5.20弧焊用碳钢药芯焊丝 AWS SFA-5.21堆焊用光焊丝和填充丝 AWS SFA-5.22弧焊用不锈钢药芯焊丝和钨极气体保护焊 用不锈钢药芯填充丝 AWS SFA-5.26气电焊用碳钢和低合金钢焊丝 AWS SFA-5.28气体保护电弧焊用低合金焊丝和填充丝JIS Z3366低碳钢及高强钢TIG焊丝 焊带JIS Z3322不锈钢焊带 焊剂GB/T5293埋弧焊用碳钢焊丝和焊剂 GB/T12470低合金钢埋弧用焊剂 GB/T17854埋弧焊用不锈钢焊丝和焊剂AWS SFA-5.17埋弧焊用碳钢焊丝和焊剂AWS SFA-5.23埋弧焊用低合金钢焊丝和焊剂
焊条烘干知识
焊接基础知识问答--焊接材料 1. 什么叫焊接材料？包括哪些内容？ 答：焊接材料包括焊条、焊丝、焊剂、气体、电极、衬垫等。 2. 什么叫焊丝？ 答：焊接时作为填充金属，同时用来导电的金属丝—叫焊丝。分实心焊丝和药芯焊丝两种。常用的实心焊丝型号：ER50-6（牌号：H08Mn2SiA）。 3. 为什么MAG焊接接头比CO2焊接接头的冲击韧性高？ 答：MAG焊接时，活性气体仅为20%，焊丝中的合金元素过渡系数高，焊缝的冲击韧性高。CO2焊活性气体为100%，焊丝中的锰、硅合金元素联合脱氧，其合金元素过渡系数略低，焊缝的冲击韧性不如MAG焊高。如唐山神钢MG-51T 焊丝（相当于ER50-6）其常温冲击韧性值：MAG：160J；CO2：110J。 4.什么叫药芯焊丝？ 答：由薄钢带卷成圆形钢管，同时在其中填满一定成分的药粉，经拉制而成的一种焊丝。 5.为什么药芯焊丝用CO2气体保护？ 答：按保护方式区分药芯焊丝有两种类型：药芯气保焊丝和药芯自保焊丝。药芯气保焊丝一般用CO2气体作保护，属于气渣联合保护形式，焊缝成形好，综合机械性能高。 6.为什么药芯焊丝焊缝表面会出压痕气孔？ 答：因药芯焊丝是由薄钢带卷成的管状焊丝，属于有缝焊丝；空气中的水分会通过缝隙侵入药芯，焊药潮湿（无法烘干），造成焊缝有压痕气孔。 7.为什么对CO2气体纯度有技术要求？ 答：一般CO2气体是化工生产的副产品，纯度仅为99.6%左右，含有微量的杂质和水分，会给焊缝带来气孔等缺陷。焊接重要产品一定要选用CO2纯度≥99.8%的气体，焊缝气孔少，含氢量低，抗裂性好。 8.为什么对氩气纯度有较高技术要求？ 答：目前市场上有三种氩气：普氩（纯度99.6%左右）、纯氩（纯度99.9%左右）、高纯氩（纯度99.99%），前两种可焊接碳钢和不锈钢；焊接铝及铝合金、钛及钛合金等有色金属一定要选用高纯氩；避免焊缝及热影响区被氧化无法进行焊接。 9.为什么TIG焊喷嘴有大小多种规格？ 答：有4—8﹟五种规格喷嘴，焊接碳钢可选用4—5﹟喷嘴，焊接不锈钢和铝及铝合金应选用6—7﹟大喷嘴，以加强焊缝及热影响区的保护范围。焊接钛及钛合金等有色金属应选用7—8﹟更大的喷嘴，才能防止焊缝及热影响区被氧化。
常用焊条烘干规范
常用焊条烘干规范 焊条型号烘烤温度时间用途 J422 150C 1-2 小时焊接普通强度的钢材以及管道压力容器等 J427 350C 1-2 小时焊接普通强度的钢材以及管道压力容器等 J502 150C 1-2 小时焊接低合金钢管16Mn J507 350C 1-2 小时焊接普通强度的钢材以及管道压力容器及重要的部件等 小时焊接普通强度的钢材以及管道压力容器及重要的部件等J506 350C 1-2 J508 400C 1-2 小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件 J857 350-400 C 1 小时焊接抗拉强度高的低合金钢 J422Fe16 200C 1 小时焊接重要的碳钢 J507Fe16 350-380 C 1小时焊接厚而大的钢结构 J505 70-90 C 1 小时焊接低合金钢管 R107 350 C 1 小时焊接炉管（低合金高强度钢材） R507 350 C 1 小时焊接1Cr5Mo (20#+16Mn )(16Mn+15CrMo ) A132/137 250 C 1 小时0Cr18Ni9Ti A207/202 250 C 1 小时0Cr17Ni12Mo2 A302/312 250 C 1 小时16Mn+0Cr18Ni9Ti 焊丝一般采用ER50-6 也就是H08Mn2SiA
各种常用焊丝的特点及选用原则（一）、实芯焊丝的选用（一）埋弧焊焊丝埋弧焊时 焊剂对焊缝金属起保护和冶金处理作用，焊丝主要作为填充金属，同时向焊缝添加合金元素，并参与冶金反应。1 、低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。（1）低锰焊丝（如 H08A ）：常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。（2）中锰焊丝（如 H08MnA,H10MnS ）：主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。（3）高锰焊丝（如 H10Mn2 H08Mn2Si ）：用于低合金钢焊接。2、高强钢用丝这类焊丝含Mn1% 以上，含Mo0.3%~0.8% ，如H08MnMoA 、H08Mn2MoA ，用于强度较高的低合金高强钢焊接。此外，根据高强钢的成分及使用性能要求，还可在焊丝中加入NI、CR、V及Re等元素，提高焊缝性能。抗拉强度590Mpa级的焊缝金属多采用MN-MO 系焊丝，如H08MNMOA 等。3、不锈钢用焊丝采用的焊丝成分要与被焊接的不锈钢分成基本一致，焊接铬不锈钢时，采用HoCr14 H1Cr13 H1Cr17 等焊丝；焊接铬-镍不 锈钢时，采用H0Cr19Ni9 HoCr19Ni9 HoCr19Ni9Ti 等焊丝；焊接超低碳不锈钢时，应采用相应的超低碳焊丝，如HOOCr19Ni9 等，焊剂可采用熔炼型或烧结型，要求焊剂的氧化性小，以减少合金元素的烧损。目前国外主要采用烧结焊剂焊接不锈钢、我国仍以熔炼焊剂为主，但正在研制和推广使用烧结焊剂。（二）气体保护焊用焊丝气体保护焊分为惰性气体 保护焊（TIG 焊和MIG 焊）、活性气体保护焊（MAG 焊）以及自保护焊接。TIG 焊接时采用纯Ar，MIG 焊接时一般采用Ar+2%O2 或Ar+5%CO2 。MAG 焊接时主要采用CO2 气体。为了改善CO2 焊接的工艺性能，也可采用CO2+Ar 或CO2+Ar+O2 混合气体或是采用药芯焊丝。1、TIG 焊焊丝TIG 焊接有时不加填充焊丝，被焊母材加热熔化后直接连接起来，有时加填充焊丝，由于保护气体为纯Ar，无氧化性，焊丝熔化后成分基本不发生变化，所 以焊丝成分即为焊缝成分。也有的采用母材成分作为焊丝成分，使焊缝成分与母材一致。 TIG 焊时焊接能量小，焊缝强度和塑、韧性良好，容易满足使用性能要求。2、MIG 和MAG
焊条使用管理规定
焊条使用管理规定
焊条使用管理规定 第一章总则 第一条目的和适用范围 本规定的目的是加强焊条的规范管理。 第二条适用范围 本规定适用于焊条的领取、发放、使用、增补、退库。所有与焊条领取、发放、使用、增补、退库有关的管理工作应严格按照以下规定执行。 第二章焊接材料的领取 第三条焊工领用焊条时需凭“焊条领用卡” （“焊条领用卡”由车间队长及队长以上人员签发， 由班长或副班长填写，要求领用卡上的项目名称填 写清楚、字迹工整。此焊工干什么项目，就领取哪 个项目的焊条，不允许各项目之间混用焊条）。焊 条烘干人员根据“焊条领用卡”填写“焊材发放记 录”（如一个项目由多个平台或设施组成，焊条烘 干房所作的焊条发放记录应具体到每个平台或设 - 5 -
施）。 （一）车间队长或副队长于当日安排好次日的焊接工作，焊工班长或副班长填写次日的焊条领用卡， 在当日下班前将领用卡交给本班焊工。 （二）焊工领用焊条时需带保温筒，领用量不得超过四小时的焊条用量。 （三）次日上班时，焊工持焊工证件直接来焊条烘干房领取焊条。焊工应当时核对领取焊条的型号、 数量，如发现有不符的情况要立即提出。 （四）回收的焊条 1.回收的剩余焊条放在指定地方以便识别烘干次数。 2.重复烘干的焊条应优先发放，焊条的烘干 次数不应超过两次。 第三章焊条的使用 第四条坚决禁止焊接材料在现场使用过程中的浪费行为。焊工要严格按照焊接工艺的要求进 行焊接，碳钢、低合金钢焊条剩余长度不得超过 50mm；不锈钢焊条剩余长度不得超过100mm。 对于出海施工剩余的焊条，要在施工完毕后及时进 行焊条的退库，各车间不得私自存放工程剩余焊 - 5 -
焊条技术规范
焊条型号编制方法如下： 字母“E”表示焊条； 前两位数字表示熔敷金属抗拉强度的最小值； 第三位数字表示焊条的焊接位置，“0”及“1”表示焊条适用于全位置焊接（平、立、仰、横），“2”表示焊条适用于平焊及平角焊，“4”表示焊条适用于向下立焊； 第三位和第四位数字组合时表示焊接电流种类及药皮类型。 在第四位数字后附加“R”表示耐吸潮焊条，附加“M”表示耐吸潮和力学性能有特殊规定的焊条，附加“-1”表示冲击性能有特殊规定的焊条。 常用型号 特别适用于铸铁模具，由于含镍量减低，所以可降低成本，铸钢模硬面制作打底缓冲层。 CMC-E12HA HRC , , 优异的红条，广泛使用于热锻、冷冲模、抗磨耗硬面制作, 硬度安定性高, 使用于热锻模、冲压模、延压模、整边切模、车模、热滚压轮、耐磨耗机件之硬面制作。 CMC-E60AHRC 60~, 硬度稳定性高，耐中高温磨耗。适用于中碳钢，低合金钢之硬面制作，耐磨耗之刀具机件修补，车模，热锻冷锻切口模具焊补。 CMC-E30N 高张力、高韧度 , 高硬度钢之接合，钢模座固定，铸钢模硬面制作打底缓冲层，龟裂之焊合。 *350mm 适于各种铸铁，合金铸铁，钢与铸铁接合，镍及其合金等，或耐水压铸件之焊接。 CMC-E7WHRC 53～55 , 适用于空冷钢（ICD5）或铸钢之刀口制作与损坏堆焊，特别是用于制作汽车钣金模切边、冲孔、翻边部位，轻工钣金冲压模的切角、边。对于剪切工具的生产中，同样可以通过堆焊作为剪切边。也可以应用于耐磨耗机件之硬面制作。 CMC-E47NHRC 44～50 *350mm 可直接在铸铁上施焊之焊条，使用于铸铁模之刀口、延压部位十分方便。 CMC-EH10 HRC 46～52 , 适用于中大型热锻模的生产、修复与表面再造。由于降低了铬含量，且提高钼、钨、钒的合金成分，形成高温磨耗与韧性的良好平衡，大幅提高截面积较大的热作模具使用寿命。广泛使用于中大型热锤锻模、热锻模具、热重力压铸模、耐磨耗机件之硬面制作。 CMC-EH13 HRC 55～58 , 适合于热加工工具耐损坏焊补，特别是热切工具，热剪工具，热刨工具的切角边。对于在剪切加工工具的生产中，同样可以通过焊补在低合金或一般的钢上作为剪切边。
焊条烘烤、发放记录
焊条烘烤、发放规定 1、焊接采购时，必须要求有供应商提供所购焊材的材质证明书原件，若为复印件必须加 盖经销商的印章。项目部供应部门应保管好焊材的材质证明书，以备查证及作为存档、交工资料。 2、焊材在入库前，应经材料责任师、焊接责任师和质检员检查合格后，方可入库贮存（必 要时，经质量检验人员确认）。检查验收的主要内容为：焊材的型号（牌号）规格、炉 批号是否与材质证书一致；焊材的外观是否合格，应无锈蚀、药皮脱落等现象。如上 述内容不全或有怀疑时，应对焊材进行复验。 3、焊材库必须干燥通风，库房内不得放置有害气体和腐蚀介质。焊材应存放在架子上， 架子离地面的高度和墙壁的距离均不少于300mm，严防焊材受潮。库房内的焊材应按种类牌号、批号、规格和入库时间分类堆放，每垛应有明确的标识，不得混放。 焊材库内应配备抽湿设备、温度计、湿度计，保持库内温度为5～35℃，相对湿度不大于60%，并做好焊材库监测记录。 4、设专人负责焊材的保管、烘烤、发放、和回收，并有详细记录。 5、焊条、焊丝启封后，应进行表面检查，凡药皮脱落、腐蚀严重的焊材严禁使用。 6、焊条使用前，应按设计文件要求或本身的说明书进行烘焙。当设计文件、本身的说明 书均无特别要求时，按下列要求进行烘烤。 a、低氢型焊条烘焙温度为350～400℃，恒温时间为1小时，烘焙结束后120℃保温贮藏， 本工程涉及焊条有J427、J507、R307等； b、酸性焊条和不锈钢焊条烘焙温度为100～150℃，恒温时间为1小时，烘焙结束80℃保温 贮藏； 7、焊条在使用前，应按设计文件、焊接工艺规程或标准、规范要求，在恒温箱中保存， 但保存时间不宜超过七天。 8、焊条、焊剂烘干后，由焊材烘焙员按焊接责任师交底单统一发放。每次发放量以焊工 能在4小时内用完的数量为限。（每位焊工焊条一次发放量以3千克为限）焊工应用焊条保温筒领取焊条、用容器领取焊剂。每次领取的焊条型号（牌号）以一种为宜。发 放的焊条、焊剂应在4小时之内用完。超过4小时仍未用完的焊条，回收后须重新烘 干后方可使用。重复烘干2次以上的焊条不得用于锅炉、压力容器、压力管道的焊接。 焊条烘焙、发放应按《焊条烘焙发放记录》表做好记录。 9、焊丝由焊材烘焙员按责任师交底统一发放。碳钢焊丝、CO2气体保护焊丝可以班组或 焊机为单位进行发放，每次发放量以一个星期的消耗量为限；铬钼钢、低温钢、不锈 钢焊丝以每个焊工为发放单位，每次发放量以一天的消耗量为限。焊材烘焙员应做好 发放记录，应将焊丝型号、规格、发放单位记录清楚。 10、焊接用气体如氩气、二氧化碳、氧气、乙炔等气体由供应部门直接送到各班组，应根 据各班组的消耗量及时补充，保证气源充足。供应部门应做好发放记录。 11、钨极由焊材烘焙员以班为单位统一发放。每次发放量以一个月的消耗量为限，并做好 记录。 12、焊条烘焙员及时做好《焊接环境及焊材库监测记录》、《焊条、焊剂烘焙发放记录》等 记录，焊接责任师、焊接检验师/材料责任师应在工程开始及每月抽查一次上述两项记 录。 中油第六建设公司银川项目部
焊条管理制度
焊材库管理人员岗位职责 1、检查入库焊材的质量证件及包装质量是否符合要求。 2、核对入库焊材的品种、规格、牌号、批号、数量是否符合要求，并按类堆放，作好标识。 3、掌握各类焊条的烘干要求。根据焊材领用通知单，对所需要焊材烘干并作好烘干记录。 4、根据焊接材料领用单上的焊材品种、规格、数量发放焊材，并作好记录；焊接材料实行回收，作好焊条头、余留焊材回收登记。 5、定期检查焊材库内的环境温度、湿度、使之符合规定要求，并作好温、湿度记录。 6、对需要计量的仪器设备，如烘烤箱、湿度记录仪、温度计等提出计量要求，定期计量。 7、按月统计每月焊材总消耗量及单种焊材消耗量，统计每月使用焊材数量及回收数量，上交物资管理部门。 8、对库内焊接材料定期进行质量检查，如发现焊接材料质量不符合要求协同焊接技术人员、质量人员作出处理。
焊条保管制度 1、焊条入库时的外包装必须完好，产品说明书、合格证和焊材材质证书等应齐全，入库时必须有企业焊接监督人员签字认可。 2、焊条应存放在专用库房内，库房温度应保持在20℃以上，相对湿度保持在60％以下，库房内干净、整洁。 3、焊条堆放时不许直接放在地面上，应距地面300mm 以上，距墙壁100mm 以上。 4、焊条应按类别、型号、规格、批次、产地、入库时间等分类存放，并有明显标记。 5、焊条发放时应轻拿轻放，以防焊条受损。 6、定期检查焊条，如发现有受潮、污损、错存、错发等应及时处理，库存数量应根据生产用量进行储存。 7、烘干焊条时，必须核查其牌号、型号、规格等，注意不同类型焊条一般不能在同炉中烘干。烘干时，每层焊条堆放不能太厚(以1-3层为好)，以免焊条受热不均，影响焊条质量。常用焊条再烘干工艺参数见下表 8、发放低氢型焊条时必须给领用者配备焊条保温筒，以保证焊条质量，同时作好发放记录。 9、库房管理人员应随时到现场巡视有无用剩的焊条，用剩的焊条应拿回烘烤箱内，不能露天存放，低氢型（如J506）焊条次日使用前还要再烘干(在低温烘箱中恒温保管的除外)。 10、如因存放时间长而导致焊条表面上有白色结晶(发毛)，但药皮无成块脱落，焊接时无大量飞溅，且焊后无气孔、无裂纹等缺陷，仍可用于一般构件焊接。 11、如果焊芯严重锈蚀，药皮严重受损或严重脱落则应报废，报废的焊条的焊芯可以回收。
常用焊条规范
常用焊条规范 焊条型号烘烤温度时间用途 J422 130℃ 1-2小时焊接普通强度的钢材以及管道压力容器等 J427 350℃ 1-2小时焊接普通强度的钢材以及管道压力容器等 J502 350℃ 1-2小时焊接低合金钢管16Mn J507 350℃ 1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等 J506 350℃ 1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等 J508 400℃ 1-2小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件 J857 350-400℃ 1小时焊接抗拉强度高的低合金钢 J422Fe16 200℃ 1小时焊接重要的碳钢 J507Fe16 350-380℃ 1小时焊接厚而大的钢结构 J505 70-90℃ 1小时焊接低合金钢管 R107 350℃ 1小时焊接炉管（低合金高强度钢材） R507 350℃ 1小时焊接1Cr5Mo（20#+16Mn）（16Mn+15CrMo） A132/137 250℃ 1小时 0Cr18Ni9Ti A207/202 250℃ 1小时 0Cr17Ni12Mo2 A302/312 250℃ 1小时 16Mn+0Cr18Ni9Ti 一般焊条制造商在焊接材料说明上都明确规定了烘干的规范 9.2 烘干、保温及清理 9.2.1 烘干及清理焊接材料的场所应具备合适的烘干、保温设施及清理手段。烘干、保温设施应有可靠 的温度控制、时间控制及显示装置。 9.2.2 焊接材料在烘干及保温时应严格按有关技术要求执行。焊接材料在烘干时应排放合理、有利于均 匀受热及潮气排除。烘干焊条时应注意防止焊条因骤冷骤热而导致药皮开裂或脱落。 9.2.3 不同类型的焊接材料原则上应分别烘干，但在下述条件下，允许同炉烘干：
焊接常用代号及焊接重点要求
焊接常用代号及焊接重点要求 郑岩编辑 第一部分：焊接常用代号 一、焊接类型字头 AW（arc welding）：电弧焊； TIG：钨极氩弧焊； SMAW（shielded metal arc welding）：焊条电弧焊； Ws：全氩弧焊接； GTAW+SMAW：为手工钨极氩弧焊打底+手工电弧焊盖面； GTAW（gas tungsten arc welding）：钨极气体保护电弧焊（实芯或药芯焊丝）； Ws+Ds：氩弧打底+电弧盖面； FCAW：（flux cored arc welding）：药芯焊丝电弧焊； ESW：（electroslag welding）电渣焊； FCW-G：（gas-shielded flux cored arc welding）：气体保护药芯焊丝电弧焊； FCAW：药芯焊丝CO2保护焊； SAW：（submerged arc welding）：埋弧焊； GMAW：CO2半自动焊； MIG：熔化极半自动惰性气体保护焊； OAW（oxy-acetylene welding）氧乙炔焊； FW：（flash welding）闪光焊； EGW：气体立焊； FRW：（friction welding）摩擦焊； LBW：（laser beam welding）激光焊； EXW（explosion welding）爆炸焊。 二、焊接方法代号（GB5185） 1 电弧焊： 11无气体保护电弧焊；111手弧焊；112重力焊；113光焊丝电弧焊；114药芯焊丝电弧焊；115涂层焊丝电弧焊；116熔化极电弧电焊；118躺焊。 12 埋弧焊：121丝极埋弧焊；122带极埋弧焊。 13 熔化极气体保护电弧焊：131：MIG焊，熔化极惰性气体保护电弧焊（含熔化极Ar弧焊）；135：MAG焊，熔化极非惰性气体保护电弧焊（含CO2保护焊）；136非惰性气体保护药芯焊丝电弧焊；137非惰性气体保护熔化极电弧点焊。 14 熔化极非惰性气体保护电弧焊：141：TIG焊：钨极惰性气体保护电弧焊（含钨极Ar弧焊）；142：TIG点焊；149原子氢焊。 15 等离子弧焊：151大电流等离子电焊；152微束等离子弧焊；153等离子弧粉末堆焊（喷焊）；154等离子弧填丝堆焊（冷、热丝）；155等离子弧MIG焊；156等离子弧点焊。 18 其他电弧方法：181碳弧焊；182旋弧焊。 2 电阻焊：21点焊；22缝焊：221搭接缝焊；223加带缝焊。23凸焊；24闪光焊；25电阻
(国内标准)GBT镍及镍合金焊条
（国内标准）GBT镍及镍 合金焊条
GB／T13814－92镍及镍合金焊条 1、主题内容和适用范围 本标准规定了镍及镍合金钢焊条型号分类、技术要求及试验方法等内容。 本标准适用于镍及镍合金钢焊条。 2、引用标准 GB700碳素结构钢GB790高温合金化学分析方法 GB2652焊缝及熔敷金属拉伸试验方法GB2653焊接接头弯曲及压扁试验方法GB3323钢熔化焊对接接头射线照相和质量分级GB5123镍的光谱分析方法GB8647．1－8647．10镍化学分析方法 3、型号 3.1型号编制方法 3.2型号表示方法如下所示： E□×－×× ┬┬┬┬ │││└焊条药皮类型代号（见表1） ││└────同壹合金系统焊条细分类序号（见表1） │└─────熔敷金属中主要元素符号（见表1） └───────焊条代号 型号示例： ENiCrFe-1－15 ┬┬┬┬ │││└焊要药皮为低氢钠型，采用直流焊接 ││└──细分类序号为1 │└─────熔敷金属中主要元素为镍、铬及铁 └────────焊条代号 3.2型号划分 焊条型号根据熔敷金属化学成分，药皮类型及电流种类划分（见表1）。
4技术要求 4．1焊条尺寸 4．1．1焊条尺寸应符合表2规定。 表 4 4．2焊要夹持端 焊条夹持端长度应符合表3规定 4.3.1焊条药皮应均匀，紧密地包覆于焊芯周围，整个焊条药皮上不应有影响焊拦质量的裂纹、气泡、杂质及剥落等缺陷。 4.3.2焊条引弧端药皮应倒角，焊芯端面应露出，以保证易于引弧。长度方向露芯长度不应大于焊芯直径的三分之壹或2.4mm俩者的较小值。各种直径的焊条沿圆周方向的露芯均不得大于圆周的壹半。 4.3.3焊条偏心度应符合如下规定： a.直径为2.0mm和2.5mm焊条，偏心度不应大于7％； b.直径为3.2mm和4.0mm焊条，偏心度不应大于5％； c.直径为5.0mm焊条，偏心度不应大于4％。 偏心度计算方法如下（见图1） T1－T2 焊条偏心度＝──────×100％
11便函38附件(焊材烘烤室标准化管理办法)
焊材烘烤室标准化管理办法 1 目的 为适应工程建设行业的需求，满足建设单位和公司质量管理体系对焊接质量的要求，控制工程焊接质量，并推进公司焊材烘烤室标准化、模板化管理，进一步规范现场焊接管理工作，编制本办法。 2 范围 本办法适用于公司工程项目焊材烘烤室管理。 3 职责 3.1 公司技术质量部负责本办法的编制、补充和修订； 3.2 公司技术质量部负责本办法的宣贯、落实和考核； 3.3 公司物资装备处负责本办法中固定资产的采购、调配、维护和管理； 3.4 项目部负责本项目焊材烘烤室的管理； 3.5 公司技术质量部和专业公司负责对焊材烘烤室进行指导、监督和检查。 4 焊材烘烤室工作流程 焊材烘烤室工作流程见图1。 5 焊材烘烤室布局和管理 5.1 公司所有项目的焊材由项目部统一采购、统一保管、统一发放，焊材烘烤室原则上由项目部统一设置、统一管理，各参战单位及分包单位的焊材烘烤设备集中到项目的焊材烘烤室统一管理及使用，所有焊工必须到项目部焊材烘拷室领用经烘烤合格的焊材。 5.2 焊材烘烤室应有足够的面积，以布置烘烤设备、存放焊材和必要的办公设施。墙体宜具有隔热层，以保持室内温度和降低能耗。 5.3 焊材烘烤室应划分中转焊材存储区域和烘烤区域。存储区域应隔离封闭，配备温度控制设备、除湿机、温度计、干湿度计等设备，以及供焊材分类存放的货架。烘烤室应干燥、清洁。 5.4 烘烤区域用于摆放烘烤箱、电热恒温箱等设备，设备上均应有可靠而且经校验合格的温度及时间控制、显示部件。烘烤区域地面应铺设胶皮绝缘层，应保持通风、干燥、清洁。
图1 焊材烘烤室工作流程 5.5 焊材烘烤室应悬挂《焊材烘烤室管理人员岗位职责》、《焊材接收、烘烤、发放及领5管理规定》、《焊材烘烤参数一览表》等常用管理制度和数据。可选择增加《焊材选用一览表》（附件9）、《焊接工艺卡》等内容。制度挂板尺寸首选A2、A1图幅的标准尺寸，所有挂板格式应统一、协调，挂设整齐。焊材烘烤室应备有一份《合格焊工登记表》（附件10）或《焊工作业证》（相关图片⑻）复印件，以便核对焊工身份。 5.6 焊材烘烤室各项记录用表应统一使用A4幅面，装订成册，封面格式见附件7。形成的记录妥善保管，直至按相关规定移交公司档案管理部门。 5.7 焊材烘烤室应由单独的供电回路供电，并在室内设置二级配电箱。室内所有用电回路及照明回路应作到一个回路、一个开关、一个漏电保护器，实现相互独立的操作和保护。室内供电线路应布局合理，线材容量满足使用要求，并应定期检查线路和电器部件的老化
常用焊接规范要点
常用焊接规范要点
常规平焊的焊接方法 平焊 平焊时，由于焊缝处在水平位置，熔滴主要靠自重自然过渡，所以操作比较容易，允许用较大直径的焊条和较大的电流，故生产率高。如果参数选择及操作不当，容易在根部形成未焊透或焊瘤。运条及焊条角度不正确时，熔渣和铁水易出现混在一起分不清的现象，或熔渣超前形成夹渣。 平焊又分为平对接焊和平角接焊。 1.平对接焊 （1）不开坡口的平对接焊 当焊件厚度小于6mm时，一般采用不开坡口对接。 焊接正面焊缝时，宜用直径为3~4mm的焊条，采用短弧焊接，并应使熔深达到板厚的2/3，焊缝宽度为5~8mm，余高应小于1.5mm，如图2-1所示。 对不重要的焊件，在焊接反面的封底焊缝前，可不必铲除焊根，但应将正面 焊缝下面的熔渣彻底清除干净，然后用3mm焊条进行焊接，电流可以稍大些。 焊接时所用的运条方法均为直线形，焊条角度如图2-2所示。 在焊接正面焊缝时，运条速度应慢些，以获得较大的熔深和宽度；焊反面封 底焊缝时，则运条速度要稍快些，以获得较小的焊缝宽度。
9 65°~80° ° 图２－２平面对接焊的焊条角度 运条时，若发现熔渣和铁水混合不清，即可把电弧稍微拉长一些，同时将焊条向前 倾斜，并往熔池后面推送熔渣，随着这个动作，熔渣就被推送到熔池后面去了，如 图2-3所示。 图2-3 推送熔渣的方法 3 2 1 4 图2-4 对接多层焊 （2）开坡口的平对接焊 当焊件厚度等于或大于6mm时，因为电弧的热量很难使焊缝的根部焊透，所以应开坡口。开坡口对接接头的焊接，可采用多层焊法（图2-4）或多层多道焊法（图2-5）。
123456789101112 图2-5 对接多层多道焊 多层焊时， 对第一层的打底焊道应选用直径较小的焊条，运条方法应以间隙大小而定，当间隙小时可用直线形，间隙较大时则采用直线往返形，以免烧穿。当间隙很大而无法一次焊成时，就采用三点焊法（图2-6）。先将坡口两侧各焊上一道焊缝（图2-6中1、2），使间隙变小，然后再进行图2-6中缝3的敷焊，从而形成由焊缝1、2、3共同组成的一个整体焊缝。但是，在一般情况下，不应采用三点焊法。 3 12 图2-6 三点焊法的施焊次序 在焊第二层时，先将第一层熔渣清除干净，随后用直径较大的焊条和较大的焊接电流进行焊接。用直线形、幅度较小的月牙形或锯齿形运条法，并应采用短弧焊接。以后各层焊接，均可采用月牙形或锯齿形运条法，不过其摆动幅度应随焊接层数的增加而逐渐加宽。焊条摆动时，必须在坡口两边稍作停留，否则容易产生边缘熔合不良及夹渣等缺陷。 为了保证质量和防止变形，应使层与层之间的焊接方向相反，焊缝接头也应相互错开。 多层多道焊的焊接方法与多层焊相似，所不同的是因为一道焊缝不能达到所要求的宽度，而必须由数条窄焊道并列组成，以达到较大的焊缝宽度（图2-5）。焊接时采用直线形运条法。 在采用低氢型焊条焊接平面对接焊缝时，除了焊条一定要按规定烘干外，焊件的焊接处必须彻底清除油污、铁锈、水分等，以免产生气孔。
焊条烘干注意事项及保管方法
焊条烘干注意事项及保管方法 1焊条烘干的目的。 焊条在储存、运输期间药皮会吸潮，使药皮中的水分增加。焊条使用前进行烘干的作用就是降低药此中的含水量，其目的是： 1）减少焊接过程中的飞溅，使焊接电弧能够稳定地燃烧。 2）防止在焊缝中产生气孔。 3）防止产生在焊接某些低合金钢时由氢引起的延迟裂纹。 根据JB3223—83《焊条质量管理规程》的规定，酸性焊条烘干的温度为75～150℃时间为1～2h。酸性焊条由于对水分产生气孔的敏感性不大，所以烘干温度相对要低一些。碱性焊条过高的烘干温度也是不合适的：一是浪费能源；其次是当烘干温度超过500℃时，药皮中的某些成分（如CaCO3）就要发生分解，起不到应有的保护作用。 ①酸性焊条对水分不敏感，而有机物金红石型焊条能容许有更高的含水量。所以要根据受潮的具体情况，在70-150°烘干一小时，存储时间短且包装良好，一般使用前可不烘干。 ②碱性低氢型焊条在使用前必须烘干，以降低焊条的含氢量，防止气孔、裂纹等缺陷产生，一般烘干温度为350°C、一小时。不可将焊条在高温炉中突然放入或突然冷却，以免要皮干裂。对含氢量有特殊要求的，烘干温度应提高到400-500°C，一至量个小时。 2 焊条烘干时要注意哪些事项？ 1）低氢型焊条在常温下超过4h时，应重新烘干。重复烘干次数不宜超过3次。 2）烘干焊条时，禁止将焊条突然放进高温炉内，或从高温炉中突然取出冷却，防止焊条因骤冷骤热而发生的药皮开裂现象。 3）焊条烘干时应作记录，记录上应有牌号、批号、温度、时间等内容。 4）在焊条烘干期间，应有专门负责的技术人员，负责对操作过程进行检查和核对，对每批焊条不得少于一次，并在操作记录上签名。 5）烘干焊条时，焊条不应成垛或成捆地堆放，应铺放成层状，每层焊条堆放不能太厚（一般为1～3层），避免焊条烘干时受热不均和潮气不易排除。 6）露天操作时，必须将焊条妥善保管，不允许露天存放，应在低温烘箱中恒温保存，否则次日使用前还要重新烘干。 3、焊条的贮存和保管方法。 焊条的贮存和保管应注意如下几点： 1）焊条必须在干燥、通风良好的室内仓库中存放。焊条贮存库内，不允许放置有害气体和腐蚀性介质，室内应保持整洁。 2）焊条应存放于室内的架子上，架子离地面的距离应不小于300mm，离墙壁的距离不小于300mm。并在寅放置干燥剂，严防焊条受潮。
焊条烘干规范
v1.0 可编辑可修改 （参考标准JB/T3223-96 《焊接材料质量管理规程》） 一、焊条烘干（以下为常用参数，对于不同厂家，有不同要求） 1、酸性低碳钢电焊条烘至150-200℃，保温小时（如大西洋为150℃，小时）； 2、碱性低氢电焊条，烘至350℃-400℃，保温1-2小时（有的为350℃，1小时，有的380℃，1-2小时）； 二、焊条保存 保存温度严格说应按照用途进行分级，对于钢结构焊条，要求较低，保存温度应不低于5℃，空气相对湿度不高于60%，存放时间通常为3年（超过三年不得在压力容器中使用），保证时间为2年，对于低氢焊条，即超过2年的要进行焊条的复验，严格是要求进行氢含量测定（有条件时参考本单位焊材质保等级要求）。 三、焊条回烘 一般可以重复烘焙2次，回烘温度和时间不变，超过2次须征求厂家意见再做决定（原则上不得超过2次）。 四、焊条报废 结构钢焊条，尤其低氢焊条，当出现药皮严重受潮，表面“白花”严重，发生药皮粘结结饼，或发现焊条药皮剥落时，可认为该焊条不具备使用功能，即报废。 五、焊条受潮后的影响 焊条受潮后，对焊接工艺的影响主要有： 1、电弧强烈，燃烧不稳定； 2、飞溅多、颗粒大； 3、熔深大，容易产生咬边； 4、熔渣的覆盖不均匀，焊缝形状粗糙，凸起、压坑出现； 5、熔渣清理困难，表面气孔增多； 6、致使焊缝表面出现裂纹。 低氢型焊条烘干温度应为350～380_，保温时间应为～2h，烘干后应缓冷放置于110～120_的保温箱中存放、待用；使用时应置于保温筒中；烘干后的低氢型焊条在大气中放置时间超过4h 应重新烘干；焊条重复烘干次数不宜超过2 次；受潮的焊条不应使用； 1

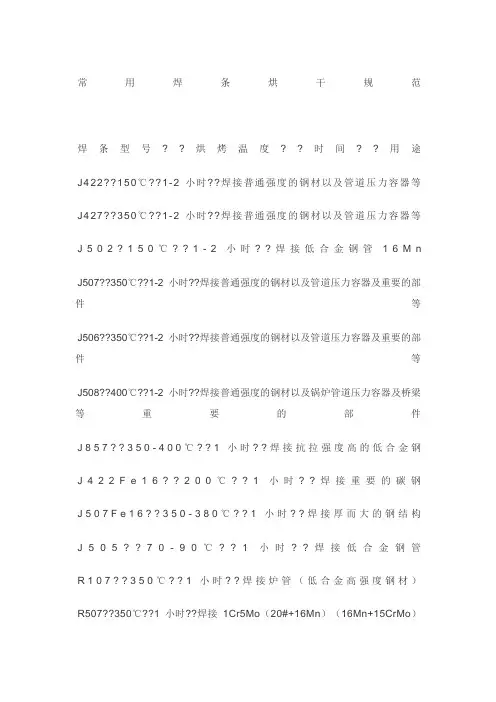

常用焊条烘干规范
