焊条为什么要烘干才能使用
焊条往往会因吸潮而使工艺性能变坏，造成电弧不稳、飞溅增大，并容易产生气孔、裂纹等缺陷。
因此，焊条使用前必须严格烘干。
一般酸性焊条的烘干温度150--200℃，时间1小时；碱性焊条的烘干温度350--400℃，时间1--2小时，烘干后放在100--150℃的保温箱内，随用随取。
由于焊条药皮成分及性能、空气湿度、保管方式、储存时间等因素的影响，焊条往往
会因受潮而使工艺性能变坏，造成电弧不稳、飞溅增大，并容易产生气孔、裂纹等缺陷。
因此，焊条使用前必须烘干。
烘干焊条要注意以下几点：
(1)焊条的烘焙温度和时间应按说明书的规定进行。
一般酸性焊条的烘焙温度为150--250℃，烘f时间为lh；碱性焊条必须在300-400℃的范围内烘焙1-2h。
烘于后最
好放在100-150℃的保温箱内，随用随取。
(2)烘焊条要避免把冷焊条突然放进高温箱内，也不要从高温箱中突然取出。
要慢
慢加热，慢慢冷却，以防止药皮因骤热或骤冷而产生开裂、脱落等现象。
(3)当天没有用完的焊条，应放到干燥箱内保存，否则要重新烘干才能使用，尤其
是碱性焊条。
(4)焊条不能多次反复烘焙，否则容易变质失效。
烘干的焊条应存入干燥箱备用。
焊工初级试题库含答案

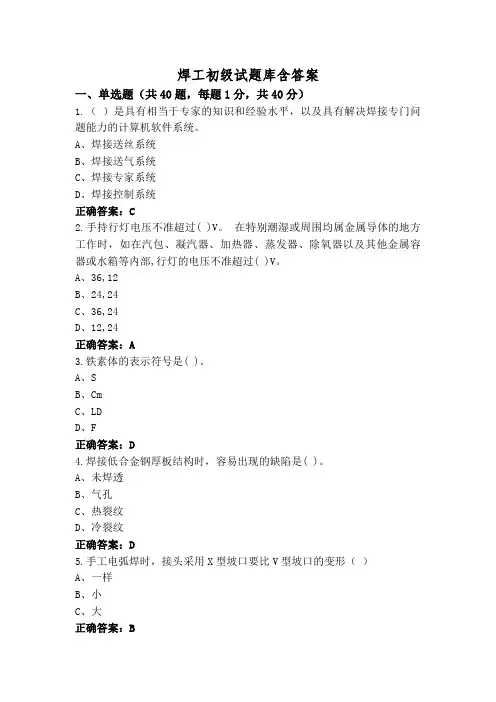

焊工初级试题库含答案一、单选题（共40题，每题1分，共40分）1.（）是具有相当于专家的知识和经验水平，以及具有解决焊接专门问题能力的计算机软件系统。
A、焊接送丝系统B、焊接送气系统C、焊接专家系统D、焊接控制系统正确答案：C2.手持行灯电压不准超过( )V。
在特别潮湿或周围均属金属导体的地方工作时，如在汽包、凝汽器、加热器、蒸发器、除氧器以及其他金属容器或水箱等内部,行灯的电压不准超过( )V。
A、36,12B、24,24C、36,24D、12,24正确答案：A3.铁素体的表示符号是( )。
A、SB、CmC、LDD、F正确答案：D4.焊接低合金钢厚板结构时，容易出现的缺陷是( )。
A、未焊透B、气孔C、热裂纹D、冷裂纹正确答案：D5.手工电弧焊时，接头采用X型坡口要比V型坡口的变形（）A、一样B、小C、大正确答案：B6.焊条烘干的目的主要是（）。
A、保证焊缝金属的抗拉强度B、降低药皮中含氧量C、改善脱渣性能D、去掉药皮中的水分正确答案：D7.不符合氧气切割条件要求的是( )。
A、金属气割时形成氧化物的熔点低于金属本身B、金属在氧气中的燃烧点低于熔点C、金属在切割氧射流中燃烧反应为放热反应D、金属的导热性较高正确答案：D8.碳弧气刨时低碳钢刨槽表面产生硬化层的原因是( )。
A、铜斑B、金属被加热到高温后急冷C、合金元素被烧损D、夹碳正确答案：B9.识读( )时，应与阅读工艺卡或工艺规程相结合。
A、现场工艺规程B、工艺规程C、焊接装配图D、阅读工艺卡正确答案：C10.超低碳不锈钢中的含碳量小于( )。
A、0.0003B、0.003C、0.0001D、0.0004正确答案：A11.下列属于熔焊的焊接方法是( )。
A、冷压焊B、电弧焊C、锻焊正确答案：B12.国标GB5117-85、GB5118-85、GB983-85中规定，低碳钢、低合金钢、不锈钢焊条型号中，“焊条”用字母（）表示。
A、JB、HC、AD、E正确答案：D13.在焊条药皮中，能促使电弧稳定燃烧的物质是（）。
不锈钢焊条烘干要求 -回复
不锈钢焊条烘干要求-回复不锈钢焊条烘干要求。
烘干是金属焊接中一个重要的环节，它能够去除焊条中的水分和湿气，提高焊接质量和效率。
对于不锈钢焊条而言，烘干更是必不可少的。
在本文中，我们将一步一步回答有关不锈钢焊条烘干的要求。
第一步：了解烘干的目的和重要性烘干的目的是去除焊条中的水分和湿气，以减少在焊接过程中产生的气孔和其他缺陷。
不锈钢焊条由于其含有高铬元素，对于焊接质量的要求更为严格。
如果焊条中含有水分或湿气，烘干过程中水分会蒸发，产生气体泡沫，从而引入气孔。
因此，对于不锈钢焊条来说，烘干是确保焊接质量的重要一步。
第二步：选择合适的烘干方法常见的不锈钢焊条烘干方法有两种：烤箱烘干和低温烘干。
烤箱烘干是将焊条放入预热好的烤箱中进行烘干。
这种方法适用于大批量的焊条烘干，烘干时间相对较短，效果较好。
低温烘干是将焊条放入密闭容器中，利用低温环境下焊条表面的水分蒸发。
这种方法适用于小批量的焊条烘干，烘干时间相对较长。
根据具体情况选择合适的烘干方法，确保焊条烘干彻底，并避免过度烘干。
第三步：确定烘干时间和温度烘干时间和温度是烘干的两个重要参数。
根据不同型号和规格的不锈钢焊条，其烘干时间和温度有所不同。
一般情况下，不锈钢焊条的烘干时间为2-4小时，烘干温度为100-150摄氏度。
在设定烘干时间和温度时，需要考虑不同焊条的特性和烘干设备的性能，以确保烘干的彻底性和焊接质量。
第四步：注意烘干环境的要求除了烘干时间和温度外，烘干环境也对焊条的烘干效果和焊接质量有影响。
首先，烘干环境要求干燥，避免潮湿环境中焊条的再次吸湿。
此外，烘干环境中的温度和湿度要适宜，以确保焊条表面的水分蒸发彻底。
在烘干环境中，还应注意防止灰尘和杂质的污染。
灰尘和杂质会附着在焊条表面，影响焊接质量。
因此，在烘干环境中应保持清洁，并在烘干过程中定期检查焊条表面的清洁程度。
第五步：烘干后的储存和使用完成烘干后，焊条应迅速储存，并注意以下几点。
首先，焊条应存放在干燥通风的地方，避免潮湿环境。
焊条烘干的目的及温度

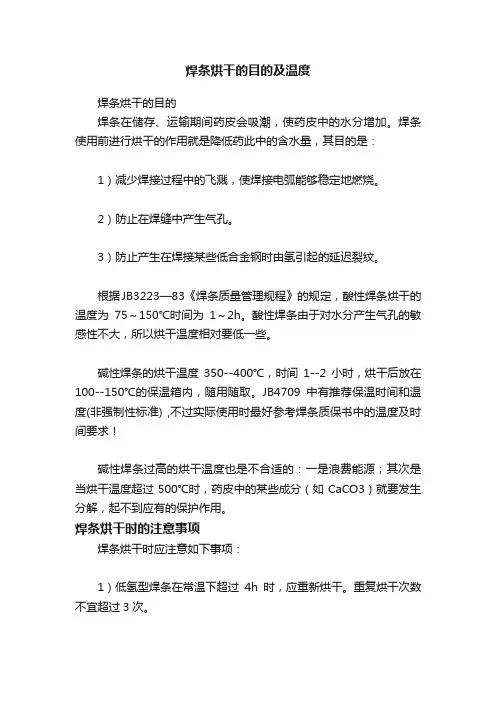

焊条烘干的目的及温度焊条烘干的目的焊条在储存、运输期间药皮会吸潮，使药皮中的水分增加。
焊条使用前进行烘干的作用就是降低药此中的含水量，其目的是：1）减少焊接过程中的飞溅，使焊接电弧能够稳定地燃烧。
2）防止在焊缝中产生气孔。
3）防止产生在焊接某些低合金钢时由氢引起的延迟裂纹。
根据JB3223—83《焊条质量管理规程》的规定，酸性焊条烘干的温度为75～150℃时间为1～2h。
酸性焊条由于对水分产生气孔的敏感性不大，所以烘干温度相对要低一些。
碱性焊条的烘干温度350--400℃，时间1--2小时，烘干后放在100--150℃的保温箱内，随用随取。
JB4709中有推荐保温时间和温度(非强制性标准) ,不过实际使用时最好参考焊条质保书中的温度及时间要求！碱性焊条过高的烘干温度也是不合适的：一是浪费能源；其次是当烘干温度超过500℃时，药皮中的某些成分（如CaCO3）就要发生分解，起不到应有的保护作用。
焊条烘干时的注意事项焊条烘干时应注意如下事项：1）低氢型焊条在常温下超过4h时，应重新烘干。
重复烘干次数不宜超过3次。
2）烘干焊条时，禁止将焊条突然放进高温炉内，或从高温炉中突然取出冷却，防止焊条因骤冷骤热而发生的药皮开裂现象。
3）焊条烘干时应作记录，记录上应有牌号、批号、温度、时间等内容。
4）在焊条烘干期间，应有专门负责的技术人员，负责对操作过程进行检查和核对，对每批焊条不得少于一次，并在操作记录上签名。
5）烘干焊条时，焊条不应成垛或成捆地堆放，应铺放成层状，每层焊条堆放不能太厚（一般为1～3层），避免焊条烘干时受热不均和潮气不易排除。
6）露天操作时，必须将焊条妥善保管，不允许露天存放，应在低温烘箱中恒温保存，否则次日使用前还要重新烘干。
焊条烘焙技术及安全交底

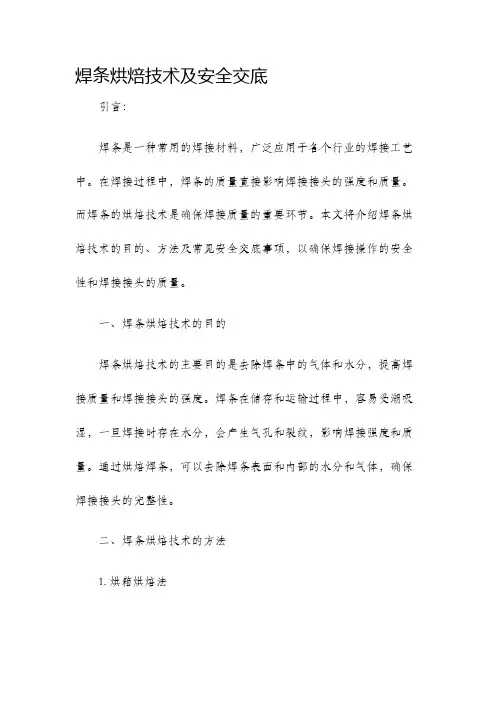

焊条烘焙技术及安全交底引言：焊条是一种常用的焊接材料，广泛应用于各个行业的焊接工艺中。
在焊接过程中，焊条的质量直接影响焊接接头的强度和质量。
而焊条的烘焙技术是确保焊接质量的重要环节。
本文将介绍焊条烘焙技术的目的、方法及常见安全交底事项，以确保焊接操作的安全性和焊接接头的质量。
一、焊条烘焙技术的目的焊条烘焙技术的主要目的是去除焊条中的气体和水分，提高焊接质量和焊接接头的强度。
焊条在储存和运输过程中，容易受潮吸湿，一旦焊接时存在水分，会产生气孔和裂纹，影响焊接强度和质量。
通过烘焙焊条，可以去除焊条表面和内部的水分和气体，确保焊接接头的完整性。
二、焊条烘焙技术的方法1. 烘箱烘焙法烘箱烘焙法是最常见也是最常用的焊条烘焙方法。
将焊条放入预热的烘箱中，一般烘焙温度控制在100-150摄氏度，时间根据焊条类型和含水量而定，通常为1-2小时。
烘焙后的焊条要放置在密闭容器中，以防止潮气再次吸湿。
2. 置换烘焙法置换烘焙法是通过烘焙机主动传热和置换焊条中的湿气。
将焊条放入置换烘焙机中，烘焙机通过加热和排气的方式，将焊条中的湿气排出，达到烘焙的效果。
烘焙温度和时间同样根据焊条类型和含水量而定。
三、焊条烘焙的安全交底事项1. 操作人员必须具备相关的安全常识，知道烘焙时的危险性和应对措施。
2. 烘焙操作必须进行室外或通风良好的场所，以确保烟雾和有害气体能够迅速排出。
3. 操作人员必须佩戴好个人防护装备，包括防护眼镜、手套和防尘口罩等。
4. 在进行焊条烘焙时，必须保持焊条与热源之间的适当距离，以防止焊条过热和引发火灾。
5. 烘焙后的焊条必须放置在专用的密闭容器中储存，并要标记清楚焊条类型和烘焙日期。
结论：焊条烘焙技术是确保焊接接头质量和焊接强度的重要环节。
通过烘焙焊条，可以去除焊条中的水分和气体，有效减少焊接中的气孔和裂纹的产生，提高焊接接头的质量。
在进行焊条烘焙操作时，必须严格遵守安全操作规程，确保操作人员的人身安全和设备的安全性。
10级材料专业综合实验考核参考题(答案)
答：常采用交流电源WSM-160型氩弧焊机。
22、实验室的等离子弧焊机属于哪种类型等离子焊机？其引弧过程是怎样进行的？
答:LH-10型等离子焊机
23、等离子弧的实现需要经过哪三个压缩，其有什么特点？
答：机械压缩效应热压缩效应磁压缩效应
II、永久性危害，这类现象一旦产生，则是不能消除的，且危害性是相当严重的，如氢气孔和冷裂纹。
28、扩散氢测量出后如何进行计算和比较？
答：
—标准状态下100g熔敷金属中的扩散氢含量。V—集气管中收集的扩散氢气量；
P0—标准大气压（760mmHg）；P—试验环境大气压；T0—标准大气的温度（273K）；
碰击法优点：可用于困难位置，污染工件轻。缺点：焊条端部情节情况限制，用力过猛，药皮易大块脱落，造成暂时性偏吹，操作不熟时易粘于工件表面。
2、焊条电弧焊的运条中的三个运动是什么、分别由什么控制？
答:直线动作焊接速度（每分钟焊接的焊缝长度）
横向摆动动作焊缝的宽度
焊条送进动作焊条熔化速度
3、焊条电弧焊单面双面成形中常采用哪几种击穿方法？各使用在什么情况下？
答：
51、全反馈磁放大器式弧焊整流器的外特性是什么？适用于那种焊接方法？
答：外特性是‘L’。熔化极脉冲电弧焊。
52、实验室的埋弧自动焊机采用哪种反馈电源？采用这种电源有什么优点？
答：MZ-1-1000型焊机，电源ZXG-1000型弧焊整流器---缓降外特性，内部反馈磁放大器式环函整流器，电流更加平稳。
31、焊条涂料的性能对电焊条的压涂过程有哪些影响？
答：
32、电焊条药皮主要由哪几种材料组成？J427焊条的粘接剂主要是什么？
焊条烘干标准
焊条烘干标准嘿，朋友们！今天咱来聊聊焊条烘干标准这事儿。
你可别小瞧了这焊条烘干，它就像是给焊条洗了个舒服的热水澡，能让它变得更厉害呢！焊条这玩意儿，就好比是咱建筑工地上的小勇士，得精神饱满、状态绝佳才能发挥大作用呀。
要是焊条没烘干好，那不就跟咱人没吃饱饭一样，干活都没劲儿了嘛！你说要是用了没烘干好的焊条去焊接，那焊缝能牢固吗？能经得起时间的考验吗？那肯定不行啊！焊条烘干可不能随随便便，得有一定的标准和要求。
这就好像咱做饭得掌握火候一样，火大了不行，火小了也不行。
温度低了，焊条里的水分没跑干净，那可不行；温度高了，说不定焊条都被烤坏了呢！所以啊，得找到那个刚刚好的温度，让焊条舒舒服服地烘干。
咱再想想，焊条烘干不就跟咱晒被子差不多嘛。
晒被子得找个好天气，把被子摊开，让阳光好好晒晒。
焊条烘干也是一样，得找个合适的烘干设备，把焊条放进去，让温度均匀地作用在焊条上。
你可不能把焊条随便扔在一边就不管了，那可烘不干呀！还有啊，烘干的时间也很重要呢！就像咱煮汤，煮的时间短了，汤还没入味；煮的时间长了，汤都煮干了。
焊条烘干也是，时间太短，水分没除净；时间太长，焊条都被折腾得没脾气了。
这可得把握好分寸，根据焊条的种类和规格来确定合适的烘干时间。
而且啊，焊条烘干之后，可不能随便乱放。
就像咱刚做好的美食，得找个干净的地方放好，不能让灰尘啊什么的弄脏了。
焊条也是，烘干后要放在干燥、干净的地方，不然又吸了水分，那不就白烘干了嘛！你说这焊条烘干标准重要不重要？那当然重要啦！这可关系到焊接的质量，关系到工程的安全呢！咱可不能马虎对待。
所以啊，朋友们，一定要重视焊条烘干标准，严格按照要求来操作。
别嫌麻烦，这可是为了保证咱的工作质量，为了让咱的工程更加牢固、可靠。
让我们一起用心对待焊条烘干这件事，让我们的焊接工作更加出色！就这么定了，咱可不能在这上面掉链子呀！。
电焊条烘干工艺
焊条烘干工艺烘干质量不仅影响着焊条的质量,而且对焊条的成品率和技术经济指标,也有重要的影响。
在实际生产中,往往由于设备故障、责任事故或烘干工艺不当等,造成大量已近成品的焊条报废,致使前功尽弃,损失严重。
为此,各焊条厂对焊条的烘干都极为重视。
一、焊条的烘干过程及其意义刚压出的焊条,药皮中含有较多的水分(一般约为4%～5%),称为湿焊条。
未经烘干的湿焊条,不仅药皮强度低、易损伤、粘联、变形、起泡等,而且从焊接冶金上讲,也满足不了焊接质量的要求。
因此,焊条必须进行烘干,烘干后才能保管和使用。
焊条的烘干,就是将湿焊条置于烘干炉中,通过加热,使药皮中的水分逐渐排除,使药皮干固、牢靠地包复在焊芯上,从而使药皮具有较高的强度和耐吸潮性,并保持焊条药皮的成形性(形状和尺寸)和完整性的过程。
在焊条烘干过程中,药皮水分的排除,是蒸发——扩散——蒸发的过程,即先是药皮表面进行水分蒸发,继而内层水分沿药皮组成物、颗粒间的间隙(毛细管),不断向表皮扩散而被蒸发。
伴随药皮内水分排除和减少,药皮组成物颗粒间互相接触而聚集,水玻璃发生缩聚和固化,增加了药皮强度和耐吸潮性,使药皮牢固地包复在焊芯周围。
水分的蒸发速度是与药皮的表面积、温度、环境湿度、气体流动速度等有关。
当温度越高,湿度越小,气体流速越大,则蒸发越快,反之则慢。
毛细管作用越强,越有利于内层水分的扩散。
水分蒸发速度应适宜,过快的蒸发速度,易使药皮表层干固,阻碍内层水分继续向外扩散,当达到一定压强时,会导致药皮开裂;若蒸发速度过慢,药皮内的水分较高,所需干燥的时间增长,有利于药皮中的铁合金与水玻璃发生反应而产生气体,会导致药皮起泡、变质。
为此,焊条药皮水分必须有一个适宜的蒸发速度,才能保证焊条的烘干效果。
焊条烘干过程,包括晾干或低温干燥和高温烘焙。
(一)焊条晾干或低温干燥将湿焊条在室温条件下,自然干燥的过程,称为晾干。
晾干时,室温一般不低于15℃,相对湿度最好为50%～55%,晾干时间,螺旋式涂粉机生产的焊条为8～18h;可根据具体条件和焊条的品种、规格酌情掌握。
不锈钢焊条烘干要求 -回复
不锈钢焊条烘干要求-回复"不锈钢焊条烘干要求"不锈钢焊条是进行不锈钢焊接的重要材料，它具有高强度、耐腐蚀、耐高温等优点。
为了保证不锈钢焊条的质量和焊接效果，需要对其进行烘干处理。
本文将从烘干的目的、方法和注意事项等方面对不锈钢焊条烘干要求进行详细阐述。
1. 烘干的目的不锈钢焊条在制造过程中会吸湿，湿焊条在焊接过程中会产生气泡和其他缺陷，降低焊接质量。
因此，烘干的目的是去除焊条中的水分，提高焊接质量和效率。
2. 烘干的方法（1）自然烘干：将不锈钢焊条放置在干燥通风的地方，让其自然蒸发水分。
这种方法适用于湿度较低的环境，但烘干时间较长。
（2）烘箱烘干：将不锈钢焊条放入专用的烘箱中，通过加热和通风的方式快速去除水分。
这种方法适用于大批量的烘干，可以快速提高烘干效率。
3. 烘干的注意事项（1）温度控制：不锈钢焊条的烘干温度一般控制在80-120之间，过高的温度会引起焊条变形或氧化，影响其使用效果。
（2）时间控制：烘干时间一般为2-4小时，具体时间根据焊条的湿度和规格而定。
烘干时间过长会造成能量浪费，过短则会无法完全去除水分。
（3）保护措施：在烘干过程中，应注意保护焊条，避免受到外界的污染和损坏。
可以使用防尘袋或密封容器进行包装。
（4）检测焊条干燥程度：可以使用烘干箱内置的湿度计或称重法来检测焊条的湿度。
湿度达到规定的标准后，表示焊条已经干燥。
4. 烘干的时间和频率不锈钢焊条的烘干时间和频率根据使用的环境和要求来确定。
一般情况下，焊条在焊接前应进行烘干，确保焊接质量。
对于一些特殊要求的焊接任务，烘干的时间和频率可以根据具体需求来调整。
总结起来，不锈钢焊条烘干的要求包括了对烘干目的、方法、注意事项和时间频率的要求。
只有在正确的烘干条件下，才能保证焊条的质量和焊接效果。
在实际应用中，需要根据具体情况来选择适宜的烘干方法和参数，以确保焊条的正确使用。
通过正确的烘干处理，不锈钢焊条能够发挥最佳的性能，提高焊接质量和效率。
(精选文档)焊条使用前的烘干与保管规定
焊条使用前的烘干与保管规定1．焊条在使用前如无特殊要求时，应进行烘干。
烘干温度和时间：焊条J427(E4315)，烘干温度380℃，烘干时间1.5小时。
存放保温箱（筒）内，随用随取。
2．低氢型焊条在常温下超过4小时时应重新烘干。
重复烘干次数不超过二次。
3．焊条烘干时，禁止将焊条突然放进高温炉内，或从高温炉中突然取出，防止焊条因骤热或骤冷而产生药皮开裂现象。
4．焊条烘干时应作记录，记录上应有牌号、批号、温度、时间等内容。
5．烘干焊条时，焊条不应成垛或成捆地放，应铺放成层状，每层堆放不能太厚（一般不超过4层），避免焊条烘干时受热不均和潮气不易排除。
6．操作隔夜时，必须将剩余焊条妥善保管，不允许露天存放，从恒温箱中取出的焊条不超过四小时，应在低温烘箱中恒温保存，否则次日使用前还要重新烘干。
7．焊条必须在干燥通风良好的室内存放，存放焊条的架子离地面高度不小于300mm，离墙壁距离不小于300mm。
8．焊条堆放时应按种类、牌号、批次、规格分类堆放。
每垛应有明确标注，避免混乱。
9．烘干房内应设置温度计、湿度计、室内温度不低于5℃，相对空气湿度低于60％。
每天上下午两次记录。
确保焊条处于干燥状态。
10．焊条烘干、发放人员要懂业务，会管理，发现焊条有质量问题时应报告项目部处理。
且要求熟悉各类焊条的一般性能和要求，定期察看焊条有无受潮、污损等情况，对各类焊条的品种、规格、选用和消耗情况应经常核对，防止焊条错放、错发、错用，造成不必要的质量事故。
11．焊工按照当日所焊焊口数领用焊条，同时必须携带焊条保温桶领用焊条。
12．二次烘焙必须做好标记，以免与一次烘焙焊条弄混。
三次不得再用，为此做好记录和标记。
13．烘干箱及焊条恒温箱上面不得有水杯和饭盒等杂物。
14．燕和园天然气使用的焊条、焊丝必须有焊接工程师检验合格章，否则不得使用。
15．及时收集焊条头和废焊条（存放在焊条房外回收空桶内）。
北京燕山华龙建筑工程有限公司保温公司二○一○年九月八日常用焊条烘干要求（注：文档可能无法思考全面，请浏览后下载，供参考。
焊接基础知识问答
焊接基础知识问答焊接基础知识问答一、基本知识1.什么叫焊接?答：两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接.2.什么叫电弧？答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象—叫电弧。
〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧。
〈2〉按电弧的状态可分为：自由电弧和压缩电弧（如等离子弧）。
〈3〉按电极材料可分为：熔化极电弧和不熔化极电弧。
3.什么叫母材？答：被焊接的金属---叫做母材。
4.什么叫熔滴？答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴---叫做熔滴。
5.什么叫熔池？答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分---叫做熔池。
6.什么叫焊缝？答：焊接后焊件中所形成的结合部分。
7.什么叫焊缝金属？答：由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。
8.什么叫保护气体？答：焊接中用于保护金属熔滴以及熔池免受外界有害气体（氢、氧、氮）侵入的气体---保护气体。
9.什么叫焊接技术？答：各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术。
10.什么叫焊接工艺？它有哪些内容？答：焊接过程中的一整套工艺程序及其技术规定。
内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。
11.什么叫CO2焊接？答：用纯度> 99.98% 的CO2做保护气体的熔化极气体保护焊—称为CO2焊。
12.什么叫MAG焊接？答：用混合气体75--95% Ar + 25--5 % CO2 ，（标准配比：80%Ar + 20%CO2 ）做保护气体的熔化极气体保护焊—称为MAG焊。
13.什么叫MIG焊接？答：〈1〉用高纯度氩气Ar≥ 99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属；〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法--称为MIG焊。
