楼面裂缝产生原因防治对策
楼房墙体裂缝的成因与解决方案
楼房墙体裂缝的成因与解决方案
《楼房墙体裂缝的成因与解决方案》
楼房墙体裂缝是指在建筑墙体中出现的裂缝，可能会给建筑结构和使用安全带来潜在危险。
裂缝的成因复杂多样，包括建筑材料问题、地基沉降、温度变化、建筑结构设计缺陷等。
解决墙体裂缝问题需要综合考虑多种因素，并采取适当的措施进行修复和加固。
造成墙体裂缝的常见成因包括：
1. 建筑材料问题：建筑材料质量不良或者施工工艺不当可能会导致墙体裂缝的出现。
例如，水泥的配比不合理、墙体砌筑时未按规范进行加固等。
2. 地基沉降：地基土质松散或者地基承载力不足会导致建筑物的沉降，从而使墙体发生裂缝。
3. 温度变化：气温的突然变化或者持续高温会导致建筑材料的膨胀和收缩，造成墙体裂缝。
4. 建筑结构设计缺陷：建筑结构设计上的缺陷，如梁柱连接处设计不当、墙体上的应力集中等，也会导致墙体裂缝的出现。
为了解决墙体裂缝问题，我们需要采取以下措施：
1. 定期检查：定期对建筑物进行检查，发现裂缝问题要及时采
取措施进行修复，避免问题恶化。
2. 墙体加固：根据裂缝的具体情况，可以采取加固措施，如在裂缝处加固钢筋或者设置局部加固材料。
3. 地基处理：对于地基沉降引起的裂缝问题，可以采取加固地基的措施，如加固地基、填土加固等方式。
4. 使用优质建筑材料：在新建或者维护建筑物时，要选择优质的建筑材料，避免因材料问题引起的裂缝问题。
综上所述，墙体裂缝问题的解决需要综合考虑多种因素，包括建筑材料、地基状况、温度变化等因素，并采取相应的措施进行修复和加固。
只有通过科学的方法和有效的措施，才能确保建筑物的使用安全和建筑质量。
建筑物楼面裂缝的原因及防范措施
一、建筑物楼面裂缝的原因及防范措施首先，预制空心板灌板缝开裂导致楼面裂缝的原因主要有以下几点：1、由于工人在灌缝过程中，没能及时清除板缝中的碎砖、木块、砂浆等残留物，灌缝时板面又干燥，这就很难使灌缝的细石膨胀混凝土与楼板牢固地粘结在一起，使混凝土与楼板之间产生裂缝；2、因板缝中埋设电线管而开裂，设计者把某些电线管设置在板缝内，使扳缝内混凝土灌不实，或者灌不进去，使此处楼面抹灰开裂；3、施工中由于工人安装楼板不用水泥砂浆找平，又不坐浆安装使楼板稳定。
当楼板受到荷载时产生移转位移，使相邻楼板之间上下错动，引起裂缝；4、由于板缝内混凝土没有达到设计强度，就过早地承受施工荷载，产生裂缝；5、板缝中混凝土在硬化过程中，随着强度增加，同时也产生收缩变形，出现裂缝，使楼面开裂。
针对上述原因，主要采取的防止措施为：（1）设计应适当增宽板缝，一般为100mm配置钢筋，在板缝底吊模，灌 c20细石膨胀混凝土，使板缝与楼板形成一个整体。
（2）设计时尽量不在板缝中设置电线管，避免板缝灌不密实。
（3）尽量使用混凝土膨胀剂，避免使甩普通混凝土，来抵抗混凝土收缩变形。
（4）认真清理板缝内残留杂物，用清水冲洗楼板，用机械振实混凝土，并及时养生。
（5）楼板安装前先用水泥砂浆找平，坐浆上楼板，避免楼板松动，相互错动使相邻板缝产生剪力。
（6）灌板缝后，不能过早加施工荷载，防止板缝内混凝土振动，降低强度。
其次，预制板支座边缘产生通长裂缝的常见原因有以下几点：1、由予预制钢筋混凝土楼板为简支板，在使用荷载作用下，楼板端将产生角位移，此角位移很容易使楼板相接处产生裂缝；2、预制钢筋混凝土楼板收缩变形，也能使楼面产生裂缝；3、在设计和施工中，楼板有时一端支承在钢筋混凝土框架梁上，另一端支承在砖墙上。
由于两种结构沉降量不同，使板端产生变形，支撑在梁上的楼面出现裂缝；4、预制楼板两端支承于两道砖墙上，由于两道砖墙沉降量不同，也会使板端产生变形；5、由于预制楼板的规格不同，在温度变化时，产生的形变不同也会使楼面产生裂缝；6、安装楼板时，不坐浆上板，使板支座松动，也会产生裂缝。
探讨当前楼面裂缝产生原因及防治措施

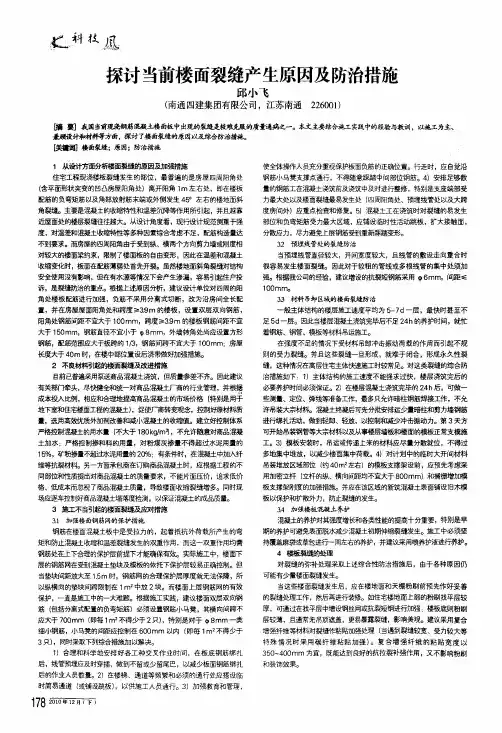

蠡，科技凰探讨当前楼面裂缝产生原因及防治措施邱小飞(南通四建集团有限公司，江苏南通226001)脯要】我国当前现菝潮筋混凝￡楼面板中出现的裂缝是较难免聩的质量通痛霞一。
泰文主要结合施工实践中的经验与教训，以施工为主、兼顾设计和材耕等方面，探讨了楼面裂缝的原因以及综合防治措施。
日蝴】楼面裂缝；原因；防治措施1从设计方面分析楼面裂缝的原因及加强措施住宅工程现浇楼板裂缝发生的部位，最普遍的是房屋四周阳角处(含平面形状突变的凹凸房屋阳角处)离开阳角1m左右处，即在楼板配筋的负弯矩筋以及角部放射筋末端或外侧发生450左右的楼地面斜角裂缝。
主要是混凝土的收缩特性和温差沉降等作用所引起，并且越靠近屋面处的楼层裂缝往往越大。
从设计角度看，现行酗十规范侧重于强度，对温羞和混凝土收缩特性等多种因素综合考虑不足，配筋构造量达不到要求。
而房屋的四周阳角由于受到纵、横两个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板的自由变形，因此在温差和混凝土收缩变化时，板面在配筋薄弱处首先开裂。
虽然楼地面斜角裂缝对结构安全使用没有影响，但在有水源等情况下会产生渗漏，容易引起住户投诉，是裂缝防治的重点。
根据上述原因分析，建议设计单位对四周的阳角处楼板配筋进行加强，负筋不采用分离式切断，改为沿房间全长配置，并在房屋屋面阳角处和跨度≥3．9m的楼板，设置双层双向钢筋，阳角处钢筋间距不宜大于1O O m m，跨度／>3．9m的楼板钢筋间距不宜大于150m m，钢筋直径不宜小于中8m m，外墙转角处尚应设置方形钢筋，配筋范围应大于板跨的1／3，钢筋间跨不宜大于100m m：房屋长度大于40m时，在楼中部位置设后浇带做好加强措施。
2不良材料引起的楼面裂缝及改进措施目前已普遍采用泵送商品混凝土浇筑，但质量参差不齐。
因此建议有关部门牵头，尽快健全和统一对商品混凝土厂商的行业管理，并根据成本投入比例，相应和合理地提高商品混凝土的市场价格(特别是用于地下室和住宅楼面工程的混凝土)，促使厂商转变观念，控制好原材料质量，选用高帮[骺外加剂改善和I减小混凝土的收缩值。
论民用建筑楼面裂缝原因及其防治
论民用建筑楼面裂缝原因及其防治
民用建筑楼面裂缝是指在建筑物的地面或楼板上出现的裂缝。
这种现象在建筑物的使用过程中非常常见，但是如果不及时处理，会对建筑物的使用安全和美观造成很大的影响。
本文将从原因和防治两个方面来探讨民用建筑楼面裂缝的问题。
一、原因
1. 建筑物自身原因：建筑物的设计、施工和使用过程中存在的缺陷，如地基不均匀、地面材料不合适、地面承重能力不足等，都会导致楼面裂缝的出现。
2. 外部环境原因：气候变化、地震、地下水位变化等外部环境因素也会对建筑物的地面造成影响，从而导致楼面裂缝的出现。
3. 使用过程中的原因：建筑物的使用过程中，如重物的移动、机械设备的震动、人员的活动等，都会对地面造成冲击和振动，从而导致楼面裂缝的出现。
二、防治
1. 加强建筑物的设计和施工：在建筑物的设计和施工过程中，应该加强对地基和地面的处理，确保地面的承重能力和稳定性，从而减少楼面裂缝的出现。
2. 定期检查和维护：建筑物的使用过程中，应该定期对地面进行检
查和维护，及时发现和处理楼面裂缝，避免裂缝扩大和加剧。
3. 选择合适的地面材料：在建筑物的地面材料选择过程中，应该选择合适的材料，如弹性好、耐磨损、抗压性强的材料，从而减少楼面裂缝的出现。
4. 加强使用管理：在建筑物的使用过程中，应该加强对地面的使用管理，如避免重物的移动、机械设备的震动、人员的活动等，从而减少楼面裂缝的出现。
民用建筑楼面裂缝的出现是由多种原因造成的，我们应该从加强建筑物的设计和施工、定期检查和维护、选择合适的地面材料、加强使用管理等方面入手，从而减少楼面裂缝的出现，确保建筑物的使用安全和美观。
浅析楼面裂缝形成原因和防治措施
浅析楼面裂缝形成原因和防治措施1楼面裂缝的原因分析楼面裂缝形式各异，出现最多的是开间墙角处的450斜裂缝，还有部分是楼板跨中的通长裂缝。
裂缝大多贯穿楼板，少部分为表层裂缝，宽度一般在0.3mm 以内，灌水可渗至下层。
楼面裂缝形成原因很多，本文将其归结为以下几种：温度裂缝、塑性裂缝、水化收缩及干躁收缩裂缝、施工裂缝。
1.1温度裂缝。
混凝土是热的不良导体，传热很慢，混凝土浇筑后，在混凝上硬化初期，水泥的水化热使混凝土内部温度升高，混凝土内外温差很大，形成温度梯度，而混凝土的线膨胀系数约为10*10-6/℃即温度每升高或降低10℃，混凝土会产生0.01%的线膨胀或收缩，即出现肉眼可见的温差收缩裂缝[1]。
裂缝宽度一般在0.5 mm左右。
1.2塑性裂缝。
塑形裂缝有塑形沉降裂缝和塑形收缩裂缝。
在新拌混凝土时，骨料颗粒悬浮在一定稠度的胶结材浆体中，由于普通混凝土的浆体密度低于骨料，因而骨料在浆体中有下沉趋势。
当下沉的固体颗粒遇到水平钢筋或受到侧面模板的摩擦阻力时，就会与周围的混凝土形成沉降差，在混凝土顶部表面形成塑性沉降裂缝[2]。
塑形收缩裂缝与混凝土的温度和湿度有关。
当施工时温度高，相对湿度低时，混凝土内部水分向表面迁移供应不上蒸发量的情况下，混凝土表面失水干缩受下面混凝土的约束，表面会出现不规则的塑性收缩裂缝。
1.3水化收缩及干躁收缩裂缝。
水泥在水化反应过程中，水化产物的绝对体积同水化前的水泥与水的体积之和相比有所减少的现象称水化收缩。
对于水胶比小于0.35的混凝土，初凝后水化收缩与自生干缩率可达0.01%-0.03%，水胶比0.2的加硅粉混凝土，2d自生干缩即高达0.05%。
因此，对于水胶比低的混凝土，应在初凝时水泥石结构未到很密实的情况下及时饱水养护，否则极易产生混凝土自内而外的自生干缩裂缝。
混凝土工程在硬化后，内部的游离水会由表及里逐渐蒸发失水，导致混凝土由表及里逐渐产生干燥收缩。
在约束条件下，当收缩变形量导致的收缩应力大于混凝土的抗拉强度时，混凝土就会出现由表及里的干燥收缩裂缝。
简述楼面混凝土出现裂缝的原因和防治措施
简述楼面混凝土出现裂缝的原因和防治措施
1.混凝土配合比设计不合理，过水或过干燥，导致收缩不均匀而产生裂缝。
2. 混凝土浇筑时震动不足，导致混凝土内部空隙较多，易于产生裂缝。
3. 地基下沉或变形，导致楼面混凝土产生应力，从而产生裂缝。
4. 施工温度和湿度不均匀，导致混凝土产生应力而产生裂缝。
防治措施：
1. 合理设计混凝土配合比，确保混凝土强度达标。
2. 采用震动器进行混凝土浇筑，减少混凝土内部空隙。
3. 加强地基处理，防止地基下沉或变形。
4. 控制施工温度和湿度，尽量使混凝土内部应力均匀。
5. 在混凝土表面覆盖防裂缝材料，减少裂缝的产生。
6. 定期检查楼面混凝土的状况，及时修补裂缝。
- 1 -。
分析楼面裂缝的原因及解决措施
分析楼面裂缝的原因及解决措施一、前言在进行楼面施工的过程中，裂缝的出现是常见的质量通病之一。
随着建筑行业竞争日见激烈，如何在施工过程中有效的控制楼面的质量，加强对裂缝质量的总体控制，是保证建筑质量的办法，也能更好的保证其工程的总体质量与社会效益。
二、建筑施工楼面裂缝的影响建筑楼面裂缝对建筑物的影响。
一般条件下，建筑施工楼面裂缝虽然不会对整个建筑物的结构安全产生决定性的影响，但是楼面裂缝的出现，会影响到建筑物的一些性能。
第一，楼面出现的贯穿性墙体裂缝，将会对建筑物的使用寿命、抵抗地震的能力产生影响，特别是对于砖混结构的建筑物来讲影响更为明显。
其次，在外墙上产生的裂缝，在裂缝非常严重的时候，可能会导致墙面出现裂缝渗漏问题，会给室内装修造成污染或者不良的影响。
再次，当楼面裂缝产生以后，特别是在温度裂缝发展到一定程度的时候，往往会导致窗口变形等问题。
第四，在建筑物的外抹灰开裂后，一方面会对建筑物的外观产生影响，另一方面会对建筑物的使用寿命产生影响，当建筑物的外抹灰进水，很容易在冬季冻胀导致抹灰层脱落。
建筑楼面裂缝的社会影响分析。
在经济和生活水平不断提升的背景下，人们对房屋施工质量的要求越来越高，人们的建筑工程质量意识也越来越高，尤其是在住房体制改革以后，个人出资购房使得人们的质量意识越来越高。
这也对房屋建筑的建设者的施工质量有了更高的要求。
因此，在建筑施工的过程中，要加大对建筑施工楼面裂缝的预防与优化。
三、裂缝的成因分析1、混凝土原材料质量和配比不过关当前，在建筑施工中，大多利用泵送混凝土浇筑楼面或构件，但是激烈竞争的市场下，各混凝土厂商用一定比例的粉煤灰掺杂，降低混凝土原材料价位的同时，也使混凝土原材料的性能受到了影响，导致混凝土的收缩率改变。
另外，与现场搅拌的混凝土相比，商品混凝土的水灰比、坍落度要大得多，收缩变形值也会增加20%～30%左右，施工后有一部分自由水会继续留在混凝土的孔隙里，受温度、湿度、风力等多种因素的影响，使楼面出现干缩裂缝。
楼面裂缝成因及防治概述
楼面裂缝成因及防治概述1、楼面产生裂缝的主要原因1.1设计方面的原因因为地基的不合理设计，沉降不均匀，导致楼房出现拉裂，钢筋混凝土的现浇板也出现了开裂;在设计时没有设置伸缩缝，引起结构体型发生突变;或者在计算现浇板的配筋时，没有考虑到板在正常使用时是因为荷载而引发挠度和裂缝宽度的验算，这些都是设计考虑不足而引起裂缝的原因。
1.2混凝土质量的原因混凝土的原材料就是水泥，水泥出现质量问题也容易产生裂缝，比如水泥出现凝结或者异常膨胀;水灰比和塌落度偏大，粉砂过量使用;骨料里面含泥量过高等原因都会引起裂缝。
1.3施工过程中的质量原因在施工过程中，因为操作不当也容易引起裂缝，比如施工方法不正确造成支座地方发生裂缝;混凝土过分振捣，模板和垫层太干燥;混凝土浇捣之后，过分对它抹干和压光，混凝土的细骨料太多浮到表面，那么，表面的体积收缩造成土板面龟裂;或者混凝土没有达到一定的强度就将模板拆除;施工后浇带时不小心导致板面裂缝等。
2、施工中应采取的主要技术措施现从施工角度进行综合分析，采取以下几项主要技术措施可防治楼面裂缝：2.1加强楼面上层钢筋网的有效保护钢筋在楼面砼板中的抗拉受力，起着抵抗外荷载所产生的弯矩和防止砼收缩和温差裂缝发生的双重作用，而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。
在实际施工中，楼面下层的钢筋网在受到砼垫块及模板的依托下保护层比较容易正确控制。
但当垫块间距放大到1.5米时，钢筋网的合理保护层厚度就无法保障，所以纵横向的垫块间距限制在1米左右。
与此相反，楼面上层钢筋网的有效保护，一直是施工中的一大较难问题。
其原因为：板的上层钢筋一般较细较软，受到人员踩踏后就立即弯曲、变形、下坠;钢筋离楼层模板的高度较大，无法受到模板的依托保护;各工种交叉作业，造成施工人员众多、行走十分频繁，无处落脚后难免被大量踩踏;上层钢筋网的钢筋小撑马设置间距过大，甚至不设（仅依靠楼面梁上部钢筋搁置和分离式配筋的拐脚支撑）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼面裂缝产生的原因防治对策
摘要：本文从施工的角度，阐述了楼面裂缝产生的原因及在施工中的防治措施。
关键词：楼面裂缝；原因；防治
目前，在钢筋混凝土民用建筑物中,现浇混凝土楼板出现变形裂缝的现象较为普遍,发现大部分裂缝表现为:表面龟裂,纵向、横向裂缝以及斜向裂缝。
已成为商品房质量纠纷、投诉的热点问题,它不仅影响使用功能,有损外观,而且破坏结构的整体,降低其刚度,
引起钢筋腐蚀,影响持久性强度和耐久性。
一、楼面裂缝的种类及其特征
(一)种类
1.结构裂缝。
虽然现浇楼板承载力均能满足设计要求，但由于预制多孔板改为现浇板后，墙体刚度相对增大，楼板刚度相对减弱。
因此在一些薄弱部位和截面突变处，往往容易产生一些结构性裂缝。
2.温差裂缝。
由于温度变化，混凝土热胀冷缩而形成的裂缝，此类裂缝一般集中在东西单元的房间以及屋面层和上部楼层的楼板。
3.收缩裂缝。
混凝土在塑性收缩、硬化收缩、碳化收缩、失水收缩过程中易形成各种收缩裂缝。
（二）特征
裂缝的位置取决于两个因素，一是约束，二是抗拉能力。
对楼
板来说，约束最大的位置在四个转角处。
因为转角处梁或墙的刚度最大，它对楼板形成的约束也最大。
同时沿外埔转角处因受外界气温影响，楼板成为收缩变形最大的部位。
一般来说，楼板内配钢筋都按平行于楼板的两条相邻边而设置，也就是说，转角处夹角平分线方向的抗拉能力最为薄弱。
故大多数板上缝都出现沿外墙转角处，而且45°斜向放射状。
二、发生裂缝的原因
（一）混凝土水灰比、塌落度过大，或使用过量粉砂，容易导致裂缝的发生
混凝土强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。
因此，水、水泥、外渗混合材料外加溶液的计量偏差，将直接影响混凝土的强度。
而采用含泥量大的粉砂配制的混凝土由于收缩大，抗拉强度低，容易因塑性收缩而产生裂缝。
泵送砼为了满足泵送条件坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，砼脱水干缩时，就会产生表面裂缝。
（二）由混凝土温度变形和收缩变形引起的裂缝。
钢筋混凝土粱、柱、墙、板等构件共处在同一个大气环境中，当环境的温度和湿度变化时，这些构件混凝土相应都会产生温度变形和收缩变形。
由于体型上的差异，楼板的体积与表面积的比值较小，在水平方向上楼板的收缩变形一般均超前于(或大于)梁、柱、墙，使楼板内出现拉应力，梁内呈压应力。
另一方面是外纵墙与山墙在外界气温的影响下，经历热涨和冷缩的反复作用，它们的温差合力对房间沿外
墙角部楼板将产生较大的主拉应力。
以上两个作用力的叠加，对楼板形成最不利状态，当楼板内拉应力超过了混凝土的抗拉强度，并且楼板变形大于配筋后混凝土的极限拉伸的时候，楼板内就会产生裂缝。
（三）混凝土施工中过分振捣，模板、垫层过于干燥
混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。
而模板、垫层在浇筑混凝土之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。
混凝土浇捣后过分抹干压光和养护不当。
过度的抹平压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生产碳酸钙，引起表面体积碳水化收缩，导致混凝土扳表面龟裂，而养护不当也是造成现浇混凝土板裂缝的主要原因。
过早养护会影响混凝土的胶结能力。
而过迟养护，受风水日晒，混凝土板表面游离水分蒸发过快，水泥缺乏必要的水化水，而产生急剧的体积收缩，由于此时的混凝土强度比较低，不能抵抗这种应力而产生开裂。
特别是夏、冬两季，因昼夜温差大，养护不当最易产生温差裂缝。
（四）楼板的弹性变形及支座处的负弯矩
施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。
这些因素都可直接造成混凝土楼板的弹
性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。
施工中不注意钢筋的保护，把楼面负筋踩弯等，将会造成支座的负弯矩，导致板面出现裂缝。
此外，大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。
三、施工中应采取的技术措施
（一）加强楼面上层钢筋网的保护
钢筋在楼面混凝土板中的抗拉受力起着抵抗外荷载所产生的弯矩和防止混凝土收缩和温差裂缝发生的双重作用，而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。
板的下层钢筋一般较细。
受到施工人员踩踏后就立即弯曲、变形、下坠；钢筋离楼层模板的高度较大，无法受到模板的依托保护；而在施工过程中，各工种交叉作业，上面又有大量人员走动、踩踏，这就造成了上层钢筋容易弯曲、变形。
在施工过程中具体措施如下：
1.楼面双层双向钢筋必须设置钢筋小撑马，其纵横向间距不应大于600 nifn(即每平方米不得少于3只)，特别是对于细小的钢筋，这样才能起到较好的效果。
2.尽可能合理地安排好各个工种交叉作业时间，在绑扎完板底钢筋后，线管预埋和模板收头应及时穿插并争取全面完成，以有效减少板面钢筋绑扎后的作业人员数量；同时对施工人员加强教育和管理，使他们充分认识到保护板面钢筋的重要性，必须行走时，尽量沿钢筋小马撑支撑点通行。
3.在混凝土浇筑时对裂缝易发生部位和负弯矩筋受力最大区域
应铺设临时性活动跳板，扩大接触面，尽量避免上层钢筋受到重新踩踏变形。
混凝土浇筑时安排足够数量的钢筋工进行护筋，确保钢筋位置正确。
4.在楼梯、施工缝等频繁通行处应搭设临时的简易通道．以供施工人员通行。
（二）预埋线管处的裂缝防治
预埋线管的集中处是截面混凝土受到较多消弱，从而引起应力集中容易导致裂缝发生的部位。
尤其是当预埋管线的直径较大，开间宽度也较大，并且线管的敷设走向又垂直于混凝士的收缩方向时，就很容易发生裂缝。
所以可以采用：1)增设垂直于线管的短钢筋网加强，中6一中8．间距≤150mm，两端的锚固长度应不小于300 f~11ti。
2)线管在敷设时应尽量避免立体交叉穿越，交叉处可以采用线盒。
并且当线管数量很多时，宜按预留孔洞构造要求在四周增设上下各20 12的井字形抗裂构造钢筋。
（三）材料吊卸区域的楼面裂缝防治
由于目前在实际施工中存在着质量和工期之间的较大矛盾，楼层施工速度过快，因此当楼层混凝土浇筑完毕后不足24 h的时间，上面就已经开始进行钢筋绑扎、材料吊运等工作。
这就使大开间的楼面非常容易在强度不足的情况下而引起受力裂缝，而且这种裂缝一旦形成就是永久裂缝。
对于这类裂缝的防治措施可以采用以下方法：
1.施工速度方面不能过快，楼层混凝土浇筑完后的必要养护一
定要保证(不宜小于24 h)．以确保楼面混凝土获得最起码的养护时间。
2.在楼面混凝土浇筑完2 h～4 h之内，尽量避免吊卸较重的大宗材料和大量人员进行钢筋绑扎施工，并且在吊运少量的材料时做到轻卸、轻放。
两三天以后方可进行正常支模等施工。
在模板安装时，不得将材料集中堆放，应做到分散就位．以减少楼面集中荷载。
3.对于大开间的楼面应在模板支撑架搭设前就预先采用加密立杆以增加刚度，减少变形来加强该区域的抗冲击振动荷载，并在已浇筑的楼面上铺设木模以扩散压力，进一步防止裂缝发生。
（四）加强模板体系的质量要求
模板质量的好坏直接影响砼的表面质量，施工中由于模板的缘故也易导致楼面裂缝，施工中可采取如下措施：1)选择有足够刚度的模板支撑体系，不得随意改变技术人员确定的施工方案，避免模板变形、支撑下沉。
模板接缝应严密，严禁模板漏浆。
2)由于施工速度快，而施工单位又不愿意过多的在模板上投入，这就造成模板周转不足、顶板支撑过早拆模。
施工中要严格执行拆模申请单制度，只有在同条件养护试块台格的情况下才允许拆模。
（五）混凝土浇筑质量的管理
混凝土浇筑的质量不仅影响混凝土的强度，还易造成表面裂缝，所以混凝土中严禁私自加水，造成混凝土和易性差。
混凝土浇筑速度不宜太快、导致内部振捣不足。
混凝土表面搓平要得当，合理掌握搓平时问和遍数，搓平不宜少于2遍。
