楼面裂缝产生的原因及防治措施
4、混凝土现浇楼面裂缝的原因和防治措施
混凝土现浇楼面裂缝的原因和防治措施一、前言地震过后，灾后重建的过程中，钢筋混凝土结构或构件出现裂缝，已成为了一种质量通病，特别是现浇楼板出现裂缝的情况更为普遍，裂缝有的会破坏结构整体性，降低构件刚度，影响结构承载力，有的虽对承载能力无多大影响，但会引起钢筋锈蚀，降低耐久性，或发生渗漏，影响使用，尤其是在住宅建筑中，现浇梁、板或剪力墙出现的裂缝会给居民造成不安全感，而且裂缝不仅会影响抗渗效果，也易造成水分侵蚀钢筋，影响使用耐久性。
楼面结构出现裂缝原因复杂，有材料、温度变化等原因，也有设计、施工、使用等方面的问题；而楼面沿板内预埋管线出现的裂缝尚未引起工程人员足够重视。
分析裂缝的成因，利于有目的进行裂缝控制。
二、裂缝发生的形式及规律从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角1米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝；沿预埋管线表面发生的裂缝多垂直于房屋长边呈直线形状而且板面积越大，裂缝出现几率越大；南面房间楼面裂缝比北面房间楼面裂缝多。
三、裂缝的成因分析裂缝的形成有外荷载、结构计算模型差异、材料的收缩（主要为的混凝土收缩、温度变形）等原因造成。
从技术角度来分析，有设计、施工、材料等方面问题，有如下几个方面：1、从设计方面看⑴楼板刚度不足：部分楼板设计板厚不够，楼板跨高比偏大，其刚度较小对裂缝控制很不利。
此外设计按多跨连续板进行配筋计算，侧重于满足结构安全，较少考虑混凝土收缩特性和温度变形等多种因素。
⑵楼板配筋设计考虑不周：受力钢筋采用三级钢，且间距比较大；设计在支座处按常规配设负筋，在中部板面不配钢筋，当板面出现温度变形和混凝土收缩，因无构造钢筋约束，板面即出现裂缝。
⑶楼板内布线欠合理：由于公用专业施工图由各专业设计，实际施工中出现水电管交叉叠放，或由于设计考虑管内容线面积，部分预埋管径三D25；且设计管线位置在楼板跨中，即在单层双向配筋处，楼板有效截面受到很大程度（15%-40%）削弱，成为楼板最易开裂的部位；当楼板收缩应力大于混凝土极限抗拉强度时，即出现沿管线表面呈直线状的裂缝。
论民用建筑楼面裂缝原因及其防治
论民用建筑楼面裂缝原因及其防治
民用建筑楼面裂缝是指在建筑物的地面或楼板上出现的裂缝。
这种现象在建筑物的使用过程中非常常见，但是如果不及时处理，会对建筑物的使用安全和美观造成很大的影响。
本文将从原因和防治两个方面来探讨民用建筑楼面裂缝的问题。
一、原因
1. 建筑物自身原因：建筑物的设计、施工和使用过程中存在的缺陷，如地基不均匀、地面材料不合适、地面承重能力不足等，都会导致楼面裂缝的出现。
2. 外部环境原因：气候变化、地震、地下水位变化等外部环境因素也会对建筑物的地面造成影响，从而导致楼面裂缝的出现。
3. 使用过程中的原因：建筑物的使用过程中，如重物的移动、机械设备的震动、人员的活动等，都会对地面造成冲击和振动，从而导致楼面裂缝的出现。
二、防治
1. 加强建筑物的设计和施工：在建筑物的设计和施工过程中，应该加强对地基和地面的处理，确保地面的承重能力和稳定性，从而减少楼面裂缝的出现。
2. 定期检查和维护：建筑物的使用过程中，应该定期对地面进行检
查和维护，及时发现和处理楼面裂缝，避免裂缝扩大和加剧。
3. 选择合适的地面材料：在建筑物的地面材料选择过程中，应该选择合适的材料，如弹性好、耐磨损、抗压性强的材料，从而减少楼面裂缝的出现。
4. 加强使用管理：在建筑物的使用过程中，应该加强对地面的使用管理，如避免重物的移动、机械设备的震动、人员的活动等，从而减少楼面裂缝的出现。
民用建筑楼面裂缝的出现是由多种原因造成的，我们应该从加强建筑物的设计和施工、定期检查和维护、选择合适的地面材料、加强使用管理等方面入手，从而减少楼面裂缝的出现，确保建筑物的使用安全和美观。
民用建筑楼面裂缝原因及其防治措施

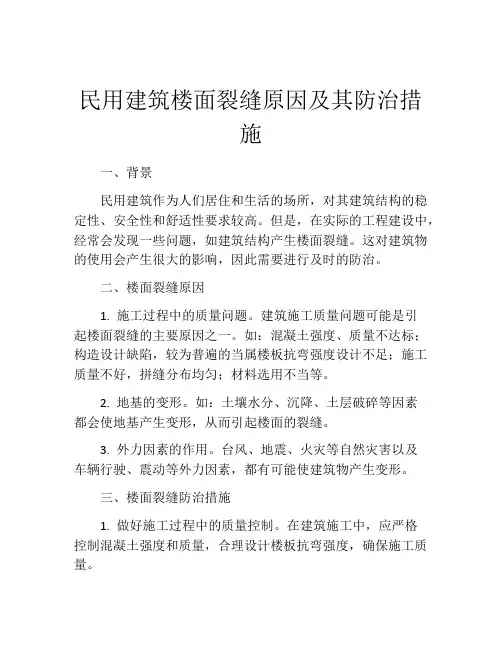

民用建筑楼面裂缝原因及其防治措施一、背景民用建筑作为人们居住和生活的场所，对其建筑结构的稳定性、安全性和舒适性要求较高。
但是，在实际的工程建设中，经常会发现一些问题，如建筑结构产生楼面裂缝。
这对建筑物的使用会产生很大的影响，因此需要进行及时的防治。
二、楼面裂缝原因1. 施工过程中的质量问题。
建筑施工质量问题可能是引起楼面裂缝的主要原因之一。
如：混凝土强度、质量不达标；构造设计缺陷，较为普遍的当属楼板抗弯强度设计不足；施工质量不好，拼缝分布均匀；材料选用不当等。
2. 地基的变形。
如：土壤水分、沉降、土层破碎等因素都会使地基产生变形，从而引起楼面的裂缝。
3. 外力因素的作用。
台风、地震、火灾等自然灾害以及车辆行驶、震动等外力因素，都有可能使建筑物产生变形。
三、楼面裂缝防治措施1. 做好施工过程中的质量控制。
在建筑施工中，应严格控制混凝土强度和质量，合理设计楼板抗弯强度，确保施工质量。
2. 做好地基处理。
地基处理是解决楼面裂缝的基础，在施工前应进行地基测量，选择合适的地基处理方法。
例如，进行填土加固，采取地下水位调节等方法。
3. 选择合适的建筑材料。
在建筑选材中应选择性能良好的材料，保证产品质量，避免因材料问题引起构造变形。
4. 做好楼面裂缝的修补和加强。
楼面裂缝的修补和加强是解决楼面裂缝问题的有效方法，可以采取补树脂、加固加筋等方式。
5. 建筑定期检测和维护。
在使用过程中，应对建筑物进行定期的检测和维护，及时发现并处理问题。
四、结论在民用建筑工程中，楼面裂缝是常见问题，其产生原因可能是多种因素的综合作用。
为了防治楼面裂缝，我们需要从施工质量、地基处理、建筑材料、加强修补以及定期检测等方面进行综合治理，确保建筑物的结构稳定和使用安全。
浅析楼面裂缝形成原因和防治措施
浅析楼面裂缝形成原因和防治措施1楼面裂缝的原因分析楼面裂缝形式各异，出现最多的是开间墙角处的450斜裂缝，还有部分是楼板跨中的通长裂缝。
裂缝大多贯穿楼板，少部分为表层裂缝，宽度一般在0.3mm 以内，灌水可渗至下层。
楼面裂缝形成原因很多，本文将其归结为以下几种：温度裂缝、塑性裂缝、水化收缩及干躁收缩裂缝、施工裂缝。
1.1温度裂缝。
混凝土是热的不良导体，传热很慢，混凝土浇筑后，在混凝上硬化初期，水泥的水化热使混凝土内部温度升高，混凝土内外温差很大，形成温度梯度，而混凝土的线膨胀系数约为10*10-6/℃即温度每升高或降低10℃，混凝土会产生0.01%的线膨胀或收缩，即出现肉眼可见的温差收缩裂缝[1]。
裂缝宽度一般在0.5 mm左右。
1.2塑性裂缝。
塑形裂缝有塑形沉降裂缝和塑形收缩裂缝。
在新拌混凝土时，骨料颗粒悬浮在一定稠度的胶结材浆体中，由于普通混凝土的浆体密度低于骨料，因而骨料在浆体中有下沉趋势。
当下沉的固体颗粒遇到水平钢筋或受到侧面模板的摩擦阻力时，就会与周围的混凝土形成沉降差，在混凝土顶部表面形成塑性沉降裂缝[2]。
塑形收缩裂缝与混凝土的温度和湿度有关。
当施工时温度高，相对湿度低时，混凝土内部水分向表面迁移供应不上蒸发量的情况下，混凝土表面失水干缩受下面混凝土的约束，表面会出现不规则的塑性收缩裂缝。
1.3水化收缩及干躁收缩裂缝。
水泥在水化反应过程中，水化产物的绝对体积同水化前的水泥与水的体积之和相比有所减少的现象称水化收缩。
对于水胶比小于0.35的混凝土，初凝后水化收缩与自生干缩率可达0.01%-0.03%，水胶比0.2的加硅粉混凝土，2d自生干缩即高达0.05%。
因此，对于水胶比低的混凝土，应在初凝时水泥石结构未到很密实的情况下及时饱水养护，否则极易产生混凝土自内而外的自生干缩裂缝。
混凝土工程在硬化后，内部的游离水会由表及里逐渐蒸发失水，导致混凝土由表及里逐渐产生干燥收缩。
在约束条件下，当收缩变形量导致的收缩应力大于混凝土的抗拉强度时，混凝土就会出现由表及里的干燥收缩裂缝。
分析楼面裂缝原因及防治措施楼面裂缝原因
分析楼面裂缝原因及防治措施楼面裂缝原因1引言当前常见存在的房屋裂缝问题，已引起有关单位及各级领导的高度重视。
但也发现，有些单位的施工、竣工资料不齐全，对产生裂缝原因的分析以及对裂缝房屋的处理带来困难。
总之，裂缝产生的原因是比拟复杂的，要想准确地判断裂缝产生的原因，还需要做大量而细致的调查取证工作；所采取的技术措施，还有待于在今后的工程实践中进一步改良和完善。
2裂缝产生原因与防治措施2.1设计中的重点加强部位从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处(含平面形状突变的凹口房屋阳角处)的房间在离开阳角1米左右，即在楼板的别离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝，此通病在现浇楼板的任何一种类型的建筑中都普遍存在。
其原因主要是砼的收缩特性和温差双重作用所引起的，并且越靠近屋面处的楼层裂缝往往越大。
从设计角度看，现行设计标准侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求，而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和砼收缩变化时，板面在配筋薄弱处(即在别离式配筋的负弯矩筋和放射筋的未端结束处1首先开裂。
产生45度左右的斜角裂缝，虽然楼地面斜角裂缝对结构平安使用没有影响，但在有水源等特殊情况下会发生渗漏缺陷溶易引起住户投诉，是裂缝防治的重点。
2.2商品砼的性能改善目前已普遍采用泵送商品砼进行浇筑，但受剧烈的市场竞争，导致各商品砼厂商以采用大粉煤灰掺量，低价位、低性能的砼处掺剂，以及细度模数低、含泥量较高的中细砂作为降低价格和本钱的主要竞争手段，因此建议有关部门牵头，尽快健全和统一对商品砼厂商的行业管理，并根据本钱投入比例，相应和合理地提高商品砼的市场价格(特别是用于地下室和住宅楼面工程的砼)，促使商品砼厂商转变观念，控制好原材料质量，选用高效优质砼外掺剂，改善和减小混凝土的收缩值，建立好控制体系(即按技术导那么中第二条执行)，是一项改善商品砼质量和性能的根本性工作。
浅谈楼面裂缝的形成原因与防治措施
浅谈楼面裂缝的形成原因与防治措施摘要：通过工程实践和理论分析，查阅相关混凝土方面的专著，对混凝土产生裂缝的现象，从理论、材料、施工等方面探究原因，并提出相应的防控措施。
关键词：混凝土；裂缝；原因；防控混凝土是现代工程建设中广泛应用的建筑材料，它承载力大，性能优良，在建筑工程中占有重要地位。
然而尽管我们在施工过程中采取各种措施，但仍然会出现不同形式、不同程度的裂缝。
可以说，混凝土裂缝是目前建筑工程中较难克服的质量通病，病情绝大多数发生于施工阶段，特别是住宅工程楼面出现裂缝，由于用水渗漏而损坏装修，往往会引起投诉、纠纷及索赔要求。
所以混凝土裂缝问题必须加以控制。
一、混凝土裂缝的分类钢筋混凝土构件基本上都是带缝工作的，混凝土裂缝的原因复杂多变，一般可分为无害裂缝和有害裂缝两大类。
无害裂缝是指肉眼看不到的、砼内部固有的一种裂缝，它是不连贯的。
宽度一般在0.005mm以下，一般视为无害。
有害裂缝在使用荷载或外界物理及化学因素作用下，不断产生和发展引起砼碳化、保护层剥落及钢筋锈蚀，使钢筋砼强度和刚度受到削弱，耐久性降低，严重时甚至发生垮塌事故，危害结构的正常使用。
二、楼面裂缝通常产生的部位1、房屋四周阳台处的房间在离开阳角1米左右，即在楼板配置筋的负弯矩筋以及角部放射筋末端或外侧发生45度左右的楼地面斜角裂缝。
2、预埋线管及线管集中处。
3、施工中周转材料较集中和较频繁的吊装卸料堆放区域。
三、混凝土裂缝形成的原因混凝土产生裂缝有多种原因，主要是温度和湿度的变化，混凝土配合比及原材料不当、施工操作不规范等原因。
1、混凝土自身温度和湿度变化的原因混凝土具有热胀冷缩的性质，混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。
后期在降温过程中，由于受到基础或老混凝土的约束，又会在混凝土内部出现拉应力。
气温的降低也会在混凝土表面引起很大的拉应力。
当这些拉应力超出混凝土的抗裂能力时，即会出现裂缝。
另外许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化。
混凝土梁板裂缝原因分析及预防措施
在建筑施工中常常发现，全现浇钢筋混凝土楼屋面板的裂缝是工程施工中较难克服的质量通病之一，特别是工程梁板的裂缝发生后，易渗水，影响结构安全，往往会引起投诉、纠纷以及索赔要求等。
如何从设计、材料、施工三大方面提出改进和防治措施，总结实践中的经验和教训，以施工为主、兼顾设计和材料原因，分析楼面裂缝的综合性防治及具体措施。
1 设计原因引起的裂缝设计方面的原因是:数据提供不准确、计算错误，受力钢筋截面偏小或板偏薄，混凝土等级偏低，节点不合理，截面不够，梁的跨度过大、高度偏小，未充分按温差和混凝土收缩特性等多种因素做综合考虑，致使配筋偏小偏少，结构构件断面突变或因开洞、留槽引起应力集中，构造处理不当，伸缩缝设置不合理或未设置，顶层屋面板的温度应力过大又无可靠的措施，现浇主梁在搁次梁处如没有设附加箍筋，或附加吊筋以及各种结构缝设置不当，设计时对施工恒荷载和活荷载及装饰材料荷载考虑不足等因素均容易导致混凝土开裂。
2 施工原因引起的裂缝2.1 材料质量水泥、砂、石等质量不符合规定的要求，特别是砂石含泥量超标，降低混凝土梁板的标号，造成裂缝。
2.2 施工工艺（1）采用的商品混凝土水灰比较大，商品混凝土厂商以采用大粉煤灰掺量。
混凝土的搅拌、运输、浇捣、振实各道工序中的任何缺陷和疏漏，都可能是裂缝产生的直接或间接原因。
（2）现浇板中预埋管线较多较粗，管线敷设重叠，管线放于下层板筋底，减少保护层厚度，造成裂缝。
（3）施工中人为踩踏钢筋，造成正负受力钢筋之间的有效高度不够，影响抗拉强度，产生贯穿裂缝。
钢筋保护层厚薄不均匀，不论过大过小，钢筋位移都会影响钢筋的正常受力，产生裂缝。
（4）模板刚度强度不足、构造不当、支撑刚度不足、支撑的地基下沉等都可能造成混凝土开裂。
施工中抢工期，混凝土梁板拆模过早，提前超载堆荷，也可能导致出现裂缝。
（5）大体积混凝土施工时，未采取可靠的质量保证措施，水泥在水化及硬化过程中，散发大量热量，使混凝土内外部产生温差，超过一定值时，因混凝土的收缩不一致而产生裂缝。
楼板裂缝成因及防治措施
楼板裂缝成因及防治措施常见原因：1.结构性裂缝：顶板支撑体系刚度不足，立杆顶部自由端过长；2.结构性裂缝：赶工造成楼板上料过早，冲击荷载会产生结构性裂缝；3.结构性裂缝：沿楼板预留洞口的劈裂裂缝；4.结构性裂缝：冬施期间混凝土保温措施不到位，楼板受冻后堆载；5.非结构性裂缝：顶板木模采用废机油作脱模剂，容易污染顶板钢筋，减小混凝土对钢筋的握裹力；6.非结构性裂缝：机电管线预埋在顶板集中平行布置；7.非结构性裂缝：混凝土养护不到位，塑料布覆盖过早揭开且浇水时间不足，导致表面水分快速蒸发产生干缩裂缝；8.非结构性裂缝：混凝土浇筑过程中有加水现象；9.非结构性裂缝：终凝前未进行二次抹面或不到位；10.非结构性裂缝：混凝土浇筑过程中未铺设临时性活动跳板。
其他可能原因：1.预拌混凝土中原材料不合格，如水泥安定性不符合要求；2.水灰比过大；3.混凝土浇筑前发生离析现象；4.混凝土保护层控制不当；5.后浇带处未设置独立支撑体系，先拆后回顶，造成局部贯通裂缝。
预防措施：1.模板支撑系统必须经过计算，除满足强度要求外，还必须有足够的刚度和稳定性。
将顶板支撑立杆上部自由端长度控制在400mm以内；对于层高超过5米的模板支撑体系必须按照规范要求增加水平及竖向剪刀撑，增加架体整体稳定性。
2.现浇板养护期间，当混凝土强度小于1.2Mpa时，不得进行后续施工。
当混凝土强度小于10Mpa时，不宜在现浇板上吊运、堆放重物。
吊运、堆放重物时，应采取有效措施，减轻冲击；3.楼板预留洞口四周考虑洞口加筋；4.冬季施工加强混凝土保温养护措施，根据现场抗冻临界试块确定撤除保温时间，同时避免上料过早；5.顶板木模应采用水性脱模剂；6.楼板内埋置管线时，管线必须布置在上下钢筋网片之间，且不宜立体交叉穿越，确需立体交叉的，不应超过二层管线。
线管在敷设时交叉布线处可采用线盒，同时在多根线管的集散处宜采用放射形分布，尽量避免紧密平行排列，以确保线管底部的混凝土浇筑顺利且振捣密实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼面裂缝产生的原因及防治措施
【摘要】随着建筑业的发展，现浇钢筋混凝土楼板（盖）非常普遍，但在实际施工中又出现了一个质量通病问题——那就是裂缝问题，现浇钢筋混凝土楼面板的裂缝，是目前较难克服的质量通病之一。
【关键词】现浇钢筋混凝土；楼板；裂缝；原理；控制
0.引言目前高层住宅楼工程中现浇混凝土楼板出现裂缝的现象已比较常见，特别是全现浇钢筋混凝土楼板的裂缝，是目前较难克服的质量通病之一。
住宅工程楼面出现裂缝，往往会引起投诉、纠纷以及索赔要求等。
根据近几年我公司在工程中遇到的实际情况和查阅相关资料，对现浇混凝土楼板常见裂缝的产生原因和预防处理措施提出以下几点建议。
1.现浇混凝土楼板裂缝形成特征1.1纵横向比例大于1：3.5的高层住宅楼在靠近端部大转角处的现浇楼板，会发生与转交处成45°夹角的条形裂缝，多数是沿楼板厚度贯穿性的裂缝。
1.2在高层住宅楼现浇楼板内预埋塑料电线管方向的板面上部有通长裂缝。
1.3在现浇楼板后浇带界面上，也可能发生沿楼板厚度的贯穿性裂缝。
1.4产生在板角处的裂缝，其走向与板的对角线相垂直。
1.5温度及混凝土收缩作用，往往也使一些板块在长边或短边方向跨中产生一些贯穿性裂缝。
2.楼板产生裂缝的原因2.1材料方面的因素2.1.1水泥品种。
因水泥具有快硬、高强、水化热大的特点，水泥的选择是关系到收缩问题的关键。
水泥的收缩值通常取决于C3A、SO3、石膏的含量、碱含量及水泥细度等。
而且，随着砼强度等级提高、单位体积水泥用量的增加，所产生的水化热也越高，混凝土的收缩变形也越大。
而板的四周由于受到支座的约束，不能自由伸展，就会引起现浇板的开裂。
2.1.2砂粒过细，砂的含泥量超过标准，不仅降低强度，也会使混凝土产生裂缝，这是因为泥的膨胀性大于水泥膨胀性的缘故。
2.2施工方面的因素 2.2.1配筋、楼板厚度、施工工艺不合标准。
部分施工单位在施工中，未能按照设计要求及有关规范进行施工，钢筋安放位置不正确、钢筋间距偏大、楼板浇筑时厚度控制不符合设计要求、浇筑震捣不密实等原因也容易导致楼板产生裂缝。
2.2.2施工时模板的处理。
模板施工因素对产生的影响主要是由于以下几方面产生的：a.由于楼板模板支撑刚度不够，梁板支撑刚度差异或模板挠度过大，造成模板支撑下沉变形过大；b.如果模板支撑的稳定性不够，在施工期间过度震动使支撑刚度变异部位出现多次瞬间相对位移，这样也会引起楼板的裂缝；c.拆模过早，在混凝土没有完全硬化的时候就进行拆模板，混凝土硬化前过早承载或受到振动，很容易产生裂缝。
2.2.3钢筋保护层偏大。
施工人员在钢筋上踩踏，致使板面负筋下沉混凝土保护层变厚，引起板面开裂。
2.2.4保护措施不到位。
混凝土浇注后，没有按规定的要求进行养护，导致楼板收缩开裂。
a.养护不及时，使混凝土养护初期过早脱水，使混凝土出现干缩。
b.混凝土养护初期受冻。
c.楼板施工完成后，混凝土终凝初期，施工机具和材料集中，或过早进人下道工序施工，造成较大施工荷载和震动，使其产生裂缝。
2.3设计方面的因素2.
3.1建筑平面收缩裂
缝往往出现在收缩应力集中的薄弱截面上，在建筑设计中，一般只注重建筑功能而忽视建筑结构问题。
2.3.2楼板配筋板配筋间距偏大，特别是板面抵抗负弯矩的钢筋未通长设置，致使在靠近板边缘处沿负弯矩筋端部出现裂缝。
而在房屋角部的板角处，双向板由于收缩是双向的，由于没有配置足够的构造钢筋，因此产生45°斜裂缝。
2.3.3楼板厚度钢筋混凝土构件的受力是由钢筋与混凝土共同承担的，现浇混凝土楼板过薄，板的刚度势必降低，受拉钢筋和受压混凝土应力增大，板因此开裂。
2.3.4楼板中暗埋PVC管由于楼板较薄，因此在埋有PVC管线处楼板截面削弱很大，而楼板跨中部位一般只有一层下部钢筋，容易出现顺着PVC 管线走向的裂缝。
3.楼板裂缝产生的危害混凝土是多组分复合材料，在温度和湿度变化的条件下，硬化并产生体积变形。
由于各种材料变形不一致，互相约束而产生初始应力，造成骨料与水泥粘结面或水泥本身之间出现肉眼看不见的微细裂缝，我们一般称微裂。
这种微细裂缝的分布是不规则的，互不连贯，但在荷载作用下或进一步产生温度变化，养护不到位失水干缩的情况下，裂缝开始扩展，并逐渐互相连通，从而出现较大的肉眼可见裂缝，成为宏观裂缝，严重的形成楼板上下贯通缝，这就成为有害裂缝。
这样的裂缝将对结构的承载力，防火性、抗渗性、抗钢筋锈蚀性、抗化学侵蚀性等耐久性能产生严重的危害。
3.1影响结构承载力和使用安全性对于受弯构件的楼板，尽管受弯区允许有宽度在一定范围内的裂缝存在，但是裂缝对结构承载力的影响是不可忽视的，尤其是一些使用者在装修时又给地面增加了很多设计者没有考虑的荷载时。
3.2影响结构的防水性楼板产生裂缝，除了影响结构安全性外，对使用者所带来的最直接的问题是渗漏水的危害，尤其是在没有做防水的房间表现突出。
3.3严重影响结构的耐久性和使用寿命化学侵蚀、冻融循环、碳化、钢筋锈蚀、碱集料反应等，都会对混凝土结构体产生破坏作用。
这些破坏作用的发生或进行的快慢，除了受混凝土自身材料性质的影响外，裂缝就是一个重要的影响因素。
一般从结构拆模到装修完成，要经过2—3个月的时间，有的大型工程还要跨年施工。
这时空气中的CO2、SO2气体及雨水等就会顺着裂缝进入混凝土内部，促成钢筋锈蚀的加快；碱集料反应及碳化速度的加快进行；从而引起耐久性的下降和缩短建筑物的使用寿命。
4.楼板混凝土的裂缝处理措施对产生的裂缝要全面分析，仔细研究产生裂缝的原因，裂缝是否已经稳定，是否仍处于发展状态，并做好检查记录。
针对混凝土裂缝的分析，有多种处理措施。
4.1表面处理法表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的缝及不再活动的缝。
常用材料有环氧树脂类等。
进行裂缝处理时混凝土表面应坚实、清洁，有的表面根据材料要求还要求干燥。
4.2填充法用修补材料直接填充裂缝，一般用来修补较宽的裂缝（>0.3mm），这种方法操作简单，而且费用低。
对于宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开Ｖ型槽，然后作填充处理。
4.3灌浆法此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。
灌浆材料常用的有环氧树脂类、甲基丙烯酸甲酯等。
其中环氧类材料来源广，施工较方便，建筑工程中应用较广；甲基丙烯酸甲酯粘度低，可灌性好，扩散能力强，不少工程用来修补缝宽≥0.05mm的裂缝，补强和防渗效果良好。
5.结束语微裂缝在混凝土构件中是不可避免的，施工中应尽可能采取有效的技术措施控制裂缝，避免有害裂缝的出现，以确保工程质量。
从原材料、配合比、混凝土的开盘鉴定、混凝土的拌制和运输，入模振捣、施工缝及后浇带的处理、养护等，每一个环节都会影响混凝土的质量。
因此，施工单位要提高认识，加强管理，控制好工序的质量，并与设计单位及时沟通，共同确保工程的质量。
【参考文献】
［１］GB50204－92，混凝土结构施工及验收规范[S].
［２］任光瑞.某住宅楼裂缝分析及处理意见[J].混凝土，2001（12）36－38.
［３］GB50010-2002，混凝土结构设计规范.中国建筑工业出版社，2002.。
