定位原理及相应设计原则简介
典型定位机构
4.V型块 用于圆柱形外表面工件的定位.
实际应用中也用圆弧面来取代,以減 小对工件的压伤.
当V型块夹角a=90°时 H=h+0.707D-0.5B 当a=120°时 H=h+0.578D-0.289B
D
B
hH
典型定位机构
5.锥形销 用于工件圆孔大小有变动,但要
定位原理及相应设计原则简介
报告纲要
基本原理----------------3 基本定位元素------------4 定位面的设计要求--------5 线定位的设计要求--------6 点定位的设计要求--------7 典型定位系统------------8 注意事项----------------12
点的设计要求
点的构成 实际的应用中以圆弧的顶
点或极小的平面来代替点定位
点的设计要点 1.定位元素与工件的接触面积
心量小 2.注意磨损带来的影响.
典型定位机构
1.支板和平顶支承 用于支承工件上已加工过
的定位面工件的定位支承
2.圆顶支承和锯齿面支承. 用于支承工件上未加工的
定位面
典型定位机构
3.定位销 1> 用于以圆孔定位来安装工件 2> 利用两个定位圆销的外圆弧面
z
2.线定位
一根直线可以限制一个方向的移动
X
y
和一个方向的旋转,通常作向的移动,一 般作为空间定位的第三基准
面的设计要求
面的构成 1.三点组成一个平面 2.两根平行的直线构成一个平面
实际应用中通常由若干个点或小平面 共同构成一个大的定位平面
中间逃料
设计要点
基本原理
自由度概念
z
空间物体共有6个自由度
x , y , z , x-rotate, y-rotate, z-rotate
x
六点定位原则
y
定位系统的功能就是限制工件的一个或数个 自由度,以达到安裝或加工的位置要求
定位元素介绍
1.面定位
一个平面可以限制一个方向的移动和两个
方向的旋转,通常作为空间定位的第一基准
1.定位面与工件的接触面积尽量小, 以 减小因加工误差和工件外型误差及表面脏 污带来的影响
2.用点支承构建定位平面时,除定位用 的三点外,其余支承点应设置成浮动支撐
线的设计要求
线的构成 空间的任意两点构成一条直线
实际应用中通常由两段圆弧顶点 来构建一条直线
L 设计要点
构成线元素的定位点应尽量小, 间距尽可能大,以满足定位的稳 定性
求以孔中心精确定位的场合
6.浮动杠杆机构 相当于一点定位,限制一个方向
的移动
注意事项
1.避免过定位和定位约束不足 一般情况下,只需限制工件加工尺
寸方向的位置.
2.定位精度
过定位
定位系统的设计精度应该高出加工件
精度要求至少一个等级
定位精度的核算:
总定位误差=定位元件误差+工件定位面误差+两者间隙
注意事項
3.定位元素的耐久性 耐磨性 硬度
4.加工件定位面的选择 1>尽量使定位面与设计基准,加工基准一致 2>选择外形尺寸相对稳定的元素为定位基准
Thank you
机械设计中定位设计原则
机械设计中定位设计原则1.引言1.1 概述概述定位是机械设计中非常重要的一环，其在保证机械设备正常运作、提高生产效率以及确保产品质量等方面扮演着不可忽视的角色。
定位设计是指在机械设计过程中对零部件或装配体进行正确位置确定的一项技术工作。
在机械装配过程中，定位设计可以确保零部件的正确配合、准确定位和可靠固定，从而达到机械装配的目的。
同时，定位设计也能最大限度地降低装配误差，提高装配精度。
因此，掌握定位设计的原则和方法对于机械设计师来说是非常重要的。
定位设计的原则要根据具体的机械设计需求来确定，但一般需要考虑以下几个方面：首先，定位设计应该满足零部件的功能需求，即保证装配后的机械设备能够正常运行。
其次，定位设计应尽量简化装配工艺，降低工人的操作难度和错误率。
此外，定位设计还需要考虑对装配过程中不可避免的磨损、热胀冷缩等因素的影响，确保装配后的零部件能够保持长期的准确位置。
总之，定位设计在机械设计中具有重要地位，其合理与否直接影响着机械设备的质量和性能。
通过正确应用定位设计的原则，可以最大限度地提高装配精度和工作效率，降低装配误差，更好地满足用户的需求。
在未来的机械设计中，定位设计将继续发挥重要作用，推动机械装配技术的发展。
1.2 文章结构文章结构部分的内容可以如下所示：文章结构分为引言、正文和结论三个部分，每个部分都有其特定的内容和目的。
在引言部分，我们首先对文章的整体内容进行了概述，简要介绍了机械设计中定位设计原则的主题。
接着，我们描述了文章的结构，即引言、正文和结论三个部分的组成。
最后，我们明确了本文撰写的目的，即探讨机械设计中定位设计原则的重要性和应用前景。
接下来是正文部分，我们会详细说明定位设计的重要性。
这一部分将强调定位设计在机械设计中的作用和意义，解释为什么定位设计是不可或缺的。
我们将介绍定位设计的基本原则和准则，并结合具体的案例或实践经验进行说明，以便读者更好地理解和应用定位设计原则。

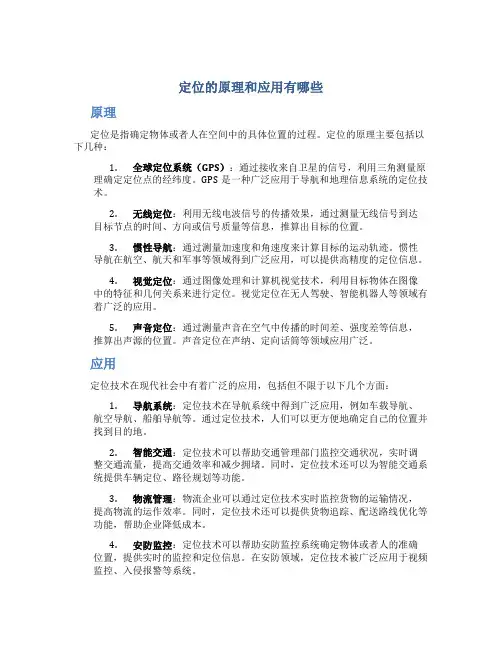

定位的原理和应用有哪些
