高炉富氧喷煤学习材料
(完整word版)喷煤知识点(良心出品必属精品)
1、高炉喷煤定义：是指从高炉风口向炉内直接喷吹磨细了的煤粉（无烟煤、烟煤、或无烟煤烟煤的混合煤粉以及烟煤粉），以代替焦炭向高炉提供热量和还原剂。
2、高炉喷煤的意义（1）用粉代替焦炭提供热量和还原剂，降低焦比、降低生铁成本- 解决焦炭短缺问题；-降低生产成本；-综合能耗降低；（2）有利于采用高风温和富氧鼓风技术-解决高风温产生的问题；-解决富氧鼓风产生的问题；（3）有利于调节炉况，改善高炉冶炼过程-增加调节手段，调节炉温较快；-改善高炉内的还原过程(4) 解决焦炭短缺问题-焦煤资源短缺-环境保护限制炼焦生产环境负荷大，污染严重；焦炉寿命25~30年，欧美焦炉多在70年代投产，已到寿命；环境意识增强，限制新焦炉投产；(5)降低生产成本-焦煤昂贵，焦炭价高，来源少；-煤资源丰富，来源广，价格低；-改善还原可以降低焦比。
（6）调节炉况常用调节炉况的手段风温：通常不使用风量：通常不使用焦炭负荷：滞后鼓风湿分：灵敏，但不利于降低能耗喷煤调节炉况：较快。
（7）改善还原煤气含H2量增加，有利于降低直接还原，有利于降低焦比。
增加炉缸煤气量，改善还原。
3、喷煤技术的进步主要体现在以下几方面：（1）喷煤设备大型化和装备水平的提高。
（2）高炉富氧喷煤。
（3）喷吹烟煤或烟煤与无烟煤混合喷吹。
（4）浓相输送。
4、浓相输送浓相输送高炉喷煤采用气力输送，按单位气体载运煤粉量的多少，可分为稀相输送和浓相输送。
一般稀相输送的速度在20m/s以上，煤粉浓度在5-30kg/m3范围内。
而浓相输送的速度则小于10m/s，煤粉浓度大于40kg/m3.浓相输送的优点：喷吹浓度高，消耗介质量少，煤粉在管道内的流速低，对管道及设备的磨损减小，可以节省能源，提高煤粉喷吹量。
缺点：设备复杂，价格较高，对煤粉质量要求严格，需要输送介质的压力也比较高。
.5、稀相输送与浓相输送的区别：（1）煤粉状态：稀相输送时煤粉均匀地分布在气流中，煤粉沿管道断面均匀分布呈悬浮状态；而浓相输送时，由于气体流速低，单位体积内煤粉浓度高，形成输送管道下部煤粉较多，上部较少，但没有停滞现象，由于煤粉粒度又不很均匀，较大颗粒的煤粉主要在管底流动，这种现象称为底密悬浮流动。
高炉富氧喷煤
高炉富氧喷煤摘要:提高煤比是今后我国炼铁的重要任务。
富氧对提高煤比的作用在理论和实践中都得到证实。
3％一5％的富氧是实现200kg／t以上煤比的必要条件。
当今的价格体系使富氧在经济上已可行，变压吸附制氧为高炉用氧提供了新的选择。
必须建立完善的高富氧大喷煤技术保障措施，尤其重视风口监测、鼓风湿分的监控以及喷煤系统的完善。
关键词:高炉富氧鼓风喷煤Blast furnace oxygen-enriched coal sprayAbstract :High coal ratio is a target of ironmaking in future and the role of oxygen enrichment in high coal ratio has been proved in theory and practice．3％～5％oxygen enrichment is essential for realizing the coal ratio higher than 200 kg／t．The current price system makes the oxygen enrichment feasible economically and oxygen generation by absorption at variable pressure provides new routine of oxygen supply for blast furnace．It is very important to set up a complete technical system of pulverized coal injection with high oxygen enrichment，monitoring of tuyere status and water content in blasting air．Key words: blast furnace air blasting with oxygen enrichment pulverized coal injection1.概述高炉是生产率和热效率都很高的炼铁设备，其主要目的是用燃料和铁矿石及溶剂，经济而高效率地得到温度和成分合乎要求的液态生铁。
5高炉喷煤的一些知识
高炉喷煤的一些知识高炉喷吹燃料是将气体、液体或固体燃料通过专门的设备从风口喷入高炉，以取代高炉炉料中部分焦炭的一种高炉强化冶炼技术。
1964年首都钢铁公司和鞍山钢铁公司在高炉上喷吹无烟煤成功。
煤粉喷入炉缸燃烧，经历煤粉加热分解、挥发分燃烧和结焦与残焦燃烧3个阶段，这3个阶段是在有限空间、有限时间、高速加热和高压下交织进行的。
煤粉从煤枪出口经部分直吹管、风口到风口前燃烧带共1600~2000mm的不大空间里；在煤粉从煤枪出口到离开燃烧带的0.01~0.04s的短暂时间中；从70~80℃迅速加热到1500~2000℃；在250~450KPa的热风压力下煤粉以这种接近爆炸火焰的加速度和温度燃烧，其燃烧过程和燃烧产物完全不同于其在锅炉内的燃烧。
煤粉在炉缸内燃烧形成的最终产物是CO、H2、N2，而锅炉内的燃烧产物是CO2、H2O、和N2。
高炉所喷吹煤粉中含碳氢化合物越多，在风口前气化后产生的H2越多，炉缸煤气量增加越多。
在风口面积不变的情况下鼓风动能增加，燃烧带扩大。
鼓风动能增加和煤气中H2量的增加，有利于煤气向炉缸中心渗透，使炉缸工作均匀。
并且由于炉缸中心部位的热量收入增加；上部还原得到改善，炉子中心直接还还原数量减少，热支出减少；热交换因H2的增加而改善，所以炉缸中心温度有所升高。
由于煤粉进入燃烧带时的温度远低于焦炭进入燃烧带时的温度，焦比的降低使燃料带入燃烧带的物理热减少，煤粉气化时挥发分分解吸热使燃烧放出的热量降低，加之燃烧产物煤气量增加煤气带走的热量增加，所以理论燃烧温度有所下降。
对高炉风口区和炉缸热平衡产生影响。
为了维持高炉冶炼正常进行，在喷吹燃料时，要相应提高风温或富氧，一般喷吹1Kg煤粉要相应提高风温2~2.5℃或富氧0.04~0.05％。
喷吹煤粉以后，煤粉代替焦炭，使料柱中矿/焦比增大，焦炭数量减少，料柱的空隙度下降，煤气上升时的阻力增加，压差升高；同时上升煤气量的增加，使煤气速度增大，阻损也随之升高。
高炉喷煤培训教程
高炉喷煤培训教程概述本文档旨在提供针对高炉喷煤操作的详细培训教程。
喷煤是一种常见且关键的高炉燃烧方式，通过将煤粉喷入高炉炉缸中，以替代传统的固体燃料，实现高效燃烧，提高高炉生产效率和冶炼质量。
目录1.煤粉喷煤工艺原理2.喷煤设备介绍3.喷煤操作步骤4.喷煤过程中的问题及解决方法5.安全注意事项6.总结1. 煤粉喷煤工艺原理1.1 煤粉喷煤的优势相较于传统的固体燃料，如焦炭等，煤粉喷煤具有以下优势：•煤粉燃烧温度高，热值大，可以提高高炉温度；•煤粉燃烧速度快，燃尽度高，炉腔反应强烈，冶炼效果好；•煤粉颗粒细小，燃烧表面积大，燃烧效率高；•煤粉供应方便，燃料成本较低。
1.2 喷煤原理及要求煤粉喷煤的原理主要是通过喷嘴将煤粉雾化成小颗粒，并与煤气充分混合，实现煤粉的燃烧。
为了保证喷煤效果和操作安全，需要满足以下要求：•煤粉的颗粒大小分布合理，一般要求细度大于90%通过80目筛，小于15%通过200目筛；•喷嘴的设计合理，喷孔直径与煤粉粒径相匹配，喷雾效果良好；•喷煤系统的供气、供煤等参数稳定可靠；•喷煤过程需有良好的煤气循环和混合机构，以确保喷煤均匀、充分燃烧。
2. 喷煤设备介绍喷煤设备主要包括煤粉喷嘴、喷煤气体供应系统、煤粉供应系统等。
2.1 煤粉喷嘴煤粉喷嘴是实现煤粉喷煤的关键设备，通常采用雾化喷嘴或空气喷嘴。
雾化喷嘴通过高速气流将煤粉喷散成雾状颗粒，而空气喷嘴则是通过压缩空气将煤粉雾化。
2.2 喷煤气体供应系统喷煤气体供应系统主要包括供气管道、气体调节阀等，用于向喷嘴提供高速气流用于煤粉的雾化过程。
2.3 煤粉供应系统煤粉供应系统主要包括煤粉料斗、输送机和煤粉仓等设备，用于将煤粉送至喷嘴进行喷煤。
3. 喷煤操作步骤3.1 准备工作在进行喷煤操作前，需要进行以下准备工作：1.检查喷嘴、管道和设备是否正常，确保没有堵塞或异常情况；2.检查煤粉供应系统和喷煤气体供应系统是否正常运行；3.准备所需的煤粉样品，并进行粒度分析和质量检测；4.开启喷煤系统的电源，并确保喷煤控制系统正常工作；5.确认喷煤操作人员已接受相关培训并具备操作技能。

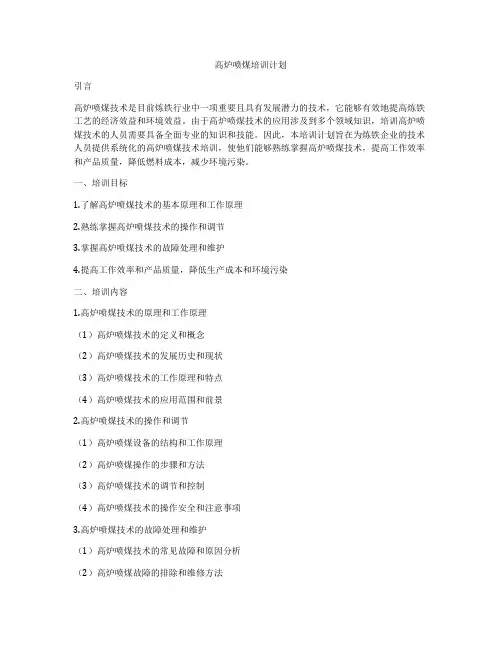

高炉喷煤培训计划
高炉喷煤培训计划引言高炉喷煤技术是目前炼铁行业中一项重要且具有发展潜力的技术，它能够有效地提高炼铁工艺的经济效益和环境效益。
由于高炉喷煤技术的应用涉及到多个领域知识，培训高炉喷煤技术的人员需要具备全面专业的知识和技能。
因此，本培训计划旨在为炼铁企业的技术人员提供系统化的高炉喷煤技术培训，使他们能够熟练掌握高炉喷煤技术，提高工作效率和产品质量，降低燃料成本，减少环境污染。
一、培训目标1.了解高炉喷煤技术的基本原理和工作原理2.熟练掌握高炉喷煤技术的操作和调节3.掌握高炉喷煤技术的故障处理和维护4.提高工作效率和产品质量，降低生产成本和环境污染二、培训内容1.高炉喷煤技术的原理和工作原理（1）高炉喷煤技术的定义和概念（2）高炉喷煤技术的发展历史和现状（3）高炉喷煤技术的工作原理和特点（4）高炉喷煤技术的应用范围和前景2.高炉喷煤技术的操作和调节（1）高炉喷煤设备的结构和工作原理（2）高炉喷煤操作的步骤和方法（3）高炉喷煤技术的调节和控制（4）高炉喷煤技术的操作安全和注意事项3.高炉喷煤技术的故障处理和维护（1）高炉喷煤技术的常见故障和原因分析（2）高炉喷煤故障的排除和维修方法（3）高炉喷煤设备的日常维护和保养（4）高炉喷煤技术的质量控制和改进4.高炉喷煤技术的应用与发展（1）国内外高炉喷煤技术的应用案例和成果（2）高炉喷煤技术的发展趋势和前景（3）高炉喷煤技术的经济效益和环境效益（4）高炉喷煤技术的推广和应用三、培训方式1.理论讲授：采用课堂授课的方式，由资深的高炉喷煤技术专家进行系统化的理论讲解，传授最新的技术知识和经验。
2.实际操作：安排实践环节，进行高炉喷煤设备的操作演示和调试实践，让学员亲自操作、实践，充分掌握技术运行和操作要领。
3.案例分析：通过现场案例分析，总结各类高炉喷煤技术故障处理方法和维护经验，提高学员的实际操作能力和技术应用能力。
4.互动交流：设置问题讨论环节，鼓励学员提出问题并与专家进行深入互动，促进学员对高炉喷煤技术的深入理解和掌握。

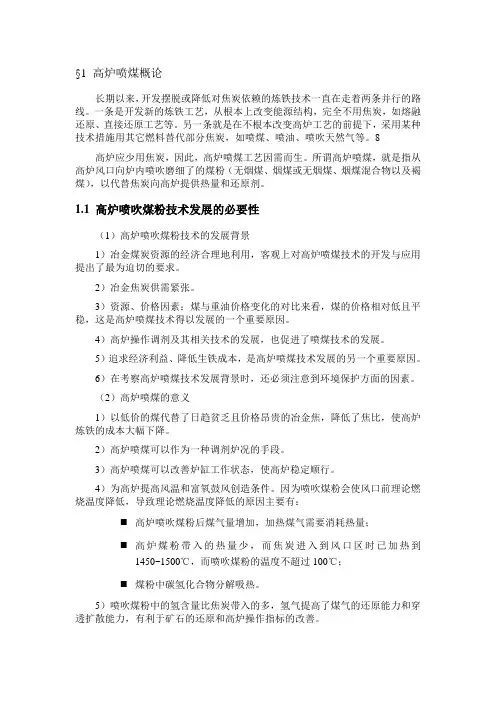

高炉喷煤概论
§1 高炉喷煤概论长期以来，开发摆脱或降低对焦炭依赖的炼铁技术一直在走着两条并行的路线。
一条是开发新的炼铁工艺，从根本上改变能源结构，完全不用焦炭，如熔融还原、直接还原工艺等。
另一条就是在不根本改变高炉工艺的前提下，采用某种技术措施用其它燃料替代部分焦炭，如喷煤、喷油、喷吹天然气等。
8高炉应少用焦炭，因此，高炉喷煤工艺因需而生。
所谓高炉喷煤，就是指从高炉风口向炉内喷吹磨细了的煤粉（无烟煤、烟煤或无烟煤、烟煤混合物以及褐煤），以代替焦炭向高炉提供热量和还原剂。
1.1 高炉喷吹煤粉技术发展的必要性（1）高炉喷吹煤粉技术的发展背景1）冶金煤炭资源的经济合理地利用，客观上对高炉喷煤技术的开发与应用提出了最为迫切的要求。
2）冶金焦炭供需紧张。
3）资源、价格因素：煤与重油价格变化的对比来看，煤的价格相对低且平稳，这是高炉喷煤技术得以发展的一个重要原因。
4）高炉操作调剂及其相关技术的发展，也促进了喷煤技术的发展。
5）追求经济利益、降低生铁成本，是高炉喷煤技术发展的另一个重要原因。
6）在考察高炉喷煤技术发展背景时，还必须注意到环境保护方面的因素。
（2）高炉喷煤的意义1）以低价的煤代替了日趋贫乏且价格昂贵的冶金焦，降低了焦比，使高炉炼铁的成本大幅下降。
2）高炉喷煤可以作为一种调剂炉况的手段。
3）高炉喷煤可以改善炉缸工作状态，使高炉稳定顺行。
4）为高炉提高风温和富氧鼓风创造条件。
因为喷吹煤粉会使风口前理论燃烧温度降低，导致理论燃烧温度降低的原因主要有：⏹高炉喷吹煤粉后煤气量增加，加热煤气需要消耗热量；⏹高炉煤粉带入的热量少，而焦炭进入到风口区时已加热到1450~1500℃，而喷吹煤粉的温度不超过100℃；⏹煤粉中碳氢化合物分解吸热。
5）喷吹煤粉中的氢含量比焦炭带入的多，氢气提高了煤气的还原能力和穿透扩散能力，有利于矿石的还原和高炉操作指标的改善。
6）喷吹煤粉代替了部分焦炭，不仅缓解了焦煤的供需紧张状况，也减少了对炼焦设施的投资和建设，降低了炼焦生产对环境的污染。
浅谈高炉富氧喷煤
浅谈高炉富氧喷煤浅谈高炉富氧喷煤顾爱军王世达张文青王亚利（宣钢炼铁厂）摘要：高炉富氧喷煤是实现高炉生产稳产、高产、优质、低耗的必要手段，是高炉炼铁技术进步的重要标志。
高炉的富氧和喷煤是互为条件，互为依存的。
喷煤量不断增加，就需要有足够的氧气来促进煤粉的燃烧，以提高煤焦置换比和保证高炉顺行。
关键词：高炉富氧喷煤冶炼操作高炉富氧鼓风是指往高炉中加入工业氧，使鼓风中的氧含量超过大气中的含氧量。
高炉使用富氧鼓风可以加速碳燃烧，在燃料比不变的情况下使产量增加。
但富氧鼓风使进入高炉的风量减少，带入高炉的热量也减少。
因此，高炉鼓风中的富氧率也受到一定限制。
高炉富氧鼓风的目的是：提高冶炼强度；增加产量；强化喷吹燃料在风口前燃烧。
1 富氧鼓风对高炉的影响1.1 提高了冶炼强度。
由于风中含氧量增加，因而每吨铁所需风量减少。
若保持入炉风量不变，冶炼强度可以提高。
1.2 有利于高炉顺行。
富氧后因带入氮减少，所以单位生铁的煤气量减少，富氧鼓风并定风量时，压差降低，利于顺行。
1.3 提高了理论燃烧温度。
富氧后虽然风量减少使鼓风带入热量减少，但煤气量也相应减少，故能提高理论燃烧温度。
1.4 增加了煤气中CO的含量，有利于间接还原。
富氧鼓风改变了煤气中CO和N2的比例，CO升高，有利于间接还原的发展。
当富氧鼓风与喷吹燃料相结合时，炉缸煤气中CO和H2增加，对间接还原更有利。
1.5 降低了炉顶煤气温度。
富氧后单位生铁煤气量减少，上部热交换区扩大，炉顶煤气温度降低。
高温区集中在高炉下部，这使高炉竖向温度场发生变化。
这个影响与喷吹燃料的影响相反，因而富氧鼓风与喷吹燃料相结合可优势互补2 高炉富氧喷煤的冶炼特征富氧鼓风使理论燃烧温度升高，鼓风焓变小，煤气量减少，高温区下移，炉顶温度降低，冶炼行程加快，炉料在炉内停留时间缩短；而喷吹煤粉则使理论燃烧温度降低，鼓风焓变大，煤气量增加，中心气流发展，炉缸温度均匀，高中温区扩大，炉顶温度升高，焦比降低，料柱矿焦比例增加，炉料在炉内停留时间增长。
高炉喷煤培训教程
无烟煤
贫煤
烟煤 褐 不粘煤 长焰煤 煤
10～20
20～37 ＞37 ＞40
随着挥发分的增加，煤粉的爆炸性也增加
煤的工艺性能
煤的着火温度 ：在有氧化剂（空气）和煤共存的条件下，把煤 加热到开始燃烧的温度叫煤的燃点，也叫煤的着火温度。 我国几种煤的着火点范围 煤 种 褐煤 长焰煤 不粘煤 贫煤 无烟煤 着火点℃ 267～300 275～330 320～350 360～390 365～420
高炉喷吹煤粉是用来代替焦炭的，所以它用的煤属于非粘结性煤，也 就是非炼焦煤。喷吹用煤在煤的分类中属于无烟煤、烟煤中的贫煤、 不粘煤、长焰煤以及褐煤。
原煤的工业分析
原煤的工业分析（也叫实用分析）包括：煤中的水分，灰分，挥发分 测定及固定碳的计算，此外还单独列出硫分和发热值测定结果。
煤的挥发分 煤在限定条件下隔绝空气加热后，挥发性有机物质的产率称之挥发分 名 称 挥发分（V）％ ＜10
烟气升温炉系统技术操作规程 烟气升温炉点火前的准备工作
1. 检查各炉门是否关闭、防爆门是否严密、各仪表是 否完好能用。 2. 助燃风机、废气风机轴承油质、油量是否在规定值， 冷却循环水是否畅通。 3. 助燃风机、废气风机出入口阀应灵活并关闭，放散 阀应在开的位置。 4. 高炉、焦炉煤气各切断阀应在关的位置。
高炉喷吹煤粉的重要意义
以价格低廉的煤粉部分代替价格昂贵而日趋匮乏的冶金焦碳，使高 炉炼铁焦比降低，生铁成本下降； 喷煤是调剂炉况热制度的有效手段； 喷吹煤粉可改善高炉炉缸工作状态，使高炉稳定顺产； 喷吹的煤粉在风口前气化燃烧会降低理论燃烧温度，为维持高炉冶 炼所必须的t理，需要热补偿，这就为高炉使用高风温和富氧鼓风创造 了条件； 喷吹煤粉气化过程中放出比焦炭多的氢气，提高了煤气的还原能力 和穿透扩散能力，有利于矿石还原和高炉操作指标的改善； 喷吹煤粉替代部分冶金焦碳既缓和了煤炭的需求，也减少了炼焦设 施，可节约基建投资，尤其是部分运转时间以达到30年以上需要大修 的焦炉，由于煤粉替代焦炭而减少焦炭需求量，需大修的焦炉可停产 废弃； 喷吹煤粉替代焦炭，减少焦炉座数和生产的焦炭数量，可降低炼焦 生产对环境的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高炉富氧喷煤学习材料
1. 富氧喷煤技术简介
富氧喷煤技术是高炉冶炼中一种重要的能源替代技术，通过在高炉炉缸内加入
富氧气体，提高燃烧炉温和还原性能，减少燃料投入和温室气体排放。
2. 富氧喷煤技术的原理与优势
富氧喷煤技术是指在高炉冶炼过程中，通过将煤粉与富氧气体混合后，在炉缸
内喷入加热煤气，实现高温下的高效燃烧和脱硫脱硝的目的。
其原理基于以下几点：•炉温的升高：富氧气体中氧气含量较高，能够提供充足的燃料氧化剂，使燃烧反应快速进行，从而提高炉温。
•还原性能的提升：富氧气体中氧气含量较高，能够提供更多的还原剂，加速铁矿石还原反应，提高冶炼效率。
•炉渣质量的改善：富氧喷煤技术能够将煤气中的部分二氧化碳直接还原为一氧化碳，降低炉缸内CO2含量，减少炉渣粘结，有利于炉渣顺畅排出。
相比传统燃烧技术，富氧喷煤技术具有以下优势：
•提高高炉炉温，增强冶炼能力。
•减少燃料投入，降低能耗。
•燃烧效率高，减少环境污染物排放。
•降低温室气体排放，符合环保要求。
3. 富氧喷煤技术的应用案例
富氧喷煤技术在高炉冶炼领域已经被广泛应用。
以下是一些应用案例的简要介绍：
3.1 案例一：某钢铁公司高炉富氧喷煤项目
该钢铁公司自主研发了高炉富氧喷煤技术，通过在高炉炉缸内喷入高温富氧气
体和煤粉混合物，实现了燃料的高效燃烧和冶炼过程的优化。
该技术的应用使钢铁生产能力大幅提升，炉渣质量得到改善，同时还能满足环保要求。
3.2 案例二：某煤矿高炉富氧喷煤试验项目
某煤矿开展了高炉富氧喷煤试验项目，旨在提高煤矿煤炭资源利用率和环境保
护能力。
试验结果表明，通过富氧喷煤技术，煤矿产能得到提升，燃烧效率大幅提高，废气排放浓度显著降低，达到了预期的经济和环境效益。
4. 富氧喷煤技术的发展趋势
富氧喷煤技术作为一种重要的高炉冶炼技术，目前已经取得了显著的进展，但
仍有一些问题需要解决。
今后富氧喷煤技术的发展趋势主要集中在以下几个方面：•燃烧稳定性优化：进一步优化喷煤设备和工艺参数，提高煤粉与气体的混合均匀性，增强燃烧稳定性，降低喷煤风口振动和爆炸的风险。
•富氧喷煤装备改进：加大对富氧喷煤设备的研发投入，降低设备成本，提高设备的可靠性和使用寿命。
•富氧喷煤技术与其他技术的协同发展：将富氧喷煤技术与其他高效冶炼技术相结合，如炉渣分离技术、煤粉燃烧技术等，进一步提高高炉冶炼效率和环保性能。
5. 结论
富氧喷煤技术作为一种能源替代技术，在高炉冶炼中发挥着重要作用。
通过提
高炉温和还原性能，减少燃料投入和温室气体排放，富氧喷煤技术能够提高高炉的冶炼能力和效率，同时降低能耗和环境污染。
然而，富氧喷煤技术仍然存在一些问题，需要通过进一步的优化和改进来实现更好的效果。
未来的发展趋势包括改善燃烧稳定性、提升设备性能和与其他技术的协同发展。
总之，富氧喷煤技术的发展为高炉冶炼提供了新的机遇和挑战。
