桥梁墩柱施工方法
墩柱施工方法及主要技术措施
墩柱施工方法及主要技术措施墩柱施工是建筑、桥梁、隧道、道路等工程建设中常见的一项施工工序。
墩柱是承受建筑物或结构物上部荷载的重要构件，施工的质量和技术措施直接影响到工程的安全和稳定。
下面是墩柱施工的方法及主要技术措施的详细介绍：一、墩柱施工方法：1.测量布线：根据设计图纸确定墩柱的位置和高程，用绳线、控制点等进行布线。
2.土方开挖：根据墩柱设计尺寸和标高要求，在设定的位置上进行土方开挖，开挖深度要达到设计要求的基础底座。
3.基础处理：根据设计要求，在墩柱基础上进行必要的处理，如清理土层、切割不合格的混凝土等。
4.模板安装：根据设计图纸和墩柱尺寸，在基础上安装合适的模板，以保证墩柱的几何形状和尺寸精度。
5.钢筋制作与安装：根据设计图纸和钢筋加工要求，制作骨架钢筋，并按要求进行安装和绑扎。
6.混凝土浇筑：根据施工规范和工艺要求，对墩柱模板进行预浇筑，浇筑混凝土，注意浇筑的方向和流动性，避免出现空洞和杂物。
7.后续处理：浇筑后的混凝土要定期养护，并按要求进行后续处理，如刨光、修整、涂料防水等。
二、墩柱施工的主要技术措施：1.准确测量：墩柱施工前需要进行准确的测量布线工作，保证墩柱位置的准确性和稳定性。
2.土方开挖洁净：墩柱基础底座的土方开挖要保持洁净，悬浮物、积水、泥沙等要及时清理。
3.基础处理严谨：墩柱基础上的土层要进行清理，切割不合格的混凝土，保证基础底座的稳定性和安全性。
4.模板安装精确：墩柱的模板安装要准确，模板支撑要坚固，模板的水平度和垂直度要符合设计要求。
5.钢筋加工细致：墩柱的钢筋加工要符合设计图纸的要求，钢筋的制作和安装要严格按照规范操作。
6.混凝土的浇筑流动性：墩柱混凝土的流动性要控制好，避免出现空洞、杂质等问题，保证混凝土的质量。
7.后续处理及养护：墩柱施工后，要及时进行后续处理，如刨光、修整，同时要进行养护工作，保证混凝土的强度和稳定性。
通过以上的施工方法及技术措施，可以保证墩柱施工的质量和工程的安全。
桥梁墩柱施工方案
桥梁墩柱施工方案一、工程概况本项目为一座桥梁的墩柱施工方案。
桥梁总长为120米，主跨为80米，总共设置5个墩柱，其中两侧为砼墩，中央为砼结合墩。
二、工程准备1.施工队伍的组织：根据工程的规模和施工进度，合理组织施工队伍，确保施工过程的顺利进行。
2.施工机械的准备：根据墩柱施工的具体要求，从机械设备方面进行准备，包括起重设备、打桩机、混凝土搅拌机等设备。
3.材料的准备：准备好所需的各种材料，包括混凝土、钢筋等。
4.环境保护准备：对施工现场进行环境保护措施的规划和准备，确保施工过程中的环境安全。
三、施工步骤1.地基处理：根据设计要求，对墩柱的地基进行处理。
包括土方开挖、清理、压实等步骤，确保地基的承载力和稳定性。
2.基础施工：首先进行墩柱基础的施工，深度一般不少于1.5米。
根据设计要求进行基础的基础底板和墩台支撑墙的施工。
基础底板采用C30水泥砼，墩台支撑墙采用C40水泥砼。
3.墩身施工：根据设计要求和现场实际情况，采用楼板模板搭设，再加以脚手架搭设，在墩身位置进行墩身模板的安装。
根据设计要求进行钢筋骨架的安装，然后进行浇筑混凝土。
4.砼结合墩施工：砼结合墩施工需要根据设计要求确定墩柱的高度和墩顶部分的净空。
通过设备进行搅拌混凝土，在模板内倒入混凝土。
然后通过振动器对混凝土进行振动，使其均匀排气、密实。
5.质量检验：在每一道工序完成后，进行质量检验，确保该工序达到设计要求，并进行相应记录。
四、施工注意事项1.施工安全：在进行桥梁墩柱施工过程中，一定要做好安全措施，确保施工人员的安全。
对需要高空作业的工作进行严格的操作规程，保证操作人员的安全。
2.施工质量：严格按照设计要求进行施工，确保施工质量。
特别注意墩底部的基础质量，墩身和墩顶的水平度和垂直度。
3.环境保护：施工现场要做好环境保护工作，预防因施工而产生大量的粉尘、噪声、废水等对周边环境的污染。
4.施工协调：施工过程中要与相关单位进行良好的协调，确保各个工序的顺利进行。
桥梁墩柱安全施工方案范本(二篇)
桥梁墩柱安全施工方案范本为确保桥梁墩柱盖梁施工安全，特制定如下安全措施，希严格执行。
安全重点防范：高空作业、梁板架设、支架模板施工、高压线下吊车作业。
一、施工措施1、施工准备：墩柱及盖梁施工前应准备安全网及作业人员所佩戴的安全带，但是必须是具有国家检验证明的产品。
2、脚手架搭设（1）架子的底脚必须固定牢固。
（2）为了保证垂直运输架的稳定，钢管井架高度在___m以下时设一道缆风绳，超过___m，每增高___m设一道缆风绳。
每组（4-6）根。
（3）缆风绳与输电线路要保持一定的距离，如靠近或穿越输电线路，必须采取防护措施。
（4）吊盘应有停车安全装置和预防钢丝绳断后的安全装置。
3、脚手架及承重支架：使用前应对管扣及碗扣的连接处进行细致检查。
4、在搭设脚手架及模板提升、___时现场必须设专门负责人统一指挥、调度。
二、安全措施1、加强施工人员安全知识的教育，时时检查，时时提醒，提高员工的安全意识，并设专职安全员。
2、在墩柱施工搭设脚手架与支架时，操作人员必须佩戴安全带、安全帽、防滑胶鞋。
3、作业区内必须设立醒目的安全警示牌、禁令标志牌、警戒线、禁示闲杂人等进入施工现场，专职安全员必须跟班监视。
4、搭设脚手架安全基本要求：（1）作业平台有足够的面积，脚手架必须达到稳定、坚固，保证在各种荷载和气候条件下不产生变形、倾斜和摇晃。
（2）使用的材料规格和型号必须符合安全要求。
（3）搭设结构符合规定，脚手架杆件连接处要固定牢靠。
（4）作业层脚手板要铺满、铺稳，绑扎牢固，无探头板。
（5）必须有完善的安全防护措施，按规定设置防护栏，安全挡板以及安全网等。
（6）钢脚手架必须有良好的接地防触电措施和避雷装置。
5、拆除脚手架及大型模板___的安全技术要点：（1）拆除脚手架时，禁止无关人员进入危险区域。
拆除应按顺序由上而下，一步一清，不准上下同时作业。
拆除脚手架大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人员往下顺杆子。
拆下的材料，应向下传递用绳吊下，禁止往下投扔。

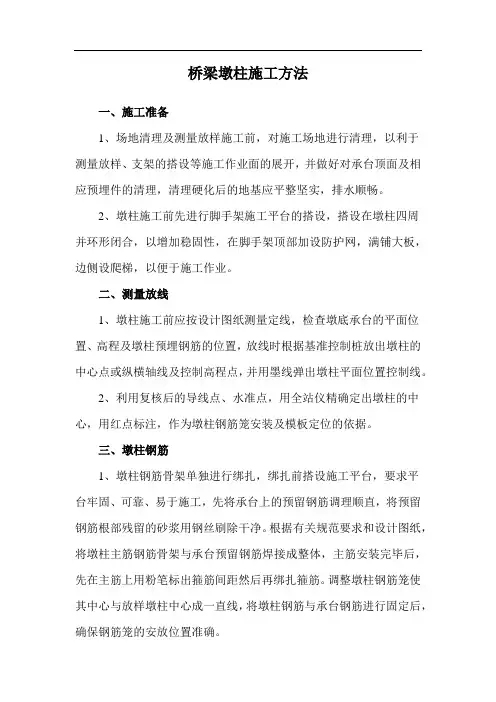

桥梁墩柱施工方法
桥梁墩柱施工方法一、施工准备1、场地清理及测量放样施工前，对施工场地进行清理，以利于测量放样、支架的搭设等施工作业面的展开，并做好对承台顶面及相应预埋件的清理，清理硬化后的地基应平整坚实，排水顺畅。
2、墩柱施工前先进行脚手架施工平台的搭设，搭设在墩柱四周并环形闭合，以增加稳固性，在脚手架顶部加设防护网，满铺大板，边侧设爬梯，以便于施工作业。
二、测量放线1、墩柱施工前应按设计图纸测量定线，检查墩底承台的平面位置、高程及墩柱预埋钢筋的位置，放线时根据基准控制桩放出墩柱的中心点或纵横轴线及控制高程点，并用墨线弹出墩柱平面位置控制线。
2、利用复核后的导线点、水准点，用全站仪精确定出墩柱的中心，用红点标注，作为墩柱钢筋笼安装及模板定位的依据。
三、墩柱钢筋1、墩柱钢筋骨架单独进行绑扎，绑扎前搭设施工平台，要求平台牢固、可靠、易于施工，先将承台上的预留钢筋调理顺直，将预留钢筋根部残留的砂浆用钢丝刷除干净。
根据有关规范要求和设计图纸，将墩柱主筋钢筋骨架与承台预留钢筋焊接成整体，主筋安装完毕后，先在主筋上用粉笔标出箍筋间距然后再绑扎箍筋。
调整墩柱钢筋笼使其中心与放样墩柱中心成一直线，将墩柱钢筋与承台钢筋进行固定后，确保钢筋笼的安放位置准确。
2、墩柱钢筋骨架使用垫块控制混凝土保护层厚度，垫块要与主筋绑扎牢固，采用梅花形布置，承台与墩身衔接处的混凝土要进行凿毛处理。
钢筋安装完后经监理工程师验收合格后，方可进行下步工序。
四、墩柱模板1、墩柱采用新制定型钢模板，由经监理审批合格的专业生产厂家加工成形后运至现场。
墩柱模板分成两半加工，现场螺栓连接成型。
模板在使用前需进行打磨及除锈，模板接缝处要错茬高差小于1mm，要求模板打磨至露出金属光泽为止，在使用前均匀涂抹优质脱模剂，涂刷应薄而均匀，确保墩柱外观颜色均匀一致。
模板缝安装密封海绵条，防止漏浆。
2、定型钢模板使用吊车就位，模板安装时首先对准底部，并从外边支撑牢固，对底部不平整的先用砂浆找平，再支立模板，并要保证不得漏浆，然后在模板顶部找出中心，吊垂球与底面中心点通过地锚拉线调整对准。
墩柱(台帽)施工方案(一)(待续)
墩柱(台帽)施工方案(一)(待续)墩柱(台帽)施工方案(一)(待续)一、前言墩柱(台帽)施工方案是指在建筑、桥梁等工程中，对墩柱(台帽)进行具体施工的方案。
本文档将详细介绍墩柱(台帽)施工步骤、工艺要求等内容，以确保施工质量达到预期目标。
二、定位和作用墩柱(台帽)是支撑梁体的重要构件，承受着来自上部结构的荷载，并将荷载传递到地基上。
墩柱(台帽)施工必须符合相关规范要求，确保其稳定性和安全可靠性。
三、施工步骤1. 准备工作1.1 确定施工范围和定位1.2 对施工现场进行清理和平整1.3 安排施工人员和施工设备2. 浇筑混凝土2.1 混凝土配合比设计2.2 进行浇筑前的材料检查2.3 搅拌混凝土2.4 进行浇筑和振捣2.5 浇筑后对混凝土进行保护3. 砼养护3.1 混凝土养护期3.2 养护方式3.3 养护期间的检查和维护4. 墩台剪力墙施工4.1 进行墩台剪力墙的施工前准备4.2 进行模板安装4.3 进行剪力墙混凝土浇筑4.4 混凝土浇筑后的处理四、工艺要求1. 混凝土配合比：按照设计要求配制合理的混凝土配合比，确保混凝土的强度和耐久性。
2. 混凝土浇筑：采用适当的浇筑方法，避免混凝土中的空隙和气孔。
3. 养护期间的监测：对混凝土进行定期检查和维护，确保其在养护期间达到设计要求。
4. 剪力墙施工：按照设计要求进行墩台剪力墙的施工，确保墩台剪力墙的稳定性和安全性。
五、附件本文档涉及的附件包括施工图纸、混凝土配合比设计表、施工设备清单、施工人员名单等。
法律名词及注释：1. 墩柱(台帽)：指建筑、桥梁等工程中承受上部结构荷载，并将荷载传递到地基上的重要构件。
注：本文档仅供参考，具体施工需根据实际情况进行调整。
----------墩柱(台帽)施工方案(二)(待续)一、前言墩柱(台帽)施工方案是指在建筑、桥梁等工程中，对墩柱(台帽)进行具体施工的方案。
本文档将详细介绍墩柱(台帽)施工步骤、工艺要求等内容，以确保施工质量达到预期目标。
墩柱施工方案
墩柱施工方案
1、施工顺序：
放柱位“+”字线→凿毛清理→搭架子→绑钢筋→扣模板→校正柱模→抄平→浇砼→预埋铁件预埋及检查→拆模→养护
2、施工方法：
本工程立柱是Ф1000的圆柱，高约1.2m，共有12个，模板采用定型钢模板，配制三个立柱的模板，倒用三次。
模板为整体拼装式，一次支立成型，底脚四周采用承台预埋铁件固定，上部四周用花篮螺栓同地锚紧固。
墩柱底部，用干硬性水泥砂浆找平。
模板采用吊机吊装，先下部对位固定，然后挂锤球，用花篮螺栓调整上端至模板各面垂直固定。
立柱砼为C30，采用商品砼，利用泵车浇注，分层灌注和捣固密实，灌注高度不超过2m。
灌注开始墩身底部铺设与砼相同级强度的砂浆厚度3cm，灌注速度控制2m/h，砼流动性随高度上升进行递减调整。
捣固采用插入式振捣棒振捣，养生采用外包塑料薄膜封闭，利用自身水分养生。
3、质量标准：
顶面高程：±10mm麻面：≤1%
纵横轴线<8mm平整度：<5mm
垂直度：<0.15%H且≤5mm预埋铁件位置：<10mm。
桥梁墩柱模板施工方案及方法
桥梁墩柱模板施工方案及方法1、模板试拼墩身施工前，对墩身模板进行第二次试拼，检查是否符合设计要求，不符合设计要求以及质量标准的，且场内无法休整的要坚决退厂。
对试拼符合要求的模板，进行精心打磨处理，打磨完成的模板，必须经过监理工程师的检查验收后方可进行使用。
2、模板打磨模板打磨采用砂轮磨光机进行，打磨需将模板上的污垢，锈迹等打磨干净，打磨要认真、细心、耐心、全面。
打磨模板时采用从模板的一端开始进行，循序渐进的推进，不得间隔、跳跃的打磨，以免遗漏需用打磨的地方，为后续混凝土施工造成脏面等影响。
打磨好的模板，检验干净的标准可采用下面的方法，用抹布进行用力擦拭，若擦拭后，抹布上留下污渍等色泽时，说明模板没有打磨干净，应继续进行打磨，直至用抹布擦拭后，上面再没有污渍等色泽时，说明模板已经打磨到位。
打磨好的模板使用前应涂刷模板漆，模板漆厚度要适宜、均匀。
3、模板安装墩身钢筋安装完毕后，将已经打磨完成墩身模板拼装成整体，用25T汽车吊进行整体吊装，模板吊装就位时应该在模板与承台混凝土接触面处或调节段顶铺设砂浆调平层或橡胶皮垫止浆。
模板就位后应用全站仪检查其垂直度与轴线偏位，各项指标符合要求后用螺栓锁紧模板。
在墩模顶部对称的四个角点上挂钢丝绳用于固定模板，并在地面上相应的位置用25mm二级螺纹钢筋（长度不小于80cm）作为地锚，地锚与墩身等截面的夹角不小于20°，埋深不小于50cm，并将墩模上的钢丝绳用法兰钩挂在地锚上，使其与墩身大致成45°角，先初步拉紧后，四根钢丝绳同时对称扭法兰钩拉紧钢丝绳。
墩模安装后测量标高，并标记墩身标高。
各项工作准备完成后进行自检，合格后填写内业资料报监理工程师验收，通过后进行下一工序。
墩身四周搭设施工脚手架，并设置爬梯，作业时在操作面铺设马道板做工人操作平台，在平台四周设围栏挂安全网，防止施工人员高空掉落。
4、模板测量复核(1)平面控制利用平面坐标法在施工之前都对墩身中心线(点)进行放样测量，模板安装完毕后对墩身中心线(点)坐标进行测量复核，以控制墩身的平面位置。
桥梁工程墩柱及盖梁施工方法
桥梁工程墩柱及盖梁施工方法本项目中桥梁墩柱及盖梁的不高，采用支架法进行施工，模板均采用定型钢模板。
一、施工流程施工放样→钢筋加工、制作及安装→钢筋验收→钢模板安装→模板验收→混凝土浇筑→拆模及养护。
二、墩柱及盖梁施工技术措施1) 搭设施工平台。
桥梁墩柱及盖梁的施工平台均采用Φ48.3mm×3.6mm碗扣式支架法施工，先进行地基处理，去掉表层虚土后在土体干燥时压实，随后采用15cm厚C15素混凝土进行垫层施工。
墩身四周封闭搭设双排脚手架，纵横向间距为90×90cm，步距120cm。
脚手架基础落于系梁或硬化后稳固的地基上，下垫方木。
脚手架在其四个侧面按规范要求设置剪刀撑，夹角控制在45°～60°之间，剪力撑的钢管搭接长度不小于1m且不小于3个扣件，并安排专人检查搭接长度以及扣件连接是否紧扣。
脚手架四周均设置安全防护网。
顶面满铺5cm厚木板，四周设置1.2m高安全护栏，同时搭设爬梯供施工人员上下。
墩身施工完成拆模后，在盖梁竖向投影范围内搭设盖梁支模架，横杆和立杆间距加密为30×30cm，剪刀撑均加密。
2) 墩柱及盖梁钢筋采用直螺纹套筒连接，两个钢筋丝头在套筒中间位置相互顶紧，且单边外露不宜超过2个丝口。
保证钢筋接头在同一断面内的数量不超过钢筋总量的50%，且相邻两接头断面间距不小于1m。
为确保墩柱钢筋保护层厚度，须选用尺寸合适的垫块，相互错开呈梅花形布置，分散布置在墩柱钢筋四周，重要部位宜适当加密。
垫块应与钢筋绑扎牢固。
3) 提前预埋墩柱顶部加强钢筋网片和支座垫石钢筋网片，安装完毕后再进行混凝土浇筑。
在浇筑混凝土前，由项目部技术人员用全站仪在墩顶垫石上精确放出桥梁支座预留孔位置，并按设计孔径预埋PVC管，管顶封闭，防止混凝土进入。
预留桥梁支座孔深度大于支座下锚杆3cm。
4) 墩柱及盖梁模板采用大型组合定型钢模板，由专业工厂加工定制，模板进入现场后应进行试拼，检查其尺寸、表面平整度、拼缝宽度错台是否符合要求，用砂轮对模板表面进行打磨处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁墩柱施工方法
1.基础施工：桥梁墩柱的施工首先需要进行基础的施工工作，包括选
择施工位置、基础开挖、基槽模板搭设、钢筋绑扎、混凝土浇筑等。
其中，基础开挖和基槽模板搭设需要根据设计要求进行施工。
钢筋绑扎时需要根
据设计图纸进行定位和绑扎，确保钢筋的位置和数量符合设计要求。
混凝
土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳定性。
2.墩柱安装：墩柱的安装需要使用吊装设备，根据设计要求将墩柱吊
装到基础上，然后使用临时支撑进行固定。
在安装过程中，需要注意墩柱
位置和高度的准确性，以及墩柱与基础之间的接触情况。
3.柱身施工：柱身的施工包括模板搭设、钢筋绑扎和混凝土浇筑。
模
板搭设时需要注意模板的材质和强度，确保模板的稳定性和光滑度。
钢筋
绑扎时需要根据设计要求进行定位和绑扎，确保钢筋的位置和数量符合设
计要求。
混凝土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳
定性。
4.柱顶施工：柱顶的施工需要将柱顶模板搭设在柱上，并进行钢筋绑
扎和混凝土浇筑。
模板搭设时需要注意模板的材质和强度，确保模板的稳
定性和光滑度。
钢筋绑扎时需要根据设计要求进行定位和绑扎，确保钢筋
的位置和数量符合设计要求。
混凝土浇筑时需要注意浇注顺序和方式，保
证浇注的均匀性和稳定性。
5.细部施工：细部施工包括墩柱的裂缝处理、防水处理和表面修饰等。
裂缝处理需要根据设计要求进行修补和加固，以保证墩柱的稳定性和耐久性。
防水处理需要进行防水层的搭设和涂刷，以保证墩柱内部的防水效果。
表面修饰可以根据设计要求进行装饰和保护，以提高墩柱的美观度和耐久性。
二、桥梁墩柱施工的注意事项
1.施工前需要进行详细的施工方案的制定和工艺的论证，确保施工的
安全和质量。
2.对施工材料需要进行质量检验，确保施工材料符合设计要求和标准。
3.对施工现场需要进行充分的清理和整理，确保施工的顺利进行。
4.设备和工具需要进行检查和维护，确保施工过程中的安全和高效。
5.混凝土浇筑需要根据设计要求控制浇注的时间和速度，以确保混凝
土的均匀和稳定。
6.施工过程中需要关注墩柱的变位和变形情况，及时进行调整和加固，以保证施工的稳定性和安全性。
7.施工结束后需要进行验收和记录，对施工质量和安全进行评估和总结，并做好档案的保存。
