板式热交换器工作原理
最全面的板式换热器知识(原理、结构、设计、选型、安装、维修)
最全面的板式换热器知识（原理、结构、设计、选型、安装、维修）板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过板片进行热量交换。
板式换热器是液—液、液—汽进行热交换的理想设备。
它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。
本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。
板式换热器基本结构及运行原理板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
钎焊换热器结构板式换热器主要结构⒈板式换热器板片和板式换热器密封垫片⒉固定压紧板⒊活动压紧板⒋夹紧螺栓⒌上导杆⒍下导杆⒎后立柱由一组板片叠放成具有通道型式的板片包。
两端分别配置带有接管的端底板。
整机由真空钎焊而成。
相邻的通道分别流动两种介质。
相邻通道之间的板片压制成波纹。
型式，以强化两种介质的热交换。
在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。
图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。
板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。
运行原理板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。
每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。
换热原理：间壁式传热。
单流程结构：只有2块板片不传热－头尾板。
双流程结构：每一个流程有3块板片不传热。
板片和流道通常有二种波纹的板片(L 小角度和H 大角度)，这样就有三种不同的流道(L,M 和H)，如下所示：L：小角度由相邻小夹角的板片组成的通道。

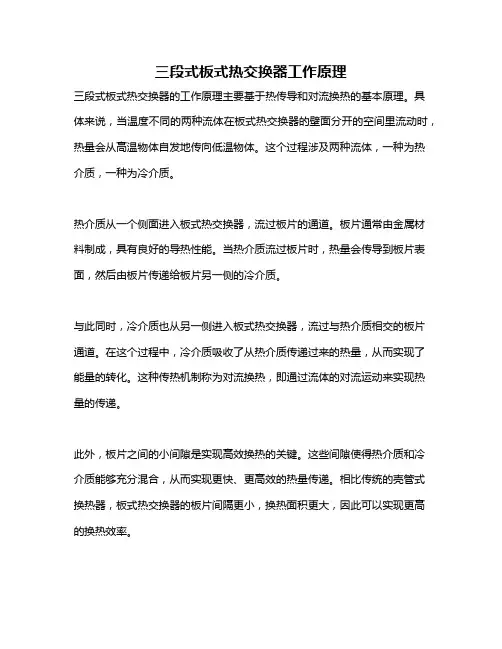

三段式板式热交换器工作原理
三段式板式热交换器工作原理
三段式板式热交换器的工作原理主要基于热传导和对流换热的基本原理。
具体来说，当温度不同的两种流体在板式热交换器的壁面分开的空间里流动时，热量会从高温物体自发地传向低温物体。
这个过程涉及两种流体，一种为热介质，一种为冷介质。
热介质从一个侧面进入板式热交换器，流过板片的通道。
板片通常由金属材料制成，具有良好的导热性能。
当热介质流过板片时，热量会传导到板片表面，然后由板片传递给板片另一侧的冷介质。
与此同时，冷介质也从另一侧进入板式热交换器，流过与热介质相交的板片通道。
在这个过程中，冷介质吸收了从热介质传递过来的热量，从而实现了能量的转化。
这种传热机制称为对流换热，即通过流体的对流运动来实现热量的传递。
此外，板片之间的小间隙是实现高效换热的关键。
这些间隙使得热介质和冷介质能够充分混合，从而实现更快、更高效的热量传递。
相比传统的壳管式换热器，板式热交换器的板片间隔更小，换热面积更大，因此可以实现更高的换热效率。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
板式换热器实验报告
板式换热器实验报告一、实验目的本实验旨在通过观察和分析板式换热器的实际运行情况，了解其工作原理、性能特点及设计要素，以提高对板式换热器的认识和应用能力。
二、实验原理板式换热器是一种高效、紧凑的换热设备，主要由传热板、密封垫片和压紧装置等组成。
其工作原理是利用传热板之间的通道作为热交换空间，通过板片之间的流体的温度差异实现热量传递。
板式换热器具有传热效率高、结构紧凑、维护方便等特点，广泛应用于化工、能源、环保等领域。
三、实验步骤1.准备实验设备：板式换热器、温度计、压力表、泵、冷却水箱、加热器等。
2.安装实验设备：将板式换热器安装在实验台上，连接进出水管、温度计和压力表等。
3.启动实验：开启泵，使流体流经板式换热器，同时加热流体使其温度升高，观察温度计和压力表的变化。
4.记录数据：记录不同时间节点的流体进出口温度、压力数据。
5.分析实验结果：根据记录的数据，分析板式换热器的传热效果、流体阻力损失等情况。
四、实验结果及分析1.数据记录2.结果分析根据实验数据，我们可以得出以下结论：（1）板式换热器的传热效果显著。
在实验过程中，流体的进出口温度迅速升高，说明板式换热器具有较高的传热效率。
这主要得益于板式换热器独特的结构设计和流体的不断循环流动。
（2）板式换热器的流体阻力损失较小。
随着实验的进行，流体的压力逐渐降低，说明板式换热器对流体的阻力损失较小，流体在通过板式换热器时比较顺畅。
这主要得益于板式换热器优良的流道设计和密封垫片的合理使用。
（3）板式换热器的性能稳定。
在整个实验过程中，流体的进出口温度和压力变化稳定，说明板式换热器的性能稳定，能够持续高效地进行热量交换。
这主要得益于板式换热器的优良材料和精湛的制造工艺。
五、实验总结通过本次实验，我们了解了板式换热器的工作原理、性能特点及设计要素。
实验结果表明，板式换热器具有传热效率高、结构紧凑、维护方便等特点，能够满足各种不同工况的要求。
在今后的学习和工作中，我们可以进一步探讨板式换热器的优化设计、新型材料的应用以及不同领域的应用实践等问题，为实际生产过程中的热量交换提供更加高效、节能的解决方案。
板式换热器工作原理
板式换热器工作原理标题：板式换热器工作原理引言概述：板式换热器是一种常见的热交换设备，广泛应用于化工、食品、医药等领域。
它通过板式热交换器内部的板片来实现热量传递，从而实现冷却或者加热的目的。
本文将详细介绍板式换热器的工作原理。
一、板式换热器结构1.1 板片：板式换热器内部的主要传热元件，通常由金属材料制成，具有优良的导热性能。
1.2 导流板：用于引导流体在板间流动，增加传热效率。
1.3 密封垫：用于防止流体泄漏，确保换热器的正常运行。
二、板式换热器工作原理2.1 流体流动：冷热流体分别进入板式换热器的两侧，通过板片间的通道流动。
2.2 热量传递：热流体在板片上释放热量，冷流体吸收热量，实现热量传递。
2.3 流体排出：冷热流体在板式换热器内部完成热交换后，分别从另一侧排出。
三、板式换热器的优点3.1 高效传热：板片设计合理，流体在板间流动路径较长，传热效率高。
3.2 占地面积小：相比传统换热设备，板式换热器结构紧凑，占地面积小。
3.3 易于清洗维护：板片可拆卸清洗，维护方便快捷。
四、板式换热器的应用领域4.1 化工行业：用于各种化工生产过程中的冷却、加热。
4.2 食品格业：用于食品加工中的杀菌、冷却等工艺。
4.3 医药行业：用于医药生产中的冷凝、蒸发等过程。
五、板式换热器的发展趋势5.1 高效节能：随着技术的不断进步，板式换热器的传热效率将进一步提高。
5.2 自动化智能：未来板式换热器将更加智能化，实现自动化操作。
5.3 环保节能：板式换热器将更多地应用于环保领域，实现能源的节约和减排。
总结：通过本文的介绍，我们可以了解到板式换热器的工作原理及其优点，以及在不同领域的应用和未来的发展趋势。
板式换热器作为一种高效、节能的热交换设备，将在各个行业中发挥越来越重要的作用。
十三种类型换热器结构原理及特点（图文并茂）
十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。
板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。
压紧板上有本设备与外部连接的接管。
板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。
人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。
并采用特殊结构，保证两种流体介质不会串漏。
板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。
它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。
结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。
螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。
列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。
广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。
特别是在石油炼制和化学加工装置中，占有极其重要的地位。
换热器的型式。
管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。
它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。
钢壳内衬铜的厚度一般为1.0mm。
钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。
此阀除非定期检修是绝对不能取消的。
部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。
板式换热器工作原理
板式换热器工作原理一、引言板式换热器是一种常见的热交换设备，广泛应用于工业生产和能源领域。
本文将详细介绍板式换热器的工作原理，包括其结构组成、工作过程和热传导机制。
二、结构组成板式换热器主要由以下几个部分组成：1. 热交换板：由金属材料制成，具有良好的导热性能和强度，通常为波纹状或平板状。
热交换板之间形成流体通道，用于传递热量。
2. 热交换板堆叠成的板组：由多个热交换板叠加在一起形成板组，通过堆叠的方式增加了换热面积。
3. 导向杆和固定板：用于固定和支撑热交换板，确保其间隙均匀，防止变形和泄漏。
4. 进出口管道：用于将待处理的流体引入和排出换热器。
三、工作过程板式换热器的工作过程可以分为以下几个步骤：1. 流体进入：待处理的流体通过进口管道进入换热器，流经板组的流体通道。
2. 热量传递：热交换板的表面与流体接触，热量通过传导和对流的方式从高温流体传递到低温流体。
热交换板的波纹结构可以增加热量传递效率。
3. 流体出口：热量传递后，流体通过出口管道排出换热器，完成换热过程。
四、热传导机制板式换热器的热传导机制主要包括以下几个方面：1. 传导：热交换板的金属材料具有良好的导热性能，热量从高温流体一侧的板传导到低温流体一侧的板。
2. 对流：流体与热交换板的表面接触，通过对流的方式将热量传递给板。
对流的效果受流体速度、流体性质和板的表面特性等因素影响。
3. 辐射：在高温流体一侧，热辐射也会对热量传递起到一定的作用。
辐射传热主要取决于温度差和表面特性。
五、优点和应用板式换热器相比其他类型的换热器具有以下优点：1. 高效换热：板式换热器的板组结构和波纹状热交换板可以增加换热面积，提高换热效率。
2. 结构紧凑：相对于其他换热器，板式换热器体积小，占地面积少，适用于空间有限的场合。
3. 易于清洁和维护：热交换板可以拆卸，方便清洗和维护，减少运行成本。
4. 适用范围广：板式换热器适用于多种工况和流体，包括液体-液体、气体-气体和气体-液体的换热。
热交换器工作原理热交换器工作
热交换器工作原理热交换器工作原理一、热交换器的概念和分类热交换器是一种用于传递热量的设备，它通过将两种不同介质之间的热量传递来实现加热或冷却的目的。
根据其结构和工作原理，热交换器可以分为管壳式、板式、螺旋式、卷管式等多种类型。
二、管壳式热交换器的工作原理管壳式热交换器是最常见的一种类型，它由一个外壳和一个内置在外壳内部的管束组成。
被加热或冷却介质通过管束中流过，而另一种介质则在外部流过。
这两种介质之间通过管子进行传导，从而实现了传递热量的目的。
三、板式热交换器的工作原理板式热交换器是由许多平行排列并夹在两个端板之间的金属板组成。
被加热或冷却介质分别在相邻板之间流过，而另一种介质则在相邻板之间流过。
这些金属板上有许多小孔，使得两种介质可以互相接触并进行传导。
四、螺旋式热交换器的工作原理螺旋式热交换器是由两个同心的螺旋形金属管组成。
被加热或冷却介质在内管中流过，而另一种介质则在外管中流过。
这两种介质之间通过金属管壁进行传导，从而实现了传递热量的目的。
五、卷管式热交换器的工作原理卷管式热交换器是由一个或多个螺旋形金属管组成的。
被加热或冷却介质在内部流过，而另一种介质则在外部流过。
这两种介质之间通过金属管壁进行传导，从而实现了传递热量的目的。
六、热交换器的应用范围由于其高效节能、安全可靠等特点，热交换器广泛应用于化学工程、冶金工业、造纸工业、环保工程等领域。
同时，在船舶、汽车等领域也有着重要应用。
七、总结总体来说，无论是哪一种类型的热交换器，其基本原理都是通过将两种不同介质之间的热量传递来实现加热或冷却的目的。
在实际应用中，我们需要根据不同的工作条件和要求选择合适的热交换器类型，从而达到最佳的效果。
板换换热器及换热原理
a
27
单项分析
产品的进口温度和出口温度取决于前段加工情况和后续 加工的要求：Δ t1= Δ to1- Δ ti1
所用介质的进口温度取决于加工条件，介质的出口温度 可以用能量平衡公式计算得出：V1 × P1 x Cp1 ×△ t1 = V2 × P2 x Cp2 ×△ t2
a
31
分析
间壁通常是波纹状，以实现更剧烈的紊流。紊流有助 于传热，厚度也十分重要。间壁越薄，传热效果越好。 但是这个厚度要有足够的强度来承受液体的压力。现 代化的设计和生产技术使得间壁比几年前的更薄。
a
14
工作原理
通常使用的多管道的管式热交换是基于传统的列管 式热交换器的原理，其产品流过一组平行的通道，提 供的介质围绕在管子的周围，通过管子和壳体上的螺 旋波纹，产生紊流，实现有效的传热。
a
15
补充说明
同一段内可能使用不同规格/模式的管式热交换器 规格：包括外部套管的管径-内部列管的管径-内部列管
a
28
单项分析
温度差异是传热推动力，温差越大，传热越多，所需的热 交换器越小；然而，对于敏感性产品，可利用的温差是有 限的。温差随着液体流经热交换器而不断变化，所以，温 差用一个平均值，LTMD进行计算。决定平均温差大小的一 个重要因素是介质在热交换器中的流动方向。它主要有两 种形式：逆流或并流
a
11
标识介绍
a
12
整体结构
管式换热器：
管式热交换器，不同于板式热交换器，它在产品通 道上没有接触点，这样它就可以处理含有一定颗粒的 产品,颗粒的最大直径取决于管子的直径.
a
13
整体结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板式热交换器工作原理
板式热交换器是一种高效的换热设备，常用于工业领域的加热、冷却、蒸发和凝结等过程中。
其工作原理可以简单描述如下：
1. 换热流体（可以是气体或液体）通过入口管道进入板式热交换器。
2. 在热交换器内部，有一系列平行排列的金属板（通常是不锈钢或铜）堆叠在一起，形成一个板组件。
每个板之间都存在间隙，形成了流体的流通通道。
3. 换热流体在板组件中流动，从一个通道进入另一个通道。
一部分流体通过板的一侧，被称为热端，另一部分流体通过板的另一侧，被称为冷端。
4. 在热端，热交换器内的流体吸收热量，温度升高。
在冷端，冷却介质吸收热量，温度降低。
5. 热交换器上的板之间的热量传递主要通过对流和传导两种方式进行。
通过板间的间隙，热量在板之间交换，使得热端的流体传递热量给冷端的流体。
6. 最终，冷却介质将从出口管道排出，而加热介质则将从另一个出口管道排出。
板式热交换器具有结构紧凑、换热效率高、占用空间少等优点，广泛应用于石油化工、电力、冶金等行业。
