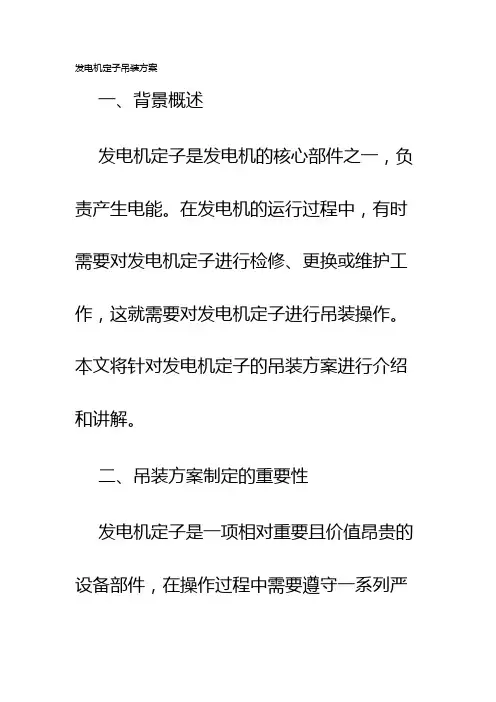

发电机定子吊装方案
发电机定子吊装方案一、背景概述发电机定子是发电机的核心部件之一，负责产生电能。
在发电机的运行过程中，有时需要对发电机定子进行检修、更换或维护工作，这就需要对发电机定子进行吊装操作。
本文将针对发电机定子的吊装方案进行介绍和讲解。
二、吊装方案制定的重要性发电机定子是一项相对重要且价值昂贵的设备部件，在操作过程中需要遵守一系列严格的吊装操作规程和安全要求。
吊装方案制定是为了保证吊装过程中的安全性和高效性，同时也可以减少意外事故的发生和减少损失。
三、吊装方案制定的基本要素1. 条件评估：在制定吊装方案之前，必须充分评估现场环境、设备状况以及吊装设备等因素。
包括但不限于：起重设备的承载能力、起重高度、操作空间、地面承重能力等。
2. 吊装设备选择：根据发电机定子的重量、尺寸和安装情况，选择适合的吊装设备，如起重机、吊车、电动葫芦等。
同时要确保所选设备的额定承载能力和操作空间满足要求。
3. 吊装点确定：根据发电机定子的特点和结构，确定吊装点的位置。
吊装点应选择在定子结构的强固部位，以确保吊装的稳定性和安全性。
同时，需要避免对定子造成不必要的损坏。
4. 吊装过程规划：根据定子的吊装要求和所使用的吊装设备，制定吊装过程的详细步骤和操作规程。
包括但不限于：吊装高度的控制、定子的固定与解固、吊装速度和吊装角度的控制等。
5. 安全措施：在吊装过程中，必须采取一系列安全措施来保证人员的安全。
包括但不限于：指定专人负责指挥和监督吊装过程、佩戴安全防护装备、确保作业现场的清洁和整齐等。
四、吊装方案的操作步骤以下是一个典型的发电机定子吊装方案的操作步骤：1. 确定吊装点：根据定子的结构和重量，确定合适的吊装点，并进行必要的检查和测试，确保吊装点的稳定性和安全性。
2. 准备工作：准备好所需要的吊装设备，并进行必要的检修和保养。
确保吊装设备的正常运行和安全可靠。
3. 吊装前检查：在吊装之前，对吊装设备的各个部分进行全面检查，确保没有故障和安全隐患。
水轮发电机A级检修作业指导书机械部分模板
xx公司
文件包编号: -J03
受控号: J03
水轮发电机组A级检修
机械作业指导书
批 准:
审 核:
编 制:
检修设备名称:x号水轮发电机组
设备单位:xx水电开发有限公司
检修单位:xx工程有限责任公司
xx公司
检修文件包交底记录表
页数: 1/1
工程名称
水电厂№机组级检修
作业项目名称
4）起吊作业时,检修人员站位符合要求
是否执行:
是□否□
检修负责人:
与其它物件相碰
保证通道畅通
是否执行:
是□否□
检修负责人:
尾水平台搭接
搭尾水平台时人掉入尾水
搭平台的人应系好安全带
是否执行:
是□否□
检修负责人:
平台不牢固
搭尾水平台枕木和木板应完整,牢固,各挂钩不脱落
是否执行:
是□否□
检修负责人:
油盆渗漏试验
是否执行:
是□否□
检修负责人:
螺孔错位
大轴校水平中心联轴时叁个千斤顶同时用力
是否执行:
是□否□
检修负责人:
xx公司
危险点分析及预控措施
(生效印)
设备编码:
设备名称
№机检修
页数: 2/2
项目序号:
适用规程:
设备位置:
作业内容
危险点
控制措施
执行情况及签证
吊装底环、导水叶
起重伤害
3）吊起时,手和脚不能放在设备下部
设备名称
№机检修
页数: 1 /2
项目序号:
适用规程:
设备位置:
作业内容
危险点
水轮发电机组A级检修技术及施工方案
水轮发电机组A级检修技术及施工方案一、概述二、技术要点1.设备准备进行A级检修前，需要对设备进行准备工作。
包括停机检查、排空冰冻水、清理杂物等。
2.拆卸检查对水轮发电机组的重要部件进行拆卸检查，包括定子、转子、附件等。
检查磨损情况、裂纹、变形等缺陷，并进行记录。
3.清洗清理将拆卸下来的部件进行清洗清理，除去灰尘、污垢等。
尤其是定子和转子的绝缘层要进行专门的清理工作，确保其绝缘性能良好。
4.磨损修复对检查出来的磨损部位进行修复，包括磨平、磨削、补焊等处理措施。
确保设备在运行时能够更好地与其他部件协同工作。
5.隐患排查对水轮发电机组的电气系统进行隐患排查，包括绝缘性能、接线连接、开关的灵敏度等。
针对检查出来的问题及时进行修复，以确保设备安全运行。
6.润滑维护对润滑部件进行润滑维护，包括清洗润滑油、更换润滑油等。
确保润滑系统的正常运行，减少设备磨损和摩擦。
7.装配调试将清洗清理好的部件进行装配，并进行调试工作。
保证备件按照正确的方式连接，确保设备在运行时能够发挥最佳效能。
8.故障排除检测水轮发电机组是否存在故障，包括绝缘电阻、振动水平、温度升高等指标。
对检测出来的问题进行排除和修复，确保设备能够正常工作。
三、施工方案1.制定详细的施工计划，包括所有检修工作的具体内容、施工时间、人员安排等。
2.配备专业的工具和设备，确保施工过程中能够顺利进行。
例如吊装设备、清洗设备、检测设备等。
3.制定安全措施，确保施工人员的人身安全和设备的安全。
例如佩戴防护装备、设立安全围栏、使用安全工具等。
4.确定检修人员的技术要求，为检修人员提供相关的培训和指导。
确保他们掌握专业的技能，并能正确进行操作。
5.施工过程中要加强监督和检查，确保各项工作符合要求，不出现疏漏。
6.完工后要进行验收和测试，确保设备的各项指标符合要求，能够正常投入使用。
四、结论水轮发电机组A级检修技术及施工方案是保证设备运行正常、提高发电效率的重要步骤。
通过对设备的拆卸检查、清洗清理、磨损修复、隐患排查、润滑维护、装配调试和故障排除等工作，能够保持设备的良好状态，延长设备的使用寿命。
01附件4：立式混流式水轮发电机组A级检修标准详解
Q/HN 华能四川水电有限公司企业标准Q/HN－1－6200.05.004—2014附件4：立式混流式水轮发电机组A 级检修标准（试行）2014-08-01 发布 2014-09-01 实施华能四川水电有限公司发布目录1编号说明 (2)2工艺流程图 (3)2.1 立式混流式水轮发电机组结构参考图 (3)2.2 立式混流式水轮发电机组A级检修拆机流程参考图 (4)2.3 立式混流式水轮发电机组A级检修回装流程参考图 (6)2.4 立式混流式水轮发电机组A级检修试验投运流程参考图 (8)3立式混流式水轮发电机组A级检修项目 (9)3.1 水轮机A级检修标准项目 (9)3.2 发电机A级检修标准项目 (11)3.3 发电机电气一次设备A级检修标准项目 (13)3.4 安全自动装置A级检修标准项目 (15)3.5 辅助设备A级检修标准项目 (19)3.6 启机试验A级检修标准项目 (21)3.7 水轮发电机组A级检修非标准项目 (21)4立式混流式水轮发电机组A级检修项目施工方法及质量标准 (20)4.1 水轮机A级检修标准项目施工方法及质量标准 (20)4.2 发电机A级检修标准项目施工方法及质量标准 (57)4.3 发电机电气一次设备A级检修标准项目施工方法及质量标准 (82)4.4 安全自动装置A级检修标准项目施工方法及质量标准 (98)4.5 辅助设备A级检修标准项目施工方法及质量标准 (19)4.6 启机试验A级检修标准项目施工方法及质量标准 (161)5立式混流式水轮发电机组A级检修项目质量验收单 (174)立式混流式水轮发电机组A级检修标准1编号说明本导则中检修项目编号由7位阿拉伯数字组成，共5级。
具体结构如下：X X X XX XX检修项目代码（具体项目），两位数字子系统（设备名称）代码，两位数字大系统（系统名称）代码，一位数字检修类别代码，一位数字机组型式代码定义如下表所示：机组形式代码检修类别代码大系统名称代码子系统名称代码混流式机组2A 1 水轮机 1水导轴承01导水机构02转轮与主轴03主轴密封04尾水管05水轮机补气装置06机组进水主阀07主阀油压装置08B 2 发电机 2定子检查01转子及主轴02导轴承03推力轴承04上、下机架05制动系统06空气冷却器07轴线与中心调整08C 3一次电气设备3发电机附属设备01电气预防性试验02安全自动装置4调速系统01机组保护系统02油压装置和漏油系统03消谐装置04现地控制系统05调速器控制系统06励磁系统07油压装置控制系统08辅助设备 5油系统01水系统02气系统03机旁400V配电装置04其它部分检修05启机试验 6 01 举例：“2120103”代表混流式水轮发电机组A级检修发电机部分，定子检查的定子合缝，机座组合螺栓、基础螺栓、销钉、结构焊缝检查、处理。

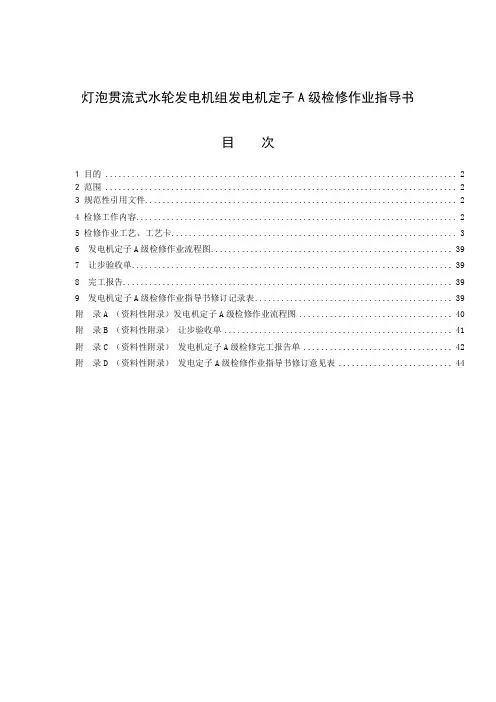

灯泡贯流式水轮发电机组发电机定子A级检修作业指导书
灯泡贯流式水轮发电机组发电机定子A级检修作业指导书目次1 目的 (2)2 范围 (2)3 规范性引用文件 (2)4 检修工作内容 (2)5 检修作业工艺、工艺卡 (3)6 发电机定子A级检修作业流程图 (39)7 让步验收单 (39)8 完工报告 (39)9 发电机定子A级检修作业指导书修订记录表 (39)附录A （资料性附录）发电机定子A级检修作业流程图 (40)附录B （资料性附录）让步验收单 (41)附录C （资料性附录）发电机定子A级检修完工报告单 (42)附录D （资料性附录）发电定子A级检修作业指导书修订意见表 (44)灯泡贯流式机组发电机定子A级检修作业指导书1 目的为规范灯泡贯流式机组发电机定子A级检修作业行为，保证灯泡贯流式机组发电机定子A 级检修符合工艺质量和文明生产管理的要求，确保灯泡贯流式机组发电机定子A级检修工作能安全、可靠地完成。
为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2 范围本检修作业指导书规定了灯泡贯流式机组发电机定子A 级检修项目、工序及质量标准等。
本检修作业指导书适用于灯泡贯流式机组发电机定子A 级检修现场检修及验收工作。
3 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 26164.1 电业安全工作规程GB/T 8564 水轮发电机组安装技术规范DL/T 838 发电企业设备检修导则DL/T 5038 灯泡体贯流式水轮发电机组安装工艺规程QCDT 207.0005 水力发电机组A级检修管理导则（试行）百龙滩电厂发电机安装手册（富士电机）4 检修工作内容机组发电机定子拆除前空气间隙测量、定子拆除吊出机坑、定子在安装间水平调整及定子圆度检查等9项作业，作业流程见附录A，作业内容见表1。
表1 发电机定子A级检修工作内容5 检修作业工艺、工艺卡“一人一帽一档案”编号人员签字工作负责人：检修单位：监理：业主：四、准备工作（W1）1.□作业文件准备，工具、材料及各备品配件清点、检查及检验。
发电机定子吊装施工方法及工艺要求
发电机定子吊装施工方法及工艺要求1、准备工作1 ) 拆除两台行车之间大车行走缓冲装置，用φ159×6的无缝钢管将两行车端梁刚性连接，并保持两台行车中心距为9.0m。
2) 拆除一台行车的大车行走控制线路，接到另一台大车行走控制线路上，用一台行车同时控制两台行车的大车行走。
3) 两台行车上面各增加一自制的80t附加起重小车（布置在靠B 排柱侧），附加起重小车由10t卷扬机和卷扬机底座组成，利用CKE2500型履带吊将其吊装至行车桥架上，调整附加起重小车与行车原起重小车之间的中心距离，以保证两小车的中心对准发电机定子纵向就位中心线，从而保证起吊千斤绳垂直起吊。
4) 两台行车上的附加起重小车与其起吊扁担右梁的两端销轴各通过一付80t滑车组连接，采用6×37+1－1667－φ28钢丝绳穿绕80t 滑车组“六、六”走十二道，即倍率12，钢丝绳出头由附加起重小车上的10t卷扬机牵引。
5) 原有起重小车与其起吊扁担左梁的两端销轴通过80t大钩直接连接。
6) 左右扁担梁利用四根φ56千斤绳与发电机定子的四只吊攀连接，φ56千斤绳长度为L=20m，四个头起吊。
7) 用经纬仪测取大梁在空载状态下两端及跨中共三点标高值，以测算实际吊重时大梁跨中实际最大挠度值。
2、吊装过程1) 起吊前各项准备工作做好后，即可进行起吊，起吊时利用两行车的原小车大钩和附加起重小车卷扬机配合将发电机定子整体抬吊至离地约200mm停止，悬吊10分钟，对所有起吊设施进行全面检查，并在汽机房两端利用经纬仪对行车桥架跨中的下挠度进行监测，桥架跨中的下挠度不得超过36.4mm，试刹车，确认各部件无异常后，方可继续起吊。
2) 当发电机定子抬吊至超过发电机台板上平面100~200mm后停止上升。
开动行车大车，使定子吊运横向中心与基础横向中心对正，然后放下就位。
3、质量标准1）定子起吊前，定子的纵向中心线同发电机基础纵向中心线应重合。
2）用φ159×6的无缝钢管刚性连接两台行车，并保持两台行车中心距为9.0m。
水电厂水轮发电机组A级检修项目管理
水电厂水轮发电机组水轮发电机组的A 级检修是一项综合性的系统工程，涉及机械、电气、起重、电焊等多个特殊专业，应精心组织、精心安排。
如何对水轮发电机组A 级检修项目进行有效的科学管理，降低生产成本，并充分调员工的积极性，使人力资源得到充分利用，提高经济效益，是现代发电企业面临和解决的问题。
要求为人的意识、习惯，习惯一旦形成，将潜移默化的、长期的影响人们的工作、生活质量。
素养是建立在人的意识之中，提高素养需要进行培训、宣传、进行制度约束并有效地运用激励等辅助手段。
“6S”管理的内容如下：（一）整理（SEIRI）指将现场物品区分为有用和无用，并将无用的物品清除掉，其作用是腾不断改善。
提升“人的品质”，使员工成为对任何工作都讲究认真的人；养成良好的习惯，遵守规则做事；培养积极创新的精神；每个人充满活力，营造团队精神。
（六）安全（SECURITY）指清除一切不安全因素是以上“5S”的保障，也是其目的和成果之一：通过对危险源的改善和治理，防止安全出空间备用；防止误用、误送；塑造清爽事故的发生；创造对人和企业财产没有一、水轮发电机组A级检修的“6S”管理的工作场所。
（二）整顿（SEITON）威胁的环境，避免安全事故苗头，减少工业伤害。
指合理安排现场物品放置的位置把“6S”管理引入水轮发电机组的A 级检修是安全、经济、高效的科学管理，是确保设备检修质量达标的有效手段和机组安全、经济、稳定运行的可靠保障。
“6S”管理（整理、整顿、清扫、清洁、素养、安全）是当前国际上较为先进的管理方法，是企业实施“以人为本”管理的重要方式，能为员工创造一个整洁、舒适、合理、安全的工作环境。
通过规范员工在“6S”方面的行为，以促进企业的快速发展。
其中素养是6S 中最独特的一项要素，也是其精华之处，体现企业管理中“以人为本”的思想。
对于员工来讲，制度是外在的、强制性的，更彻底的保障是将外在的要求转化为员工的主动性，发自内心的行动。
也就是变规定、和方法，并进行必要的标识，其作用是使工作场所一目了然；减少寻找物品的时间，提高效率；清除过多的积压物品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梧州桂江电力有限公司
水轮机发电机定子吊装
1定子吊出前准备工作
1．1定子引出线已拆除。
1．2流道盖板已拆除。
1．3冷却水系统相关部件已拆除。
1．4冷却风机已拆除。
1．5受油器及其支架已拆除，操作油管已往下游侧拔出。
1．6发电机滑环已拆出。
1．7灯泡头已拆出并吊至流道内放置。
1．8在流道内搭设检修平台。
2定子吊出技术措施。
2．1在定子法兰上游侧安装十字加强支架。
2．2按图纸要求安装专用工具。
2．3松出定子法兰与管形座法兰联接销钉及螺栓。
2．4利用桥机将定子往上游侧平移，直至与转子完全脱开后吊至安装间用枕木垫子放水平。
3定子吊入技术措施。
3．1定子吊入安装前应具备的条件。
3．1．1转子已检修完毕。
3．1．2管型座上游侧法兰面的平面度偏差不大于0.1mm/m，用刀形样板平尺检查无高点、毛刺。
3．1．3检查定子法兰面应符合要求，并将密封盘根粘于密封槽上。
3．1．4安装用于定子吊装的十字加强支架。
3．2定子翻身。
3．2．1安装定子翻身摇台，将定子翻身后拆除翻身摇台。
3．2．2定子起吊翻身前，在X、Y方向各挂一根钢琴线，其交叉高度30~50mm，起吊定子，离开地面30~50mm，测量各变形值。
并作出记录，观察有无有害变形，起吊时派专人监护桥机；提升定子500~800mm，再下降至地面约100mm左右，升降三次，以考验桥机各部件的可靠性。
3．2．3检查并清扫定子两法兰面密封槽。
4定子套装。
4．1检查完毕后将定子提升至超过行走障碍物，行走至发电机竖井上方后，缓慢下降使其落在安装小车上。
4．2上、下、左、右微量找正，利用桥机安装小车及手拉葫芦将转子慢慢往下游靠，缓慢水平移动定子，进行定子套转子工作。
4．3定子套转子时，在上游侧上、下、左、右每个间隔2个磁极插入约2mm厚、长度适宜的软木条或环氧板，进行导向监护，并保护端部绝缘，直至定子完全套入转子为止。
5定子与管型座连接。
5．1在组合螺钉拧紧前，用专用工具测量气隙，使气隙沿周向均匀。
气隙测量工具长度应超过磁极长度的1/3。
若符合要求则拧紧全部组合螺钉。
5．2检查组合缝间隙应符合设计要求，不得渗水。
6安全措施。
6．1进入生产现场工作人员应穿工作服，佩戴安全帽。
6．2吊装时应检查吊具、钢丝绳是否有无损坏，起吊强度应满足要求，检查吊
点焊缝，应无开裂现象，强度应满足要求。
6．3定子吊装前应对桥机进行整体检查、维护、保养。
6．4吊装定子时，应有专人负责指挥和协调。
6．5在定子吊装过程中应遵守起重吊运的有关规定。
6．6高空作业应佩戴安全带，做好防止高空坠物的安全措施。
