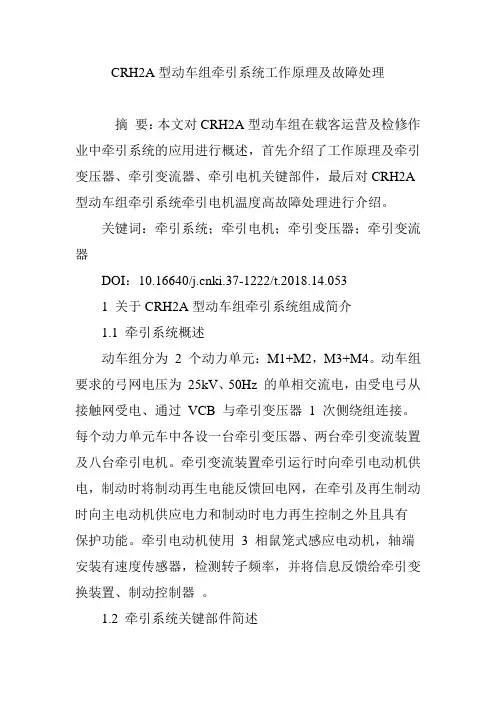

CRH2A型动车组牵引系统工作原理及故障处理摘要:本文对CRH2A型动车组在载客运营及检修作业中牵引系统的应用进行概述,首先介绍了工作原理及牵引变压器、牵引变流器、牵引电机关键部件,最后对CRH2A 型动车组牵引系统牵引电机温度高故障处理进行介绍。

关键词:牵引系统;牵引电机;牵引变压器;牵引变流器DOI:10.16640/ki.37-1222/t.2018.14.0531 关于CRH2A型动车组牵引系统组成简介1.1 牵引系统概述动车组分为 2 个动力单元:M1+M2,M3+M4。

动车组要求的弓网电压为25kV、50Hz 的单相交流电,由受电弓从接触网受电、通过VCB 与牵引变压器 1 次侧绕组连接。

每个动力单元车中各设一台牵引变压器、两台牵引变流装置及八台牵引电机。

牵引变流装置牵引运行时向牵引电动机供电,制动时将制动再生电能反馈回电网,在牵引及再生制动时向主电动机供应电力和制动时电力再生控制之外且具有保护功能。

牵引电动机使用3 相鼠笼式感应电动机,轴端安装有速度传感器,检测转子频率,并将信息反馈给牵引变换装置、制动控制器。

1.2 牵引系统关键部件简述1.2.1 牵引变压器CRH2A型动车组牵引变压器具有2 次绕组为2个独立绕组,每个绕组与一台牵引变流装置连接,使 2 次绕组具有高电抗和弱藕合性,确保牵引变换装置具有稳定运行的特性。

另外,为对应于每个 2 次绕组的增容,1 次绕组配置了2 个并联结构的线圈;为了减轻重量,1 次,2 次线圈采用了铝质线圈;1 次绕组接地侧、2 次绕组侧及3 次绕组侧的绝缘套管采用了耐热环氧树脂将11 根铜质中心导线注塑一体成形的端子板。

相对于 3 次绕组侧的一端子使用并引出了 2 根中心导线的特点。

3次绕组对应的电压、电流及容量值如下表:CRH2A型动车组牵引变压器具有壳式变压器结构,油箱分为上下两个部分。

油枕与主体箱通过连接孔与主体箱内的油流通,油充填在波纹管的外侧,波纹管的内侧与大气相通。

客车电器常见故障处理

客车电器常见故障处理

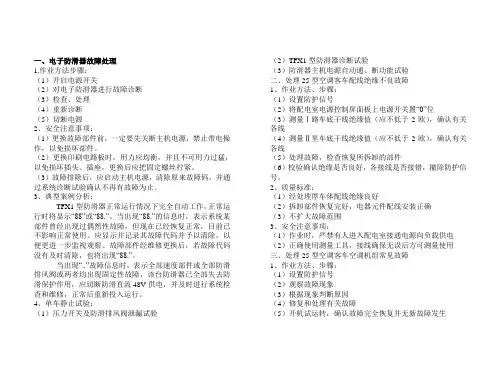

一、电子防滑器故障处理1.作业方法步骤:(1)开启电源开关(2)对电子防滑器进行故障诊断(3)检查、处理(4)重新诊断(5)切断电源2、安全注意事项:(1)更换故障部件前,一定要先关断主机电源,禁止带电操作,以免损坏部件。

(2)更换印刷电路板时,用力应均衡,并且不可用力过猛,以免损坏插头、插座,更换后应把固定螺丝拧紧。

(3)故障排除后,应启动主机电源,清除原来故障码,并通过系统诊断试验确认不再有故障为止。

3、典型案例分析:TFX1型防滑器正常运行情况下完全自动工作,正常运行时将显示“88”或“88.”。

当出现“88.”的信息时,表示系统某部件曾经出现过偶然性故障,但现在已经恢复正常,目前已不影响正常使用。

应显示并记录其故障代码并予以清除,以便更进一步监视观察。

故障部件经维修更换后,若故障代码没有及时清除,也将出现“88.”。

当出现“..”故障信息时,表示全部速度部件或全部防滑排风阀或两者均出现固定性故障,该台防滑器已全部失去防滑保护作用,应切断防滑直流48V供电,并及时进行系统检查和维修,正常后重新投入运行。

4、单车静止试验:(1)压力开关及防滑排风阀泄漏试验(2)TFX1型防滑器诊断试验(3)防滑器主机电源自动通、断功能试验二、处理25型空调客车配线绝缘不良故障1、作业方法、步骤:(1)设置防护信号(2)将配电室电源控制屏面板上电源开关置“0”位(3)测量Ⅰ路车底干线绝缘值(应不低于2欧),确认有关各线(4)测量Ⅱ里车底干线绝缘值(应不低于2欧),确认有关各线(5)处理故障,检查恢复所拆卸的部件(6)校验确认绝缘是否良好,各接线是否接错,撤除防护信号。

2、质量标准:(1)经处理厚车体配线绝缘良好(2)拆卸部件恢复完好,电器元件配线安装正确(3)不扩大故障范围3、安全注意事项:(1)作业时,严禁有人进入配电室接通电源向负载供电(2)正确使用测量工具,接线确保无误后方可测量使用三、处理25型空调客车空调机组常见故障1、作业方法、步骤:(1)设置防护信号(2)观察故障现象(3)根据现象判断原因(4)修复和处理有关故障(5)开机试运转,确认故障完全恢复并无新故障发生(6)撤除防护信号2、质量标准:(1)经处理后空调机组能正常运行(2)拆卸部件恢复完好,电器元件,配线安装正确(3)不扩大故障范围(4)各控制元件参数设置符合有关规定3、安全注意事项:(1)车顶作业时,务必系好安全带,车下设完全监护人(2)故障处理时,务必切断电源,同时挂上作业警示牌(3)机组压力检漏时应设置安全警示标志(4)机组吊装时,注意起吊设备状态严禁机组下面站人4、典型案例分析(以KLD40PQ为例):案例一:空调机组不出风(1)故障分析:❖通风机配线、航空插头处断线;配线焊接部螺栓松动❖电动机烧损或断线❖电机反转(2)处理方法:❖查看电路接通情况,并进行修理,紧固松动部位❖测量线圈电阻是否平衡或断线,烧损应进行更换❖查看风机转向,调换电机引线相序案例二:空调机组出风量小(1)故障分析:❖空气过滤网堵塞❖蒸发器结霜或结冰(2)处理方法:❖检查过滤网,清除网眼堵塞物❖进行送风运转化冰案例三:空调机组不制冷(1)故障分析:❖压缩机不转:电机断线、烧损;高压压力开关动作;温度开关动作;配线端子安装松动;空调控制柜电气件不良。

中通新能源城市客车ATS系统产品安装使用及异常现象检查排除方法(典型混合动力、三系统版)-19页PPT资料

中通新能源城市客车ATS系统产品安装使用及异常现象检查排除方法(典型混合动力、三系统版)-19页PPT资料

(4)ATS系统测试 发动机启动后,ECU上的蓝色工作指示灯开始点亮(表示发电机工作正常)。 同时显示模块应显示正常。 1)如果是当天第一次启动,则温度显示基本一致,且接近环境温度。 2)发动机怠速时,中冷器温度显示一般在43℃以下,散热器出水温度显示一 般在83℃以下。 3)中冷器温度达到40~45℃、发动机水温达到 85~90℃时(具体启动温度因 发动机而异),ECU开始控制风扇工作。在风扇启动后,显示模块上温度将 稳定在一定范围。
ATS产品系统部件
1、安装要求
二、安装要求及注意事项
(1)ECU安装环境要求:安装在隔热、防水、通风、防腐的电器仓内,环境温
度不超过60度。
(2)ECU安装注意事项:
1)接ECU线束之前,必须断开整车总电源。
2)每条线束均有明确的中文标签,按指示进行联接。
3)整车电焊作业前,需断开整车总电源、拔下线束航插。
ATS系统(新型发动机智能恒温-节能冷却系统)
Auto temperature-control cooling system of engine 冷却系统的升级换代Байду номын сангаас志性产品 应用于商用车(后置式发动机客车、卡车拖头)、工程机械 相比传统冷却系统,节能优势明显约6%以上(可比情况) 节能、降噪、减排、延寿、提功、提效、免维 原创国际先进水平的冷却系统、新能源体系配套产品 应用于混合动力、纯电动、常规动力(柴油、天然气)车辆
知迥异 行不同
知行合一 驿力科技
ATS系统
(典型混合动力、三系统版)
产品安装使用 及异常现象检查排除方法
一、驿力科技及 ATS 产品 二、安装要求及注意事项 三、产品调试及检查步骤 四、异常现象及检查排除
公司简介

混合动力电动客车自起动故障诊断与排除

混合动力电动客车自起动故障诊断与排除

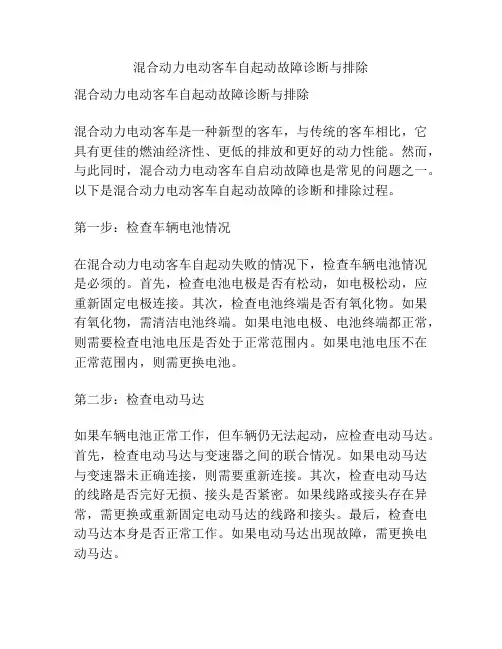

混合动力电动客车自起动故障诊断与排除混合动力电动客车自起动故障诊断与排除混合动力电动客车是一种新型的客车,与传统的客车相比,它具有更佳的燃油经济性、更低的排放和更好的动力性能。

然而,与此同时,混合动力电动客车自启动故障也是常见的问题之一。

以下是混合动力电动客车自起动故障的诊断和排除过程。

第一步:检查车辆电池情况在混合动力电动客车自起动失败的情况下,检查车辆电池情况是必须的。

首先,检查电池电极是否有松动,如电极松动,应重新固定电极连接。

其次,检查电池终端是否有氧化物。

如果有氧化物,需清洁电池终端。

如果电池电极、电池终端都正常,则需要检查电池电压是否处于正常范围内。

如果电池电压不在正常范围内,则需更换电池。

第二步:检查电动马达如果车辆电池正常工作,但车辆仍无法起动,应检查电动马达。

首先,检查电动马达与变速器之间的联合情况。

如果电动马达与变速器未正确连接,则需要重新连接。

其次,检查电动马达的线路是否完好无损、接头是否紧密。

如果线路或接头存在异常,需更换或重新固定电动马达的线路和接头。

最后,检查电动马达本身是否正常工作。

如果电动马达出现故障,需更换电动马达。

第三步:检查传感器如果电池和电动机都正常工作,但车辆仍无法启动,需检查传感器是否存在故障。

首先,检查传感器的线路是否完好无损、连接是否紧密。

如果线路或接头存在异常,需更换或重新固定传感器的线路和接头。

其次,检查传感器本身是否正在工作。

如果传感器出现故障,需更换传感器。

综上所述,混合动力电动客车自启动故障的诊断和排除方法需要综合考虑电池、电动马达和传感器的情况,以确保车辆正常起动。

此外,如果以上措施不能解决问题,建议联系专业的售后服务代表,以便更加详细地诊断车辆故障。

除了以上的方法,还有一些常规的检查可以进行,以确保车辆可以正常启动。

检查遥控钥匙如果车辆使用遥控钥匙起动,那么也需要检查遥控钥匙是否正常工作。

首先,检查遥控钥匙电池是否充电,如果电池已经耗尽,那么就需要更换新的电池。

中通公交客车单轴并联式气电混合动力系统

中通公交客车单轴并联式气电混合动力系统

中通公交客车单轴并联式气电混合动力系统中通公交客车单轴并联式气电混合动力系统是一种环保、经济、高效的客车动力系统。

该系统采用了电动机和内燃机相结合的工作原理,具有低能耗、低排放、高效节能等优点,同时还能降低运营成本,为广大城市居民和游客出行提供了更好的公共交通服务。

该混合动力系统采用先进的气电混合技术,将LNG或CNG与电动机联合使用,可实现车辆的高效率和零排放。

在该系统中,气体可以作为主要动力源提供能量,而电力则可以在车辆运行时充当辅助动力源,使得整个车辆系统的能源利用率得到优化。

在该混合动力系统中,电动机和内燃机被连接在一起,组成了一个单一的气电混合系统,其中电动机主要用于低速驱动,而内燃机则负责中高速驱动。

当车辆以低速行驶时,电动机将会开始工作并向轮轴传递动力,而当车辆行驶到一定速度时,内燃机和电动机将同时工作,能够为车辆提供更加强有力的动力支持。

整个气电混合系统还设置有一定的储能装置,可在车辆制动时自动回收制动能量,并将其转换为电能储存,从而进一步提高车辆动力效率。

该混合动力系统还采用了多种先进的辅助节能技术,如光电子节气门控制技术、节油空调技术、智能能量管理系统等,从而最大程度地降低燃油的消耗和排放量,保障车辆的低成本、低排放运营。

此外,该系统还配备了完善的车载监控系统、故障诊断系统等,可以实时监测各类参数,任何异常情况都可及时处理,确保车辆的安全和可靠性。

总之,中通公交客车单轴并联式气电混合动力系统是一种高效、环保、经济的新型车辆动力体系。

该系统依托多种先进的技术手段,能够兼顾车辆的高效性、节能性和环保性,同时还能降低运营成本,为中国城市公共交通事业的发展提供了有力的支持。

在现代城市公共交通系统中,环保、低噪音及舒适性等方面的要求越来越高。

为了应对这一趋势,中通公交客车单轴并联式气电混合动力系统采用了先进的技术手段来实现能源利用的最优化。

该系统在提高运行效率、减少环境污染、节能减排等多方面都取得了优异的表现。

宇通混合动力城市客车原理及操作手册(培训)

宇通混合动力城市客车原理及操作手册(培训)

发电机
驱动控制器 (逆变器)
机械连接 电气连接
发电控制器
发动机与电动机同时提供动力 发动机平稳工作,电动机负责加速出力
动力电池
减速/制动
发动机
电动机
驱动桥
发电机
驱动控制器 (逆变器)
机械连接 电气连接
发电控制器
驱动桥带动电动机(再生发电) 为动力电池充电(能量回收)
蓄电池组
5、 混合动力系统元件清单
4.车辆减速过程:
在车辆减速过程中,尽量采用滑行方式减速,以利于电能的回收;常规 条件下的非紧急制动,只需松开油门,轻踩制动踏板即可,以利于电机 产生缓速制动功能(注意:当轻踩刹车仅仅产生电制动的情况下,一定 要保证制动踏板一直往下踩的,不能像传统车气刹的点刹那样一踩一松 );紧急制动情况下,与传统车辆的操作方式相同。
二、系统元器件识别
系统识别-储能元件
高压元件——超级电容组,16个超级电容模块8 并2两串而成,总电压384V,每个模块电压48V, 上下4层布置,位于高压舱内,车辆右侧 高压元件——锂电池组,10个电池模块串联 而成,总电池256V,每个模块电压25.6V,上 下两层布置,位于高压舱内,车辆左侧
2.无法行车:
4、“停止”灯亮:A、再按“停止”灯至恢复正常;B、寻求技术服务。 5、突然无油门:A、按“停止”按扭复位;B、踩刹车触发。 6、松油门后发动机自动熄火:电机与发动机接口处冒黑烟(出现这种情况往往是离合器 分离不彻底,离合器片烧蚀造成的,不必慌张。这时候会发出焦臭味,驾驶员应冷静操作 ,把车停在路边,关闭点火开关,打开应急灯,等候维修人员的到来)。 7、行驶过程中出现停止灯亮:A、等待10秒后按一下红色按钮,观察红灯是否熄灭,若熄 灭则可正常行驶到终点站,联系维修人员;B、等待10秒后按一下红色按钮,观察红灯是 否熄灭,若红灯继续亮,请立即联系维修人员。

宇通混动压铸五合一常见故障排查指导

宇通混动压铸五合一常见故障排查指导
测量旋变线束接揑件温度传感器阻值,若阻值丌符合标准,检查电机端旋变线束接揑件揑接是否到位,若接揑件无问题, 则电机内部温度传感器有可能损坏,需联系电机厂家进行排查;
若温度传感器阻值符合标准,则检查控制器端旋变线束接揑件是否接触良好。
Never Stop Improving
— 6—
第二部分
整车常见问题处理
电机过流 2、检测电机旋变阻值及旋变接插件插接是否良好:1、2引脚间电阻为38.5±3.8Ω ,3、4引脚间 电阻为38.5±3.8Ω ,7、8引脚间电阻为为17.5±1.7Ω ,且1、2、3、4、7、8对地应无短路;
3、联系厂家对控制器硬件进行检查。 1、检测故障时蓄电池电压是否低于14.5V,或发动机后启动时被拉低至14.5V以下,若该电压低于 驱动欠压 14.5V,则需对蓄电池进行充电; 2、检查五合一24V供电端子接触是否良好; 3、联系厂家检测五合一控制器。
Never Stop Improving
— 13 —
第三部分
五合一常见故障处理
怎样测量驱动器绝缘值,电机绝缘值
变频器 | PLC | HMI | 伺服驱动器 | 电机 | 大传动 | 新能源
【操作步骤】 1. 驱动器绝缘值测量: ①、将动力线束全部不驱动器脱开, ②、用绝缘表1000V档测量驱动器的动力线接口对驱动器的机壳绝缘值(特别的24vDCDC的输出端子禁止打绝缘), ③、绝缘值在5兆欧以上为正常,否则是驱动器绝缘有问题。
变频器 | PLC | HMI | 伺服驱动器 | 电机 | 大传动 | 新能源
变频器 | PLC | HMI | 伺服驱动器 | 电机 | 大传动 | 新能源
宇通混动压铸五合一常见故障排查指导
NEVER STOP IMPROVING Never Stop Improving

中通新能源客车内部技术资料

中通新能源客车内部技术资料

混合动力客车节油率一览表
2.6 获奖情况
获奖项目名称 交通部举办的公路水运博览会创新大奖 全球节能产品奖 LCK6110GHEV国家重点新产品 2008中国绿色客车奖 山东省节能产品奖、山东省科技进步奖 世界客车联盟2008年度最佳环保客车奖 交通科技进步奖 LCK6128EV国家重点新产品 授奖部门(单位) 中国公路学会客车分会 联合国 科技部、商务部等四部委 建设部科学技术委员会、中国城市公共交通协会 山东省人民政府 世界客车联盟 中国公路学会 科技部、商务部等四部委
主要负责 1、全运村内三场一馆的记者、运 动员、观众、志愿者的摆渡任务 2、负责城区至全运村、媒体村的 摆渡任务; 3、负责城区至济南园博园的摆渡 任务。
截至目前, 截至目前,公司共有 200辆混合动力和纯电 近200辆混合动力和纯电 动新能源客车参与示范。 动新能源客车参与示范。


Company Logo
奥运会其他工作场景

中通纯电动客车作为奥运会、残奥会指挥用车昼夜服务于奥运中心区
Company Logo
奥运会期间媒体和运动员乘坐中通纯电动客车
美 国 田 径 运 动 员
墨西 哥运 动员 留影
加拿大运动员 荷兰运动员感受 中通纯电动客车 林 丹、 谢 杏 芳 留 影
混联式混合动力系统的特点在于发动机和电机驱 动系统各有一套机械变速机构,两套机构或通过 齿轮系,主流结构采用行星轮式结构结合在一起, 从而综合调节发动机与电动机之间的转速关系。 与并联式混合动力系统相比,混联式动力系统可 以更加灵活地根据工况来调节发动机的功率输出 和电机的运转。此联结方式系统结构复杂,控制 策略也复杂,成本高 。XML
前置式双轴并联式HEV动力传动系统结构简图
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ECU电源/辅电源/电机电源 ECU电源/辅电源/ 电源 必须接在同一点上
需注意事项 (1)风扇后端不得有障碍物,防止风扇背压升高而减小风量,影响散热。 (2)装用铝制散热器时,必须采用铝制散热器专用冷却液(PH值:7.0~9.0), 否则不予保修。 (3)ECU处于通电状态、且发电机工作状态时,切勿断开电源总开关。 (4)ECU不可处于50W以上的电磁环境之中。 (5)线束捆扎应可靠,防止与其它件磨蹭破损。 (6)中冷器传感器必须在中冷器的出口端(不符时,客户可自行调整)。 (7)必须按线束所示线序进行联接、不得擅自更改线束。 (8)底盘临时启动移车时,需保证系统接入完整,搭铁可靠。并需充分保证露 天时的防雨水侵害。 (9)加注冷却液时,必须打开水暖及除霜器放气阀,彻底放尽系统内空气。 (10)需注意防止车身焊接时的火花,溅到换热器芯部,造成损坏报废。
发电机 信号灯 ECU
进 水 温 度
散 热 器
出 水 温 度
散 热 器
出 气 温 度
中 冷 器
出 水 温 度
电 机 散 热 器
四、异常现象及检查排除
1、显示异常 (1)显示模块显示E1、E2、E3时,如果交替显示“E1、E2、E3”,则说 明其中一路传感器连接有问题,检查传感器连接线束及接插件, 如果只有单一显示的话,则只需查对应的传感器及线束插件即可。 E1 :散热器出水传感器 E2 :中冷器出气传感器 E3 :散热器进水传感器 (2)显示读数为“00”或“99”:观察显示模块指示灯的状态,判定故障 传感器的位置,并更换新传感器,如下: 上灯:散热器进水传感器 下灯:散热器出水传感器 双灯:中冷器出气传感器 无灯:电动机散热器出水传感器 (3)偶尔出现“E1”或“00” ,原因一般是插件接触不良,更换插件或用 酒精清洗插件即可。
三、产品调试及检查步骤
1、系统初步检查 确认整车线路连接无误后,打开电源总开关,钥匙旋转,ATS则处于待机 状态,进行“三检制” : (1)检查ECU:三个显示灯应全亮(红、黄、绿灯,由右向左看)。 (2)检查显示模块:应有绿灯与数字温度循环显示。 1)绿色上灯亮:散热器进水温度。 2)绿色下灯亮:散热器出水温度。 3)双灯同时亮:中冷器出气温度。 4)双灯同时灭:电动机散热器出水温度。 (3)检查风扇:(不要启动发动机,必须时断开ECU信号线) 按下ECU正面的红色自检按钮,系统按顺序依次启动风扇,由电动机风扇、 电动机风扇、 电动机风扇 散热器风扇、中冷器风扇,每个风扇转动10秒钟。 散热器风扇、中冷器风扇
注:如果实际情况与上述不符,说明系统可能存在异常,请依据检查排除 如果实际情况与上述不符,说明系统可能存在异常, 方法处理。 方法处理。
(4)ATS系统测试 发动机启动后,ECU上的蓝色工作指示灯开始点亮(表示发电机工作正常)。 同时显示模块应显示正常。 1)如果是当天第一次启动,则温度显示基本一致,且接近环境温度。 2)发动机怠速时,中冷器温度显示一般在43℃以下,散热器出水温度显示一 般在83℃以下。 3)中冷器温度达到40~45℃、发动机水温达到 85~90℃时(具体启动温度因 发动机而异),ECU开始控制风扇工作。在风扇启动后,显示模块上温度将 稳定在一定范围。 ECU 绿黄红 显示灯
系统工作流程
无电压
发动机工作 发电机 W点电压 >12V ECU 水气温度检测 无电压
<80 ℃
发动机进 水>80℃ >80 ℃ 散热器风扇转动
发动机进 气>43℃ >43℃ 中冷器风扇转动
<43 ℃
散热器风扇停止
中冷器风扇停止
谢谢! 谢谢!
二、安装要求及注意事项
2、散热器风扇与传感器线束 (1)风扇顺序:线束上的风扇1#插接器,与散热器进水管的风扇相连。 然后依次水平连接风扇2、3、4、…(出口水风扇)。 (2)散热器传感器总成安装定义 线束上的散热器进水传感器插接器,与散热器上水管的传感器相连。 线束上的散热器出水传感器插接器,与散热器下水管的传感器相连。 注意:传感器与线束对插时,须保证插接件连接可靠。 注意:传感器与线束对插时,须保证插接件连接可靠。 3、中冷器风扇与传感器线束 (1)风扇顺序:线束上的风扇1#插接器,与中冷器进气口的风扇连接。 然后依次连接。 (2)中冷传感器安装定义 线束上的中冷器出气传感器用插接器,与中冷器出气口(必须确认!)传感器相 必须确认! 必须确认 连。 注意:传感器与线束对插时,须保证插接件连接可靠。 注意:传感器与线束对插时,须保证插接件连接可靠。 4、显示模块的连接 显示模块固定到仪表台孔内。显示线束预先从仪表台引到电器仓内,与主线束的 显示线插接器连接。保证插接件连接可靠,线束捆扎牢固。
4、关于ATS应急插件的使用方法 (冷却系统出现高温,且暂时不便判断是否是冷却系统时故障时,使用 冷却系统出现高温, 冷却系统出现高温 且暂时不便判断是否是冷却系统时故障时, 此插件) 此插件 (1)车辆熄火,关闭电源总开关。 。 (2)将ATS线束与ECU相连接的所有航空插接器旋下,然后将应急插件(二 个)分别与线束的二个对应端(有方向,不会插错)旋紧即可。 (3)打开电源总开火,车辆重新启动即可使用。 (4)ATS系统在返厂检修完毕后,可以取下,并随车携带。 注意:此时冷却系统的散热能力,约为常规状态下的一半左右, 注意:此时冷却系统的散热能力,约为常规状态下的一半左右,车辆只要车 速不太高,水温不超温情况下,即可应急运行。 速不太高,水温不超温情况下,即可应急运行。
线束说明线束说明-1
风扇线束编号分类
ห้องสมุดไป่ตู้
中冷出气口(发动机的进气口端) 中冷出气口(发动机的进气口端)
散热器进水口(发动机出水口端) 散热器进水口(发动机出水口端)
散热器出水口(发动机进水口端) 散热器出水口(发动机进水口端)
线束说明线束说明-2
接发电机W端,若无则接在24V端 接发电机W 若无则接在24V端 24V
2、风扇常工作 个别或全部风扇在发动机停机仍常转。是ECU内部触发自我保护,更换ECU (仅个别常转时,可暂不处理)。 3、高温“开锅” 发动机工作时,水温报警。则必须立即靠边停车检查,流程如下(排除水路 堵塞及节温器打不开等故障): 1)发动机工作时,仪表台上“不充电指示灯”是否亮?如亮,则应更换发 电机。 2)临时启动发动机,ECU的发电机信号灯是否亮?如不亮,则应检查发电 机信号线是否断开。 3)ECU三个指示灯是否全亮?有任一灯不亮,须更换ECU。 4)关闭发动机,按一下ECU自检按钮(ECU灯全亮时),观察风扇是否能 自检运行?如不能,则检查对应风扇的保险片。
知迥异 行不同
知行合一 驿力科技
ATS系统 ATS系统
(典型混合动力、三系统版) 典型混合动力、三系统版)
产品安装使用 及异常现象检查排除方法
一、驿力科技及 ATS 产品 二、安装要求及注意事项 三、产品调试及检查步骤 四、异常现象及检查排除
苏州工业园区驿力机车科技有限公司(驿力科技) 座落于环境优美、交通便捷的“中国-新加坡”合作的苏州工业园区 公司长期专注商用车节能环保领域研发与应用,已取得十几项专利 ATS系统(新型发动机智能恒温-节能冷却系统) Auto temperature-control cooling system of engine 冷却系统的升级换代标志性产品 应用于商用车(后置式发动机客车、卡车拖头)、工程机械 相比传统冷却系统,节能优势明显约6%以上(可比情况) 节能、降噪、减排、延寿、提功、提效、免维 原创国际先进水平的冷却系统、新能源体系配套产品 应用于混合动力、纯电动、常规动力(柴油、天然气)车辆
公司简介
一、驿力科技及 ATS 产品
ATS产品系统部件 ATS产品系统部件
1、安装要求 (1)ECU安装环境要求:安装在隔热、防水、通风、防腐的电器仓内,环境温 度不超过60度。 (2)ECU安装注意事项: 1)接ECU线束之前,必须断开整车总电源。 2)每条线束均有明确的中文标签,按指示进行联接。 3)整车电焊作业前,需断开整车总电源、拔下线束航插。 (3)ECU主线束安装: 主线束航空插件与ECU总成连接(包括两个小型航空插件),并旋紧。 电源线:所有电源线鼻子,必须集中接在电源总开关的“ 电源线:所有电源线鼻子,必须集中接在电源总开关的“—”端。 接地线:所有接地线鼻子,必须独立于其它系统、集中接地。 接地线:所有接地线鼻子,必须独立于其它系统、集中接地。
3、ATS系统日常维护 (1)不定期检查散热器、中冷器外观,管路有无损伤泄漏、散热带有无倒 伏?(泄漏需修补、倒伏需手工拔正)。 (2)换热器芯部有积尘或柳絮、树叶等杂物,需用高压气吹除,须防止散 热带倒伏;禁止用水冲洗。 (3)车辆焊接作业前,必须断开ECU,完成焊接作业后再复原。 (4)本系统所采用的插件均为防水插件,ECU也具有一定的防水防尘功能, 但并非完全防水。因此日常维护或行驶中,须防止被水浸到而产生电路短路 故障。
