包装工艺流程图

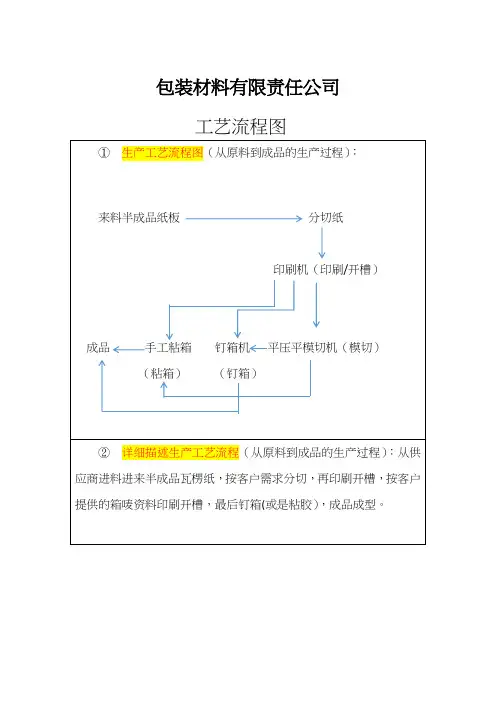

包装纸箱生产过程工艺流程
包装材料有限责任公司工艺流程图
③各个生产流程的产污情况：废水
废气
固体废物（生产）
3、项目周边环境（并提供实景照片,空厂房实景照2张） 如图所示项目四至情况：
4、项目员工情况
① 项目拟雇佣员工人数 15 ；
② 员工每天工作时间 8 ；员工每年工作天数 302天 ； ③ 是否在厂内食宿（ 否）；在厂内吃饭人数 ； 5、补充印刷机清洗频率，说明是如何清洗的？
6、项目是否涉及调色工艺，若有，请说明调色场所，调色产生的废气如何收集处理? 无调色工艺
三、附件材料（请提供以下材料的电子版或扫描件）
注：企业增加、改变生产工艺，设备及生产规模均需申报环评，否则将受到的处罚。
请如实提供以上资料，后续若要补充，将会另行发送资料清单给您。
PACK工艺流程图
编号 版号 页码
外购镍片
退回供应商 NG
来料抽检 PASS 入库存储
电芯配组
电池成组
外购箱体
退回供应商 NG
PASS 入库存储
激光焊接 焊接检查 排线焊接 焊接检查 模组包装 保护板焊接 成组测试
外购辅料
退回供应商 NG
来料抽检
PASS 入库存储
备注
入箱
贴标 成品检查
表示品质抽查 表示普通加工岗位
入仓/出货
表示全检岗位
表示重点岗位
表示暂存或存放
文件类别 程序文件 文件名称
版号 页数
修 订 记录
内
容
批准
审核
制
订
年月 日
年月 日
发放记录
单 位
份 数
年月日 文件发行章
文件类别
程序文件
文件名称
1 作业程序 1.1 流程图
外购 BMS
退回供应商 NG
来料抽检 PASS
入库存储
工艺流程图
客供方形电芯 退回供应商
NG PASS 入库存储
包装工艺流程图
工艺流程图质量关键控制点
质量控制点管理制度
1.质量控制点关键工序是按产品制造过程中必须重点控制的品质特性和环节,凡符合下列
要求的需考虑设立控制点：
a. 产品性能、安全、寿命有直接影响的；
b. 出现不良品较多的工序；
c. 用户反映、定期检查等多次提出不合格的项目;
2.控制点的确定由品管部、生产部和有关车间,根据工艺文件或内容标准的品质特性,共同
认定经品管部主管批准;
3.工序品质由车间负责按人、设备、材料、方法和环境五要素展开的内容严格管理,在品管
部的组织下,工序品质的检验必须做到三自三检,即自检、自记、自分、首检、中检、终
检;并进行不良品的分析;
4.工序质量控制点的操作人员必须按文件的内容,保证进行正确操作,自检和自控,并按要
求做好原始记录工作,及时分析,及时解决,及时上报反馈;
5.工序质量控制点上的设备、工装、检具应键全日常点检制度,并按设备定期检查;
6.车间品管员对控制点活动资料应及时分析,每月汇总一次,向领导汇报;
7.公司根据企业有关制度,对工序品质管理好,产品品质稳定或有所提高的有关人员给予奖
励,对管理不好造成品质下降的将给予处罚;。
彩盒包装类后工生产工艺流程图
彩印包装类后工生产工艺流程（一）表面处理作业容一，.施工单，生产计划排程：从上质检处接到生产施工单后，按生产计划排程安排相应生产。
按施工单的加工容对并安排生产机台。
1.确定加工容：（1）过胶：哑胶、光胶、镭射、介质镭射；（2）过油：哑油、吸塑油；（3）UV：发外作业；（4）磨光：磨吸；2 . 按工单数量领取使用材料。
3 . 产前品质作业宣导及生产注意事项讲解。
（过油）二.施工单，品质检验标准，首件检验报告，产品标准卡：1.机长拿到生产工单后，确定加工材料。
如：水性油.、哑油 .吸塑。
2.把油调到正常的秒数：（4号杯）16～18秒，温度要求控制在50C-80C。
3.先上3-5彩纸上机生产并检验。
（1）检查油是否干透；（2）用白纸在表面磨擦，看是否掉色；（3）把彩纸对折，看是否爆色；（4）检查表面是否脏点.黑色；（5）特别注意;专色是否有变色现象。
4.检验合格，经品管确认合格后，大货生产。
（磨光）1.磨光机生产点火时，必须检查煤气是否有漏气现象，由机长操作，以防安全事故发生。
2.要求机台温度必须达到80℃～90℃之间方可生产。
3.收纸员要注意钢带的位置，如走位要马上停机和减去压力，调整钢带到正的位置。
4.先压光3～5产品，进行首件检查确认。
检验容：皱纸、变形 . 伸长 .缩短光亮度，耐磨度、爆色、掉边.掉色.（特别注意金色和专色是否变色），确认合格后，转品检确认后，方可大货生产。
（过胶生产）1. 机长在接到生产工单后对半成品进行核对，按工单加工容（光胶. 哑膜 .介质镭射.）安排生产。
2. 机长对3～5首件生产进行检验，检验项目为：返白 .脏点 .胶水纹 .出膜，起泡. 皱纸 . 皱膜 .粘度 .主管确认合格后，转品检首样确认合格后再大货生产。
3. 特别要注意：金 .银卡纸 .压线、击凸的产品一定要用指定的胶水，生产时膜要尽量放松。
4. 收纸每100一格，自动机200一格，并填写标示卡。
5. 如发现有弯曲的产品一定要反过来放好，方便下一工序生产。

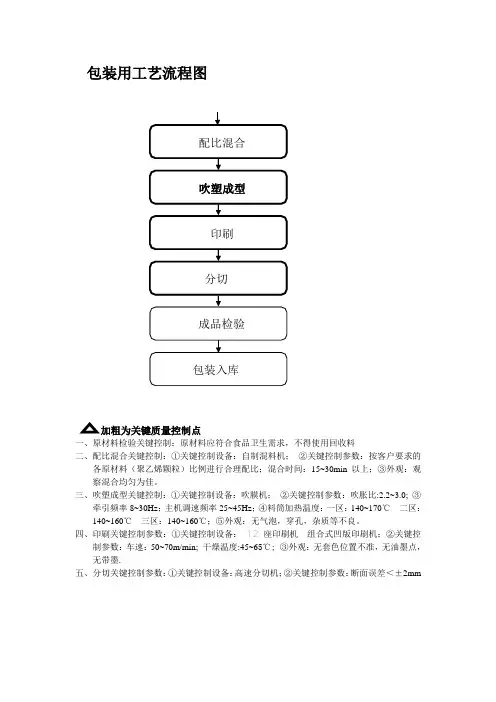

包装用工艺流程图
包装用工艺流程图
加粗为关键质量控制点
一、原材料检验关键控制：原材料应符合食品卫生需求，不得使用回收料
二、配比混合关键控制：①关键控制设备：自制混料机； ②关键控制参数：按客户要求的
各原材料（聚乙烯颗粒）比例进行合理配比；混合时间：15~30min 以上；③外观：观察混合均匀为佳。
三、吹塑成型关键控制：①关键控制设备：吹膜机； ②关键控制参数：吹胀比:2.2~3.0; ③
牵引频率8~30Hz ；主机调速频率25~45Hz ；④料筒加热温度：一区：140~170℃ 二区：140~160℃ 三区：140~160℃；⑤外观：无气泡，穿孔，杂质等不良。
四、印刷关键控制参数：①关键控制设备： 12座印刷机 组合式凹版印刷机；②关键控制
参数：车速：50~70m/min; 干燥温度:45~65℃; ③外观：无套色位置不准，无油墨点，无带墨.
五、分切关键控制参数：①关键控制设备：高速分切机；②关键控制参数：断面误差＜±2mm
配比混合 吹塑成型 印刷 分切 成品检验 包装入库。
包装码垛生产线工艺流程课件
定量秤控制系统
• 定量秤控制系统的组成框图
称重控制器 ME2000A PLC可编程控制器CPM2AH
称重传感器
检测元件
接近开关
操作界面
操作面板
控制元件
伺服驱动器 电磁阀
执行元件
伺服电机 气缸
定量秤各组成部分的作用
• 操作界面作为操作人员与设备之间的交互平台，接受来自操作人 员的操作指令并指示设备的工作状态； • 称重控制器是定量称重部分的核心，它将物料的重量信息装换为 数字信息，具体过程为：称重控制器将称重传感器输出的模拟信 号转换成数字信号，并将其运算处理，得出相应的逻辑信号。称 重控制器用此逻辑信号与PLC数字量I/O点实现互联通信，完成 定量称重过程控制； • 检测元件用于检测运动机构的位置信号； • 可编程控制器是定量秤控制系统的控制中心。PLC自动循环扫描 各个输入输出点的当前状态，并根据程序所确定的逻辑关系刷新 输出点的状态，通过伺服驱动器和电磁阀来控制给料伺服电机的 启停和卸料气缸的动作，从而完成整个称重和卸料工艺流程的自 动控制。
复检秤控制器 金属检测器 PLC（可编程控制器）包含输入输出单元
检测元件
光电开关 接近开光
操作界面
操作面板
控制元件
交流接触器 电磁阀 变频器
执行元件
电 气 机 缸
码垛机控制系统
• 码垛机控制系统组成框图
电源 CPU11 输入输出单元（ID211、OC211）
检测元件
光电开关 接近开光
操作界面
操 作 面 板 （包括触摸 式人机界面、 按钮开关、 指示灯等） 机上按钮盒
真空泵系统
除尘、插板阀控制系统
单元组成
• • •
除尘控制系统由除尘风机控制回路和脉冲控制仪回路组成。 插板阀控制系统由插板阀开关信号回路及插板阀开关控制回路 组成。 以下只叙述除尘控制系统的特点及控制过程，插板阀系统叙述 省略。
集装袋的工艺流程图
集装袋、吨袋产品工艺流程图一、集装袋、吨袋产品工艺流程图一、集装袋、吨袋产品质量控制图编织袋生产流程：原料PP(聚丙稀)→塑料拉丝机（将PP、PE原料制成丝线）→收卷机（把拉出的丝线收卷）→圆织机（把收卷的丝编织成塑料编织筒布）→复合机（复合OPP、纸等其它材料）→印刷机（印字和图案等）→切袋机放袋架（.把塑料编织筒布切成一条条袋子）→缝包机（缝制底部）→打包机（把成形的袋子打包成捆）→出厂→废料回收→破碎机（破碎废丝）、烘干机（烘干废丝），烘干好的原料放进拉丝机再使用。
一般分为一、二、三级料。
一级料是指所使用的原料为没有落地的边角料，或者称为下角料，有些是水口料、胶头料等，质量也是比较好的，就是没有使用过的，在加工新料的过程之中，剩余的小边角，或者是质量不过关的原料。
以这些为毛料加工出来的颗粒，透明度较好，其质量可以与新料相比，故为一级料或者是特级料。
二级料是指原料已使用过一次的，但是高压造粒除外，高压造粒中使用进口大件居多，进口大件如果为工业膜，是没有经过风吹日晒的，故其质量也非常好，加工出来的颗粒透明度好，这时也应该根据颗粒的光亮度及表面是否粗糙来判断。
三级料是指原料已使用过两次或者多次的，加工出来的颗粒，其弹性，韧性等各个方面均不是很好，只能用于注塑。
而一、二级料可以用于吹膜、拉丝等用途。
填充母料：碳酸钙填充母粒 2.5元/千克注塑挤出拉丝碳酸钙填充母粒 2.8元/千克注塑挤出拉丝碳酸钙填充母粒 3.0元/千克注塑挤出拉丝吹膜碳酸钙填充母粒 3.2元/千克注塑挤出拉丝吹膜碳酸钙填充母料 3.5元/千克注塑挤出拉丝吹膜特白填充母粒 4.8元/千克注塑挤出拉丝吹膜滑石粉填充母料 4.5元/千克注塑挤出拉丝吹膜滑石粉填充母粒 5.5元/千克注塑挤出拉丝吹膜透明填充母粒 6.8-8元/公斤注塑挤出拉丝吹膜透明填充料 6.8-8元/公斤注塑挤出拉丝吹膜PA专用填充料 4.8-6.0元/KG注塑增强增硬母粒8元/KG注塑用PP、PE消泡消纹母粒A级8元/KG注塑挤出吹膜（不需烘料）脱水吸水母粒B级6-7元/KG注塑挤出吹膜（不需烘料）消泡消纹母粒C级 5.-6元/KG注塑挤出吹膜（不需烘料）PP中空板填充母料3.2-4.5元/KG中空板PP编织袋填充母料3.2-4.5元/KG编织袋PP丙纶无纺布填充母料3.2-4.5元/KGPP餐垫钙母粒 3.2-5.4元/KG PP、PVC餐垫、PVC地板革增韧填充母粒 5.5元/千克ABS、PS注塑挤出玩具填充母粒 3.0元/KGPP片材特白填充母料一次性餐具填充料塑胶卡板增硬填充母粒。
包装工艺流程图
包装工艺流程图
测试合格品
1、PCB已清洗， 已涂三防漆 2、标贴上已填写 测试工位号
QC
1、检测外观，对 应器件是正确。 2、型号标贴及条 码是否正确 2、填写、每个产品必须要有 独立的包装袋（依据 订单要求） 3、在箱子两测 标注 箱内的产品型号及数 量
打包
1、打印贴边条（产品名称 型号 及 数量。）。 2、检查是否要配传感器其他线束及 是否配条码（依据订单要求） 3、检查箱内的产品型号数量和外包 装标注的型号数量及贴边条的型号 数量是否一致。 4、以上都符合要求贴上贴边条。 5、放好平板封箱，盖上签章，放到 待发货区域 注意：不同客户产品，不能放入同 一区域。
送检/检验/入库
发货
1、填写发货清单 2、在发货清单上要标注 是否有配传感器其他线束 根据客户要求 3、同一天发几个地点， 箱子和发货单号上要有明 确的区分
1、填写送检入库单， 转给成品检验人员 2、检验合格，填写 检验报告，转给发货 仓管人员进行入库登 记
检A→徐军 , 检B →唐安康 检C →袁家洪， 检D →王宝彪 检E →曹安龙， 检F →张金亮
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
包装工艺流程图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
工艺流程图(质量关键控制点)
质量控制点管理制度
1.质量控制点（关键工序）是按产品制造过程中必须重点控制的品质特性和环节，凡符合
下列要求的需考虑设立控制点：
a. 产品性能、安全、寿命有直接影响的；
b. 出现不良品较多的工序；
c. 用户反映、定期检查等多次提出不合格的项目。
2.控制点的确定由品管部、生产部和有关车间，根据工艺文件或内容标准的品质特性，共
同认定经品管部主管批准。
3.工序品质由车间负责按人、设备、材料、方法和环境五要素展开的内容严格管理，在品
管部的组织下，工序品质的检验必须做到三自三检，即自检、自记、自分、首检、中检、终检。
并进行不良品的分析。
4.工序质量控制点的操作人员必须按文件的内容，保证进行正确操作，自检和自控，并按
要求做好原始记录工作，及时分析，及时解决，及时上报反馈。
5.工序质量控制点上的设备、工装、检具应键全日常点检制度，并按设备定期检查。
6.车间品管员对控制点活动资料应及时分析，每月汇总一次，向领导汇报。
7.公司根据企业有关制度，对工序品质管理好，产品品质稳定或有所提高的有关人员给予
奖励，对管理不好造成品质下降的将给予处罚。
