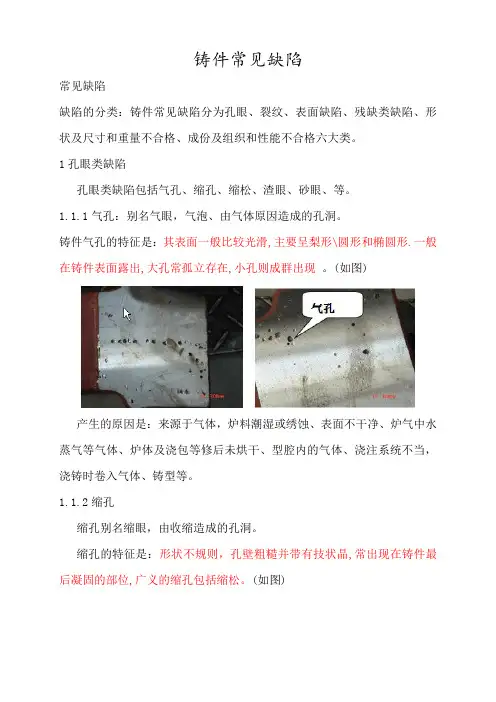

(推荐)铸件外观缺陷图
铸件常见缺陷常见缺陷缺陷的分类：铸件常见缺陷分为孔眼、裂纹、表面缺陷、残缺类缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格六大类。
1孔眼类缺陷孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、等。
1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。
铸件气孔的特征是：其表面一般比较光滑,主要呈梨形\圆形和椭圆形.一般在铸件表面露出,大孔常孤立存在,小孔则成群出现。
(如图)产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型等。
1.1.2缩孔缩孔别名缩眼，由收缩造成的孔洞。
缩孔的特征是：形状不规则，孔壁粗糙并带有技状晶,常出现在铸件最后凝固的部位,广义的缩孔包括缩松。
(如图)产生的原因是：金属在液体及凝固期间由于补缩不良而产生的孔洞，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。
浇注温度过高浇注速度过快等。
1.1.3缩松缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。
缩松的特征是：铸件断面上出现的分散而细小的缩孔.助高倍放大镜才能发现的缩松称为显微缩松,铸件有缩松的部位,在气密性实验时易渗漏。
(如图)产生的原因同以上缩孔。
1.1.4渣眼渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。
渣眼的特征是：铸件浇注位置上表面的非金属夹杂物。
通常在加工后发现与气孔并存，孔径大小不一，成群集结。
(如图)产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。
1.1.5砂眼砂眼是夹着砂子的砂眼。
砂眼的特征是：铸件内部或表面带有砂粒的孔洞(如图)。
产生的原因是：型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。
1.1.6铁豆铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。
缺陷种类图
压铸产品缺陷图示缺陷种类图例1.流痕其他名称：条纹特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。
此缺陷无发展倾向，用抛光法能去除。
2.冷隔其他名称：冷接特征：温度较低的金属流互相对接但未熔合而出现的缝隙。
呈现不规则的线形，有穿透的和不穿透的两种，在外力作用下有发展趋势。
3.擦伤其他名称：拉伤、拉痕、粘模伤痕特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。
4. 凹陷其他名称：缩凹、缩陷、憋气、塌边特征：铸件平滑表面上出现凹瘪的部分，其表面呈自然冷却状态。
5.气泡其他名称：鼓泡特征：铸件表皮下，聚集气体鼓胀所形成的泡。
6.气孔其他名称：空气孔特征：卷入压铸件内部的气体所形成的形状较为规则，表面较为光滑的空洞。
7.缩孔其他名称：缩空、缩眼特征：压铸件在冷凝过程中，由于内部补偿不足所造成的形状不规则，表面较粗糙的孔洞。
8.花纹特征：铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用砂布稍擦几下即可去除。
9.裂纹特征：铸件上合金基体被破坏或断开形成细丝状的缝隙，有穿透的和不穿透的两种，有发展趋势。
裂纹可以分为冷裂纹和热裂纹两种，他们的主要区别是冷裂纹铸件开裂处金属未被氧化，热裂纹铸件开裂处金属被氧化。
10.欠铸其他名称：浇不足、轮廓不清、边角残缺特征：金属液未充满型腔，铸件上出现填充不完整的部位。
11.印痕其他名称：推杆印痕、镶块或活动块拼接印痕。
特征：铸件表面由于模具型腔磕碰及推杆、镶块、活动块等零件拼接所留下的凸出和凹下的痕迹。
12.网状毛刺其他名称：网状痕迹、网状花纹、龟裂毛刺特征：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。
13.有色斑点其他名称：油斑、黑色斑点、积炭特征：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。
14.麻面特征：充型过程中由于模具温度或合金温度太低，在近似于欠压条件下铸件表面形成的细小麻点状分布区域。
铸件常见铸造缺陷 PPT
铸造常见缺陷特点
缺陷名称：黑皮（其二）
铸造常见缺陷特点
缺陷名称：气孔 缺陷特点：铸件内部或表面 有大小不同的孔眼，孔的内 壁光滑，多呈圆形。 产生原因：砂型太紧或型砂 透气性差；型砂太湿；砂芯 通气孔堵塞；浇注系统不正 确，气体排不出去
铸造常见缺陷特点
缺陷名称：缩孔（大而集中 的空洞 ） 缺陷特点：铸件厚、断面处 出现形状不规则的孔眼，孔 的内壁粗糙。 产生原因：冒口设置不正确 ；合金成分不合格，收缩过 大；浇注温度过高；铸件设 计不合理，无法进行补缩
铸造常见缺陷特点
缺陷名称：疏松（细小而分 散的空隙） 缺陷特点：铸件厚、断面处 出现形状不规则的孔眼，孔 的内壁粗糙。 产生原因：冒口设置不正确 ；合金成分不合格，收缩过 大；浇注温度过高；铸件设 计不合特点
缺陷名称：铸字不清 缺陷特点： 产生原因：型腔铸字部分起 模不畅，型砂粒度太粗
铸造常见缺陷特点
缺陷名称：披缝 缺陷特点：铸件表面在分模 面处的规则缩陷。 产生原因： 砂型或砂芯分模 面处的飞边未去除
铸造常见缺陷特点
缺陷名称：表面多肉 缺陷特点：铸件表面有多余 的部分。 产生原因：砂型或砂芯的相 应部分掉肉。
铸件常见铸造缺陷
铸造常见缺陷特点
缺陷名称：砂眼 缺陷特点：铸件内部或表面 有充满砂粒的孔眼，孔形不 规则 产生原因：型砂强度不够或 局部没舂紧，掉砂；型腔、 浇口内散砂未吹净；合箱时 砂型局部挤坏，掉砂；浇注 系统不合理，冲坏砂型
铸造常见缺陷特点
缺陷名称：砂眼（其二）
铸造常见缺陷特点
缺陷名称：砂眼（加工后）
铸造常见缺陷特点
缺陷名称：表面多肉肉（其 二）
铸造常见缺陷特点
缺陷名称：缺肉（缺料） 缺陷特点：铸件表面有缺少 一块，可能导致报废。 产生原因：浇冒口切除时带 掉一块；
压铸件缺陷汇总(图文)
解决方法
适当提高浇注温度/模具温度
改变合金成分，提高流动性
改进浇注系统，加大内浇口速度，改善填充条件合理使用脱模剂
解决方法
改进制件结构，减少壁厚差，增大铸造圆角
缺陷名称流痕
缺陷名称
缺陷等级
缺陷释义合金液未充满型腔，制件上出现填
解决方法降低浇注温度
解决方法适当降低模温
解决方法增加脱模角度
缺陷名称缩痕
解决方法
解决方法模具进行表面氮化或氧化处理合理选用脱模剂
合理使用脱模剂
解决方法提高注射压力
解决方法
解决方法
解决方法增加锁模力
解决方法见“铸造毛刺”的解决方法。
铸件常见缺陷(图文并貌)
压铸日常缺陷及分析压铸件抛丸后产品表面变色, 主要是使用的抛丸有问题。
若是使用不锈钢丸，在里面加少量铝丸，抛后产品表面白亮。
压铸件表面经常有霉点,严重影响铸件的外观质量，主要是脱模剂造成。
目前，市面上大大小小生产脱模剂的厂家有一大批，其中不少厂质量存在各种问题，最主要的就是对压铸件会产生腐蚀作用。
一般压铸件厂不太注意，压铸件时间放得长一些，表面就会有白斑（霜状、去掉后呈黑色）出现，实际上已产生腐蚀。
主要是脱模剂中有会产生腐蚀作用的成分。
所以选择脱模剂一定不要只压铸件在抛丸后经常出现表面起皮现象，般由如下一些原因造成:1.模具或压射室(熔杯)未清理干净;2.压射压力不够，（还需注意压射时动模有否退让现象）;3.浇注系统开设有点问题,合金液进入型腔有紊流现象;4.模温问题等5.压射时金属液飞溅严重。
脱模剂一般不会渗透到压铸件里面。
但劣质脱模剂会对压铸件表面产生腐蚀作用，而且会向内部渗透；另外，脱模剂发气量大的话，会卷入压铸件里面形成气孔。
如果使用脱模膏之类的涂料不当时，会产生夹渣等缺陷。
丝焊接7005压铸件，在焊接处出现油污和气泡，焊接方式为氩弧焊。
一般存在如下问题:1.焊丝与压铸件表面有油污,未清洗干净; 2.氩气不纯净,市售氩气有的里面杂质多,甚至含有水气,应选优质气。
合金压铸如果出模角度控制不好，经常出现粘模现角，如何来计算这个角度？压铸模出模斜度根据合金和铸件高度不同，有所不同。
一般铝合金压铸件拔模高度从3mm~250 mm：内壁出模斜度按5º30´~0º30´，外壁出模斜度取其一半；圆型芯的出模斜度，按4º~0º30´。
文字符号的出模斜度按10º~15º具体如何细分挡次和各挡次斜度值的选取，请参阅模具设计手册或压铸件标准等资料不进行T6处理. 2.若进行T6处理,表面会变色(灰暗3.变形与否,取决于压铸件本身的形状和在加热炉里放置是否得当.只要注意,一般不会变形. 4.把刚出模的压铸件放进水里,起不到T6的效果.锌合金电镀起泡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸件常见缺陷
常见缺陷
缺陷的分类：铸件常见缺陷分为孔眼、裂纹、表面缺陷、残缺类缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格六大类。
1孔眼类缺陷
孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、等。
1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。
铸件气孔的特征是：其表面一般比较光滑,主要呈梨形\圆形和椭圆形.一般在铸件表面露出,大孔常孤立存在,小孔则成群出现。
(如图)
产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型等。
1.1.2缩孔
缩孔别名缩眼，由收缩造成的孔洞。
缩孔的特征是：形状不规则，孔壁粗糙并带有技状晶,常出现在铸件最后凝固的部位,广义的缩孔包括缩松。
(如图)
产生的原因是：金属在液体及凝固期间由于补缩不良而产生的孔洞，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。
浇注温度过高浇注速度过快等。
1.1.3缩松
缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。
缩松的特征是：铸件断面上出现的分散而细小的缩孔.助高倍放大镜才能发现的缩松称为显微缩松,铸件有缩松的部位,在气密性实验时易渗漏。
(如图)
产生的原因同以上缩孔。
1.1.4渣眼
渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。
渣眼的特征是：铸件浇注位置上表面的非金属夹杂物。
通常在加工后发现与气孔并存，孔径大小不一，成群集结。
(如图)
产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。
1.1.5砂眼
砂眼是夹着砂子的砂眼。
砂眼的特征是：铸件内部或表面带有砂粒的孔洞(如图)。
产生的原因是：型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。
1.1.6铁豆
铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。
铁豆的特征是：孔眼比较规则、孔眼内包含着金属小珠、常发生在铸铁件上。
（如图）
产生原因:金属液充型过程中，由于充型不良，或铸型发气量过大、排气不畅等引起金属液飞溅，形成未熔铁豆，铁豆表面氧化，形成氧化膜，凝固过程中，氧化膜与铁液中的碳反应生成一氧化碳气体，形成包覆铁豆的气孔。
冷豆特征为孔壁光滑，铁豆与铸件化学成分相同。
生产中可以通
过改善充型过程，减少铸型发气量、增加铸型排气能力，减少铁液飞溅等措施予以预防。
2裂纹类缺陷
裂纹类缺陷包括：热裂、温裂、冷裂。
2.1热裂
热裂是在较高温度下产生的，常发生在凝固温度附近。
热裂的特征是：铸件上有穿透或不穿透的裂纹，呈弯曲形，开裂处表面氧化。
(如图)
产生的原因是：铁中含硫量过高或杂质过多、砂型的退让性能差、浇注温度控制不当、铸件壁簿厚转接处过渡剧烈、浇口、冷铁、收缩缩松、热裂，筋、排气孔的尺寸和位置不当等。
2.2温裂
温裂又称热处理裂纹由切割、焊接或热处理不当引起。
温裂的特征是：铸件上有穿透或不穿透的裂纹，开裂处金属表面氧化。
2.3冷裂
冷裂是铸件在较低温度下产生的裂纹。
冷裂的特征是：铸件上有穿透或不穿透的裂纹，呈直线形，开裂处表面未氧化。
(如图)
产生的原因是：铸件结构不合理，厚簿不均,铸件各部分冷却不一致，合金自身应力倾向大。
3表面类缺陷
表面类缺陷包括粘砂、夹砂结疤、冷隔。
我们主要针对会造成铸件裂的冷隔做一介绍：冷隔又称对火、接火等
3.1粘砂的特征是:铸件表面或内腔附着一层难以清除的砂粒.分为机械粘
砂和化学粘砂两类。
3.2夹砂的特征是：铸件表面产生的疤片状金属突起物。
其表面粗糙，边缘锐利，有一小部分金属和铸件本体相连，疤片状突起物与铸件之间有砂层。
3.3冷隔的特征是：在铸件上穿透或不穿透的，边缘呈圆角状的缝隙。
多出现在远离浇口的宽大上表面或薄壁处，金属流汇合处，以及冷铁、芯撑等激冷部位。
（如图）
产生的原因是：多浇包多点同时浇注，使两股金属流对接，但未完全熔合而又无夹杂存在其间，两层金属结合极弱；浇注温度太低、浇注速度过慢、浇注时间太长合金性能流动性差，碳、硅太低，硫量较高。
或多浇包顺序浇注，前后两包断流时间太长；铸件截面薄而长，铁水流不利，浇铸断流、一次性浇注铁水不足、而补浇又不及时等。
4残缺类缺陷
铸件由于各种原因造成的外形缺损缺陷的总称。
包括浇不到、未浇满、型漏、跑火、损伤等
浇不到（浇不足、缺肉、欠铸）：铸件残缺或轮廓不完整或可能完整但边角圆且光亮，常出现在远离浇口的部位及薄壁处。
其浇注系统是充满的。
5尺寸形状和重量不合格类缺陷
尺寸形状和重量不合格类缺陷包括：多肉、浇不足、落砂、偏芯、变形、损伤、形状、尺寸和重量不符等。
6成分组织及性能不合格类缺陷
成分组织及性能不合格类缺陷包括化学成份不合格、金相不合格、偏析、过硬、物理力学性能不合格。
编制：郭跃
